安全阀按结构及加载机构开分类
安全阀分类和参数选型方法
安全阀分类和参数选型方法一、安全阀分类根据安全阀的工作原理和结构特点，可以将安全阀分为以下几类：1. 弹簧式安全阀：弹簧式安全阀是最常见的一种安全阀，其工作原理通过弹簧控制阀板的开合，当压力超过设定值时，阀板会被压力推开，释放压力。
弹簧式安全阀分为直接弹簧式安全阀和间接弹簧式安全阀两种。
2. 斥力式安全阀：斥力式安全阀利用管道内流体的动能将阀板向上推开，实现压力释放。
斥力式安全阀具有灵敏、迅速的开启和关闭特点，适用于高压、大流量的介质。
3. 水力式安全阀：水力式安全阀是利用介质的水力能量控制阀板的开启和关闭。
当介质压力超过设定值时，将介质引导到阀板的上方，使阀板打开，释放压力。
水力式安全阀具有稳定性好、密封性能好的特点。
4. 液相或气相引导式安全阀：液相或气相引导式安全阀通过介质的力将阀板推开，释放压力。
在含有蒸发性液体的场合，需使用液相引导式安全阀。
5. 气相或蒸气引导式安全阀：气相或蒸气引导式安全阀通过引导蒸汽或气体到阀板上方，形成一定压力，使阀板受力平衡并保持关闭状态。
只有当压力超过设定值时，才会打开。
气相或蒸气引导式安全阀适用于高温高压的介质。
二、安全阀参数选型方法1. 确定介质性质：首先需要确定介质的类型，包括液体、气体、蒸汽等，以及介质的温度、压力等参数。
不同的介质有不同的工作要求，需要选用相应的安全阀类型和参数。
2. 确定设备工作环境：安全阀需要根据设备的工作环境来选择合适的参数。
包括介质的流量、温度、压力变化范围等。
不同的设备和工作环境对安全阀的要求不同，需要选择适应性强的安全阀。
3. 确定安全阀的额定流量：根据设备的流量要求和设备应用中出现的峰值流量，确定安全阀的额定流量。
额定流量是安全阀选型的重要参数之一，需要根据具体的工况确定。
4. 确定安全阀的额定压力：根据设备的工作压力范围和设备中出现的峰值压力，确定安全阀的额定压力。
额定压力是安全阀选型的关键参数，需要根据设备的工作压力来选择。
化工企业设备基础知识问答
化工企业设备基础知识问答1、化工泵的定义是什么？答：泵是将原动机（内燃机、电动机、透平等）的机械能转化为静压能和动能，达到输送介质的作用的设备。
2、化工泵是怎样分类的？答：按照工作原理，可分为以下几类：容积式泵：依靠工作容积的不断发生变化，从而吸入或排除液体。
常见的有往复泵、柱塞泵等。
速度式泵：依靠叶轮的高速旋转，将能量传递给液体，从而使液体产生压强和流动。
根据液体流动情况又分为离心泵、轴流泵旋涡泵等。
其他类型泵：喷射泵、空气升压器等。
3、离心泵的工作原理是什么？答：原动机带动叶轮高速旋转时，充满在泵体内的液体在离心力的作用下，从叶轮的中心被抛向叶轮的外缘，在此过程中，液体获得了能量，提高了静压能，同时由于流速增加，动能也增加。
液体离开叶轮进入泵壳，由于流道逐渐增加，流体速度降低，部分动能转化为静压能，液体以较高的压强进入压出导管。
当液体从叶片中心抛出时，叶轮中心处就造成了低压，而液面处的压强较此处更高，在压差的推动下，液体经过吸入管进入泵内。
当叶轮不停的旋转时，液体就不停的从叶轮中心吸入，并以一定的压强连续不断的排出。
4、离心泵由那些主要的部件组成？答：离心泵由泵壳、泵体、叶轮、吸入室、排出室构成。
5、离心泵有哪些主要性能参数？答：⑴流量：泵在单位时间内排出的液体量，也称送液能力。
单位为m3/s。
工程上常用m3/h或L/s。
流量的大小取决于结构、尺寸、转速。
⑵扬程，也叫泵压头，单位重量液体通过泵实际获得的能量。
其单位可用[m液柱]表示。
⑶功率，泵在单位时间内所作的功。
在单位时间内经泵实际得到的功，也叫有效功率。
泵从原动机得到功率叫轴功率。
⑷效率，有效功率与轴功率之比。
效率恒小于1。
6、离心泵的汽蚀现象是怎样产生的，有何危害？如何防止汽蚀？答：当泵的吸入口处的压强降到低于泵内液体在该温度下的饱和蒸气压时，液体就会沸腾，从而形成大量汽泡。
与此同时，溶解在液体中的某些气体，也会因为压强降低而逸出形成气泡。
安全阀的构造形式分类
安全阀的构造形式分类安全阀的构造形式分类？安全阀是安装在设备、容器或管道上，起超压保护作用，当容器或管道内压力超过允许值时，阀门自动开启排放介质;当压力降低到规定值时，阀门自动关闭。
安全阀可根据驱动模式不同分为直接作用式和先导式。
直接式为由阀门进口的系统压力直接驱动，此时，它由弹簧或重锤提供的机械载荷来克服作用在阀瓣下方的介质压力。
先导式是它由一个构造来先导驱动，利用机构释放或施加一个关闭力使安全阀开启或关闭。
安全阀按构造形式不同可分为：弹簧式安全阀用压缩弹簧的力来平衡阀瓣压力，使安全阀密封。
其优点是安全阀灵敏度高、轻便、安装位置不限，此种安全阀较常用。
缺点是弹簧的压缩力随着弹簧变形而变化，温度较高时，弹簧存在隔热和散热问题。
杠杆重锤式安全阀重锤的作用力通过杠杆放大后加载于阀瓣。
优点是阀门开启和关闭过程中加载于阀瓣上的力不变。
缺点是对振动较敏感，回座性能差。
常用于固定设备上。
脉冲式安全阀把主阀和辅阀设计在一起，通过辅阀的脉冲作用带动主阀作用。
常用于大口径、大排量及高压系统。
全启式安全阀开启高度较大，借助气体介质的冲力，使阀瓣开启到足够高度、排放多余介质。
微启式安全阀开启高度不大，适用于液体介质和排量不大的场合。
全封闭式安全阀安全阀开启排放介质密封，通过排放管排掉，常用于易燃、易爆、有毒或特殊介质场合。
半封闭式安全阀安全阀开启排放时，部分介质从排放管排除，部分介质从阀座、阀杆间隙中排入大气。
敞开式安全阀开启时，排泄介质排入大气中，适于无污染的介质。
先导式安全阀由主阀和一个先导阀组成，先导阀的作用是承受系统压力后使主阀开启或关闭。
另外，从安全阀外部构造上，还可分为有扳手和无扳手、有波纹管和无波纹管、有散热片和无散热片等。
有波纹管的安全阀适用于腐蚀性介质或背压波动较大场合；有扳手的安全阀可在紧急情况下，由人工操作泄压；有散热片的安全阀适用于温度大于300。
C的场合。

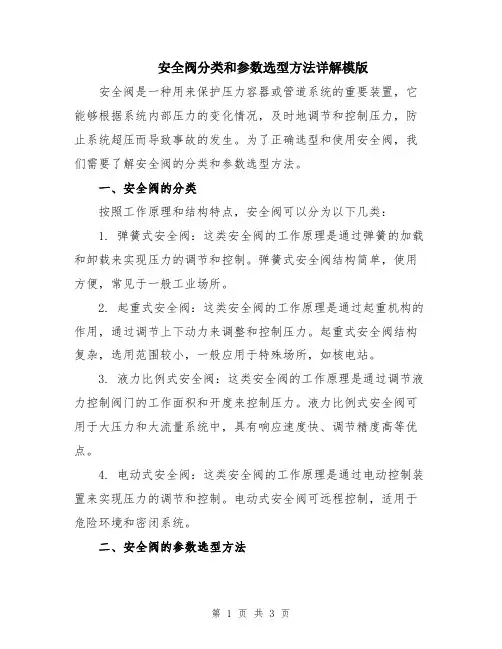

安全阀分类和参数选型方法详解模版
安全阀分类和参数选型方法详解模版安全阀是一种用来保护压力容器或管道系统的重要装置，它能够根据系统内部压力的变化情况，及时地调节和控制压力，防止系统超压而导致事故的发生。
为了正确选型和使用安全阀，我们需要了解安全阀的分类和参数选型方法。
一、安全阀的分类按照工作原理和结构特点，安全阀可以分为以下几类：1. 弹簧式安全阀：这类安全阀的工作原理是通过弹簧的加载和卸载来实现压力的调节和控制。
弹簧式安全阀结构简单，使用方便，常见于一般工业场所。
2. 起重式安全阀：这类安全阀的工作原理是通过起重机构的作用，通过调节上下动力来调整和控制压力。
起重式安全阀结构复杂，选用范围较小，一般应用于特殊场所，如核电站。
3. 液力比例式安全阀：这类安全阀的工作原理是通过调节液力控制阀门的工作面积和开度来控制压力。
液力比例式安全阀可用于大压力和大流量系统中，具有响应速度快、调节精度高等优点。
4. 电动式安全阀：这类安全阀的工作原理是通过电动控制装置来实现压力的调节和控制。
电动式安全阀可远程控制，适用于危险环境和密闭系统。
二、安全阀的参数选型方法正确选型是确保安全阀正常运行的基础，下面介绍一些常见的参数选型方法：1. 额定流量：安全阀的额定流量是指在指定的工作条件下，安全阀能够完全排出的流体流量。
选型时要根据实际工况中的最大流量来选择额定流量，以确保安全阀能够正常工作。
2. 额定压力：安全阀的额定压力是指在额定流量下，安全阀开始开启并开始排放压力的压力值。
选型时要根据系统的额定工作压力来选择额定压力，并考虑系统中的压力波动范围。
3. 弹簧设置压力：弹簧设置压力是指在安全阀关闭状态下，弹簧对阀盖施加的压力。
选型时要根据系统的最大工作压力和压力波动范围来设置弹簧压力，以确保安全阀在正常工作范围内。
4. 排放压力：排放压力是指安全阀开始开启并开始排放流体时的压力。
选型时要根据系统的最大工作压力和压力波动范围来选择排放压力，以确保安全阀能够及时排放超压流体。

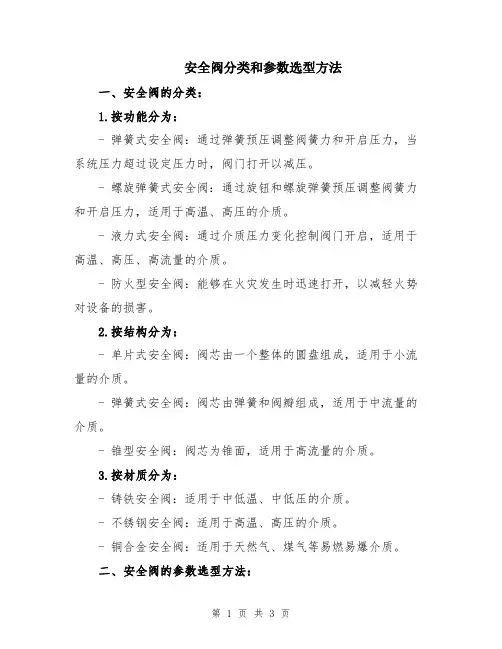

安全阀分类和参数选型方法
安全阀分类和参数选型方法一、安全阀的分类：1.按功能分为：- 弹簧式安全阀：通过弹簧预压调整阀簧力和开启压力，当系统压力超过设定压力时，阀门打开以减压。
- 螺旋弹簧式安全阀：通过旋钮和螺旋弹簧预压调整阀簧力和开启压力，适用于高温、高压的介质。
- 液力式安全阀：通过介质压力变化控制阀门开启，适用于高温、高压、高流量的介质。
- 防火型安全阀：能够在火灾发生时迅速打开，以减轻火势对设备的损害。
2.按结构分为：- 单片式安全阀：阀芯由一个整体的圆盘组成，适用于小流量的介质。
- 弹簧式安全阀：阀芯由弹簧和阀瓣组成，适用于中流量的介质。
- 锥型安全阀：阀芯为锥面，适用于高流量的介质。
3.按材质分为：- 铸铁安全阀：适用于中低温、中低压的介质。
- 不锈钢安全阀：适用于高温、高压的介质。
- 铜合金安全阀：适用于天然气、煤气等易燃易爆介质。
二、安全阀的参数选型方法：1.确定工作条件：- 工作介质和性质：包括介质的种类、压力、温度、流量等参数。
- 工作环境条件：包括环境温度、湿度、震动、腐蚀等要素。
- 工作要求：包括安全阀的打开压力、开启速度、密封性能等要求。
2.选择安全阀的类型：- 根据工作条件，确定合适的安全阀类型：弹簧式、液力式、螺旋弹簧式、防火型等。
- 根据介质的性质，选择合适的材质：铸铁、不锈钢、铜合金等。
3.确定安全阀的参数：- 安全阀的额定压力：根据工作系统的最大压力选择，额定压力应大于或等于工作系统的最大压力。
- 安全阀的最大流量：根据工作系统的流量确定，最大流量应大于或等于工作系统的流量。
- 开启高度调节范围：根据工作系统的流量范围和温度变化确定，确保阀门能够适应不同工况。
- 开启压力范围：根据工作系统的压力范围确定，使阀门能够在不同压力下正常工作。
- 安全阀的尺寸和接口标准：根据工作系统的管道尺寸和接口标准选择合适的安全阀。
4.确定其他因素：- 根据工作环境的特殊要求，选择具有防腐蚀、防震动等功能的安全阀。

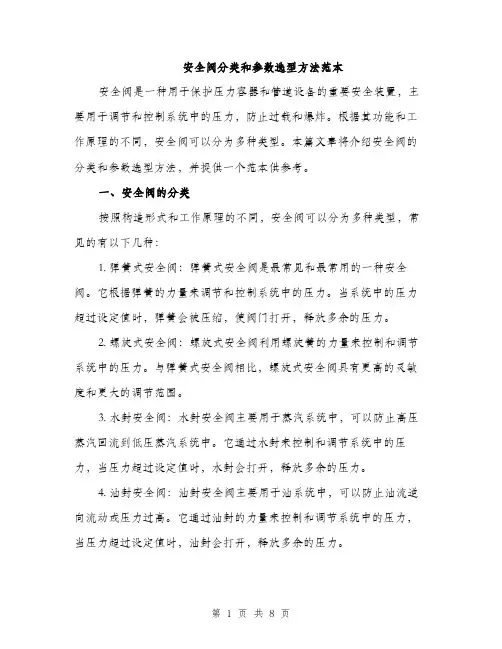

安全阀分类和参数选型方法范本
