变压器分布电容对高频高压反激变换器的影响及其抑制措施
开关电源电磁干扰(EMI)抑制措施总结
摘要：开关电源的电磁干扰对电子设备的性能影响很大，因此，各种标准对抑制电源设备电磁干扰的要求已越来越高。
对开关电源中电磁干扰的产生机理做了简要的描述，着重总结了几种近年提出的新的抑制电磁干扰的方法，并对其原理、应用做了简单介绍。
1 引言随着电子设备的大量应用，电源在这些设备中的地位越来越重要，而开关变换器由于体积小、重量轻、效率高等特点，在电源中占的比重越来越大。
开关电源大多工作在高频情况下，在开关器件的开关过程中，寄生元件（如寄生电容、寄生电感等）中能量的高频变化产生了大量的电磁干扰（ ElectromagneticInterference ， EMI ）。
EMI 信号占有很宽的频率范围，又有一定的幅度，经过在电路、空间中的传导和辐射，污染了周围的电磁环境，影响了与其它电子设备的电磁兼容（ ElectromagneticCompatibility ）性。
随着近年来各国对电子设备的电磁干扰和电磁兼容性能要求的不断提高，对电磁干扰以及新的抑制方法的研究已成为开关电源研究中的热点。
本文对电磁干扰产生、传播的机理进行了简要的介绍，重点总结了几种近年来提出的抑制开关电源电磁干扰产生及传播的新方法。
2 电磁干扰的产生和传播方式开关电源中的电磁干扰分为传导干扰和辐射干扰两种。
通常传导干扰比较好分析，可以将电路理论和数学知识结合起来，对电磁干扰中各种元器件的特性进行研究；但对辐射干扰而言，由于电路中存在不同干扰源的综合作用，又涉及到电磁场理论，分析起来比较困难。
下面将对这两种干扰的机理作一简要的介绍。
2.1传导干扰的产生和传播传导干扰可分为共模（ CommonMode CM ）干扰和差模（ DifferentialMode DM ）干扰。
由于寄生参数的存在以及开关电源中开关器件的高频开通与关断，使得开关电源在其输入端（即交流电网侧）产生较大的共模干扰和差模干扰。
2.1.1 共模（ CM ）干扰变换器工作在高频情况时，由于 dv/dt 很高，激发变压器线圈间、以及开关管与散热片间的寄生电容，从而产生了共模干扰。

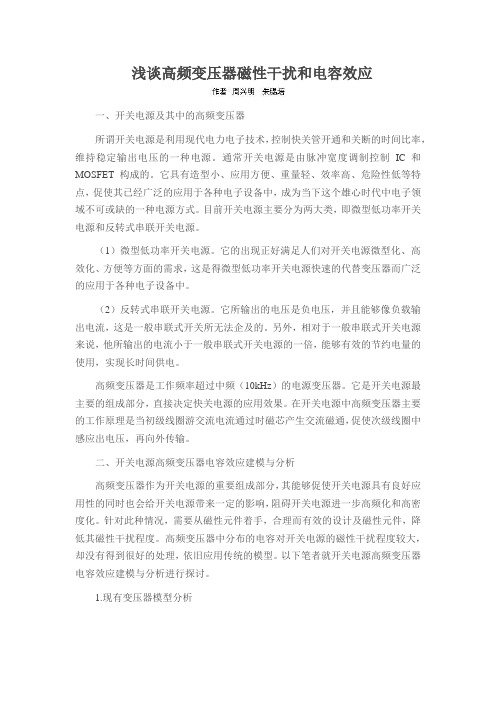

浅谈高频变压器磁性干扰和电容效应
浅谈高频变压器磁性干扰和电容效应一、开关电源及其中的高频变压器所谓开关电源是利用现代电力电子技术，控制快关管开通和关断的时间比率，维持稳定输出电压的一种电源。
通常开关电源是由脉冲宽度调制控制IC和MOSFET构成的。
它具有造型小、应用方便、重量轻、效率高、危险性低等特点，促使其已经广泛的应用于各种电子设备中，成为当下这个雄心时代中电子领域不可或缺的一种电源方式。
目前开关电源主要分为两大类，即微型低功率开关电源和反转式串联开关电源。
（1）微型低功率开关电源。
它的出现正好满足人们对开关电源微型化、高效化、方便等方面的需求，这是得微型低功率开关电源快速的代替变压器而广泛的应用于各种电子设备中。
（2）反转式串联开关电源。
它所输出的电压是负电压，并且能够像负载输出电流，这是一般串联式开关所无法企及的。
另外，相对于一般串联式开关电源来说，他所输出的电流小于一般串联式开关电源的一倍，能够有效的节约电量的使用，实现长时间供电。
高频变压器是工作频率超过中频（10kHz）的电源变压器。
它是开关电源最主要的组成部分，直接决定快关电源的应用效果。
在开关电源中高频变压器主要的工作原理是当初级线圈游交流电流通过时磁芯产生交流磁通，促使次级线圈中感应出电压，再向外传输。
二、开关电源高频变压器电容效应建模与分析高频变压器作为开关电源的重要组成部分，其能够促使开关电源具有良好应用性的同时也会给开关电源带来一定的影响，阻碍开关电源进一步高频化和高密度化。
针对此种情况，需要从磁性元件着手，合理而有效的设计及磁性元件，降低其磁性干扰程度。
高频变压器中分布的电容对开关电源的磁性干扰程度较大，却没有得到很好的处理，依旧应用传统的模型。
以下笔者就开关电源高频变压器电容效应建模与分析进行探讨。
1.现有变压器模型分析在当下，广泛应用于开关电源中的变压器模型主要是含有3个集总电容，也就是原边绕组电容、副边绕组杂散电容以及原边和副边绕组间的杂散电容所构成的模型（如图一所示）。

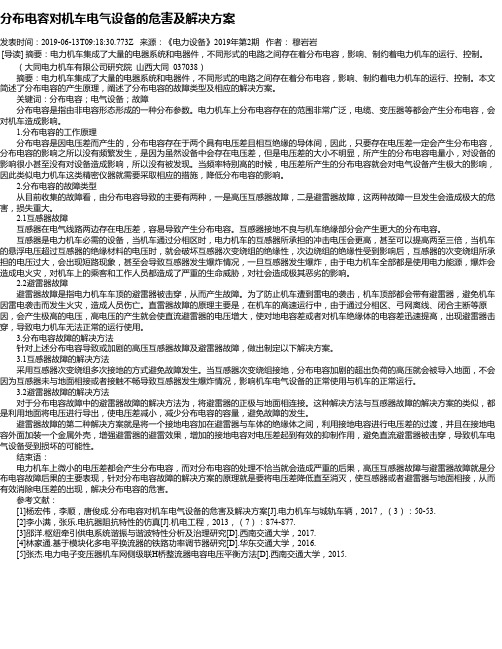

分布电容对机车电气设备的危害及解决方案
