高频逆变器中高频变压器的绕制方法
高频逆变器中高频变压器的绕制方法
用EE55等高频磁芯制作高频逆变器,其中高频变压器的线包绕制最好参考一下电子管音响功率放大器中音频输出变压器的绕制方法.这种变压器因为要在音频20Hz~20KHz范围内力求做到平坦响应,绕法讲究,顶级的电子管音频输出变压器的频响范围甚至做到了10Hz~100KHz,而用的磁芯不过就是高矽硅钢片而已.
以大家在坛子中讨论最多也用得最多的“SG3525A(或KA3525A、UC3525)+场管IRF3205(或MTP75N06等)+EE55磁芯变压器”组合为例,功率可做到500W以上,工作频率一般在20~50KHz.其中的EE55磁芯变压器,大家一般是低压绕组(初级)3T+3T,中心抽头,高压绕组(次级)75T.
要制作好它就要注意两点:
一是每个绕组要采用多股细铜线并在一起绕,不要采用单根粗铜线,因为高频交流电有集肤效应.所谓集肤效应,简单地说就是高频交流电只沿导线的表面走,而导线内部是不走电流的(实际是越靠近导线中轴电流越弱,越靠近导线表面电流越强).采用多股细铜线并在一起绕,实际就是为了增大导线的表面积,从而更有效地使用导线.例如初级的3T+3T,你如果用直径2.50mm的单根漆包线,导线的截面积为4.9平方毫米,而如果用直径0.41mm的漆包线(单根截面积0.132平方毫米)38根并绕,总的截面积也达到要求.然而,第二种方法导线的表面积大得多(第一种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=2.5×3.14×1×L=7.85L,第二种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=0.41×3.14×38×L=48.92L,后者是前者的48.92L/7.85L=6.2倍),导线有效使用率更高,电流更通畅,并且因为细导线较柔软,更好绕制.次级75T高压绕组用3~5根并绕即可.
二是高频逆变器中高频变压器最好采用分层、分段绕制法,这种绕法主要目的是减少高频漏感和降低分布电容.例如上述变压器的绕法,初级分两层,次级分三层三段.具体是:
①绕次级高压绕组第一段.接好引出线(头),先用5根并绕次级高压绕组25T,线不要剪断,然后包一层绝缘纸(绝缘纸要薄,包一层即可,否则由于以下多次要用到绝缘纸,有可能容不下整个线包),准备绕初级低压绕组的一半.
②绕初级低压绕组的一半.预留引出线(头),注意是预留,因为后面要统一并接后再接引出线,以下初级用“预留”一词时同理.用19根并绕3T,预留中心抽头,再并绕3T,预留引出线(尾),线剪断.在具体操作时这里还有一个技巧,即由于股数多,19股线一次并绕不太方便,扭矩张力也大,就可以分做多次,如这里可分做三次,每次用线6到7股,这样还可绕得更平整.注意三次的头、中、尾放在一起,且绕向要相同.然后又包一层绝缘纸,准备绕次级高压绕组第二段.
③绕次级高压绕组第二段.将前面没有剪断的次级高压绕组线
翻转上来(注意与前面的初级绕组线不要相碰,必要时可用绝缘纸隔开),又并绕25T,注意绕向要与前面的第一段相同,线仍不剪断.又包一层绝缘纸,准备绕初级低压绕组的另一半.
④绕初级低压绕组的另一半.再按步骤②同样的方法绕一次初级低压绕组,注意绕向要与前面的一半相同.同样线剪断,包一层绝缘纸,准备绕次级高压绕组第三段.
⑤绕次级高压绕组第三段.再按步骤③提示的方法绕完剩下的次级高压绕组25T,仍注意绕向与前面的两段相同.接好引出线(尾),线剪断.至此,所有的绕组都绕完了.
⑥合并初级低压绕组.将前面两次绕的初级低压绕组,头与头并接,中心抽头与中心抽头并接,尾与尾并接(这样绕组匝数仍是3T+3T,而总的并线为38根),接好引出线,即得到初级低压绕组的头、中、尾三个引出端.最后缠一层绝缘胶带,至此线包制作完成.
以上叙述起来显得很复杂,实际熟悉后并不难.按此方法绕制高频逆变器中的高频变压器肯定好用;如果再参考高档电子管音频变压器的对称交叉绕制法,并讲求制作上的精细工艺,只要磁芯适应,工作频率可以提升到100KHz以上.不过对称交叉绕法最复杂最难搞(绕组分段更细,每一层都对称地分为两组,接法复杂,稍一疏忽大意就会接错绕组中某一段的相位),就不介绍了.为什么有的人做的高频逆变器变压器频率总是提不高,功率做不大(做大功率需要提升频率),而且发热严重,就是因为漏感大,分布电容大,高频电流集肤现象严重等等.

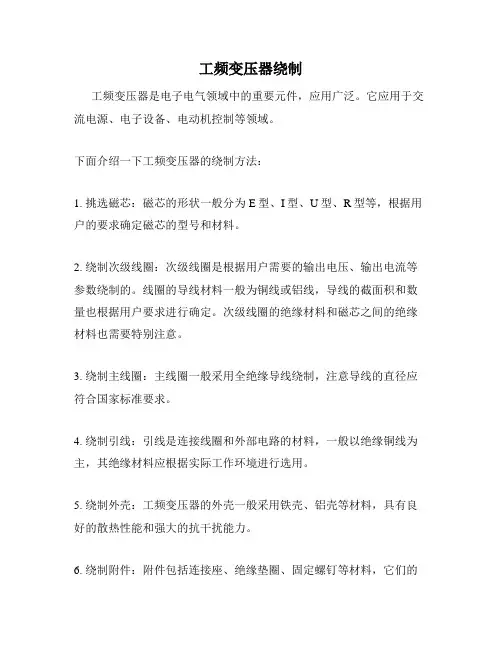

工频变压器绕制
工频变压器绕制
工频变压器是电子电气领域中的重要元件，应用广泛。它应用于交流电源、电子设备、电动机控制等领域。
下面介绍一下工频变压器的绕制方法：
1. 挑选磁芯：磁芯的形状一般分为E型、I型、U型、R型等，根据用户的要求确定磁芯的型号和材料。
2. 绕制次级线圈：次级线圈是根据用户需要的输出电压、输出电流等参数绕制的。线圈的导线材料一般为铜线或铝线，导线的截面积和数量也根据用户要求进行确定。次级线圈的绝缘材料和磁芯之间的绝缘材料也需要特别注意。
3. 绕制主线圈：主线圈一般采用全绝缘导线绕制，注意导线的直径应符合国家标准要求。
4. 绕制引线：引线是连接线圈和外部电路的材料，一般以绝缘铜线为主，其绝缘材料应根据实际工作环境进行选用。
5. 绕制外壳：工频变压器的外壳一般采用铁壳、铝壳等材料，具有良好的散热性能和强大的抗干扰能力。
6. 绕制附件：附件包括连接座、绝缘垫圈、固定螺钉等材料，它们的选用和安装必须严格按照设计要求进行。
7. 绕制完成：完成绕制之后，需要进行各项测试，如电性能测试、绝缘性测试等，确保工频变压器的质量和性能达到设计要求。
以上是工频变压器绕制的基本流程，每个环节都要注意细节，确保产品质量达到用户需求。

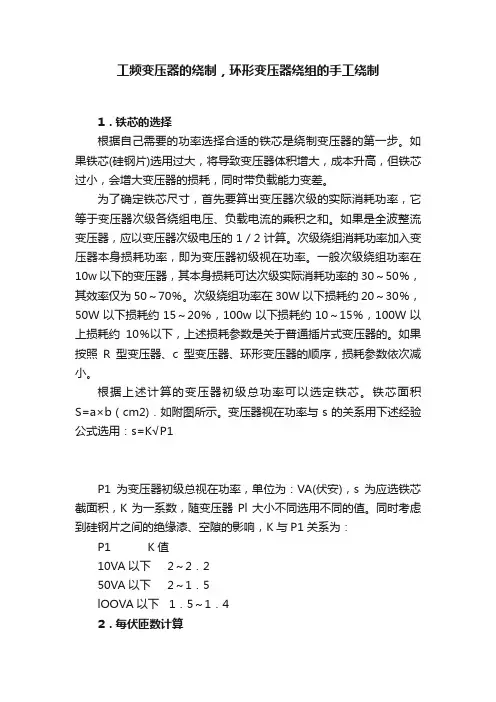

工频变压器的绕制，环形变压器绕组的手工绕制
工频变压器的绕制，环形变压器绕组的手工绕制
1．铁芯的选择
根据自己需要的功率选择合适的铁芯是绕制变压器的第一步。如果铁芯(硅钢片)选用过大，将导致变压器体积增大，成本升高，但铁芯过小，会增大变压器的损耗，同时带负载能力变差。
为了确定铁芯尺寸，首先要算出变压器次级的实际消耗功率，它等于变压器次级各绕组电压、负载电流的乘积之和。如果是全波整流变压器，应以变压器次级电压的1／2计算。次级绕组消耗功率加入变压器本身损耗功率，即为变压器初级视在功率。一般次级绕组功率在10w以下的变压器，其本身损耗可达次级实际消耗功率的30～50％，其效率仅为50～70％。次级绕组功率在30W以下损耗约20～30％，50W以下损耗约15～20％，100w以下损耗约10～15％，100W以上损耗约10％以下，上述损耗参数是关于普通插片式变压器的。如果按照R型变压器、c型变压器、环形变压器的顺序，损耗参数依次减小。
根据上述计算的变压器初级总功率可以选定铁芯。铁芯面积S=a×b（cm2)．如附图所示。变压器视在功率与s的关系用下述经验公式选用：s=K√P1
P1为变压器初级总视在功率，单位为：VA(伏安)，s为应选铁芯截面积，K为一系数，随变压器Pl大小不同选用不同的值。同时考虑到硅钢片之间的绝缘漆、空隙的影响，K与P1关系为：
P1 K值
10VA以下 2～2．2
50VA以下 2～1．5
lOOVA以下 1．5～1．4
2．每伏匝数计算 选定铁芯s以后。再确定每伏匝数，以使绕制的变压器有台理的激磁电流。常用的经验公式为：N=(40～55)/S，N为每伏匝数。
根据不同质量的硅钢片选取系数40～55。比较高级的高硅钢，用眼观察表面有鳞片结晶．且极脆，只弯折1～2次即断裂，断处参差不齐，系数取为40。若硅钢片表面光洁，弯折4～5次仍不易断，断面为整齐直线，系数取50以上。
高频变压器的制作工艺
高频变压器的制作工艺》
一.绕线
1.材料确认
1.1 BOBBIN规格之确认.
1.2不用的PIN须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤 WIRE或剪错脚，而且可以避免绕线时缠错脚位.
1.3 确认BOBBIN完整：不得有破损和裂缝.
1.4将BOBBIN正确插入治具，一般特殊标记為1脚(斜角為PIN 1)，如果图面无註明，则1脚朝机器.
1.5须包醋酸布的先依工程图要求包好，紧靠BOBBIN两侧，再在指定的PIN上先缠线(或先鉤线)后开始绕线，原则上绕线应在指定的范围内绕线
2.绕线方式
根据变压器要求不同，绕线的方式大致可分為以下几种
2.1一层密绕：佈线只佔一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1)
2.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2)
2.3 多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法 分為三种情况：
a.任意绕：在一定程度上整齐排列，达到最上层时，佈线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 .
b.整列密绕：几乎所有的佈线都整齐排列，但有若乾的佈线零乱(约佔全体30%，圈数少的约佔5%REF).
c.完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列著，这是绕线中 最难的绕线方法.
2.4 定位绕线：佈线指定在固定的位置，一般分五种情况 (如图6.3)
图6.3
2.5 并绕：两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉.此绕法大致可分為四种情况：(如图6.4)
图6.4
3.注意事项：
3.1当起绕(START)和结束(FINISH)出入线在BOBBIN同一侧时，结束端迴线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。
3.2出入线於使用BOBBIN之凹槽出线时，原则上以一线一凹槽方式出线，若同一PIN有多组可使用同一凹槽或相邻的凹槽出线，唯在焊锡及装套管时要注意避免短路。
变压器基本绕制方法
变压器基本绕制方法
变压器是一种静止电器，用于将交流电能从一电压级别转变为另一电压级别。变压器的基本结构是由两个或更多相互绝缘的线圈（绕组）组成，所以绕制方法是非常关键的。
变压器的基本绕制方法包括以下几个步骤：
1.绕制绕组：变压器的绕组通常由导线绕制而成。绕制绕组需要选用适当的导线材料，如铜或铝，以确保电流顺畅流动，减少能量损耗。绕制绕组的方法可以是手工绕制或机器辅助绕制。
2.区分主绕组和副绕组：变压器通常有一个主绕组和一个或多个副绕组。主绕组接收输入电源，而副绕组输出变压器所需的电压。主绕组通常拥有更大的线圈数目和导线直径，以承受更高的电流。
3.绕制高压绕组：高压绕组是主绕组的一部分，通常由绝缘导线绕制而成。绕制高压绕组需要进行较精确的计算，以确保电压比例适当。高压绕组通常拥有更多的线圈数目，使得在输入电压下产生相对较高的电场强度。
4.绕制低压绕组：低压绕组是副绕组的一部分，通常也由绝缘导线绕制而成。绕制低压绕组的线圈数目较少，以使输出电压比输入电压降低到所需的级别。
5.绝缘处理：在绕制绕组后，需要对绕组进行绝缘处理。这可以通过在绕组上涂覆绝缘漆或使用绝缘纸等绝缘材料来实现。绝缘处理的目的是防止绕组之间以及绕组与变压器的其它部分之间发生电流短路。 6.线圈固定：完成绕制和绝缘处理后，绕组需要被固定在变压器的铁心上。通常使用绝缘材料和胶水或金属夹子等固定绕组。固定绕组的目的是保持线圈的组织，防止移位或损坏。
以上是变压器基本绕制方法的一般步骤，但实际的变压器绕制过程可能因不同的类型和规格而有所不同。绕制方法的选择和技术要求取决于所需的变压器电压比例、功率容量、绝缘等级和使用环境等因素。对于更高功率或专业的变压器，可能需要更高级别的绕制技术和过程控制。因此，变压器的绕制是一个复杂而精确的过程，需要专业知识和技术的支持。
变压器的绕制方法
可编辑修改
希望能帮到你 Ⅰ变压器的概述
变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
一般指连接交流电源的线圈称之为「一次线圈」(Primamary coil);而跨于此线圈的电压称之为「一次电压.」。在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈问的「匝数比」所决定的。因此，变压器区分为升压与降压变压器两种。
大部份的变压器均有固定的铁心，其上绕有一次与二次的线圈。基于铁材的高导磁性，大部份磁通量局限在铁心里，因此，两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中，线圈与铁心二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附屑物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，吾人可以如是说，倘无变压器，则现代工业实无法达到目前发展的现况。
电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的分界线。一般提供6OHz电力网络之电源均非常庞大，它可能是涵盖有半个洲地区那般大的容量。电子装置的电力限制，通常受限于整流、放大，与系统其他组件的能力，其中有些部份属放大电力者，但如与电力系统发电能力相比较，它仍然归属于小电力之范围。
各种电子装备常用到变压器，理由是：提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电气隔离;对交流电流提供高阻抗，但对直流则提供低的阻抗;在不同的电位下，维持或修饰波形与频率响应。「阻抗」其中之一项重要概念，亦即电子学特性之一，其乃预设一种设备，即当电路组件阻抗系从一阶层改变到另外的一个阶层时，其间即使用到一种设备-变压器。 可编辑修改
高频变压器生产工艺
工 艺 说 明 文 件 名 称 文件编号
一.工艺流程图：
B A
C D E
注：A、B、C、D、E标记为
工序质量控制点。
更改记录 拟 制 审 核 批 准 第 1 页
更改签名 共 10 页
工 艺 说 明 名 称 文件编号 版本
高频变压器 0101 1.0 原材料进厂检验 入
库 绕线 包胶带、端控带 配线 一次焊锡
装 配 测匝比、相位 一次电感测试 包铜带
浸漆、烘烤 外观检测 电感测试 安全测试
校脚 贴标签 包装 入库 二次焊锡 二.工艺说明：
.绕线
1.绕前准备：
（1）.绕线前检查骨架是否符合规格，并且无破损、缺针脚。
（2）.按要求选用配套的胶带和端控带。
（3）.检查漆包线规格型号是否符合工艺图纸要求，漆包线表面是否光亮、干净。
2.绕制要求：
（1）.绕线方式严格按图纸要求执行，如排绕，漆包线应排列整齐，不应有高低不平、松
散、交叉、打结现象；如间绕，则要求漆包线匝间留有一定的距离。
（2）.绕组绕制顺序、圈数、进出脚位槽位按工艺要求严格执行，不可出现顺序颠倒、多
圈少圈、进错脚位槽位；进出线应成90直角，不可斜拉；绕制错误时，需将线包取
下退圈，将绕线机复位重新绕制。
（3）.线包如有端控挡墙，漆包线不可绕上端控胶带。
（4）.严禁用剪刀指甲去拨动线圈使漆皮受损；绕线过程时刻注意漆包线是否有脱漆皮、
发黑、划伤等现象，如有发现则停止使用该线，并迅速向拉长进行质量反馈。
高频变压器制作工艺、方法
·.高频变压器制作工艺、方法
·.绕线变
1.材料确认
1.1 BOBBIN规格之确认.1.2 不用的PIN须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤 WIRE或剪错脚，而
且可以避免绕线时缠错脚位.
1.3 确认BOBBIN完整：不得有破损和裂缝.
1.4 将BOBBIN正确插入治具,一般特殊标记为1脚(斜角为PIN 1)，如果图面无注明，则1脚朝机器.1.5 须包醋酸布的先依工程图要求包好，紧靠BOBBIN两侧，再在指定的PIN上先缠线(或先钩线)后
开始绕线，原则上绕线应在指定的范围内绕线
2.绕线方式
根据变压器要求不同，绕线的方式大致可分为以下几种
2.1 一层密绕：布线只占一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1)
图6.1 图6.2
2.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2) 2.3 多层密绕：在一个绕组一层无法绕完,必须绕至第二层或二层以上,此绕法分为三种情况：
a.任意绕：在一定程度上整齐排列，达到最上层时，布线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 .
b.整列密绕：几乎所有的布线都整齐排列,但若干布线零乱(约占全体30%，圈数少的约占5%REF).
c.完全整列密绕：绕线至最上层也不零乱,绕线很整齐的排列着,这是绕线中最难的绕线方法.
2.4 定位绕线：布线指定在固定的位置，一般分五种情况 (如图6.3)
a.密绕指定点绕线b.均匀疏绕指定点绕线
c.密绕指定侧绕线(出线侧) d.密中绕e.密绕指定侧绕线(相对侧)
图6.3 2.5 并绕:两根以上的WIRE平行绕同一组线,各自平行绕,不可交叉.此绕法可分为四种情况:(图6.4)
a.同组并绕;b.不同组或同组并绕;
c.多组并绕d.不同组或同组双并绕;
图
6.4 圖圖
3.注意事项：
3.1当起绕(START)和结束(FINISH)出入线在BOBBIN同一侧时，结束端回线前须贴一块横越胶布
高频变压器工艺
****电子有限公司
MA-HFB系列高频变压器
通 用 工 艺 文 件
文件编号：MAGY-0101 制作日期：2001/6/13
版 本：MA1.0
工 艺 说 明 文 件 名 称 文件编号
MA-HFB系列高频变压器通用工艺 GY-01 一.工艺流程图：
B A
C D E
注：A、B、C、D、E标记为
工序质量控制点。
更改记录 拟 制 审 核 批 准 第 1 页
更改签名 共 10 页
原材料进厂检验 入
库 绕线 包胶带、端控带 配线 一次焊锡
装 配 测匝比、相位 一次电感测试 包铜带
浸漆、烘烤 外观检测 电感测试 安全测试
校脚 贴标签 包装 入库 二次焊锡 工 艺 说 明 名 称 文件编号 版本
MA-HFB系列高频变压器 MAGY-0101 MA1.0 二.工艺说明：
.绕线
1.绕前准备：
（1）.绕线前检查骨架是否符合规格，并且无破损、缺针脚。
（2）.按要求选用配套的胶带和端控带。
（3）.检查漆包线规格型号是否符合工艺图纸要求，漆包线表面是否光亮、干净。
2.绕制要求：
（1）.绕线方式严格按图纸要求执行，如排绕，漆包线应排列整齐，不应有高低不平、松
散、交叉、打结现象；如间绕，则要求漆包线匝间留有一定的距离。
（2）.绕组绕制顺序、圈数、进出脚位槽位按工艺要求严格执行，不可出现顺序颠倒、多
圈少圈、进错脚位槽位；进出线应成90直角，不可斜拉；绕制错误时，需将线包取
变压器绕线的方法
变压器绕线的方法
今天来说说绕制变压器线圈的时候，有哪几种不同的绕线方法。
首先来说说直接绕制法，其实单看直接绕制这个名字就很好理解，直接绕制法就是将线圈一层接着一层来回绕制，采用直接绕制法，有一个致命的缺点，那就是制造出来的变压器产品效果很差，很有可能导致线圈间的电压差很大，甚至接近绝缘击穿电压，所以现在很少用直接绕制法。
再来说说累进式绕线法，累进式绕线法就是先绕制第一层的一部分，再在第一层上面绕回去，这样形成第二层的一部分，就这样交替绕制第一层和第二层线圈。
因为线圈的最大电压就是累进的圈数的倍数，所以采用分区骨架、把原来的线圈匝数分成相等的几个部分，在每一部分之中，线圈之间的最大电压差就只有输入电压的几分之一。采用累进式绕线法，制造出来的变压器效果是最好的。
最后来说说Z形绕法，Z形绕法就是在第一层绕好后，把导线拉回到第一层刚开始绕线的那一侧，并在第一层上绕线。Z形绕法的效果虽然比不上累进式绕线法，但是要好于直接绕制法。
变压器的绕制方法 2
變 壓 器 制 作
1/60 Ⅰ变压器的概述
变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
一般指连接交流电源的线圈称之为「一次线圈」(Primamary coil);而跨于此线圈的电压称之为「一次电压.」。在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈问的「匝数比」所决定的。因此，变压器区分为升压与降压变压器两种。
大部份的变压器均有固定的铁心，其上绕有一次与二次的线圈。基于铁材的高导磁性，大部份磁通量局限在铁心里，因此，两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中，线圈与铁心二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附屑物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，吾人可以如是说，倘无变压器，则现代工业实无法达到目前发展的现况。
电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的分界线。一般提供6OHz电力网络之电源均非常庞大，它可能是涵盖有半个洲地区那般大的容量。电子装置的电力限制，通常受限于整流、放大，与系统其他组件的能力，其中有些部份属放大电力者，但如与电力系统发电能力相比较，它仍然归属于小电力之范围。
各种电子装备常用到变压器，理由是：提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电气隔离;对交流电流提供高阻抗，但对直流则提供低的阻抗;在不同的电位下，维持或修饰波形与频率响应。「阻抗」其中之一项重要概念，亦即电子学特性之一，其乃预设一种设备，即当电路组件阻抗系从一阶层改变到另外的一个阶层时，其间即使用到一种设备-变压器。
