土的击实试验步骤
土的击实试验
土的击实试验土的击实试验也称为土的压实性试验，是用来评估土壤在受到作用力的情况下的变形和抗力特性的试验。
土壤是建筑、基础设施和道路等建设工程的重要组成部分，因此了解其力学性质对于保证工程质量至关重要。
下面将介绍这一试验的步骤、设备和数据处理方法。
步骤：1. 准备深度10-15厘米的土样。
为了获得精确的测试结果，应在同一地点分别进行多次采样，并将所有样品混合在一起以获得具有代表性的土样。
2. 将土样倒入铸模中。
铸模可以是一个圆柱体或一个立方体，其尺寸通常为10厘米x20厘米或15厘米x30厘米。
3. 用手或专用的工具将土均匀地压实到铸模中，直到土壤的表面与模板顶部水平对齐。
轻轻敲打铸模四周，以确保土的均匀分布和无气孔。
4. 称重，并记录整个系统（铸模+土）的重量，即为初试重。
5. 将冲击头沿着铸模中心的轴线向下落。
落下高度通常为30厘米至60厘米之间。
这个过程被称为一个冲击。
6. 重复第5步，使其共冲击5次，并记录每次冲击后的土样高度。
7. 重复所有步骤，并使用不同的落下高度来获得多组试验数据。
设备：1. 冲击头和杆：用于在土样上施加力。
2. 铸模：一个可以容纳土样并允许垂直冲击落下的方形或圆形的金属或塑料容器。
3. 电子天平：用于称量整个系统的重量。
4. 支架：用于确保冲击头的落下高度和角度的一致性。
数据处理：1. 根据试验结果，绘制出土的应变-压实度曲线。
压实度是指土壤受到冲击后的压缩程度，通常表示为土的单位体积受到的压缩量。
应变是指土壤受到作用力产生的形变。
通过绘制这种曲线，可以评估土壤的压缩性。
2. 根据试验数据，计算每个冲击高度下的压实比例。
压实比例是指每个冲击所压实的土体积与未压实的土体积之比。
通过这项计算，可以明确不同压实高度的冲击力对土壤的影响。
3. 根据压实比例，将所获得的所有数据绘制成压实比例-落下高度曲线。
此曲线显示冲击高度与土壤的压实程度之间的关系，这也被称为曲线。
4. 使用曲线，评估土壤的压实度和压实性质。
土的击实试验
四、操作步骤 1、取一定量的代表性风干土样，对于轻型击实试验为 20kg，对于重型击
图 6-1 击实仪
1-击实筒；2-护筒；3-导筒； 4-击锤；5-底板
实试验为 50kg。
2、将风干土样碾碎后过 5mm 的筛（轻型击实试验）或过 20mm 的筛（重型击实试验），
将筛下的土样搅匀，并测定土样的风干含水率。
4、将试样 2.5kg（轻型击实试验）或 5.0kg（重型击实试验）平铺于不吸水的平板上，按预 定含水率用喷雾器喷洒所需的加水量，充分搅和并分别装入塑料袋中静置 24h。
5、将击实筒固定在底板上，装好护筒，并在击实筒内壁涂一薄层润滑油，将搅和的试样 2~5kg 分层装入击实筒内。两层接触土面应刨毛，击实完成后，超出击实筒顶的试样高度应小 于 6mm。
3、以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关系曲线，干密度与含水
率的关系曲线上的峰点的坐标分别为土的最大干密度 d max与最优含水率 wop ，如连不成完整的
曲线时，应进行补点试验(图 6-2)。 4、轻型击实试验中，当试样中粒径大于 5mm 的土质量小于或等于试样总质量的 30%时，

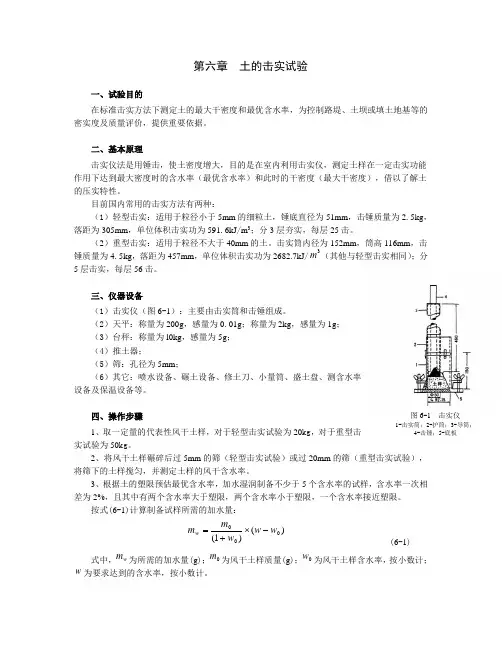

第六章 土的击实试验
一、试验目的 在标准击实方法下测定土的最大干密度和最优含水率，为控制路堤、土坝或填土地基等的 密实度及质量评价，提供重要依据。
二、基本原理
击实仪法是用锤击，使土密度增大，目的是在室内利用击实仪，测定土样在一定击实功能 作用下达到最大密度时的含水率（最优含水率）和此时的干密度（最大干密度），借以了解土 的压实特性。
目前国内常用的击实方法有两种： （1）轻型击实：适用于粒径小于 5mm 的细粒土，锤底直径为 51mm，击锤质量为 2.5kg， 落距为 305mm，单位体积击实功为 591.6kJ/m3；分 3 层夯实，每层 25 击。 （2）重型击实：适用于粒径不大于 40mm 的土。击实筒内径为 152mm，筒高 116mm，击
土的击实试验步骤
土的击实试验步骤 Prepared on 24 November 2020土的实验2007-11-08 20:14:01 阅读163 评论1 字号：大中小土的击实试验步骤土的CBR实验土的压实性工程建设中广泛用到填土，例如路基、土堤、土坝、飞机跑道、平整场地修建建筑物等，都是把土作为建筑材料按一定要求和范围进行堆填而成。
显然，未经压实的填土，强度低，压缩性大且不均匀，遇水易发生塌陷等现象。
因此，这些填土一般都要经过压实，以减少其沉降量，降低其透水性，提高其强度。
特别是高土石坝，往往是方量达数百万方甚至干百万方以上，是质量要求很高的人工填土。
进行填土时，通常采用夯实、振动或辗压等方法，使土得到压实。
土的压实就是指填土在压实能量作用下，使土颗粒克服粒间阻力而重新排列，使土中的孔隙减小、密度增加，从而使填土在短时间内得到新的结构强度。
土的压实在松软地基处理方面也得到广泛应用。
实践经验表明，压实细粒土宜用夯击机具或压力较大的辗压机具，同时必需控制土的含水量。
对过湿的粘性土进行辗压或夯实时会出现软弹现象，填土难以压实；对很干的粘性土进行辗压或夯实时，也不能把填土充分压实。
因此，含水量太高或太低的填土都得不到好的压密效果，必须把填土的含水量控制在适当的范围内。
压实粗粒土时，则宜采用振动机具，同时充分洒水。
两种不同的做法说明细粒土和粗粒土具有不同的压密性质。
11.2.1 粘性土的压实性研究粘性土的压实性可以在试验室或现场进行。
在试验室内研究土的压实性是通过击实试验进行的。
试验的仪器和方法见《土工试验方法标准GBJ123-88》。
试验时将某一种土配成若干份具有不同含水量的土样。
将每份土样装入击实仪内，用完全同样的方法加以击实。
击实后，测出压实土的含水量和干密度。
以含水量为横坐标，干密度为纵坐标，绘制含水量-干密度曲线如图11-3所示。
这种试验称为土的击实试验。
图11-3 粘性土的击实曲线1. 最优含水量与最大干密度在一定的压实功能（在试验室压实功能是用击数表示的）下使土最容易压实，并能达到最大密实度时的含水量称为土的最优含水量。
土工击实试验方法与步骤
土工击实试验方法与步骤嘿，你问土工击实试验方法与步骤啊？那咱就好好唠唠。
土工击实试验呢，听起来挺专业，其实做起来也不难。
首先得准备好材料和工具哇。
土样那肯定得有，而且得是有代表性的土。
不能随便抓一把土就来做试验，那可不行。
还有那个击实仪，得是好使的，不能有毛病。
就像做饭得有食材和锅铲一样，做土工击实试验也得有家伙事儿。
然后呢，把土样弄碎。
不能有大块的土疙瘩，得弄成细细的土。
这就像做菜前得把菜切好一样，得弄成合适的大小。
可以用锤子敲敲，或者用手掰掰，反正得把土弄碎了。
接着，要给土样加水。
这水可不能乱加，得根据试验要求来加。
加多了不行，加少了也不行。
就像做饭放盐一样，得掌握好量。
可以用喷壶慢慢喷水，一边喷一边搅拌，让土样均匀地吸收水分。
加好水后，就得把土样装进击实筒里了。
这可不能装得太满，也不能装得太少。
得装到合适的高度，然后用工具把土样压实。
这就像做蛋糕装模具一样，得装得刚刚好。
装好土样后，就可以开始击实了。
用击实仪一下一下地打土样，得打得均匀，不能有的地方打得重，有的地方打得轻。
这就像打地鼠一样，得打得准。
打一会儿后，把土样倒出来，再装进去，继续打。
这样反复几次，直到达到试验要求的次数。
击实完后，就得测量土样的密度了。
可以用环刀法或者灌砂法来测量。
这就像称体重一样，得知道土样有多重。
测量的时候要仔细，不能有误差。
最后呢，根据测量的结果，画出击实曲线。
这曲线就像股票走势图一样，能看出土样的密度随含水量的变化情况。
从曲线中可以找到土样的最大干密度和最佳含水量。
这就像找到宝藏一样，可重要了。
总之呢，土工击实试验虽然有点麻烦，但只要你认真仔细，按照步骤来，就能得到准确的结果。
加油吧，小伙伴们！让我们一起把土工击实试验做好。
土工击实试验检验原始记录
土工击实试验检验原始记录实验目的：本实验旨在通过土工击实试验来研究土壤的击实性能，并通过检验原始记录进行进一步分析和验证。
实验原理：土工击实试验是一种常见的土壤力学试验方法，用于研究土壤的击实性能。
在试验过程中，通过利用落锤的冲击力作用于土层，从而提高土壤的密实度，进一步改善土壤的工程性质。
实验中采用击实规范指导实施试验，以确保数据的准确性和可靠性。
实验设备：实验中所需的设备有落锤、击实针、土柱、刻度尺、天平、室内水桶等。
实验步骤：1.准备土柱：将土壤样品装入环形模具中，保证土柱的高度和直径满足规范要求。
2.落锤冲击：将落锤从一定高度自由下落，冲击击实针，使其插入土柱中。
3.记录击实次数：记录击实针插入土柱的深度，以及每次冲击后击实针的回弹高度。
4.重复冲击：依次重复上述步骤，直到击实针插入土柱的深度不再发生明显变化。
实验数据记录：冲击次数，深度1 (mm) ，深度2 (mm) ，深度3 (mm) ，深度4 (mm) ，深度5 (mm)--------，------------，------------，------------，------------，------------1，10，12，8，11，92，19，21，17，20，183，25，26，24，27，254，30，33，29，32，315，34，36，33，35，34数据分析和讨论：根据实验数据的记录，可以观察到每次冲击后击实针插入土壤的深度逐渐增加，并在一定次数后趋于稳定。
由此可以得出结论，土壤在经过一定次数的冲击后，已经较为密实，难以继续增加密实度。
进一步通过计算平均深度和回弹高度，可以得到更加具体的数据：平均深度，平均回弹高度------------，-----------------27mm ， 7mm通过分析平均深度和回弹高度，可以评估和比较不同试验条件下的击实性能差异。
深度的增加代表了冲击的力度和击实效果，而回弹高度则反映了土壤的弹性恢复情况。
土工击实试验方法
土工击实试验方法1.试验样品的制备：首先从野外或实验室采集土样，并按照一定比例与水混合均匀，然后通过手工或机械设备将土样压入模具，制备成所需形状和尺寸的试样。
2.试验设备的准备：准备好静压器、流量计、压力表等设备，并进行校准，确保实验数据的准确性。
3.试验步骤：(1)调整初始状态：将初始状态的土样放入静压器中，施加一定静压力，使土样达到一定的初次固结状态。
(2)施加外力：通过增加静压器中的压力，使土样继续受到外力作用，进一步击实。
(3)记录实验数据：在每次施加外力后，记录相应的压力值、试验时刻和土样的体积或高度等数据，以便后续的分析和计算。
(4)继续增加外力：反复进行步骤(2)和步骤(3)，直到土样达到最终固结状态或压力不再增加。
4.数据处理和分析：根据实验数据，可以计算土样的固结压缩指数、回弹指数、固结比体积、固结应力等参数，进而评价土壤的击实特性。
1.试验样品的制备：同样的，需要采集土样，并按照一定比例与水混合均匀，然后将土样压入模具，制备成所需形状和尺寸的试样。
2.试验设备的准备：准备好动压器、流量计、压力表等设备，并进行校准，确保实验数据的准确性。
3.试验步骤：(1)调整初始状态：将初始状态的土样放入动压器中，并设定一定的动压力和动压频率，使土样开始受到外力作用。
(2)施加外力：通过动压器施加周期性的外力，使土样受到连续的冲击和振动，进一步击实。
(3)记录实验数据：在每次施加外力后，记录相应的压力值、试验时刻和土样的体积或高度等数据，以便后续的分析和计算。
(4)继续施加外力：反复进行步骤(2)和步骤(3)，直到土样达到最终固结状态或压力不再增加。
4.数据处理和分析：根据实验数据，可以计算土样的固结压缩指数、回弹指数、固结比体积、固结应力等参数，从而评价土壤的击实特性。
总之，土工击实试验是一种常用的用来研究土壤工程特性的试验方法。
通过静压击实试验和动压击实试验，可以获得土壤的击实特性参数，为土壤的设计和施工提供科学依据，从而确保土壤工程的稳定性和安全性。
第04章 土的击实试验
➢ 其他试验步骤与甲法相同，但应该先将垫块放人筒内底 板上，然后加料并击实。所不同的是，每层需取制备好的 试样约900g(对于水泥或石灰稳定细粒土)或1100g(对于稳 定中粒土)，每层的锤击次数为59次。
每次筛分后，均应记录超尺寸颗粒的百分率。 在预定做击实试验的前一天，测定其风干含水量。 对于细粒土，试样应不少于100g; 对于中粒土(粒径小于25mm的各种集料)，试样应不少于1000g; 对于粗料土的各种集料，试样应不少于2000g。
试验步骤： 甲法 ➢将已筛分的试样用四分法逐次分小，至最后取出约10～ 15kg试料。再用四分法将已取出的试料分成5～6份，每 份试料的干质量为2.Okg(对于细粒土)或2.5kg(对于各种 中粒土)。
烘箱的温度应事先调整到110℃左右，以使放入的试样 能立即在105～110℃的温度下烘干。 ➢进行其余含水量下稳定土的击实和测定工作。 凡已用过的试样，一律不再重复使用。
乙法
在缺乏内径10cm的试筒，以及在需要与承载比等试验 结合起来进行时，采用乙法进行击实试验。本法更适宜于 粒径达25mm的集料。
➢养生 恒温保湿养生。 养生时间7天 养生温度 北方地区应保持在20℃±2℃
南方地区应保持在25±2℃ 养生期的最后1天，应该将试件浸泡在水中，水的深度 应使水面在试件顶上约2.5cm。在浸泡水中前，应再次称 取试件的质量。 在养生期间，试件质量的损失应该符合下列规定: 小试件不超过1g;中试件不超过4g;大试件不超过10g。质量 损失超过此规定的试件，应该作废。
➢预定5～6个不同含水量，依次相差1%～2%，且其中至 少有2个大于和2个小于最佳含水量。
土的击实试验过程
土的击实试验过程嘿，咱今儿就来说说这土的击实试验过程！你可别小瞧了这土，它就像个调皮的孩子，得好好摆弄摆弄才能知道它的脾气呢！先得准备好各种家伙什儿，土样那肯定是主角啦，还得有那专门的击实仪，就像个大力士，能把土样一顿捶打。
把土样取来，得先筛一筛，把那些大块头的杂质啥的都去掉，就好比给土样洗个澡，干干净净地准备接受考验。
然后呢，根据要求调配好不同的含水率，这就像是给土样准备不同口味的食物。
含水率高了，土样就软乎乎的，含水率低了，土样就硬邦邦的。
接着，把调好含水率的土样放进那击实筒里，这就好比给土样找了个小窝。
然后启动击实仪，“砰砰砰”，一顿猛击，这感觉就像是给土样来了一场激烈的拳击比赛。
每击实一次，都得把土样倒出来，重新搅拌均匀，再放进去击实，就这么反反复复，可别嫌麻烦，这都是为了得到最准确的数据呀！你说这土样在里面被这么一顿折腾，它能不发生点变化吗？经过多次击实后，土样变得更密实了，就像被压缩过一样。
然后呢，再测量土样的干密度，这可很关键哦，就像是给土样称体重，看看它到底变得有多结实。
这整个过程不就像是在给土样塑造身材嘛，让它从松松垮垮变得结结实实。
你想想，要是咱盖房子、修马路啥的，不把土弄结实了，那能行吗？那不得摇摇晃晃，出大问题呀！所以啊，这土的击实试验可重要着呢，可不能马虎对待。
咱得像个细心的医生一样，好好给土样做个全面检查，找出最适合它的状态。
这试验过程看着简单，实际操作起来可得小心谨慎，每个步骤都得做到位，稍有疏忽，那得出的结果可能就不准确啦！咱可不能让土样白受了这一顿折腾呀，得让它的付出有价值，是不是？总之，土的击实试验就是这么个有趣又重要的事儿，咱得认真对待，才能让土发挥出它最大的作用，为我们的生活添砖加瓦呀！你说是不是这个理儿呢？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土的击实试验步骤
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
土的实验
2007-11-08 20:14:01 阅读163 评论1 字号：大中小
土的击实试验步骤
土的CBR实验
土的压实性
工程建设中广泛用到填土，例如路基、土堤、土坝、飞机跑道、平整场地修建建筑物等，都是把土作为建筑材料按一定要求和范围进行堆填而成。
显然，未经压实的填土，强度低，压缩性大且不均匀，遇水易发生塌陷等现象。
因此，这些填土一般都要经过压实，以减少其沉降量，降低其透水性，提高其强度。
特别是高土石坝，往往是方量达数百万方甚至干百万方以上，是质量要求很高的人工填土。
进行填土时，通常采用夯实、振动或辗压等方法，使土得到压实。
土的压实就是指填土在压实能量作用下，使土颗粒克服粒间阻力而重新排列，使土中的孔隙减小、密度增加，从而使填土在短时间内得到新的结构强度。
土的压实在松软地基处理方
面也得到广泛应用。
实践经验表明，压实细粒土宜用夯击机具或压力较大的辗压机具，同时必需控制土的含水量。
对过湿的粘性土进行辗压或夯实时会出现软弹现象，填土难以压实；对很干的粘性土进行辗压或夯实时，也不能把填土充分压实。
因此，含水量太高或太低的填土都得不到好的压密效果，必须把填土的含水量控制在适当的范围内。
压实粗粒土时，则宜采用振动机具，同时充分洒水。
两种不同的做法说明细粒土和粗粒土具有不同的压密性质。
11.2.1 粘性土的压实性
研究粘性土的压实性可以在试验室或现场进行。
在试验室内研究土的压实性是通过击实试验进行的。
试验的仪器和方法见《土工试验方法标准GBJ123-88》。
试验时将某一种土配成若干份具有不同含水量的土样。
将每份土样装入击实仪内，用完全同样的方法加以击实。
击实后，测出压实土的含水量和干密度。
以含水量为横坐标，干密度为纵坐标，绘制含水量-干密度曲线如图11-3所示。
这种试验称为土的击实试验。
图11-3 粘性土的击实曲线
1. 最优含水量与最大干密度
在一定的压实功能（在试验室压实功能是用击数表示的）下使土最容易压实，并能达到最大密实度时的含水量称为土的最优含水量。
在图11-3所示的击实曲线上，峰值干密度对应的含水量就是最优含水量。
同一种土，干密度愈大，孔隙比愈小，所以最大干密度相应于击实试验所能达到的最小孔隙比。
在某一含水量下，将土压到最密，理论上就是将土中所有的气体都从孔隙中赶走，使土达到饱和。
将不同含水量所对应的土体达到饱和状态时的干密度也点绘于
图11-3中，得到理论上所能达到的最大压实曲线，即饱和度为 =100%的压实曲线，也称饱和
曲线。
该曲线可用下述公式表示：
（11-1）
按照饱和曲线，当含水量很大时，干密度很小，因为这时土体中很大的一部分体积都是水。
若含水量很小，则饱和曲线上的干密度很大。
当时，饱和曲线的干密度应等于土粒相对密
度。
显然松散的土是无法达到这一密度的。
实际上，试验的击实曲线在峰值以右逐渐接近于饱和曲线，并且大体上与它平行。
在峰值以左，则两根曲线差别较大，而且随着含水量减小，差值迅速增加。
土的最优含水量的大小随土的性质而异，试验表明约在土的塑限附近。
有各种理论解释这种现象的机理。
归纳起来，可以这样理解：当含水量很小时，颗粒表面的水膜很薄，要使颗粒相互移动需要克服很大的粒间阻力，因而需要消耗很大的能量。
这种阻力可能来源于毛细压力或者结合水的剪切阻力。
随着含水量增加，水膜加厚，粒间阻力减小，颗粒就容易移动。
但是，当含水量超过最优含水量以后，水膜继续增厚所引起的润滑作用已不明显。
这时，土中的剩余空气已经不多，并且处于与大气隔绝的封闭状态。
封闭气体很难全部被赶走，因此击实曲线不可能达到饱和曲线，也即击实土不会达到完全饱和状态。
注意到，这里所讨论的是粘性土，粘性土的渗透性很小，在击实的过程中，土中的水来不及渗出，在压实的过程中可以认为含水量保持不变，因此必然是含
水量愈高得到的压实干密度愈小。
2．压实功能的影响
压实功能是指压实单位体积土所消耗的能量。
击实试验中的压实功能可用下式表示：
(11-2)
式中E —压实功能；
W —击锤的质量，在标准击实
试验中击锤质量为2.5kg；
d—落距，击实试验中定为0.30m;
N —每层土的击实次数，标准试
验为27击；
n—铺土层数，试验中分3层；
V—击实筒的体积，为。
每层土的压实次数不同，即表示压实功能有差异。
同一种土，用不同的功能压实，得到的压实曲线如图11-4所示。
曲线表明，压实功能愈大，得到的最优含水量愈小，相应的最大干密度愈大。
所以，对于同一种土，最优含水量和最大干密度并不是恒值，而是随着压密功能而变
化的。
同时，从图中还可以看到，含水量超过最优含水量以后，压实功能的影响随含水量的增
加而逐渐减小。
压实曲线均靠近于饱和曲线。
图11-4不同压实功能的击实曲线
3.填土的含水量和辗压标准的控制
由于粘性填土存在最优含水量，因此在填土施工时应将土料的含水量控制在最优含水量左右，以期用较小的能量获得最大的密度。
当含水量控制在最优含水量的左侧时 (即小于最优含水量)，压实土的结构常具有絮凝结构的特征。
这样的土比较均匀，强度较高，较脆硬，不易压密，但浸水时容易产生附加沉降。
当含水量控制在最优含水量的右侧时（即大于最优含水量），土具有分散结构的特征。
这样的土可塑性大，适应变形的能力强，但强度较低，且具有不等向性。
所以，含水量比最优含水量偏高或偏低，填土的性质各有优缺点。
因此，要根据对填土提出的要求和当地土料的天然含水量，选定合适的含水量进行压实，一般选用的含水量要
求在范围内。
图11-5粗粒土的击实曲线
要求填土达到的压密标准，工程上采用压实度控制。
压实度的定义为：
(11-3)
我国土坝设计规范中规定，Ⅰ、Ⅱ级土石坝，填土的压实度应达到95%–98%以上，Ⅲ至V级土石坝，压实度应大于92%–95%。
填土地基的压实标准也可参照这一规定。
式中的标准压实功能规定为·m/m3，相当于压实试验中每层土夯击27次。
11.2.2无粘性土的压实性
砂和砂砾等无粘性土的压实性也与含水量有关，不过不存在最优含水量问题。
一般在完全干燥或者充分洒水饱和的情况下容易压实到较大的干密度。
潮湿状态，由于毛细压力增加了粒间阻力，压实干密度显着降低。
粗砂在含水量为4-5%左右，中砂在含水量为7%左右时，压实干密度最小，如图11-5所示。
所以，在压实砂砾时要充分洒水使土料饱和。
无粘性土的压实标准，一般用相对密度控制。
以前要求相对密度达到以上，近年来根据地震震害资料的分析结果，认为高烈度区相对密度还应提高。
室内试验的结果也表明，对于饱和的无粘性土，在静力或动力的作用下，相对密度大于时，土的强度明显增加，变形显着减小，可以认为相对密度是土的力学性质的一个转折点。
同时由于大功率的振动辗压机具的发展，提高辗压密实度成为可能。
所以，我国现行的《水工建筑物抗震设计规范》规定，位于浸润线以上的无粘性土要求相对密度达到以上，而浸润线以下的饱和土，相对密度则应达到–。
这些标准对于有抗震要求的其它类型的填土，也可参照采用。
[例题1-1] 某土料场土料的分类为低液限粘土(CL)，天然含水量 21%，土粒相对密度。
室内标准功能压实试验得到最大干密度 1.85g/cm3。
设计中取压实度 %宜，并要求压实后土的饱和度。
问该土料的天然含水量是否适于填筑碾压时土料的含水量应控制为多大
[解] 1.求压实后土的孔隙比
由式(11-3)，填土的干密度
则压实后土的孔隙比
假设土粒的体积，则
孔隙的体积
土粒的质量
2．求碾压含水量
根据题意，按饱和度控制含水量。
因此，水的体积为：
则水的质量
因此，填土的含水量
即辗压时土料的含水量应控制在18%左右。
料场土的含水量超过3%以上，不太适宜直接
填筑，最好进行翻晒处理。
