击实试验(古柏教学)
击实试验的原理及制样的方法
哎呀，说到击实试验，这可真是个技术活儿，得慢慢来，不能急。
咱们先聊聊这试验的原理，然后再说说制样的方法，行不？首先，击实试验，这玩意儿主要是用来测试土的压实特性的。
简单来说，就是看看土在受到一定压力后，能被压实到什么程度。
这事儿挺重要的，因为咱们盖房子、修路的时候，都得保证土基结实，不然的话，那房子、路可就不稳当了。
原理嘛，就是通过模拟土在自然条件下受到压实的过程，来研究土的压实特性。
咱们得用到一个叫击实仪的家伙，这玩意儿长得像个大锤子，能把土样给压实。
咱们把土样放在模具里，然后让这个大锤子一锤一锤地砸下去，每砸一次，土样就会更紧实一些。
通过改变砸的次数，咱们就能得到不同压实度下的土样，然后测量它们的密度，以此来判断土的压实特性。
接下来，咱们说说制样的方法。
这事儿得细心，不能马虎。
首先，得把土样给弄均匀了，不能有大的土块，也不能太湿或者太干。
然后，把处理好的土样放到模具里，这个模具是有一定形状和大小的，通常是圆柱形的。
接下来，就是用击实仪来压实土样了。
这个过程中，得控制好力度和次数。
力度太大，土样可能会被砸得太紧，力度太小，又达不到压实的效果。
次数也是一样，砸的次数多了，土样可能会被砸得太紧，次数少了，又不够紧实。
所以，这个力度和次数得根据土的性质和试验的要求来调整。
砸完之后，得把土样从模具里取出来，然后测量它的密度。
这个密度就是土样的重量除以它的体积。
通过比较不同压实度下的密度，咱们就能得到土的压实特性曲线，也就是常说的“击实曲线”。
最后，这个试验的结果，对于咱们设计和施工来说，可是非常重要的。
通过这个试验，咱们能知道在不同的压实条件下，土能达到的最大密度和相应的最优含水量。
这样，在实际施工的时候，咱们就能根据这个结果来控制压实度，保证土基的稳定性。
好了，这就是击实试验的原理和制样的方法。
这事儿虽然听起来有点复杂，但只要你细心、耐心，一步步来，肯定能做好。
希望我说的这些，能对你有所帮助。
有啥不懂的，咱们再聊，行不？。
定第五章--土的击实试验

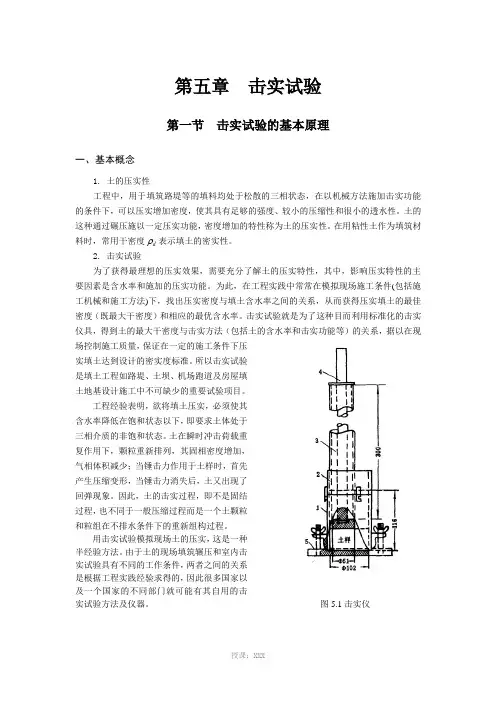

第五章击实试验第一节击实试验的基本原理一、基本概念1. 土的压实性工程中，用于填筑路堤等的填料均处于松散的三相状态，在以机械方法施加击实功能的条件下，可以压实增加密度，使其具有足够的强度、较小的压缩性和很小的透水性。
土的这种通过碾压施以一定压实功能，密度增加的特性称为土的压实性。
在用粘性土作为填筑材 表示填土的密实性。
料时，常用干密度d2. 击实试验为了获得最理想的压实效果，需要充分了解土的压实特性，其中，影响压实特性的主要因素是含水率和施加的压实功能。
为此，在工程实践中常常在模拟现场施工条件(包括施工机械和施工方法)下，找出压实密度与填土含水率之间的关系，从而获得压实填土的最佳密度（既最大干密度）和相应的最优含水率。
击实试验就是为了这种目而利用标准化的击实仪具，得到土的最大干密度与击实方法（包括土的含水率和击实功能等）的关系，据以在现场控制施工质量，保证在一定的施工条件下压实填土达到设计的密实度标准。
所以击实试验是填土工程如路堤、土坝、机场跑道及房屋填土地基设计施工中不可缺少的重要试验项目。
工程经验表明，欲将填土压实，必须使其含水率降低在饱和状态以下，即要求土体处于三相介质的非饱和状态。
土在瞬时冲击荷载重复作用下，颗粒重新排列，其固相密度增加，气相体积减少；当锤击力作用于土样时，首先产生压缩变形，当锤击力消失后，土又出现了回弹现象。
因此，土的击实过程，即不是固结过程，也不同于一般压缩过程而是一个土颗粒和粒组在不排水条件下的重新组构过程。
用击实试验模拟现场土的压实，这是一种半经验方法。
由于土的现场填筑辗压和室内击实试验具有不同的工作条件，两者之间的关系是根据工程实践经验求得的，因此很多国家以及一个国家的不同部门就可能有其自用的击实试验方法及仪器。
图5.1击实仪国内常用的击实试验仪器如图5.1，主 1—击实筒；2—护筒；要包括击实筒和击锤两部分，仪器型号和试 3—导筒；4—击锥；5—底板 验方法不同，其尺寸参数各异。
击实试验

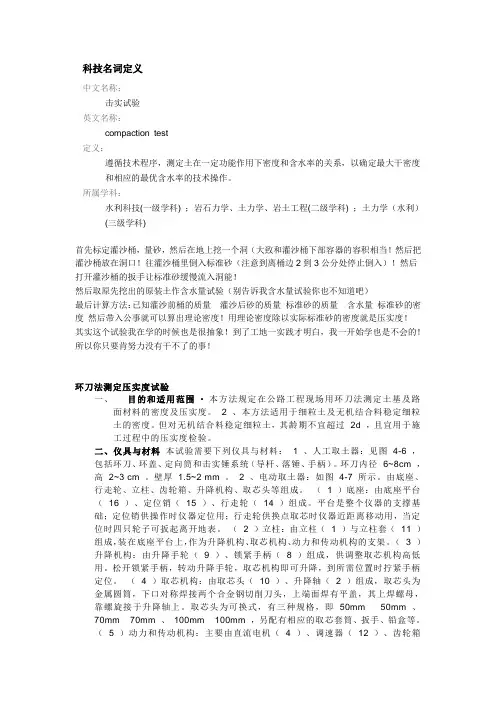

科技名词定义中文名称：击实试验英文名称：compaction test定义：遵循技术程序，测定土在一定功能作用下密度和含水率的关系，以确定最大干密度和相应的最优含水率的技术操作。
所属学科：水利科技(一级学科) ；岩石力学、土力学、岩土工程(二级学科) ；土力学（水利）(三级学科)首先标定灌沙桶，量砂，然后在地上挖一个洞（大致和灌沙桶下部容器的容积相当！然后把灌沙桶放在洞口！往灌沙桶里倒入标准砂（注意到离桶边2到3公分处停止倒入）！然后打开灌沙桶的扳手让标准砂缓慢流入洞能！然后取原先挖出的原装土作含水量试验（别告诉我含水量试验你也不知道吧）最后计算方法：已知灌沙前桶的质量灌沙后砂的质量标准砂的质量含水量标准砂的密度然后带入公事就可以算出理论密度！用理论密度除以实际标准砂的密度就是压实度！其实这个试验我在学的时候也是很抽象！到了工地一实践才明白，我一开始学也是不会的！所以你只要肯努力没有干不了的事！环刀法测定压实度试验一、目的和适用范围• 本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。
2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过2d ，且宜用于施工过程中的压实度检验。
二、仪具与材料本试验需要下列仪具与材料： 1 、人工取土器：见图4-6 ，包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
环刀内径6~8cm ，高2~3 cm 。
壁厚 1.5~2 mm 。
2 、电动取土器：如图4-7 所示。
由底座、行走轮、立柱、齿轮箱、升降机构、取芯头等组成。
（ 1 ）底座：由底座平台（16 ）、定位销（15 ）、行走轮（14 ）组成。
平台是整个仪器的支撑基础；定位销供操作时仪器定位用；行走轮供换点取芯时仪器近距离移动用，当定位时四只轮子可扳起离开地表。
（ 2 ）立柱：由立柱（ 1 ）与立柱套（11 ）组成，装在底座平台上，作为升降机构、取芯机构、动力和传动机构的支架。
击实试验方法类型

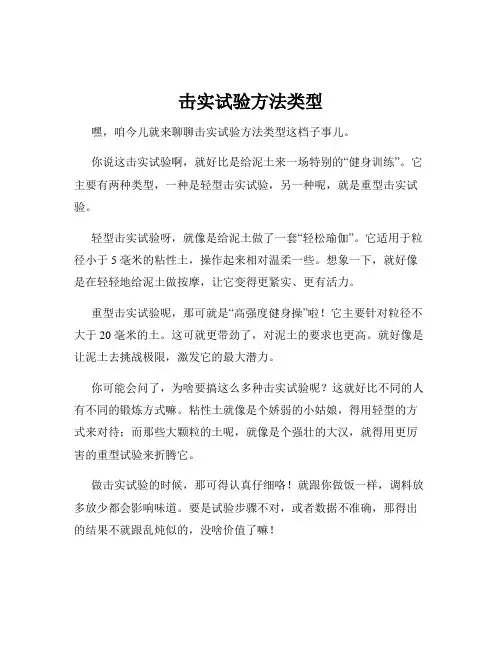

击实试验方法类型嘿，咱今儿就来聊聊击实试验方法类型这档子事儿。
你说这击实试验啊，就好比是给泥土来一场特别的“健身训练”。
它主要有两种类型，一种是轻型击实试验，另一种呢，就是重型击实试验。
轻型击实试验呀，就像是给泥土做了一套“轻松瑜伽”。
它适用于粒径小于 5 毫米的粘性土，操作起来相对温柔一些。
想象一下，就好像是在轻轻地给泥土做按摩，让它变得更紧实、更有活力。
重型击实试验呢，那可就是“高强度健身操”啦！它主要针对粒径不大于 20 毫米的土。
这可就更带劲了，对泥土的要求也更高。
就好像是让泥土去挑战极限，激发它的最大潜力。
你可能会问了，为啥要搞这么多种击实试验呢？这就好比不同的人有不同的锻炼方式嘛。
粘性土就像是个娇弱的小姑娘，得用轻型的方式来对待；而那些大颗粒的土呢，就像是个强壮的大汉，就得用更厉害的重型试验来折腾它。
做击实试验的时候，那可得认真仔细咯！就跟你做饭一样，调料放多放少都会影响味道。
要是试验步骤不对，或者数据不准确，那得出的结果不就跟乱炖似的，没啥价值了嘛！而且啊，做这个试验还得有耐心。
可不是随便捣鼓几下就能完事的。
得一遍又一遍地重复，就像你练习投篮，不投个几百次哪能找到感觉呢？这击实试验方法类型啊，虽然听起来有点专业，但只要你用心去理解，其实也不难嘛！就像学骑自行车，一开始可能觉得难，但掌握了技巧，不就轻松多啦？咱可不能被这些专业术语给吓住了，要勇敢地去探索，去尝试！你说是不是这个理儿？总之啊，轻型击实试验和重型击实试验各有各的特点和用处。
咱搞工程的、做研究的，都得把它们弄清楚，用对地方。
这样才能保证我们的工程质量过硬，让那些建筑物稳稳地立在那儿。
别小看了这小小的击实试验，它可是起着大作用呢！所以啊，大家可得好好对待它，让它为我们的工作和生活贡献力量！。
浅析击实试验的试验步骤及影响因素

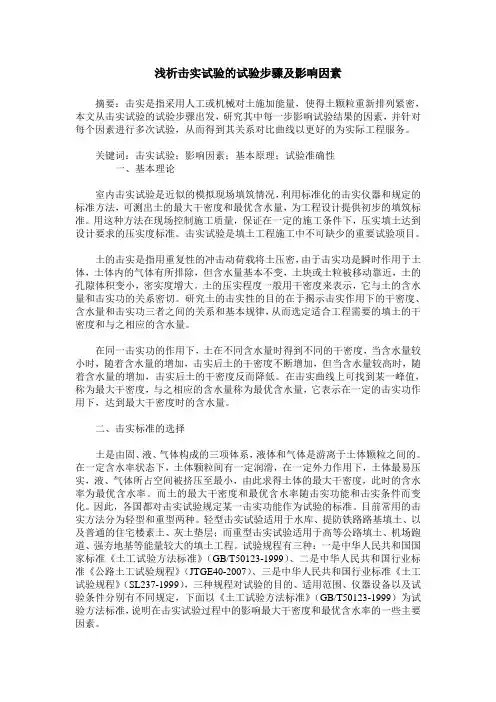

浅析击实试验的试验步骤及影响因素摘要：击实是指采用人工或机械对土施加能量，使得土颗粒重新排列紧密，本文从击实试验的试验步骤出发，研究其中每一步影响试验结果的因素，并针对每个因素进行多次试验，从而得到其关系对比曲线以更好的为实际工程服务。
关键词：击实试验；影响因素；基本原理；试验准确性一、基本理论室内击实试验是近似的模拟现场填筑情况，利用标准化的击实仪器和规定的标准方法，可测出土的最大干密度和最优含水量，为工程设计提供初步的填筑标准。
用这种方法在现场控制施工质量，保证在一定的施工条件下，压实填土达到设计要求的压实度标准。
击实试验是填土工程施工中不可缺少的重要试验项目。
土的击实是指用重复性的冲击动荷载将土压密，由于击实功是瞬时作用于土体，土体内的气体有所排除，但含水量基本不变，土块或土粒被移动靠近，土的孔隙体积变小，密实度增大。
土的压实程度一般用干密度来表示，它与土的含水量和击实功的关系密切。
研究土的击实性的目的在于揭示击实作用下的干密度、含水量和击实功三者之间的关系和基本规律，从而选定适合工程需要的填土的干密度和与之相应的含水量。
在同一击实功的作用下，土在不同含水量时得到不同的干密度，当含水量较小时，随着含水量的增加，击实后土的干密度不断增加，但当含水量较高时，随着含水量的增加，击实后土的干密度反而降低。
在击实曲线上可找到某一峰值，称为最大干密度，与之相应的含水量称为最优含水量，它表示在一定的击实功作用下，达到最大干密度时的含水量。
二、击实标准的选择土是由固、液、气体构成的三项体系，液体和气体是游离于土体颗粒之间的。
在一定含水率状态下，土体颗粒间有一定润滑，在一定外力作用下，土体最易压实，液、气体所占空间被挤压至最小，由此求得土体的最大干密度，此时的含水率为最优含水率。
而土的最大干密度和最优含水率随击实功能和击实条件而变化。
因此，各国都对击实试验规定某一击实功能作为试验的标准。
目前常用的击实方法分为轻型和重型两种。
击实试验实验步骤
击实试验实验步骤嘿，朋友们！今天咱就来讲讲击实试验的实验步骤。
这可真是个有趣又重要的事儿呢！咱先得准备好那些要被“折腾”的土样，就像厨师要准备好食材一样。
把土样处理得匀匀的，不能有大疙瘩小疙瘩的。
然后呢，把那家伙什儿——击实仪摆好喽。
这就好比战士要把自己的武器擦得亮亮的，准备上战场啦。
接着，根据要求把土样放进那个圆柱形的模具里。
这一步可得小心点儿，就跟给小宝宝穿衣服似的，得轻手轻脚的，可别弄撒了。
放好了土样，就该开始“打击”啦！一下又一下，有节奏地进行着。
这感觉就像敲鼓似的，嘿，还挺带劲呢！你说这土样是不是就像那接受磨练的勇士呀，被这么一顿“敲打”。
每打一层，还得把表面刮平，就跟给地板打蜡似的，得弄得平平整整的。
这样一层一层地打，一层一层地刮平，可别嫌麻烦。
这就跟盖房子一样，基础得打牢了，不然房子能结实吗？打完了之后，还得量量这土样的高度呀、密度呀啥的。
这就好比给人量身高体重，得知道个具体数据不是。
你想想看，要是没这些步骤，咱能知道这土到底实不实呀？能知道它能不能经得起考验呀？做这个击实试验呀，就像一场小小的冒险。
每一步都得认真对待，不能马虎。
就像走钢丝一样，稍微一个不小心，可能就前功尽弃啦。
所以呀，朋友们，可别小瞧了这击实试验的实验步骤。
每一个小细节都可能影响到最后的结果呢。
咱得像爱护宝贝一样对待这个实验，才能得出准确可靠的结论呀！这可不是闹着玩的事儿呢！咱得认真，再认真！让我们一起把这个击实试验做好，为工程建设啥的出一份力，你们说好不好呀！。
定第五章--土的击实试验
第五章击实试验第一节击实试验的基本原理一、基本概念1. 土的压实性工程中，用于填筑路堤等的填料均处于松散的三相状态，在以机械方法施加击实功能的条件下，可以压实增加密度，使其具有足够的强度、较小的压缩性和很小的透水性。
土的这种通过碾压施以一定压实功能，密度增加的特性称为土的压实性。
在用粘性土作为填筑材 表示填土的密实性。
料时，常用干密度d2. 击实试验为了获得最理想的压实效果，需要充分了解土的压实特性，其中，影响压实特性的主要因素是含水率和施加的压实功能。
为此，在工程实践中常常在模拟现场施工条件(包括施工机械和施工方法)下，找出压实密度与填土含水率之间的关系，从而获得压实填土的最佳密度（既最大干密度）和相应的最优含水率。
击实试验就是为了这种目而利用标准化的击实仪具，得到土的最大干密度与击实方法（包括土的含水率和击实功能等）的关系，据以在现场控制施工质量，保证在一定的施工条件下压实填土达到设计的密实度标准。
所以击实试验是填土工程如路堤、土坝、机场跑道及房屋填土地基设计施工中不可缺少的重要试验项目。
工程经验表明，欲将填土压实，必须使其含水率降低在饱和状态以下，即要求土体处于三相介质的非饱和状态。
土在瞬时冲击荷载重复作用下，颗粒重新排列，其固相密度增加，气相体积减少；当锤击力作用于土样时，首先产生压缩变形，当锤击力消失后，土又出现了回弹现象。
因此，土的击实过程，即不是固结过程，也不同于一般压缩过程而是一个土颗粒和粒组在不排水条件下的重新组构过程。
用击实试验模拟现场土的压实，这是一种半经验方法。
由于土的现场填筑辗压和室内击实试验具有不同的工作条件，两者之间的关系是根据工程实践经验求得的，因此很多国家以及一个国家的不同部门就可能有其自用的击实试验方法及仪器。
图5.1击实仪国内常用的击实试验仪器如图5.1，主 1—击实筒；2—护筒；要包括击实筒和击锤两部分，仪器型号和试 3—导筒；4—击锥；5—底板 验方法不同，其尺寸参数各异。
击实试验方法
学科：工程地质学词目：击实试验英文：proctor compaction test释文：击实试验是用锤击实土样以了解土的压实特性的一种方法。
这个方法是用不同的击实功（锤重×落距×锤击次数）分别锤击不同含水量的土样，并测定相应的干容重，从而求得最大干容重、最优含水量，为填土工程的设计、施工提供依据。
击实试验可分标准击实法和单层击实法两种。
[压实度检测方法对于分层回填的输水管线等要检测每一层回填压实后的压实度，以确定是否满足设计要求。
该试验首先采用标准的击实方法，确定土的密度与含水率的关系，从而确定土的最大干密度与最优含水率。
现场采用环刀法取样，测定压实后的干密度，与标准干密度对比计算出压实度。
1、击实试验该试验可采用轻型击实和重型击实两种方法。
轻型击实试验适用于粒径小于5mm的粘性土，其单位体积击实功能为592.2kJ/m3；重型击实试验适用于粒径小于20mm的土，其单位体积击实功能为2684.9kJ/m3。
1.1 仪器设备1.1.1 击实仪：由击实筒、击锤和护筒组成，其尺寸应符合下表规定。
击实仪主要部件尺寸规格表1.1.2 击实仪的击锤应配导筒，击锤与导筒间应有足够的间隙使锤能自由下落。
1.1.3 天平：称量200g，分度值0.1g。
1.1.4 台秤：称量10kg，分度值5g。
1.1.5 标准筛：孔径为20mm圆孔筛和5mm标准筛。
1.1.6 试样推出器：宜用螺旋式千斤顶或液压式千斤顶，如无此类装置，也可用刮刀和修土刀从击实筒中取出试样。
1.1.7 其他：烘箱、喷水设备、碾土设备、盛土器、修土刀和保湿设备等。
1.2 操作步骤1.2.1 试样制备采用干法制备。
取一定量的代表性风干土样（轻型约为20kg，重型约为50kg），放在橡皮板上用木碾碾散，并分别按下列方法备样 m（1）轻型击实试验过5mm筛，将筛下土样拌匀，并测定土样的风干含水率。
根据土的塑限预估最优含水率，按依次相差约2%的含水率制备一组（不少于5个）试样，其中应有2个含水率大于塑限，2个含水率小于塑限，1个含水率接近塑限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
击实试验
（一）试验目的
在击实方法下测定土的最大干密度和最优含水率，是控制路堤、土坝和填土地基等密实度的重要指标。
（二）试验原理
土的压实程度与含水率、压实功能和压实方法有密切的关系。
当压实功能和压实方法不变时，土的干密度随含水率增加而增加，当干密度达到某一最大值后，含水率继续增加反 而使干密度减小，能使土达到最大密度的含水率，称为最优含水率ωop ，与其相应的干密度 称为最大干密度ρdmax 。
（三）仪器设备
1．击实仪：如附图6－1所示。
锤质量2.5kg ，筒高116mm ，体积947.4cm 3。
2．天平：称量200g ，分度0.01g 。
3．台称：称量10kg ，分度值5g 。
4．筛：孔径5mm 。
5．其它：喷水设备、碾土器、盛土器、推土器、修土刀等。
（四）操作步骤
1．制备土样：取代表性风干土样，放在橡皮板上用木碾碾散，过5mm 筛，土样量不 少于20kg 。
2．加水拌和：预定5个不同含水量，依次相差2％，其中有两个大于和两个小于最优 含水量。
所需加水量按下式计算： ()o o wo w m m ωωω-+=1
式中：m w —所需加水质量，g ；
m w o —风干含水率时土样的质量，g ；
ωo —土样的风干含水率，％；
ω—预定达到的含水率，％。
·10·
按预定含水率制备试样，每个试样取
2.5kg ，平铺于不吸水的平板上，用喷水设
备向土样均匀喷洒预定的加水量，并均匀拌
和。
3．分层击实：取制备好的试样600～
800g ，倒入筒内，整平表面，击实25次，
每层击实后土样约为击实筒容积1/3。
击实
时，击锤应自由落下，锤迹须均匀分布于土
面。
重复上述步骤，进行第二、三层的击实。
击实后试样略高出击实筒（不得大于
6mm ）。
4．称土质量：取下套环，齐筒顶细心
削平试样，擦净筒外壁，称土质量，准确至
0.1g 。
附图6－1 击实仪示意图
5．测含水率：用推土器推出筒内试样，从试样中心处取2个各约15～30g土测定含水率，平行差值不得超过1％。
按2～4步骤进行其它不同含水率试样的击实试验。
（五）试验注意事项
1．试验前，击实筒内壁要涂一层凡士林。
2．击实一层后，用刮土刀把土样表面刨毛，使层与层之间压密，同理，其它两层也是如此。
3．如果使用电动击实仪，则必须注意安全。
打开仪器电源后，手不能接触击实锤。
（六）计算及绘图。
