【最新】楼梯灯双控开关电路图
两个或多个开关控制一盏灯的电器接线图(2种方式)
两个或多个开关控制一盏灯的电器接线图
方式一
双联开关的安装
双联开关一般用于在两处用两只双联开关控制一盏灯。
双联开关的安装方法与单联开关类似，但其接线较复杂。
双联开关有三个接线端，分别与三根导线相接，注意双联开关中连铜片的接线桩不能接错，一个开关的连铜片接线桩应和电源相线联接，另一个开关的连铜片接线桩与螺口灯座的中心弹簧片接线桩联接。
每个开关还有两个接线桩用两根导线分别与另一个开关的两个接线桩联接。
待接好线，经过仔细检查无误后才能通电使用。
对于楼道和楼梯照明，多采用双控方式(有的长楼道采用三地控制)，在楼道和楼梯人口安装双控跷板开关，其特点是在任意人口处都可以开闭照明装置。
其原理接线图见图2。
还是画一下吧：灯泡的多地控制
灯泡的多地控制
方式二
两个或多个开关控制一盏灯的电器接线图
图一：采用控制按钮和交流接触器来实现。
按下SW1-2、SW2-2……SW n-2中的任何一个都能激发交流接触器得电，触点J-1吸合，灯亮。
按下SW1-1、SW2-1……SWn-1任何一个都能关闭灯。
可以将一个常开按钮和常闭按钮装在一个暗箱中实现一个地方的开和关。
图二：采用单向可控硅来实现，整流桥实现交直流转换。
详细论述见：/content/10/0808/22/680266_44630559.sht ml。
一线水电工之双控开关接线图的三种接法详解及楼梯双联接线方法

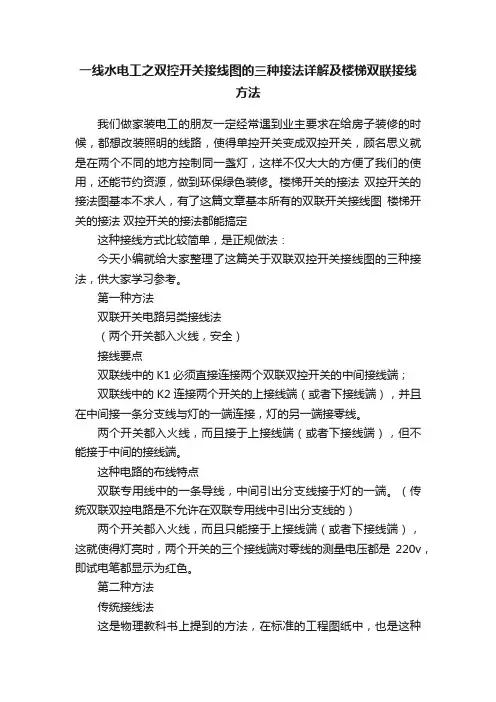

一线水电工之双控开关接线图的三种接法详解及楼梯双联接线方法我们做家装电工的朋友一定经常遇到业主要求在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，顾名思义就是在两个不同的地方控制同一盏灯，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。
楼梯开关的接法双控开关的接法图基本不求人，有了这篇文章基本所有的双联开关接线图楼梯开关的接法双控开关的接法都能搞定这种接线方式比较简单，是正规做法：今天小编就给大家整理了这篇关于双联双控开关接线图的三种接法，供大家学习参考。
第一种方法双联开关电路另类接线法（两个开关都入火线，安全）接线要点双联线中的K1必须直接连接两个双联双控开关的中间接线端；双联线中的K2连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
这种电路的布线特点双联专用线中的一条导线，中间引出分支线接于灯的一端。
（传统双联双控电路是不允许在双联专用线中引出分支线的）两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。
第二种方法传统接线法这是物理教科书上提到的方法，在标准的工程图纸中，也是这种接线法。
很常见。
第三种方法另类省线法（存在安全隐患）虽说理论上存在安全隐患，但在家庭布线中，经常用这种方法，布线，省去很多的工作量，和线材。
现在的铜线可是非常的贵了。
特别是搞包工包料的，都是用这种接线法的多。
省线省钱嘛。
接线要点两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。
开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。
思路很简单。
用好点的开关，不会轻易短路的。
这里给大家一个特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
楼梯双联双控开关接线方法图解
楼梯双联双控开关接线方法图解如果家里的空间有点，一个开关控制一个用电器就会无法瞒住我们的需求。
比如，我们在楼下开了楼梯的电灯，然后上了楼之后，想要关电灯，那么就需要在楼上也有个开关能够控制楼梯的电灯。
下面小编就来和大家说说家庭双联双控开关的接线方法，让生活多一些方便。
什么是双联双控开关：说起来，单联双控开关和双联单控开关的定义是差不多的，唯一的区别就是双联是两个按钮的开关，单联就只是一个按钮的开关。
双联开关就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
下面我们具体来了解一下“联”、“控”分别代表什么意思，或者也可以称为单极、双极、三极开关。
1、所谓“位”，又称为“联”，就是指在一个面板上，有几个开关功能模块。
“一位”就是有一个开关，“两位”就是有两个开关，能分别控制两个用电设备。
2、所谓“控”，即一个开关选择性地控制几条电路。
如双控开关，以字母a、b表示电路，即开关的过程就是接通a断开b，或接通b断开a的过程。
两条线路不会同时开启，也不会同时断开。
在家庭中，可以使用两个双控开关，通过一定排线规则，实现在两个地方控制一个电器的功能，而这种功能较多地应用于在客厅、卧室的照明上。
双联双控开关接线方法：双联双控开关接线方法一双联双控开关接线方法二（标准）双联双控开关接线方法三（省线法）双联双控开关的接线是先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线要点：1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
双控开关的电路原理图
双控开关的电路原理图双控开关的电路原理图所谓双控开关，是由两个独立的单刀双掷开关组合来实现的，现在市场上几乎每个品牌和系列的开关都有单极和双极的，那个双极的就是我们这里用的。
从上面的图上可以看出无论你拨动哪个开关（K1或K2），整个电路的状态都会切换（连通和断开），这就实现了任何一个开关都可以随时打开或关掉所控制的灯，这就是双控。
同样，三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯，它的电路复杂一点，用到了一个双刀双掷开关：双控开关：三控开关的连接也比较复杂，用两个接线排（下面那两个东西）接成模块，做上标记，用的时候只需要把每根线接到相应的端子上就可以了。
最常用的还是双控开关，而且多数情况下是把原有的一个单控开关改成双控，下图就是这种情况：单控开关改为双控开关的接线图：稍微解释一下：图中A、B就是原有线路中的开关线，把原有的单极开关（K）拿掉，换上双极开关（K1），通过走线槽由这个原有的开关盒（K1）过3根线到新的开关盒（K2），图中A、B两根线不必区分，也就是说哪根是A哪根是B无所谓，双极开关中的两个极（K1、K2中垂直方向并排的那两组开关端子）也不必区分。
双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。
现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。
双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的时候是这样的，控制灯具，在施工规范上是这样规定的，灯具控制L相线也就是我们常说的控制火线，在控制开关的面板上，加上一根回路线的是，双控开关，加上两个回路，三个控制点的可以三控，这种情况主要是在楼梯上用。
电机与楼梯灯线路及安装图
电动机SB开关和KM接触器双重联锁正反转控制线路原理图工作原理:
线路测量：（假设接触器线圈直流电阻为500Ω）
1、Rab = ∞
2、按下SB2, Rab = 500Ω,再按下按下SB1,此时Rab = ∞,说
明左边（正转）支路能正常运行和停止。
3、同理按下SB3,重复2步骤及结果,检验右边（反转）支路能
否正常运行和停止。
4、同时按下SB2和SB3,及同时按下KM1和KM2，此时Rab = ∞,
说明能双重互锁（连锁）。
5、将表笔测c、d和e、f两端,Rcd、Ref分别为∞,此时分别按
下SB2和SB3, Rcd、Ref分别为0Ω。
说明正、反转都能自
锁。
双重联锁正反转控制线路原理图各元件接线端编号图
双重联锁正反转控制线路各元件位置布置图及对应编号
（注意：原则上是“上进下出”、“左进右出”除熔断器外）
说明：不同规格或型号的SB和KM,它们常闭、常开位置有不同,注意用万用表测量清楚.。
《楼梯双控灯的安装》课件
某商业场所楼梯双控灯的安装
案例描述
本案例介绍了商业场所中楼梯双控灯的安装过程，包括商业场所的 特点、电路设计、材料选择、安装步骤等。
案例分析
通过这个案例，我们可以了解到商业场所中楼梯双控灯的特殊需求和 解决方案，以及商业场所电路设计和安装规范等方面的知识。
实际应用案例三
案例名称
某办公楼楼梯双控灯的安装
04
CATALOGUE
案例分析
实际应用案例一
案例名称
某家庭住宅楼梯双控灯的安装
案例描述
本案例介绍了一个家庭住宅中楼梯双控灯的安装过程，包括电路设 计、材料选择、安装步骤等。
案例分析
通过这个案例，我们可以了解到家庭住宅中楼梯双控灯的常见问题 和解决方案，以及实际操作中的注意事项和技巧。
实际应用案例二
双控灯开关：用于控制两 个不同位置的灯具。
电线：用于连接开关和灯 具。
设计电路图
根据需要，设计电路图，确定开关和 灯具的连接方式。
确保电路图符合安全规范，遵循国家 电气安全标准。
安装开关和灯具
01 根据电路图，连接电线，确保电线连接正 确、牢固。
02 将开关固定在预定的位置，使用螺丝刀拧 紧螺丝。Fra bibliotek0102
03
确保电源关闭
在安装过程中，始终确保 电源处于关闭状态，以避 免触电风险。
使用合适的工具
使用合适的工具和材料， 如螺丝刀、电钻等，确保 安装过程中的安全。
遵循电气规范
遵循国家或地区的电气规 范和标准，确保安装的灯 具符合安全要求。
安装质量检查
检查电线连接
确保电线连接牢固，无裸 露的电线头，避免短路或 触电。
节能环保
双控开关的接线图
双控开关的接线图。
[ 标签：双控开关, 接线图 ] ╋YONG & 2009-05-21 21:35
最好在加上文字叙述
满意答案好评率：66%
双控开关也称双联开关，它一般应用在楼梯上下层或走道的两头等两个不同的地方，能各自独立控制同一盏电灯的点亮或熄灭。
如图提供了三种不同的接法， S1、S2均为1×2单刀双掷开关，它们都能各自独立控制灯E点亮或熄灭。
其中图(b)接法，因每个开关内都同时存在电源的相线与零线，所以安装时比较方便，但维修时需特别注意要谨防相、零线两端头短路
好:58
不好:29
原创:14
非原创:10
疯子2回答采纳率:21.7% 2009-05-20 21:24
╋YONG&的感言：谢谢
原创答案好评率：82%
下图是双控灯的原理图，任意一个开关的闭合/断开都可以控制灯泡的亮/灭.。
电灯开关多种接线方法及实物图
双联开关接法双联开关接线图楼梯开关的接法双控开关的接法这种接线方式比较简单，是正规做法：
下面是实物示例图:
下面是双联开关的实物：
上图是双联开关实物图
上图是双联开关实物图
请注意，双联开关有三个接线孔的，买开关时看清楚。
双联开关有两种接法，下图供参考！
上图的第一种接法也行，不太安全，不建议使用这种方法，关掉后有两种状态，一种是两根都是火线，一种两根都是零线，如果用的是日光灯，或节能灯，在关掉后晚上会有微光闪烁。
下图是三联开关的接法，公供参考！
下图是五联开关的接法！
下图是双联开关的三种接法
下图是单联开关接法。
两个开关楼梯电灯电路图
两个开关楼梯电灯电路图普通开关是做不了的。
只能用单刀双掷开关（亦称双联开关）才能实现楼上、楼下都可控制一盏灯。
单刀双掷开关一个双联双位开关，两个双联单开关，控制楼梯两个灯怎么接啊这样接接就不会有问题，如图：火线要接在K2-2开关的中间公共触点上。
整个电路等于是2个两地一灯电路，只不过两灯进火线和零线分别是并联在一起的。
二楼的两位双控开关K2和K2-2是分开的【虽然是装在同一个面板上，但在电气上没有联系】，互不影响，也就是说K1和K2控制灯2【楼下的灯】，K2-2和K3控制灯1【楼上的灯】，如果这样解释还不够清楚谁会做触摸开关电路图？触摸开关电路如上图所示，图中虚线右部为普通电源布线，左部为触摸式灯开关线路。
开关主回路由VDl一VD4和VS组成，集成块A等组成开关的控制回路。
R5 、VD5和C3组成简单的电阻降压稳压线路，输出12V左右的直流电供控制回路等用电。
LED为弱光指示，用于夜间指示触摸开关的位置，方便使用。
如不需要弱光指示，用导线将LED的正负引脚焊点短接即可。
集成电路A是——块双D触发器，分别接成一个单稳态电路和一个双稳态电路。
单稳态电路的作用是对触摸信号进行脉冲展宽整形，保证每次触摸动作都可靠。
双稳态电路用来驱动晶闸管VS的开通或关闭。
M是触摸电极片，手指摸一下M，人体泄漏的交流电在电阻R2上的压降，其正半周信号进入A的3脚即单稳态电路的CP端，使单稳态电路翻转进入暂态，其输出端Q即1脚由原来的低电平跳变为高电平，此高电平经R3向Cl充电，使4脚即R端电位上升，当上升到复位电平时，单稳态电路复位，1脚恢复低电平。
所以每触摸一次电极片M，1脚就输出一个固定宽度的正脉冲。
此正脉冲将直接加到11脚即双稳态电路的CP端，使双稳态电路翻转一次，其输出端Q即13脚电平就改变一次。
当13脚为高电平时，VS的门极通过R4获得正向触发电流而开通，即电子开关闭合，电灯点亮发光。
这时电容C3两端的电压会跌落到3V左右，发光管LED熄灭，但A仍能正常工作。
最新双联双控开关电路图
双联双控开关电路图双联双控开关电路图什么叫双联?一个面板上两个健，分别控制两个电源什么叫双控?双控的意思是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关闭客厅灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情。
所以双联双控就是指不同地方的两个面板上各两个健，共控制两个电源达到在不同地方可以控制同一设备(如,照明灯).开关插座的常用术语1. 多位开关：几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
2. 双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
3. 夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
特别提醒:此类开关的缺点是:a.带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；b.荧光靠反射光，几年以后则会更暗。
4. 调光开关：可开关并可通过旋钮可以调节灯光强弱。
注意：不能与节能灯配合使用。
5. 10A：满足家庭内普通电器用电限额。
6. 16A：满足家庭内空调或其它大功率电器(热水器)，注意：你所使用的电器的插头规格。
7. 插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机、空调等，还有单独控制镜前灯等。
8. 边框、面板：组装式开关插座，可以调换颜色，拆装方便，风格自由。
9. 空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
10. 暗盒：安装于墙体内，走线前都要预埋。
11. 146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。
注意：长型暗盒才能安装。
12. 多功能插座：可以兼容老式的及国外制式的圆脚插头、方脚插头等等。
13. 转换插座：中国制式的电器采用的是国标。
如果出国使用要经过插座转换有些还要电压转换。
14. 特殊开关：遥控开关、声光控开关、遥感开关等等。
