瓦楞纸板耐破度测定法
包装瓦楞纸瓦楞纸板耐破强度的测定方法
4.2.2 瓦楞纸板厚度：单瓦楞纸板厚度应高于表 2 所规定相应楞高的下限值。双瓦楞纸板厚度应高于表 2 所规定相 应两种楞高的下限值之和。 4.2.3 瓦楞纸板的宽度、长度由供需双方协商确定。 5 技术要求 5.1 材料 5.1.1 箱纸板应符合 G/T13024 的规定。 5.1.2 瓦楞原（或芯）纸应符合 G/T13023 的规定。 5.1.3 采用淀粉粘合剂或其他具有同等效果的粘合剂。 5.2 瓦楞纸板 5.2.1 瓦楞纸板的各项技术指标应不低于表 1 的规定。 5.2.2 瓦楞纸板的粘合强度应不低于 588N/m。 5.2.3 瓦楞纸板的交货水分（按在线水分）为（14±2）%。 5.2.4 瓦楞纸板的外观：表面应平整、清洁，不许有缺材、薄边，切边应整齐，粘合牢固，其脱胶部分之和每平方 米不大于 20cm2。 6 试验方法 6.1 试样的采取及处理按 GB/T450 和 GB/T10739 的规定进行. 6.2 厚度的测定按 GB/T6547 地规定进行。 6.3 长度、宽度尺寸用精度为 1mm 的钢卷尺或直尺检测。 6.4 边压强度按 GB/T6546 的规定进行。 6.5 耐破强度按 GB/T6545 的规定进行。 6.6 粘合强度按 GB/T6548 的规定进行。 6.7 瓦楞纸板的交货水分可以用快速水分测定仪测定，也可按 GB/T462 的规定进行，但无需恒温恒湿处理。 6.8 瓦楞纸板的外观质量按肉眼观察评定。 7 检验规则 7.1 以一次交货数量为一批，样本单位为张。 7.2 供方应保证出厂的产品符合本标准的要求，并附有质量检验合格证书。 7.3 交收检验抽样方案按 GB/T2828 规定进行。交收抽样项目分类、检验水平、抽样合格质量水平（AQL）按表 3 规定进行。 表3
由两层箱纸板、两层波纹状的瓦楞原纸及一层瓦楞芯纸粘合而成的瓦楞纸板。 3.2 代号
实验五纸板与瓦楞纸板耐破度的测定
实验五 纸板与瓦楞纸板耐破度的测定一、 实验目的1、掌握纸板与瓦楞纸板耐破度的测定方法（GB/T 1539—1989、GB/T 6545—1998）2、熟悉仪器的原理及使用方法；3、了解此强度指标对纸板、瓦楞纸箱质量的作用。
4、了解和分析试验误差。
二、 实验原理本仪器是将试样放在上下夹环之间，气压推动上夹环下压，试样破裂时能自动返回；下夹环上有胶膜，传动加压机构通过油缸活塞将甘油压入胶膜，使试样受压，直至破裂，油液自动返回卸压。
而电控部分采用集成电路和可控硅技术，完成对试样的自动测试，试样破裂时的最大压力在数码显示窗上显示出来。
本仪器是由主体及电控箱两部分组成。
主体部分如图6所示。
三、 试样及仪器仪器：耐破度测定仪、可调距切纸刀四、 实验步骤1、开机预热30分钟；2、按下除复位键以外的任代号键，仪器进入工作状态。
3、开空压机，打开气源，向上拉起调压阀钮，调节调压阀（逆时针为降低），主机上压力表显示0.3MPa ，不许超过0.5Mpa ，按下调压阀旋钮，压力值被锁定。
；4、设置试样定量：a. 按“定量设置”键，进入置数状态；b. 按“△、▽”键，置入被测试样的定量。
c. 按“定量设置”键确认。
5、按GB 450进行纸与纸板的试样采集。
图6 瓦楞纸板耐破度测定仪6、按国标要求裁下试样：GB/T 1539—1989《纸板耐破度的测定法》的试样尺寸为100mm ×100mm ，正、反面各10个；GB/T 6545《瓦楞纸板耐破强度的测定法》的试样尺寸要求比仪器的夹环大，也是正、反面各10个；7、按GB 10739进行纸与纸板的预处理。
8、装试样于上、下夹环之间，；9、按“测试”键，仪器自动完成一次工作循环； 10、更换试样进行下一次试验，直到一组试验完毕。
11、提取测试数据：a.一组试验完毕，重复按动“提取”键，可提取显示每次试验的测试数据及该组数据中的最大值和最小值。
b.按“平均值”、“变异系数”或“耐破指数”键，可提取显示一组试验数据的平均值、变异系数及耐破度指数。
五层瓦楞纸板耐破强度测试标准
五层瓦楞纸板耐破强度测试标准
一、试样制备
1.1 选取适当规格和尺寸的五层瓦楞纸板作为测试试样，保证试样表面平整、无破损、无气泡。
1.2 试样应具有代表性，避免使用异常或不合格的纸板。
1.3 试样制备过程中应保持清洁，避免污染。
二、测试设备
2.1 耐破强度测试仪应符合相关标准和规定，具有高精度、高稳定性、高可靠性。
2.2 测试仪的量程应满足测试要求，并具有自动校准功能。
2.3 测试仪应具有显示、记录和打印功能，以便观察和记录试验结果。
三、试验方法
3.1 将试样放置在测试仪的工作台上，确保试样平整、无扭曲。
3.2 设置测试仪的参数，包括加载速率、加载时间等，按照相关标准进行设置。
3.3 启动测试仪，对试样施加压力，直至试样破裂。
记录试验过程中的最大压力值。
四、试验次数
4.1 每个试样应进行至少三次试验，以获得可靠的测试结果。
4.2 试验次数可根据实际情况进行调整，以满足测试精度的要求。
五、结果处理
5.1 记录每次试验的最大压力值，取平均值作为最终的耐破强度值。
5.2 对数据进行统计分析，计算标准差、变异系数等指标，以评估数据的稳定性和可靠性。
5.3 根据测试结果，对五层瓦楞纸板的耐破强度进行评价，提出改进意见和建议。

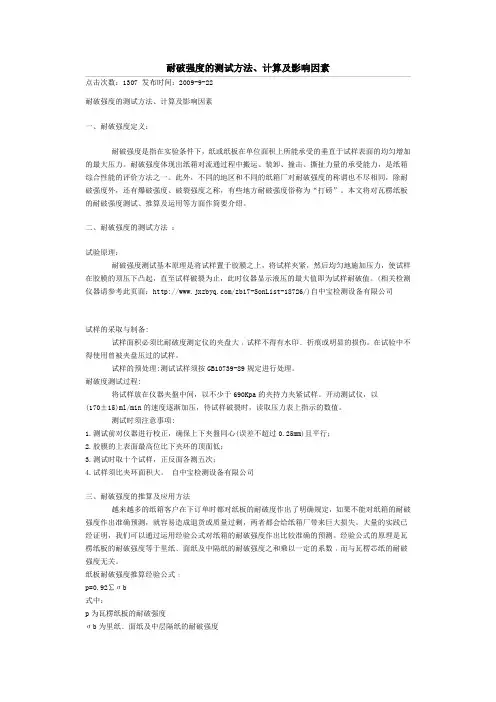

耐破强度的测试方法、计算及影响因素
耐破强度的测试方法、计算及影响因素点击次数：1307 发布时间：2009-9-22耐破强度的测试方法、计算及影响因素一、耐破强度定义：耐破强度是指在实验条件下，纸或纸板在单位面积上所能承受的垂直于试样表面的均匀增加的最大压力。
耐破强度体现出纸箱对流通过程中搬运、装卸、撞击、撕扯力量的承受能力，是纸箱综合性能的评价方法之一。
此外，不同的地区和不同的纸箱厂对耐破强度的称谓也不尽相同，除耐破强度外，还有爆破强度、破裂强度之称，有些地方耐破强度俗称为“打磅”。
本文将对瓦楞纸板的耐破强度测试、推算及运用等方面作简要介绍。
二、耐破强度的测试方法：试验原理：耐破强度测试基本原理是将试样置于胶膜之上，将试样夹紧，然后均匀地施加压力，使试样在胶膜的顶压下凸起，直至试样破裂为止，此时仪器显示液压的最大值即为试样耐破值。
(相关检测仪器请参考此页面：/zb17-SonList-18726/)自中宝检测设备有限公司试样的采取与制备:试样面积必须比耐破度测定仪的夹盘大﹐试样不得有水印﹑折痕或明显的损伤。
在试验中不得使用曾被夹盘压过的试样。
试样的预处理:测试试样须按GB10739-89规定进行处理。
耐破度测试过程:将试样放在仪器夹盤中间，以不少于690Kpa的夹持力夹紧试样。
开动测试仪，以(170±15)ml/min 的速度逐渐加压，待试样破裂时，读取压力表上指示的数值。
测试时须注意事项:1.测试前对仪器进行校正，确保上下夹盤同心(误差不超过0.25mm)且平行；2.胶膜的上表面最高位比下夹环的顶面低；3.测试时取十个试样，正反面各测五次；4.试样须比夹环面积大。
自中宝检测设备有限公司三、耐破强度的推算及应用方法越来越多的纸箱客户在下订单时都对纸板的耐破度作出了明确规定，如果不能对纸箱的耐破强度作出准确预测，就容易造成退货或质量过剩，两者都会给纸箱厂带来巨大损失。
大量的实践已经证明，我们可以通过运用经验公式对纸箱的耐破强度作出比较准确的预测。
瓦楞纸 耐破强度要求标准
瓦楞纸耐破强度要求标准瓦楞纸是一种常见的包装材料，它的耐破强度直接影响着包装箱的质量和保护性能。
对于瓦楞纸耐破强度的要求标准十分重要。
本文将就瓦楞纸的耐破强度要求标准进行详细介绍，涉及相关的规定、测试方法、影响因素等内容。
一、耐破强度的定义瓦楞纸的耐破强度是指在一定的试验条件下，瓦楞纸在承受外力作用下所能承受的最大拉力，通常以单位面积的标准来表示，常见的单位有千帕（kPa）、克力/厘米（g/cm）、牛顿/毫米（N/mm）等。
二、耐破强度的要求标准1.国际标准在国际上，对于瓦楞纸的耐破强度要求，通常采用ISO国际标准。
ISO 2759 "纸和纸板 - 耐破强度 - 金鱼法"是国际上广泛采用的对纸张、纸板及瓦楞纸的耐破强度进行测试的标准。
按照ISO 2759标准，瓦楞纸的耐破强度测试应当在标准大气条件下进行，测试试件的尺寸和样式也有详细的要求。
2.国家标准国内对瓦楞纸的耐破强度要求也有相应的国家标准。
《GB/T 6546-2009 瓦楞纸耐破强度的测定》是我国对瓦楞纸耐破强度要求的标准，其中包括测试方法、测试样品的制备、实验仪器的要求等内容，是中国在瓦楞纸耐破强度测试方面的权威标准。
三、测试方法瓦楞纸的耐破强度测试通常采用金鱼法或万能试验机法。
金鱼法是将试样放在夹具间进行测试，通过拉力测试仪对试样施加拉力并记录其破裂力值，从而计算耐破强度。
而万能试验机法则是将试样放在夹具间进行测试，通过万能试验机施加拉力，直到试样被拉破，然后根据拉力和破裂口的长度计算其耐破强度。
四、影响因素影响瓦楞纸耐破强度的因素有很多，其中包括纸板的品种、纤维的品质、纸板的厚度、湿度等。
纤维品质的好坏直接影响到纸板的耐破强度，因此在生产过程中应当选择原料，严控生产工艺，确保纸板的质量。
湿度对瓦楞纸的耐破强度也有一定的影响，过高或过低的湿度都会降低瓦楞纸的耐破强度。
五、结论瓦楞纸的耐破强度是保证包装质量的重要指标，不同国家和地区有相应的测试标准和方法。
瓦楞纸板五项性能测试方法
瓦楞纸板五项性能测试方法瓦楞纸板五项性能测试方法瓦楞纸板和瓦楞纸箱的边压强度、耐破强度、戳穿强度、粘合强度和抗压试验等五项性能测试方法。
性能测试必须对所以试样进行前处理。
就是将试样放在温度23℃±2℃,湿度50％±5％的恒温恒湿的环境里处理24小时后作试验。
一、边压强度的测试仪器：BF-F-200A压缩试验仪，又名微电脑边压强度试验机，边压强度试验机，边压试验机，微电脑环压强度试验机，环压强度试验机，环压试验机在瓦楞方向上，一定厚度（25mm）的瓦楞纸板，单位长度所能承受的垂直均匀增大的力，称为瓦楞纸板的边压强度。
边压强度的单位是：N/m。
从三个样箱上各取三块规格为100mm±0.5mm×25mm±0.5mm,无印刷、无机械压痕、破损的试样共九块。
边压强度测试的仪器是压缩强度试验仪BF-F-200A试验机的主要参数是：测量范围：0-3000N准确度：±1％显示值相对变动值：＜1％最小读数值:1N上压板下降速度:12.5mm＜min下压板板面尺寸:120mm×120mm边压强度的测试方法是将试样置于试验仪下压板正中间，使试样的瓦楞方向垂直于两压板，用导块支持试样，使试样的表面垂直于压板，开动试验仪施加压力。
当加压接近50N时移开导块，直至试样压坏，记录试样所能承受的最大压力。
读数要求精确至1N。
对测试结果，求出算术平均值，并按下列公式计算出边压强度。
R=F×1000÷L式中:R-边压强度单位N/m；F-试样承受最大压力N；L-试样长边尺寸mm。
边压强度的单位是N/m，而试样的长边尺寸为100mm，这就需要进行数据处理。
首先把100mm转换为0.1m，按上述公式计算。
假设测试中试样承受的最大压力算术平均值为680N，经过数据处理就是：680N/0.1m=6800N/m那么，按上述公式列出，该试样的边压强度值为：6.80×103N/m瓦楞纸板的边压强度直接影响瓦楞纸箱的支撑强度。
瓦楞纸 耐破强度要求标准
瓦楞纸耐破强度要求标准瓦楞纸是一种由瓦楞纸芯夹在两层平面纸板中夹合而成的纸质材料，由于其特殊的结构和材料组成，使得其在包装和运输领域得到了广泛的应用。
在实际使用中，瓦楞纸的耐破强度是其品质评价的重要指标之一，耐破强度的好坏直接关系到纸板的抗压能力和使用寿命。
正确制定瓦楞纸板的耐破强度标准对于保障产品包装和物流运输的安全性具有重要意义。
一、耐破强度概念瓦楞纸板的耐破强度是指在一定的试验条件下，纸板抗折断的能力。
通常使用破碎试验来测试瓦楞纸板的耐破强度，测试时将瓦楞纸板样品放在特定的设备上施加一定的力量，观察纸板在何种压力下发生破裂。
耐破强度越高，代表着该纸板的抗压能力越强。
二、耐破强度与包装运输瓦楞纸板在包装和运输中发挥着重要作用，纸板的耐破强度直接影响了货物在运输过程中的安全性。
如果纸板的耐破强度不够，容易在受力的过程中发生破裂，导致货物受损或者无法正常运输。
合理的耐破强度要求标准可以有效保障货物在包装和运输过程中的安全性。
三、瓦楞纸耐破强度标准的制定制定瓦楞纸板的耐破强度标准需要充分考虑纸板在实际使用中承受的力的大小和分布情况、包装运输过程中的振动和冲击等因素。
一般来说，瓦楞纸板的耐破强度标准应包括以下几个方面的内容：1. 标准的适用范围：明确规定该标准适用于哪种类型的瓦楞纸板，如单层瓦楞纸板、双层瓦楞纸板等。
2. 试验方法和设备：明确规定瓦楞纸板耐破强度的测试方法和测试设备，以保证测试结果的准确性和可比性。
3. 耐破强度的数值要求：根据不同类型的瓦楞纸板及其在实际使用过程中的受力情况，确定相应的耐破强度数值要求。
4. 标准的制定依据：明确该标准的制定依据，如国家相关法律法规、行业标准、国际标准等。
5. 标准的执行和监督：规定该标准的执行机构和监督部门，以保证标准的实施和执行效果。
四、瓦楞纸耐破强度标准的重要性通过制定瓦楞纸板的耐破强度标准，可以使纸板生产企业和使用者更加清楚地了解瓦楞纸板的质量要求，有助于提高纸板的生产质量和使用效果，降低产品在包装和运输过程中的损坏率，保障货物安全，降低物流成本，提升整体包装水平，促进包装行业的可持续发展。
瓦楞纸板耐破强度的测定法
瓦楞纸板耐破强度的测定法适用：耐破度为350-5500kPa的瓦楞纸板。
一、试验原理耐破强度是指：在试验条件下，瓦楞纸板在单位面积上所能承受的垂直于式样表面的均匀增加的最大压力。
将式样置于胶膜之上，用式样夹夹紧，然后均匀地施加压力，使式样与胶膜一起自由起，直至式样破裂为止。
式样耐破度是施加液压的最大值。
二、试验设备1、式样夹盘系统上夹盘直径（31.3±0.5）mm,下夹盘孔直径。
上下夹环应同心，其最大误差不得大于0.25mm,两夹环彼此平行且平整。
测定时接触面受力均匀。
测定时为防止式样滑动，式样夹盘应具不不低于690的夹持力。
但这样的压力一般会合式栗的瓦楞压塌，应在报告中注明。
2、胶膜胶膜是圆形的，由弹性材料组成。
胶膜被牢固地夹持着，它的上表面比下夹环的顶面约低5.5mm。
胶膜材料和结构应使胶膜出下夹盘的高度与弹性阻力相适应。
出高度为10m时，其阻力范围为（170-220）KPA：出18mm时，其阻力范围为（250-350）kPa。
1、支撑装置支撑放试验样的跌落过程中，应能使试验样品处于所要求的预定状态。
2、释放装置在释放试验样品的跌落过程中，应使试验样品不碰到装置的任何部件，保证其自由跌落。
三、试样的制备试样面积必须比耐破度测定仪的夹盘大，试样不得有水印、折痕或明显的损伤。
在试验中不得使用曾被夹盘压过的试样。
试样应进行温湿处理。
四、试验步骤开启试样的夹盘，将试样夹紧在两试样夹盘的中间，然后开动测定仪，以（17015）Ml/min的速度逐渐增加压力。
在试样爆破时，读取压力表上指示的数值。
然后松开夹盘，使读数指针退回动开始位置。
当试样有明显滑动时应将数据舍弃。
五、结果表示以正反两各10个贴向胶膜的试样进行测定，以所有值的算术平均值（kPa）表示.六、试验报告试验报告应包括下列内容：1、本国家标准编号；2、试验样品的种类、规格；3、试验所用的标准；4、试验场所的大气条件；5、所用试验仪的名称和型号、所用夹持刀；6、纸板正反面耐破度的平均值，保留三位有效数字；7、试验日期、地点，试验人签字、试验单位盖章。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瓦楞纸板耐破度测定法
1、范围
本标准规定了以液压增加法测定瓦楞纸板的耐破强度的方法。
本标准适用于耐破度为350～5500kPa的瓦楞纸板。
2、引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 450—89 纸和纸板试样的采取
GB 10739—89 纸浆、纸和纸板试样处理与试验的标准大气
3、定义
本标准采用下列定义。
耐破强度Bursting strength
在试验条件下，瓦楞纸板在单位面积上所能承受的垂直于试样表面的均匀增加的最大压力。
4、试验原理
将试样置于胶膜之上，用试样夹夹紧，然后均匀地施加压力，使试样与胶膜一起自由凸起，直至试样破裂为止。
试样耐破度是施加液压的最大值。
5、试验仪器
5.1 试样夹盘系统
上夹盘直径(31.5±0.5)mm，下夹盘孔直径(31.5±0.5)mm。
上下夹环应同心，其最大误差不得大于0.25mm。
两夹环彼此平行且平整。
测定时接触面受力均匀。
测定时为防止试样滑动，试样夹盘应具有不低于690kPa的夹持力。
但这样的压力一般会使试样的瓦楞压塌，应在报告中注明。
5.2 胶膜
胶膜是圆形的，由弹性材料组成。
胶膜被牢固地夹持着，它的上表面比下夹环的顶面约低5.5mm。
胶膜材料和结构应使胶膜凸出下夹盘的高度与弹性阻力相适应，即：凸出高度为10mm时，其阻力范围为(170～220)kPa；凸出18mm时，其阻力范围为(250～350)kPa。
6、试样的采取和处理
6.1 试样的采取按GB 450的规定进行。
6.2 试样应按GB 10739的规定进行温湿处理。
7、试样的制备
试样面积必须比耐破度测定仪的夹盘大，试样不得有水印、折痕或明显的损伤。
在试验中不得使用曾被夹盘压过的试样。
8、试验步骤
在6.2条规定的大气条件下进行裁样和试验。
开启试样的夹盘，将试样夹紧在两试样夹盘的中间，然后开动测定仪，以(170±15)mL/min 的速度逐渐增加压力。
在试样爆破时，读取压力表上指示的数值。
然后松开夹盘，使读数指针退回到开始位置。
当试样有明显滑动时应将数据舍弃。
9、结果表示
以正反面各10个贴向胶膜的试样进行测定，以所有测定值的算术平均值(kPa)表示。
10、试验报告
试验报告包括如下内容：
a)本国家标准编号；
b)样品种类、规格；
c)试验所用的标准；
d)试验场所的大气条件；
e)所用试验仪的名称和型号、所用夹持力；
f)纸板正反面耐破度的平均值，保留三位有效数字；
g)试验日期、地点、试验人员等。
