混凝土振动台使用说明书
混凝土振动台操作规程
混凝土振动台操作规程一、引言混凝土振动台是一种用于摹拟地震或者其他振动荷载作用下的结构物的试验设备。
本操作规程旨在确保混凝土振动台的安全操作，保护设备和人员的安全，并提供准确可靠的试验数据。
二、设备准备1. 确保混凝土振动台处于平稳的地面上，并且没有任何障碍物阻挡振动台的运动。
2. 检查振动台的固定装置，确保其坚固可靠。
3. 检查振动台的电气系统和控制系统，确保其正常工作。
4. 检查振动台的液压系统，确保其油液充足且无泄漏。
三、试验前准备1. 根据试验需求，选择合适的试验样品，并进行必要的准备工作。
2. 将试验样品放置在振动台上，并使用合适的夹具或者固定装置固定样品。
3. 检查样品的固定情况，确保其稳定可靠。
4. 检查振动台的传感器和测量设备，确保其正常工作。
四、试验操作1. 打开振动台的电源开关，并确保电气系统正常工作。
2. 启动振动台的液压系统，并调整液压系统的工作压力。
3. 启动振动台的控制系统，并将试验参数设置为所需数值。
4. 按照试验计划，逐步增加振动台的振动幅值和频率，直到达到试验要求。
5. 在试验过程中，根据需要进行数据记录和采集，并确保数据的准确性和完整性。
6. 在试验结束后，逐步降低振动台的振动幅值和频率，直至住手振动。
7. 关闭振动台的控制系统和液压系统，并断开电源。
五、安全注意事项1. 操作人员必须经过专业培训，并具备相关的操作技能和知识。
2. 在试验过程中，操作人员必须严格按照操作规程进行操作，不得擅自更改试验参数。
3. 在试验过程中，操作人员必须时刻关注试验样品和设备的状态，如发现异常情况，应即将住手试验并报告上级。
4. 在试验过程中，操作人员必须佩戴个人防护装备，如安全帽、安全鞋等。
5. 在试验过程中，禁止在振动台上放置任何杂物，以免影响试验结果或者造成安全隐患。
6. 在试验结束后，操作人员必须对设备进行清理和维护，确保设备的正常运行和使用寿命。
六、设备维护1. 定期检查振动台的各项设备和系统，如发现异常情况，应及时进行维修或者更换。
混凝土振动台使用操作规程
混凝土振动台使用操作规程
混凝土振动台是一种常用的工程试验设备，适用于混凝土试件的
振动密实或模拟混凝土结构振动破坏等试验。
为了保障试验的安全和
准确性，下文将介绍混凝土振动台的使用操作规程。
前期准备
1.检查设备的供电电压是否与实际电源匹配，接地是否良好。
2.检查设备是否清洁，各部分零件是否完好无损。
3.根据试验需要选择适当的振动台板面尺寸、最大负荷等参数。
4.按照操作手册规定进行设备预热，使试验设备达到稳定状态。
5.将试验件放置在振动台上，并按规定进行标记和记录。
操作步骤
1.打开电源开关。
2.设置振动参数：按照试验需要设置振动频率、振动幅度等
参数。
3.启动设备，开始振动测试。
4.实时记录振动参数：在试验开始后，应根据实际情况记录振动频率、振动幅度等参数，并及时调整。
5.停止测试：当试验达到要求的振动次数或振动时间时，需要停止测试。
注意事项
1.振动台在测试时应固定不动，以确保试验的准确性。
2.振动台不得超过额定最大负载和最大振幅，以免引起设备损坏或安全事故。
3.执行试验时应注意检查设备各部位，以确保设备处于良好的工作状态。
4.只有具备相关技能和知识的人员方可进行试验操作，禁止未经授权的人员使用试验设备。
5.试验结束后，应及时清理设备，并按操作手册要求进行设备维护和保养。
以上是混凝土振动台使用操作规程的主要内容。
在进行试验时应仔细阅读操作手册并遵循以上步骤和注意事项，以确保试验的安全、准确性和可靠性。
混凝土振动台使用操作规程
混凝土振动台使用操作规程
1、振动台安装完毕试车时，检查仪器是否安装平稳，基础应牢固，检查电源是否符合要求；开机3~5分钟后应停车拧紧所有紧固件，如此2~3次方可进行。
2、不宜在没有负载的情况下起动运转振动台。
3、将装好混凝土的试模平放在与中心线相对称的台面上，使负载平衡振动台中央，合上振动开关，振动台开始工作。
4、混凝土振实过程中应注意固定试模，并对未装够混凝土的试模随时添加混凝土拌合物。
5、当振动到混凝土表面出现气泡时，拉下振动开关，从振动台上移下振好的混凝土试模，再用抹刀将混凝土面抹平。
6、振动完毕，断开电源，清扫干净台面。
1。

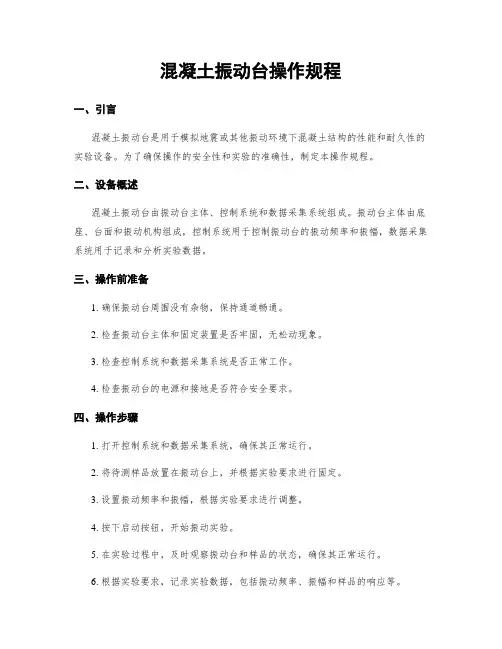

混凝土振动台操作规程
混凝土振动台操作规程一、引言混凝土振动台是用于模拟地震或其他振动环境下混凝土结构的性能和耐久性的实验设备。
为了确保操作的安全性和实验的准确性，制定本操作规程。
二、设备概述混凝土振动台由振动台主体、控制系统和数据采集系统组成。
振动台主体由底座、台面和振动机构组成，控制系统用于控制振动台的振动频率和振幅，数据采集系统用于记录和分析实验数据。
三、操作前准备1. 确保振动台周围没有杂物，保持通道畅通。
2. 检查振动台主体和固定装置是否牢固，无松动现象。
3. 检查控制系统和数据采集系统是否正常工作。
4. 检查振动台的电源和接地是否符合安全要求。
四、操作步骤1. 打开控制系统和数据采集系统，确保其正常运行。
2. 将待测样品放置在振动台上，并根据实验要求进行固定。
3. 设置振动频率和振幅，根据实验要求进行调整。
4. 按下启动按钮，开始振动实验。
5. 在实验过程中，及时观察振动台和样品的状态，确保其正常运行。
6. 根据实验要求，记录实验数据，包括振动频率、振幅和样品的响应等。
7. 振动实验结束后，停止振动并关闭控制系统和数据采集系统。
8. 将样品从振动台上取下，并进行必要的清洁和检查。
五、安全注意事项1. 操作人员应穿戴好防护设备，包括安全帽、防护眼镜和防护手套等。
2. 操作人员应接受相关培训，了解振动台的操作规程和安全注意事项。
3. 操作人员应遵守操作规程，严禁擅自改变振动频率和振幅。
4. 操作人员应保持警觉，及时发现和处理设备故障或异常情况。
5. 禁止在振动台附近吃饭、抽烟或进行其他危险行为。
六、维护保养1. 定期检查振动台主体和固定装置的牢固性，如有松动及时紧固。
2. 定期清洁振动台主体和控制系统，防止灰尘和杂物积累。
3. 定期对振动台进行维护保养，如更换润滑油、检查电源线路等。
4. 如发现设备故障或异常情况，及时联系维修人员进行处理。
七、附录1. 振动台操作记录表：记录每次振动实验的相关参数和结果。
2. 振动台维护保养记录表：记录每次维护保养的时间和内容。

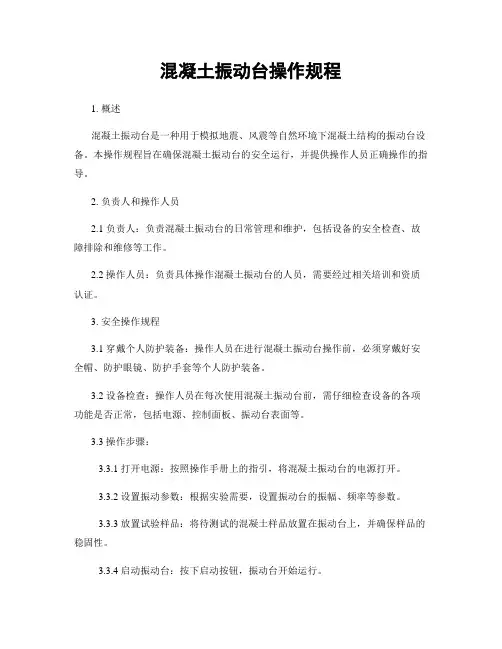

混凝土振动台操作规程
混凝土振动台操作规程1. 概述混凝土振动台是一种用于模拟地震、风震等自然环境下混凝土结构的振动台设备。
本操作规程旨在确保混凝土振动台的安全运行，并提供操作人员正确操作的指导。
2. 负责人和操作人员2.1 负责人：负责混凝土振动台的日常管理和维护，包括设备的安全检查、故障排除和维修等工作。
2.2 操作人员：负责具体操作混凝土振动台的人员，需要经过相关培训和资质认证。
3. 安全操作规程3.1 穿戴个人防护装备：操作人员在进行混凝土振动台操作前，必须穿戴好安全帽、防护眼镜、防护手套等个人防护装备。
3.2 设备检查：操作人员在每次使用混凝土振动台前，需仔细检查设备的各项功能是否正常，包括电源、控制面板、振动台表面等。
3.3 操作步骤：3.3.1 打开电源：按照操作手册上的指引，将混凝土振动台的电源打开。
3.3.2 设置振动参数：根据实验需要，设置振动台的振幅、频率等参数。
3.3.3 放置试验样品：将待测试的混凝土样品放置在振动台上，并确保样品的稳固性。
3.3.4 启动振动台：按下启动按钮，振动台开始运行。
3.3.5 监测和记录数据：在振动台运行过程中，操作人员需要监测和记录振动台的振动情况、样品的应变等数据。
3.3.6 停止振动台：实验结束后，按下停止按钮，振动台停止运行。
3.3.7 清理工作区域：清理试验样品和工作区域，确保无残留物。
3.4 紧急情况处理：在发生紧急情况时，操作人员应立即按下紧急停止按钮，并向负责人报告。
4. 维护保养规程4.1 定期检查：定期检查混凝土振动台的各项功能，包括电源、控制面板、振动台表面等，确保设备的正常运行。
4.2 清洁保养：定期清洁振动台的表面和内部，防止灰尘和杂物对设备造成损害。
4.3 润滑维护：根据操作手册上的指引，定期对混凝土振动台的润滑部件进行维护，确保设备的顺畅运行。
4.4 故障排除：在设备出现故障时，负责人和操作人员应及时进行排查和维修，确保设备的正常使用。
混凝土振动台操作规程
混凝土振动台操作规程一、引言混凝土振动台是一种用于模拟地震作用的实验设备，广泛应用于地震工程、结构抗震研究等领域。
为了确保混凝土振动台的安全运行和操作的准确性，制定本操作规程。
二、设备概述混凝土振动台主要由振动台本体、控制系统和测量系统组成。
振动台本体由加振器、工作台面和支撑结构组成。
控制系统用于控制振动台的振动参数，测量系统用于测量振动台的振动响应。
三、操作前准备1. 确保振动台周围没有杂物，保持安全通道畅通。
2. 检查振动台本体和支撑结构的稳定性，确保无松动或损坏。
3. 检查控制系统和测量系统的连接情况，确保正常工作。
4. 检查振动台的电源和接地情况，确保安全可靠。
四、操作步骤1. 打开控制系统电源，确保电源指示灯正常亮起。
2. 启动控制系统软件，进入操作界面。
3. 设置振动参数，包括振动频率、振动幅度和振动模式等。
4. 将待测样品放置在振动台上，并固定好。
5. 通过控制系统调整振动台的位置和姿态，使其与待测样品保持良好的接触。
6. 确认振动台和待测样品的位置和姿态调整正确无误后，启动振动台。
7. 监测振动台和待测样品的振动响应，记录相关数据。
8. 根据实验要求，调整振动参数或重复实验步骤6和7。
9. 实验结束后，停止振动台的运行。
10. 关闭控制系统软件和电源。
五、安全注意事项1. 操作人员应经过专业培训，熟悉振动台的操作规程和安全注意事项。
2. 在操作过程中，严禁站在振动台上或将身体部位伸入运动范围内。
3. 操作人员应佩戴个人防护装备，包括安全帽、护目镜和防护手套等。
4. 在操作过程中，如发现异常情况或设备故障，应立即停止操作并上报相关人员。
5. 操作结束后，及时清理振动台和周围环境，保持整洁。
六、维护保养1. 定期检查振动台的各部件和连接件，确保稳定性和安全性。
2. 定期清洁振动台的工作台面和支撑结构，防止积尘和腐蚀。
3. 定期校准控制系统和测量系统，确保其准确性和可靠性。
4. 定期检查振动台的电源和接地情况，确保安全可靠。
混凝土振动台操作规程
混凝土振动台操作规程一、引言混凝土振动台是一种用于摹拟地震和其他振动环境的实验设备。
本操作规程旨在确保混凝土振动台的安全运行，并提供操作人员在使用设备时的指导。
二、设备概述1. 混凝土振动台是由主机、控制系统、振动台和附件组成的。
2. 主机：负责控制振动台的振动频率和振幅。
3. 控制系统：用于控制主机和振动台的各项参数。
4. 振动台：用于放置试验样品，具有调节振幅和振动频率的功能。
5. 附件：包括电源线、传感器等。
三、操作流程1. 准备工作1.1 确保设备和附件完好无损，电源线接地良好。
1.2 检查振动台表面是否平整，无杂物。
1.3 检查控制系统的电源是否正常，各个按钮和指示灯是否正常工作。
1.4 确保操作人员已经接受过相关培训，并具备操作设备的资格。
2. 设备启动2.1 将电源线插入电源插座，并确保电源开关处于关闭状态。
2.2 打开控制系统电源，等待系统初始化完成。
2.3 按照试验要求设置振动频率和振幅，并将其输入控制系统。
2.4 按下启动按钮，设备开始运行。
3. 操作注意事项3.1 操作人员应严格按照试验要求进行操作，不得随意调整振动频率和振幅。
3.2 在设备运行过程中，操作人员应随时关注设备的工作状态，如发现异常应即将住手设备并进行检查。
3.3 操作人员应保持设备周围的清洁和整洁，防止杂物进入设备内部影响正常运行。
3.4 操作人员应佩戴防护设备，如安全帽、护目镜等，确保人身安全。
四、设备维护1. 每次使用结束后，应将设备清洁干净，并检查设备是否有损坏或者松动的部件。
2. 定期对设备进行维护保养，包括清洁、润滑、紧固等。
3. 如发现设备故障或者异常，应即将住手使用，并通知维修人员进行检修。
五、安全注意事项1. 操作人员应严格遵守设备操作规程，不得擅自调整设备参数。
2. 操作人员应定期接受相关培训，了解设备的操作方法和安全注意事项。
3. 操作人员应佩戴个人防护装备，确保人身安全。
4. 在设备运行过程中，禁止站在振动台上或者挨近振动台周围。
混凝土振动台说明书
混凝土振动台说明书1. 引言混凝土振动台是一种用于模拟地震或其他振动环境的实验设备。
它通过施加垂直或水平方向的振动力量，对混凝土结构进行振动，以评估其抗震性能。
本说明书将详细介绍混凝土振动台的结构、工作原理、使用方法以及注意事项。
2. 结构与工作原理2.1 结构混凝土振动台主要由以下组成部分构成： - 振动台底座：提供稳定的支撑和固定装置。
- 振动器：产生振动力量的电机和激振器。
- 控制系统：用于控制振动频率、幅度和时间等参数的电子设备。
- 数据采集系统：用于记录和分析试验数据的设备。
2.2 工作原理混凝土振动台通过控制振动器产生的力量，使整个系统以特定频率和幅度进行振动。
通常，混凝土试件将放置在振动台上，并通过固定装置固定。
当启动电机后，电机会驱动激振器产生垂直或水平方向的振动力量，传递给试件。
3. 使用方法3.1 准备工作在使用混凝土振动台之前，需要进行以下准备工作： 1. 确保振动台底座稳定，并进行必要的调整和固定。
2. 检查振动器和控制系统的正常运行，并确保其连接正确。
3. 准备好混凝土试件，并按照实验要求进行处理和标记。
3.2 操作步骤按照以下步骤使用混凝土振动台： 1. 将混凝土试件放置在振动台上，并使用固定装置将其牢固固定。
2. 启动控制系统，设置所需的振动频率、幅度和时间等参数。
3. 按下启动按钮，启动电机和激振器，开始进行试验。
4. 在试验过程中，可以实时监测和记录试验数据，以便后续分析。
4. 注意事项为了确保安全操作和获得可靠的结果，请注意以下事项： - 在操作过程中，严禁将手部或其他物体伸入运行中的设备内部。
- 在开始试验前，确保所有连接紧固并处于正常状态。
- 根据试验要求，选择适当的振动频率和幅度，以避免试件损坏或数据失真。
- 在试验过程中，随时监测设备运行状态，并及时处理任何异常情况。
- 定期检查设备的维护和保养，确保其正常运行和安全性能。
5. 结论混凝土振动台是一种用于模拟地震或其他振动环境的实验设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土振动台使用说明书
混凝土振动台使用说明书
2011年04月03日
振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台概述是
上海雷韵试验仪器制造有限公司自行研发的新一代试验仪器。
技术电话：021-********.
振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台简介：
又称振动激励器或振动发生器。
它是一种利用电动、电液压、压电或其他原理
获得机械振动的装置。
其原理是将激励信号输入一个置于磁场中的线圈，来驱
动和线圈相联的工作台。
电动式振动台主要用于10Hz以上的振动测量，最大可激发200N的压力。
在20Hz以下的频率范围，常使用电液压式振动台，这时振
劝信号的性质由电伺服系统控制。
液压驱动系统可以给出较大的位移和冲击力。
振动台可以用于加速度计的校准，也可用于电声器件的振动性能测和其耸的振
动试验。
对于不同的测试物和技术指标，应注意选用不同结构和激励范围的振
动台。
振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台组成部份：
振动试验的目的在于确定所设计、制造的机器、构件在运输和使用过
程中承受外来振动台或者自身产生的振动而不到破坏，并发挥其性能、达到能
预定寿命的可靠性。
随着对产品，产其是航空航天产品可靠性要求的提高，作
为可靠性试验关键设备的振动试验系统的发展显得越来越重要。
振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台注意事项：
一、设备检查
1、检查隔振机构位置；让振动台的磁钢处于合理位置；
2、检查控制仪信号激励输出线是否可靠连接；
3、如果作水平试验，按照设备的使用说明书相关内容将台体翻转至水平状态并作相应的检查；
振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台试件的
安装：
1、打开气泵，手动调节中心气囊气压到中心位置；
2、夹具，试件的安装严格按照试验任务书要求进行安装；
3。
传达室感器的安装严格按照试验任务书要求进行粘贴，并作为指定的用途；
4、用相应的信号线将传感器连接到试验任务书指定的控制仪通道；
振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台调试与
安装：
1、接通系统电源，确定增益开关处于复位位置，合上功放漏电断路开关；
2、按试验任务收要求正确设定试验参数，并保存，如果调用试验数据必须检查试验设置是否与试验任务书一致；
3、按下电源通按钮，风机启动后。
打开增益旋钮至合适位置(参照使
用说明书)/此时“准备”“启动”“电源”灯亮，系统进入待运行状态。
4、运行试验，实时记录试件状态和试验设备状态，保存相应试验数据：
振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台技术规格：
1、台面尺寸(mm)：200x200、350x350、450×450、500×500、
750x750、1000x1000
2、振幅：0~5mm(可调)
3、最大负载：130kg
4、频率：1Hz~400Hz、1 Hz~600Hz、1Hz~5000Hz
5、最大加速度：0~20g或者0-200m/S2
6、振动波形:正弦波(半波、全波)
7、扫频功能(1~5000Hz)：(上频率/下频率/时间范围)可任意设定真正意义上的标准来回扫频。
8、可程式功能(1~5000Hz)：1~15段，每段的时间和频率可任意设定，以便达到循环检测功能，可循环
9、倍频功能(0.01HZ)：15段倍数增加，①低到高频②高到低频③底
到高频再到高频，可循环
10、对数功能(0.01HZ)：①低到高频②高到低频③低到高再到低频/三种模式，可循环
11、振动方向:①垂直(Y轴)、②水平(X、Z轴)、③垂直+水平(Y、X、
Z轴)
12、精密度：频率可显示到0.01Hz，精密度0.1Hz
13、振动机功率:2.2k
14、电源电压:220V 50Hz
15、最大电流:10A
16、时间控制：任意时间可设定(秒为单位)
17、实现功能:正弦波、调频、扫频、可程式、倍频、对数、最大加速度,调幅,时间控制,全功能电脑控制,简易定加速度/定振幅; 如需要看出振幅和加速度需另配测量仪
18、全功能电脑控制(另购)：485通讯接口要连接电脑做控制、存储、记录、打印之功能需另购买界面卡程式电脑。
19、测量仪(另购):如需读出振幅、加速度
20、频率范围：60～300rpm(转/分钟)
21、振动方式：往复式(回转式)
振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台主要用
于试验室成型混凝土试件。
符合建筑工业行业JG/T 245-2009标准要求。
混凝
土磁力振动台通电后自动上磁，断电后磁性消失，是试验人员的一种最理想的
试验仪器。
三、混凝土磁力振动台使用及维护方法
(一)使用方法
1、将程序控制器面板上的预置拨码开关调节到要求的振动时间(单位：秒)。
在振动过程中严禁调节预置拨码开关。
2、将装满混凝土的试模依次放置在电磁铁的相应位置，开启控制面板上的电磁铁开关，试模即牢固固定在振动台上。
3、按下控制器面板上的启动开关，振动台即启动，运转到预定振动时间，自动切换到制动，经7秒钟后自动断电。
4、关闭电磁铁开关，试模与台面电磁铁脱开，然后即可搬取试模。
振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台维护与
保养
1、振动成型完毕之后，台面残留的混凝土应擦洗干净。
2、振动电机和悬挂轴承，应定期加注润滑油。
3、使用完毕，应切断电源。
4、电磁铁不能通电时间过长，否则线圈容易烧毁。
四、混凝土磁力振动台安装
1、将振动台安装在混凝土基础上，基础与槽钢底座之间垫大于5mm
厚的橡胶带。
地脚螺栓尺寸为M16×390mm，4只用户自备，螺栓透出地面60mm，地脚螺栓位置如“图2”。
振动台安装后应保持台面水平。
2、将控制器放在距振动相近适当位置，将振动台上多线插头，插入控制器多线插座内。
控制器上电源插入3～380V电源插座上。
3、为确保安全，振动台与控制器连接线，最好穿在硬塑料管或钢管内，并埋设牢固可靠，防止电缆损坏。
4、应有良好接地装置。
五、振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台混凝
土磁力振动台电气接线图
1、振动台
2、多线插头座
3、程序控制器
4、四芯电源插头，①～⑦分别为多线插头座内部编号，①②接电磁铁，
⑤⑥⑦接振动电机，④接地
振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台，砼磁力
振动台主要技术参数：
台面尺寸： (1000×1000)mm
振动频率： (50±2)Hz
垂直振幅(空载)： (0.5±0.02)mm
同时一次成型试件数量： 150×150×150mm立方体9 个
100×100×100mm立方体三联试模4条
振动时间：按要求随意设置，最大振动时间为99秒
电源电压： AC380V 50Hz
总功率： 1.6kW
净重： 345kg
