电子工艺实习报告1
一、观看电子产品
制造技术录像总结透过观看电子产品制造技术录像，我初步了解了PCB板的制作工艺以及表贴焊技术工艺流程：PCB版制作基本步骤：用软件化电路图，打印菲林纸，曝光电路板，显影，腐蚀，打孔，连接跳线。制版布局要求整体美观均衡，疏密有序，走线合理，防止相互干扰，尽量减少过线孔，减少并行线条密度等。表贴焊技术是目前最常用的焊接技术，其基本步骤：解冻、搅拌焊锡膏，焊膏印制，贴片，再流焊机焊接。透过观看此次录像，我初步了解了PCB板的制作方法以及表贴焊技术工艺流程，为以后的实践操作打下了基础。
二、无线电四厂实习体会
透过参观无线电四厂我了解了该厂的历史和该厂从衰落重新振作走向辉煌的曲折发展历程，了解了该厂的主要产品：直接数字合成(DDS)信号源；频标比对自动测试系统；铷原子频率标准和晶体频率标准；数字式频率特性测试仪；数字式毫伏表；交直流稳定电源；通用智能计数器、频率计数器、逻辑分析仪等。透过参观一条龙的流水线作业方式生产线，知道了产品的生产流程，有了整体、全局的观念，初步了解了如何使企业各部门协调发展更加顺畅。
三、PCB制作工艺流程总结
PCB制作工艺流程：1用软件画电路图2打印菲林纸3曝光电路板4显影5腐蚀6打孔7连接跳线
在贴合产品电气以及机械结构要求的基础上思考整体美观，在一个PCB板上，元件的布局要求要均衡，疏密有序。同时还要注意以下问题：1．走线要有合理的走向，不得相互交融，防止相互干扰。最好的走向是按直线，避免环形走线。2．线条要尽量宽，尽量减少过线孔，减少并行的线条密度。
四、手工焊接实习总结
操作步骤：1、准备焊接：准备焊锡丝和烙铁。2、加热焊件：烙铁接触焊接点，使焊件均匀受热。3、熔化焊料：当焊件加热到能熔化焊料的温度后将焊丝至于焊点，焊料开始熔化并湿润焊点。4、移开焊锡：当熔化必须量的焊锡后将焊锡丝移开。5、移开烙铁：当焊锡完全湿润焊点后移开烙铁。
操作要点：1、焊件表面处理：手工烙铁焊接中遇到的焊件往往都需要进行表面清理工作，去除焊接面上的锈迹、油污、灰尘等影响焊接质量的杂质。手工操作中常用机械刮磨和酒精、丙酮来擦洗等简单易行的方法。2、预焊：将要锡焊的元件引线的焊接部位预先用焊锡湿润，是不可缺少的操作。3、不好用过量的焊剂：适宜的焊接剂就应是松香水仅能浸湿的将要构成的焊点，不好让松香水透过印刷版流到元件面或插孔里。使用松香焊锡时不需要再涂焊剂。4、持续烙铁头清洁：烙铁头表面氧化的一层黑色杂质构成隔热层，使烙铁头失去加热作用。要随时再烙铁架上蹭去杂质，或者用一块湿布或使海绵随时擦烙铁头。5、焊锡量要适宜。6、焊件要固定。7、烙铁撤离有讲究：撤烙铁头时轻轻旋转一下，可持续焊点适量的焊料。
操作体会：1、掌握好加热时刻，在保证焊料湿润焊件的前提下时刻越短越好。2、持续适宜的温度，持续熔铁头在合理的温度范围。一般经验是烙铁头温度比焊料温度高50摄氏度为宜。3、用烙铁头对焊点施力是有害的。
完成资料：用手工焊的方法完成了元器件的焊接，导线的焊接，立方体结构的焊接等，掌握了手工焊的基本操作方法。
五、表贴焊接技术实习总结
1、解冻、搅拌焊锡膏：从冷藏库中取出锡膏解冻至少4小时恢复至室温，然后进行搅拌。2、焊膏印刷机印制：定位精确，采用适宜模版，刮刀角度35-65度涂焊膏，量不能太多也不能太少。3、贴片：镊子拾取安放，手不能抖，元件轻放致电路板适宜处。完成后检查贴片数量及位置。4、再流焊机焊接：根据锡膏产品要求设置适宜温度曲线。5、检查焊接质量及修补。 注意事项：
1、SMC和SMD不能用手拿。2、用镊子夹持不可加到引线上。3、IC1088标记方向。4、贴片电容表面没有标签，要保证准确及时贴到指定位置。
出现的问题及解决方案：
1、锡珠：看跟进焊盘、元件引脚和锡膏是否氧化，调整模板开口与焊盘精确对位，精确调整Z轴压力，调整预热区活化区温度上升速度，检查模板开口及轮廓是否清晰，必要时需更换模板。2、元件一端焊接在焊盘另一端则翘立（曼哈顿现象）：元件均匀和合理设计焊盘两端尺寸对称，调整印刷参数和安放位置，采用焊剂量适中的焊剂，无材料采用无铅的锡膏或含银膏，增加印刷厚度。3、不相连的焊点接连在一齐：更换或增加新锡膏，降低刮刀压力，调整模板精确对位，调整Z轴压力，调整回流温度曲线，根据实际状况对链速和炉温度进行调整。4、焊点锡少，焊锡量不足：增加模板厚度，增加印刷压力，停机后再开机应检查模板是否堵塞，选用可焊性较好之焊盘和元器件，增加回流时刻。5、假焊：加强对PCB和元器件的筛选，保证焊接性能良好，调整回流焊温度曲线，改变刮刀压力和速度，保证良好的印刷效果，锡膏印印刷后尽快贴片过回流焊。6、冷焊（焊点表面偏暗、粗糙，与北汉无没有进行熔融）：调整回流温度曲线，依照供应商带给的曲线参考，再根据所生产之产品的实际状况进行调整，换新锡膏，检查设备是否正常，改正预热条件。
六、收音机焊接装配调试总结
安装器件：1、安装并焊接电位器RP，注意电位器与印刷版平齐。2、耳机插座XS。3、轻触开关S1、S2，跨接线J1、J2。4、变容二极管V1（注意极性方向标记）。5、电感线圈L1-L4，L1用磁环电感，L2用色环电感，L3用8匝空心线圈，L4用5匝空心线圈。6、电解电容C18贴板装。7、发光二极管V2，注意高度。8、焊接电源连接线J3、J4，注意正负连接颜色。
调试：1、所有元器件焊接完成后目视检查。2、测总电流：检查无误后将电源线焊接到电池片上，电位器开关断开的状态下装入电池，插入耳机，万用表跨接在开关两端侧电流。3、搜索广播电台。4、调节收频段。5、调灵敏度（由电路及元器件决定，一般不用调整）。
总装：1、腊封线圈：测试完后将适量泡沫塑料填入线圈L4，滴入适量腊使线圈固定。2、固定SMB，装外壳。3、将SMB准确位置放入壳内。4、装上中间螺钉。5、装电位器旋扭。6、装后盖。7、装卡子。
检查：总装完毕，装入电池，插入耳机进行检查，使：点源开关手感良好，音量正常可调，收听正常，表面无损伤。 七、音频放大电路焊接与调试实习总结
音频放大电路电路图：该音频功率放大器制作简单，元件常见、易购买，容易组装，智能化高。个性是使用方便。在此过程中，焊接是实验成功的重要保证，因此每个焊点都很仔细。还有在调试时，务必分步骤完成，否则很容易烧毁元件。
八、工艺实习总结与体会
透过这次电子工艺实习，我掌握了常用元器件及材料的类别、型号、规格、符号、性能及一般选用知识，熟悉了常用仪器仪表的作用及其测量方法；掌握了电子产品安装焊接的基本工艺知识，掌握了手工焊接技术，能够独立的焊接电子产品，掌握了电子产品的一般调试原理，能够独立的完成制作产品的调试工作；了解了印制电路板的制作工艺及生产流程，掌握了印制电路板的计算机绘制方法，能设计出简单的印制线路板布线图；了解了电子产品工业制造的工艺流程和新技术、新工艺。透过实习讲述本上的知识运用到实际的生活工作中，自己的动手潜质得到了很大的锻炼，培养了应对困难解决困难的勇气，提高了解决问题的潜质，而且团队意识和群众主义精神也得到了提高。最终在老师的指导下成功地完成了。
电子工艺实习报告2
在电子工艺实习期间，我很感谢张帆老师对我们的细心指导，从他那里我学会了很多书本上学不到的东西，教我们怎样把理论与实际操作更好的联系起来和许多做人的道理，这些东西无论是在以后的工作还是生活中都会对我起到很大的帮助，在实习前我不慎将手弄伤，而王老师和班主任老师对我的关心，使我这异地学子感受到了一种很亲切的感觉，这种感觉很温暖，很亲切……
两周的实习短暂，但却给我以后的道路指出一条明路，那就是思考着做事，事半功倍，更重要的是，做事的心态，也可以得到磨练，可以改变很多不良的习惯，例如：一个工位上两个同学组装，起初效率低，为什么呢？那就是没有明确分工，是因为一个在做，而另一个人似乎在打杂，而且开工前，也没有统一意见，彼此没有应有的默契。而通过磨合，心与心的交流以及逐渐熟练，使我们学到了这种经验。
实习这几天的确有点累，不过也正好让我们养成了一种良好的作息习惯，它让我们更充实，更丰富，这就是一周实习的收获吧！但愿有更多的收获伴着我，走向未知的将来。
电子工艺实习报告3
一、前言 随着现代社会的发展,为了适应社会发展对人才的需求,就要求我们不仅需要很强的理论知识,还要有很强的实践能力.这就要求我们把所学到的知识用于实际工作之中.只有做到了这样一点,才能使我们在今后的求职生涯和社会工作中立于不败之地.
我所学的是材料物理,因此对实际操作能力的培养是很重要的.学校为了提高我们的能力,特别为我们安排了这次实训,希望我们可以将自己所学的东西用于实践.
我们这次的实训内容是收音机的调试与安装.要求我们不仅要学会装收音机,还要去研究这样修收音机. 现在特把此次实训的内容及过程介绍如下,敬请大家阅读,并提供广大的意见.
二、实习目的
（1）接触电子产品生产实际，了解和掌握一般电子工艺知识和技能;
（2）常用电子元器件及材料类别、型号规格，主要性能及简单测量；
（3）熟悉电子焊接工艺基本知识和原理；
（4）了解电子产品制作工艺流程，并装焊一台正规的电子产品；
（5）建立起对电子产品的感性认识，对后续课程打下良好的基础。 三、实习原理
（1）锡焊原理
锡焊技术采用以锡为主的锡合金材料作焊料,在一定温度下焊锡熔化,金属焊件与锡原子之间相互吸引、扩散、结合,形成浸润的结合层。外表看来印刷板铜铂及元器件引线都是很光滑的,实际上它们的表面都有很多微小的凹凸间隙,熔流态的锡焊料借助于毛细管吸力沿焊件表面扩散,形成焊料与焊件的浸润,把元器件与印刷板牢固地粘合在一起,而且具有良好的导电性能。
锡焊接的条件是:焊件表面应是清洁的,油垢、锈斑都会影响焊接；能被锡焊料润湿的金属才具有可焊性,对黄铜等表面易于生成氧化膜的材料,可以借助于助焊剂,先对焊件表面进行镀锡浸润后,再行焊接；要有适当的加热温度,使焊锡料具有一定的流动性,才可以达到焊牢的目的,但温度也不可过高，过高时容易形成氧化膜而影响焊接质量。
（2）色环电阻表示法
色标法：是指不同颜色表示元件不同参数的方法。
颜色 第一位有效值 第二位有效值 乘数 偏差
黑 0 0 1
棕 1 1 10 ±1% 红 2 2 100 ±2%
橙 3 3 1000
黄 4 4 10的4次
绿 5 5 10的5次
蓝 6 6 10的6次
紫 7 7 10的7次
灰 8 8 10的8次
白 9 9 10的9次
金 0.1 ±5%
银 0.01 ±10%
无色 ±20%
在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。其中，最常用的是色环法。
色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。
四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。
电子工艺实习报告15篇
电子工艺实习报告15篇
电子工艺实习报告1
简单照明线路的安装与调试
一、实习目的
了解日光灯的工作原理。
学习安装简单的照明线路。
练习如何认识和使用试电笔。
二、实习内容
日光灯结构
日光灯灯管的内壁上涂有一层荧光粉，灯管两端各装有两根灯丝，管内在其真空情况下充有少量氩气和水银。当镇流电路在灯管两端产生约400V～600V高压时，灯丝发热使管内水银汽化，使管内的气体产生电离,形成自由移动的电离子，这种电离子被荧光粉吸收后转换成另一种近似日光的可见光。
空气开关结构
空气开关是一种半自动开关电器。它集刀开关、熔断器、热继电器和欠压继电器的功能于一体，是一种可手动合闸和分闸，又能在欠压、失压、过载或短路故障发生时自动分闸的电气器件。
三、实习所需元件
电源插头、闸刀开关、保险丝、卡口灯头、开关、白炽灯、日光灯、导线若干
四、实习步骤
先把闸刀开关、吊线盒、拉线开关预置的位置固定好。
闸刀开关的安装，必须使闸刀向上推时为闭合状态，不可倒装。
拉线开关必须与火线串接，螺口灯头的螺旋套必须与零线连接。灯头和吊线盒接线时裸铜丝不能外露，以防短路和触电。
闸刀开关的进线端用插头接线，接线时注意不要使连接插头的两根导线的裸露部分相互接触而发生短路现象。
经检查无误后，在闸刀开关上接好功率相配的保险丝，装上灯泡后将电源插头插入实验室电源插座内，将闸刀开关合上，拉动拉线开关，看灯泡是否发光。
用试电笔测试你的开关是否接在火线上，如果没有，可将电源插头调向。将插头取下，拆除电路。 五、注意事项
学生安装电路完毕后，须经老师检查方能接通电源。
出现异常情况，应立即拉闸断电，拔掉电源插头。
开关必须安装在火线上。
凡是导线接头处，都必须用绝缘胶布把裸露的导线包扎好，不能用其它胶布代替绝缘胶布。
在拆除电路时，应首先将总电源断开，方能动手拆除电路。
电子工艺实习报告
电子工艺实习报告
1 目录
第一章 电子电路制作部分
第一节 元器件
第二节 焊接技术
一、电烙铁的使用
二、手工焊接技术
三、焊点的质量检查方法
第三节 电子电路原理，整机组装和调试
一、电子电路原理
二、元器件的安装技术要求
三、调试的定义、目的、内容，故障产生的原因、查找及排除方法与调试结果分析
第二章 实习体会，不足部分规范
第三章 附录
一、电路手工布线图
二、元器件安装的技术要求
三、调试的定义、目的、内容，故障产生的原因、查找及排除方法与调试结果分析
电子工艺实习报告
2 第一章 电子电路制作部分
第一节 元器件
元器件：集成电路（NE555，CD4518，7805），电阻(330Ω*3，1KΩ*3，2KΩ*2，51KΩ*1），电位器（500KΩ*1），电解电容（100uF*1），电容（0.01uF*1，0.1uF*2，33uF*1），发光二极管（红*1，绿*2，黄*1），三极管（9013*3），IC插座（P8*1，P16*1）
元件结构：
工作原理：
一、集成电路是指将很多微电子器件集成在芯片上的一种高级微电子器件。通常使用硅为基础材料，在上面通过扩散或渗透技术形成N型和P型半导体及P－N结。集成电路是半导体集成电路，即以半导体材料为基片，将至少有一个是有源元件的两个以上元件和部分或者全部互连线路集成在基片之中或者基片之上，以执行某种电子功能的中间产品或者最终产品；
二、电阻的特性是阻碍电流的通过
三、电位器即可调电阻，通过改变触电位置改变其输出阻值
电子工艺实习报告15篇 2
电子工艺实习报告15篇
电子工艺实习报告1
一、无线电四厂实习体会
透过参观无线电四厂我了解了该厂的历史和该厂从衰落重新振作走向辉煌的曲折发展历程，了解了该厂的主要产品：直接数字合成(DDS)信号源;频标比对自动测试系统;铷原子频率标准和晶体频率标准;数字式频率特性测试仪;数字式毫伏表;交直流稳定电源;通用智能计数器、频率计数器、逻辑分析仪等。透过参观一条龙的流水线作业方式生产线，知道了产品的生产流程，有了整体、全局的观念，初步了解了如何使企业各部门协调发展更加顺畅。
二、PCB制作工艺流程总结
PCB制作工艺流程：
1用软件画电路图
2打印菲林纸
3曝光电路板
4显影 5腐蚀
6打孔
7连接跳线
在贴合产品电气以及机械结构要求的基础上思考整体美观，在一个PCB板上，元件的布局要求要均衡，疏密有序。同时还要注意以下问题：
1。走线要有合理的走向，不得相互交融，防止相互干扰。的走向是按直线，避免环形走线。
2。线条要尽量宽，尽量减少过线孔，减少并行的线条密度。
三、手工焊接实习总结
操作步骤：
1、准备焊接：准备焊锡丝和烙铁。
2、加热焊件：烙铁接触焊接点，使焊件均匀受热。
3、熔化焊料：当焊件加热到能熔化焊料的温度后将焊丝至于焊点，焊料开始熔化并湿润焊点。
4、移开焊锡：当熔化必须量的焊锡后将焊锡丝移开。
5、移开烙铁：当焊锡完全湿润焊点后移开烙铁 操作要点：
1、焊件表面处理：手工烙铁焊接中遇到的焊件往往都需要进行表面清理工作，去除焊接面上的锈迹、油污、灰尘等影响焊接质量的杂质。手工操作中常用机械刮磨和酒精、丙酮来擦洗等简单易行的方法。
2、预焊：将要锡焊的元件引线的焊接部位预先用焊锡湿润，是不可缺少的操作。
3、不好用过量的焊剂：适宜的焊接剂就应是松香水仅能浸湿的将要构成的焊点，不好让松香水透过印刷版流到元件面或插孔里。使用松香焊锡时不需要再涂焊剂。
西南交大15年电子工艺实习报告
西南交通大学
2015年短学期
电子工艺实习报告
姓 名：
学 号：
班 级：
指导教师：
2015年8月
a）电工基础学习心得
本次电子工艺实习对我很有帮助。因为之前所获取的电子电路知识都仅仅停留在书本和基本的实验上，并未真正的学习和操作电路设计，而这次实验则真正让我们进入到了电子课程设计的殿堂，体会到了设计与操作的真正意义。相比于上次的暑假实习来说，这次大二暑假实习我的收获很多，学到的知识也更为丰富，其专业相关性也显得更加明显和突出，我也对未来职业发展规划也有了一些了解和信心，所以总的来说，这次实习的意义是十分巨大的，希望以后信息学院电子课程设计实习能够越来越丰富，在知识、操作等方面给同学们带来越来越大的帮助！
b） 焊接练习心得
上手之前以为焊接时很困难的事情，但是当真正上手焊接的时候才知道他其实并不困难，反而是很有意思的事情。对于焊接有很多方面要注意，如：助焊剂对焊接的重要影响，电焊预热的时间（预热不够会导致接触焊锡后不方便焊），焊锡融化的量的多少（太多会导致浪费，太少会导致焊锡无法覆盖整个焊孔），焊锡熔化后的形状（会影响导线和焊盘的接触情况良好还是不良）。所以这所有的问题都让我积累了经验。
焊接板照片 ｃ）PCB作业
PCB原理图
PCB电路图
ｄ）电子电路设计作业
课程设计原理图
课程设计电路图
课程设计作品实物照片（正面）
课程设计作品实物照片（反面）
学习心得：
本次实习任务我们基本分为三个阶段：一、原理设计；二、PCB设计；三、制作与焊接。以下是我们总结出来的本组的优缺点以及建议：
优点：我们能够熟练的使用和运用之前在书本和基本实验中学习到的知识，如各芯片原理，器件原理，软件使用等，这让我们瞬间觉得之前书本上的知识是多么的丰富和重要。同时，我能够通过查阅资料迅速掌握一些陌生的知识，比如ROM的使用。能够合理地对PCB进行布局和布线。
电子工艺实习报告15篇 3
电子工艺实习报告15篇

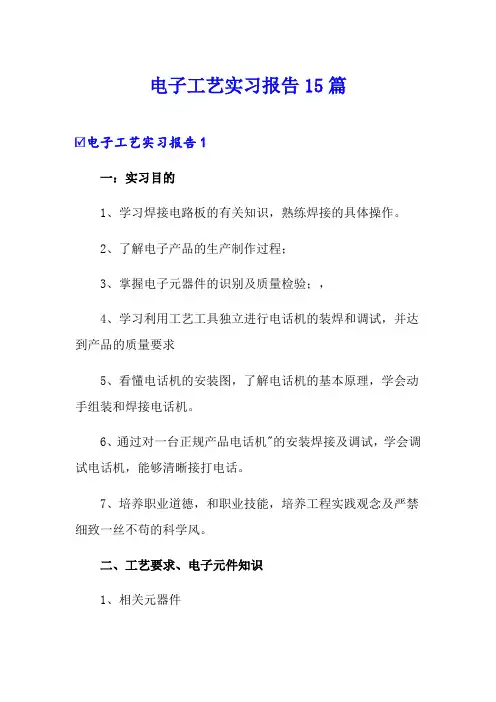

电子工艺实习报告1
一：实习目的
1、学习焊接电路板的有关知识，熟练焊接的具体操作。
2、了解电子产品的生产制作过程；
3、掌握电子元器件的识别及质量检验；，
4、学习利用工艺工具独立进行电话机的装焊和调试，并达到产品的质量要求
5、看懂电话机的安装图，了解电话机的基本原理，学会动手组装和焊接电话机。
6、通过对一台正规产品电话机"的安装焊接及调试，学会调试电话机，能够清晰接打电话。
7、培养职业道德，和职业技能，培养工程实践观念及严禁细致一丝不苟的科学风。
二、工艺要求、电子元件知识
1、相关元器件
主要有电阻、电容，二极管、三极管，电解电容、发光管、稳压管、振铃集成模块，拨号集成模块，晶振、ic等。
2、安装工艺要求：
（1）动手焊接先检查元件是否齐全正确，再把元件进行分类，使在安装时更顺手也可以减少安装失误。然后再用万用表将各元件测量一下，看是否电子元件的值是否正确。安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件，最后装怕热的元件（如三极管）。
（2）在瓷介电容、电解电容及三极管等元件立式安装时，引线不能太长，否则降低元器件的稳定性；但也不能过短，以免焊接时因过热损坏元器件。一般要求距离电路板面2mm，并且要注意电解电容的正负极性，不能插错。
（3）电阻的安装：将电阻的阻值选择好后根据两孔的距离弯。曲电阻脚可采用卧式紧贴电路板安装，高度要统一。瓷片电容和三极管的脚剪的长短要适中。
（4）各零件安装好后，便是焊接了，这是电话机组装过程中非常重要的一个环节，而且是我们自己操作电烙铁，具有一定的危险性，因此要特别小心，要严格按照要求一步一步地做，切不可急于求成，粗心大意。
三、电话机的工作原理 电有载调压开关
话通信中实现声能与电能相互转换的用户设备。由送话器、受话器和发送、接收信号的部件等组成。发话时，由送话器把话音转变成电信号，沿线路发送到对方；受话时，由受话器把接收的电信号还原成话音。电话机一般分为磁石式、共电式和自动式三类。磁石式电话机，用磁石式手摇发电机作振铃信号源并配有通话电源。它对线路和交换设备的要求低，通话距离较远，机动灵活，使用方便，可不经过交换机直接通话。因此，它适用于野战条件下和无交流电地区的电话通信。共电式电话机，由交换设备集中供给通话和振铃信号电源。它结构简单，使用方便，用户间通话由人工转接。自动式电话机，是在共电式电话机上，加装拨号盘或按键盘等部件组成的。它通过拨号或按键发送选号信息，控制交换机进行自动接续。使用简便，不需要人工转接北京奇胜开关插座，但自动交换设备较复杂。另外，由于电子技术的发展，出现了一些新功能的电话机，如录音电话机、书写电话机、可视电话机、智能电话机等。

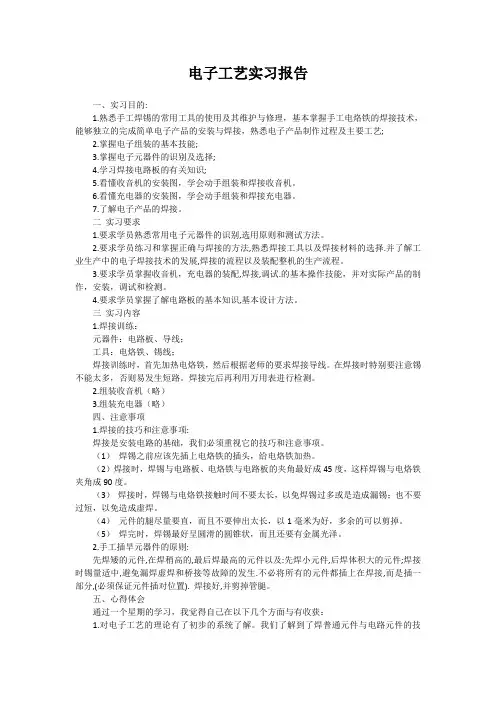

电子工艺实习报告 2
电子工艺实习报告
一、实习目的:
1.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接，熟悉电子产品制作过程及主要工艺;
2.掌握电子组装的基本技能;
3.掌握电子元器件的识别及选择;
4.学习焊接电路板的有关知识;
5.看懂收音机的安装图，学会动手组装和焊接收音机。
6.看懂充电器的安装图，学会动手组装和焊接充电器。
7.了解电子产品的焊接。
二 实习要求
1.要求学员熟悉常用电子元器件的识别,选用原则和测试方法。
2.要求学员练习和掌握正确与焊接的方法,熟悉焊接工具以及焊接材料的选择.并了解工业生产中的电子焊接技术的发展,焊接的流程以及装配整机的生产流程。
3.要求学员掌握收音机，充电器的装配,焊接,调试.的基本操作技能，并对实际产品的制作，安装，调试和检测。
4.要求学员掌握了解电路板的基本知识,基本设计方法。
三 实习内容
1.焊接训练：
元器件：电路板、导线；
工具：电烙铁、锡线；
焊接训练时，首先加热电烙铁，然后根据老师的要求焊接导线。在焊接时特别要注意锡不能太多，否则易发生短路。焊接完后再利用万用表进行检测。
2.组装收音机（略）
3.组装充电器（略）
四、注意事项
1.焊接的技巧和注意事项:
焊接是安装电路的基础，我们必须重视它的技巧和注意事项。
（1） 焊锡之前应该先插上电烙铁的插头，给电烙铁加热。
（2）焊接时，焊锡与电路板、电烙铁与电路板的夹角最好成45度，这样焊锡与电烙铁夹角成90度。
（3） 焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡；也不要过短，以免造成虚焊。
（4） 元件的腿尽量要直，而且不要伸出太长，以1毫米为好，多余的可以剪掉。
（5） 焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。
2.手工插旱元器件的原则:
先焊矮的元件,在焊稍高的,最后焊最高的元件以及:先焊小元件,后焊体积大的元件;焊接时锡量适中,避免漏焊虚焊和桥接等故障的发生.不必将所有的元件都插上在焊接,而是插一部分,(必须保证元件插对位置). 焊接好,并剪掉管腿。
电子工艺实习报告4篇
电子工艺实习报告4篇
电子工艺实习报告篇1
实习目的和要求：
电气电子工艺实习是自动化专业学生重要的实践教学环节，其目的是巩固和加深所学电子技术的知识；了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法，全面提高学生的实践动手能力和分析问题、解决实际问题的能力；使学生对电子产品生产获得一定感性认识，为今后从事电子产品制作与创新设计工作奠定初步的实践基础。
要求看懂所装电子产品电气原理图，掌握电子元器件作用特点、性能和识别方法，熟悉简单电子产品整机装配的一般工艺知识并掌握其操作技能。
实习时间地点：
时间：20__年6月11日—20__年6月22日
地点：电子综合实验室
原理分析： 1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。AM/FM型的收音机电路可用如图1所示的方框图来表示。收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出，中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。
2、本次实习的收音机元件为全集成电路调频、调幅式收音机，收音机电路主要由日本索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CD1691CB组成。由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。收音机电路图如图2所示。
3、中波信号由L1与CA组成的输入回路，选择后进入IC内10脚，在IC内部与本振荡信号混频；本振由T1与CB及IC的5脚内部振荡电路组成。混频后的465KHz差频信号由IC的14脚输出，经中周T3和陶瓷滤波器CF1选频从16脚进入进行中放、检波，然后由23脚输出，再经C15耦合至24脚进行音频放大，最后由27脚输出至扬声器。 4、调频信号由TX接收，经C1送入IC的12脚进行高放、混频，9脚外接CC调谐回路选频，7脚外接CD本振回路，混频后的中频信号由14脚输出经10。7MHz陶瓷滤波器CF2选频后进入17脚进行中放，并经内部鉴频，IC的2脚外接鉴频络，鉴频后的音频信号亦由23脚输出，再经C15耦合至24脚进行功放推动扬声器。
电工电子实习报告15篇
电工电子实习报告15篇
电工电子实习报告1
一、实习概况
1.1 实习概况
毕业实习不仅使我们的专业知识及工程实践能力得到了很大的提高，也使我们在将来踏入社会时更具有岗位竞争力和胜任能力。作为即将毕业的我们如果可以在专业比较对口的实习岗位上，将会使所学的理论知识与我们的工作密切结合。
实习期间，为了能够达到实习的目的，培养我实际工作能力。师傅给我安排了实习的基本任务：
1、负责日常维修、计划检修、保养。
2、负责施工监理、配电线路安装等工作。
3、及时巡查，发现问题及时处理。
4、负责内部所有电气设备的维护检修工作。
5、熟知安全规范和操作规范 6、具备较高的纪律性、责任心、执行能力、语言表达能力、学习能力。
1.2 实习时间
20__年3月9日—20__年4月3日
1.3 实习地点
__汽车服务有限公司电工车间
二、企业概况
2.1 公司简介
__汽车服务有限公司是一家集整车销售、售后服务、零部件供应与信息反馈为一体的汽车销售服务公司。下覆淄博、滨州、济宁、东营等地区，与梅赛德斯—奔驰、广州本田、长安福特、北京现代、东风本田、福建奔驰等著名品牌公司合作，成立了十余家4S汽车经营公司。
2.2 公司规模
公司于20__年开始建立，九年时间共投资2亿多元，占地700余亩，拥有职工1000余人，通过厂家及地方专业等级考试人员占85%以上。拥有10座符合国际标准的维修车间，是鲁中地区发展较快、规模较大的一家民营企业。 三、实习内容及其分析
3.1 实习学习阶段
明确学习目的，掌握基本电工知识。在四周的实习中，实习是大学生融入社会的一种锻炼，是一个必要经历的过程。它让我们从实践中逐渐认识社会，了解社会，同时实习又是对每一位大学毕业生专业知识的一种检验，它让我们学到了很多在课堂上根本就学不到的知识，既开阔了视野，又增长了见识，为我们以后进一步走向社会打下坚实的基础。
电子工艺实习报告 3
北京邮电大学实习报告
实习名称 电子工艺实习 学 院 信息与通信工程学院
学生姓名 曾 萍 班 级 08106 学 号 08210180
实习时间 2010-07-05~2010-07-14 实习地点 学九301教室
实
习
内
容 一、 掌握电烙铁的正确使用方法、基本的焊接技术和万用表等常用电子仪表的使用方法；了解常用电子元器件的性能特点、命名、识别及其安装方法。了解和掌握表面贴装工艺（SMT）的基本知识、工艺流程以及各种常用的EDA工具。
二、 掌握机器猫的工作原理，学会识别电路原理图与印刷图；学会半导体二极管、电解电容等有极性元件正负极性的区分，色环（四色或五色）电阻、电感标称数值的读取等，并进一步熟练焊接技术。
三、 了解并初步掌握一般电子产品的生产制作、调试与装配的基本技能与方法。
四、 整机调试与验收，写实习总结报告。
学生
实习
总结
（附页，不少于2000字） 见附页
实
习
成
绩
评
定 遵照实习大纲并根据以下三方面按百分制综合评定成绩：
1、思想品德、实习态度、实习纪律等
2、技术业务考核、笔试、口试、实际操作等
3、实习报告、分析问题、解决问题的能力
实习评语:
实习成绩:
指导教师签名： 实习单位公章
年 月 日
1. 焊接工艺
焊接工艺主要根据被焊工件的材质、牌号、化学成分，焊件结构类型，焊接性能要求来确定。首先要确定焊接方法，如手弧焊、埋弧焊、钨极氩弧焊、熔化极气体保护焊等等，焊接方法的种类非常多，只能根据具体情况选择。确定焊接方法后，再制定焊接工艺参数，焊接工艺参数的种类各不相同，如手弧焊主要包括：焊条型号（或牌号）、直径、电流、电压、焊接电源种类、极性接法、焊接层数、道数、检验方法等等。
1.1 焊接工艺的基本知识
1、 什么是焊接接头， 它有哪几种类型？
用焊接方法连接的接头称为焊接接头(简称为接头).它由焊缝,熔合区,热影响区及其邻近的母材组成.在焊接结构中焊接接头起两方面的作用,第一是连接作用,即把两焊件连接成一个整体;第二是传力作用,即传递焊件所承受的载荷.
电子工艺实习报告 4
仲恺农业工程学院实习报告书
2015~2016学年第二学期
电子工艺实习
院系：自动化学院
专业：自动化（工业自动化）
班别：工化144
姓名：黄国盛
学号：201421714406项目一基本焊接工艺练习
1、电路原理图：
2、电路原理：
这是一个小型功率放大器，电阻电容耦合输入，前级共射放大电
路，后级差分放大电路，电容耦合输出。
3、制作过程记录：
第一个项目是让学生进行基础的焊接工艺练习，根据要求进行排
版焊接，拆除元器件，再焊接。不用理会元件的参数。第一次焊接我
没有在纸上进行排版，而是根据电路原理图进行焊接，因为电路也比
较简单，并且对各种元件的尺寸和占位空间不熟悉。在第一次焊接时
保留一些管脚作为导线没有剪去，这样第一次的焊接走线的焊锡特别
少，拆的时候也方便，但是这样不太符合项目一的要求。由于用于练
习的洞洞板质量较差，拆卸元件的时候焊盘容易脱落。第二次焊接进
行细致排版，所以用的时间较长，但减少了用板空间，焊锡走线也产
不多，只是焊锡用的有点厚了。
4、总结
项目一主要是让同学们认识和辨别元器件，学习一下锡焊的基本
方法。对于这个项目的电路图难度来说，没什么必要进行排版，只需
要简单构思后直接焊板。为了美观，尽量使占板空间小一点，元器件
按一定的规律排布。
项目二DT830B万用表的组装1、制作过程记录
检查发放的数字万用表套件，少了电阻R3。检测电阻阻值，很
多电阻阻值误差超出允许范围或者超出标准两三倍都有，有些电阻色
环模糊不清。有些部位出现绿油不均和剥离现象。基本无碍。根据
PCB板的丝印信息焊上电阻，二极管，晶体管，电容等。部分元件的
位置在绿油板上没有标注，查看说明书也只有原理图，只好上网百度
效果图，根据图片内容进行焊接。依次组装显示屏，旋钮，电路板，
电池。查看屏幕显示是否正常。确认正常后装上后盖。测试电压测量
和电阻测量能力。
2、总结
这个万用表的组装难度并不高，不过要注意的地方有很多：，电
路板要求的是竖着放置电阻，所以要根据电路板上的信息来安装。装
