电子工艺实习报告
一、实验目的
1、掌握一定的用电知识及电工操作技能；
2、学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理、接触电学知识，实3、现理论联系实际，并为后续课程的学习打下一定的基础；
4、了解收音机基本工作原理，学会安装、调试、使用，并学会排除一些常见故障；
5、掌握锡焊技术；
6、培养自己在工作中耐心细致，一丝不苟的工作作风。
二、实习内容及基本要求
1、安装正确，元器件无缺焊、错焊，连结无误，印制板焊点无虚焊、桥接等；
2、外观完好，机壳等裸露部分无任何伤痕；
3、收音机能正常工作；
三、调幅收音机基本工作原理
调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成，本振信号经内部混频器，与输入信号相混合。混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。
所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到某一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波，在广播、电视、通讯领域，超外差接收方式被广泛采用。
四、实习用调幅收音机整机电路及分析
电路图
DS05-7B型收音机分为输入电路、变频电路、中频放大电路、检波和自动增益控制电路、音频放大电路、电源6个部分：
（1）输入电路：又称输入调谐回路或选择电路，其电路图如下图所示。其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。输入调谐电路由双连可变电容器的C1a和B1的初级线圈L1组成，是一并联谐振电路，B1是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=1／2πL1C1a，当改变C1a时，就能收到不同频率的电台信号。
（2）变频电路
变频电路又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（载波频率为fs的高频信号）与本机振荡器产生的振荡信号（频率为fr）在混频器中进行混频，结果得到一个固定频率（465kHz）的中频信号。这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。由于混频管的非线性作用，fs与fr在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量。其中差频分量（fr-fs）就是我们需要的中频信号，可以用谐振回路选择出来，而将其它不需要的信号滤除掉。本机振荡和混频合起来称为变频电路，变频电路图如图所示。变频电路是以V l为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号高频信号)
变换成固定的465KHz的中频信号。混频电路由Vl、B1的次级线圈等组成，是共发射极电路。其工作过程是：磁性天线接收的电台信号通过输入调谐电路接收到的电台信号，通过Bl的次级线圈L2送到Vl的基极，本机振荡信号又通过C1b送到V l和发射极，两种频率的信号在V1中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机振荡频率和电台频率的差等于465KHz的信号，这就是中频信号。混频电路的负载是中频变压器，B3的初级线圈和内部电容组成的并联谐振电路，它的谐振频率是465KHz，可以把465KHz的中频信号从多种频率的信号中选择出来，并通过B3的次级线圈耦合到下一级去，而其它信号几乎被滤掉。
（3）、中频放大电路
又叫中频放大器，其作用是将变频级送来的中频信号进行放大，一般采用变压器耦合的多级放大器。中频放大器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。质量好的中频放大器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。中频电路图如图所示，它主要由V2、V3组成的两级中频放大器。第一中放电路中的V2负载是变压器和内部电容组成，它们构成并联谐振电路，谐振频率是465KHz，与前面介绍的直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。第二中放由V3和变压器组成。
（4）、检波和自动增益控制电路
检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。由于V4发射结的单向导电性，中频调幅信号通过检波三极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成分，取出音频信号和直流分量。音频信号通过音量控制电位器送往音频放大器，而直流分量与信号强弱成正比，可将其反馈至中放级实现自动增益控制（简称AGC）。收音机中设计AGC电路的目的是：接收弱信号时，使收音机的中放电路增益增高，而接收强信号时自动使其增益降低，从而使检波前的放大增益随输入信号的强弱变化而自动增减，以保持输出的相对稳定。中频信号经一级中频放大器充分放大后由T4耦合到检波管V4，V4既起放大作用，又是检波管，V4构成的三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。
（5）、音频放大电路
又叫音频放大器，它包括前置低频电压放大器和功率放大器，一般收音机中有一至两级低频电压放大。两级中的第一级称为前置低频放大器，第二级称为末级低频放大器。低频电压放大级应有足够的增益和频带宽度，同时要求其非线性失真和噪声都要小。功率放大器是用来对音频信号进行功率放大，用以推动扬声器还原声音，要求它的输出功率大，频率响应宽，效率高，而且非线性失真小。本机由3V直流电压供电。为了提高功放的输出功率，因此，3V直流电压经滤波电容C9去耦滤波后，直接给低频功率放大器供电。而前面各级电路是用3V直流电压经过由D1、D2组成的简单稳压电路（稳压电路图如图）稳压后（稳定电压约为1.4V）供电。目的是用来提高各级电路静态工作点的稳定性。
（6）、电源
各级公用一个电源。为提高各级电路静态工作点的稳定性，特设计稳压电路为系统提供稳定电压。
五、电子元器件识别检测、电路焊接装配调试实训过程及测试记录
电容、电阻元件的耐焊性较其它元件强，因此可先焊接。拿取电阻元件时，可根据色码发读出其阻值，用万用表的欧姆档检查电容有无短路、断路。好的电容在用万用表检查时有明显的充电过程。确定无误后进行焊接。
电容、二极管、三极管及变压器元件焊接时应注意正确连接正、负两端。电容遵循“长正端负”的原则，即应当将较短的引脚接入电路板带阴影一侧；二极管注意根据图形识别正负端；三极管要正确认清b,e,c三极。检查二极管单向导电性是否存在？并判别其极性。检查三极管各PN结单向导电性是否存在。
天线线圈、中周、输入变压器的检查：检查天线线圈、中周、输入及输出变压器各电感线圈是否存在开路？组装线圈时要谨慎操作，以防损坏铁芯或线圈。
遵循“方便焊接”的原则从左到右，从大到小、从上到下，从中央到四周。由于所有元器件高度均不应该超过中周，组装顺序可按下执行：①电阻；②瓷片电容、电解电容；③二极管、三极管；④中周、输入变压器；⑤电位器、；⑥双联可变电容、天线线圈；⑦耳机；⑧喇叭导线、电源线及其他导线。
六、焊接及整机装配调试存在的问题分析及改进措施
本次焊接实习中，在焊接电阻R4时，由于焊点存在虚焊，修复时不够谨慎，致使焊盘脱落。使用导线重新将与之连接的焊盘连好，使之正常工作；
焊接时应先完成焊接，再剪断引脚，以便造成脱焊时方便处理；
焊接最好一次到位，避免重复修改焊点损坏焊盘；
七、焊接技术及装配工艺总结
我们作为IT行业的一员，焊接技术是一门必修课。因此，掌握这门手艺是必须的。在焊接过程中，一定要耐心，认真，谨慎。本人在本次焊接中，曾因为疏忽大意拿错元件，误将电阻当电容焊接。幸好发现及时，及时进行拆焊，未造成太大事故。另外，焊接时应谨慎。最好一次焊好，避免多次修复损坏焊盘及元器件。
八、总结实习过程的收获及体会
通过本次实习，我收获了许多：一伙志同道合的朋友，一些书本上学不到的知识，一段难忘的经历。在这段日子里，我也学会了很多，比如严肃认真、一丝不苟；
最后，我想感谢这次实习，给了我一次锻炼的机会，了解自身，了解他人的机会，给了我一次付出也是获得的机会。让我认识到自己在焊接方面的不足，为今后的发展明确了目标。
收音机电子工艺实习报告(通用5篇)
收音机电子工艺实习报告（通用5篇）
收音机电子工艺实习报告 篇1
一．实习目的
1）学习识别简单的电子元件和电子线路。
2）学习手工插接式焊接（THT）方法和贴片式焊接（SMF）方法。
3）组装焊接一台中夏ZX-05型调频调幅收音机和一台贴片式FM微型收音机。
4）提高自己的实际操作能力。
二．实习要求
组装焊接的收音机可以收听到一个以上的频道。
三．实习器材
1）电焊器材：电烙铁，焊锡丝（松香芯），松香，镊子，剪钳，螺丝刀。
2）ZX-05收音机组装元件
3）FM收音机组装元件
4）其它：两节5号电池和两节7号电池。
四．实习原理
1）收音机
收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。
2）调幅（AM）收音机工作原理
调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成，如下图所示。
调幅收音机原理框图
输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。至此，电台的信号就变成了以中频455kHz为载波的调幅波。
北邮电子工艺实习报告
北邮电子工艺实习报告
一、实习目的
通过本次电子工艺实习，使我对电子元件及收音机的工作原理有了更深入的了解，培养我具备基本电子产品安装、焊接、调试与维修的能力，熟悉电子工艺的基本要求及生产流程。
二、实习内容
在实习期间，我们主要进行了以下几个方面的学习和实践：
1. 熟悉手工焊接的常用工具及其使用方法，掌握手工电烙铁的焊接技术，独立完成简单电子产品的安装与焊接。
2. 学习印制电路板（PCB）的设计步骤和方法，熟悉手工制作PCB的工艺流程，根据电路原理图和元器件实物设计并制作PCB。
3. 学习常用电子元器件的类别、符号、规格、性能及其使用范围，能查阅有关的电子器件图书。
4. 学习电子产品的安装工艺，了解电子产品的生产流程，能看懂接线图，理解图上的符号及图注并与实物能一一对照。
5. 学习电子产品的调试与维修方法，掌握利用仪器和工具对电子产品进行调试和排除故障的技能。
6. 独立封装整机外壳，完成一件正式的产品。
三、实习心得
通过本次实习，我对电子工艺有了更全面的认识，从焊接技巧到PCB制作，从电子元器件的识别到电子产品装配，每一个环节都是锻炼和提升的过程。
在焊接过程中，我深刻体会到了耐心和细致的重要性。一开始，我的焊接技术并不熟练，焊接的导线常常出现短路或虚焊的现象。但在老师的指导和同学们的帮助下，我逐渐掌握了正确的焊接方法，焊接质量也得到了很大的提高。
在PCB制作环节，我学会了如何根据电路原理图和元器件实物设计PCB，掌握了手工制作PCB的工艺流程。这个过程不仅锻炼了我的动手能力，还培养了我的创新思维和团队协作精神。 在电子产品装配和调试环节，我学会了如何阅读工艺图纸，根据图纸进行安装、连焊，并利用仪器和工具对产品进行调试。通过这一过程，我掌握了电子产品的装配工艺，了解了电子产品的生产流程。
四、总结
本次电子工艺实习使我受益匪浅，不仅提高了我的电子技术水平，还培养了我的动手能力、创新思维和团队协作精神。我相信，这次实习经历将对我未来的学习和工作产生积极的影响。

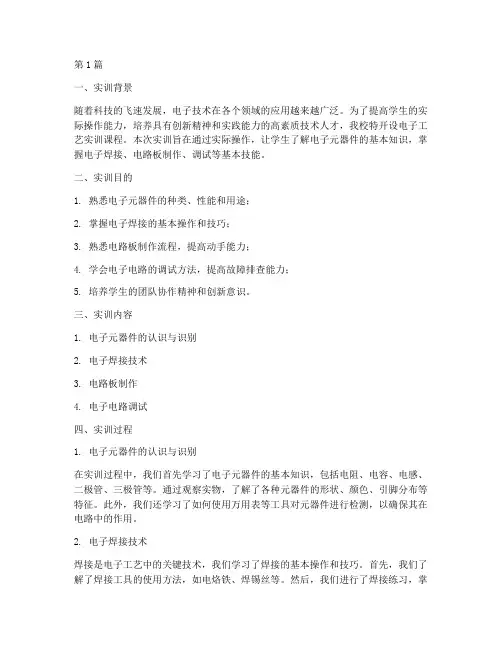

电子工艺实训报告案例(3篇)
第1篇
一、实训背景
随着科技的飞速发展，电子技术在各个领域的应用越来越广泛。为了提高学生的实际操作能力，培养具有创新精神和实践能力的高素质技术人才，我校特开设电子工艺实训课程。本次实训旨在通过实际操作，让学生了解电子元器件的基本知识，掌握电子焊接、电路板制作、调试等基本技能。
二、实训目的
1. 熟悉电子元器件的种类、性能和用途；
2. 掌握电子焊接的基本操作和技巧；
3. 熟悉电路板制作流程，提高动手能力；
4. 学会电子电路的调试方法，提高故障排查能力；
5. 培养学生的团队协作精神和创新意识。
三、实训内容
1. 电子元器件的认识与识别
2. 电子焊接技术
3. 电路板制作
4. 电子电路调试
四、实训过程
1. 电子元器件的认识与识别
在实训过程中，我们首先学习了电子元器件的基本知识，包括电阻、电容、电感、二极管、三极管等。通过观察实物，了解了各种元器件的形状、颜色、引脚分布等特征。此外，我们还学习了如何使用万用表等工具对元器件进行检测，以确保其在电路中的作用。
2. 电子焊接技术
焊接是电子工艺中的关键技术，我们学习了焊接的基本操作和技巧。首先，我们了解了焊接工具的使用方法，如电烙铁、焊锡丝等。然后，我们进行了焊接练习，掌握了焊接的基本步骤：预热、涂锡、焊接、清洗等。在练习过程中，我们学会了如何控制焊接温度和时间，以及如何处理焊接缺陷。
3. 电路板制作
电路板制作是电子工艺中的重要环节。我们学习了电路板的设计、制作和调试方法。首先，我们了解了电路板的设计原则和注意事项，如布线、元件布局等。然后，我们学习了电路板制作的基本步骤：画线、钻孔、焊接、测试等。在制作过程中，我们学会了如何正确使用工具和材料，以确保电路板的制作质量。
4. 电子电路调试
电子电路调试是确保电路正常工作的关键。我们学习了电子电路的调试方法，包括故障排查、参数调整等。在调试过程中，我们学会了如何使用示波器、万用表等工具检测电路的性能，以及如何处理电路故障。
电子的实习报告七篇
电子的实习报告七篇
电子的实习报告 篇1
一、实验时间：6-7至6-11
二、实验室名称：8A-107
三、实验目的：
电子工艺实习的主要目的就是培养我们的动手能力，对电子元器件的识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
四、实习内容：
（1）学习识别简单的电子元件与电子线路；
（2）学习并掌握收音机的工作原理；
（3）按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
五、实验原理：
天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。
六、实验器材
电烙铁、螺丝刀、松香、锡、钳子和镊子等必备工具
元器件：A.线路板、B.滤波器（有三个脚）、C.线圈：包括D5×3.5T，D3×10.5T,D3×14.5T、D.中周：包括：粉周、红周、黄周、E.电感、F.二极管、G.电容、瓷片电容、H.电阻、I.PVC一个、JAM线圈、K.开关、L.磁棒、M.电位器、N.耳机插座、O.IC芯片等；
电子工作实习总结报告制作电路板8篇
电子工作实习总结报告制作电路板8篇
第1篇示例：
电子工作实习总结报告制作电路板
一、实习背景
作为电子工程专业的学生，我有幸在大学期间参加了一次有关电子工作的实习活动。在实习期间，我主要参与了电路板的制作工作。通过这次实习，我深刻体会到了电子工作的复杂性和精密性，也提升了自己的实际操作能力和解决问题的能力。
二、实习内容
在实习期间，我参与了一次电路板的制作项目。制作电路板是电子工程中非常重要的一个环节，它要求我们精密地设计、布线和焊接电子器件，确保电路板的稳定性和可靠性。在制作电路板的过程中，我主要承担了以下工作：
1. 设计电路图：根据项目要求，我首先进行了电路图的设计。电路图是电路板制作的基础，它需要精确地规划各个元器件的连接方式和工作原理。在设计电路图的过程中，我学会了如何选择合适的元器件，并合理地连接它们，确保整个电路能够按照设计的要求工作。
2. PCB布线：设计好电路图后，我将其转化为PCB布线图。PCB布线是电路板制作的关键步骤，它需要我们合理地布置各个元器件的位置和连接方式，确保电路板能够正常工作并具有良好的抗干扰性。在进行PCB布线的过程中，我学会了如何考虑布线的走线规则和布局原则，以提高电路板的性能和可靠性。
3. 焊接元器件：我将焊接好的元器件固定在PCB板上，完成电路板的制作。焊接是电子工作中非常重要的一个环节，它需要我们技术娴熟、手法稳健，确保每个焊点都牢固可靠。在进行焊接的过程中，我学会了如何控制温度、熟练操作焊台，确保焊接质量达到标准要求。
三、实习收获
通过这次电子工作实习，我获得了许多宝贵的经验和技能，对电子工作有了更深入的了解。我提升了自己的动手能力和实际操作能力，学会了如何正确选择元器件、设计电路图、进行焊接等重要技能。我提高了自己的问题解决能力和团队协作能力，学会了如何在面对困难时冷静思考、迅速解决问题，以及如何与同事合作共同完成任务。

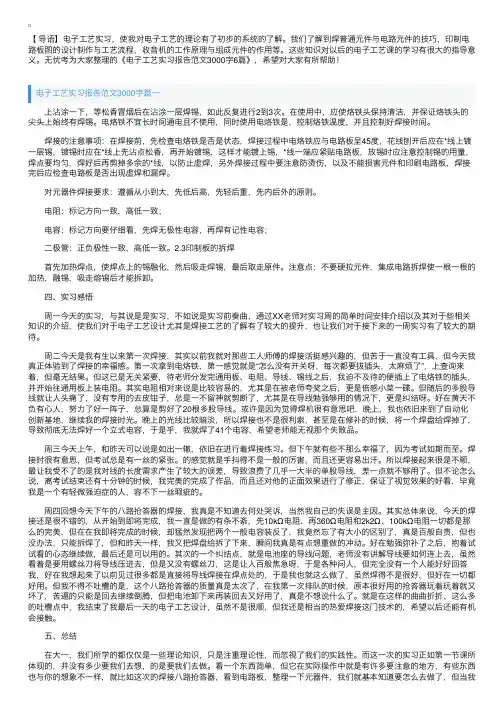

电子工艺实习报告范文3000字6篇
