风冷冷风型空调机安装使用说明书
大金风冷冷水机组使用说明书
电源输入口
检修用外板（2 号）
(内藏水过滤器及压缩机
操作用窗口 等检修时拆卸此板)
排水管
(周围共 10 处)
控制箱
2 号压力计
内置式水过滤网
装于冷(温)水入口管的 冷却部位的内部
检修用外板（1 号）
(内藏水过滤器及压缩机 等检修时拆卸此板)
1
本体操作部的名称及功能
■ 单元模块机组本体操作面板
多功能显示器
关于维护及点检
安全装置的定期检查……………………43 保养点检…………………………………49 长时间停止运转时的注意事项…………52 冷媒回收…………………………………53
用户须知
异常时的处理方法………………………55 使用范围…………………………………59 水质管理…………………………………60
各部名称
z 机组运行一段时期，应检查基础是否 牢固可靠。
z 不能用湿手操作机组。
这是引起电击事故的原因之一。
z 机组上方禁止放置和悬挂任何物体。
物体倾倒或坠落将可能造成意外伤害。
z 禁止用水冲洗机组，以免造成电击后 果。
z 机组长时间停用时必须放尽水管内余 水。
机组长时期停用期间，应向水管填充防 冻剂或将管内剩水排出，否则可能造成 水管漏水。
确认时扳向“高压测试”侧 z 运转/风机连锁测试切换开关：风机连锁测试时开关扳向“风机连锁测试”侧 z 运转键：启动机组运转时按此键 z 停止·复位键：停止运转时、安全装置动作的复位时按此键 z 手动除霜按钮：机组运转时按此按钮进行手动除霜(限于热泵型) z 电源指示灯：电源投入时指示灯亮 z 异常指示灯：运转中异常发生时指示灯亮 z 运行指示灯：当机器运行时灯 z 1 号警示灯：在 1 号循环时当安全保护装置启动则灯亮。 z 2 号警示灯：在 2 号循环时当安全保护装置启动则灯亮。
列间风冷变频行级空调用户指导手册说明书
服务热线：400-6655-778列间风冷变频行级空调12.5kW/25kW/40kW浙江雷迪司科技股份有限公司目录前言 (5)第一章概述 (6)1.1产品简介 (6)1.2主要部件 (7)1.2.1室内机 (7)1.2.2控制器 (8)1.2.3远程监控软件 (9)1.3环境要求与技术参数 (10)1.3.1运行环境 (10)1.3.2储藏环境 (10)1.3.3产品外观 (11)1.3.4外机底座安装尺寸（底座规格参数） (12)1.3.5技术参数 (13)第二章机械安装 (14)2.1设备搬运、开箱、检验 (14)2.1.1运输和搬运 (14)2.1.2开箱 (15)2.1.3检验 (16)2.2安装注意事项 (16)2.3系统安装布局 (17)2.3.1系统总体布局 (17)2.3.2系统安装示意图 (17)2.3.3机械参数 (19)2.4安装室内机 (20)2.4.1机房要求 (20)2.4.2安装空间 (20)2.4.3维护空间要求 (20)2.5安装室外机 (20)2.7拆卸运输紧固件、减振物 (25)2.8机械安装完成后的检查项目 (26)第三章电气安装 (27)3.1任务介绍及注意事项 (27)3.2室内机接线 (27)3.2.1室内机电气接口位置 (27)3.2.2连接室内机电源线 (27)3.2.3通讯控制线连接 (28)3.3室外机接线（适用风冷型） (28)3.3.1室外机控制信号线的连接 (28)3.3.2室外机动力线的连接 (28)3.4安装检查 (29)第四章系统开机及功能调试 (30)4.1空气开关介绍 (30)4.2风冷型开机调试 (30)4.2.1调试前期准备 (30)4.2.2调试步骤 (31)4.2.3调试完毕检查 (32)第五章控制器 (33)5.1液晶显示器 (33)5.2主窗口 (33)5.3图标定义 (34)5.4开关机 (34)5.5用户登录 (35)5.6用户参数设定 (35)5.7定时开关机 (37)5.8用户密码管理 (38)5.10输出状态查看 (40)5.11输入状态查看 (41)5.13历史数据记录 (43)第六章系统运行与维护 (45)6.1系统诊断测试 (45)6.2过滤网 (46)6.3风机组件 (46)6.3.1风机叶轮 (46)6.3.2电机 (46)6.3.3风扇维护 (46)6.4电极加湿器（单冷无） (47)6.5湿膜加湿器（单冷无） (49)6.5制冷系统 (49)6.5.1吸气压力 (50)6.5.2排气压力 (50)6.5.3吸气过热度 (50)6.5.4电子膨胀阀 (51)6.5.5压缩机的更换 (52)第七章故障诊断与处理 (54)第八章售后服务和维修 (57)前言该手册介绍机房专用精密空调的使用须知、产品概述、包装运输、开箱验收、安装指导、启动检查、产品维护。
风冷式冷水机组操作指导书
风冷式冷水机组操作指导书本指导书旨在向操作人员提供风冷式冷水机组的操作指导和相关注意事项，请在操作前仔细阅读本指导书内容，并严格按照操作步骤进行操作。
机组概述风冷式冷水机组是一种常用的空调设备，用于提供冷水来实现空调系统的制冷功能。
机组的主要部件包括压缩机、冷凝器、蒸发器以及相应的控制系统。
操作步骤1. 确保机组周围环境通风良好，不受阻碍。
2. 先检查机组外部是否有明显异常，如漏水、损坏等情况。
如有异常，请立即联系维修人员处理。
3. 检查机组的电源连接是否牢固，电源是否正常。
确保机组处于断电状态下进行下一步操作。
4. 打开机组控制面板，根据实际需求设置相应的参数，如温度、湿度等。
确保参数设置正确。
5. 打开机组电源，启动机组。
此时应注意机组启动过程是否正常，如压缩机是否正常运转等。
6. 监测机组运行过程中的温度和压力等参数，确保机组正常运行，并根据需要进行相应调整。
7. 在机组运行过程中，定期检查机组的工作状态，并及时处理任何异常情况。
8. 操作结束后，首先关闭机组电源，然后关闭机组控制面板。
注意事项1. 操作人员必须经过专业培训，并具备一定的机械和电气知识。
2. 在操作过程中，应注意自身安全，避免触碰机组的运动部件和高温部件。
3. 在操作机组之前，应熟悉机组的技术规格和操作流程。
4. 操作人员不得私自改变机组参数，如需相应调整，应经过授权人员同意。
5. 发现机组异常情况时，应及时报修，不得私自进行维修。
6. 操作人员离开机组时，应将机组处于关闭状态，并及时清理操作现场。
请严格按照本指导书的内容进行操作，确保机组的正常运行。
如有任何疑问或异常情况，请及时联系维修人员进行处理。
*以上内容仅供参考，请勿引用无法确认的内容。
*。
风冷式冷水机组操作说明手册
风冷式冷水机组操作说明手册集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书目录一、机组的适用范围 (1)二、规格 (1)三、安装说明 (1)四、操作说明 (1)1、使用操作 (1)2、面板操作简介 (2)3、用户操作 (2)4、故障显示及排除 (2)五、故障排除 (3)六、保养 (4)七、注意事项 (4)八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册一﹑机组适用范围在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。
二﹑规格三﹑安装说明1﹑机器安装﹐要求平放﹐不可倾斜﹔2﹑机器两侧应有一米左右保养空间﹔3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔4﹑冰水管路必须保温﹔5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔6﹑机组电源﹐必须单独控制﹔7﹑必须接地线﹐以确保安全。
四﹑操作说明启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组）﹔机组控制﹕1、使用操作(面板图)本公司使用微电脑控制器，显示屏为模块式屏幕，。
显示界面的设计充分运用人类工程学原理，使用操作简便直观，操作人员只需稍阅说明书就可上岗操作，其操作面板如图示。
1．1>按键指示灯*COMP1*压缩机1控制指示灯,灯亮允许启动否则不允许启动,由*COMP1*按键控制.*COMP2*压缩机2控制指示灯,灯亮允许启动否则不允许启动,由*COMP2*按键控制.*RESET*有故障时的指示灯(闪烁显示),无故障时按下<RESET>可关闭.*PUMP*机组运行指示灯,机组运行时此灯亮,否则灭.*0FF*延时停机指示灯,延时停机时闪烁点亮.*SET*参数设置指示灯,处于参数设置界面时此灯亮.1．2>面板指示灯*POWER*电源指示灯,通电后灯亮.*RUN*机组运行指示器,非待机状态亮.*ERROR*故障指示灯,有故障时亮.*COMP1*压缩机1运行指示灯.*COMP2*压缩机2运行指示灯2、面板操作键简介2．1>面板中间为两个模块显示屏，PV屏显示实际温度，SV屏显示设定温度。

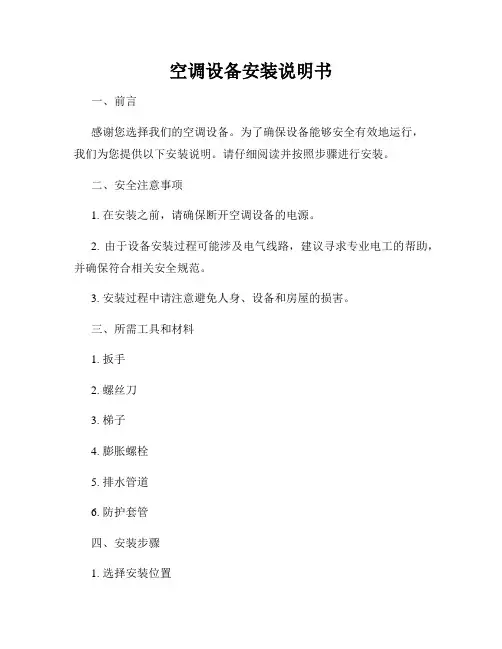

空调设备安装说明书
空调设备安装说明书一、前言感谢您选择我们的空调设备。
为了确保设备能够安全有效地运行，我们为您提供以下安装说明。
请仔细阅读并按照步骤进行安装。
二、安全注意事项1. 在安装之前，请确保断开空调设备的电源。
2. 由于设备安装过程可能涉及电气线路，建议寻求专业电工的帮助，并确保符合相关安全规范。
3. 安装过程中请注意避免人身、设备和房屋的损害。
三、所需工具和材料1. 扳手2. 螺丝刀3. 梯子4. 膨胀螺栓5. 排水管道6. 防护套管四、安装步骤1. 选择安装位置在安装空调设备之前，请选择一个合适的位置。
它应该是一个开放的区域，远离易燃物品和水源。
同时，请确保设备周围有足够的空间供空气流通。
2. 预处理在安装位置上，处理好电源线、电缆线和水管线的走向。
确保它们不会阻碍设备的安装和运行。
3. 安装支架将支架安装在设备所需的高度和位置，并使用螺丝将其固定在墙壁上。
确保支架稳固可靠。
4. 安装室外机将室外机安装在支架上，并使用螺丝固定。
连接好电源线和电缆线，并确保连接牢固。
5. 安装室内机将室内机安装在所选位置上，并使用螺丝固定。
连接电源线、电缆线和水管线，并确保连接正确牢固。
6. 连接排水管道将排水管道连接到室内机的排水口，并确保排水畅通。
可以使用防护套管将管道隐藏起来，提高美观度。
7. 安装遥控器根据说明书，安装并固定遥控器。
确保能够方便地操作空调设备。
8. 调试和测试打开空调设备的电源，并使用遥控器进行调试。
确保设备运行正常，温度和风速调节等功能都可正常工作。
9. 使用和保养按照用户手册中的操作指南，正确使用和保养空调设备。
定期清洁过滤器、检查电线和水管是否有损坏，并及时进行维修或更换。
五、注意事项1. 为保证空调的效果和安全，请不要在安装过程中随意更改电线、水管等部件的连接方式和位置。
2. 如果您对安装过程不熟悉，请尽量寻求专业人员的帮助，以确保操作的准确性和安全性。
六、结语以上是空调设备的安装说明书。
格力牌冷氣機使用及安裝說明書说明书
Change for life使用及安裝說明書分體式冷氣機型號:GSA228XA非常感謝您選用格力牌冷氣機，為了您正確使用本冷氣機，請在使用前仔細閱讀本說明書並妥善保存以供今後參考。
GSA228XA內容運作事項安全警告 (1)部件名稱 ................................................................................................................. 23保養清潔和保養 (6)故障故障分析 .................................................................................................................. 35安裝事項安裝尺寸圖.............................................................................................................9安裝所需工具 .. (11)選擇合適的安裝地點 ............................................................................................. 11電氣安全要求 . (12)安裝安裝室內機.............................................................................................................. 13安裝室外機 ............................................................................................................. 18真空泵...................................................................................................................... 21檢查洩漏 .................................................................................................................. 21安裝後檢查項目 ......................................................................................................22測試和操作嘗試運作 .................................................................................................................. 22操作指南遙控器上的按鈕 ..................................................................................................... 25遙控器上的按鈕...................................................................................................... 26組合按鈕功能介紹.................................................................................................. 32遙控器更換電池 (34)緊急操作 (6)顯示屏圖案介紹 (25)安裝/移動冷氣機安全事項.....................................................................................10..................................................................................................... 39附頁連接管的配置延伸接管的方法 (41)本冷氣機不能由兒童或有體力、感官或精神缺陷的人或缺乏經驗知識的人使用，除非有負責他們安全的人對他們進行與冷氣機使用有關的監督和指導。
风冷空调操作规程
风冷环保空调操作规程
安装
1、节能环保空调机应安装在室外，用新风运行，切忌安装在室内，不可用回风方式进行。
若条件许可尽可能安装在通风较好的地方。
2、安装要有清新空气供应，不要让空调机在封闭区域内送风工作，不可装于高温、易燃易爆及空气污染的地方，若没有足够敞开的门或窗，就要安装排气扇，它的排气量是环保空调机的80%送风量。
3、节能环保空调机的支架应用角铁结构焊接而成，并校正水平，必须用穿墙螺丝或国际膨胀螺丝紧固，确保其结构能支撑整个机体及维修人员重量的2倍。
4、环保空调与室内连接风管通常采用有镀锌白铁皮制作，也可用玻璃钢或PVC高强度伸缩风管作连接，风管进风口底部应开有排水口。
5、安装时要注意接好电源线，接线盒应用绝缘胶带包紧，做好室内与室外之间管道密封防水，避免雨水渗漏造成后果。
6、电源供给应装有空气开关。
7、接线方式：广源节能环保空调水泵、电控器、排水阀为220V，风机为380V，接入3根火线（380V）加一根零线即可，风机为220V 接入220V火、零线各一根即可，切不可接错。
8、开机前检查进水浮球阀及水位高低，必要时进行调整。
日常保养及维护方案
1、设立专人管理、专人操作。
2、水源长期保持干净。
3、每天应按清洗功能键，清洗底盆及换水，三分钟后关掉。
4、每隔1-2个星期，清洗主机过滤网或湿帘表面附着物一次（视外界环境污染情况），可保持机组的效率。
5、冬季如果长时间停机，请关闭水源并将底盆的水排出清洗干净，以免冻裂水箱及附件。
风冷冷水式空调操作说明书
Ａ：环境温度＜7℃/可调（-5~15℃）
Ｂ：回水温度≤设定值Ts－5℃
满足以上Ａ，Ｂ两条件，启动辅助电加热。
单冷带电加热满足以上Ｂ条件即启动辅助电加热。
2.当（回水温度）＞【设定值（回水温度）Ts】－1℃时关闭辅助电加热。
3.若环境感温头故障，则不对环境温度进行判断（默认电加热开并根据回水温度起停）；电加热控制时，若回水感温头故障，则用出水温度代替回水温度控制辅助电加热，将设定值与出水温度进行比较判断：当T出≤Ts时开电加热；当T出＞Ts+4℃时，停电加热；当Ts＜T出≤Ts+4℃时保持原状态运行。
1.1双系统时（包括单系统双机并联运行）压机增减载如下：
A.进水口温度≥设定温度 -1℃………………………开启1台压机；
B.进水口温度≥设定温度 +1℃………………………再开启1台压机；
C.进水口温度 ≤ 设定温度 -1℃………………………关闭1台压机；
D.进水口温度 ≤ 设定温度 -3℃………………………再关闭1台压机；
6
最大化霜时间
0分…10分
5分钟
7
化霜四通阀延时关闭时间
0秒…90秒
0秒
8
化霜四通阀延时开启时间
0秒…90秒
0秒
9
联动使能
0…1
1
0：禁止、1：使能
10
电源电压保护使能
0…1
1
0：禁止、1：使能
11
制冷开启2#风扇盘管温度
0℃…50℃
38℃
单系统双机并联有效
12
制冷风扇全开盘管温度
0℃…50℃
45℃
EC-FW020冷水机组空调控制系统
操
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、调试……………………………………………………………………………………………...…..18
Test
五、使用…………….…………………………………………………………………………….…….....20
Operation
六、维护和保养…………………………………………………………………………….……….25
(7) 任何情况下，室内机组都不能安装在室外。
In any case, the inside unit should not be installed outside.
3. 安装Installation
示例图demonstration
a. 搬运、吊装Handling, hoisting
机组可用铲车或吊车运输，吊装时应如下图进行操作。
c. 连接步骤Connection steps
(1)工具准备Preparing tools
一切工具、备件、材料必须准备齐全，如冲击钻、真空泵、氮气瓶、配管工具、制冷剂压力表等。
All tools, reserve parts and materials must be prepared all in readiness, for example：Percussion drill, vacuum pump, nitrogen cylinder, pipe-fit tools, refrigerant gauge and so on．
液管（即细管）liquid pipe（thinner pipe）
- - - - - - 气管（即粗管）gas pipe（thicker pipe）
室内外机连接管的高差、管长及弯头数按下表限制：
室外机型号
Outdoor unit model
SW-3N
SW-(4X2)N
SW-3RN
SW-5N
SW-(5X2)N
50
50
最大高度差
doffs.
10
10
15
15
20
25
25
25
பைடு நூலகம்25
25
最多弯头数(90℃)
difference, pipe length and elbow’s amount of connection pipe of indoor and outdoor unit defined by following table：
(5) 室外机组出风口不应对准强风吹的方向，上面不应有障碍物。若顶部空间不够时，需安装弯曲型导风管将风导向远处，以避免气流短路而影响机组性能。
The outside unit’s air outlet couldn’t be in the direction of strong breeze , and there won’t be obstacles above it．If the above space is not enough, please installbending typewind duct to guide the wind to distance , avoidingthatunitperformancewill beinfluencedbyair flow short．
(2)尽可能减小室内外机高度差。
Try to shorten the altitude difference between indoor and outdoor units.
(3)尽可能减少连接管路的弯头数。
Try to reduce thejoint’s amount used for connection if possible.
目 录
CATALOGUE
一、机组外观和机组结构…………………………………….………………….………….....1
Unit outlook and structure
二、系统流程图…………………………………………………………………………….………...3
system flow chart
三、机组安装…………………………………………………………………………………………...4
(1) 室内外机组安装位置要选择适当，必须安装在无日光照射、远离热源的地方。
Indoor and outdoor unit must be installed in the place which has no sunlight illuminatedand far from heat resource.
(2) 室外机组安装应考虑对建筑物外观的影响。
The influence on the building appearance must be consideredwhen install the outdoor unit.
(3) 安装安置应尽量选在管路短、弯曲少、高差小的地方。
Installation should be situated in places where the pipe is short,bendsare few and the height difference is little.
(6) 侧出风型室内机安装在空调房内时，除考虑安装方便外，还要保证气流合理，送风均匀。
While side air outlet model indoor unit’s installation in the air conditioner room, except considering convenient installation, it should ensure air flow reasonably andair supply equably.
(5)管路连接Connecting pipes
申菱牌风冷系列空调机管路连接方式有两种：小于或等于LF/LFD29N以及LF/LFD58N、LF/LFD85N机组采用喇叭口连接，其它类型机组采用焊接方式连接。连接时须注意以下几点：
SW-5RN
SW-8N
SW-(6X2)NSW-8RN
SW-10N
SW-10RN
SW-13N
SW-13RN
SW-15N
SW-15RN
SW-20N
SW-20RN
SW-25N
SW-25RN
SW-30N
SW-30RN
SW-60N SW-70N SW-80N
最大管长
length
20
20
30
30
40
50
50
50
(4)打墙孔Drill holes in wall
在墙底部打圆孔或长方形孔，以穿过连接管、排水管、电线等。
Drilling round or square holes in the bottom wall to let connecting pipe, water drain pipe and wires cross．
(4) 室外机组的位置不在地面或楼顶平面而需悬挂在墙壁上时,应制作牢固可靠的支架。
While outside unit is not installed on the ground or the top plane,buthung on the wall, it must use the firm support.
地基应有足够的强度。机组重量和地脚螺钉固定位置参见以下各图。
Foundation should be intended enough.Unit weight and the foot screw fixed position is showed as following charts．
其它注意事项： Otherattentions
1、机组外观
2、机组结构 Unit structure
二、系统流程图 system flow chart
1、风冷冷风型/电加热型空调机工作原理
Working principleof theair-cooled cooling or electric heating air conditioner
2、热泵型空调机工作原理
Maintenance
七、运行范围………………………………………………………………………….……………...26
Run scope
八、简易故障处理………………………………………………………………………………...27
Trouble disposal
一、机组外观和机组结构Unit outlook and structure
(2)搬运或吊装过程中，应保持机体平衡，切勿突然升高、降低或剧烈晃动。
During handling or hoisting, keep organism balance, don’t rise, drop suddenly or sway violently.
b. 管路布置 Pipes arrangement
连接管路的布置须根据现场情况参照以下原则进行：
Connection pipe arrangement must according to the site’scondition and refer to thefollowing principles:
(1)尽可能缩短连接管长度，最好在5m以内
Try to shorten the length of connection pipe,best within5m.
Working principle of the heat-pump air conditioner
三、机组安装
1.安装空间：Installation space
确保机组安装位置周围有足够的空间以备操作、维修之用，同时也要保证气流循环畅通，不受阻碍并且没有短路。安装空间尺寸参见下图。
In order to ensure operation and maintenance convenient，enough space around the units must be ensured while installing．Air must flow freely without resistance and short circuit．Installation space sizecan be consulted asfollows．
