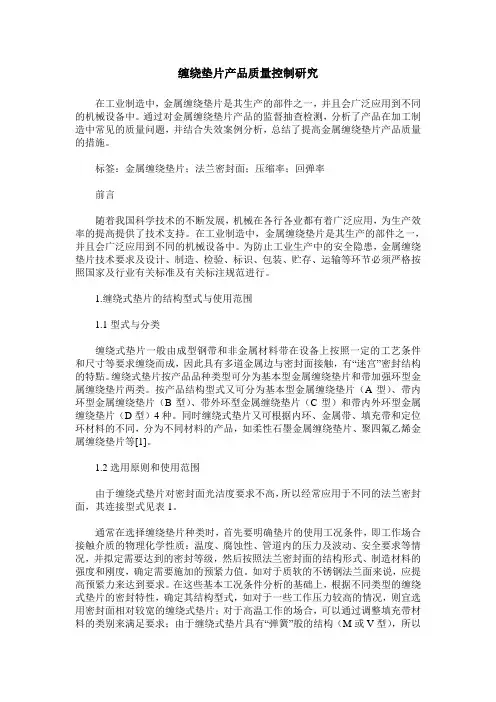

缠绕垫片产品质量控制研究在工业制造中，金属缠绕垫片是其生产的部件之一，并且会广泛应用到不同的机械设备中。
通过对金属缠绕垫片产品的监督抽查检测，分析了产品在加工制造中常见的质量问题，并结合失效案例分析，总结了提高金属缠绕垫片产品质量的措施。
标签：金属缠绕垫片；法兰密封面；压缩率；回弹率前言随着我国科学技术的不断发展，机械在各行各业都有着广泛应用，为生产效率的提高提供了技术支持。
在工业制造中，金属缠绕垫片是其生产的部件之一，并且会广泛应用到不同的机械设备中。
为防止工业生产中的安全隐患，金属缠绕垫片技术要求及设计、制造、检验、标识、包装、贮存、运输等环节必须严格按照国家及行业有关标准及有关标注规范进行。
1.缠绕式垫片的结构型式与使用范围1.1型式与分类缠绕式垫片一般由成型钢带和非金属材料带在设备上按照一定的工艺条件和尺寸等要求缠绕而成，因此具有多道金属边与密封面接触，有“迷宫”密封结构的特點。
缠绕式垫片按产品品种类型可分为基本型金属缠绕垫片和带加强环型金属缠绕垫片两类。
按产品结构型式又可分为基本型金属缠绕垫片（A型）、带内环型金属缠绕垫片（B型）、带外环型金属缠绕垫片（C型）和带内外环型金属缠绕垫片（D型）4种。
同时缠绕式垫片又可根据内环、金属带、填充带和定位环材料的不同，分为不同材料的产品，如柔性石墨金属缠绕垫片、聚四氟乙烯金属缠绕垫片等[1]。
1.2选用原则和使用范围由于缠绕式垫片对密封面光洁度要求不高，所以经常应用于不同的法兰密封面，其连接型式见表1。
通常在选择缠绕垫片种类时，首先要明确垫片的使用工况条件，即工作场合接触介质的物理化学性质：温度、腐蚀性、管道内的压力及波动、安全要求等情况，并拟定需要达到的密封等级，然后按照法兰密封面的结构形式、制造材料的强度和刚度，确定需要施加的预紧力值。
如对于质软的不锈钢法兰面来说，应提高预紧力来达到要求。
在这些基本工况条件分析的基础上，根据不同类型的缠绕式垫片的密封特性，确定其结构型式，如对于一些工作压力较高的情况，则宜选用密封面相对较宽的缠绕式垫片；对于高温工作的场合，可以通过调整填充带材料的类别来满足要求；由于缠绕式垫片具有“弹簧”般的结构（M或V型），所以该种垫片在所有金属及软填料垫片中具有最好的弹性，更加适用于温度和压力变化较为复杂和缺乏规律性的工作场合；此外还应综合考虑垫片结构安装的难易程度，以及采用不同型式垫片的经济性等[2]。
缠绕式垫片技术规范

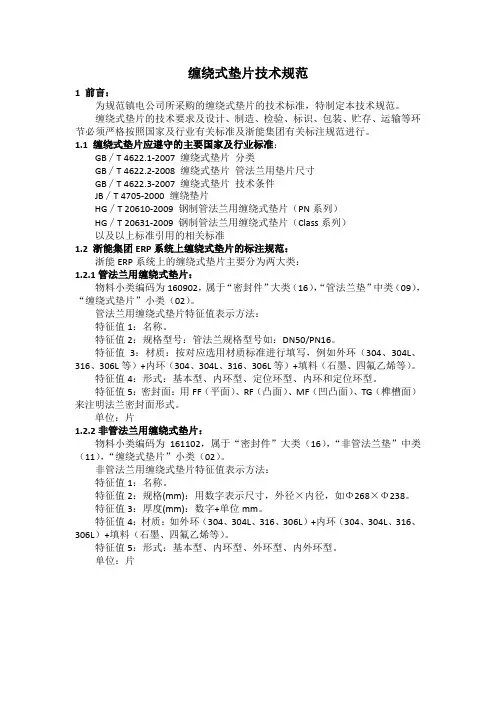

缠绕式垫片技术规范1 前言：为规范镇电公司所采购的缠绕式垫片的技术标准，特制定本技术规范。
缠绕式垫片的技术要求及设计、制造、检验、标识、包装、贮存、运输等环节必须严格按照国家及行业有关标准及浙能集团有关标注规范进行。
1.1 缠绕式垫片应遵守的主要国家及行业标准：GB∕T 4622.1-2007 缠绕式垫片分类GB∕T 4622.2-2008 缠绕式垫片管法兰用垫片尺寸GB∕T 4622.3-2007 缠绕式垫片技术条件JB∕T 4705-2000 缠绕垫片HG∕T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）HG∕T 20631-2009 钢制管法兰用缠绕式垫片（Class系列）以及以上标准引用的相关标准1.2 浙能集团ERP系统上缠绕式垫片的标注规范：浙能ERP系统上的缠绕式垫片主要分为两大类：1.2.1管法兰用缠绕式垫片：物料小类编码为160902，属于“密封件”大类（16），“管法兰垫”中类（09），“缠绕式垫片”小类（02）。
管法兰用缠绕式垫片特征值表示方法：特征值1：名称。
特征值2：规格型号：管法兰规格型号如：DN50/PN16。
特征值3：材质：按对应选用材质标准进行填写，例如外环（304、304L、316、306L等）+内环（304、304L、316、306L等）+填料（石墨、四氟乙烯等）。
特征值4：形式：基本型、内环型、定位环型、内环和定位环型。
特征值5：密封面：用FF（平面）、RF（凸面）、MF（凹凸面）、TG（榫槽面）来注明法兰密封面形式。
单位：片1.2.2非管法兰用缠绕式垫片：物料小类编码为161102，属于“密封件”大类（16），“非管法兰垫”中类（11），“缠绕式垫片”小类（02）。
非管法兰用缠绕式垫片特征值表示方法：特征值1：名称。
特征值2：规格(mm)：用数字表示尺寸，外径×内径，如Φ268×Φ238。
特征值3：厚度(mm)：数字+单位mm。
缠绕垫片d2222 标准
缠绕垫片d2222 标准
缠绕垫片D2222是一种标准的垫片，通常用于管道和设备的密封。
它符合国际标准DIN 2690，并且通常由非金属材料制成，例如橡胶，石棉，或PTFE等。
这些垫片通常用于在高压或高温环境下进行密封，以防止液体或气体的泄漏。
从材料的角度来看，D2222垫片可以根据具体的应用要求选择不同的材料，比如橡胶垫片具有良好的弹性和耐腐蚀性，适用于一般密封要求；而石棉垫片具有良好的耐高温性能，适用于高温高压环境下的密封要求；PTFE垫片则具有优异的耐化学腐蚀性能，适用于对介质要求严格的场合。
此外，从安装和使用角度来看，D2222垫片的安装需要遵循一定的安装规范，确保垫片能够正确地密封管道或设备。
在使用过程中，需要定期检查垫片的状态，确保其完好无损，及时更换损坏的垫片以确保密封性能。
另外，D2222垫片的标准化也意味着其尺寸和规格是统一的，这有利于在不同的设备和管道上进行替换和维修。
这种标准化也使得用户可以更方便地选择适合自己需求的垫片。
总的来说，D2222垫片作为一种标准垫片，具有多种材料选择、严格的安装和使用要求，以及标准化的尺寸规格，能够满足不同工
况下的密封需求。
希望这些信息能够帮助你更好地了解D2222垫片
的相关信息。
金属缠绕垫片内环尺寸
金属缠绕垫片内环尺寸
金属缠绕垫片内环尺寸是在工程和制造领域中常见的一个重要参数，它在安装
和使用过程中起着至关重要的作用。
金属缠绕垫片通常用于填充和密封管道、阀门、法兰和其他连接部件之间的间隙，以确保密封性能和防止泄漏。
在选择金属缠绕垫片时，内环尺寸是一个至关重要的参数，它决定了垫片在安
装时的匹配程度和密封性能。
内环尺寸通常由直径和厚度两个方面来描述，而直径是内环尺寸的关键参数之一。
在测量金属缠绕垫片的内环尺寸时，可以采用以下几种方法：
1. 直接测量法：使用卷尺或卡尺直接测量金属缠绕垫片内环的直径和厚度。
在
测量时需要确保垫片表面平整，避免出现误差。
2. 火焰测量法：通过将金属缠绕垫片在火焰上加热，然后使用卡尺测量内环尺
寸的方法进行测量。
这种方法通常用于测量较大直径和较厚的金属缠绕垫片。
3. 光学测量法：使用光学仪器如显微镜或投影仪来测量金属缠绕垫片内环的尺寸。
这种方法精度较高，适用于对尺寸精度要求较高的场合。
在实际使用金属缠绕垫片时，内环尺寸的准确性直接影响到密封效果和使用寿命。
因此，在选择和安装金属缠绕垫片时，务必要注意内环尺寸的准确性和匹配程度，以确保其正常使用和密封效果。
同时，定期检查和维护金属缠绕垫片的内环尺寸也是保证其长期使用效果的重要措施之一。
不锈钢金属缠绕垫标准

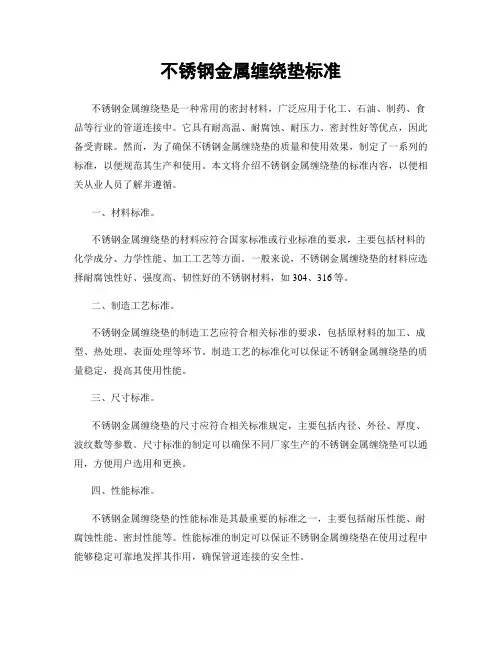

不锈钢金属缠绕垫标准不锈钢金属缠绕垫是一种常用的密封材料，广泛应用于化工、石油、制药、食品等行业的管道连接中。
它具有耐高温、耐腐蚀、耐压力、密封性好等优点，因此备受青睐。
然而，为了确保不锈钢金属缠绕垫的质量和使用效果，制定了一系列的标准，以便规范其生产和使用。
本文将介绍不锈钢金属缠绕垫的标准内容，以便相关从业人员了解并遵循。
一、材料标准。
不锈钢金属缠绕垫的材料应符合国家标准或行业标准的要求，主要包括材料的化学成分、力学性能、加工工艺等方面。
一般来说，不锈钢金属缠绕垫的材料应选择耐腐蚀性好、强度高、韧性好的不锈钢材料，如304、316等。
二、制造工艺标准。
不锈钢金属缠绕垫的制造工艺应符合相关标准的要求，包括原材料的加工、成型、热处理、表面处理等环节。
制造工艺的标准化可以保证不锈钢金属缠绕垫的质量稳定，提高其使用性能。
三、尺寸标准。
不锈钢金属缠绕垫的尺寸应符合相关标准规定，主要包括内径、外径、厚度、波纹数等参数。
尺寸标准的制定可以确保不同厂家生产的不锈钢金属缠绕垫可以通用，方便用户选用和更换。
四、性能标准。
不锈钢金属缠绕垫的性能标准是其最重要的标准之一，主要包括耐压性能、耐腐蚀性能、密封性能等。
性能标准的制定可以保证不锈钢金属缠绕垫在使用过程中能够稳定可靠地发挥其作用，确保管道连接的安全性。
五、检测标准。
不锈钢金属缠绕垫的检测标准是保证其质量的重要手段，包括外观检查、尺寸测量、力学性能测试、耐压性能测试、耐腐蚀性能测试等。
检测标准的制定可以确保不锈钢金属缠绕垫生产出厂前能够经过严格的检验，合格后才能投入使用。
六、标识标准。
不锈钢金属缠绕垫的标识应符合相关标准的要求，主要包括产品型号、规格、材质、生产厂家等信息。
标识标准的制定可以方便用户对不锈钢金属缠绕垫进行识别和追溯，确保使用过程中的安全可靠性。
七、包装标准。
不锈钢金属缠绕垫的包装应符合相关标准的要求，主要包括包装方式、包装材料、运输标志等。
包装标准的制定可以保证不锈钢金属缠绕垫在运输和储存过程中不受损坏，保持其良好的使用状态。
金属缠绕垫片国家标准

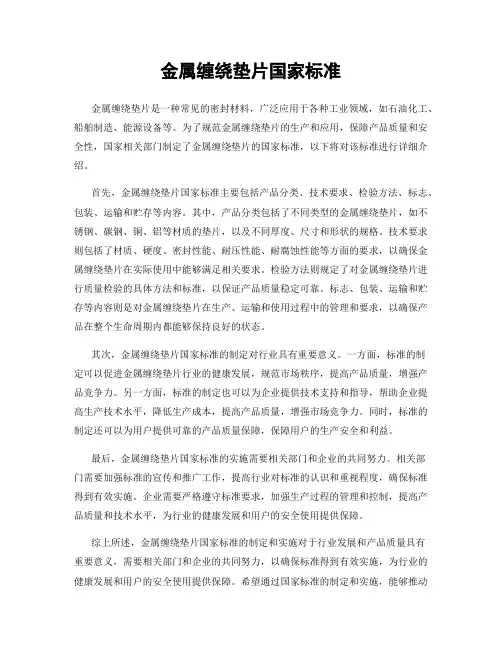

金属缠绕垫片国家标准金属缠绕垫片是一种常见的密封材料，广泛应用于各种工业领域，如石油化工、船舶制造、能源设备等。
为了规范金属缠绕垫片的生产和应用，保障产品质量和安全性，国家相关部门制定了金属缠绕垫片的国家标准，以下将对该标准进行详细介绍。
首先，金属缠绕垫片国家标准主要包括产品分类、技术要求、检验方法、标志、包装、运输和贮存等内容。
其中，产品分类包括了不同类型的金属缠绕垫片，如不锈钢、碳钢、铜、铝等材质的垫片，以及不同厚度、尺寸和形状的规格。
技术要求则包括了材质、硬度、密封性能、耐压性能、耐腐蚀性能等方面的要求，以确保金属缠绕垫片在实际使用中能够满足相关要求。
检验方法则规定了对金属缠绕垫片进行质量检验的具体方法和标准，以保证产品质量稳定可靠。
标志、包装、运输和贮存等内容则是对金属缠绕垫片在生产、运输和使用过程中的管理和要求，以确保产品在整个生命周期内都能够保持良好的状态。
其次，金属缠绕垫片国家标准的制定对行业具有重要意义。
一方面，标准的制定可以促进金属缠绕垫片行业的健康发展，规范市场秩序，提高产品质量，增强产品竞争力。
另一方面，标准的制定也可以为企业提供技术支持和指导，帮助企业提高生产技术水平，降低生产成本，提高产品质量，增强市场竞争力。
同时，标准的制定还可以为用户提供可靠的产品质量保障，保障用户的生产安全和利益。
最后，金属缠绕垫片国家标准的实施需要相关部门和企业的共同努力。
相关部门需要加强标准的宣传和推广工作，提高行业对标准的认识和重视程度，确保标准得到有效实施。
企业需要严格遵守标准要求，加强生产过程的管理和控制，提高产品质量和技术水平，为行业的健康发展和用户的安全使用提供保障。
综上所述，金属缠绕垫片国家标准的制定和实施对于行业发展和产品质量具有重要意义，需要相关部门和企业的共同努力，以确保标准得到有效实施，为行业的健康发展和用户的安全使用提供保障。
希望通过国家标准的制定和实施，能够推动金属缠绕垫片行业的健康发展，提高产品质量，增强市场竞争力，为行业和用户带来更多的实际效益。
法兰垫片紧固件管理细则
法兰垫片紧固件管理细则第一章总则第一条为规范法兰、垫片、紧固件选择及安装工作，防止发生安全事故，根据《中国石油炼油与化工企业设备管理办法》转化制定《法兰垫片紧固件管理细则》。
第二条钢制法兰、垫片、紧固件的设计、制造、选用所依据的标准应为最新国家标准，新建项目同一装置应采用同一标准，改造项目应与原装置标准一致，严禁混用。
新建装置原则使用化工部HG/T20592~20635-2009《钢制管法兰、垫片、紧固件》标准（美标）。
第二章管理职责第三条机动设备处的主要职责：一、机动设备处为法兰、垫片、紧固件归口管理部门，负责制定法兰、垫片、紧固件的安全管理规章制度，组织生产装置建立法兰螺栓紧固台帐，完善相关法兰、垫片、紧固件的资料。
二、参与审查法兰、垫片、紧固件选型、安装、使用、检验、修理、改造的全过程管理。
三、负责组织法兰、垫片、紧固件管理人员、操作人员和检修人员的培训和管理工作。
四、组织或参与法兰、垫片、紧固件失效原因的调查、分析和处理。
第四条设备属地单位职责：一、负责建立法兰螺栓紧固台账（针对定力矩专业紧固工具方式），台账中要明确记录工艺条件和螺栓、垫片规格型号、紧固方式及紧固单位提供的核算后的预紧步骤（预紧力）等内容。
二、负责监督紧固单位按照法兰螺栓紧固台账或参照扭矩对照表和实际工况核算后的预紧力进行紧固。
三、属地单位负责对法兰、垫片、紧固件的存放、保管和发放。
第三章法兰、垫片、紧固件选型第五条法兰、垫片、螺栓的选型应符合化工部《钢制管法兰、垫片、紧固件》HG/T20592~20635-2009标准的技术要求。
第六条法兰选型参照《Class系列各种类型法兰的密封面型式及其常用范围》，详见附表-1。
第七条螺纹法兰、对焊松套法兰不应使用于剧烈循环工况。
在剧烈循环工况下，应选用带颈对焊法兰或整体法兰。
第八条螺纹法兰和承插焊法兰不应使用于可能发生缝隙腐蚀或严重腐蚀的场合。
第九条设备垫片选用时，应选用金属包垫、缠绕垫、石墨复合垫和波齿垫，选用缠绕垫时，当密封面为突面RF，应选用带外加强环型缠绕垫，法兰面为凹凸面FM时，应选用带内加强环型缠绕垫。
石棉垫片,禁止使用规范
石棉垫片,禁止使用规范篇一:石棉垫子制作器技术规范与操作标准石棉垫子制作器技术规范与操作标准一、产品名称:石棉垫子制作器二、设计制造标准及依据GB1008《机械加工工艺基本》JB/Z187.5《专用工艺设备设计图样》三、整件主要技术性能参数弹簧分离强度,20N刀片刀槽吻合间距偏差,0.01mm石棉垫子与法兰盘密0.01mm操作人员需提供力,20N操作人员与法兰盘间隙安全间距,10mm四、主要零部件名称及材质五、结构形式及要求5.1整体结构:法兰盘垫子制作器分为三个部分，分别是底座推动装置、切割刀、顶部垫子弹出装置。
采用底座液压千斤顶推动切1割刀，切割刀与刀槽作用切割石棉垫子，弹出装置推出石棉垫子的的结构。
5.2推出结构设计:推出装置主要是通过推压顶部的连杆使悬挂在刀槽内的铁质垫子向下运动，推出卡在刀槽内的石棉垫子，使切割成型的石棉垫子落在底部的刀台上，以便于取出。
当推下垫子动作完成后，该装置在内置弹簧弹力作用下自动回升到原来高度。
六、操作标准1、使用前必须检查各部分是否正常。
2、千斤顶的着力点选择在装置的固定位置，放置在平稳的操作台，保证千斤顶的负荷应均衡。
3、用户要根据使用情况定期检查和保养4、切割器工作过程，切割刀与刀槽间距偏差?0.01mm、操作人员需提供力,20N 为有效标准，若出现偏差过大或操作用力过大需更换相应配件。
篇二:20120215有害物质限制要求Q/ZSH有害物质限制要求2012-03-10发布 2012-03-20实施浙江三花股份有限公司发布2前言本标准是在Q/ZSH J01.002-2009版企业标准的基础上，根据目前RoHS指令最新规定及顾客要求，结合公司现状进行修订完善。
本标准修订的主要内容: ——在一类禁止物质(表1)中增加了六价铬电镀防锈处理的零部件含量的规定; ——在一类禁止物质(表1)中删除了四溴双酚a的规定; ——在二类禁止物质中增加了REACH法规的规定;——更新了附录A ，更新内容为RoHS指令豁免例外使用的项目; ——附录D.1和D.2进行合并，并新增部分顾客有害物质控制要求指标。
