金属缠绕垫片的种类及标准

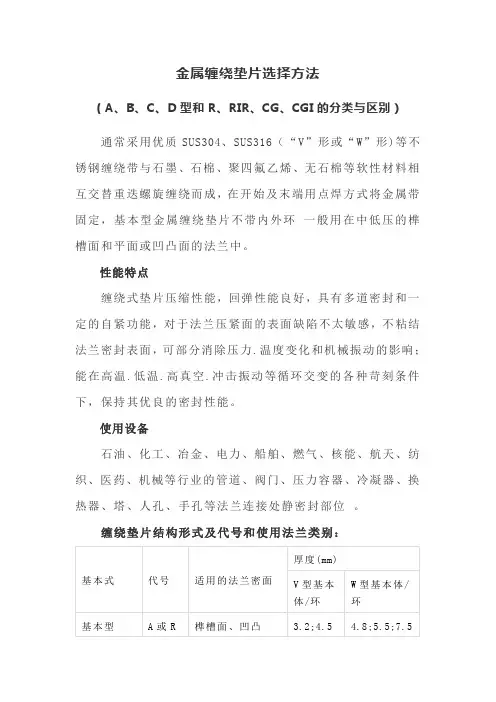

金属缠绕垫片选择方法(A、B、C、D型和R、RIR、CG、CGI的分类与区别)
0-1.8
>1000 and <=1600"
>34" and <=60
0-2.2
金属石墨缠绕垫片主要性能参数：
缠绕垫片ห้องสมุดไป่ตู้数
m=2.5-4
缠绕垫片使用压力
≤25MPa
缠绕垫片使用温度
-196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压
y=68MPa
C.不锈钢的硬度值 HV≤200
2. 基本型缠绕非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力如下表：
缠绕垫片各种非金属材料主要技术参数：
±1.3
>1600
>60"
±1.6
垫片外径
<=600
<=24"
<=24"
±0.9
>600 and <=16000
>24" and <=60"
>24" and <=60"
±1.8
1600
>60"
±2.2
外环外径
>=1/2" and <=60"
±0.9
<=600
<=24"
0-1.0
>600 and<=1000
金属缠绕垫
金属缠绕垫片那点事儿！金属缠绕垫片是现代化工装置中最常用的密封件，在日常材料计划上报以及使用的过程中总结了一些相关知识供大家参考！一、金属缠绕垫片的分类1、基本型金属缠绕垫片（A型）：只有中间缠绕金属带密封部分，没有内外环。
适用于榫槽面TG型法兰的密封。
2、带内环金属缠绕垫片（B型）：只有内环没有外环。
适用于凸凹面MFM型法兰的密封。
3、带外环金属缠绕垫片（C型）：只有外环没有内环，适用于凸面RF 型法兰的密封。
4、内外环金属缠绕垫片（D型）：内外环均有，凸面RF法兰型推荐使用，也是目前使用最广泛的形式。
二、内外环的作用金属缠绕垫是否带内外环的依据是法兰的密封面。
带内外环的缠绕垫用在平面和突面法兰，带内环主要是起到加强的作用。
带外环主要是起定位作用（又称定位环）。
外环的外径顶到螺栓以后可以把中间的密封部分对中，这样可以达到很好的密封效果。
所以有内外环。
三、金属缠绕垫片特性缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。
缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
四、金属缠绕垫片的材质缠绕垫片一般采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
注：上表中的定位环为垫片的外环应用举例：五、金属缠绕垫片安装注意事项1、安装前仔细检查法兰、螺栓、螺母及垫片的质量，仔细检查法兰或接口安装情况，有无偏口、错口、张口、错孔等缺陷。
2、法兰或密封部位表面必须清理干净，垫片表面及螺栓、螺纹上不允许粘附机械杂质。
金属缠绕垫标准
金属缠绕垫标准金属缠绕垫是一种用于密封连接的重要零部件，其性能直接影响到设备的安全可靠运行。
为了确保金属缠绕垫的质量和性能达到标准要求，制定了一系列的金属缠绕垫标准。
本文将就金属缠绕垫标准的相关内容进行介绍，以便广大生产厂家和使用单位更好地了解和遵守相关标准，确保金属缠绕垫的质量和性能。
1. 标准范围。
金属缠绕垫标准主要涉及金属材料的选择、制造工艺、尺寸要求、性能测试等内容。
其中，金属材料的选择包括金属种类、材质要求、化学成分、力学性能等方面的规定；制造工艺包括卷制工艺、焊接工艺、热处理工艺等方面的要求；尺寸要求包括外径、内径、厚度、螺纹尺寸等方面的规定；性能测试包括密封性能测试、耐压性能测试、耐腐蚀性能测试等方面的要求。
2. 标准意义。
金属缠绕垫标准的制定，旨在规范金属缠绕垫的生产和使用，提高产品的质量和性能，保障设备的安全运行。
遵守金属缠绕垫标准，可以有效地避免因金属缠绕垫质量不达标而导致的设备泄漏、损坏等问题，降低生产事故的发生率，保障生产安全，保护环境，维护人员的身体健康。
3. 标准要求。
金属缠绕垫标准对金属缠绕垫的各项性能和质量都有详细的规定和要求，生产厂家和使用单位应当严格按照标准要求进行生产和使用。
在生产过程中，要选择合格的金属材料，严格按照制造工艺要求进行生产，确保产品的尺寸精度和表面光洁度；在使用过程中，要按照标准要求进行安装和调试，定期检查和维护金属缠绕垫，确保其性能和密封效果。
4. 标准检测。
金属缠绕垫标准对产品的性能和质量都有详细的检测方法和标准，生产厂家和使用单位应当按照标准要求进行产品的检测和验证。
其中，密封性能测试包括静态密封性能测试和动态密封性能测试；耐压性能测试包括内压测试和外压测试；耐腐蚀性能测试包括化学腐蚀性能测试和高温腐蚀性能测试等。
5. 标准更新。
随着科学技术的不断发展和进步，金属缠绕垫标准也需要不断更新和完善。
生产厂家和使用单位应当密切关注标准的更新动态，及时了解最新的标准要求，不断改进生产工艺，提高产品质量和性能，确保金属缠绕垫的安全可靠使用。

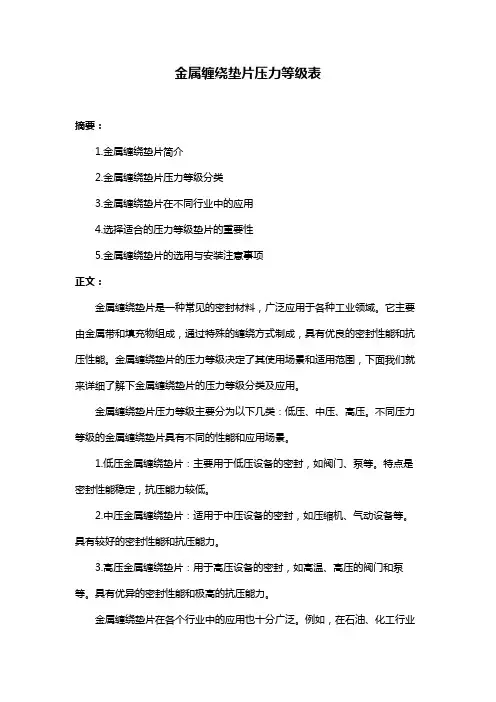

金属缠绕垫片压力等级表
金属缠绕垫片压力等级表摘要：1.金属缠绕垫片简介2.金属缠绕垫片压力等级分类3.金属缠绕垫片在不同行业中的应用4.选择适合的压力等级垫片的重要性5.金属缠绕垫片的选用与安装注意事项正文：金属缠绕垫片是一种常见的密封材料，广泛应用于各种工业领域。
它主要由金属带和填充物组成，通过特殊的缠绕方式制成，具有优良的密封性能和抗压性能。
金属缠绕垫片的压力等级决定了其使用场景和适用范围，下面我们就来详细了解下金属缠绕垫片的压力等级分类及应用。
金属缠绕垫片压力等级主要分为以下几类：低压、中压、高压。
不同压力等级的金属缠绕垫片具有不同的性能和应用场景。
1.低压金属缠绕垫片：主要用于低压设备的密封，如阀门、泵等。
特点是密封性能稳定，抗压能力较低。
2.中压金属缠绕垫片：适用于中压设备的密封，如压缩机、气动设备等。
具有较好的密封性能和抗压能力。
3.高压金属缠绕垫片：用于高压设备的密封，如高温、高压的阀门和泵等。
具有优异的密封性能和极高的抗压能力。
金属缠绕垫片在各个行业中的应用也十分广泛。
例如，在石油、化工行业中，金属缠绕垫片可用于各类阀门、泵、法兰等设备的密封；在建筑行业中，金属缠绕垫片可用于空调、冰箱等家用电器的制冷系统；在航空航天、军工领域，金属缠绕垫片更是具有重要应用价值，如火箭发动机、导弹等高压设备的密封。
选择适合的压力等级金属缠绕垫片对于设备的正常运行至关重要。
选用不当，可能导致密封性能下降，甚至设备故障。
因此，在选购金属缠绕垫片时，应根据设备的压力等级、工作环境等因素，选择合适的垫片。
在安装金属缠绕垫片时，还需注意以下几点：1.确保金属缠绕垫片的尺寸与设备接口相匹配，避免过大或过小影响密封效果。
2.安装前，清除接口处的油污、氧化皮等，以确保密封表面干净。
3.安装时，尽量避免垫片受到冲击或划伤，以免影响密封性能。
4.安装完成后，检查垫片密封效果，如发现泄漏，及时调整或更换垫片。
总之，金属缠绕垫片作为一种重要的密封材料，在选购和使用过程中，要充分考虑压力等级、应用场景等因素，确保密封效果和设备安全。
金属缠绕垫片国家标准
金属缠绕垫片国家标准金属缠绕垫片是一种常见的密封材料，广泛应用于各种工业领域，如石油化工、船舶制造、能源设备等。
为了规范金属缠绕垫片的生产和应用，保障产品质量和安全性，国家相关部门制定了金属缠绕垫片的国家标准，以下将对该标准进行详细介绍。
首先，金属缠绕垫片国家标准主要包括产品分类、技术要求、检验方法、标志、包装、运输和贮存等内容。
其中，产品分类包括了不同类型的金属缠绕垫片，如不锈钢、碳钢、铜、铝等材质的垫片，以及不同厚度、尺寸和形状的规格。
技术要求则包括了材质、硬度、密封性能、耐压性能、耐腐蚀性能等方面的要求，以确保金属缠绕垫片在实际使用中能够满足相关要求。
检验方法则规定了对金属缠绕垫片进行质量检验的具体方法和标准，以保证产品质量稳定可靠。
标志、包装、运输和贮存等内容则是对金属缠绕垫片在生产、运输和使用过程中的管理和要求，以确保产品在整个生命周期内都能够保持良好的状态。
其次，金属缠绕垫片国家标准的制定对行业具有重要意义。
一方面，标准的制定可以促进金属缠绕垫片行业的健康发展，规范市场秩序，提高产品质量，增强产品竞争力。
另一方面，标准的制定也可以为企业提供技术支持和指导，帮助企业提高生产技术水平，降低生产成本，提高产品质量，增强市场竞争力。
同时，标准的制定还可以为用户提供可靠的产品质量保障，保障用户的生产安全和利益。
最后，金属缠绕垫片国家标准的实施需要相关部门和企业的共同努力。
相关部门需要加强标准的宣传和推广工作，提高行业对标准的认识和重视程度，确保标准得到有效实施。
企业需要严格遵守标准要求，加强生产过程的管理和控制，提高产品质量和技术水平，为行业的健康发展和用户的安全使用提供保障。
综上所述，金属缠绕垫片国家标准的制定和实施对于行业发展和产品质量具有重要意义，需要相关部门和企业的共同努力，以确保标准得到有效实施，为行业的健康发展和用户的安全使用提供保障。
希望通过国家标准的制定和实施，能够推动金属缠绕垫片行业的健康发展，提高产品质量，增强市场竞争力，为行业和用户带来更多的实际效益。
索宝金属缠绕垫上型号说明
说明一.金属缠绕垫（a）垫片适用的公称压力：PN 16.PN25. PN 40.PN63. PN100. PN160 .(b)标记示例:SEBO DN25 PN25 D1525D1525含义：第一个字母为垫片形式、第一个数字为外加强圈金属材质，第二个数字代表金属带材质，第三个数字代表为金属带填充密封材料材质，第四个数字代表为内加强圈金属材质。
1525的垫片因为内加强圈和金属带使用了316L不锈钢，所以可以用在全站任意高腐蚀部位。
(2) 钢制管法兰用缠绕垫片执行标准：HG/T21631-2009（a）垫片适用的公称压力：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）.(b)标记示例. 公称尺寸为DN100.公称压力为Class900的钢制管法兰用带内环和对中环的缠绕垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9,填充材料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：缠绕垫SEBO MT600D 100- 900 1222二.八角垫2、执行标准(1) 钢制管法兰用金属环形垫执行标准：HG/T20612-2009（a）金属环形垫适用的法兰公称压力为：PN63、PN100、PN160(b)标记示例公称尺寸为DN100.公称压力为PN63的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-63 304(2)法兰用金属环形垫执行标准：HG/T20633-2009（a）金属环形垫适用的法兰公称压力为：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）(b)标记示例公称尺寸为DN100.公称压力为Class900的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-900 304三. 非石棉垫(1)钢制管法兰用非金属平垫：执行标准HG/T20606-2009公称尺寸为DN100.公称压力为PN63的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-63 RF(2)制管法兰用非金属平垫：执行标准HG/T20627-2009公称尺寸为DN100.公称压力为Class300的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-300 RF。
金属缠绕垫片各个参数
金属DM-6006金属在金属的类别中是应用最广泛的一种。
金属石墨通常指，由优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
分四种形式：基本型金属缠绕垫片（DM-6006A）、带内环型金属缠绕垫片（DM-6006B）、带外环型金属缠绕垫片（DM-6006C）、带内外环型金属缠绕垫片（DM-6006D）。
应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
种类基本型缠绕垫片（DM-6006A）带内环缠绕垫片（DM-6006B）带外环缠绕垫片（DM-6006C）带内外环缠绕垫片（DM-6006D）我们能按照ANSI,API.DIN.JIS,JPI,BS等标准生产，或者由用户具体注明要求。
使用压力≤25Mp a。
如垫片用在换热器上，一般我们推荐带Φ3.2的不锈钢内环，窄带材质同钢带，窄带形式分粘贴型或包覆型。
如垫片需要色标，请注明。
金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，金属缠绕垫片接触的法兰密封面的表面精度要求不高。
金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。
缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
金属缠绕垫片应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
金属缠绕垫片分四种形式：基本型金属缠绕垫片（DM-6006A）、带内环型金属缠绕垫片（DM-6006B）、带外环型金属缠绕垫片（DM-6006C）、带内外环型金属缠绕垫片（DM-6006D）。
金属缠绕垫片标准
金属缠绕垫片标准
首先，金属缠绕垫片标准主要包括材料标准、尺寸标准和工艺标准三个方面。
在材料标准方面，金属缠绕垫片通常采用不锈钢、碳钢、铜、铝等金属材料制成，其选材应符合相关的国际标准，如ASTM、JIS、DIN等。
同时，对于特殊工况下的金属缠绕垫片，还需根据具体要求选择合适的材料，如耐高温、耐腐蚀等特殊性能的材料。
其次，尺寸标准是金属缠绕垫片制造中的重要内容。
金属缠绕垫片的尺寸应符合国际标准规定的公差范围，以保证其在安装和使用过程中的可靠性和密封性。
此外，对于不同直径、厚度和形状的金属缠绕垫片，还需根据具体的工程要求进行设计和选型，以确保其能够满足工程需求。
最后，工艺标准是影响金属缠绕垫片质量的关键因素之一。
金属缠绕垫片的制造工艺应符合国际标准的要求，包括材料的切割、卷制、焊接、热处理等工艺环节。
特别是焊接工艺对金属缠绕垫片的质量和性能影响较大，应严格按照相关标准进行操作，以确保焊缝的质量和密封性能。
总的来说，金属缠绕垫片标准的制定和执行，对于保障金属缠绕垫片的质量和使用效果具有重要意义。
只有严格执行相关标准，选择合适的材料、尺寸和工艺，才能确保金属缠绕垫片在工程中发挥应有的作用，达到预期的效果。
在实际应用中，用户应根据具体工程要求，选择符合相关标准的金属缠绕垫片，并严格按照标准要求进行安装和使用。
同时，制造厂家也应严格按照标准要求进行生产，确保产品质量和性能符合标准要求。
综上所述，金属缠绕垫片标准是保障金属缠绕垫片质量和使用效果的重要依据，对于制造厂家和用户来说都具有重要意义。
希望本文能够帮助读者更好地了解和应用金属缠绕垫片标准，促进金属缠绕垫片在工程中的应用和推广。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属缠绕垫片的种类：
（一）基本型金属缠绕垫、
（二）带外环金属缠绕垫
（三）带内环金属缠绕垫
（四）带内外环金属缠绕垫
（五）换热器用（带筋）
（六）异形金属缠绕垫
金属缠绕垫片（基本型）采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
1.金属带材料
A. 采用厚度为0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti,
0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2,201,304,316等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值HV≤200
D.一般的钢带的宽度是3.2mm,4.5mm,8mm,W型的钢带可以更厚。
2. 非金属带材料
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，陶瓷纤维及云母带等。
带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
E.一般的钢带的宽度是3.2mm,4.5mm,8mm
3.内外环材料
常用的有304SS,316LSS,321SS,347SS,碳钢,钛,铜.
mix:
The flange on the pad designs to facilitate the installation of the Company under the gasket-caliber size, the gasket external welding a 2 ~ 8 positioning belt buckle for positioning hole in the flange, to prevent displacement installation gasket or falling out of the supporting material and saving hours of work.
Types and gasket materials
1, Winding pads divided into four forms: that is, as the basic type A, B band strengthen ring, the C-band to strengthen the ring, the D-band, the strengthening ring.
2, the general use of materials
A strip: 0 Cr13, 0Cr18Ni9 (304), 0Cr18Ni9Ti, 1Cr18Ni9Ti (321), 0Cr17Ni12Mo2 (316), 00Cr17Ni14Mo2 (316L)
B, both inside and outside ring materials are A3, 304,316,316 L
C, non-metallic sandwich belt: Flexible Graphite PTFE,
custom-made asbestos.
使用范围： Use of:
1、使用温度：-196℃-650℃ 1, the use of Temperature: -196 ° C -650 ° C
（氧化介质中不高于450℃）Oxidation medium does not exceed 450 °
C)
2、使用压力≤ 26MPa 2, the use of pressure ≤ 25MPa
3、垫片厚度：2.5-4.5mm 3, gasket thickness :2.5-4.5 mm
性能：
1、适用范围广。
能耐高温、高压和适应超低温或真空下使用。
2、应用补偿能力强。
在高温、高压波动频繁的工位上，密封性能稳定、可靠性强。
3、有良好的密封性能。
4、使用安装方便。
Performance:
1, the scope of application-Canton. Can high temperatures, high pressure and adapt to ultra-low-temperature vacuum or use.
2, the ability of compensation. At high temperature, high pressure fluctuations frequent-position, the sealing performance stability and reliability.
3, a good sealing performance.
4, the use of the installation convenience
垫片标准
HG20610-2009 化工部欧洲体系
HG20631-2009化工部美洲体系
GB/T4622.2-97国家标准
JB/T4719-92机械部标准
JB/T90-94机械部标准
JB/T4705-2000机械部标准缠绕垫片
SH3407-96 石油化工企业
ASME B16.20 美标
DIN 德标
JIS B2404-1999 JIS TS-1998日标BS 3381-1999英标。
