住宅太阳能热水器设计要点
太阳能热水系统设计要点
投资与经济 效益分析
天津市建筑设计院
绿色建筑机电技术研发中心
15／2／9
6
明确建筑类型、 功能
建筑分类 居住
住宅（低层，多层，中高层，高 层）
宿舍
公共建筑
办公、商业、医疗、教育、文体 、交通
天津市建筑设计院
绿色建筑机电技术研发中心
15／2／9
7
热水供应范围、使用 特点
盥洗、餐饮、淋浴 、
天津市建筑设计院
绿色建筑机电技术研发中心
1. 2. 3. 4. 5.
系统形式的选择二 ——阳台壁挂式（分户集热分户储热）
每户安装一套分体式太阳能热水系统，集热单元安装在阳台或南墙面上，储热水箱放置在 室内。 优点——灵活： 住户的太阳能热水系统相互独立，互不影响； 运行较稳定，技术成熟； 各户水箱可放置灵活，如设备间、卫生间、厨房、阳台等位置； 不存在收费管理问题。 一体化程度较高
估算投资回 收期
开发商预期投 资回收期
开发商预期
调整 f ，最佳投 资收益比
f 初始 值选取时， 对预期投资规模较大，偏重于冬季使用时可选较大值，反之可 投资 规模 选较小值。
绿色建筑机电技术研发中心
天津市建筑设计院
设计参数的确定
2. 初始水 指 温集热器的自来水 供水温度。
t wn tm t n -1
天津市建筑设计院
绿色建筑机电技术研发中心
设计参数的确 定 1. 太阳能保 证率 f指在一定时间段内太阳能热水系统中太阳能可以提供的热量占系统总耗热量的百
住宅工程太阳能热水系统施工质量及控制要点
住宅工程太阳能热水系统施工质量及控制要点摘要：我国早在十二五规划中，就提出可再生能源建筑的推广应用目标，太阳能热水系统就是一个典型代表。
文章共包括五个部分：第一部分指出太阳能热水系统的工艺原理和特点，以真空管式太阳能热水系统为例；第二部分介绍了几种常见的类型：集中集热+集中供热、集中集热+分户供热和分散集热+分户供热；第三部分阐述了住宅工程太阳能热水系统的施工技术，要点包括：安装集热器支架、安装集热器、安装系统管路、安装辅助设备和调试与验收；第四部分总结了施工过程的质量控制措施，主要从准备工作、产品选择、现场施工、验收等环节入手，第五部分结合工程实例进行分析，介绍了工程概况、系统设计、施工方案、运行效果以提高太阳能热水系统的施工质量。
在可再生能源的开发利用领域，太阳能是浓墨重彩的一笔，尤其在建筑节能方面应用广泛。
太阳能热水系统，是由太阳能集热器、储水保温水箱、管道保温系统、自动控制系统和其他外部设备组成，可将光能转化为热能，利用控制系统将热量传导至保温水箱中，将水加热后成为定量能源设备。
关键词：太阳能；热水系统；工艺原理；类型；施工技术；质量控制就目前而言，太阳能热水系统既能提供生产和生活热水，又能作为其他形式的冷热源，具有技术成熟、经济价值高的特点。
在住宅工程中，太阳能热水系统施工应注意哪些事项？如何进行质量控制？以下结合个人实践经验进行探讨。
1．太阳能热水系统的工艺原理和特点1.1 工艺原理以真空管式太阳能热水系统为例，真空玻璃集热管是核心元件，真空夹层设计可消除气体对流、降低传导热量的损耗；吸收涂层不仅有利于集热，而且能减小辐射热损，提高热量吸收效率。
其工艺原理介绍如下：①真空集热器的出口温度达到设定值，此时控制系统发出指令，水泵运行将热水排进储水箱内。
②真空集热器的水温降低后，控制系统发出指令，水泵停止运行，管道内的水排入储水箱。
③储水箱内水满后，通过溢流管储水箱内的水进入补水箱，储水箱内的水温继续升高。
建筑设计中的太阳能热水系统设计
建筑设计中的太阳能热水系统设计在建筑设计中，太阳能热水系统的设计是一项关键任务。
随着对可再生能源的需求增加以及环境可持续性的重视，太阳能热水系统作为一种能源高效且环保的选择，被越来越多的建筑设计师所采用。
太阳能热水系统的设计需要综合考虑多个因素，包括建筑的朝向、日照条件、热水需求量以及太阳能集热器的选择等等。
下面将从不同的角度探讨太阳能热水系统设计中的关键问题。
首先，建筑的朝向和日照条件是太阳能热水系统设计中最基本的考虑因素。
建筑的朝向应尽可能朝向南方，以最大程度地接受日照。
通过合理安排集热器的布局，可以使太阳能集热器充分吸收和利用阳光能量，以供应热水需求。
此外，建筑周围的遮挡物如高楼大厦、树木等都会影响到日照的接收，因此在设计中需要合理规划集热器的位置，确保充足的日照接收。
其次，热水需求量是太阳能热水系统设计中需要准确估计的关键参数。
建筑的类型和使用情况将决定对热水的需求量大小。
例如，住宅建筑的热水需求相对较低，而酒店、医院等大型建筑的热水需求量则较大。
合理估计热水需求量，有助于选择合适的太阳能集热器类型和规模，以满足建筑的实际需求。
在太阳能集热器的选择上，有多种类型可供选择，如平板式、真空管式等。
平板式太阳能集热器适用于一般建筑，安装简单且造价较低；而真空管式太阳能集热器的热效率更高，适用于寒冷气候地区。
根据建筑的实际需求和环境条件，选择适合的太阳能集热器类型十分重要。
此外，太阳能热水系统还需要配备储水罐和循环泵等辅助设备，以确保热水供应的稳定性和连续性。
储水罐的容量应根据日照情况和热水需求量来确定，以保证在阴雨天气或短时日照不足的情况下，仍能满足热水的使用需求。
循环泵的选型和运行控制也需要仔细设计，以确保热水能够高效地循环供应。
此外，太阳能热水系统的安装和维护也是设计中需要考虑的重要因素。
合理的安装能够提高系统的热效率，降低能源消耗。
定期维护和检查可以确保系统的正常运行，并及时发现和解决潜在问题，延长系统的使用寿命。

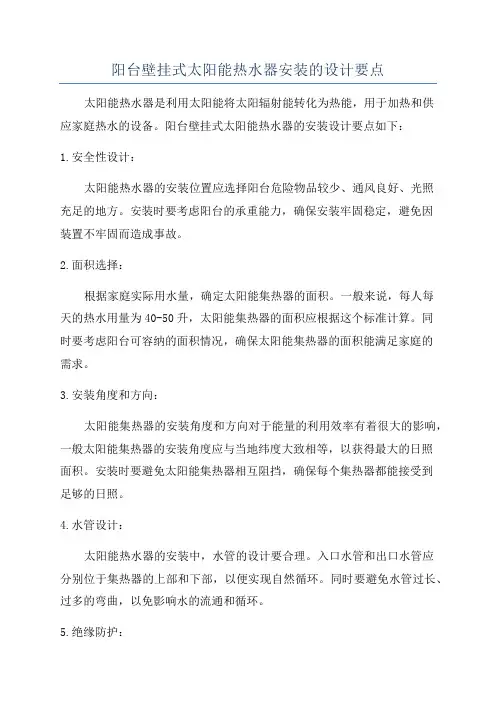

阳台壁挂式太阳能热水器安装的设计要点
阳台壁挂式太阳能热水器安装的设计要点太阳能热水器是利用太阳能将太阳辐射能转化为热能，用于加热和供应家庭热水的设备。
阳台壁挂式太阳能热水器的安装设计要点如下：1.安全性设计：太阳能热水器的安装位置应选择阳台危险物品较少、通风良好、光照充足的地方。
安装时要考虑阳台的承重能力，确保安装牢固稳定，避免因装置不牢固而造成事故。
2.面积选择：根据家庭实际用水量，确定太阳能集热器的面积。
一般来说，每人每天的热水用量为40-50升，太阳能集热器的面积应根据这个标准计算。
同时要考虑阳台可容纳的面积情况，确保太阳能集热器的面积能满足家庭的需求。
3.安装角度和方向：太阳能集热器的安装角度和方向对于能量的利用效率有着很大的影响，一般太阳能集热器的安装角度应与当地纬度大致相等，以获得最大的日照面积。
安装时要避免太阳能集热器相互阻挡，确保每个集热器都能接受到足够的日照。
4.水管设计：太阳能热水器的安装中，水管的设计要合理。
入口水管和出口水管应分别位于集热器的上部和下部，以便实现自然循环。
同时要避免水管过长、过多的弯曲，以免影响水的流通和循环。
5.绝缘防护：太阳能热水器的管道和设备上需要进行导热、防腐蚀、保温等绝缘防护处理，以确保热水在运输过程中的热量损失较小。
6.排水和泄压设计：太阳能热水器的安装位置应考虑到排水的便利性，同时要设置泄压装置，以防止太阳能热水器在使用过程中发生压力过高的情况。
7.系统配套设计：太阳能热水器的安装设计还需要考虑到系统的配套问题。
包括热水储存设备、循环泵、控制系统等。
安装时要确保系统的各个部分之间的连接和配套能正常运行。
8.定期维护：太阳能热水器安装后需要定期维护，保持其正常运行和延长使用寿命。
维护工作包括清洗集热器、检查管道、泵等设备的运行情况，及时更换损坏的部件等。
综上所述，阳台壁挂式太阳能热水器的安装设计要点包括安全性设计、面积选择、安装角度和方向、水管设计、绝缘防护、排水和泄压设计、系统配套设计以及定期维护等。
太阳能住宅设计应考虑的问题
太阳能住宅设计应考虑的问题
1引言
阳能热水装置本身有别于建筑，但其作必须通过建筑的整体才能充分显示。下面就太阳能热水器与住宅建筑设计的设计应当充分考虑到其居住建筑的特点。首
先，无论是高层住宅还是多层住宅，都是由套型组成，没有大空间，平、立面结构和造型一般比较规整；其次，房间的功能性限制大，非常强调自然采光和自然在造型处理上可以有大的体量变化，但一般很难打破层、套等单元性因素的限制。实际中常常利用相同元素的重复、增减来达到艺术效果。从这一点来看，住宅的造型设计较之公共建筑更有难度。但从另一角度来看，住宅内部严谨的结构性和功能的主导地位非常符合技术美学所强调的逻辑性及目的性。太阳能热水器一体化的设计在住宅中表现技术美学是可行的，当然高层住宅、多层住宅有自己的特点，应当区别对待。（1）高层住宅
高层住宅本身就标志着现代科学技术在建筑工程领域的成就，太阳能热水器一体化的设计可与之相辅相成。由于管线和住户密度的原因，高层建筑中的太阳能集热器常常安装在墙面和阳台，顶部的集热器只能为上部几层提供热水。所以首先讨论竖用。直面上集热器与建筑的协调。首先，可以利用较大面积的集热器加强垂直构思。我国的高层住宅，特别是塔式住宅，平面会有一些变化，但其体形特征多为高耸挺拔。进一步加强垂直构凹凸处理结合形成竖向的划分，使整个建筑在垂直方向上形成强烈的韵律感。太阳能热水器的水箱应当尽量放置于室内，以免破坏立面整体效果，常常选用强制循环式或直流式集热器，并采用顶水式的管路。
建筑物太阳能热水器设计方案
建筑物太阳能热水器设计方案在当今社会，环保节能已成为人们共同关注的话题。
而太阳能热水器作为一种清洁、可再生能源的利用方式，被广泛应用于建筑物的热水供应系统中。
本文将探讨建筑物太阳能热水器的设计方案，并提出一种适用于不同建筑结构与用水需求的解决方案。
一、设计原则与目标在设计建筑物太阳能热水器系统时，需要考虑以下几个原则与目标：提高能源利用效率、确保热水供应的稳定性、降低环境污染、兼顾经济性和可靠性。
1. 提高能源利用效率太阳能热水器是通过太阳能辐射来加热水的，因此要充分利用和吸收太阳能，并将其转化为热能保存。
在设计中，应优化热能吸收面积和换热器的结构设计，以确保最大程度地吸收和转化太阳能。
2. 确保热水供应的稳定性建筑物太阳能热水器需要在各种天气条件下，特别是在阴雨天气下，保证热水的供应稳定性。
因此，设计方案需要考虑并增加热能传输介质的储存容量，便于在太阳能供给不足或处于无效状态时，仍然能够提供足够的热水。
3. 降低环境污染作为清洁能源利用的一种形式，太阳能热水器可以减少对传统能源的依赖，从而降低对环境的污染。
在设计时，应尽量选择环保材料，减少系统的能耗和污染排放。
4. 兼顾经济性和可靠性设计建筑物太阳能热水器系统时，必须充分考虑经济性和可靠性。
经济性主要包括系统的投资成本、维护成本以及热水的使用成本等；而可靠性则是指系统的稳定性和寿命等。
在设计方案中，需要找到一个能够在经济和可靠性上达到平衡的点。
二、设计方案概述基于以上设计原则与目标，我们提出以下建筑物太阳能热水器设计方案：1. 系统组成设计采用分离式系统，包括太阳能集热器、储热罐、热水供应管道和控制系统。
2. 太阳能集热器选择考虑到光照条件和设计美观性，选择高效的平板式太阳能集热器作为主要集热设备。
其具有较高的热能吸收率和转换效率，适合各种建筑结构应用。
3. 储热罐设计为了确保热水供应的稳定性，设计中采用双层储热罐，分别用于储存太阳能传输介质和热水。
农村住宅太阳能热水器设计
数据 ， 截至２ ０ ０ ８年底 ， 太 阳能热 水器集 热器使 用量 已达 ４ ７ ５ ９ 万ｍ ， 从２ ０ ０ １年到 ２ ０ ０ ８年 ， 年均增 长率 约为 ２ ５ ％。虽然 ， 每 年应用都有较高 的增长率 ， 但农 村太 阳能热 水器户用 比例 只 占到 ３ ％， 与 日本 的 ２ ０ ％ 和 以色列 的 ８ ０ ％ 的使 用 率相 差 甚
ｅ ｘ ｐ ｌ ａ ｉ ｎ ｅ ｄ ｔ ｈ ｅ ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｓ ｏ ｌ ａ ｒ ｗａ ｔ ｅ ｒ ｈ ｅ ａ ｔ ｅ ｒ ｆ ｒ ｏ ｍ ｔ ｈ ｒ ｅ ｅ ａ ｓ ｐ ｅ ｃ ｔ ｓ ，ｉ ｎ ｃ ｌ ｕ ｄ ｉ ｎ ｇ ｄ ｅ ｓ ｉ ｇ ｎ ｐ ｏ ｉ ｎ ｔ ｓ ，ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｅ ｘ ａ ｍｐ ｌ ｅ ａ ｎ ｄ ｅ ｉｃ ｆ ｉ ｅ ｎ ｃ ｙ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ．
２ ． ３规 格 选 型
（ １ ） 一般是 由厂家负责安装 ， 未参 考标准 图集 ， 造 成安 全
隐患。
（ ２ ） 未考虑使用 人数 与集 热器 面积 的关 系 ， 造成 热水 浪 费或热水不够用 。 （ ３ ） 未考虑建筑一体化安装 ， 影响建筑美观 。
２太 阳 能热 水 器 应 用 设计 要 点
远 。在农村地 区加快推进 建筑太 阳能 的应用 ， 可节 约与替 代
大量的 常规 化石能 源 ， 可以加快改 善农 村 民房 、 农村 中小学 、
农 村 卫 生 院 等 公 共 建 筑 供 暖设 施 。我 国 的 太 阳 能 热 水 器 在 农
村 的发展还有广 阔的发展 空间 ， 应用潜力 巨大 。
基金项 目： 省重点项 目《 平潭绿色建筑节能关键技术 的集成创新 与应用 示范》（ 编号 ： ２ ０ １ １ Ｈ ０ ０ ２ ６ ） 资助 作者简介 ： 谢竹 雯（ １ ９ ８ ０ ． ２一 ） ， 女， 硕士研究生 ， ＿ Ｔ程 师 ， 研究 方向 ： 可 再 生能源建筑应用 。
浅谈住宅建筑中太阳能热水系统的设计
浅谈住宅建筑中太阳能热水系统的设计摘要：介绍住宅建筑中常用的几种太阳能热水系统形式特点，并比较分析其优缺点。
对不同情况住宅太阳能热水系统的选用方法进行了推介。
关键词：太阳能；集中式；集热器；住宅Abstract: This paper introduces the characteristics of several kinds of solar water heating system in residential buildings, and comparative analysis of advantages and disadvantages. Selection method for different situations of residential solar water heating system for promotion.Keywords: solar energy in centralized in; collector; housing;建筑节能已成为我国节能减排战略的重要组成部份，充分利用太阳能是减少常规能源消耗的有效途径，在建筑节能领域中有广阔的发展前景。
开发利用可再生能源，是建设资源节约型和环境友好型社会的重要保证。
为促进我省太阳能热水系统的广泛实施，加快民用建筑太阳能热水系统一体化技术应用的步伐，规定新建民用建筑应将太阳能热水系统作为建筑设计的组成部分，与建筑主体工程同步设计、同步施工，同步验收。
十二层及以下的新建居住建筑和实行集中供应热水的医院、学校、饭店、游泳池、公共浴室（洗浴场所）等热水消耗大户，必须采用太阳能热水系统与建筑一体化技术；对具备利用太阳能热水系统条件的十二层以上民用建筑，建设单位应当采用太阳能热水系统。
国家机关和政府投资的民用建筑，应带头采用太阳能热水系统。
但在住宅设计中太阳能集热器的安装形式给城市景观、建筑维护等带来了一系列问题，难于满足太阳能与建筑一体化要求，引起了社会各界的越来越多的关注和重视。
