【人教版】九年级物理全册优秀习题集：19.2家庭电路电流过大的原因
第2节家庭电路中电流过大的原因
知能演练提升
能力提升
1.不同粗细的保险丝,允许通过的电流是不同的。
一座教学楼的总保险盒中的保险丝,允许通过的电流为25 A,楼里共有20间教室,每间教室装了40 W的日光灯6盏,在全部日光灯都亮时,能再接上100 W的电风扇()
A.7台
B.8台
C.9台
D.10台
2.关于保险丝,下列说法正确的是()
A.电路里装了保险丝,就能起保险作用
B.选用额定电流越小的保险丝,就越能起保险作用
C.只有用适当规格的保险丝,才能既不妨碍供电,又能起到保险的作用
D.保险丝熔断后,可以用同样粗细的铜丝代替使用
3.家庭电路中有时出现这样的现象,原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家中所有的用电器都停止了工作,其原因可能是()
A.这个插座的火线和零线原来就相接触形成了短路
B.插头插入这个插座时,导致火线和零线相接触形成了短路
C.插头与这个插座接触不良形成了断路
D.同时工作的用电器过多,导致干路电流过大,保险开关跳闸
4.在甲、乙两个电路图中,开关闭合后,产生电流过大的原因解释正确的是()
A.甲、乙两电路均为发生短路
B.甲、乙两电路均为用电器总功率过大
C.甲电路用电器总功率过大,乙电路发生短路
D.甲电路用电器总功率过大,乙电路发生断路
5.家庭电路中的电灯昏暗,电能表表盘却转得飞快,这种现象说明电路发生的情况可能是()
A.短路
B.总功率过大
C.漏电
D.电源电压不足
6.
如图所示,家庭电路中闭合开关后灯泡不亮。
用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光。
用试电笔检测A点氖管发光,检测B点氖管不发光。
发生这一现象的原因可能是() A.灯泡被短接 B.灯丝断了
C.开关接触不良
D.插座被短接
7.如图所示,在接线柱A、B间接入导线(其材料为普通铜丝),在接线柱C、D间接入保险丝,接通电源,灯泡正常发光,保险丝不熔断;断开电源,在B、D间连上一根导线,再次接通电源时,灯不亮,保险丝熔断。
以下判断错误的是()
A.导致保险丝熔断的原因是电路中电流过大
B.保险丝熔断时,保险丝中的电流大于AB间导线中的电流
C.保险丝熔断,但灯泡依然完好
D.用铜丝代替保险丝不符合安全用电的原则
8.小明开着空调看电视,妈妈打开电饭锅做饭时,家里的自动空气开关“跳闸”了,“跳闸”的原因可能是。
小明家自动空气开关上的铭牌如图所示,由此判断他家的电路允许使用的用电器总功率最大为W。
大工作电流。
下表所列是常用的铅锑合金保险丝的规格。
(1)由表中的数据你能得到哪些有关保险丝的知识。
(写出2条)
(2)小华家照明电路中有“220 V40 W”的电灯4盏,功率为60 W的电风扇1台,1 000 W的电热水器1台,请你帮他正确选择一种规格的保险丝。
★10.阅读下列材料,回答文后问题。
保险丝的分类
按保护形式分,可分为过电流保护与过热保护。
用于过电流保护的保险丝就是平常说的保险丝(也叫限流保险丝),用于过热保护的保险丝一般称为温度保险丝。
温度保险丝又分为低熔点合金型与感温触发型,还有记忆合金型等等。
温度保险丝是防止发热电器或易发热电器温度过高而进行保护工作的。
例如:电冰箱、电熨斗、电饭锅、电炉、变压器、电动机等,它“响应”于用电器温度的升高,不“理会”电路的工作电流大小,其工作原理不同于限流保险丝。
按使用范围分,可分为电力保险丝、机床保险丝、电器仪表保险丝(电子保险丝)、汽车保险丝。
按体积分,可分为大型、中型、小型及微型。
按额定电压分,可分为高压保险丝、低压保险丝和安全电压保险丝。
按分断能力分,可分为高、低分断能力保险丝。
(1)家庭电路中的保险丝按保护形式分,有和两种。
平时家庭电路中接在总开关后的保险丝属于,也叫;而加在电炉旁的保险丝属于,也叫。
(2)安全电压保险丝若接入家庭电路的保险盒中,则保险丝。
(3)关于保险丝下列说法正确的是()
A.温度保险丝和限流保险丝的工作原理相同
B.电力保险丝、电器仪表保险丝是按额定电压分类的
C.大型、中型、小型及微型是按保险丝体积分类的
D.高、低分断能力保险丝是按使用范围分类的
探究创新
★11.一台冷热两用空调,其铭牌如下表所示。
问:
(1)若用空调提高室温,开机后,电路中的电能表的示数由168 kW·h运转到168.69 kW·h时,空调待机,则空调工作多长时间?
(2)空调正常工作时,电路中的保险丝的额定电流不应小于多少?
知能演练·提升
1.A P总=U总I总=220 V×25 A=5 500 W,P实=20×6×40 W=4 800 W,P风扇=P总-P实=700
W,=7(台)。
2.C电路中的保险丝在电流过大时起保护作用,它不仅允许电路中用电器正常工作,还要起到保险作用,所以它的选择是有要求的,应让保险丝的额定电流等于或略大于用电器正常工作的电
流。
3.B若是插座处原来有短路,则在没有插入手机充电器之前,电路就已经出现了短路,室内用
电器不会正常工作,故选项A错误;若是插头插入这个插座导致火线和零线相接触形成了短路,则室内所有的用电器全部停止工作,若不及时断电会发生火灾,故选项B正确;若是充电器的插头与插座断路,则充电器不工作,不会影响室内其他用电器,故选项C错误;手机充电器的功率很小,使用后不会导致干路中总电流过大、保险开关跳闸,故选项D错误。
4.C家庭电路中电流过大总共有两个原因,分别是短路和总功率过大。
图甲中用电器总功率
等于各个用电器功率之和,并联的用电器越多,总功率越大,根据公式P=UI,电流会非常大,故甲电路用电器总功率过大;图乙中金属线将火线和零线接通,造成短路,电流直接通过导线,由于导线电阻
很小,导致电流过大,故乙电路发生短路。
5.B电灯昏暗说明电灯仍在工作,即不是短路,整个线路没有产生电火花或有线头裸露在外,
即不漏电。
从已知条件来判断不能确定总电源的电压是否不足。
当电路中用电器总功率过大时,干路电流变大,导线上有电阻,导线上分担电压变大,总电压不变时,灯分担的实际电压变小,达不到灯正常工作时的电压,也达不到正常发光时的功率,所以电灯昏暗。
6.B闭合开关后灯泡不亮,说明电路很可能断路,若灯泡被短接或插座被短接,则整个电路发
生短路,造成电路总开关断开,氖管不可能发光,选项A、D错误;若开关接触不良,则试电笔接触A
点时,氖管不可能发光,选项C错误;灯丝断了,小灯泡断路,氖管在A点仍能发光,在B点不发光,故选项B正确。
7.B断开电源,在B、D间连上一根导线,再次接通电源时,灯发生短路,不亮,保险丝熔断,是
由于电流过大导致的,故A正确;此时保险丝和导线串联,故电流相等,故B错误;由于灯泡发生短路,所以虽然保险丝熔断,但灯泡是完好的,故C正确;据安全用电的知识可知,绝对不能用铜丝代替保
险丝,故D正确。
8.解析由题图可知,小明家安装的空气开关只能允许使用的用电器总功率为2 200 W,空调、
电饭锅都是大功率用电器,同时使用时“跳闸”是因过载造成。
答案电路中总功率过大 2 200
9.解析 (1)①保险丝的熔断电流是额定电流的2倍;②直径越大的保险丝,熔断电流和额定电
流越大。
(2)P总=40 W×4+60 W+1 000 W=1 220 W;干路中的电流I==5.55 A。
选
择直径是1.02 mm的保险丝较合适。
答案见解析
10.解析安全电压是不高于36 V的电压,将此保险丝接入220 V的家庭电路,它会熔断。
温度保险丝和限流保险丝的工作原理不同;电力保险丝和电器仪表保险丝是按使用范围分类的;高、低
分断能力保险丝是按分断能力分类的;大型、中型、小型及微型则是按保险丝体积分类的。
答案 (1)过电流保护过热保护过电流保护
限流保险丝过热保护温度保险丝
(2)熔断
(3)C
11.解析 (1)设空调工作时间为t,则空调消耗电能应为W=168.69 kW·h-168 kW·h=0.69
kW·h,t==0.5 h。
(2)若空调正常工作,则应满足既制冷又制热,则功率应选择1
380 W,根据I==6.27 A,故电路中保险丝额定电流不应小于6.27 A。
答案 (1)0.5 h
(2)6.27 A。

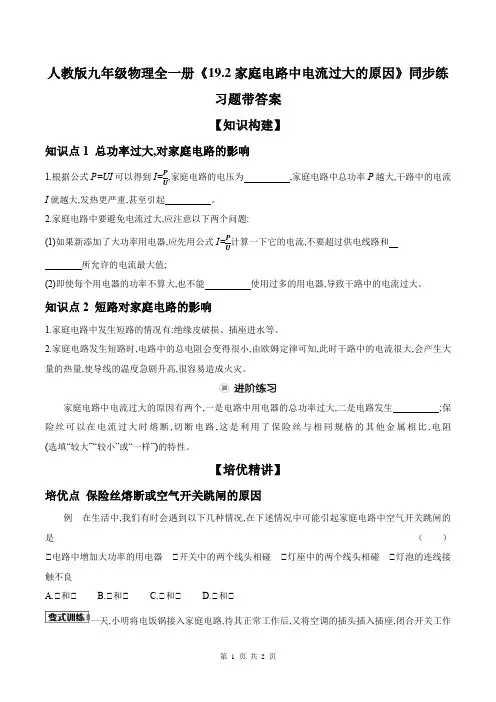

人教版九年级物理全一册《19.2家庭电路中电流过大的原因》同步练习题带答案
人教版九年级物理全一册《19.2家庭电路中电流过大的原因》同步练习题带答案【知识构建】知识点1 总功率过大,对家庭电路的影响,家庭电路的电压为,家庭电路中总功率P越大,干路中的电流1.根据公式P=UI可以得到I=PUI就越大,发热更严重,甚至引起。
2.家庭电路中要避免电流过大,应注意以下两个问题:(1)如果新添加了大功率用电器,应先用公式I=P计算一下它的电流,不要超过供电线路和U所允许的电流最大值;(2)即使每个用电器的功率不算大,也不能使用过多的用电器,导致干路中的电流过大。
知识点2 短路对家庭电路的影响1.家庭电路中发生短路的情况有:绝缘皮破损、插座进水等。
2.家庭电路发生短路时,电路中的总电阻会变得很小,由欧姆定律可知,此时干路中的电流很大,会产生大量的热量,使导线的温度急剧升高,很容易造成火灾。
家庭电路中电流过大的原因有两个,一是电路中用电器的总功率过大,二是电路发生;保险丝可以在电流过大时熔断,切断电路,这是利用了保险丝与相同规格的其他金属相比,电阻(选填“较大”“较小”或“一样”)的特性。
【培优精讲】培优点保险丝熔断或空气开关跳闸的原因例在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是（）①电路中增加大功率的用电器①开关中的两个线头相碰①灯座中的两个线头相碰①灯泡的连线接触不良A.①和①B.①和①C.①和①D.①和①一天,小明将电饭锅接入家庭电路,待其正常工作后,又将空调的插头插入插座,闭合开关工作时,家中的空气开关突然跳闸。
经检查,空调完好,线路连接正确。
请指出引起空气开关跳闸的原因,并用所学的物理知识解释。
空气开关是家庭电路的新型保险装置,与保险丝的作用相同,当家庭电路中的总电流过大时,会跳闸断开家庭电路连接,从而保护用电器,而引起家庭电路电流过大的原因有两个,根据实际分析即可得出答案。
参考答案知识构建知识点11.220 V火灾2.(1)电能表(2)同时进阶练习短路较大培优精讲例C【解析】①电路中增加了大功率用电器,可能会导致用电器的总功率过大,以致电流过大,引起家庭电路中空气开关跳闸;①开关中的两个线头相碰,会导致开关无法控制用电器,用电器将一直工作,但不会导致电流过大,不会引起家庭电路中空气开关跳闸;①灯座中的两个线头相碰,相当于将火线和零线直接连在一起,会造成电路短路,从而造成电流过大,引起家庭电路中空气开关跳闸;①灯泡的连线接触不良,会出现断路情况,导致灯泡不能正常发光,不会引起家庭电路的空气开关跳闸。

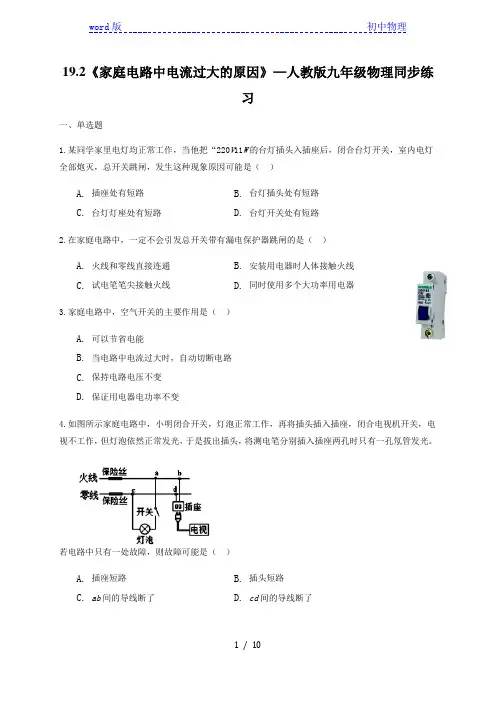

19.2《家庭电路中电流过大的原因》—人教版九年级物理同步练习(解析版)
19.2《家庭电路中电流过大的原因》—人教版九年级物理同步练习一、单选题1.某同学家里电灯均正常工作，当他把“220V11W的台灯插头入插座后，闭合台灯开关，室内电灯全部炮灭，总开关跳闸，发生这种现象原因可能是（）A. 插座处有短路B. 台灯插头处有短路C. 台灯灯座处有短路D. 台灯开关处有短路2.在家庭电路中，一定不会引发总开关带有漏电保护器跳闸的是（）A. 火线和零线直接连通B. 安装用电器时人体接触火线C. 试电笔笔尖接触火线D. 同时使用多个大功率用电器3.家庭电路中，空气开关的主要作用是（）A. 可以节省电能B. 当电路中电流过大时，自动切断电路C. 保持电路电压不变D. 保证用电器电功率不变4.如图所示家庭电路中，小明闭合开关，灯泡正常工作，再将插头插入插座，闭合电视机开关，电视不工作，但灯泡依然正常发光，于是拔出插头，将测电笔分别插入插座两孔时只有一孔氖管发光。
若电路中只有一处故障，则故障可能是（）A. 插座短路B. 插头短路C. ab间的导线断了D. cd间的导线断了5.保险丝也被称为电流保险丝，IECl27标准将它定义为“熔断体”，电路中需要正确地安置了保险丝。
那么，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断，切断电流。
从而起到保护电路安全运行的作用。
以下材料适合制作保险丝的是（）A. 电阻大，熔点高的镍镉合金B. 电阻大，熔点低的铅锑合金C. 遇热极易熔化的塑料D. 遇热电阻急剧减小的半导体材料6.下列有关家庭电路和安全用电的说法正确的是（）A. 使用试电笔时，不能接触笔尾金属体B. 用电器的开关发生短路时，会造成空气开关自动断开C. 站在地面上的人，因碰火线而触电时，漏电保护器会切断电路D. 冰箱使用三脚插头，是为了防止电流过大引起火灾7.在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（）控制灯的开关中两个线头相碰；插座中分别与火线和零线连接的两个线头相碰；电路中增加多个大功率的用电器；插头与插座接熱不良。
19.2 家庭电路中电流过大的原因-2024-2025学年物理人教版九年级全一册
建筑上的避雷针
雷电时应该注意：
1．不要靠近金属栏杆，各种电器应暂停使用。 2．迅速走进屋内，或汽车内。 3．不要手持金属杆，金属饰物包括手表也要抛离。 4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
课堂小结
安全用电
触电类型
低压触电：单线触电、双线触电
高压触电：高压电弧触电、跨步 电压触电
安全用电原则
为了防止电路中电流过大，发生危 险，电路中常常要安装保险丝，以 保护用电器或人身安全。保险丝是 如何“保险”的呢？
想一想
如图所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间 是一段铜丝，移动变阻器的滑片，当电流逐渐增大时，__A_B___熔 断，而__C__D__不熔断，这说明_不__能___（填“能”或“不能”）用铜丝替 代保险丝。
5、人体接触220V裸线触电，而鸟儿两脚站在高压裸电线上却相安
无事，这是为什么？
C
A．鸟儿电阻小
B．鸟儿干燥不导电
C．鸟儿两只脚在同一根线上
D．鸟儿体积小
观察与思考

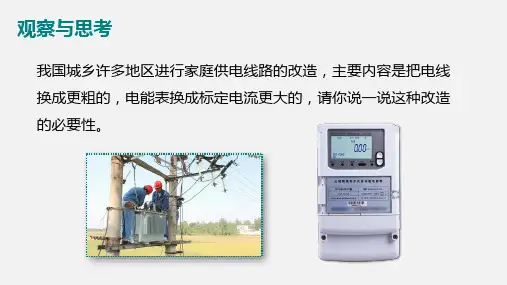

我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线 换成更粗的，电能表换成标定电流更大的，请你说一说这种改造 的必要性。
第十九章 生活用电
第二节 家庭电路中电流过大的原因
学习目标:
1.知道家庭电路中电流过大的原因是家用电器的总功率过大和 短路。
2.知道保险丝的作用。 3.有初步的安全用电常识和节约用电意识。
新建楼房的供电线路一般采用空气开关装置，以代替闸刀开关和保 险丝。当电路中的电流过大时，空气开关自动断开，切断电路，俗 称跳闸。
课堂小结
家庭电路中 电流过大的
原因
家庭电路中电流 过大的原因
九年级物理全册19.2家庭电路电流过大的原因课后习题(含答案)
第 2 节家庭电路中电流过大的原由知能操练提高能力提高1.不一样粗细的保险丝, 同意经过的电流是不一样的。
一座教课楼的总保险盒中的保险丝, 同意经过的电流为 25 A, 楼里共有 20 间教室 , 每间教室装了40 W 的日光灯 6 盏, 在所有日光灯都亮时 , 能再接上 100 W 的电电扇 ()A.7 台B.8 台C.9 台D.10 台2.对于保险丝 , 以下说法正确的选项是 ()A. 电路里装了保险丝, 就能起保险作用B. 采用额定电流越小的保险丝, 就越能起保险作用C.只实用适合规格的保险丝, 才能既不阻碍供电, 又能起到保险的作用D.保险丝熔断后 , 能够用相同粗细的铜丝取代使用3.家庭电路中有时出现这样的现象, 本来各用电器都在正常工作, 当把手机充电器的插头插入插座时, 家中所有的用电器都停止了工作, 其原由可能是 ()A.这个插座的火线和零线本来就相接触形成了短路B.插头插入这个插座时 , 致使火线和零线相接触形成了短路C.插头与这个插座接触不良形成了断路D.同时工作的用电器过多, 致使干路电流过大, 保险开关跳闸4.在甲、乙两个电路图中, 开封闭合后 , 产生电流过大的原由解说正确的选项是()A.甲、乙两电路均为发生短路B.甲、乙两电路均为用电器总功率过大C.甲电路用电器总功率过大, 乙电路发生短路D.甲电路用电器总功率过大, 乙电路发生断路5.家庭电路中的电灯惨淡, 电能表表盘却转得飞速, 这类现象说明电路发生的状况可能是()A. 短路B. 总功率过大C.漏电D. 电源电压不足6.以下图 , 家庭电路中闭合开关后灯泡不亮。
用试电笔检测插座的两孔, 发现只有插入右孔时氖管才发光。
用试电笔检测 A 点氖管发光,检测 B 点氖管不发光。
发生这一现象的原由可能是() A. 灯泡被短接 B. 灯丝断了C.开关接触不良D. 插座被短接7.以下图 , 在接线柱A、 B 间接入导线 ( 其资料为一般铜丝), 在接线柱C、 D间接入保险丝 , 接通电源, 灯泡正常发光 , 保险丝不熔断 ; 断开电源 , 在 B、D 间连上一根导线 , 再次接通电源时 , 灯不亮 , 保险丝熔断。

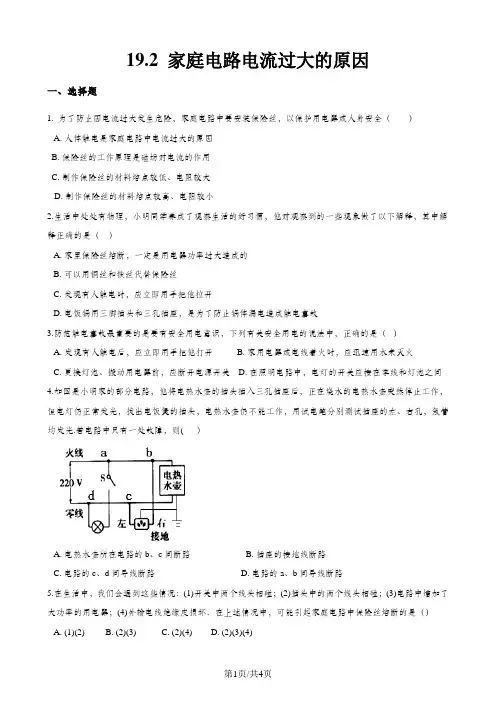

人教版九年级全册物理章节练习题：19.2 家庭电路电流过大的原因
19.2 家庭电路电流过大的原因一、选择题1. 为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（）A. 人体触电是家庭电路中电流过大的原因B. 保险丝的工作原理是磁场对电流的作用C. 制作保险丝的材料熔点较低、电阻较大D. 制作保险丝的材料熔点较高、电阻较小2.生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（）A. 家里保险丝熔断，一定是用电器功率过大造成的B. 可以用铜丝和铁丝代替保险丝C. 发现有人触电时，应立即用手把他拉开D. 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故3.防范触电事故最重要的是要有安全用电意识，下列有关安全用电的说法中，正确的是（）A. 发现有人触电后，应立即用手把他打开B. 家用电器或电线着火时，应迅速用水来灭火C. 更换灯泡、搬动用电器前，应断开电源开关D. 在照明电路中，电灯的开关应接在零线和灯泡之间4.如图是小明家的部分电路，他将电热水壶的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光.若电路中只有一处故障，则( ）A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路5.在生活中，我们会遇到这些情况：(1)开关中两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中保险丝熔断的是（）A. (1)(2) B. (2)(3) C. (2)(4) D. (2)(3)(4)6. 下列说法正确的是（）A. 验电器的工作原理是同种电荷相互排斥B. 保险丝一般是用电阻小、熔点低的材料制成C. 地磁场的磁感线是从地理的北极出发回到地理南极D. 电动机的工作原理是电磁感应7.如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（）A.烧坏B.变得更亮C.正常发光D.不能发光8.下列用电器正常工作时，要防止电流热效应的是（）A. 电灯B. 电视机C. 电饭锅D. 电熨斗9.关于家庭电路，下列说法正确的是（）A. 空气开关“跳闸”一定是由于发生短路造成的B. 家庭电路中三孔插座中间的插孔是与大地相连的C. 家庭电路中同时工作的用电器越多，电路的总电阻越大D. 家庭电路中开关应与所控制的用电器并联10.当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（）A. 插座短路B. 开关短路C. 台灯内部出现短路D. 台灯插头短路二、填空题11.保险丝对家庭电路其保险作用，________用铜丝、铁丝代替．（填“能”或“不能”）12.在家庭电路中，当发生短路故障或用电器的________过大时，均可造成干路电流过大而导致空气开关“跳闸”。
人教版初三物理专题练习：家庭电路中电流过大的原因
家庭电路中电流过大的原因知识点一：家庭电路中电流过大的原因1.家用电器的总功率过大；2.短路。
【例题1】家用电灯的开关要接到（选填“零线”或“火线”）和灯泡之间。
造成家庭电路中电流过大的原因是（只填写一种即可）。
【答案】火线；短路（或用电器的总功率过大）。
【解析】（1）在家庭电路中，控制电灯的开关应该接在火线和灯泡之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，人接触灯泡时不会发生触电事故。
（2）家庭电路中电流过大的原因是短路或用电器总功率过大。
知识点二：保险丝的作用当通过保险丝的电流超过保险丝的额定电流时，保险丝熔断，从而切断电路，对电路有保护作用。
【例题2】保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（）A．只要电路里装了保险丝，就能起到保险作用B．选用额定电流越小的保险丝就越安全C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用D．保险丝熔断时可用同样粗细的铜丝代替【答案】C【解析】家庭电路中为了防止电流过大对电路造成危险，在电路中接入保险丝。
保险丝的选择主要是根据家庭电路中线路能承载的电流，保险丝的规格不能超过导线的最大承载电流，否则对电路起不到保护作用。
保险丝的额定电流也不能选择太小，否则当使用较大功率用电器时，保险丝会熔断导致断电，引起用电的不便，所以要选择合适的保险丝才能既不妨碍供电，又能起到保险的作用。
更不能利用钢丝替代保险丝，因为铜丝的熔点高，当电路中电流超过导线的最大电流时，铜丝不会熔断，对电路起不到保护作用，容易引起危险。
一、选择题1．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。
A．（1）和（2）B．（2）和（3）C．（1）和（3）D．（2）和（4）【答案】A【解析】家庭电路中电流过大，会引起家庭电路中空气开关跳闸。
2020年人教版九年级物理全一册19.2家庭电路中电流过大的原因(含答案)
2020年人教版九年级物理全一册19.2家庭电路中电流过大的原因1.图是某家庭电路的一部分，下列说法正确的是（）A. 电冰箱接入三孔插座后其外壳与零线相连B. 断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C. 保险丝烧断后可用铜丝代替D. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路2.如图所示是现在一般标准住宅户内配电系统方框图。
下列说法正确的是（）A. 电能表用来计量家中所有用电器的总功率B. 空调正常工作时，吊灯一定发光C. 如果插座被短路，“漏电保护器”就会切断电流D. 空气开关“跳闸”，可能是电路发生短路引起的3.关于生活用电，下列说法中正确的是（）A. 我国家庭电路的电压是36VB. 更换灯泡、搬动电器不用断开电源开关C. 使用试电笔时人不会触电是因为试电笔氖管中的氖气不导电D. 当电路中电流过大时，空气开关可以自动切断电路，起到保护作用4.关于家庭电路，下列说法中正确的是（）A. 发电厂进行远距离输电时，为了减少输电线电阻的发热损耗的电能，通常采用高压输电的方式B. 在家庭电路中，安装电灯的灯头时，要保证灯头的螺纹部分接触的是零钱，开关不接在零线上，是因为无法控制电灯的亮和灭C. 在家庭电路中有些用电器使用的是三线插头，接线时要保证“左零右火中接地”，如果地线断路，则用电器不能正常工作D. 如果家庭电路中不安装保险丝，当发生短路时，会因为通过用电器的电流过大而烧毁用电器5.每年电路起火的事故都会造成重大的生命伤害和财产损失，“安全用电，责任重大”，以下关于安全用电说法正确的是（）A. 电路起火都是由于短路引起的B. 发生电路起火时，需要先用水及时扑灭C. 用铜丝代替保险丝可以防止电路起火D. 防止电路起火要定期检修电路，更换老化的电线6.在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是（）A. 火线和零线直接连通B. 安装用电器时站在地上的人接触火线C. 正在发光的台灯灯丝断了D. 同时使用多个大功率用电器7.爱米对家庭电路的认识正确的是（）A. 空气开关跳闸一定是发生了短路B. 空气开关、金属丝都可以替代保险丝C. 三脚插头坏了不可以用两脚的更换D. 照明灯的开关一端接零线一端接灯8.小明家空气开关自动跳闸了，原因可能是（）A. 灯泡灯丝断了B. 开关内两根线相碰C. 电线的绝缘皮破损D. 用电器的金属外壳没有接地9.小明将一个电暖器插头插入插座，闭合电暖气开关后，发现空气开关自动“断开”，下列说法正确的是（）A. 电暖器使用三线插头是防止触电而采取的安全措施B. 空气开关断开的原因一定是因为插座短路C. 空气开关断开的原因可能是因为电暖器开关短路D. 将正在工作的电暖器开关断开后，电暖器温度逐渐降低，内能逐渐增大10.一天晚上，学校教学楼突然断电，走廊的应急灯立即亮起。
人教新版九年级物理全一册 19.2 家庭电路中电流过大的原因 同步训练题 含答案
19.2 家庭电路中电流过大的原因一．选择题（共29小题）1．如图所示的电路开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是（）A．电路中用电器过多B．电路中用电器的总电阻过大C．电路中用电器总功率过大D．电路中支路太多2．下列现象或做法中，不会引起家庭电路空气开关“跳闸”的是（）A．同时使用大功率用电器B．开关中的两个线头碰接C．插座中的火线零线碰接D．正在工作的电器内进水3．家庭电路中，下列情形可能引起熔丝熔断的是（）A．插座的零线火线接反B．两只白炽灯串联连接C．电器金属外壳未接地D．同时使用大功率电器4．某家庭电路的部分电路如图所示，其中甲、乙两处用于装用电器和开关。
对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．为了用电安全，甲处应装用电器，乙处应装开关C．当保险丝熔断后，可以用铜丝或铁丝代替D．当电路中用电器的总功率增大时，通过保险丝的电流也增大5．如图是家庭电路正常工作的一部分。
下列说法中正确的是（）A．导线B与大地之间的电压为220VB．保险丝能在有人触电时自动切断电路C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光6．关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越大B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的C．用电器使用三线插头，是为了防止漏电而采取的保护措施D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成7．下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A．开关中的两个线头相碰B．双孔插座中的两个线头相碰C．灯泡灯丝断了D．插头和插座接触不良8．下列关于空气开关和漏电保护器的说法正确的是（）A．空气开关只有在电路中用电器总功率过大时才自动跳闸B．漏电保护器只有在电路短路时才自动跳闸C．当人体触电时，空气开关会自动跳闸D．当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸9．为了安全用电，在家庭电路设计安装中使用漏电保护器。
2013新人教版九年物理19.2家庭电路中电流过大的原因
A.①②
B.②③
C.②④
D.①③
三、保险丝的作用
1、作用：串联在电路中，当电路中电流过大，发 生危险时，保险丝温度会迅速升高并自动熔断，从 而切断电路，起到保护作用。
各种保险丝
三、保险丝的作用
2、材料特点：一般由电阻比较大，熔点比较低的 铅锑合金制成的。
三、保险丝的作用
你知道保险丝是如何起到“保险”作用的吗？
3、工作原理：保险丝 的电阻比导线电阻更大， 同样的电流，保险丝的 发热功率比导线更大， 升温更快，又因为其熔 点较低，所以在电流过 大时，保险丝迅速熔断 切断电源，起到保护作 用。
三、保险丝的作用
4．新型保险装置：空气开关 工作原理：当电路中电流过大时，开关中的电磁 铁起作用，使开关断开，切断电路。
2
2 700 W > 2 200 W， 所以，从安全用电的角度考虑， 不可以同时使用。
二、短路对家庭电路的影响
想想议议
有时候家庭电路中用电器的总功率并不是很大， 但是也会产生电流过大的现象，你认为原因可能是 什么？
短路是家庭电路中电流过大的另一个原因。
二、短路对家庭电路的影响
思考
短路为什么会引起电流过大呢？说 出你的判断依据。 在短路情况下，根据欧姆定律可 知：因为电压U 一定，发生短路时电 阻R 很小；所以导致电路中的电流I 就很大．
一、家用电器的总功率对家庭电路的影响
1．家庭电路中的总功率： P = P1+ P2 + „+ Pn
2．用电器的总功率过大是家庭电路中电流过大 的原因之一。
P I 根据P总=UI总，可以得到： U
家庭电路中的电压是一定的——U = 220 V 所以：用电器总电功率P 越大，电路中的电流
人教版九年级物理全一册教材解读与重难点突破19.2家庭电路电流过大原因专项练习(附答案)
第十九章生活用电第2节家庭电路电流过大的原因教材考点梳理一、家庭电路电流过大的原因1.发生短路：（1）短路表现：家庭电路中用电器大多是并联的，无论哪个用电器被短路，都会造成电源短路。
A.不小心把火线、零线直接连通。
B.线路老化，绝缘皮破损而短路。
（2）短路危害：由于短路时，电阻很小，根据欧姆定律：I=U/R可知，电路中电流很大，会烧坏导线绝缘皮引发火灾。
2.连入用电器总功率过大：（1）原因：根据P=UI可知：I=P/U得，当U一定时，P越大，I就越大。
（2）危害：由焦耳定律：Q=I2Rt可知，在R、t一定时，I越大，Q越多，容易引发火灾。
（3）所以添置大功率用电器时，必须要考虑一下因素：A.电能表规格。
B.空气开关规格。
C.保险丝规格。
D.导线规格。
二、保险装置（丝）：1.材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
2.保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保护电路作用。
3.电路符号：4.连接：与所保护的电路串联，且一般只接在火线上。
5.选择：保险丝的额定电流等于或稍大于电路的最大工作电流。
6.规格：越粗额定电流越大。
注意：不能用较粗的保险丝或用铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
三、空气开关：1.定义：是一种只要电路中电流超过额定电流就会自动断开的开关。
2.作用：当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸，从而保护电路。
重难点突破1、如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的______过大，此时______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
2、在家庭电路中，为了防止干路电流过大带来的隐患，应该在干路安装______（选填“漏电保护器”或“空气开关”）；在如图所示的电路中，闭合开关后，发现灯不亮，用试电笔测试图中、、、四点，只有a点不发光，可能发生的故障是______的a b c d3、如图为小红家的一个带开关、指示灯和多个插座的接线板.接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________(选填“开路”或“短路”).4、如图所示，闭合开关S 后，发现灯泡L 不亮，且保险丝没有熔断。
