施工单位北京首通建设工程有限公司交底日期2017 年 7 月 30日钢筋加工的形状、尺寸必须符合设计要求;

所用的钢筋表面应洁净、无损伤、无油渍、漆污和铁锈,无局部曲折,如遇有死弯时,将死弯切除;Ⅰ级钢筋末端作180°弯钩,其弯曲直径不宜小于钢筋直径的倍, 平直部分长度不宜小于钢筋直径的3倍;Ⅱ级钢筋末端作90°或135°弯曲时,Ⅱ级钢筋的弯曲直长不宜小于钢筋直径的4倍,弯起钢筋中间部位弯折处的弯曲直径不应小于钢筋直径的5倍。

箍筋末端作弯钩,弯钩形式应符合设计要求。如设计无具体要求时,用Ⅰ级钢筋作箍筋,其弯钩的弯曲直径应大于受力钢筋直径,且不小于箍筋直径的倍;弯钩平直部分的长度,不应小于箍筋的10倍,箍筋两端作135°弯钩。各弯曲部位不得有裂纹。

弯曲成型的钢筋中,受力钢筋顺长度方向全长净尺寸允许偏差为±10mm,弯起钢筋的弯折位置允许偏差为±20mm。

钢筋加工允许偏差见表1。

3、钢筋连接形式及要求

根据交通部标准《公路桥涵施工技术规范》(JTJ041-89)的规定,钢筋绑扎搭接最小长度,见下表。

表技术交底记录

技术负责人交底人接受交底人

表技术交底记录

技术交底记录

(C2-3)

编号

工程名称北京城市副中心雨污合流管线改造工程(第一批)-玉桥东路

部位名称雨污水施工单元(工序)名

称钢筋加工及绑扎

施工单位北京首通建设工程有限公司交底日期2017 年 7 月 30日

4、钢筋现场安装

箱涵底板钢筋在垫层施工做好后进行。工艺流程:要求先扎底层钢筋,后扎上层钢筋,上下两层之间用钢筋作支架,支架布置为1000×1000mm梅花形布置,以确保两层钢筋网片之间的间距符合图纸要求,下层钢筋的垫块按设计的混凝土等级制作。

箱涵侧墙钢筋在底板砼浇筑完毕达到一定强度后进行。工艺流程:立2-4根竖筋与搭接筋连接牢固→画水平钢筋间距→绑定横筋→绑扎竖向钢筋、构造钢筋→绑扎水平钢筋→绑扎拉结筋→橡胶止水带安装。

箱涵顶板钢筋在侧墙、顶板支架模板施工完成后进行。工艺流程:清理模板→模板上画结构边线→绑扎板下部钢筋→绑扎上部负弯矩钢筋→绑扎分布筋。

钢筋绑扎按照结构附图4所示。

技术负责人交底人接受交底人

表技术交底记录

技术交底记录

(C2-3)

编号

工程名称北京城市副中心雨污合流管线改造工程(第一批)-玉桥东路

部位名称雨污水施工单元(工序)名

称钢筋加工及绑扎

施工单位北京首通建设工程有限公司交底日期2017 年 7 月 30日

技术负责人交底人接受交底人

表技术交底记录

技术交底记录

(C2-3)

编号

工程名称北京城市副中心雨污合流管线改造工程(第一批)-玉桥东路

部位名称雨污水施工单元(工序)名

称钢筋加工及绑扎

施工单位北京首通建设工程有限公司交底日期2017 年 7 月 30日

5、质量保证措施

钢筋的交叉节点用铁丝全部绑扎牢固,绑扎率至少不得少于90%。钢筋绑扎接头搭接长度及误差应符合规范和设计要求,且铁丝扎头进入结构内,以免伸进保护层。

钢筋成型后关模前需进行隐蔽验收。钢筋工程验收分内业和现场两部分,内业资料包括钢材出厂合格证、化学成分分析、焊接试验报告、自检记录等。现场情况需符合国家有关的验收规范, 自检合格后通知监理, 然后由监理通知有关部门参加验收, 验收合格后方可进行下一道工序施工。钢筋绑扎允许偏差见下表。

表技术交底记录

表技术交底记录

桩基钢筋笼加工技术交底大全

技术交底书表格编号1310 项目名称新建铁路银川至西安线第 1 页 共 9 页 交底编号 工程名称新建铁路银川至西安客运专线桥梁工程 设计文件图号银西施桥(中)-03、银西施桥(特)-09、银西施桥(特)-10、桥参-07 施工部位桩基钢筋笼加工作业技术交底 交底日期年月日 交底内容: 本交底适用于YXZQ-3标二工区钻孔桩钢筋笼加工。本标段内桩基础直径为:1.0米,1.25米,1.5米,2.0米四种,基础主笼长度在26.196米,其余部分为附笼长度(设计桩长-25米)。钢筋笼采用HPB300钢筋和HRB400钢筋,在图纸中分别用和表示。 一、技术要求及流程 1.1钢筋原材料 1)所用钢筋原材料需是符合设计要求的合格的材料,不合格材料严禁用;钢筋应具有出厂证书和试验报告单。每种原材料进场前需取样做相应的自检试验,自检试验合格报监理申批同意使用后现场方能使用。 2)钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收,分别堆存,不得混杂,且应分别设立标识牌。钢筋在运输过程中,应避免锈蚀和污染。钢筋宜堆置在仓库(棚)内,如露天堆置时,应垫高并加遮盖。 3)不得替换设计所规定的钢筋规格,严格按照图纸施工,不得有缺少配筋现象发生,如有不明之处请与现场技术人员联系。 1.2钢筋加工 1.2.1钢筋除锈 钢筋除锈采用钢丝刷除锈。钢筋的表面应洁净,油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。在焊接前,焊点处的水锈应清除干净。 1.2.2钢筋调直 钢筋应平直,无局部弯折,成盘的钢筋和弯曲的钢筋均应调直,采用调直机进行调直。 对局部曲折、弯曲或成盘的钢筋应加以调直。钢筋调直普遍使用卷扬机拉直和用调直机调直。采用钢筋调直截断机作业,其工艺流程为: 备料→调直机调直→截断→码放→转入下道工序。 调直工艺如下: ⑴将需调直的盘条钢筋上吊放在距调直机约3~4m处,将调直机限位器长度调至钢筋

框架涵、框架小桥技术交底-12-25

新建蒙西至华中地区铁路湘赣段 桥涵工程 编号: 蒙华铁路32标段三工区框架涵、框架小桥 施工技术交底 中铁二十四局集团有限公司 蒙华铁路MHTJ-32标段项目经理部 二O—五年十二月

蒙华铁路MHTJ-32标段三工区 施工技术交底书 一、适应范围 本技术交底适用于蒙华铁路32标段三工区(DK1791+?DK1813+)框架涵、框架小桥施工。 二、施工程序及操作要点 1施工程序 框架涵、框架小桥钢筋绑扎、混凝上浇筑施工的工艺流程为:测量放样一钢筋绑扎施工一钢筋绑扎检验一模板安装一混凝上施工框架涵、框架小桥施工作业要点 (1) 1程施工前技术人员应阅读、审核施工图纸,领会设计意图, 熟悉规范和施工技术标准。 (2)测量人员根据已有的控制点在基础垫层上放岀结构的轴线和边线,并测出涵身平而位置,测定涵身分段尺寸及标髙。 (3)施工前要配齐所需的施工设备、材料,如电焊机、模板、钢管、作业人员安全防护用品等,现场施工所需设备应配备齐全,并保证正常运转。 (4)框架涵、框架小桥混凝上各项性能指标需满足验标要求。框架涵、框架小桥用钢筋原材和钢筋尺寸应满足设il?要求。

2框架涵、框架小桥钢筋绑扎施工工艺 测量放样 放样前,应根据设汁图纸及曲线要素算好待测涵身位苣坐标并准备好钢钉子,当点位坐标施测岀来后,要在垫层上打上钢钉,并对钢钉进行复测。框架涵、框架小桥位置放样完成后要按图纸尺寸复核,以便随时校核框架涵、框架小桥位置正确性。 钢筋绑扎 框架涵、框架小桥钢筋分二、三次绑扎成型,首先绑扎底板及底板施工缝以下钢筋:底板混凝上浇筑后再绑扎墙身钢筋、顶板钢筋。 ①钢筋在钢筋加工场加工好后,运至施工现场,应采用方木(枕木)垫高按钢筋品种、级别、规格等分类存放。 ②钢筋安装前应熟悉钢筋布垃图,什么编号的钢筋在什么位宜做好标记,不符合要求的进行返工处理。为保证钢筋间距准确,现场采用角钢制作钢筋安装卡槽,如下图: ③框架涵、框架小桥钢筋数量、种类较多,钢筋间距较密,绑扎较为困难,钢筋卄架制作须焊扎坚固。 ④墙身主筋应与底板钢筋一同安装。 ⑤纵向受力钢筋的连接方式必须符合设计要求,钢筋接头应设巻在承受应力较小处,并分散布垃。“同一连接区段”内有接头的受力钢筋截

箱涵三级技术交底

箱涵施工技术交底书 工程名称**工程施工单位***** 分部分项工程名称箱涵交底时间 施工规范《公路桥梁施工技术规范》JTG/T_F50-2011 《公路路基施工技术规范》(JTGF10-2006) 《工程测量规范》(GB50026-2007) 《公路工程施工安全技术规程》 《公路工程质量检验评定标准》(JTGF80/1-2004)设计院提供的施工设计图 1、工程概况: 本段涵洞布设以原有沟渠为基础,以尽量不改变现有排灌系统、水网现状和沿线群众生活用水为原则,兼顾地方有关水利规划需要,同时考虑结构物设置的合理间距与本项目标准自身排水的需要,共设置箱涵5道,详见下表。 序号里程 涵洞形式 (内径宽×高)涵长(m) 角度 (o) 1 K1+ 4×3m 右偏20 2 K2+230 4×3m 左偏10 3 K3+72 4 4×3m 0 4 K4+109 4×3m 右偏20 垫层采用C20混凝土,其余部位均采用C30混凝土,钢筋保护层厚度均为50mm。涵洞基底承载力不小于110KPa,箱涵两侧与现况沟渠顺接。在箱涵全长范围内,道路中心线处设置1道变形缝,在两侧每隔10m左右设置一道变形缝(变形缝为2cm宽),箱涵纵向不设坡度。边沟及护砌采用水泥砂浆砌浆砌片石。 2、施工准备 2. 1测量放样,测量班首先放出箱涵基础的控制桩,符合无误后,报请测量监理工程师检验,检验合格后方能进入下道工序,同时注意保护控制桩位。 对湿喷桩处理的复合地基进行试验检测,确保满足地基承载力要求。 现场道路平整、水、电线路开通,安全可靠。 参加施工的作业人员经技术技能培训、安全教育培训方可上场作业。

各种机械调试完毕,并保证处于良好的工作状态。 本项工程所需各类材料准备齐全,并按照施工规范要求,对用于该工程的原材料进行抽样检测,确保工程质量。 3、施工工艺流程 测量放样→基坑开挖→铺碎石换填→浇砼垫层→绑扎箱底钢筋→底板立模→浇箱底砼→箱身内模支立→绑扎箱身、翼墙钢筋→立侧模、搭支架→绑扎顶板钢筋→浇筑箱身、翼墙砼→养生→拆除支架、模板→土方回填→锥坡施工→拆除围堰。 4、施工控制 测量放线 根据设计图纸,采用全站仪,用坐标法对涵洞进行总体定位,放出涵洞轴线、线路中心线、涵洞基础边线,以及基坑开挖线。根据原地面高程与涵通基础设计标高确定基坑开挖深度及基坑开挖边线,开挖边线比设计宽度宽出80cm,同时用白石灰洒出开挖线。 基坑开挖 根据现场实际情况,采用人工配合机械开挖基坑,基坑坡度为1:1,开挖过程中注意按地质情况,并检查坑壁是否稳定而不致塌方。如有不稳定因素,要及时放缓基坑坡度,或采用基坑挡土板支撑或其它防护措施。集水坑积水,及时以电动自吸泵抽排。富水地层,基坑四角随着挖深跟进集水坑,基底周边用人工挖成0.2m×的临时小排水沟。基坑开挖至接近基底标高上留20㎝,进行人工清底,整平夯实。 铺碎石换填 基坑开挖结束后,及时铺设碎石垫层。碎石购进运至现场基槽一侧,采用挖机布料至槽底,由人工摊铺整平至设计标高。施工前,由测量人员测出碎石垫层顶面标高,推土机根据测量成果进行控制。碎石垫层根据图纸要求,洞口部位厚度为80cm,洞身部位厚度为50cm,采用分层铺筑、分层压实的施工方法,分层厚度不超过25㎝,用8~12t滚筒式压路机压实或小型机械夯实。 浇砼垫层 基底处理完毕验收合格后,进行涵底C20混凝土垫层施工,由于基底砼厚度设计只有10cm,所以采用竹胶模板,立模,四周支撑牢固,防止变形。混凝土由搅拌站集中供料,罐车运输,拖泵泵送入模,用插入式振捣棒振捣,待混凝土定浆后,表面抹平。 绑扎箱底钢筋 在垫层混凝土达到一定强度后,在垫层上按照设计图纸进行施工放样,定出涵洞模板位置线,并用墨斗弹出轮廓线。 在垫层强度达到75%后,进行钢筋绑扎。按照图纸标明的主筋间距计算出主筋的数量,然后在垫层上依次

钻孔桩钢筋笼加工技术交底

关于钢筋笼加工的技术交底 一、对钢筋作业人员要求 1、焊接钢筋工人,必须持证上岗,每次改变钢筋类别、直径或调换工种时,为了保证焊接质量,应检查既定的焊接参数,焊工应预先焊接两组试件进行冷弯试验,合格后方可投入批量生产。 2、钢筋工必须经过考核合格后,才能上岗。 二、工序要求 1、下料时根据施工图中桩体钢筋的编号和下料尺寸的长短,统筹安排以减少钢筋的损耗。 2、钢筋下料时要先下长料,后下短料,去掉外观有缺陷的地方;钢筋下料长度误差为±5mm。 3、钢筋在加工弯制前须调直,当利用冷拉方法矫直钢筋时,钢筋的矫直伸长率为:Ⅰ级钢筋不得大于2%;Ⅱ、Ⅲ级钢筋不得大于1%。 4、在切断过程中,如发现钢筋有裂纹,立即停止工作并及时向主管工艺技术人员反映,妥善处理;钢筋断口不得有起弯现象。 三、钢筋弯制 1、设计图纸所标尺寸为钢筋中心线间距尺寸。钢筋端部有标准弯钩者,其标注尺寸为自弯钩外皮顶切线与钢筋轴线交点的尺寸。 2、1#墩钢筋笼主筋的顶端作成180°的半圆形弯钩,弯钩的弯曲直径dm≥2.5d,钩端长度应≥3d 的直线段(本次加工为15.6cm)。 3、1#墩底节钢筋笼搭接长度为15cm,顶节与底节的搭接为现场搭接,预弯长度25cm,严禁通过氧气淬火弯曲。 4、钢筋笼加劲箍在以做好的弯曲板上弯曲,保证圆形形状和圆形尺寸。 四、钢筋焊接 1、主筋连接采用单面搭接焊或双面搭接焊,当采用单面搭接焊时焊接接头长度不小于10倍的钢筋直径,当采用双面单焊时焊接接头长度不小于5倍的钢筋直径。 2、焊接接头焊缝饱满、平顺,无焊渣。 3、两节钢筋焊接好后,保证两节钢筋轴线在同一直线上。 4、加强箍连接采用双面搭接焊,焊缝长度不小于12.5cm,加强箍半径为113.4cm。 5、主筋与加强箍筋的连接采用电焊,主筋和箍筋的连接采用电焊成梅花型布置,最后

钢筋加工安全技术交底.

钢筋加工安全技术交底 一、冷拉钢筋操作 1、每班作业前,必须检查卷扬机钢丝绳、滑轮组、拉钩、地锚、冷拉夹具夹 齿、电器设备、电器设备、照明设施等,拖拉小跑车应润滑灵活,地锚及防护装置应齐全牢靠,确认安全后方可作业。 2、操作人员应经过培训,了解机械设备的构造、性能和用途,掌握有关使用、维修、保养的安全技术知识。并应按照清洁、调整、紧固、防腐、润滑的要求,维修保养机械。 3、电动机械运动中停电时,应立即切断电源。收工前应按顺序停机,离开现场前必须切断电源,锁好闸箱,清理作业场所。电路故障应由专业电工排除,严禁非电工接、拆、修电器设备。 4、电动机械的电闸箱必须按照规定安装漏电保护器,并应灵敏有效。 5、机械作业时必须扎紧袖口、理好衣角、扣好表扣,不得戴手套。作业人员长法不得外露,女工应戴工作帽。 6机械作业前应空车运转,调试正常后方可作业。机械的链条、齿轮和皮带等转动部分,必须安装防护罩或防护板。 7、卷扬机运转时,严禁人员靠近冷拉钢筋和牵引钢筋的钢丝绳。 8、卷扬机前和冷拉钢筋两端必须装设防护挡板。 9、冷拉时,应设专人值班看守。钢筋两侧3cm以内及冷拉线两端严禁有人。严禁跨越钢筋或钢丝绳。 10、冷拉时必须将钢筋卡牢,待人员离开后方可启动机械。发现滑丝等情况时,必须停机并放松钢筋后,方可进行处理。

11、导向滑轮不得使用开口滑轮,与卷扬机的距离不得小于5m。维修或停机必须切断电源,锁好箱门。 12、冷拉场地两端地锚以外应设置警戒区,装设防护挡板及警告标志、严禁非生产人员在冷拉线两端停留,跨越或触动冷拉钢筋。操作人员作业时必须离开冷拉钢筋2m以外。 13、用配重控制的设备必须与滑轮匹配,并有指示起落的记号或 设专人指挥。配重框提起的高度应限制在离地面300mm以内。配重架四周应设栏杆及警告标志。 14、每班冷拉完毕必须将钢筋整理平直,不得相互乱压和单头挑出,未拉盘筋的引头应盘住,机具拉力部分均应放松。 二、手工加工与绑扎 1、作业前必须检查工作环境、照明设施等,并试运行符合安全要求后方可作 业。 2、钢材、半成品必须按规格码放整齐。不得在脚手架上集中码放,应随使用随运送。 3、切断合金钢和10mm以上圆钢时采用机械。 4、电动机械的电闸箱必须按照规定安装漏电保护器,并保证灵敏有效。 5、作业人员长发不得外露,女工应戴工作帽。 6工作完毕后用工具将铁屑、钢筋头清除,严禁用手檫抹或用嘴吹。 7、抬运钢筋人员应协调配合,互相呼应。 8、切断长料时有专人扶稳钢筋,操作时动作应一致。钢筋短头应使用钢管

三级框架涵技术交底

技术交底记录 编号: 工程名称涵洞工程分部(分项)工程框架涵 交底项目框架涵施工图纸名称、图号 沈丹客专施桥-涵2~4、6、8、10~17、19、21~27、34~37 1、工期及主要工作量:构造、尺寸、限界要求: 本涵为1-2.0m钢筋混凝土框架箱涵,填高H1.5m,线路与涵轴正交,涵洞位置为DK19+262.00 。 2、主要设备、材料、构件的型号、规格和质量要求(包括下料单名称编号) 设备: 挖掘机、自卸车、打磨机、砼运输车、振捣器、竹胶板 要求进场设备工况良好。 3、技术要求和质量标准 混凝土严格按照配合比搅拌,搅拌时间不少于1.5min,塌落度控制在14-20cm。 (见附页技术要求和质量标准) 4、施工程序、主要施工方法和安全措施注意事项(包括“施工工艺”项目、“单项作业标准”项目、代号) 4.1工艺流程 框架涵施工顺序为:基坑开挖→基底处理垫层施工→涵身基础施工→中间节施工→端墙基础施工→翼墙施工→附属工程。 4.2 注意事项 进入现场人员一律佩戴安全帽,不准穿拖鞋、高跟鞋,不得赤脚作业。施工时严禁嬉戏、打闹。 所有电力线路和用电设备由持证电工安装。由专职电工负责日常检查和维修保养,禁止其他人员私自乱接、乱拉电线。现场施工用电线路一律采用绝缘导线。移动式线路使用胶皮电缆。使用时提前认真检查确保电缆无裸露现象。地上线路架空设置,以绝缘固定。 5、附图 注:此表写不下可用附页。

技术交底记录(附页) 框架涵施工工艺 1、基坑开挖 采用人工配合挖掘机开挖,基坑开挖的弃土坡脚应离基坑上口边缘至少2.0m以上,以免引起壁坍塌伤人。根据据地质条件基坑开挖采用1:0.3放边坡,开挖时若发现基坑有坍塌现象,应加大坡比至1:0.5,基坑上坡脚3m范围内严禁堆土及放置重型设备。 坑基坑开挖注意事项: ①做好轴线控制点及临时水准点的布设工作,复核其夹角、高程是否准确, ②用白灰线撒出开挖范围,报请监理工程师检查,批准后施工。 ③基坑开挖前先挖探沟(宽0.8m,深2m,沿基坑开挖上坡脚线一周),明确地下障碍物后方可施工。 2、模板拼装、支架搭设 (1)模板采用竹胶板,板厚20mm,支架采用钢架管。 (2)外模支架支撑于竹胶板、方木上,内模及顶板底模支架可直接支撑于涵身底板上。顶板支撑立柱间距为60*60满堂支架,模板支撑龙骨横轴线方向龙骨采用双排架。模板安装必须牢固可靠,必须做到不跑模,不胀模,接缝严密,板面清洁。模板接缝采用双面胶带填塞严密,侧墙内外模板采用φ20圆钢过墙螺栓加固,模板内设d>16钢筋支撑定位,保证接缝严密,不漏浆。 (3)模板校正:通过校正使平整度和轴线偏位满足要求; a、轴线不能超过允许偏差:15mm b、表面平整度不能超过:5mm c、顶面高程允许偏差:±10mm d、相邻两板表面高低差:2mm 3、钢筋加工、绑扎 所有钢筋进场时有制造厂家的质量保证书和出场合格证,且工地试验室按规定进行抽样检查,其技术要求符合现行国家标准的有关规定后方可使用。钢筋在钢筋加工棚内下料、弯制成型,再倒运至现场进行绑扎安装。

箱涵钢筋加工技术交底

箱涵钢筋加工技术交底 The Standardization Office was revised on the afternoon of December 13, 2020

表A.1技术交底记录

表技术交底记录

技术负责人交底人接受交底人 表技术交底记录 技术交底记录 (C2-3) 编号 工程名称北京城市副中心雨污合流管线改造工程(第一批)-玉桥东路 部位名称雨污水施工单元(工序)名 称钢筋加工及绑扎 施工单位北京首通建设工程有限公司交底日期2017 年 7 月 30日钢筋加工的形状、尺寸必须符合设计要求; 所用的钢筋表面应洁净、无损伤、无油渍、漆污和铁锈,无局部曲折,如遇有死弯时,将死弯切除;Ⅰ级钢筋末端作180°弯钩,其弯曲直径不宜小于钢筋直径的倍, 平直部分长度不宜小于钢筋直径的3倍;Ⅱ级钢筋末端作90°或135°弯曲时,Ⅱ级钢筋的弯曲直长不宜小于钢筋直径的4倍,弯起钢筋中间部位弯折处的弯曲直径不应小于钢筋直径的5倍。 箍筋末端作弯钩,弯钩形式应符合设计要求。如设计无具体要求时,用Ⅰ级钢筋作箍筋,其弯钩的弯曲直径应大于受力钢筋直径,且不小于箍筋直径的倍;弯钩平直部分的长度,不应小于箍筋的10倍,箍筋两端作135°弯钩。各弯曲部位不得有裂纹。 弯曲成型的钢筋中,受力钢筋顺长度方向全长净尺寸允许偏差为±10mm,弯起钢筋的弯折位置允许偏差为±20mm。 钢筋加工允许偏差见表1。 3、钢筋连接形式及要求 根据交通部标准《公路桥涵施工技术规范》(JTJ041-89)的规定,钢筋绑扎搭接最小长度,见下表。

表技术交底记录

箱涵施工技术交底

施工技术交底记录 施管表12

交底内容: 一、交底范围 本交底适用于沣柳路与文教六路交叉口处文教六路排水箱涵施工,该段涵身为3*18m+14.109=68.109m。 二、箱涵尺寸及相关要求 本项目为2孔箱涵,单孔B*H=2.5*1.5m,顶底板厚度50cm,侧墙厚度45cm,中墙厚30cm,涵身采用C40混凝土现浇(分2次浇筑,第一次浇筑至箱涵底板内壁以上10cm位置,剩余部分第2次浇筑,主筋保护层厚度不小于5cm),涵身下设10cmC20混凝土垫层+50cm砾石垫层,东侧为出水口,全线涵底纵坡0.1%。 箱涵涵身断面图 三、施工工艺 1、沟槽开挖 根据现场土质及规范要求,开槽开挖放坡系数采用1:0.75。沟槽底宽 6.2+0.2*2+0.8*2=8.2m,采用人工配合机械分2层开挖,中间预留台阶宽度每侧1m。开挖至设计标高后,地基承载力大于120kpa的采用砾石砂垫层分层夯实至涵底标高,若遇不良地质及时通知现场技术主管,上报相关单位采取合适的处理措施后再进行施工。

运料及摊铺应先远后近循序进行,所需材料按预先计算量分段分堆放置,应用人工配合机械进行摊铺,摊铺的碎石应级配分布均匀一致,无明显颗粒分离现象,严禁用四齿耙拉平料堆,造成粗细料局部集中。对摊铺时发生的粗细料集中情况应及时处理。摊铺后采用轻型压路机碾压,压实度采用沉降法观测。 3、垫层及涵身施工 砾石垫层施工完成后,紧接着施工10cm厚的C20混凝土垫层,垫层宽度6.6m。涵身按节段施工,节段间设3cm宽变形缝(具体见附图)。涵身钢筋如下图所示: 涵身钢筋图(详图后附)

4、涵身及变形缝防水要求 箱涵按节段施工,节段间涵身,基础均需要断开,设3cm宽变形缝,变形缝止水带接头现场做硫化处理,无错位和空隙。 (1)、变形缝防水要求:在基础部分填塞沥青木板,并在流水面边缘填塞5cm热沥青浸制麻絮或灌封胶;基础以上,两侧面及顶面设置三油两毡防水层宽度50cm;接缝外侧以沥青木板填塞,内侧填塞5cm热沥青浸制麻絮或灌封胶;顶面三油两毡处理后外包粘土保护层,厚20cm宽20cm。 (2)、涵身外侧防水措施:在涵身与填土接触面均涂热沥青3道。 (3)、变形缝施工时应防止台后填土随流水漏入涵内。 5、回填要求 涵身混凝土达到100%设计强度时,两侧分层对称填筑,分层厚度不大于30cm,箱涵2侧3m范围内压实度不得小于96%,不得采用大型机械推土超厚压实。 四、验收标准 五、安全交底 为确保施工中的生产安全,杜绝各类安全事故的发生,强化全体普工安全生产的思想意识,提高自我防范的安全能力,箱涵施工人员需遵守以下规定:

钢筋加工与安装工程质量技术交底

质量技术交底记录 工程项目名称建设单位名称 监理单位名称施工单位名称 分部分项名称钢筋加工与安装工程交底日期 交底人签字接受人签字 交底内容: 1、钢筋的制作及安装应严格按照设计图纸和有关变更通知书进行下料、制作和绑扎。 2、钢筋工程要严格按照国家相应标准和行业规范进行施工;严格按照《工程建设标准强制性条 文》进行施工。 3、严禁钢筋承包班组以次充优、以长充短、以小充大和以疏充密;不得进行偷工减料等有损职 业道德的丑行。 4、钢筋的级别和规格需作变更时,应征得设计人员的同意并办理设计变更正式手续。 5、钢筋采购进场应有出厂合格证;并应在监理工程师见证下,按规定数量随机抽样送有资质的 检测中心检验。 6、钢筋试件通过做力学性能检验后,其结果符合质量标准(包括一、二级抗震结构的两屈比) 后方可使用。 7、所有钢筋应平直、无损伤,表面不得有裂纹、油污、颗粒状或片状老锈。 8、Ⅰ级钢筋末端应制成180度弯钩,其弯弧内径不应小于钢筋直径的 2.5倍,平直段长度不小于钢筋直径3倍。 9、所有(框架和非框架)的柱、梁箍筋的弯钩均应制成135度的抗震弯钩;弯钩的平直段长度 不得小于钢筋直径的10倍。 10、同一纵向受力钢筋不得设置2个接头(接头应设置在结构受内力较小的部位),接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。 11、同一连接区段,纵向受力钢筋接头面积百分率在受拉区不超过50%,接头不设在梁端、柱端的箍筋加密区。 12、纵向受力钢筋搭接接头连接区段长度为 1.3倍搭接长度,该区段内梁板接头面积不超25%,柱不超50%。

13、钢筋焊接前必须根据施工条件进行试焊,合格后方可施焊。焊工必须持证上岗。 14、安装钢筋时,配置的钢筋级别、直径、根数和间距均应符合设计要求。 15、绑扎或焊接的钢筋骨架不得有变形、松脱和开焊。钢筋绑扎接头处应在中心和两端扎牢(即 绑扎三步)。 16、钢筋保护层应采用预制的水泥砂浆垫块或钢筋制成的垫椅进行垫置(包括梁侧和柱侧均要绑 上砂浆垫块)。 17、板主筋应全长伸入梁支座,梁钢筋末端90度锚固段长度应足够,柱梁交结处的柱加密箍间距应均匀且足量。 18、钢筋制作与安装的误差应控制在施工规范允许的范围内,要求班组做到该分项实测合格率达 90%及以上。 19、每次钢筋的验收,班组长(承包人)均应自觉参加;并对存在的问题及时进行整改,不得延误工 程进度。 注:表格一式四份建设单位、监理单位、施工单位、城建档案馆各一份。 省建设厅监制

高速铁路钢筋混凝土框架涵技术交底

XX高铁一工区(四级)施工技术交底记录 编号:

支架布置正面剖面图 支架布置侧面图 钢筋安装绑扎施工另外进行交底。 沉降缝以聚氯乙烯胶泥(厚5cm)和聚苯乙烯泡沫塑料板填充,DK00+000钢筋混凝土框架涵涵身墙厚0.34cm,顶板厚36cm,因此采用中埋式止水带,止水带在涵节端部沿框架板厚中心线呈环形布置,若止水带与涵节钢筋有干扰时,可刺穿止水带,但不得截断涵节内钢筋。洞身涵节间沉降缝处设止水带,出入口涵节与八字墙间不设。止水带宜用整根尽量减少接头,接头应粘接牢固密不透水,接头宜设在

沉降缝的平直部位,不得设在涵身边墙与顶底板转角处。 中埋式止水带安装示意图 涵身分两次浇筑施工,第一施工段为底板及侧墙倒角向上20-30cm,第二施工段为侧墙和顶板。安装箱体底板模板并设置沉降缝,施工前应将模板内的杂物和钢筋上的油污等清除干净;绑扎钢筋前,先在垫层水泥面上,放出钢筋位置线,按线摆放钢筋能有效的控制钢筋间距的误差,符合要求后方可灌注底板混凝土。混凝土灌注宜从低处向高处分层浇筑,浇筑中采用插入式振捣棒分层振捣,振捣器在施工中移动间距不超过振捣器作用半径的1.5倍,与侧模保持5~10cm的距离,振捣混凝土上层时,插入下层混凝土5~10cm,每处振动完毕后边振动边缓慢提起振捣器,即“快插慢拔”,插入深度不超过振捣器长度的1.25倍。振动时避免振捣器碰撞模板。 混凝土振捣完成后,应及时修整、抹平混凝土裸露面,初凝后终凝前再抹第二遍并压光,抹面时禁止洒水。 混凝土强度达到设计强度的75﹪,方可拆模。拆模后的混凝土结构,在混凝土达到100%的施工图标示强度后,方可承受全部荷载。 涵身施工构造图纸见附图。

箱涵钢筋施工技术交底大全

施工技术交底记录 编号:市政施管—10 . . . . . . . .

施工技术交底记录 编号:市政施管—10

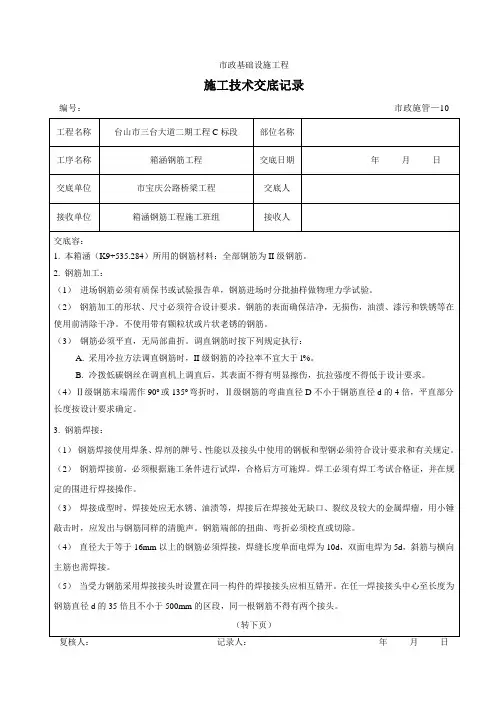

1、本箱涵(K9+535.284)所用的钢筋材料:全部钢筋为II级钢筋。 2、钢筋加工:(1)进场钢筋必须有质保书物理力学试验。(2)钢筋加工的形状、尺寸必须符合设计要求。钢筋的表面确保洁净,无损伤,油渍、漆污和铁锈状或片状老锈的钢筋。(3)钢筋必须平直,无局部曲折。调直钢筋时按下列规定执行:A. 采用冷拉方法调直钢筋时,II级钢筋的冷拉率不宜大于l%。B. 冷拨低碳钢丝在调直机上调直后,其表面不得有明显擦伤,抗拉强度不得低于设计要求。 (4)Ⅱ级钢筋末端需作90o或135o弯折时,Ⅱ级钢筋的弯曲直径D不小于钢筋直径d的4倍,平直部分长度按(1)钢筋焊接使用焊条、焊剂的牌号、性能以及接头中使用的钢板和型钢必须符合设计要求和有关规定。 (2)钢筋焊接前,必须根据施工条件进行试焊,合格后方可施焊。焊工必须有焊工考试合格证,并在规定的围进行(3)焊接成型时,焊接处应无水锈、油渍等,焊接后在焊接处无缺口、裂纹及较大的金属焊瘤,用小锤敲击时,应扭曲、弯折必须校直或切除。 (4)直径大于等于16mm以上的钢筋必须焊接,焊缝长度单面电焊为10d,双面电焊为5d,斜筋与横向主筋也(5)当受力钢筋采用焊接接头时设置在同一构件的焊接接头应相互错开。在任一焊接接头中心至长度为钢筋直径同一根钢筋不得有两个接头。 交底容: (6)焊接接头距钢筋弯折处,不小于钢筋直径10倍,且不位于构件的最大弯矩处。 4、钢筋的施工: 在安装过程中,Φ16以上的钢筋采用焊接。钢筋搭接时,要保证搭接长度,并按规定错开。在施工缝的位置要按设(1)底板钢筋: 垫层施工完后,在垫层上弹出箱涵轴线及各种钢筋安装定位线,钢筋将根据弹出的定位线进行安装。 在底板底筋下面放好垫块,保证底筋有足够的保护层(4cm);底、面筋之间采用架立筋架起,间距1000×1000。 钢筋网的绑扎:四周两行钢筋网的交叉点要每点扎牢,中间部份梅花式跳扎。插筋埋入底板的部位需焊接固定。(2)侧墙钢筋: 底板钢筋绑扎时,预留墙钢筋45d和90d两种长度,待墙钢筋弹线后,把原预留的墙插筋扳直复位到正确位置,再面。钢筋要求横平竖直,钢筋的规格、形状、间距必须满足设计要求。 (3)顶板钢筋: 顶板钢筋绑扎可在支完模后开始,顶板钢筋上下层采用架立筋架起,间距1000×1000,并绑扎牢固。钢筋安放要保在施工时要特别注意图纸说明,按图施工。 箍筋表示方法: ⑴φ10100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。 ⑵φ10100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。 ⑶φ8200(2) 表示箍筋为φ8,间距为200,双肢箍。 ⑷φ8100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。 一、梁上主筋和梁下主筋同时表示方法:
