全自动点胶机参数及特点
SP8000参数
全自动数控点胶机SP8000
◆技术规格TECHNICAL DATA
电源：AC 220V±10%/50Hz
AC 110V±10%/60Hz(可以内部转换）
消耗功率：<12W
空气源：最大0.99MPa(洁净无润滑的干燥空气）
吐出压力调节范围：0.05MPa--0.99MPa
功能模式：手动模式及16种自由设定方式
吐出时间调节：自动定时吐出0.01S-99.99S/0.001S- 9.999S两组
吐出时间显示：四位LED显示，可随意微调吐出量
吐出间隔时间调节：0.1-9.9S
真空回吸功能：可调节负压控制至600毫米汞柱
重复精度及吐出频率：精度：+0.01% 频率：>800次/分
最小吐出量：0.0001ml
外形尺寸：235mmx225mmx63mm
重量：<3kg
◆吐出方式设定
位于背部的SETUP四位吐出时间编程器拔码开关，通过拔动其可作16种吐出方式先择。
模式设定如下：
模式开关状态吐出方式及工作对应功能S1S2S3S4。
自动点胶机的详细参数与及问题解决方法
详情说明性能简介1、全中文操作界面，易学易用。
2、具有画点、直线、连续线、弧、圆、椭圆、跑道、距形、螺旋线、涂布、不规则三维样条曲线连续补间和组合多段线等图形元素。
丰富的手工教导功能。
3、手持盒支持电脑CAD绘图转成PLT格式文件导入，实现直接导入文件的路径数据，省去繁锁的手工教导，方便准确。
对于广告行业的图形LOGO和文字涂胶非常方便。
4、具有区域阵列复制，平移运算，批量编辑，单步运行，I/O 输入输出等功能。
5、系统具有自动执行功能、自动复位、产量设定、加工时间计时器等功能，还有四种不同拉丝工艺选择，满足不同应用需求。
6、动作参数编辑完毕，通过串口将动作参数传送到控制器内中，即可脱机，独立运行，不但安装便利，操作设定更是简单。
也可将动作参数保存到手持盒的SD卡中，方便调用；并能进行设备间的图形拷贝及保存。
7、手持盒配备128M的SD卡，可存储数千个加工文件，每个文件可支持8000条指令，使用时调出来即可。
8、硬件上具备4个枪通道控制、4路通用输出、8路输入、12路高速脉冲输出、液晶面板（LCD屏）接口和薄膜键盘接口；控制点胶时间精度1ms。
9、每条动作指令都有独立的开枪时间和关枪时间，退枪高度和指令间的延时间隔时间，灵活的批量修改功能可以提高编辑效率。
10、每条动作指令都有独立的提前关枪功能，可以解决停止点堆胶、拉丝等工艺难题。
11、胶量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,不漏滴胶；12、可选两头微调胶筒夹具，双头同时作业，成倍提高工作效率；13、依制程需要,可加装工作台定位PIN、胶枪或底板加热控温装置14、合对象:手机壳、MP3、MP4、导航仪、音响喇叭、笔记本外壳、平板电脑外壳等金属件与塑胶件粘结。
光碟机、印表机、墨水夹、PC板、LCD、LED、DVD、数位相机、开关、连接器、继电器、散热器、半导体等电子业、或与SMT 设备连线快速点/涂胶、时钟、玩具业、医疗器材等需液体点胶产品.15、适用流体点胶,例如:PUR聚氨酯、3M2665、UV胶、AB 胶、EPOXY(黑胶)、白胶、EMI导电胶、SILICON、环氧树脂、瞬间胶、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝固定剂等.点胶相关常识介绍A.点胶设备的功用所有液态物可经由气压机械动力做精准的涂佈,我们提供从单液简易手持款或桌上型点胶机到具备视觉侦错系统的自动点胶机械,此外也有如AB胶双液混合的点胶设备,一系统完整的零件备品:注射针筒,针筒,针以及针头都充分供应。
led全自动点胶机详细说明
Led全自动点胶机具体分析
灌胶机在led行业的应用十分的普遍，led的应用也十分的普遍，生产制造是一个关联性极高的过程，其影响的因素众多。
从整体的全局出发，每一个环节出现了故障问题，都会影响到全体的利益，所以说生产制造企业需要从根本上保证灌胶机产品的质量，更好的服务于企业生产。
在led产业链中，点胶和灌胶封装在其中的应用非常的重要，无论是对上游LED外延、芯片制造还是下游背光市场，自动点胶、自动灌胶封装都是重要影响因素。
所以在对LED进行生产加工的过程中，尤其要注意其中的封装环节。
Led全自动点胶机性能分析
Led点胶机特点及适用的胶水
中文手持式液晶屏操作，编程方便，易学易懂；
具有画点,线,面,弧,圆.不规则曲线连续补间等功能，实现任何3D非平面轨迹路径
卓越的示教功能。
支持阵列、图形化浏览、三维椭圆、常用图形库插入、群组编辑等高级功能
超大容量2G高速MiniSD文件存储器，可存储999个点胶工艺文件胶量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定
配合专用点胶控制器，出胶量稳定，断胶干净，不漏滴胶
具自动防固化功能，有效防止胶水固化堵塞针头
强大的PC兼容性，配合Logoshop软件，可以导入主流设计软件（如精雕、AutoCAD、CoralDraw等）生成的各种文件格式
(如.NC、.AI、.DXF、.JPG、.BMP、扫描仪等)
适用于UV胶、硅胶、热熔胶、红胶、银胶、A B胶、COB黑胶、导电胶、散热铝膏、瞬间胶。
点胶机方案
点胶机方案点胶机方案简介点胶机是一种用于将液体胶水精确地涂覆在特定位置的设备。
它广泛应用于电子组装、机械制造和汽车工业等领域。
本文将介绍一种常见的点胶机方案，并对其工作原理、优势和应用进行详细阐述。
工作原理点胶机主要由以下三个部分组成：控制系统、输送系统和点胶系统。
通过控制系统的指令，点胶机将胶水从容器中抽取到点胶系统中，然后通过输送系统将待点胶的物体移动到指定位置，最后点胶系统根据预设的参数，在特定的位置上将胶水涂覆上去。
控制系统通常由计算机控制，通过预先编写的程序控制点胶机的各项参数。
输送系统通常由电动马达驱动带动传送带或滑台等移动部件。
点胶系统通常由点胶阀、驱动装置和控制设备组成，通过控制设备控制点胶阀的开关和胶水的流量。
优势点胶机相比传统的手工点胶具有以下几个优势：1. 自动化：点胶机可以完全自动化地完成点胶任务，大大提高生产效率。
无需人工持续操作，减少了人工劳动强度。
2. 精确性：点胶机可以根据预设的参数进行精确的胶水涂覆，保证每个位置上的涂胶均匀而一致。
3. 可重复性：点胶机可以保存和重复使用特定的点胶方案，确保在不同的批次中保持一致的点胶质量。
4. 多功能性：点胶机可以根据需要配置不同类型的点胶阀和驱动装置，以适应不同类型的胶水和点胶要求。
5. 灵活性：通过调整控制系统的参数，可以轻松地改变点胶位置、速度和厚度，满足多样化的点胶需求。
应用领域点胶机广泛应用于以下领域：1. 电子组装：在电路板和芯片封装过程中，点胶机用于精确涂覆导电胶、粘合剂和保护胶，以确保电子元器件的连接和稳定性。
2. 机械制造：在机械制造过程中，点胶机用于涂覆密封胶和润滑胶，以保护和改善机械零件的性能。
3. 汽车工业：在汽车零部件制造过程中，点胶机用于涂覆密封胶和振动减震胶，以提高汽车的密封性和舒适性。
4. 医疗领域：在医疗器械制造和组装过程中，点胶机用于涂覆生物胶和医用胶，以确保产品的安全和可靠性。
5. 其他领域：点胶机还可以用于涂覆防水胶、绝缘胶、光学胶和粘合剂等，满足不同行业的点胶需求。

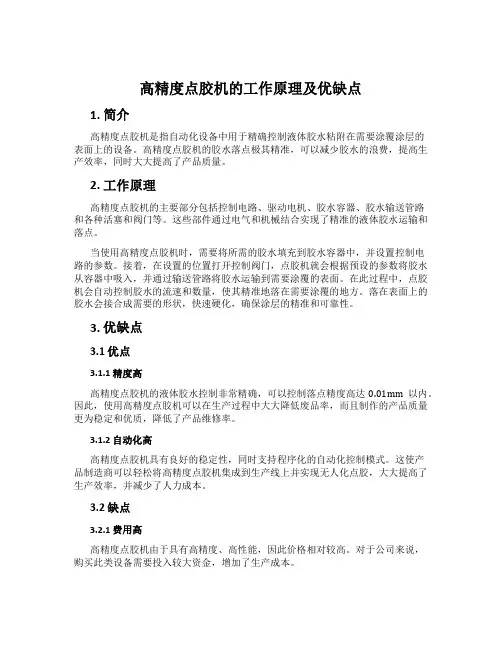

高精度点胶机的工作原理及优缺点
高精度点胶机的工作原理及优缺点1. 简介高精度点胶机是指自动化设备中用于精确控制液体胶水粘附在需要涂覆涂层的表面上的设备。
高精度点胶机的胶水落点极其精准，可以减少胶水的浪费，提高生产效率，同时大大提高了产品质量。
2. 工作原理高精度点胶机的主要部分包括控制电路、驱动电机、胶水容器、胶水输送管路和各种活塞和阀门等。
这些部件通过电气和机械结合实现了精准的液体胶水运输和落点。
当使用高精度点胶机时，需要将所需的胶水填充到胶水容器中，并设置控制电路的参数。
接着，在设置的位置打开控制阀门，点胶机就会根据预设的参数将胶水从容器中吸入，并通过输送管路将胶水运输到需要涂覆的表面。
在此过程中，点胶机会自动控制胶水的流速和数量，使其精准地落在需要涂覆的地方。
落在表面上的胶水会接合成需要的形状，快速硬化，确保涂层的精准和可靠性。
3. 优缺点3.1 优点3.1.1 精度高高精度点胶机的液体胶水控制非常精确，可以控制落点精度高达0.01mm以内。
因此，使用高精度点胶机可以在生产过程中大大降低废品率，而且制作的产品质量更为稳定和优质，降低了产品维修率。
3.1.2 自动化高高精度点胶机具有良好的稳定性，同时支持程序化的自动化控制模式。
这使产品制造商可以轻松将高精度点胶机集成到生产线上并实现无人化点胶，大大提高了生产效率，并减少了人力成本。
3.2 缺点3.2.1 费用高高精度点胶机由于具有高精度、高性能，因此价格相对较高。
对于公司来说，购买此类设备需要投入较大资金，增加了生产成本。
3.2.2 需要专业技能高精度点胶机操作和维护相对比较复杂，需要有专业技能的工作人员，进行定期的维护和检修。
如果没有足够的经验和技能，就容易出现设备故障和生产线停机等问题。
4. 结语高精度点胶机因其高精度和自动化的特点，受到了众多行业客户的青睐和关注。
虽然价格昂贵，但该设备具有显著的效益和优点，对于提高产品功效和质量、减少废品率和提高生产效率，拥有不可替代的作用。
自动点胶机 操作说明
2009自动点胶机操作说明在当今客户需求不断变化、新技术不断涌现以及竞争力不断加剧的环境下，鑫晖德的所有员工都深切体会到服务在获取竞争优势中的重要性。
因而自公司成立初期我们就建立了完善的服务体系，为用户提供高速度高精度高性能操作简单的桌面自动点胶机设备.快捷型流水线点胶机设备。
点胶机：点胶机又称涂胶机，滴胶机，打胶机等，是专门对流体进行控制，并将流体点滴、涂覆于产品表面或产品内部的自动化机器。
点胶机主要用于产品工艺中的胶水、油漆以及其他液体精确点、注、涂、点滴到每个产品精确位置，可以用来实现打点、画线、圆型或弧型。
点胶机分类第一类：普通型点胶机1、控制器式点胶机：包括自动点胶机、定量点胶机、半自动点胶机、数显点胶机、精密点胶机等。
2、桌面型自动点胶机设备：高性能自动点胶机设备分为200MM300MM400MM500MM行程.主要包括全自动点胶机设备.自动点胶机设备.台式点胶机、台式三轴点胶机、台式四轴点胶机、台式五轴点胶机、或者桌面式自动点胶机、3轴流水线点胶机、多头点胶机、多出胶口点胶机、划圆点胶机、转圈点胶机、喇叭点胶机、手机按键点胶机、机柜点胶机.电池点胶机.uv点胶机.单液点胶机.双液点胶机.AB胶点胶机.电机点胶机.LCD屏点胶机.LCD触摸屏点胶机.LED户外显示屏灌胶机.数码管灌胶机.变压器点胶机设备锡膏点胶机设备晶体管点胶机马达点胶机摄像头点胶机晶片点胶机PvC点胶机滴塑点胶机电感点胶机cob点胶机磁芯点胶机螺丝点胶机高频头点胶机镜头点胶机芯片固定点胶机瞬干胶点胶机三维点胶机椭圆点胶机手套点胶机硅胶点胶机三防漆喷涂点胶机LED点胶机LED喷射点胶机视觉点胶机电脑点胶机等。
第二类：自动型点胶机1、落地式自动点胶机2、喷涂式自动点胶机（此点胶机采用喷胶阀，在线式作业，主要用于PCB板三防漆喷涂，起到防尘，防潮，绝缘作用）3、导电胶自动点胶机（此点胶机与普通点胶机区别之处在于，所点出来的导电胶切面呈三角形分布状态，主要用于电磁屏蔽点胶）4、荧光粉喷射式点胶机，（此点胶机主要用于LED行业）第三类：双Y轴COG点胶机第四类：流水线点胶机灌胶机适用的液体各种溶济、粘接剂、油漆、化学材料、固体胶等,包括硅胶、EMI导电胶、UV胶、AB 胶、快干胶、环氧胶、密封胶、热胶、润滑脂、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝固定剂、木工胶、厌氧胶、亚克力胶、防磨胶、水晶胶、灌注胶、喇叭胶、瞬间胶、橡胶,油漆、搪瓷漆、亮漆、油墨、颜料等应用领域点胶机适用于工业生产的各个领域：手机按键、印花、开关、连接器、电脑、数码产品、数码相机、MP3、MP4、电子玩具、喇叭、蜂鸣器、电子元器件、集成电路、电路板、LCD液晶屏、继电器、扬声器、晶振元件、LED灯、机壳粘接、光学镜头、机械部件密封等。
机器人点胶机方案
机器人点胶机方案摘要机器人点胶机是一种自动化设备，用于在工业生产中进行精确的胶水点胶操作。
本文介绍了机器人点胶机的原理、工作流程、优势以及在不同行业中的应用。
引言点胶是一种在工业生产中广泛应用的工艺，用于固定、密封或者绝缘材料。
传统的点胶工艺往往需要大量的人工操作，不仅效率低下，而且容易出现人为误差。
随着科技的发展，机器人点胶机逐渐取代了传统的人工点胶工艺，提高了生产效率和产品质量。
工作原理机器人点胶机的工作原理主要分为两个步骤：定位和点胶。
定位机器人点胶机通过使用视觉检测系统来对工件进行定位。
视觉检测系统能够识别工件的位置和形状，从而确定点胶的位置和运动轨迹。
常用的视觉检测技术包括图像处理、边缘检测、角点检测等。
点胶在定位完成之后，机器人点胶机会根据事先设定的参数进行点胶操作。
点胶的参数包括胶水的流量、压力、速度和路径等。
机器人点胶机通过控制点胶阀门的开关来控制胶水的流量，并且可以根据需要调整压力和速度。
同时，机器人点胶机可以根据工件的形状和要求来设计点胶路径，确保点胶的均匀性和一致性。
工作流程机器人点胶机的工作流程一般包括以下几个步骤：准备工作、定位、点胶和检测。
1.准备工作：包括点胶机的开启、胶水的准备、工件的装载等。
2.定位：机器人点胶机通过视觉检测系统对工件进行定位，确定点胶的位置和运动轨迹。
3.点胶：根据事先设定的参数，机器人点胶机控制点胶阀门进行点胶操作。
4.检测：机器人点胶机通过视觉检测系统对点胶质量进行检测，包括胶水的均匀性、厚度和精度等。
优势相比传统的人工点胶工艺，机器人点胶机具有以下优势：1.提高生产效率：机器人点胶机可以自动完成点胶操作，提高了生产效率，减少了生产时间和人力成本。
2.提高产品质量：机器人点胶机能够精确控制胶水的流量、压力和速度，保证了点胶的均匀性和一致性，提高了产品质量。
3.减少人为误差：传统的人工点胶容易出现人为误差，而机器人点胶机可以根据事先设定的参数进行点胶操作，减少了人为误差的可能性。
全自动点胶机分类课件
全自動點膠機分類全自動點膠機(桌上经济型)規格型號: TH-2004G工作行程: (X)300 * (Y)300 * (Z)50 mm驅動系統: 三軸時規皮帶步進馬達定位精度: 小於0.02mm控制系統: 電腦+控制卡編輯系統: 鍵盤+滑鼠+手柄機台尺寸: W 650 * D 700 * H 680 mm電源: AC220 / 500 W機台重量: 60 KGS最高速度: 300 mm/Sec最大負重: 15 KGS氣壓輸入: 1-8bar全自動點膠機(桌上型)規格型號: TH-2004C工作行程: (X) 300 * (Y) 300 * (Z) 100 mm驅動系統: 三軸伺服/步進馬達+絲杆滑軌定位精度: 小於0.005mm控制系統: 電腦+控制卡編輯系統: 攝像頭(CCD)+手柄機台尺寸: W 720 * D 720 * H 800 mm電源: AC220 / 1000W機台重量: 148 Kgs最高速度: 500 mm / sec最大負重: 30 Kgs氣壓輸入: 1-8bar全自動點膠機(落地型)規格型號: TH-2004A工作行程:（X）500*(Y)550*(Z)100mm驅動系統: 三軸伺服馬達+絲杆滑軌定位精度: 小於0.005mm控制系統: 電腦,控制卡編輯系統: 攝像頭(CCD)+手柄機台尺寸: W 1180 * D 1080 * H 1500 mm電源: AC220 / 1000W機台重量: 235 Kgs最高速度: 500 mm / sec最大負重: 40 Kgs氣壓輸入: 1-8bar全自動點膠機詳細說明主要特點：1. 採用X、Y、Z三軸伺服/步進馬達驅動,絲杆滑軌傳動,定位精度小於0.005mm.2. 人機介面電腦控制,CCD(攝像頭)輔助電腦編程,定位精度准,時間快.3. 電腦硬碟存儲容量大,可存儲無限量程式,保存時間長,調用方便.4. 軟體可導入CAD文文件及G代碼文檔自動轉換爲機器可識別程式,無須讀點編程.5. 設定開關膠延遲時間、提前距離等,保證出膠量均勻一致無毛邊.6. 配合壓力錶和回吸裝置,可調整膠量大小粗細,絕無漏滴現象.7. 電腦軟體控制機器實現直線插補,圓弧插補,不規則曲線之動作.8. 三軸聯動實現凹凸不平、不同高度工件的自動點塗膠作業.9. 依照工件需要,可任意調整點塗膠速度,最大空運行速度可達500mm/sec.10. 可任意控制Z軸與工件的微距離,不會出現膠量不勻、變形、拉絲之現象.11. 可控制點塗膠作業結束停頓時間,待膠水完全脫離工件再結束動作,杜絕拉絲出現.12. 治具精度高,更換簡便,工作行程內放置任意多工件,可一次性作業完畢.13. 多用途高功能設備,可彈性搭配相關硬體裝置(點膠閥/儲料桶/加熱裝置等).14. 自主開發之控制軟體,中英文介面可切換,操作簡單,易學好懂.15. 廣泛應用於電子行業及相關附屬行業直接與國外相關配件耗材廠商合作提供全方位服務.適用流體：電解液,紫外光接著劑,甲乙基丙酮,溶劑,UV膠,AB膠,COB黑膠,白膠,ENI膠,502膠,紅膠,銀膠,錫膏,油漆,油墨,油脂,化學試劑,粘劑,無氧膠,銅焊劑,添加環氧膠,阻焊劑等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
300X300全自动点胶机
●型号：OYT –330GJM
●品牌：欧雅拓
●加工范围x/y/z(mm)：
300*300*100
●Y轴平台最大负载：15kg
●XYZ轴重复精度：+/－
0.01mm/Axis
●马达系统：微步进级精密马达
●接口方式：DB44接口
●传动方式：PMI精密导轨同步带
●输入电源：210~220V AC 350W
●工作环境温度：5-40℃
●工作环境湿度：20％-90%
●外形尺寸：514*574*591
●重量：45kg
高强度设备机身、CNC加工确保装配需要的平面度和垂直度。
高速运动作业时非常平滑并且超低噪音。
铝合金表面进行不粘胶特殊处理，机器的清洁变得异常轻松。
模块化的组装工艺，每个关键部件和关键位置都可单独拆卸，意外损坏部件皆可快速更换。
采用欧洲进口品牌按钮开关组合，高灵敏度并且耐用。
采用进口品牌耐折带屏蔽电缆，让机器的运行更加无后顾之忧，从根本杜绝断线、缺相等隐患。
机器底板加厚并且进行绝缘化表面处理，四个自适应大圆盘地脚稳固支撑。
400x400全自动点胶机
●型号：OYT –450GJM
●加工范围x/y/z(mm)：400*400*100
●Y轴平台最大负载：15kg
●XYZ轴重复精度：+/－0.01mm/Axis
●马达系统：微步进级精密马达
●接口方式：DB44接口
●传动方式：PMI精密导轨同步●输
入电源：210~220V AC 350W
●工作环境温度：5-40℃
●工作环境湿度：20％-90%
●外形尺寸：555*580*560
●重量：45kg
完全不需搭配外部电脑即可单机运作。
不但安装便利，操作设定更是简单。
人性化教导盒使您轻轻松松完成程序设定搭配图示化按键设计的教导盒，让您弹指之间轻轻松松设定完成任何点胶路径的设定。
更可简易完成各种路径之矩阵复制、偏移修改、校正点设定及各机台之间的程序传输等超强功能。
唯一可3D圆弧插补的PC-BASE控制系统精心研制的控制卡让OYT –450GJM成为一台真正可PTP及CP三轴圆弧插补的设备，让您放心使用于任何非平面的3D点胶路径。
500X500全自动点胶机
●型号：双Y点胶机
●加工范围x/y/z(mm)：
500*500*100
●Y轴平台最大负载：15kg
●XYZ轴重复精度：+/－
0.01mm/Axis
●马达系统：微步进级精密马
达
●输入、输出信号I/O Signals
port: 8I/O
●接口方式：DB44接口
●传动方式：PMI精密导轨同
步带
●输入电源：210~220V AC
350W
●工作环境温度：5-40℃
●工作环境湿度：20％-90%
●外形尺寸：700*580*610
●重量：60kg
1.双Y轴设计、双工作台左进右出让机器实现不间断作业以提高生产效率；
2.四轴全采用双导轨机械臂，Z轴采用刹车马达，大大增加了设备稳定性和运动精度；
3.天豪专业级的点胶机软件控制系统，完全基于点胶工艺开发设计；
4.配套提供的天豪图形编辑软件可导入如.NC、AI、.DXF、.JPG、.BMP等格式文件。
