Matlab图像处理教程简易教程
MATLAB图像处理基础教程
MATLAB图像处理基础教程第一章：MATLAB图像处理简介MATLAB（Matrix Laboratory）是一种强大的数值计算和数据可视化软件，广泛应用于各个领域，包括图像处理。
图像处理是一门研究如何对数字图像进行分析、增强、重建和压缩的学科。
本教程将引导读者逐步了解MATLAB图像处理的基本概念和技术。
第二章：MATLAB图像的读取与显示在MATLAB中，可以使用imread函数读取不同格式的图像文件，并使用imshow函数显示图像。
此外，还可以使用imfinfo函数获取图像的详细信息，如分辨率、颜色空间和位深度等。
第三章：图像的灰度处理灰度处理是一种常见的图像预处理方法。
通过将彩色图像转换为灰度图像，可以减少图像的数据量，简化图像处理的复杂性。
在MATLAB中，可以使用rgb2gray函数将彩色图像转换为灰度图像，并使用imhist函数查看灰度图像的直方图。
第四章：图像的滤波处理滤波是一种常用的图像处理操作，用于对图像进行平滑、增强或去噪。
MATLAB提供了各种滤波函数，如均值滤波、中值滤波和高斯滤波等。
可以根据具体需求选择合适的滤波方法，并使用imfilter函数进行滤波处理。
第五章：图像的二值化处理图像的二值化是将图像转换为黑白两色的过程，常用于物体检测、识别和分割等应用。
在MATLAB中，可以使用im2bw函数将灰度图像转换为二值图像，并可以调整阈值来控制二值化的效果。
第六章：图像的几何变换几何变换是一种常见的图像处理操作，用于对图像进行旋转、缩放、平移和翻转等操作。
MATLAB提供了imrotate、imresize、imtranslate和flip函数等实现各种几何变换。
通过组合这些函数，可以实现复杂的图像变换。
第七章：图像的特征提取图像的特征提取是图像处理中的重要步骤，用于从图像中提取出具有代表性的信息。
在MATLAB中，可以使用各种特征提取函数，如imgradient、imhistogram和imcontour等。
实验1-Matlab基本与图像处理基本操作
图像处理工具箱简介
01
MATLAB图像处理工具箱是MATLAB软件中一个专门用于图像处理的工具箱， 它提供了一套完整的图像处理和分析工具，包括图像读取、显示、变换、滤波 、增强、分割、特征提取等功能。
02
该工具箱支持多种图像格式，如BMP、JPG、PNG、TIFF等，并提供了丰富的 图像处理函数和算法，方便用户进行图像处理和分析。
对未来学习的展望
• 深入学习图像处理算法：在未来的学习中，我们将进一步深入学习图像处理的 各种算法和原理，包括图像分割、特征提取、目标检测等，以便更好地应用在 实际问题中。
• 掌握更多图像处理软件：除了Matlab软件外，我们还将学习掌握其他常用的 图像处理软件，如OpenCV、Python图像处理库等，以便更灵活地处理各种 图像问题。
02
学习图像处理基本 操作
了解图像处理基本概念，学习图 像读取、显示、保存等基本操作。
03
掌握图像处理常用 函数
熟悉MATLAB中图像处理工具箱 的常用函数，如图像调整、滤波、 边缘检测等。
实验环境准备
MATLAB软件
确保计算机已安装MATLAB软件，并熟悉软件基 本操作。
图像处理工具箱
安装并配置MATLAB图像处理工具箱，以便进行 图像处理实验。
• 加强实验数据分析处理能力：在未来的实验中，我们将更加注重实验数据的分 析和处理，学习掌握更多的数据处理方法和技巧，以便更准确地评估实验结果 和性能。
• 拓展应用领域：图像处理技术在实际应用中具有广泛的应用领域，如医学影像 处理、智能交通、安全监控等。在未来的学习中，我们将积极探索这些应用领 域，并尝试将所学的图像处理技术应用到实际问题中。
使用图像处理工具箱中的特 征提取函数和分类器函数， 对图像进行特征提取和分类 识别。例如，可以使用灰度 共生矩阵提取图像纹理特征， 然后使用支持向量机（SVM） 进行分类识别。

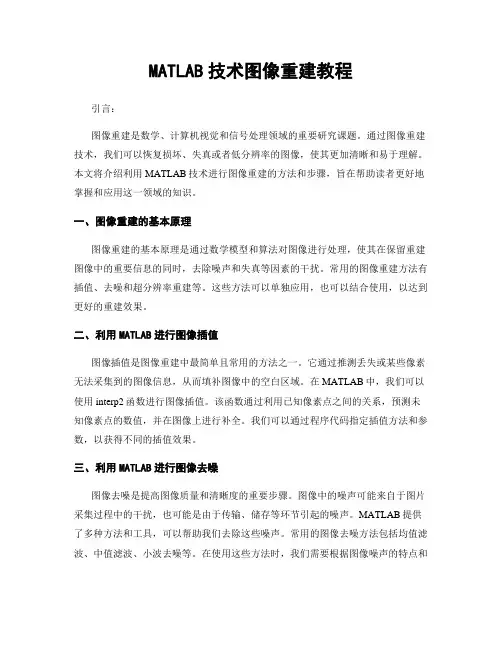

MATLAB技术图像重建教程
MATLAB技术图像重建教程引言：图像重建是数学、计算机视觉和信号处理领域的重要研究课题。
通过图像重建技术，我们可以恢复损坏、失真或者低分辨率的图像，使其更加清晰和易于理解。
本文将介绍利用MATLAB技术进行图像重建的方法和步骤，旨在帮助读者更好地掌握和应用这一领域的知识。
一、图像重建的基本原理图像重建的基本原理是通过数学模型和算法对图像进行处理，使其在保留重建图像中的重要信息的同时，去除噪声和失真等因素的干扰。
常用的图像重建方法有插值、去噪和超分辨率重建等。
这些方法可以单独应用，也可以结合使用，以达到更好的重建效果。
二、利用MATLAB进行图像插值图像插值是图像重建中最简单且常用的方法之一。
它通过推测丢失或某些像素无法采集到的图像信息，从而填补图像中的空白区域。
在MATLAB中，我们可以使用interp2函数进行图像插值。
该函数通过利用已知像素点之间的关系，预测未知像素点的数值，并在图像上进行补全。
我们可以通过程序代码指定插值方法和参数，以获得不同的插值效果。
三、利用MATLAB进行图像去噪图像去噪是提高图像质量和清晰度的重要步骤。
图像中的噪声可能来自于图片采集过程中的干扰，也可能是由于传输、储存等环节引起的噪声。
MATLAB提供了多种方法和工具，可以帮助我们去除这些噪声。
常用的图像去噪方法包括均值滤波、中值滤波、小波去噪等。
在使用这些方法时，我们需要根据图像噪声的特点和要求选择合适的去噪方法，并对其参数进行调整。
通过不断尝试和实践，我们可以找到最佳的去噪效果。
四、利用MATLAB进行图像超分辨率重建超分辨率重建是图像处理中的一项高级技术。
它通过利用图像特征和纹理信息，将低分辨率图像转换为高分辨率图像。
MATLAB中的图像超分辨率重建工具箱可以帮助我们实现这一目标。
这个工具箱提供了一系列的函数和算法，包括基于插值的超分辨率重建方法、基于深度学习的超分辨率重建方法等。
我们可以根据图像的特点和需求选择合适的方法，并通过调整参数和优化算法来获得最佳的超分辨率重建结果。
MATLAB技术图像去模糊教程
MATLAB技术图像去模糊教程近年来，图像处理技术得到了广泛的应用，并成为了计算机视觉和图像识别领域中的重要组成部分。
然而，由于种种原因，很多时候我们会遇到图像模糊的问题，这给图像的识别和分析带来了一定的困扰。
幸运的是，MATLAB提供了一系列强大的图像处理工具，可以帮助我们有效地处理图像模糊问题。
本文将介绍一些常用的MATLAB技术，帮助读者学习如何使用MATLAB进行图像去模糊处理。
第一部分：图像模糊的原因与分类在开始学习图像去模糊技术之前，我们首先需要了解图像模糊的原因和分类。
图像模糊主要是由于光的散射、镜头成像失真、图像振动等原因引起的。
根据模糊效果的不同，图像模糊可以分为运动模糊、模糊固定模糊和非固定模糊等。
其中，运动模糊是最常见的一种形式，它是由于镜头或者相机在图像获取过程中的移动引起的。
第二部分：基于轨迹估计的图像去模糊方法现在我们来介绍一种常用的图像去模糊方法，即基于轨迹估计的方法。
这种方法的基本思想是通过分析图像中物体的运动轨迹，来估计图像的模糊程度，并对图像进行相应的处理。
具体流程如下：1. 读取图像并进行预处理，包括灰度化、降噪等。
2. 对图像进行运动估计，可以使用不同的算法，比如光流算法、像素匹配算法等。
这一步的目的是准确估计物体的运动轨迹。
3. 根据运动轨迹估计图像的模糊程度，可以使用不同的指标来衡量，比如轨迹长度、轨迹方向变化等。
4. 根据估计的模糊程度对图像进行去模糊处理。
可以采用不同的方法，比如卷积运算、滤波器设计等。
5. 最后，进行图像评价和结果展示，比较去模糊前后的效果。
第三部分：基于频域滤波的图像去模糊方法除了基于轨迹估计的方法，MATLAB还提供了基于频域滤波的图像去模糊方法。
这种方法的基本思想是通过对图像进行傅里叶变换，将图像的频域信息表示为频谱图，然后根据模糊程度设计相应的滤波器，对频谱图进行滤波，最后再进行傅里叶反变换，得到去模糊后的图像。
具体流程如下：1. 读取图像并进行预处理，包括灰度化、降噪等。
MATLAB中的图像处理技术详解
MATLAB中的图像处理技术详解图像处理是一门涉及数字图像获取、处理、分析和展示的学科，其在各个领域都有重要的应用。
而MATLAB作为一种强大的科学计算软件，提供了丰富的图像处理工具包，可以帮助用户轻松地进行各种图像处理操作。
本文将详细介绍MATLAB中常用的图像处理技术，包括图像读取、图像显示、灰度转换、滤波操作、边缘检测以及图像分割等。
1. 图像读取和显示首先，在MATLAB中进行图像处理的第一步是读取图像。
MATLAB提供了imread函数，可以快速读取各类图像文件，例如JPEG、PNG、BMP等。
读取的图像可以是灰度图像，也可以是彩色图像。
读取之后，我们可以使用imshow函数将图像显示在MATLAB的图像窗口中，便于后续处理和分析。
2. 灰度转换在实际的图像处理应用中，有时候我们需要将彩色图像转换为灰度图像，以方便后续的处理和分析。
MATLAB提供了rgb2gray函数，可以将彩色图像转换为灰度图像。
转换后的灰度图像只包含一个通道，每个像素点的取值范围为0~255，表示灰度级。
3. 滤波操作滤波操作是在图像处理中常用的一种方法，其可以对图像进行平滑或者增强等处理。
MATLAB中提供了丰富的滤波函数，例如均值滤波、中值滤波、高斯滤波等。
这些滤波函数可以通过设置不同的参数来控制滤波效果，比如滤波窗口的大小、滤波核函数等。
4. 边缘检测边缘检测是图像处理中的一个重要任务，其可以帮助我们识别图像中的边缘信息，进而进行物体检测和分割。
MATLAB中提供了多种边缘检测算法，包括Sobel 算子、Canny算子等。
这些算法可以根据不同的应用场景选择合适的边缘检测方法，并根据需要调整相应的参数。
5. 图像分割图像分割是将图像分成若干个不同区域或者物体的过程，其在图像处理和计算机视觉中具有重要的意义。
MATLAB中提供了多种图像分割算法，例如基于阈值的分割、基于区域的分割以及基于边缘的分割等。
这些算法可以根据要求对图像进行有效的分割，以满足用户的实际需求。
使用MATLAB进行图像处理的基本方法
使用MATLAB进行图像处理的基本方法第一章：介绍MATLAB图像处理工具箱MATLAB是一种用于算法开发、数据可视化和数值计算的高级工具。
图像处理是MATLAB中重要的应用之一，其图像处理工具箱提供了许多功能强大的函数和工具，能够完成各种图像处理任务。
1.1 图像处理基础图像处理是通过计算机对图像进行分析、处理和改变的过程。
它可以用于增强图像的质量、从图像中提取有用的信息或特征，以及实现图像的压缩和恢复等任务。
1.2 MATLAB图像处理工具箱的功能MATLAB图像处理工具箱提供了丰富的函数和工具，包括图像读取和写入、图像增强、图像分割、图像滤波、图像变换等。
这些功能可以帮助用户对图像进行各种处理和分析。
第二章：图像预处理图像预处理是图像处理的第一步，其目的是消除图像中的噪声和其他不必要的信息，使后续的处理更加准确和有效。
2.1 图像读取和显示在MATLAB中，可以使用imread函数读取图像，imshow函数显示图像。
读取图像后，可以对图像进行显示、调整亮度和对比度等操作。
2.2 图像增强图像增强是通过对图像的像素值进行调整，改善图像的视觉质量。
常用的图像增强方法有直方图均衡化、对比度拉伸和滤波等。
第三章：图像分割图像分割是将图像划分成若干个具有独立意义的部分的过程。
图像分割可以帮助我们识别并提取出感兴趣的目标，进行后续的处理和分析。
3.1 基于阈值的图像分割阈值分割是一种简单且有效的图像分割方法，其思想是将图像中的像素分成前景和背景两部分。
MATLAB提供了imbinarize函数用于阈值分割。
3.2 基于边缘的图像分割边缘分割基于图像中物体的边界特征，通过检测图像中的边缘来实现图像分割。
MATLAB中的边缘检测函数包括edge和gradient。
第四章：图像滤波图像滤波是对图像进行平滑或增强处理的过程，它可以帮助去除图像中的噪声、增强图像的边缘和细节等。
4.1 线性滤波线性滤波是一种基于加权和求和的滤波方法，常用的线性滤波器有均值滤波器和高斯滤波器等。
实验二 Matlab图像处理实验
实验二Matlab图像处理实验一、实验目的1、了解Matlab平台下的图像编程环境；2、读入、显示、检查内存中的图像；3、实现直方图均衡化、保存图像、检查新生文件的内容及一些相关的操作。
二、实验内容1、双击桌面上的matlab图标，启动matlab软件。
2、在MATLAB界面右侧“command window”中输入相应的代码，读入并显示一副图像。
3、检查内存中的图像4、改变图像大小（0.8）5、将彩色图像转化为灰度图像，通过save函数，将R、G、B值分别保存成.mat 文件(R.mat，G.mat，B.mat)，将灰度图像保存(imwrite)，其灰度值用.mat文件保存。
6、实现直方图的均衡化，画出原始图像及其直方图，以及处理之后图像及其直方图（在一个图形窗口中画出）7、保存图像三、实验结果及代码clear;%清空MATLAB工作平台的所有变量close all;%关闭已打开的图形窗口img1 = imread('C:\Users\1\Desktop\实验\Image.jpg');%读入图像文件figure(2);subplot(321);imshow(img1);title('原彩色图');subplot(322);img = imresize(img1,0.8);%改变图像大小imshow(img);title('缩小后的彩色图像');subplot(323);gray = rgb2gray(img);%将彩色图像转化为灰度图像imwrite(gray,'C:\Users\1\Desktop\实验\hui_1.tif'); imshow(gray);title('灰度图像');%实现直方图的均衡化subplot(324)imhist (gray);title('灰度图像直方图');subplot(325);imgGray2 = histeq(gray);%直方图均衡化imshow(imgGray2);title('均衡化灰度图像');subplot(326);imhist(imgGray2);%获取图像数据直方图title('均衡化灰度图像直方图');img = imread('C:\Users\1\Desktop\实验\hui_1.tif'); R = gray(:,:,1);G = gray(:,:,2);B = gray(:,:,3);save('R.mat',R)save('G.mat',G)save('B.mat',B)Gray = img();save('Gray.mat','Gray')如图上图所示，包括原彩色图像、灰度图像、均衡化后的彩色图像、缩小后的彩色图像、原直方图和均衡后的直方图。
如何进行MATLAB图像处理
如何进行MATLAB图像处理一、引言图像处理是计算机视觉和图像分析领域中的重要任务之一。
而MATLAB是一种强大的数学计算软件，也被广泛应用于图像处理。
本文将介绍如何使用MATLAB进行图像处理，并探讨一些常见的图像处理技术。
二、图像处理基础在开始使用MATLAB进行图像处理之前，我们需要了解一些基础知识。
一个图像通常由像素组成，每个像素都有一个灰度值或者RGB（红绿蓝）三个通道的值。
图像的处理可以分为两个主要方面：空间域处理和频域处理。
1. 空间域处理空间域图像处理是指直接对图像的像素进行操作，常见的处理方法包括亮度调整、对比度增强和图像滤波等。
MATLAB提供了一系列函数和工具箱来进行这些处理。
例如，要调整图像的亮度，可以使用imadjust函数。
该函数可以通过调整输入图像的灰度值范围，实现亮度的增强或者降低。
下面是一个简单的例子：```matlabI = imread('image.jpg'); % 读取图像J = imadjust(I,[0.2 0.8],[0 1]); % 调整亮度范围imshow(J); % 显示图像```2. 频域处理频域图像处理是指将图像从空间域转换到频域进行处理，常见的处理方法包括傅里叶变换和滤波等。
MATLAB提供了fft和ifft等函数来进行频域处理。
例如，要对图像进行傅里叶变换，可以使用fft2函数。
该函数将图像转换为频率域表示，可以进一步进行滤波等处理。
下面是一个简单的例子：```matlabI = imread('image.jpg'); % 读取图像F = fft2(I); % 傅里叶变换F = fftshift(F); % 频率域中心化imshow(log(1 + abs(F)),[]); % 显示频率域图像```三、图像处理技术了解了图像处理的基础知识后，我们可以探索一些常见的图像处理技术。
以下将介绍几个常用的技术，并给出相应的MATLAB代码示例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/1、图像的读取和显示
三、图像的显示
imshow(I,[low high])
I为要显示的图像矩阵。[low high]为指定显示灰度图像的灰度范围。 高于high的像素被显示成白色；低于low的像素被显示成黑色；介于 High和low之间的像素被按比例拉伸后显示为各种等级的灰色。 figure；imshow(I6);title('The Main Pass Part of TTC10373');
图像直方图归一化
imhist(I);%灰度直方图
I=imread(‘red.bmp’);%读入图像 figure;%打开新窗口 [M,N]=size(I);%计算图像大小 [counts,x]=imhist(I,32);%计算有32个小区间的灰度直方图 counts=counts/M/N;%计算归一化灰度直方图各区间的值 stem(x,counts);%绘制归一化直方图
figure；%创建一个新的窗口
figure；subplot（m,n,p）；imshow（I）；
Subplot(m,n,p)含义为：打开一个有m行n列图像位置的窗口， 并将焦点位于第p个位置上。
Matlab图像处理教程简易教程
/1、图像的读取和;
Matlab图像处理教程简易教程
Matlab图像处理教程简易教程
Matlab图像处理教程简易教程
/2、图像的点运算
三、灰度的对数变换
tclo kg s
c为尺度比例常数，s为源灰度值，t为变换后的目标灰 度值。k为常数。灰度的对数变换可以增强一幅图像 中较暗部分的细节，可用来扩展被压缩的高值图像中 的较暗像素。广泛应用于频谱图像的显示中。
Matlab 数字图像处理
Matlab图像处理教程简易教程
内容安排
/1、图像的读取和显示 /2、图像的点运算 /3、图像的几何变换 /4、空间域图像增强 /5、频率域图像增强
/6、彩色图像处理 /7、形态学图像处理
/8、图像分割 /9、特征提取
Matlab图像处理教程简易教程
/1、图像的读取和显示
I=imread('nir.bmp'); figure;imshow(imadjust(I,[],[],0.75)); %gamma=0.5 title('Gamma 0.5');
原 图 像
Matlab图像处理教程简易教程
Gamma 0.5
Gamma 1.5
四、灰度阈值变换及二值化
f
x 205
x 5x
Matlab图像处理教程简易教程
/2、图像的点运算 三、灰度的Gamma变换
yxesp
其中，x、y的取值范围为[0,1]。esp为补偿系数，r则为Gamma系数。 Gamma变换是根据r的不同取值选择性的增强低灰度区域的对比度 或者高灰度区域的对比度。
Matlab图像处理教程简易教程
NIR
J=imadjust(I,[low_in high_in],[low_out high_out],gamma)
Warning：log函数会对输入图像矩阵s中的每个元素进行
操作，但仅能处理double类型的矩阵。而从图像文件中得到的 图像矩阵大多是uint8类型的，故需先进行im2double数据类型 转换。
Matlab图像处理教程简易教程
I=imread('nir.bmp');%读入图像 F=fft2(im2double(I));%FFT F=fftshift(F);%FFT频谱平移 F=abs(F); T=log(F+1);%频谱对数变换 figure;imshow(F,[]);title('未经变换的频谱'); figure;imshow(T,[]);title('对数变换后');
T T
T为指定阈值
BW=im2bw(I,level);%level为人工设定阈值范围为[0 ,1]
thresh=graythresh(I);%自动设定所需的最优化阈值
Matlab图像处理教程简易教程
OTSU算法：最大类间方差法自动单阈值分割。
Kapur算法：一维直方图熵阈值算法
niblack算法：局部阈值分割 阈值的计算公式是T = m + k*v，其中m为以该像素点为中心的区域的平 均灰度值，v是该区域的标准差，k是一个系数。
阈值法从灰度图、RGB图创建二值图。LEVEL为指定的阈值；（0,1）。
rgb2gray;从RGB图创建灰度图，存储类型不变。 im2uint8 将图像转换成uint8类型
im2double 将图像转换成double类型
Matlab图像处理教程简易教程
/2、图像的点运算
一、图像直方图
灰度直方图描述了一副图像的灰度级统计信息，主要应用于图像分 割和图像灰度变换等处理过程中。从数学角度来说，图像直方图描述图 像各个灰度级的统计特性，它是图像灰度值的函数，统计一幅图像中各 个灰度级出现的次数或概率。归一化直方图可以直接反映不同灰度级出 现的比率。横坐标为图像中各个像素点的灰度级别，纵坐标表示具有各 个灰度级别的像素在图像中出现的次数或概率。
Matlab图像处理教程简易教程
Matlab图像处理教程简易教程
/2、图像的点运算 二、灰度的线性变换
D B fD A fA D A fB
Fa>1时，输出图像的对比度将增大；Fa<1时，输出图像对比度将减小。 Fa=1且Fb非零时，所有像素的灰度值上移或下移，使整个图像更暗或 更亮。Fa<0，暗区变亮，亮区变暗。
一、图像的读取
A=imread()
指定图像文件的完整路径和文件名。如果在work工作目录下 只需提供文件名。FMT为图像文件的格式对应的标准扩展名。 I_1=imread('D:\10.06.08nir\TTC10377.BMP');%读入图像 二、图像的写入
imwrite(A，)
参数指定文件名。FMT为保存文件采用的格式。 imwrite(I6,'nirdilatedisk2TTC10373.bmp');
kittlerMet : 表示kittler 最小分类错误(minimum error thresholding)全局二 值化算法。
直
原
接
图
阈
