万能角度尺的使用作业指导书
万能角度尺的使用方法
万能角度尺的使用方法
"万能角度尺"（Universal Bevel Protractor）是一种测量角度的工具，通常由一个可旋转的尺规和一个固定的半圆形的标度组成。
这种工具可以用于测量、绘制和传递各种角度。
下面是使用万能角度尺的一般步骤：
1.了解角度尺的基本部分：
•固定尺规：通常是一条直尺，用于在工件上绘制直线。
•可旋转尺规：与固定尺规相连，可以自由旋转，用于测量和绘制角度。
•半圆形标度：固定在可旋转尺规上，以度数划分，用于读取和设置角度。
2.调整尺规位置：
•将固定尺规放在工件上，使其与参考直线对齐。
•通过旋转可旋转尺规，调整它的位置，使其沿着所需的角度对齐。
3.读取角度：
•使用半圆形标度上的刻度，读取可旋转尺规相对于固定尺规的旋转角度。
4.锁定角度：
•一些万能角度尺具有锁定机制，可以锁定可旋转尺规在特定位置，以便于传递测量值。
5.绘制角度：
•使用固定尺规和可旋转尺规，可以在工件上绘制所需角度
的线条。
6.注意刻度：
•注意半圆形标度上的刻度单位，通常是度数。
一些万能角度尺还可能具有分钟和秒的刻度。
请注意，不同品牌和型号的万能角度尺可能略有不同，因此最好在使用前阅读相关的使用说明书。
正确使用和保养工具是确保精确测量的关键。

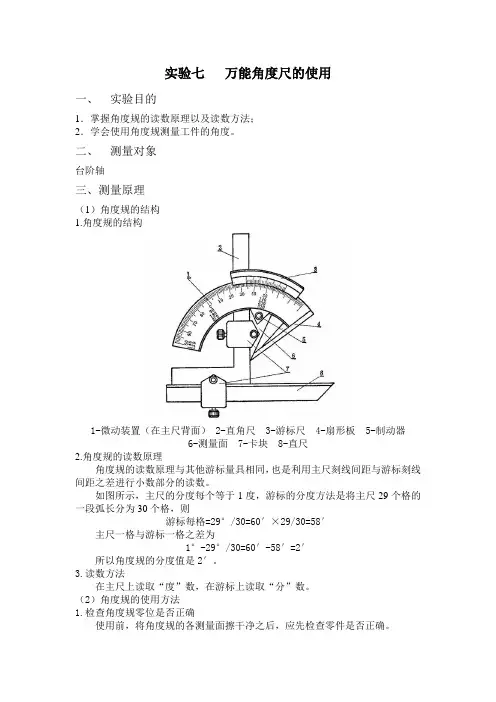

实验七 万能角度尺的使用
实验七万能角度尺的使用一、实验目的1．掌握角度规的读数原理以及读数方法；2．学会使用角度规测量工件的角度。
二、测量对象台阶轴三、测量原理（1）角度规的结构1.角度规的结构1-微动装置（在主尺背面） 2-直角尺 3-游标尺 4-扇形板 5-制动器6-测量面 7-卡块 8-直尺2.角度规的读数原理角度规的读数原理与其他游标量具相同，也是利用主尺刻线间距与游标刻线间距之差进行小数部分的读数。
如图所示，主尺的分度每个等于1度，游标的分度方法是将主尺29个格的一段弧长分为30个格，则游标每格=29°/30=60′×29/30=58′主尺一格与游标一格之差为1°-29°/30=60′-58′=2′所以角度规的分度值是2′。
3.读数方法在主尺上读取“度”数，在游标上读取“分”数。
（2）角度规的使用方法1.检查角度规零位是否正确使用前，将角度规的各测量面擦干净之后，应先检查零件是否正确。
2.根据被测角度选用角度规的测量尺测量0°～50°之间的角度，如图8-1所示，应装上直角尺和直尺。
测量50°～140°之间的角度，如图8-2所示，只需装上直尺。
测量140°～230°之间的角度，如图8-3所示，只需装上直角尺。
装直角尺时，应注意使直角尺短边与长边的交点与基尺的尖端对齐。
测量230°～320°之间的角度，如图8-4所示，不装直角尺和直尺，只使用基尺和扇形板的测量面进行测量。
图8-1 图8-2图8-3 图8-4四、实验步骤（1）圆锥面斜角的测量1.根据被测角度选择并装好测量尺，调整角度规的角度稍大于被测角度，圆锥面斜角粗略估计在100°左右，故选用50°～140°范围内，装上直尺；2．将工件放在基尺与测量尺测量面之间，使工件的一个被测面与基尺测量面接触；3.利用微动装置，使测量尺与工件另一被测面充分接触好；4.紧固制动器之后即可进行读数，测得锥面的斜角为α=91°32′。
万能角度尺的使用方法
万能角度尺的使用方法1.角度测量：-将万能角度尺放置在需要测量的角度上，将起始端与角度的一个边对齐。
-查看万能角度尺上的刻度，这些刻度表示起始边与平辅线之间的角度。
-读取准确的角度数值。
2.绘制角度：-将万能角度尺的起始边与所需角度的边对齐。
-在另一端使用铅笔或螺丝刀进行标记，以便后续绘制直线。
3.刻度转换：-万能角度尺上的刻度通常包括度数和弧度。
-在度数和弧度之间进行转换，使用万能角度尺较为简便。
-确定需要转换的度数或弧度，将万能角度尺放置在角度上，读取相应的刻度值。
4.复杂形状测量：-万能角度尺的关节点非常灵活，可以通过调整角度来适应复杂的形状。
-通过将万能角度尺的关节点调整到所需的角度上，可以测量并绘制不规则形状。
5.模具与工艺设计：-在模具设计和工艺设计中，使用万能角度尺可以准确测量和确定各种角度。
-通过将万能角度尺放置在需要测量的角度上，可以确定模具的角度和形状。
6.工程测量：-在建筑和其他工程领域，万能角度尺可以用于测量和布置各种角度。
-通过将万能角度尺与技术绘图工具结合使用，可以在工程项目中准确测量和布置角度。
7.家居装饰和木工工艺：-在家居装饰和木工工艺中，万能角度尺可以用于测量和确定各种角度。
-使用万能角度尺可以确保所制作的家具和木质产品符合设计要求。
总结：万能角度尺可以应用于各种领域和任务中，用于测量和绘制角度，进行刻度转换，测量复杂形状，进行模具与工艺设计，工程测量以及家居装饰和木工工艺。
使用万能角度尺需要注意对齐起始边和准确读取刻度，以确保准确测量和绘制所需的角度。
万 能 角 度 尺 使 用 说 明
万能角度尺使用说明一、操作方法：（一）、万能角度各部位说明：1. 万能角度尺主要用于测量产品的外部角度与内部角度，其主要构造如图所示：（二）、量测前归零：使用前应先将角度尺各组合件擦净。
一手持游标卡尺角尺部分，旋转扇形尺后面的螺帽，使基尺与直尺（角尺）重合，此时游标零刻线与扇形尺零刻线对齐，游标最后一根刻线“60”与扇形尺“29”对齐而游标尺其他刻线与扇形尺刻线都不对齐。
（三）、量测：1、当测量0o~50o的角度时，角尺和直尺全都装上(如图a)，将工件被测部位放在基尺和直尺的测量面之间，旋转扇形尺后面的螺帽使基尺与直尺紧贴所测工件的两个工作面，拧紧制动头进行测量。
图(a) 测量0°-50°2、当测量50~140的角度时:（一）、可把角尺卸掉，把直尺装上去，使它与扇形板连在一起(如图b-1)。
工件的被测部位放在基尺和直尺的测量面之间，旋转扇形尺后面的螺帽使基尺与直尺紧贴所测工件的两个工作面，拧紧制动头进行测量。
图(b-1) 测量50°-140°（二）、也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止(如图b-2)。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量图(b-2) 测量50°-140°3、当测量140o~230o的角度时，把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止(如图c)。
把工件的被测部位放在基尺和角尺短边的测量面之间，旋转扇形尺后面的螺帽使基尺与角尺紧贴所测工件的两个工作面，拧紧制动头进行测量。
图(c) 测量140°-230°4、当测量230o~320o的角度时，把角尺连同卡块全都卸下(如图d)，将工件放在扇形板与基尺工作面之间，旋转扇形尺后面的螺帽使基尺与游标尺边紧贴所测工件的两个工作面，拧紧制动头进行测量。

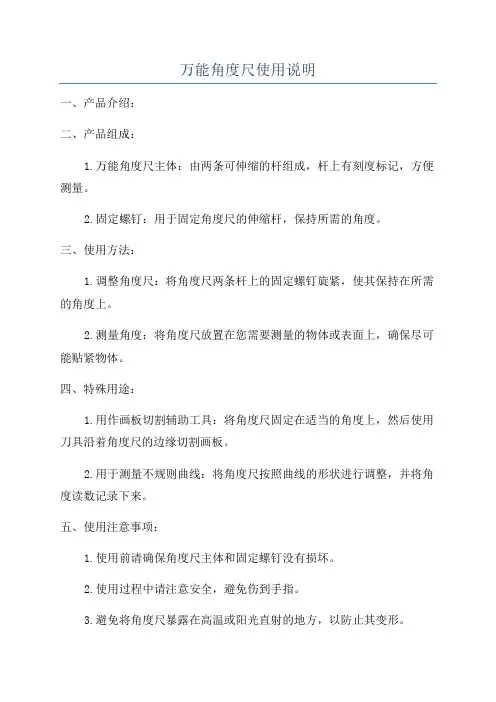

万能角度尺使用说明
万能角度尺使用说明
一、产品介绍：
二、产品组成：
1.万能角度尺主体：由两条可伸缩的杆组成，杆上有刻度标记，方便测量。
2.固定螺钉：用于固定角度尺的伸缩杆，保持所需的角度。
三、使用方法：
1.调整角度尺：将角度尺两条杆上的固定螺钉旋紧，使其保持在所需的角度上。
2.测量角度：将角度尺放置在您需要测量的物体或表面上，确保尽可能贴紧物体。
四、特殊用途：
1.用作画板切割辅助工具：将角度尺固定在适当的角度上，然后使用刀具沿着角度尺的边缘切割画板。
2.用于测量不规则曲线：将角度尺按照曲线的形状进行调整，并将角度读数记录下来。
五、使用注意事项：
1.使用前请确保角度尺主体和固定螺钉没有损坏。
2.使用过程中请注意安全，避免伤到手指。
3.避免将角度尺暴露在高温或阳光直射的地方，以防止其变形。
4.定期清洁角度尺，防止灰尘积聚影响使用效果。
六、常见问题解答：
问题1：角度尺无法固定在所需角度上。
解答：请检查固定螺钉是否松动，如有需要，请使用工具旋紧固定螺钉。
问题2：角度尺出现划痕或变形。
解答：请避免将角度尺暴露在高温环境中，同时避免使用硬物撞击角度尺，以保持其完好无损。
七、维护保养：
1.定期清洁：使用干净的湿布擦拭角度尺主体，确保其光滑无灰尘。
2.存放方式：将角度尺放置在干燥通风的地方，避免阳光直射和湿度过高。
八、产品规格：
材质：高质量塑料
尺寸：根据实际产品尺寸为准
九、售后服务：。
万能角度尺使用作业指导书1
万能角度尺操作使用作业指导书编制：审核：批准：重庆佩特电气有限公司质量部编制2012年1月10日发布 2012年2月10日实施万能角度尺操作使用作业指导书1 编制目的1.1 规范万能角度尺的使用与维护，保证万能角度尺的正确使用。
2 适用范围适用于公司员工参照本作业指导书正确操作使用万能角度尺。
3 万能角度尺结构简介Ⅰ型万能角度尺结构Ⅱ型万能角度尺结构4 万能角度尺的使用及测量结果的读数方法测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把角尺或直尺紧固住，再调整基尺测量面与被测要素测量面之间的夹角。
注意：先松开制动头上的螺母，移动主尺粗调被测要素角度值，然后再转动扇形板背面的微动装置精调角度值，直到两个测量面与被测表面密切贴合时，拧紧制动器上的防松螺母，然后把角度尺取下来读数。
4.1 用万能角度尺测量工件角度的基本方法（1）测量0°～50°之间角度装上角尺和直尺，将产品被测部位放在基尺和直尺测量面之间进行测量（见下图）。
（2）测量50°-140°之间角度也可以把角尺卸掉，装上直尺，使直尺与扇形板连在一起。
将工件的被测部位放在基尺和直尺测量面之间进行测量。
也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺往下拉，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
此时，把工件被测部位放在基尺和角尺短边的测量面之间进行测量。
(3)测量140°-230°之间角度卸下直尺和卡块，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
此时，把工件被测部位放在基尺和角尺短边的测量面之间进行测量。
(4)测量230°-320°之间角度把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把工件被测部位放在基尺和扇形板测量面之间进行测量。
4.2 万能角度尺测量结果读数方法万能角度尺读数装置，由主尺和游标组成，并利用游标原理读数。
游标万能角度尺使用说明书
-－游标万能角度尺－使用说明书————————————————————————————————作者：————————————————————————————————日期：ﻩ游标角度尺（0-32０°２′）使用说明书在机械制造过程中及计量仪器校准中,有许多带角度的工件需要测量，而测量角度的方法与量具有多种多样的选择，使用游标万能角度尺来测量工件角度是比较方便的,如(图A ）所示。
图A一、读数方法①先读度数：被游标尺零刻线所指的主尺上刻线是表示被测工件测量角的度数。
② 读分数:与主尺上刻线重合的游标尺上刻线是被测工件测量角的分数。
③ 相加求得测量值：将被测工件测量角的度数与分数相加起来，即为被测角度值。
二、结构与用途游标万能角度尺的结构如（图A ）所示。
角尺和直尺在卡块的作用下分别固定于扇形板部件和角尺上,当转动卡块上的螺帽时,即可紧固或放松角尺或直尺，在扇形板部件的后面有一与齿轮杆相连接的手把,而该齿轮杆又与固定在主尺上的弧形齿板相啮合这个就是微动装置。
当转动微动装置就能使主尺和游标尺作细微的相对移动，以精确地调整测量值,但当把制动头上的螺帽拧紧后,则扇形板部件与主尺被紧固在一起,而不能有任何相对移动。
游标万能角度尺主要用于测量各种形状工件与样板的内、外角度以及角度划线。
三、使用和注意事项主尺直角尺游标基尺制动头扇形板卡块直尺1、零值检查：使用前将游标万能角度尺擦拭干净,检查各部分相互作用是否灵活可靠,然后移动直尺使其与基尺的测量面相互接触,直到无光隙可见为止。
同时观察主尺零刻线与游标零刻线是否对准;游标尺的尾刻线与主尺相应刻线是否对准，如对准便可使用,不对准则需要调整。
2、测量0°～5０°之间的角度时,被测工件放在基尺和直尺的测量面之间，如图(B－4)所示。
3、测量50°～140°之间的角度时，把角尺取下,将直尺换在角尺位置上,把被测工件放在基尺和直尺的测量面之间，如图(B－1),(B-2）所示。
万能角度尺原理及使用说明
万能角度尺原理及使用说明
1.原理：
2.使用方法：
第一步：展开角度尺
将角度尺展开到所需长度，这取决于要测量的物体的尺寸。
确保每个关节上的刻度尺对齐以获得准确的测量结果。
第二步：测量线段长度
将展开的角度尺对准要测量的线段，并将锁扣紧，固定住角度尺。
然后，读取直尺上与线段对应的刻度尺数值，即可得到线段的长度。
第三步：测量角度
要测量角度，需要调整角度尺的两个关节，使其与待测角度相匹配。
然后，通过锁定关节，将角度尺固定在相应的位置。
读取位于两个关节上的刻度尺数值，这两个刻度尺显示的数值之和即为待测角度的度数。
3.注意事项：
-在测量线段长度时，确保刻度尺与线段的端点对齐，以获得准确的测量结果。
-在测量角度时，确保调整角度尺以与待测角度完全对齐，并将锁扣紧，固定在相应位置。
-在使用角度尺之前，检查刻度尺和直尺是否清洁和无损坏。
如果发现损坏或刻度模糊不清，应更换或修复。
-在读取刻度尺数值时，要确保视线垂直于刻度尺以获得准确的测量结果。
-保持角度尺清洁干燥，并存放在防尘盒或保护袋中，以防止损坏和氧化。
-当不使用角度尺时，要将其折叠起来并锁定，以节省空间并防止发生伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、
结构
Ⅰ型万能角度尺的结构Ⅱ型万能角度尺的结构
2、万能角度尺的读数及使用方法
测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面
之间的夹角。
这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再
转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合
为止。
然后拧紧制动器上的螺母，把角度尺取下来进行读数。
（1）测量0°-50°之间角度
角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。
（2）测量50°-140°之间角度
可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量
(3)测量140°-230°之间角度
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
(4)测量230°-320°之间角度
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
