万能角度尺使用说明
万能角度尺使用说明
游标上每一格刻线之间的夹角是23°/ 12=（60′X23）/12=115′4.2.万能角度尺的读数方法4.2.1先读“度”的数值-----看游标零线左边，主尺上最靠近一条刻线的数值，读出被测角“度”的整数部分，图示被测角“度”的整数部分为164.2.2.再从游标尺上读出“分”的数值-----看游标上哪条刻线与主尺相应刻线对齐，可以从游标上直接读出被测角“度”的小数部分，即“分”的数值。
图示游标的30刻线与主尺刻线对齐，故小数部分为30。
4.2.3. 被测角度等于上述两次读数之和，即16′+30′=16 °30′4.2.4.主尺上基本角度的刻线只有90个分度，如果被测角度大于90°，在读数时，应加上一基数（90，180，270），即当被测角度：>90°----180°时，被测角度=90°+角度尺读数。
齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量.>180°----270°时，被测角度=180°+角度尺读数。
刻有120条刻线，每两条刻之间的夹角是1度，这是主尺的刻度值。

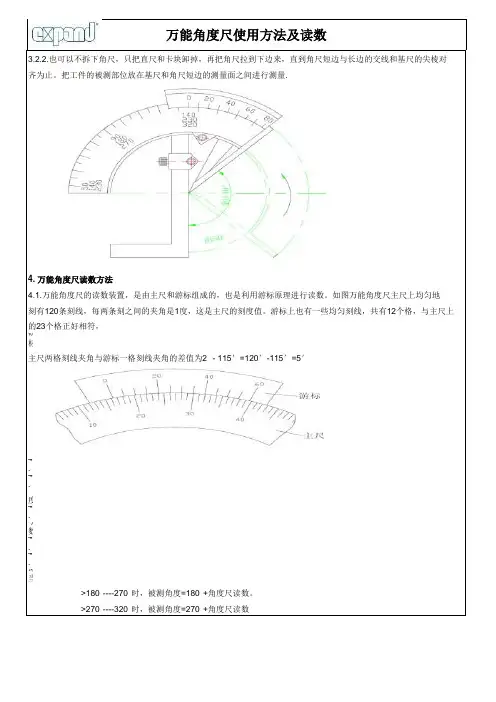

游标上也有一些均匀刻线，共有12个格，与主尺上的23个格正好相符，主尺两格刻线夹角与游标一格刻线夹角的差值为2° - 115′=120′-115′=5′万能角度尺使用方法及读数3.2.2.也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对 >270°----320°时，被测角度=270°+角度尺读数4. 万能角度尺读数方法4.1.万能角度尺的读数装置，是由主尺和游标组成的，也是利用游标原理进行读数。
如图万能角度尺主尺上均匀地。
万能角度尺的使用方法
万能角度尺的使用方法
"万能角度尺"（Universal Bevel Protractor）是一种测量角度的工具，通常由一个可旋转的尺规和一个固定的半圆形的标度组成。
这种工具可以用于测量、绘制和传递各种角度。
下面是使用万能角度尺的一般步骤：
1.了解角度尺的基本部分：
•固定尺规：通常是一条直尺，用于在工件上绘制直线。
•可旋转尺规：与固定尺规相连，可以自由旋转，用于测量和绘制角度。
•半圆形标度：固定在可旋转尺规上，以度数划分，用于读取和设置角度。
2.调整尺规位置：
•将固定尺规放在工件上，使其与参考直线对齐。
•通过旋转可旋转尺规，调整它的位置，使其沿着所需的角度对齐。
3.读取角度：
•使用半圆形标度上的刻度，读取可旋转尺规相对于固定尺规的旋转角度。
4.锁定角度：
•一些万能角度尺具有锁定机制，可以锁定可旋转尺规在特定位置，以便于传递测量值。
5.绘制角度：
•使用固定尺规和可旋转尺规，可以在工件上绘制所需角度
的线条。
6.注意刻度：
•注意半圆形标度上的刻度单位，通常是度数。
一些万能角度尺还可能具有分钟和秒的刻度。
请注意，不同品牌和型号的万能角度尺可能略有不同，因此最好在使用前阅读相关的使用说明书。
正确使用和保养工具是确保精确测量的关键。
(完整word版)万能角度尺使用说明
万能角度尺使用说明书万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具.万能角度尺的读数机构，如图所示.是由刻有基本角度刻线的主尺，和固定在扇形板上的游标组成。
扇形板可在主尺上回转移动（有制动器），形成了和游标卡尺相似的游标读数机构。
万能角度尺的精度为2′Ⅰ型万能角度尺的结构Ⅱ型万能角度尺的结构万能角度尺的读数及使用方法测量时,根据产品被测部位的情况,先调整好角尺或直尺的位置,用卡块上的螺钉把它们紧固住,再来调整基尺测量面与其它有关测量面之间的夹角。
这时,要先松开制动头上的螺母,移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。
然后拧紧制动器上的螺母，把角度尺取下来进行读数。
（1）测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量.(2）测量50°-140°之间角度可把角尺卸掉,把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
也可以不拆下角尺,只把直尺和卡块卸掉,再把角尺拉到下边来,直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
(3)测量140°—230°之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去,直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
4）测量230°-320°之间角度（即40°-130°的内角）把角尺、直尺和卡块全部卸掉,只留下扇形板和主尺(带基尺）.把产品的被测部位放在基尺和扇形板测量面之间进行测量。
万能量角尺的主尺上，基本角度的刻线只有0～90º，如果测量的零件角度大于90º，则在读数时，应加上一个基数（90º；180º；270º；)。
万能角度尺的使用方法
万能角度尺的使用方法1.角度测量：-将万能角度尺放置在需要测量的角度上，将起始端与角度的一个边对齐。
-查看万能角度尺上的刻度，这些刻度表示起始边与平辅线之间的角度。
-读取准确的角度数值。
2.绘制角度：-将万能角度尺的起始边与所需角度的边对齐。
-在另一端使用铅笔或螺丝刀进行标记，以便后续绘制直线。
3.刻度转换：-万能角度尺上的刻度通常包括度数和弧度。
-在度数和弧度之间进行转换，使用万能角度尺较为简便。
-确定需要转换的度数或弧度，将万能角度尺放置在角度上，读取相应的刻度值。
4.复杂形状测量：-万能角度尺的关节点非常灵活，可以通过调整角度来适应复杂的形状。
-通过将万能角度尺的关节点调整到所需的角度上，可以测量并绘制不规则形状。
5.模具与工艺设计：-在模具设计和工艺设计中，使用万能角度尺可以准确测量和确定各种角度。
-通过将万能角度尺放置在需要测量的角度上，可以确定模具的角度和形状。
6.工程测量：-在建筑和其他工程领域，万能角度尺可以用于测量和布置各种角度。
-通过将万能角度尺与技术绘图工具结合使用，可以在工程项目中准确测量和布置角度。
7.家居装饰和木工工艺：-在家居装饰和木工工艺中，万能角度尺可以用于测量和确定各种角度。
-使用万能角度尺可以确保所制作的家具和木质产品符合设计要求。
总结：万能角度尺可以应用于各种领域和任务中，用于测量和绘制角度，进行刻度转换，测量复杂形状，进行模具与工艺设计，工程测量以及家居装饰和木工工艺。
使用万能角度尺需要注意对齐起始边和准确读取刻度，以确保准确测量和绘制所需的角度。
万 能 角 度 尺 使 用 说 明
万能角度尺使用说明一、操作方法：（一）、万能角度各部位说明：1. 万能角度尺主要用于测量产品的外部角度与内部角度，其主要构造如图所示：（二）、量测前归零：使用前应先将角度尺各组合件擦净。
一手持游标卡尺角尺部分，旋转扇形尺后面的螺帽，使基尺与直尺（角尺）重合，此时游标零刻线与扇形尺零刻线对齐，游标最后一根刻线“60”与扇形尺“29”对齐而游标尺其他刻线与扇形尺刻线都不对齐。
（三）、量测：1、当测量0o~50o的角度时，角尺和直尺全都装上(如图a)，将工件被测部位放在基尺和直尺的测量面之间，旋转扇形尺后面的螺帽使基尺与直尺紧贴所测工件的两个工作面，拧紧制动头进行测量。
图(a) 测量0°-50°2、当测量50~140的角度时:（一）、可把角尺卸掉，把直尺装上去，使它与扇形板连在一起(如图b-1)。
工件的被测部位放在基尺和直尺的测量面之间，旋转扇形尺后面的螺帽使基尺与直尺紧贴所测工件的两个工作面，拧紧制动头进行测量。
图(b-1) 测量50°-140°（二）、也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止(如图b-2)。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量图(b-2) 测量50°-140°3、当测量140o~230o的角度时，把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止(如图c)。
把工件的被测部位放在基尺和角尺短边的测量面之间，旋转扇形尺后面的螺帽使基尺与角尺紧贴所测工件的两个工作面，拧紧制动头进行测量。
图(c) 测量140°-230°4、当测量230o~320o的角度时，把角尺连同卡块全都卸下(如图d)，将工件放在扇形板与基尺工作面之间，旋转扇形尺后面的螺帽使基尺与游标尺边紧贴所测工件的两个工作面，拧紧制动头进行测量。
万能角度尺的使用方法讲解
手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。
然后拧紧制动器上的螺帽加以固定，即可进行读书。 注意：当测量被测工件内角时，应从360°减去角度规上的读数值；如在角 度上读数为306°24′，则内角测量值为360°万能角度尺的使用方法 （1）测量0°-50°之间角度
分：从游标尺上读出“分”的数 值-----看游标上哪条刻线与主尺相应 刻线对齐，可以从游标上直接读出 被测角“度”的小数部分，即“分” 的数值。
三、 万能角度尺的读数
举例：
9°16′
请读出此角度尺上的示数
答案
结束谢谢！
工作原理：万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格
为1°。游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为 29°/30，即主尺与游标一格的差值为，也就是说万能角度尺读数准确度为
2／。其读数方法与游标卡尺完全相同。
二 、 万能角度尺的结构
量程：0320° 精度：2′
三、 万能角度尺的使用方法 测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的
三、 万能角度尺的使用方法 （4）测量230°-320°之间角度
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
三、 万能角度尺的应用实例
三、 万能角度尺的应用实例
三、 万能角度尺的应用实例
三、 万能角度尺的读数 分度值的由来： 设主尺一小格度数为X，游标尺一小格读数为Y，则： 29*X=30*Y Y=29*X/30
角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之
间进行测量。
三、 万能角度尺的使用方法 （2）测量50°-140°之间角度 把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测 部位放在基尺和直尺的测量面之间进行测量。
万能角度尺的使用方法及读数
万能角度尺的使用方法及读数万能角度尺是一种普遍用于测量角度的工具，可以用于测量各种表面和形状的角度，方便快捷，使用灵活。
本文将介绍万能角度尺的使用方法和读数，以帮助大家更好地使用这一工具。
一、如何使用万能角度尺？1、准备工作在使用万能角度尺之前，需要先了解它的结构和组成部分。
万能角度尺通常由两个可移动的臂和一个固定的底座组成，臂上通常有一些刻度，用于测量各种角度。
在进行测量之前，需要调整好角度尺的臂，以使其与要测量的角度相匹配。
2、测量角度在进行测量时，需要将角度尺放置在要测量的表面上，并通过移动臂来调节角度，直到其与要测量的角度相等。
在调节时，应注意尽可能使臂的端点和表面接触，以获得准确的测量结果。
完成调整后，可以通过角度尺上的刻度来读取测量结果。
3、清洁保养万能角度尺在使用后应及时清洗和保养，以防止其受到损坏。
在清洁时，应注意不要使用过于激烈的化学剂和清洁剂，以免造成不必要的损伤。
同时，在角度尺的使用过程中，应注意保持其平稳和稳定，以获得最准确的测量结果。
二、如何读取万能角度尺的测量结果？1、读取数字式角度尺的测量结果数字式角度尺是一种内置显示器的角度尺，通过在显示器上显示数字来表示测量结果。
这种角度尺通常有一个“on/off”按钮和一个“mode”按钮，用于控制其开关和功能模式。
在进行测量时，可以通过调节臂的位置来获得测量结果，然后通过读取显示器上的数字来确定角度。
2、读取传统角度尺的测量结果传统的万能角度尺通常具有一些刻度，用于测量角度，并通过这些刻度来读取测量结果。
在进行测量时，需要将角度尺放置在要测量的表面上，并通过臂的移动来调整角度，以尽可能贴近要测量的角度。
完成调整后，可以通过角度尺上的刻度来读取测量结果。
这通常需要一定的技巧和经验，以确保读取到准确的角度。
总结万能角度尺是一种方便快捷的测量工具，可以用于各种角度的测量。
使用角度尺之前，需要了解其结构和组成部分，并进行正确的调整和操作。
万能角度尺使用说明
万能角度尺使用说明
一、产品介绍：
二、产品组成：
1.万能角度尺主体：由两条可伸缩的杆组成，杆上有刻度标记，方便测量。
2.固定螺钉：用于固定角度尺的伸缩杆，保持所需的角度。
三、使用方法：
1.调整角度尺：将角度尺两条杆上的固定螺钉旋紧，使其保持在所需的角度上。
2.测量角度：将角度尺放置在您需要测量的物体或表面上，确保尽可能贴紧物体。
四、特殊用途：
1.用作画板切割辅助工具：将角度尺固定在适当的角度上，然后使用刀具沿着角度尺的边缘切割画板。
2.用于测量不规则曲线：将角度尺按照曲线的形状进行调整，并将角度读数记录下来。
五、使用注意事项：
1.使用前请确保角度尺主体和固定螺钉没有损坏。
2.使用过程中请注意安全，避免伤到手指。
3.避免将角度尺暴露在高温或阳光直射的地方，以防止其变形。
4.定期清洁角度尺，防止灰尘积聚影响使用效果。
六、常见问题解答：
问题1：角度尺无法固定在所需角度上。
解答：请检查固定螺钉是否松动，如有需要，请使用工具旋紧固定螺钉。
问题2：角度尺出现划痕或变形。
解答：请避免将角度尺暴露在高温环境中，同时避免使用硬物撞击角度尺，以保持其完好无损。
七、维护保养：
1.定期清洁：使用干净的湿布擦拭角度尺主体，确保其光滑无灰尘。
2.存放方式：将角度尺放置在干燥通风的地方，避免阳光直射和湿度过高。
八、产品规格：
材质：高质量塑料
尺寸：根据实际产品尺寸为准
九、售后服务：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万能角度尺使用说明书
万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具。
万能角度尺的读数机构，如图所示。
是由刻有基本角度刻线的主尺，和固定在扇形板上的游标组成。
扇形板可在主尺上回转移动（有制动器），形成了和游标卡尺相似的游标读数机构。
万能角度尺的精度为2′
Ⅰ型万能角度尺的结构
Ⅱ型万能角度尺的结构
万能角度尺的读数及使用方法
测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们
紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。
这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面
密切贴合为止。
然后拧紧制动器上的螺母，把角度尺取下来进行读数。
（1）测量0°-50°之间角度
角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。
（2）测量50°-140°之间角度
可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
(3)测量140°-230°之间角度
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
4)测量230°-320°之间角度（即40°-130°的内角）
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
万能量角尺的主尺上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则在读数时，应加上一个基数（90º；180º；270º；）。
当零件角度为：>90º～180º，被测角度=90º+量角尺读数，>180º～270º，被测角度=180º+量角尺读数，>270º～320º被测角度=270º+量角尺读数。
用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的两个测量面的全长上接触良好，以免产生测量误差。
万能角度尺使用说明书
万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具。
万能角度尺的读数机构，如图1所示。
是由刻有基本角度刻线的尺座1，和固定在扇形板6上的游标3组成。
扇形板可在尺座上回转移动（有制动器5），形成了和游标卡尺相似的游标读数机构。
万能角度尺的精度为2′。
万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。
在万能角度上，基尺4是固定在尺座上的，角尺2是用卡块7固定在扇形板上，可移动尺8是用卡块固定在角尺上。
若把角尺2拆下，也可把直尺8固定在扇形板上。
由于角尺2和直尺8可以移动和拆换，使万能角度尺可以测量0º～320º的任何角度，如图2所示。
角尺和直尺全装上时，可测量0º～50的外角度仅装上直尺时，可测量50º～140º的角度
仅装上角尺时，可测量140º～230’的角度把角尺和直尺全拆下时，可测量230º～320º的角度
（即可测量40º～130º的内角度)
由图2可见，角尺和直尺全装上时，可测量0º～50的外角度，仅装上直尺时，可测量50º～140º的角度，仅装上角尺时，可测量140º～230’的角度，把角尺和直尺全拆下时，可测量230º～320º的角度(即可测量40º～130º的内角度)。
万能量角尺的尺座上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则在读数时，应加上一个基数（90º；180º；270º；）。
当零件角度为：>90º～180º，被测角度=90º+量角尺读数，>180º～270º，被测角度=180º+量角尺读数，>270º～320º被测角度=270º+量角尺读数。
用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的两个测量面的全长上接触良好，以免产生测量误差。
