原地面复测方案
原地面复测报告
原地面横断面高程复测报告1、工程概况：新晋高速公路工程N0.7标段起讫里程：K37+750～K41+950,线路全长4.2km,线路起于横岭隧道出口，跨南村河大桥，穿新庄枢纽互通立交，止于马沟隧道入口。
本合同段位于辉县南村镇与沙窑乡境内。
主要工程有南村河大桥、新庄枢纽互通立交、涵洞通道、路基土石方、路面底基层、防护等工程。
本标段有路基挖土方8.862万m3，挖石方248.743万m3。
填土方6.2216 万m3，填石方108.2939 万m3 。
互通式立交1处。
大桥1座共847米。
涵洞、通道12道（含互通内通道）。
占用土地741.3154亩。
总工期为24个月。
2、复测目的及要求：横断面测量是指对垂直于道路中线方向的地面高低所进行的测量工作，横断面图是确定道路横向施工范围、计算土石方数量的必须资料。
横断面上地形点密度，平均间距为20m,最大点距不得大于30m。
地形变化处增加测点，提高横断面的精度。
3、复测方案：根据设计提供的道路断面图中断面里程桩号及中桩坐标用GPS施测出中桩位置（打桩），同时用GPS分别施测出左右任意变化点的高程，具体测量点数量根据地形及征地宽度确定。
4、土方量计算方法土方计算方法采用断面法。
该法计算步骤分为两步，首先计算断面挖方和填方面积，然后再根据填挖土方面积计算土方量。
断面法土方量计算，采用由两端横断面的平均面积乘以两横断面间的距离所得，也称为平均断面法公式。
Qt=(S1+S2)/2*L即说明：Qt：相邻两断面之间的填方量（或挖方量）；S1、S2：相邻第一断面、第二断面的填方（或挖方）面积；L：相邻两断面的距离。
5、本项目部相关人员及监理人员2018年5月5号于现场进行原地面高程复测，所得的数据见附属文件。
由上述的计算方法算的本工程道路的填方方量为1136055m³；挖方工程量为2641859m³。
(该方量不包括B、C2#、D匝道桥设计变更为填方路基的工程量，挖方方量为3058m³，填方工程量为411916 m³。

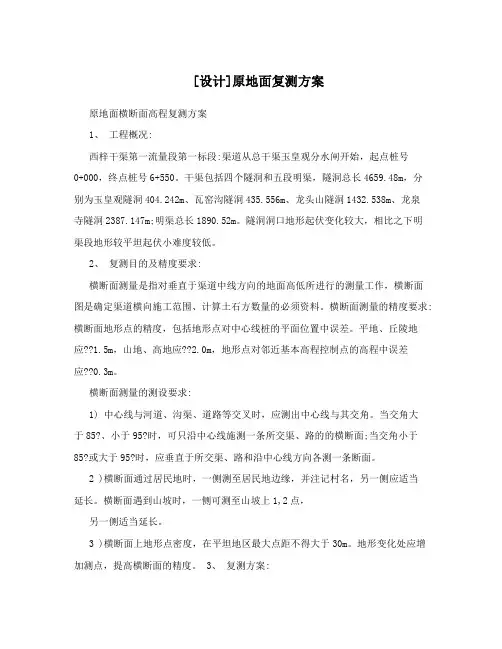

[设计]原地面复测方案
![[设计]原地面复测方案](https://img.taocdn.com/s3/m/fae3532ca417866fb94a8e22.png)
[设计]原地面复测方案原地面横断面高程复测方案1、工程概况:西梓干渠第一流量段第一标段:渠道从总干渠玉皇观分水闸开始，起点桩号0+000，终点桩号6+550。
干渠包括四个隧洞和五段明渠，隧洞总长4659.48m，分别为玉皇观隧洞404.242m、瓦窑沟隧洞435.556m、龙头山隧洞1432.538m、龙泉寺隧洞2387.147m;明渠总长1890.52m。
隧洞洞口地形起伏变化较大，相比之下明渠段地形较平坦起伏小难度较低。
2、复测目的及精度要求:横断面测量是指对垂直于渠道中线方向的地面高低所进行的测量工作，横断面图是确定渠道横向施工范围、计算土石方数量的必须资料。
横断面测量的精度要求:横断面地形点的精度，包括地形点对中心线桩的平面位置中误差。
平地、丘陵地应??1.5m，山地、高地应??2.0m，地形点对邻近基本高程控制点的高程中误差应??0.3m。
横断面测量的测设要求:1) 中心线与河道、沟渠、道路等交叉时，应测出中心线与其交角。
当交角大于85?、小于95?时，可只沿中心线施测一条所交渠、路的的横断面;当交角小于85?或大于95?时，应垂直于所交渠、路和沿中心线方向各测一条断面。
2 )横断面通过居民地时，一侧测至居民地边缘，并注记村名，另一侧应适当延长。
横断面遇到山坡时，一侧可测至山坡上1,2点，另一侧适当延长。
3 )横断面上地形点密度，在平坦地区最大点距不得大于30m。
地形变化处应增加测点，提高横断面的精度。
3、复测方案:1)、根据设计提供的明渠断面图中断面里程桩号及中桩坐标用全站仪施测出中桩位置(打桩)，同时用全站仪分别施测出左右任意一点(打桩);将中桩及左右任意边桩连线作为该桩号横断面复测的定向边，根据地形变化用皮尺分别测出左右侧距中位距离及用水准仪测出中桩及地形变化位置处高程，并做好书面记录。
具体测量点数量根据地形及征地宽度确定。

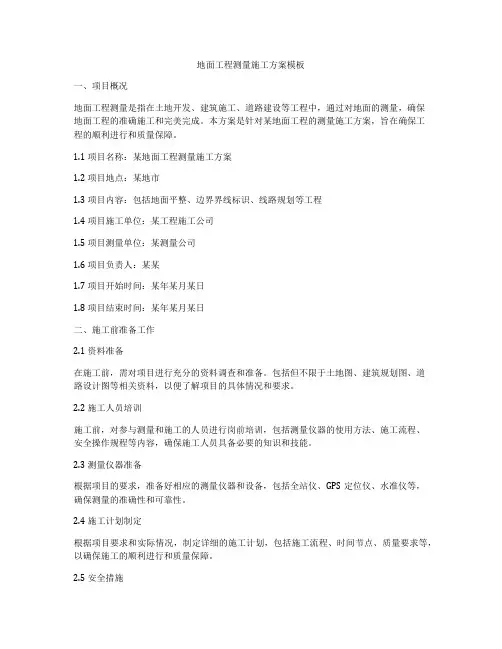

地面工程测量施工方案模板
地面工程测量施工方案模板一、项目概况地面工程测量是指在土地开发、建筑施工、道路建设等工程中，通过对地面的测量，确保地面工程的准确施工和完美完成。
本方案是针对某地面工程的测量施工方案，旨在确保工程的顺利进行和质量保障。
1.1 项目名称：某地面工程测量施工方案1.2 项目地点：某地市1.3 项目内容：包括地面平整、边界界线标识、线路规划等工程1.4 项目施工单位：某工程施工公司1.5 项目测量单位：某测量公司1.6 项目负责人：某某1.7 项目开始时间：某年某月某日1.8 项目结束时间：某年某月某日二、施工前准备工作2.1 资料准备在施工前，需对项目进行充分的资料调查和准备。
包括但不限于土地图、建筑规划图、道路设计图等相关资料，以便了解项目的具体情况和要求。
2.2 施工人员培训施工前，对参与测量和施工的人员进行岗前培训，包括测量仪器的使用方法、施工流程、安全操作规程等内容，确保施工人员具备必要的知识和技能。
2.3 测量仪器准备根据项目的要求，准备好相应的测量仪器和设备，包括全站仪、GPS定位仪、水准仪等，确保测量的准确性和可靠性。
2.4 施工计划制定根据项目要求和实际情况，制定详细的施工计划，包括施工流程、时间节点、质量要求等，以确保施工的顺利进行和质量保障。
2.5 安全措施在施工前，要对施工现场进行安全检查，并制定详细的安全措施，包括施工区域的围栏设置、安全警示标识、安全教育等，确保施工过程中安全生产。
三、施工流程3.1 地面平整首先进行地面平整的测量工作，包括地面高程、坡度等参数的测量，以确保地面的平整度和坡度符合设计要求。
3.2 边界界线标识在地面平整完成后，对地块边界进行标识，包括界桩的设置、界线的划定等工作，确保地块边界的清晰和准确。
3.3 线路规划根据设计图纸，对道路、管线等线路进行规划测量，包括线路的位置、高程、长度等参数的测量，以确保线路的准确布置和施工质量。
3.4 结项验收在施工完成后，进行结项验收工作，对测量结果进行核对和验证，并与设计要求进行比对，确保施工质量和设计要求的一致性。
原始地形的测量技术方案
上海陈政市政工程有限公司上海2015年度河道生态治理项目—闵行区郊野公园首期启动区河道整治工程（南片）原始地形施测方案编制单位：上海陈政市政工程有限公司编制：审核：批准：目录 (1)1.概述 (2)2.所要执行的规程规范 (2)3.所采用的测量系统 (2)4.所投入的测量仪器、测具及设备 (3)5.原始地形测量方案 (4)5.1 施测方法 (4)5.2施测精度 (4)5.3控制测量 (4)5.4放样测量 (4)6．所要执行的技术依据 (7)7．测量系统的采用 (7)8．测量工作技术方案 (8)8.1 施测方法 (8)8.2施测等级 (8)8.3 施测工作的技术要求 (8)8.3.1 GPS测量基本要求： (8)8.3.2 水准测量观测基本技术要求 (10)9.4 观测工作应遵循的主要技术指标要求 (11)9.4.1 GPS观测应遵循的主要技术指标 (11)8.4.2水准观测应遵循的主要技术指标要求 (12)9. 测量数据的概算，计算方法 (12)10.基本技术要求 (14)本工程为闵行区郊野公园首期开园范围内水系生态治理工程（南片），主要包括申嘉湖高速以南范围的规划河道和园区内河水系的河道。
主要项目含大寨河、园艺场河二条规划河道、10条园内支河，工程内容包括：新建护岸10.6km、土方开挖12.6万方、土方回填4.94万方、河道疏浚8.96万方、绿化8.54万平方米、防汛通道10541m2，新建桥梁22座、拆除桥梁6座、拆除涵洞9座，外围水系听雨河疏浚1835m。
由于地势起伏不平，施工及拆迁难度较大，为了准确的反映工程部位的地形地貌现状，为施工控制及工程管理的需要，特别是为工程的计量准确性提供依据，我项目部将对工程各部位进行原始地形地貌的测量工作。
我项目部将根据各部位的通视状况，有针对性的选择不同的施测方法进行其原始地形测量工作。
2.所要执行的规程规范1）《全球定位系统（GPS）测量规范》GB/T 18314—20092）《水利水电工程测量规范》SL 197-973）《水利水电工程施工测量规范》SL 52-934）《水利水电制图标准》3.所采用的测量系统1）上海平面坐标系统。

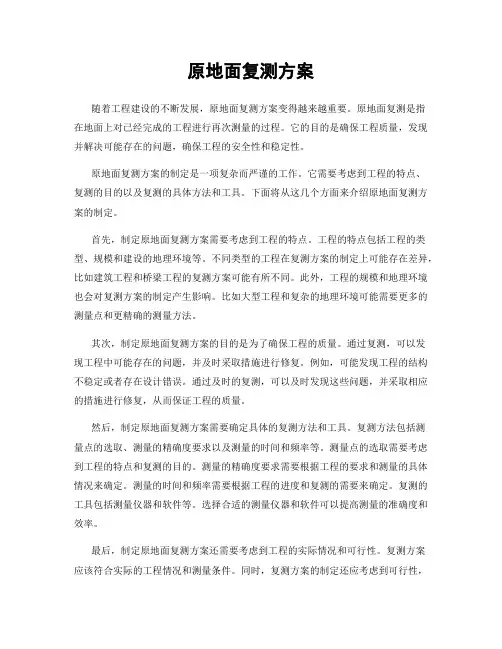

原地面复测方案
原地面复测方案随着工程建设的不断发展，原地面复测方案变得越来越重要。
原地面复测是指在地面上对已经完成的工程进行再次测量的过程。
它的目的是确保工程质量，发现并解决可能存在的问题，确保工程的安全性和稳定性。
原地面复测方案的制定是一项复杂而严谨的工作。
它需要考虑到工程的特点、复测的目的以及复测的具体方法和工具。
下面将从这几个方面来介绍原地面复测方案的制定。
首先，制定原地面复测方案需要考虑到工程的特点。
工程的特点包括工程的类型、规模和建设的地理环境等。
不同类型的工程在复测方案的制定上可能存在差异，比如建筑工程和桥梁工程的复测方案可能有所不同。
此外，工程的规模和地理环境也会对复测方案的制定产生影响。
比如大型工程和复杂的地理环境可能需要更多的测量点和更精确的测量方法。
其次，制定原地面复测方案的目的是为了确保工程的质量。
通过复测，可以发现工程中可能存在的问题，并及时采取措施进行修复。
例如，可能发现工程的结构不稳定或者存在设计错误。
通过及时的复测，可以及时发现这些问题，并采取相应的措施进行修复，从而保证工程的质量。
然后，制定原地面复测方案需要确定具体的复测方法和工具。
复测方法包括测量点的选取、测量的精确度要求以及测量的时间和频率等。
测量点的选取需要考虑到工程的特点和复测的目的。
测量的精确度要求需要根据工程的要求和测量的具体情况来确定。
测量的时间和频率需要根据工程的进度和复测的需要来确定。
复测的工具包括测量仪器和软件等。
选择合适的测量仪器和软件可以提高测量的准确度和效率。
最后，制定原地面复测方案还需要考虑到工程的实际情况和可行性。
复测方案应该符合实际的工程情况和测量条件。
同时，复测方案的制定还应考虑到可行性，包括经济可行性和技术可行性。
复测方案应该是经济合理的，并且能够在技术上实施。
总之，原地面复测方案的制定是一项复杂而严谨的工作。
它需要考虑到工程的特点、复测的目的以及复测的具体方法和工具。
制定一个合理的复测方案可以确保工程的质量，发现并解决问题，确保工程的安全性和稳定性。
原地面复测方案
原地面复测方案
原地面复测方案是指在同一位置再次进行测试，以验证原测试结果的准确性。
具体步骤如下：
1. 确定测试位置：选择原测试地点作为复测地点，确保环境、条件等因素与原测试时保持一致。
2. 检查测试仪器：检查测试仪器的状态，确保仪器正常工作并进行必要的校准。
3. 准备测试样品：根据原测试方案，准备好需要测试的样品。
4. 进行复测：按照原测试方案中的步骤和方法，进行复测。
尽量保持测试过程中的条件和环境与原测试时相同。
5. 记录测试结果：准确记录测试过程中的数据和结果。
6. 分析对比结果：将复测得到的结果与原测试结果进行对比分析。
如果两次测试结果相同或相近，则可以确认原测试结果的准确性。
如果两次测试结果差异较大，需要进一步检查仪器、测试方法等可能影响测试结果的因素。
7. 编写测试报告：根据复测结果和分析，编写测试报告，说明复测的过程和结果，并提出相关建议或改进建议。
需要注意的是，在进行原地面复测时，应尽量保持测试条件的一致性，如温度、湿度、气压等因素，以减少测试误差。
另外，
对于某些易受环境影响的测试指标，如空气质量、光照等，还需要考虑其他因素的影响，如天气变化、室内外差异等。
土方原地面复测方案
土方原地面复测方案简介土方工程是工程建设中常见的一项工作，其复测即对已完成的土方工程进行再次测量和评估，以确保其符合设计要求和施工标准。
本文将介绍土方原地面复测方案，包括复测的目的、方法和步骤等内容，以便于工程人员进行相关工作的实施。
目的土方原地面复测的主要目的是确认土方工程施工后地面高程的准确性和平整度是否符合设计要求。
具体目标包括：1.验证土方工程施工的准确性，确保土方的高程和坡度符合设计要求。
2.检查土方工程的平整度，包括地面平整度、坡度变化和局部高低等情况。
通过进行复测，可以及时发现和纠正土方工程的问题，确保土方工程的质量和可靠性。
方法土方原地面复测的方法主要包括实地测量和数据处理两个步骤。
实地测量实地测量是土方原地面复测的基础工作，包括以下内容：1.选择复测点：根据设计要求和实际情况，在土方工程上选择复测点。
复测点应包括高程点和平整度点。
2.测量仪器准备：根据复测需求，准备好测量仪器，如水准仪、全站仪等，并进行校准和调试。
3.测量操作：按照设计要求和测量规范，对复测点进行测量。
其中，高程点的测量可采用水准仪进行，平整度点的测量可采用全站仪进行。
–高程点的测量：在复测点上设置高程桩，使用水准仪进行高程测量。
可根据实际情况选择单测、双测或闭合回路测量方法。
–平整度点的测量：在复测点周围设置平整度标志，使用全站仪进行测量。
可通过水平面测量或三维测量等方法获取相关数据。
数据处理数据处理是土方原地面复测的关键环节，主要包括以下内容：1.数据导入：将实地测量得到的原始数据导入计算机或数据处理设备。
2.数据清理：根据复测需求，对原始数据进行清理和筛选，去除异常值和误差。
3.数据分析：对清理后的数据进行分析和计算，得出复测所需的结果。
包括高程差、平整度等指标。
4.结果评估：根据设计要求和标准，将复测结果与设计要求进行对比评估，判断土方工程的合格性。
步骤土方原地面复测的步骤如下：1.确定复测点的位置和数量。
原地面复测管理办法
原地面测量管理办法1、0、目的为准确计算路基挖、填方工程量,制定土石方调配利用方案,为中间计量及交工结算提供依据,制定本办法。
2、0、适用范围本办法适用于京承高速公路工程三期(沙峪沟-市界段)各标段原地面测量工作。
3、0、工作程序3、1、原地表复测3、1、1、承包人进场后,在完成交桩及导线点复测,且成果得到监理工程师认可后,应及时进行原地表标高复测。
3、1、2、复测前3天,承包人应将复测方案报驻地监理工程师,驻地监理工程师批准后由驻地测量工程师会同承包人实施。
3、1、3、复测横断面布设里程应与施工图横断面布设里程相对应,对地形变化剧烈或与施工图比较变化较大的地段可适当增加。
每个横段面至少设置3个测桩(中桩与两个边桩),地面线起伏较大的可适当增设测桩,测桩应能代表地面线实际情况,且测桩的连线应就是中桩连线的法线。
3、1、4 、沟、河、池塘、鱼塘的原地面线指抽干其中水体后的自然基面,暂时按每10米测一横断面,需加密时由业主及监理合约计量工程师现场决定。
3、1、5、测桩布设每完成2千米,承包人应约请驻地测量工程师、总监办测量工程师一起对测桩选取的正确性进行检查。
若发现承包人选取的测桩不能代表原地面实际情况,应指示承包人重新布设。
3、1、6、复测完成后承包人将测量成果与施工图横断面图进行比较,将出入较大的断面标出并说明原因,技术负责人签认后上报驻地办。
3、1、7、驻地测量工程师按照30%的比例进行抽测,抽测由驻地测量工程师在承包人在场的情况下独立进行。
将抽测成果与承包人测量成果比较,如果单桩误差在+3cm,认可数据,如果相差较大且承包人不能提供使驻地测量工程师信服的原因,驻地测量工程师可做出①扩大抽测范围;或②指示承包人查明原因或重新复测。
驻地监理工程签字认可后上报总监办。
3、1、8、经驻地监理工程师签认的原地面复测成果得到总监办测量工程师认签认后报业主备案。
3、2、清表压实后地表测量3、2、1、承包人根据监理工程师批复的施工方案与相关技术规范对用地范围内进行清除表土与压实工作,达到相关要求后对地表高程进行再次测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原地面横断面高程复测方案
1、工程概况：
西梓干渠第一流量段第一标段：渠道从总干渠玉皇观分水闸开始，起点桩号0+000，终点桩号6+550。
干渠包括四个隧洞和五段明渠，隧洞总长4659.48m，分别为玉皇观隧洞404.242m、瓦窑沟隧洞435.556m、龙头山隧洞1432.538m、龙泉寺隧洞2387.147m；明渠总长1890.52m。
隧洞洞口地形起伏变化较大，相比之下明渠段地形较平坦起伏小难度较低。
2、复测目的及精度要求：
横断面测量是指对垂直于渠道中线方向的地面高低所进行的测量工作，横断面图是确定渠道横向施工范围、计算土石方数量的必须资料。
横断面测量的精度要求：横断面地形点的精度，包括地形点对中心线桩的平面位置中误差。
平地、丘陵地应≤±1.5m，山地、高地应≤±2.0m，地形点对邻近基本高程控制点的高程中误差应≤±0.3m。
横断面测量的测设要求：
1）中心线与河道、沟渠、道路等交叉时，应测出中心线与其交角。
当交角大于85°、小于95°时，可只沿中心线施测一条所交渠、路的的横断面；当交角小于85°或大于95°时，应垂直于所交渠、路和沿中心线方向各测一条断面。
2 ）横断面通过居民地时，一侧测至居民地边缘，并注记村名，另一侧应适当延长。
横断面遇到山坡时，一侧可测至山坡上1～2点，
另一侧适当延长。
3 ）横断面上地形点密度，在平坦地区最大点距不得大于30m。
地形变化处应增加测点，提高横断面的精度。
3、复测方案：
1）、根据设计提供的明渠断面图中断面里程桩号及中桩坐标用全站仪施测出中桩位置（打桩），同时用全站仪分别施测出左右任意一点（打桩）；将中桩及左右任意边桩连线作为该桩号横断面复测的定向边，根据地形变化用皮尺分别测出左右侧距中位距离及用水准仪测出中桩及地形变化位置处高程，并做好书面记录。
具体测量点数量根据地形及征地宽度确定。
2）、渐变段及隧洞洞脸段根据地形变化情况施测出中桩及任意一边桩（打桩），（基本方法同上）部分点采用全站仪与水准仪相结合的方式施测高程，并做好书面记录。
