斜齿轮与齿条配合一、斜齿轮与齿条的概念及特点斜齿轮与齿条是机械传动中常用的一种组合。

斜齿轮是一种圆柱形齿轮,其齿面倾斜于轴线。

而齿条则是一种长方形横截面的直线导向元件,其表面有着与斜齿轮配合的倾斜齿形。

斜齿轮与齿条之间的配合具有以下特点:1.传动效率高:由于斜齿轮和齿条之间的配合方式,使得它们在传动过程中摩擦小、噪音低、效率高。

2.精度高:由于斜齿轮和齿条都是直线导向元件,所以它们之间的配合精度较高,能够保证传动精度。

3.可靠性好:由于斜齿轮和齿条之间没有滑动,在传动过程中不会产生磨损,因此其可靠性较好。

二、斜齿轮与齿条的应用领域1.数控机床:数控机床需要进行高精度运动控制,而使用斜齿轮和齿条可以保证传动精度,从而提高数控机床的加工精度。

2.汽车行驶控制系统:汽车行驶控制系统需要进行转向、刹车等操作,而使用斜齿轮和齿条可以保证操作的准确性和可靠性。

3.电梯:电梯需要进行垂直运动,而使用斜齿轮和齿条可以保证电梯的平稳运行。

4.风力发电机:风力发电机需要将风能转换为电能,而使用斜齿轮和齿条可以将风能传递到发电机中,从而实现发电。

三、斜齿轮与齿条的设计1.设计原则在设计斜齿轮与齿条时,需要遵循以下原则:(1)满足传动要求:根据传动功率、转速等参数确定斜齿轮与齿条的尺寸、模数等参数。

(2)保证配合精度:根据应用场合确定配合精度要求,并在设计中采取相应的措施来保证配合精度。

(3)考虑材料选择:根据工作环境、工作负荷等因素选择适合的材料。

2.设计步骤(1)确定传动要求:根据传动功率、转速等参数确定斜齿轮与齿条的尺寸、模数等参数。

(2)确定齿形参数:根据配合要求和传动要求,确定斜齿轮和齿条的齿形参数,包括压力角、顶隙等。

(3)计算齿数:根据模数和直径计算出斜齿轮和齿条的齿数。

(4)计算传动比:根据斜齿轮和齿条的齿数计算出传动比。

(5)选择材料:根据工作环境、工作负荷等因素选择适合的材料。

四、斜齿轮与齿条的制造1.加工方法制造斜齿轮与齿条时,常用的加工方法有:(1)铣削法:利用铣床进行加工,可以实现高精度加工。

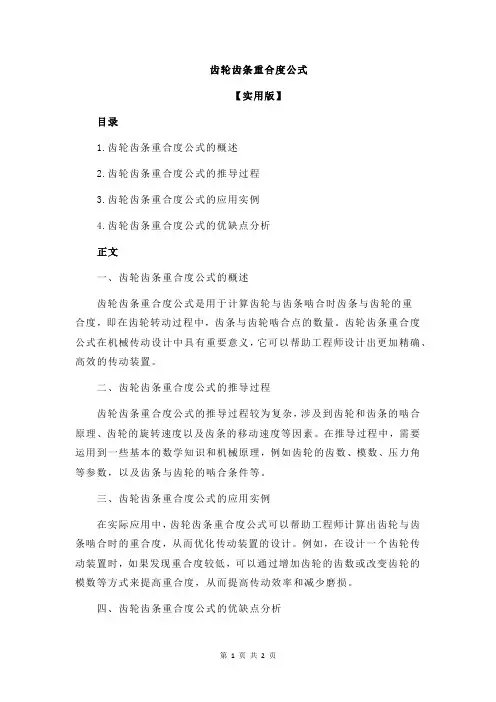

齿轮齿条重合度公式

齿轮齿条重合度公式

齿轮齿条重合度公式
【实用版】
目录
1.齿轮齿条重合度公式的概述
2.齿轮齿条重合度公式的推导过程
3.齿轮齿条重合度公式的应用实例
4.齿轮齿条重合度公式的优缺点分析
正文
一、齿轮齿条重合度公式的概述
齿轮齿条重合度公式是用于计算齿轮与齿条啮合时齿条与齿轮的重
合度,即在齿轮转动过程中,齿条与齿轮啮合点的数量。

齿轮齿条重合度公式在机械传动设计中具有重要意义,它可以帮助工程师设计出更加精确、高效的传动装置。

二、齿轮齿条重合度公式的推导过程
齿轮齿条重合度公式的推导过程较为复杂,涉及到齿轮和齿条的啮合原理、齿轮的旋转速度以及齿条的移动速度等因素。

在推导过程中,需要运用到一些基本的数学知识和机械原理,例如齿轮的齿数、模数、压力角等参数,以及齿条与齿轮的啮合条件等。

三、齿轮齿条重合度公式的应用实例
在实际应用中,齿轮齿条重合度公式可以帮助工程师计算出齿轮与齿条啮合时的重合度,从而优化传动装置的设计。

例如,在设计一个齿轮传动装置时,如果发现重合度较低,可以通过增加齿轮的齿数或改变齿轮的模数等方式来提高重合度,从而提高传动效率和减少磨损。

四、齿轮齿条重合度公式的优缺点分析
齿轮齿条重合度公式具有一定的优点,如可以帮助工程师精确计算齿轮与齿条的啮合情况,优化传动装置的设计,提高传动效率和减少磨损等。

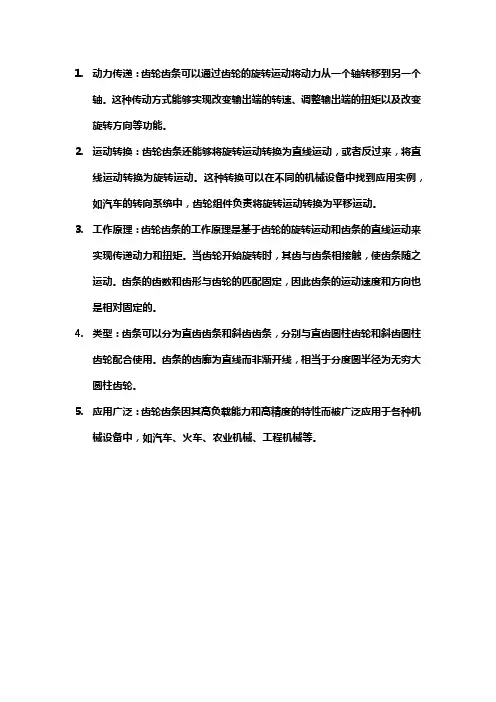

齿轮齿条的作用及原理

齿轮齿条的作用及原理

1.动力传递:齿轮齿条可以通过齿轮的旋转运动将动力从一个轴转移到另一个
轴。

这种传动方式能够实现改变输出端的转速、调整输出端的扭矩以及改变旋转方向等功能。

2.运动转换:齿轮齿条还能够将旋转运动转换为直线运动,或者反过来,将直
线运动转换为旋转运动。

这种转换可以在不同的机械设备中找到应用实例,如汽车的转向系统中,齿轮组件负责将旋转运动转换为平移运动。

3.工作原理:齿轮齿条的工作原理是基于齿轮的旋转运动和齿条的直线运动来
实现传递动力和扭矩。

当齿轮开始旋转时,其齿与齿条相接触,使齿条随之运动。

齿条的齿数和齿形与齿轮的匹配固定,因此齿条的运动速度和方向也是相对固定的。

4.类型:齿条可以分为直齿齿条和斜齿齿条,分别与直齿圆柱齿轮和斜齿圆柱
齿轮配合使用。

齿条的齿廓为直线而非渐开线,相当于分度圆半径为无穷大圆柱齿轮。

5.应用广泛:齿轮齿条因其高负载能力和高精度的特性而被广泛应用于各种机
械设备中,如汽车、火车、农业机械、工程机械等。

机械设计基础第6章齿轮传动

机械设计基础第6章齿轮传动

2.展成法 2.展成法 展成法是利用一对齿轮(或齿轮与齿条)啮合时, 两轮齿廓互为包络线的原理来切制轮齿的加工方法 展成法切制齿轮时常用的刀具有 齿轮插刀
插直齿
插斜齿
齿条插刀
齿轮滚刀
用此方法加工齿轮,只要刀具和 被加工齿轮的模数m和压力角α 相等,则不管被加工齿轮的齿数 是多少,都可以用同一把刀具来 加工。这给生产带来很大的方便, 得到广泛应用。
3.传动的平稳性
啮合线:N1N2线叫做渐开线齿轮 啮合线 传动的啮合线。 啮合角:啮合线N1N2与两轮节圆 啮合角 公切线t-t之间所夹的锐角称为啮 合角,用α′表示。 啮合角在数值上等于渐开线在节 圆处的压力角。啮合角α′恒定。 啮合线N1N2又是啮合点的公法线, 而齿轮啮合传动时其正压力是沿公 法线方向的,故齿廓间的正压力方 向(即传力方向)恒定。 至此可知,啮合线、公法线、 压力线和基圆的内公切线四线重合, 为一定直线。
渐开线标准直齿圆柱齿 轮各部分的名称和符号
4.齿厚:分度圆上一个齿的两侧端面齿廓之间的弧长称为 齿厚,用s表示 5.齿槽宽:分度圆上一个齿槽的两侧端面齿廓之间的弧 长称为齿槽宽,用e表示 6.齿距:分度圆上相邻两齿同侧端面齿廓之间的弧长称 为齿距,用p表示,即p=s+e 7.齿宽:轮齿部分沿齿轮轴线方向的宽度称为齿宽,用b 表示 8.齿顶高:分度圆与齿顶圆之间的径向距离,用ha表示 9.齿根高:分度圆与齿根圆之间的径向距离,用hf表示 10全齿高:齿顶圆与齿根圆之间的径向距离,用h表示 显然 h=ha+hf 11.齿宽:轮齿的轴向长度,用b表示
(3)齿数 因db=dcosα=mzcosα,只有m、z、α都确 定了,齿轮的基圆直径db 才能确定,同时渐 开线的形状亦才确定。 所以m、z、α是决定轮齿渐开线形状的三个 基本参数。当m、α不变时,z越大,基圆越大, 渐开线越平直。当z→∞时,db→∞,渐开线 变成直线,齿轮则变成齿条 (4)齿顶高系数ha*和顶隙系数c* 齿轮的齿顶高、齿根高都与模数m成正比。 即ha=ha*mhf=(ha*+c*)mh=(2ha*+c*)m

齿轮齿条传动扭矩计算

齿轮齿条传动扭矩计算

齿轮齿条传动扭矩计算【摘要】本文主要介绍了齿轮齿条传动扭矩计算的重要性和基本原理。

在详细讲解了齿条齿轮传动的转矩计算方法、扭矩传递特点、动力损失计算、系统的优缺点以及案例分析。

结论部分强调了齿轮齿条传动扭矩计算的重要性,并展望了未来的发展方向与趋势。

通过本文的介绍,读者可以深入了解齿轮齿条传动系统的工作原理和计算方法,为相关领域的研究和应用提供有益的参考。

【关键词】齿轮、齿条、传动、扭矩、计算、转矩、方法、传递特点、动力损失、优缺点、案例分析、重要性、发展方向、趋势。

1. 引言1.1 齿轮齿条传动扭矩计算的重要性齿轮齿条传动扭矩计算的重要性在机械传动系统中起着至关重要的作用。

通过准确计算齿轮齿条传动的扭矩,可以保证传动系统的正常运转和性能稳定。

扭矩计算是确定传动系统设计参数的基础,包括传动比、轴间距、齿轮模数等参数的选择都需要依赖于扭矩计算结果。

通过扭矩计算可以有效预测传动系统在工作过程中受到的最大载荷和工况,从而确保传动系统的安全可靠性。

扭矩计算也是进行传动系统优化设计的重要手段,可以通过调整传动元件参数以及优化传动结构来提高传动效率、降低动力损耗。

准确的齿轮齿条传动扭矩计算不仅可以提高传动系统的性能和可靠性,还可以有效降低系统的维护成本和能源消耗。

在实际工程中,对齿轮齿条传动扭矩计算的重视程度直接影响到传动系统的工作效率和稳定性,因此在设计和运行过程中都需要认真对待这一环节。

1.2 齿轮齿条传动的基本原理齿轮齿条传动是一种常用的传动形式,其基本原理主要包括齿轮和齿条两部分。

齿轮是一种带有齿形的机械零件,通过其齿与其他齿轮或齿条的齿配合,实现能量的传递和转换。

齿条则是一种长条状的零件,其上带有一定形状的齿,与齿轮的齿形匹配,可以实现齿轮与齿条之间的传动。

在齿轮齿条传动中,齿轮的作用是将来自动力源的输入转矩转化为输出转矩,并通过与齿条的配合使齿条产生相应的运动。

齿轮的齿数、模数、齿厚等参数的设计对传动系统的性能具有重要影响。

齿轮传动的特点

齿轮传动的特点

展成法加工齿轮齿形
四、齿轮齿形加工
2. 插齿:8-6级,Ra=1.6um。
(1)插齿原理:无啮合间隙齿轮相互滚动过程
福建信息学院机电工程系
展成法加工齿轮齿形
四、齿轮齿形加工
2.插齿
(2)插齿运动
① 主运动-插刀上下往复直线运动 ② 分齿运动-保证插齿刀与齿坯间啮合传动比
nwn0z0 zw
③ 圆周进给运动-控制插齿刀转速 ④ 径向进给运动-切出全齿深 ⑤ 让刀运动-插齿刀返回时让位
齿轮;分度机构的齿轮传动。
8级
≤5
≤ 10
机械制造中对精度无特殊要求 ≤ 3 的齿轮。
9级
≤ 3 ≤ 3.5 ≤ 2.5 低速及对精度要求低的齿轮
展成法加工齿轮齿形
四、齿轮齿形加工
1. 铣齿:1Biblioteka -9级,Ra=6.3-3.2um。
盘状模数铣刀卧铣-模数m<8 指状模数铣刀立铣-模数m≥8
福建信息学院机电工程系
福建信息学院机电工程系
展成法加工齿轮齿形
四、齿轮齿形加工
3. 滚齿
(2)滚齿运动
① 主运动-滚刀旋转运动 ② 分齿运动-保证滚齿刀与齿坯间啮合传动比
nwn0z0 zw
③ 垂直进给运动-保证滚切出全齿宽 ④ 径向切深运动-切出全齿深
福建信息学院机电工程系
展成法加工齿轮齿形
加工方案
成形法铣齿
展 成
滚齿
福建信息学院机电工程系
特点:精度高,是齿轮加工主要方法
福建信息学院机电工程系
3、齿轮传动的精度等级
误差的影响:
制造和安装齿轮传动装置时,不可避免会产生齿形误差、齿距 误差、齿向误差、两轴线不平行误差等。

机械设计基础第七章 齿轮传动

机械设计基础第七章 齿轮传动
标准齿条型刀具比基准齿 形高出c*m一段切出齿根 过渡曲线。 4.2用标准齿条型刀具加工标准齿轮
加工标准齿轮: 刀具分度线刚好与轮坯 的分度圆作纯滚动。 分度圆
分度线
顶线
hf=(h*a+ c*)m
ha=h*am
s
e
加工结果: s=e=πm/2 ha=h*am hf = (h*a+ c*)m
二、 渐开线齿廓的根切及最少齿数
标准齿轮不发生根切的最少齿数 根切的原因:刀具的顶线与啮合线的交点 超过被加工齿轮的啮合极限点N
标准齿轮 不发生根 切的情况
要避免根切, 应使
* ha m NM ,
NM PN sin r sin 2
* 2ha z 2 sin
mz 2 sin 2
3 、变位齿轮
1)标准齿轮的优缺点
rK
基圆对渐开线形状的影响
3 渐开线齿廓的啮合 1)渐开线齿廓满足定传动比传动
因为渐开线齿廓在任一点接触,过接 触点的公法线必与两基圆相切。即所 有啮合点均在两基圆的一条内公切线 上。因此,内公切线必与连心线相交 于一固定点P。所以能保证定传动比传 动。
1 O2 P rb 2 i12 2 O1P rb1
一对渐开线齿轮正确啮合的条件
一对齿轮传动时,所有啮合点都在啮合线 N1N2 上。
pb1 rb1 r1
B1
O1
ω1
pb 1
rb1 r1 B1
O1 ω1
pb1
rb1 r1
O1
ω1
N1
P
B2
N1
P
N1
P
B2
B2
N2
N2
N2
B1
pb1< pb2 m1<m2

第6章,2,齿轮传动,汽车机械基础

第6章,2,齿轮传动,汽车机械基础


齿轮轮齿在很大压力下,齿面上的润滑油 被挤走,两齿面金属直接接触,局部产生 瞬时高温,致使两齿面发生粘连。随着齿 面的相对滑动,较软轮齿的表面金属会被 熔焊在另一轮齿的齿面上形成沟痕,这种 现象称为齿面胶合。 注意:对于高速和低速重载的齿轮传动, 容易发生齿面胶合。
防止齿面胶合的方法:




C

β=8。—30。,常用β=8。—15。.
d D A pt F E
pn
B
b
pz
4、正确啮合条件 (斜齿轮在端面内的啮合相当于直齿轮的啮合)
mt1 mt 2
mn1 mn 2
t1 t 2
b1 b 2
n1 n 2
1 2 1 2
o1
§3 渐开线直齿圆柱齿轮的 基本参数和几何尺寸
一、齿轮各部分名称及代号
齿数——Z,齿槽
1、齿顶圆ra
2、齿根圆rf 3、在任意圆上rk
(1)齿槽宽e
(2)齿厚s (3)齿距P=e+s


4、分度圆:人为取定一 个圆,使该圆上的齿厚和 齿槽宽相等,模数和压力 角取标准值,这个圆称为 分度圆。分度圆上所有参 数不带下标。 分度圆:r,d,s,e,p
§2
渐开线齿轮啮合特性
一、齿轮传动应满足的基本要求
一个最基本要求:传动平稳。 要求其瞬时传动比I恒定不变,以避免冲击、振动 和噪声 传动比:
i12
1 2
为了保证传动比恒定,需要采用适当的齿 廓曲线,最常用的是渐开线齿廓。
二、渐开线的形成
当一直线BK沿一个圆的圆周作
纯滚动时,直线上任一点K的轨迹 AK —— 渐开线
防止点蚀的办法:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

齿轮齿条,同步带,丝杠对比
齿轮齿条,承载力大,传动精度较高,可达0.1mm,可无限长度对接延续,传动速度可以很高,>2m/s,缺点:若加工安装精度差,传动噪音大,磨损大。

典型用途:大版面钢板、玻璃数控切割机,建筑施工升降机可达30层楼高。

同步带,承载力较大,负载再大就要加宽皮带,传动精度较高,传动长度不可太大,否则需要考虑较大的弹性变形和振动,传动距离大尤其不适合精确定位、连续性运动控制,如大版面数控设备的XY轴,但是可用于伺服电机到传动齿轮或伺服电机到丝杠的短距离传动。

优点:短距离传动速度可以很高,噪音低。

典型用途:小型数控设备、某些打印机
丝杠,(1)普通梯形丝杠可以自锁,这是最大优点,但是传动效率低下,比上述二者低许多,所以不适合高速往返传动。

缺点是时间久了传动间隙大,回程精度差,用在垂直传动较合适。

(2)滚珠丝杠不能自锁,传动效率高,精度高,噪音低,适合高速往返传动,但是水平传动时跨距大了要考虑极限转速和自重下垂变形,所以传动长度不可太大,要么改用丝母旋转丝杠不动,但还是不能太长,要么就用齿轮齿条。

典型用途:数控机床,小版面数控切割机
应用上的区别?
在长距离重负载直线运动上,丝杆有可能强度不够,就会导致机子出现震动、抖动等情况,严重的,会导致丝杆弯曲、变形、甚至断裂等等;而齿条就不会有这样的情况,齿条可以长距离无限接长并且高速运转而不影响齿条精度(当然这个跟装配、床身本身精度都有关系),丝杆就做不到这一点,但在短距离直线运动中,丝杆的精度明显要比齿条高得多。

另外就是,齿条齿轮传动对于机子结构设计来讲要相对简单一些。

反正,各有优劣,所以,丝杆有丝杆的市场,齿条有齿条的市场。

互不影响。

当标准外齿轮的齿数增加到无穷多时,齿轮上的基圆和其它圆都变成了相互平行的直线,同侧渐开线齿廓也变成了相互平行的斜直线齿廓,这就是齿条。

齿条与齿轮相比有以下两个特点:
(1)由于齿条齿廓是直线,所以齿廓上各点的法线是平行的。

又由于齿条在传动时作平动,齿廓上各点的速度大小、方向都相同,所以齿条上各点的压力角都相等,等于齿廓的倾斜角(齿形角),标准值是。

(2)与齿顶线平行的各直线上的齿距都相同,模数为同一标准值,其中齿厚与齿槽宽相等且与齿顶线平行的直线称为中线,它是确定齿条各部分尺寸的基准线。

标准齿条的齿部尺寸与,与标准齿轮相同。
