显微镜的使用、徒手切片法及绘图法
实验一、显微镜的使用,徒手切片和生物绘图法
（二）、洋葱鳞片叶表皮制片观察
1）制片程序： ** 在干净的载玻片上滴上一滴水。 ** 用镊子撕取洋葱鳞片叶表皮一小 块放在水中使其舒展。 ** 盖上盖玻片，吸去多余的水，显微镜下观察。 ** 用碘液染色后再观察。
• 在切片时，用左手的拇指与食指、中指夹住实验材料， 大拇指应低于食指2～3mm，以免被刀片割破。材料要 伸出食指外约2～3mm，左手拿材料要松紧适度，右手 平稳地拿住刀片并与材料成垂直。 • 切片时，在材料的切面上均匀地滴上清水，以保持材料 湿润。将刀口向内对着材料，并使刀片与材料切口基本 上保持平行，再用右手的臂力（不要用手的腕力）自左 前方向右后方均匀地拉切。此时，左手的食指一侧应抵 住刀片的下面，使刀片始终平整。连续地切下数片后， 将刀片放在培养皿的水中稍一晃动，切片即漂浮于水中。 好的切片应该是薄且比较透明、组织结构完整，否则要 重新进行切片。 • 符合要求的切片，可封藏在水中进行观察。若要更清楚 地显示其组织和细胞结构，可选择一些切片进一步通过 固定、染色、脱水、透明及封藏等步骤，做成永久玻片 标本。
作业： 1. 绘出洋葱鳞片表皮细胞的构造，并 注明各部分的名称。
植物学实验
实验课及课外学习目的
通过学习，能熟练使用显微镜、解剖镜、 放大镜等仪器观察植物，掌握临时装片、 徒手切片等简易观察方法；掌握研究植物 组织、结构的基本方法；掌握观察并描述、 采集植物并制作腊叶标本的方法；学会利 用各种植物工具书（如检索表、植物志、 网络资料等）鉴定和研究植物；了解世界 植物的分布、常见科属植物的认识。
实验一、显微镜的使用、徒手切片 和生物绘法 一 实验目的：
学会显微镜的使用； 了解植物细胞的基本组成、结构和形态特点； 掌握生物绘图的方法。
基础生物学实验
植物学实验 (Botany)
实验九：茎的初生结构和次生结构
2、取水花生幼茎做徒手切片（横切）观察，注意髓腔
（三）单子叶植物茎的初生结构：取玉米茎横切观察
1、表皮
2、基本组织
3、维管束：维管束鞘、初生韧皮部、初生木质部
（四）双子叶植物木本茎次生结构
三年生椴树茎 横切片观察
周皮
木栓层 木栓形成层 栓内层
柳树（双子叶植物）根的次生结构 Secondary Structure of Willow Root
植物学实验 (Botany)
（三）根次生结构的观察 取棉花老根横切永久制片观察： 1. 周皮：木栓层、木栓形成层、栓内层 2. 初生韧皮部 3. 次生韧皮部：筛管、伴胞、韧皮薄壁细胞、韧皮纤维 4. 维管形成层 5. 次生木质部：导管、管胞、木薄壁细胞、木纤维细胞 维管射线：韧皮射线+木射线 6. 初生木质部 （四）单子叶植物根的结构(水稻\鸢尾)
植物学实验 (Botany)
实验七：种子和幼苗
2. 单子叶有胚乳种子：取浸泡的玉米子粒（颖果）观察 （1）用刀片从玉米子粒的宽面正中作纵剖， 在剖面上加一滴碘液，
观察：胚乳为兰色；胚为黄色。 （2）再取一粒玉米作胚的徒手切片，制临时装片观察
盾片、胚芽鞘、胚芽、胚轴、胚根、胚根鞘
四、作业要求 1. 绘蚕豆胚的结构图，并标明各部分的名称。 2. 绘玉米胚的结构图，并标明各部分的名称。
取鸢尾根横切永久制片观察：比较双子叶植物根的初生结构。 （五）变态根的观察 1. 肉质直根：萝卜、胡萝卜 2. 块根：甘薯、大丽菊 3. 气生根：络石、长春藤
四、作业要求 1. 绘蚕豆初生根横切面图，并标明各部分的名称。
单子叶植物玉米根的初生结构
显微制片中一些实用的小技巧
青
鸡
箱
冠
子
花
种
子
皮
种
表
皮
皮
表
细
皮
胞
细
胞
同等条件下 拍摄，大小 明显有区别。 但不是十分 稳定。
青葙子
鸡冠花子
在金相显微镜下放大到500倍
青葙子
鸡冠花子
再用电脑放大到1000倍的微性状，青葙子表皮细胞垂周壁呈 节节样，鸡冠花子表皮细胞垂周壁光滑，沟槽明显。
降香
又名：花梨木、降 香黄檀，来源：豆 科黄檀属植物降香 檀Dalbergia odorifera 心材
中药微性状观察方法的一些新的进展：
一、放大倍数更大从100倍到500倍，主要是利用金 相显微镜的内置光源的功能。 二、景深合成不用转到PHOTOSHOP，可以在显微 镜观察的过程中一步合成。
这是某型号的金相显微镜(包括普通和偏光)
这个“在Z轴的延伸”就是指 景深合成
速度明显 加快了
不同批次的鸡冠花子
最后一点的泡 沫可不切下， 让切片积在其 中和刀片上。
如果叶子小或 窄，可片叠在 一起夹着切。
叶子先泡软， 切成条，卷叠 起来夹着切。
用一稍粗一点的 棍扎一个洞，把植 物的茎塞进去（也 可把花、叶子等卷 成个棍形），可多 塞几根。
也可用打 洞法夹片
酸枣仁可塞可夹
怕切到手的同仁们，硬 的材料可以夹着刮。 北五味子这样切方便
这样的方法，有助于对药材显微的科学研究，也十分有助于 我们在检定工作中迅速找到我们需要看到的特征。
如果想要细粉，可用这一类细钢锉。
最后强调一下，清理锉的锈和残渣，最好用钢丝刷。
四、如何进行叶表面制片——磨片法
在叶、花、果实的表面显微观察时，往往最困难的 是如何获得足够薄的表面制片。

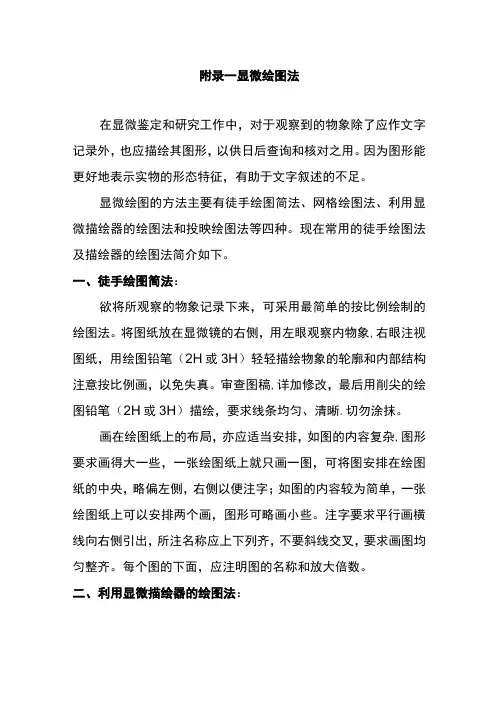

河医大生药学实验指导17显微绘图法
附录一显微绘图法在显微鉴定和研究工作中，对于观察到的物象除了应作文字记录外，也应描绘其图形，以供日后查询和核对之用。
因为图形能更好地表示实物的形态特征，有助于文字叙述的不足。
显微绘图的方法主要有徒手绘图简法、网格绘图法、利用显微描绘器的绘图法和投映绘图法等四种。
现在常用的徒手绘图法及描绘器的绘图法简介如下。
一、徒手绘图简法：欲将所观察的物象记录下来，可采用最简单的按比例绘制的绘图法。
将图纸放在显微镜的右侧，用左眼观察内物象,右眼注视图纸，用绘图铅笔（2H或3H）轻轻描绘物象的轮廓和内部结构注意按比例画，以免失真。
审查图稿,详加修改，最后用削尖的绘图铅笔（2H或3H）描绘，要求线条均匀、清晰.切勿涂抹。
画在绘图纸上的布局，亦应适当安排，如图的内容复杂,图形要求画得大一些，一张绘图纸上就只画一图，可将图安排在绘图纸的中央，略偏左侧，右侧以便注字；如图的内容较为简单，一张绘图纸上可以安排两个画，图形可略画小些。
注字要求平行画横线向右侧引出，所注名称应上下列齐，不要斜线交叉，要求画图均匀整齐。
每个图的下面，应注明图的名称和放大倍数。
二、利用显微描绘器的绘图法：显微描绘器是利用两组光学系统配合，将显徽镜中的物象和图画的象迭合，同时送到观察者眼中，以利准确描绘的装置。
显微描绘器的式样很多，着重对阿培式描绘器加以说明。
（一）阿培式描绘器的结构和使用阿培描绘器由棱座杆和套环以及带长柄的平面镜组成。
使用方法：1.将目镜从镜筒中取出，装上描绘器，用左面的螺丝轻轻夹紧，将棱镜座杆翻到后面，再将目镜插入镜筒。
2 .将反光镜杆从右侧插入描绘器的孔中，注意将孔中的销子和杆上的口对准，推到底。
3 .转动反光镜,使镜轴上的刻线和连接块上的刻线对齐。
4 .调节显微镜使成象清晰。
5 .将棱镜杆翻至前面，调节燕尾使其尽可能靠近目镜，此时即可同时看到物体和旁边的纸张。
注意事项：1 .调节物体视野与绘图纸上的亮度相等是极其重要的。
2 .当物体视野较亮时,可缩小聚光镜光栏，或转动显微镜底部的反光镜，以减少反射光强或用台灯来增加纸上的照明。
实验一 普通光学显微镜的使用与生物绘图
实验一普通光学显微镜的使用与生物绘图【目的要求】1. 了解显微镜的构造和各部分的性能，学习并掌握正确的使用技术和保养措施；2. 学会制作临时装片、徒手切片的方法。
3．学会绘制生物图。
【材料和用品】显微镜、微藻培养液【实验内容与方法】（一）普通光学显微镜的基本构造、使用方法及保护1、显微镜的基本结构显微镜构造很复杂，种类很多，但基本结构是由机械和光学两大部分构成，现分述如下：1.1 机械部分它是为光学部分服务的部件，包括以下六部分：(1) 镜座：显微镜最下面呈马蹄形或圆形的部分，起稳定和支持显微镜作用。
(2) 镜柱：直立于镜座上的短柱，支持显微镜的其它部分。
(3) 镜臂：弯曲成马蹄形的部分，便于手持，下端与镜柱相连接的地方有一个倾斜关节，可使镜臂倾斜，便于观察。
(4) 载物台：自镜臂下端向前伸出，放置标本用的平台，其中央有一个园孔，叫通光孔。
台上有一移动器（老式的左右各有一个压片夹），用以固定和移动标本。
(5) 镜筒：和镜臂上方连接的园筒部分。
有的显微镜镜筒内有一抽管，可适当抽长，一般长度是160-170mm。
镜筒上端装有目镜，下端有一个可转动的园盘，叫物镜转换器（或叫物镜旋转盘），其上装有2-4 个物镜。
(6) 调焦器：为镜壁上两种可转动的螺旋，一大一小，能使镜筒上下移动，调节焦距。
大的叫粗调焦器，升降镜筒较快，用于低倍镜对焦；小的叫细调焦器，升降镜筒较慢。
1.2 光学部分由接目镜、接物镜、反光镜、聚光器等四部件组成。
(1) 接目镜：装于镜筒上方，由两组透镜构成，接目镜的作用是把接物镜所形成的倒立实像再放大成为一个虚像。
接目镜上刻有5×，8×，10×，15×，25×等符号，表示放大倍数。
我们所观察到的标本的物像，其放大倍数是接物镜和接目镜放大倍数的乘积。
如接物镜是10×，接目镜是8×，其物像的放大倍数是10×8＝80 倍。

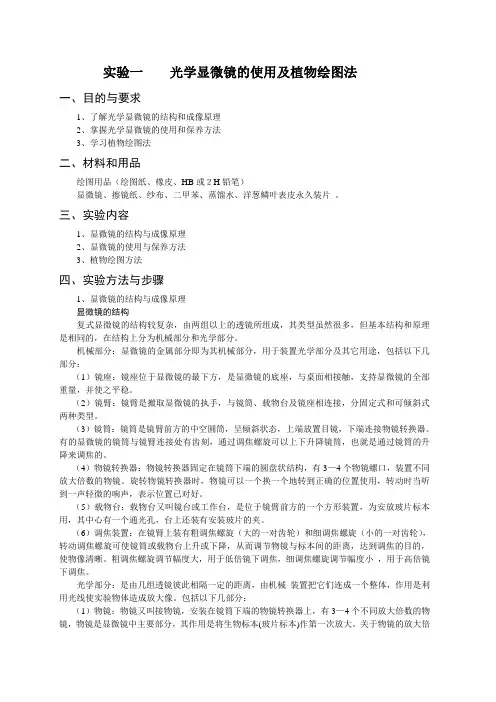

光学显微镜的使用及植物绘图法
实验一光学显微镜的使用及植物绘图法一、目的与要求1、了解光学显微镜的结构和成像原理2、掌握光学显微镜的使用和保养方法3、学习植物绘图法二、材料和用品绘图用品（绘图纸、橡皮、HB或２H铅笔）显微镜、擦镜纸、纱布、二甲苯、蒸馏水、洋葱鳞叶表皮永久装片。
三、实验内容1、显微镜的结构与成像原理2、显微镜的使用与保养方法3、植物绘图方法四、实验方法与步骤1、显微镜的结构与成像原理显微镜的结构复式显微镜的结构较复杂，由两组以上的透镜所组成，其类型虽然很多，但基本结构和原理是相同的，在结构上分为机械部分和光学部分。
机械部分：显微镜的金属部分即为其机械部分，用于装置光学部分及其它用途，包括以下几部分：（1）镜座：镜座位于显微镜的最下方，是显微镜的底座，与桌面相接触，支持显微镜的全部重量，并使之平稳。
（2）镜臂：镜臂是搬取显微镜的执手，与镜筒、载物台及镜座相连接，分固定式和可倾斜式两种类型。
（3）镜筒：镜筒是镜臂前方的中空圆筒，呈倾斜状态，上端放置目镜，下端连接物镜转换器。
有的显微镜的镜筒与镜臂连接处有齿刻，通过调焦螺旋可以上下升降镜筒，也就是通过镜筒的升降来调焦的。
（4）物镜转换器：物镜转换器固定在镜筒下端的圆盘状结构，有3—4个物镜螺口，装置不同放大倍数的物镜。
旋转物镜转换器时，物镜可以一个换一个地转到正确的位置使用，转动时当听到一声轻微的响声，表示位置已对好。
（5）载物台：载物台又叫镜台或工作台，是位于镜臂前方的一个方形装置，为安放玻片标本用，其中心有一个通光孔，台上还装有安装玻片的夹。
（6）调焦装置：在镜臂上装有粗调焦螺旋（大的一对齿轮）和细调焦螺旋（小的一对齿轮），转动调焦螺旋可使镜筒或载物台上升或下降，从而调节物镜与标本间的距离，达到调焦的目的，使物像清晰。
粗调焦螺旋调节幅度大，用于低倍镜下调焦，细调焦螺旋调节幅度小，用于高倍镜下调焦。
光学部分：是由几组透镜彼此相隔一定的距离，由机械装置把它们连成一个整体，作用是利用光线使实验物体造成放大像。
显微镜的使用及绘图
3、先用HB铅笔轻轻将图轮廓画出草图，要掌握好比例、位置。
4、在草图的基础上用2H或3H铅笔绘详图，线条要流畅，点要 均匀，点线不要重复描绘。
5、按注图要求注图并注明图名、及放大倍数。
实验报告
首先写好姓名、班级学好 一、实验目的 二、绘制三个图 1、动物上皮组织的细胞结构图； 2、动物肌肉组织的细胞结构图。
动旋钮。 3、转动镜头转换器（不要直接扳动镜头），选择
10倍镜头，将载物台升至最高。 4、打开后部电源，调节底部右侧光亮度旋钮。
10倍镜下镜检
玻片夹
注意玻片的正确放置！
5、调节瞳距拉板，至合适瞳距（双目图像完全重合），用 粗调缓缓降低载物台（注意方向不可相反），至可以看 见玻片上的标本。
6、改用微调，调节至图像清晰。如不能找到图象，请重复 以上操作。
均匀，图注接近时可用折线，但注图线之间不能交叉，图注 尽量排列整齐。 6、绘图完成后在图下方注明图名、及放大倍数。
生物绘图的方法
1、生物绘图的方法有多种，最常见的是点点衬阴法和线条衬阴 法。点点衬阴法是将图形画出后，用铅笔点出圆点，表示明 暗和深浅，给予立体感。暗处点要 密，明处疏，点要过渡
均匀自然。线条衬阴法又称涂抹阴影法，是依靠线条的疏密来 表示明暗和深浅，给予立体感。但点衬阴法不能与涂抹阴影 的方法同时使用。
11、取掉玻片，光源调至最弱后关闭电源。
实验原理三
生物绘图法的学习
生物绘图的要求
1、生物绘图要有高度的科学性，不得有科学性错误。形态结构 准确，比例正确，要有真实感，立体感，精细而美观。
2、图面力求整洁，铅笔要保持尖锐，尽量少用橡皮。
3、绘图大小适宜，留有注图空间。
实验一 显微镜的使用及生物绘图法
实验一显微镜的使用及生物绘图法一、实验目的：了解一般光学显微镜的构造，初步掌握显微镜的使用方法。
掌握生物学绘图的基本方法。
二、实验内容：观察显微镜的基本构造，了解显微镜的基本性能。
通过对永久装片的观察，学习使用显微镜的方法。
学会并使用生物绘图法绘制生物图。
三、材料与用具：复式光学显微镜、杨树三年茎永久装片、椴树二年茎永久装片、玉米茎横切、水稻茎横切、铅笔（2H、HB各一只）、绘图橡皮、直尺、绘图纸。
四、操作及观察：(一) 显微镜的使用方法：1.安放镜座：用右手握镜臂，左手托镜座，将显微镜放置在自己身体的左前方，镜筒向前，镜臂向后。
2.对光：使用低倍物镜对准通光孔，调节反射镜，在目镜中能看见大片白色视野为佳。
3.低倍镜的使用：将永久装片放置于载物台上，将标本与通光孔重合，转动粗准焦螺旋，使镜筒下降到一定高度，在目镜中可见一模糊实像，继续使用粗准焦螺旋调节镜筒高度，使目镜中的像清晰可辨。
4.高倍镜的使用：在低倍镜中观察不清，分辨不明的可以在高倍镜中观察。
将要观察的部位调节至视野正中，转动镜头转换器，换成高倍镜，转动细准焦螺旋，使目镜中的像清晰。
高倍镜的视野小，光线暗，观察时可以适当调节进光量，使视野清晰。
(二) 使用显微镜的注意事项：1.取用显微镜时必须使用左手握镜臂，右手托镜座，以免碰撞及目镜脱落。
2.放置显微镜时要轻，防止剧烈震动。
3.目镜、物镜上落有灰尘时严禁用手指擦拭，防止汗水污损镜头。
镜头有专用的擦镜纸擦拭，严禁使用其他纸张与手帕擦拭。
4.放置装片时，应将有盖玻片的一面向上，否则会压坏标本或物镜。
5.严禁自行拆卸显微镜，防止零件丢失及损坏。
6.调节准焦螺旋时要慢、轻，防止损坏齿轮。
7.观察时双眼都要睁开，左眼观察，左手调节，右眼右手用于绘图和调整标本。
8.实验完毕后必须取出装片，降下镜筒，使物镜轻触载物台，盖上防尘罩，放入镜箱。
(三) 生物绘图法：1.作图前先了解本次作图的要求，确定好各图之间的比例，如本次实验要作两幅图，那么每个图就占一幅绘图纸的一半，即合理分配纸张大小，不可只在一侧作图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
显微镜的使用、徒手切片法及绘图法
一．实验目的
⑴掌握徒手切片、表面制片方法
⑵熟悉显微镜使用方法及作图要领
二．实验内容
1．显微镜的使用
生物显微镜由光学部分和机械部分组成
⑴光学部分——目镜、物镜、聚光器、可变光栏、反射镜
※两次放大，即物镜将标本做第一次放大，目镜将第一次放大的像做第二次放大，两者相乘即是观察到的放大倍数
⑵机械部分包括镜坐、镜臂、镜筒、载物台、粗细调节手轮及推动器
⑶操作：
①将显微镜防置离桌缘约10厘米处
②对光：上升聚光镜至载物台水平，打开光栏，将低倍镜转至镜筒的正下放（用转盘听到“得”一声）转动反光镜，同时从接目镜向下看，直至明亮均匀在视野。
③装片：将观察的标本片从镜前方横置于载物台上
④调节焦距：向外旋转粗调节手轮，使镜筒慢慢下降，注意镜头与标本的距离，自目镜向下观察直至物像清楚为止。
（向外物镜下降，向内物镜上升）
另外：高倍镜应先在低倍镜下选择物像，移至视野中心，转动转盘使高倍镜转至镜筒正下方，应能看到欲观察之物像，用细调节手轮使之图象清晰。
⑷注意点：
①取拿显微镜时，一手握镜臂，一手托镜坐，轻取轻放。
②先用低倍镜观察，看清物象后再换高倍镜，
③在用高倍镜观察时，注意物镜与所观察标本的间距，以防错误操作，而损坏镜头，压碎标本片
④注意保持显微镜的干燥和清洁，不得随意拆卸镜头，镜头要用擦镜纸擦拂，要防止水或药液外溢而污染镜头及其他部位。
2．徒手切片法
系用刀片或徒手切片器将材料切成薄片，可在显微镜下观察组织构造、细胞特征的制片法。
材料：新鲜应除净泥沙、干燥须经软化，
优点：简便快速能保持植物原有结构的真像，色彩和内含物
缺点：厚薄不一，不利于长期保存。
①方法
a：取材，固定与切片：选取易软化的中药材适当部位，切成2-3厘米的小段，用拇指及食指和中指夹住材料，下端用无名指托住，另手持刀片自左向右移动手腕，牵拽切片，动作要轻要快，切禁不能是拉锯式，在切的同时经常用水湿润，对于叶或柔软的材料，须用材料夹住。
（如用胡萝卜、马铃薯等）
b：装片：将切好的薄片用毛笔小心移入盛有清水的培养皿中，取载玻片滴加甘油和试液，用镊子或毛笔将切片移于其上。
再加一滴甘油于片上，加上盖玻片，加盖玻片时以45度角避免产生气泡，也可滴加水合氯醛试液加热透化，再滴加稀甘油，加盖薄片后进行观察。
3．表面制片法
多用于对叶片、果实或草本植物茎表皮组织的观察，可观察到表皮细胞形态（波浪形、长方形、圆形、多角形）、气孔类型（不等式、不定式、平轴式、垂轴式等）、毛茸特征（星状毛、人字毛、T形毛）和着生情况，通常用钟表镊子夹住叶片或果实的表面，轻轻撕取（叶片可沿叶脉撕取、果实可沿果柄撕取）其表皮置于载玻片上的水、甘油或水合氯醛试液内，注意其上表面朝上方，加盖玻片观察。
4．绘图要领
在中药的性状和显微鉴定工作中，图可以集中的突出表现实物的主要特征，有些特征比摄影照片效果还好，因此除去用文字记录观察到的外形、组织、细胞及内含物特征外，有时还需要绘出中药材的外形和显微图，以补充文字叙述的不足，因此绘图是中药鉴定和研究工作中的一项基本技能
注意：①绘制精确的图形要根据观察的实物
②绘图有显微描绘法和徒手法两种
③按绘图工具常分，铅笔绘图法和墨线绘图法两种
其中绘显微组织图和粉末图要用通用的代表符号。
见下图
对中药形状图要求富有立体感，不能随意夸张和任意涂影，必须要有一定的透视知识如：前大后小、近明远暗、透视方向要一致等基础知识。
（1）绘图原则
①一切结构均用线条来表示
②不能借助工具，必须徒手作图，与建筑设计图相区别
③显示立体结构可用透视线来表示，可以用圆点衬托明暗光线，不能涂影，点要小而圆，
由密到稀逐步过渡。
④各部位应先画出引线再注文字
引线一般要用直尺画实线来表示，要求细直、均匀、不交叉（从左向右引线）标注可直接用文字也可用数码，再在图下集中注明，图下须注明标本的名称、部位（根、叶）和放大倍数。
用直尺量出画在纸上的图像的长度或大小
放大倍数=—————————————————————————————
用显微镜目尺量出被测观察物在同一方向上的实际长度或大小
（2）徒手绘图法的步骤
①选择最典型的标本或结构
②仔细观察各部位的形状和结构及其之间的比例关系和较明显的立体结构
注意：皮层、木质部、韧皮部、髓各部分所占的比例(先画表皮或木栓，再画形层成) ③用HB或2H铅笔绘图所有全部作业全都用铅笔来完成。
注意：
①准备一本实验记录本，填写内容、方式
②每次实验结束后，认真填写实验室日志，
三．作业
1．将通用的代表符号绘制下来
2．绘一张根类横切面徒手切片组织简图
3．绘一张表面制片图
1. 2. 3. 4. 5. 6. 7. 8. 9.
