解析机器视觉CCD电荷转移方式
以三相ccd为例说明其中电荷转移的基本原理

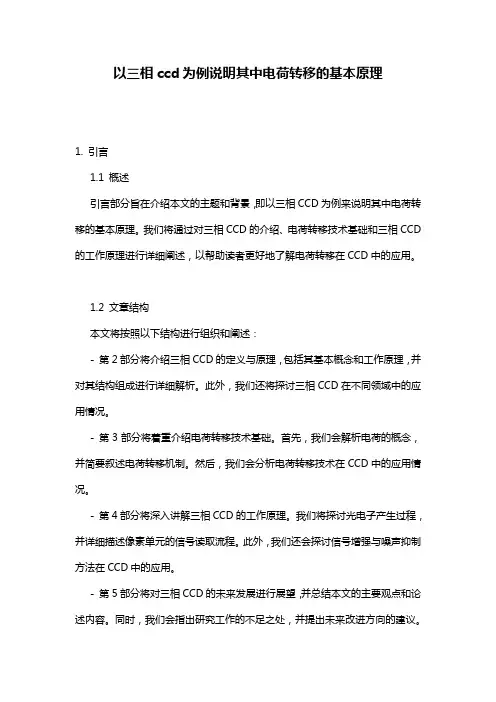

以三相ccd为例说明其中电荷转移的基本原理1. 引言1.1 概述引言部分旨在介绍本文的主题和背景，即以三相CCD为例来说明其中电荷转移的基本原理。
我们将通过对三相CCD的介绍、电荷转移技术基础和三相CCD 的工作原理进行详细阐述，以帮助读者更好地了解电荷转移在CCD中的应用。
1.2 文章结构本文将按照以下结构进行组织和阐述：- 第2部分将介绍三相CCD的定义与原理，包括其基本概念和工作原理，并对其结构组成进行详细解析。
此外，我们还将探讨三相CCD在不同领域中的应用情况。
- 第3部分将着重介绍电荷转移技术基础。
首先，我们会解析电荷的概念，并简要叙述电荷转移机制。
然后，我们会分析电荷转移技术在CCD中的应用情况。
- 第4部分将深入讲解三相CCD的工作原理。
我们将探讨光电子产生过程，并详细描述像素单元的信号读取流程。
此外，我们还会探讨信号增强与噪声抑制方法在CCD中的应用。
- 第5部分将对三相CCD的未来发展进行展望，并总结本文的主要观点和论述内容。
同时，我们会指出研究工作的不足之处，并提出未来改进方向的建议。
1.3 目的本文旨在通过以三相CCD为例，详细介绍其中电荷转移的基本原理，从而提高读者对于电荷转移技术在CCD中应用的理解。
通过阐述其工作原理、光电子产生过程、信号读取流程等方面内容，帮助读者深入了解并掌握该领域相关知识。
此外，通过对未来发展进行展望和提出改进方向，促进该技术更加广泛和有效地应用于实际生活和工作场景中。
2. 三相CCD介绍2.1 定义与原理三相CCD（Charge-Coupled Device）是一种集成电路器件，用于光学图像采集和信号转换的器件。
它由多个像素单元组成，每个像素单元能够将光信号转换为电荷，并通过电荷转移技术将这些电荷逐级传输到最后的读出电路中。
其原理基于半导体材料对光的敏感性，当光照射到CCD上时，能量激发半导体内部的电子。
这些激发的电子被捕获并储存在像素单元中。
CCD工作原理
CCD工作原理CCD（Charge-Coupled Device）是一种用于光电转换的器件，广泛应用于数码相机、摄像机和扫描仪等光学设备中。
它通过将光信号转换为电荷信号，再将电荷信号转换为电压信号，最终实现图像的获取和处理。
以下将详细介绍CCD的工作原理。
1. 光电转换CCD的光电转换是通过半导体材料实现的。
当光照射到CCD的感光面上时，光子会激发感光面上的光电二极管。
光电二极管是由PN结构组成的，当光子能量大于或等于材料的带隙能量时，光子会激发电子从价带跃迁到导带，形成电荷对（电子和空穴）。
电荷对会被感光面上的电场吸引并分离，电子被吸引到PN结的N区，而空穴被吸引到P区。
2. 电荷传输CCD中的电荷传输是通过电势差来控制的。
在CCD感光面上，有一系列的电势阱（potential well），用于存储和传输电荷。
电势阱之间通过控制电压的变化来实现电荷的传输。
电势阱的数目决定了CCD的像素数目，每个电势阱对应一个像素。
3. 电荷读出在CCD中，电荷的读出是通过逐行读出（line-by-line）的方式进行的。
首先，将电势阱的电荷通过改变电势差逐个传输到输出端。
然后，通过放大器将电荷转换为电压信号。
最后，将电压信号转换为数字信号，用于图像的显示和处理。
4. 噪声和增益在CCD中，存在着各种噪声，如暗电流噪声、读出噪声和量子噪声等。
这些噪声会影响CCD的图像质量。
为了提高图像质量，可以采取一些方法来降低噪声，如降低温度、增加曝光时间和使用降噪算法等。
另外，CCD还具有可调节的增益功能，可以根据实际需要来调节图像的亮度和对比度。
5. CCD的应用CCD广泛应用于数码相机、摄像机、扫描仪和天文望远镜等光学设备中。
它具有高灵敏度、低噪声和较宽的动态范围等优点，能够捕捉到细节丰富的图像。
在数码相机中，CCD可以将光信号转换为数字信号，通过图像处理算法来实现图像的增强和修复。
在天文望远镜中，CCD可以捕捉到远距离的天体图像，并提供高分辨率的观测结果。
CCD工作原理详解
CCD工作原理详解CCD（Charge-Coupled Device）指的是电荷耦合器件，是一种常见的图像传感器技术，广泛应用在数码相机、摄像机、扫描仪等设备中。
CCD工作原理相对复杂，下面将对其进行详细解析。
CCD是一种半导体器件，通过集成电路的形式将大量的光电元件集成在一起，它的核心是由一系列微米级的光敏元件构成的光电阵列，每个光敏元件都可以将光信号转换为电荷信号。
CCD的工作原理主要涉及到光信号的转换、电荷传递、电荷读出和信号处理等过程。
首先，当光照射到CCD表面时，光子激发了CCD中的光敏元件，光敏元件将光信号转化为电荷信号。
这个过程发生在每个光敏元件中，将整个光场转化为一系列的电荷包。
接下来，这些电荷包先通过电荷传输逐个从光敏元件传递到电荷传输道，然后通过连续的脉冲信号控制，将电荷从一个像元传递到相邻的像元，最终集中到输出端。
这个过程称为电荷耦合，通过精确控制电荷传输时间和电平能够实现高速传输和低噪声。
在电荷耦合的过程中，电荷被逐个传递到了输出端，形成了一行行的电荷分布。
为了读取这些电荷分布，需要使用专门的电荷放大和读出电路。
读出电路通常通过逐行选通，将电荷的分布转换为电压信号，并通过模数转换器（ADC）将其转换为数字信号。
最后，数字信号经过信号处理处理得到图像信息。
CCD作为一种高质量、高性能的图像传感器，有其特殊的优势。
首先，由于CCD每个像元都能够转换为电荷信号，并且具有较高的灵敏度，因此能够实现高分辨率的图像采集。
其次，CCD具有宽动态范围，能够同时保留高亮度和低亮度细节。
此外，CCD的噪声较低，色彩还原性好，图像质量较高。
然而，CCD也存在一些局限性。
首先，CCD在图像捕获时需要大量的电荷传输，因此相比其他图像传感器技术，其处理速度较慢。
其次，由于CCD是通过控制电荷传输来实现图像转换，因此在特定条件下容易发生图像拖影现象。
此外，CCD的制造工艺相对复杂，成本较高。
总结来说，CCD工作原理涵盖了光信号转换、电荷传输、电荷读出和信号处理等过程，通过控制电荷在像元之间的传递来实现图像的捕获和转换。
CCD基本原理范文

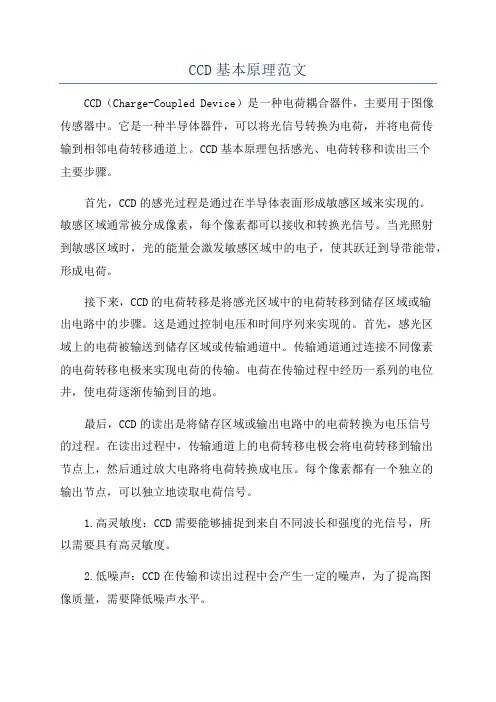

CCD基本原理范文CCD（Charge-Coupled Device）是一种电荷耦合器件，主要用于图像传感器中。
它是一种半导体器件，可以将光信号转换为电荷，并将电荷传输到相邻电荷转移通道上。
CCD基本原理包括感光、电荷转移和读出三个主要步骤。
首先，CCD的感光过程是通过在半导体表面形成敏感区域来实现的。
敏感区域通常被分成像素，每个像素都可以接收和转换光信号。
当光照射到敏感区域时，光的能量会激发敏感区域中的电子，使其跃迁到导带能带，形成电荷。
接下来，CCD的电荷转移是将感光区域中的电荷转移到储存区域或输出电路中的步骤。
这是通过控制电压和时间序列来实现的。
首先，感光区域上的电荷被输送到储存区域或传输通道中。
传输通道通过连接不同像素的电荷转移电极来实现电荷的传输。
电荷在传输过程中经历一系列的电位井，使电荷逐渐传输到目的地。
最后，CCD的读出是将储存区域或输出电路中的电荷转换为电压信号的过程。
在读出过程中，传输通道上的电荷转移电极会将电荷转移到输出节点上，然后通过放大电路将电荷转换成电压。
每个像素都有一个独立的输出节点，可以独立地读取电荷信号。
1.高灵敏度：CCD需要能够捕捉到来自不同波长和强度的光信号，所以需要具有高灵敏度。
2.低噪声：CCD在传输和读出过程中会产生一定的噪声，为了提高图像质量，需要降低噪声水平。
3.大动态范围：CCD需要能够捕捉到光强度范围较广的场景。
较大的动态范围可以保证在光强度变化较大的情况下，仍然能够得到准确的图像。
4.快速读出：为了实时获取图像，CCD需要能够快速传输和读出电荷信号。
CCD技术在摄影、数码相机、天文学、医学影像等领域具有广泛的应用。
随着科技的发展，CCD的性能不断提高，使得图像质量和传感器的灵敏度得到了大幅提升。
CCD工作原理
CCD工作原理

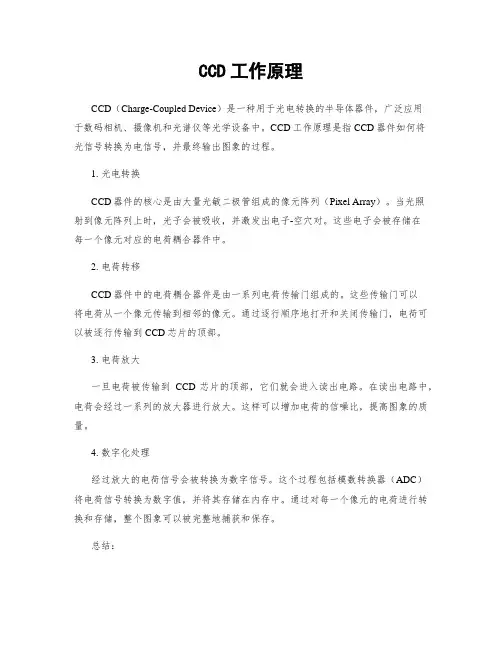

CCD（Charge-Coupled Device）是一种用于光电转换的半导体器件，广泛应用
于数码相机、摄像机和光谱仪等光学设备中。
CCD工作原理是指CCD器件如何将
光信号转换为电信号，并最终输出图象的过程。
1. 光电转换
CCD器件的核心是由大量光敏二极管组成的像元阵列（Pixel Array）。
当光照
射到像元阵列上时，光子会被吸收，并激发出电子-空穴对。
这些电子会被存储在
每一个像元对应的电荷耦合器件中。
2. 电荷转移
CCD器件中的电荷耦合器件是由一系列电荷传输门组成的。
这些传输门可以
将电荷从一个像元传输到相邻的像元。
通过逐行顺序地打开和关闭传输门，电荷可以被逐行传输到CCD芯片的顶部。
3. 电荷放大
一旦电荷被传输到CCD芯片的顶部，它们就会进入读出电路。
在读出电路中，电荷会经过一系列的放大器进行放大。
这样可以增加电荷的信噪比，提高图象的质量。
4. 数字化处理
经过放大的电荷信号会被转换为数字信号。
这个过程包括模数转换器（ADC）
将电荷信号转换为数字值，并将其存储在内存中。
通过对每一个像元的电荷进行转换和存储，整个图象可以被完整地捕获和保存。
总结：
CCD工作原理可以简单概括为光电转换、电荷转移、电荷放大和数字化处理四个步骤。
通过这些步骤，CCD器件能够将光信号转换为电信号，并最终输出高质量的图象。
这种工作原理使得CCD在数码相机、摄像机和光谱仪等光学设备中得到广泛的应用。
CCD工作原理
CCD工作原理CCD（Charge-Coupled Device）是一种光电转换器件，广泛应用于数码相机、摄像机、天文望远镜等领域。
CCD工作原理是指CCD如何将光信号转换为电信号的过程。
下面将详细介绍CCD工作原理的标准格式文本。
一、CCD的基本结构CCD由一系列的电荷传输单元组成，每个单元都是一个电荷集合区和一个电荷传输区。
电荷集合区用于接收光信号，而电荷传输区用于将电荷传输到下一个单元。
二、光信号的转换过程1. 光信号的捕获当光照射到CCD的感光面上时，光子会激发感光元件中的电荷。
感光元件通常由硅制成，其表面涂有光敏材料。
光敏材料吸收光子后会产生电子-空穴对，其中电子会被捕获并形成电荷。
2. 电荷的收集电荷集合区位于感光元件下方，当光信号激发的电荷进入电荷集合区时，电荷会被收集并存储在该区域中。
电荷集合区的容量决定了CCD的灵敏度。
3. 电荷的传输电荷传输区负责将电荷从一个单元传输到相邻的单元。
传输过程通过调整电压来实现，通常使用时钟信号来控制电荷的传输。
电荷传输区的设计和工艺对CCD 的分辨率和噪声性能有重要影响。
4. 电荷的放大和读出当电荷传输到CCD的输出端时，电荷会被放大并转换为电压信号。
这个过程通常通过源随随机接入（source-follower）放大器来实现。
放大后的电压信号可以通过模数转换器（ADC）转换为数字信号，进而被处理和存储。
三、CCD的工作模式CCD有两种常见的工作模式：隔行扫描模式和全帧扫描模式。
1. 隔行扫描模式在隔行扫描模式下，CCD先扫描奇数行的像素，然后再扫描偶数行的像素。
这种模式适用于捕捉运动较快的场景，可以减少运动模糊。
2. 全帧扫描模式在全帧扫描模式下，CCD按照从上到下的顺序扫描每一行像素。
这种模式适用于静态场景的拍摄，可以获得更高的图像质量。
四、CCD的特点和应用领域1. 高灵敏度：CCD可以捕捉微弱的光信号，适用于低光条件下的拍摄。
2. 低噪声：CCD具有较低的噪声水平，可以提供清晰的图像。
CCD工作原理
CCD工作原理CCD（Charge-Coupled Device）是一种用于光电转换的器件，广泛应用于数码相机、摄像机、扫描仪等光学设备中。
它利用光电效应将光信号转换为电荷信号，并通过电荷耦合的方式将电荷信号传输和存储，最终转化为数字信号。
CCD工作原理可以分为光电转换、电荷传输和读出三个主要步骤。
1. 光电转换CCD芯片表面覆盖着一层光敏材料，通常是硅，其表面被分成不少个弱小的光电二极管单元，每一个单元称为像素。
当光线照射到像素上时，光子会被光敏材料吸收，并激发出电子。
这些电子会被采集到像素的电荷积累区域。
2. 电荷传输CCD芯片内部有一系列的电荷传输通道，通常是由隔离栅和电荷传输栅组成。
隔离栅用于将像素之间的电荷隔离开，避免相互干扰。
电荷传输栅则用于将电荷从像素中传输到芯片的储存区域。
在传输过程中，电荷会通过电荷传输栅逐个传输到芯片的储存区域，这个过程称为行扫描。
每一行的电荷传输完成后，下一行的电荷传输就会开始，直到所有行的电荷都被传输到储存区域。
3. 读出当所有的电荷都被传输到储存区域后，CCD芯片就进入读出阶段。
读出过程中，电荷会被逐个转换为电压信号，并通过放大器进行放大。
放大后的信号可以被进一步处理和转换为数字信号，用于显示或者存储。
CCD工作原理的关键在于电荷传输的准确性和稳定性。
为了保证传输过程中的电荷不受干扰，CCD芯片通常会采用隔离栅和电荷传输栅来隔离不同像素之间的电荷，并通过控制电压的方式来控制电荷的传输速度和方向。
此外，CCD芯片还需要配合适当的光学系统，如透镜和滤光片，来控制光线的入射角度和波长范围，以提高图象的质量和色采还原度。
总结：CCD工作原理是通过光电转换、电荷传输和读出三个步骤实现图象的捕捉和转换。
光线照射到CCD芯片上时，光电二极管单元会将光信号转换为电荷信号，并通过电荷传输的方式将电荷传输到芯片的储存区域。
最后，电荷会被转换为电压信号并通过放大器进行放大，最终转化为数字信号。
CCD工作原理
CCD工作原理在当今科技飞速发展的时代，CCD（Charge Coupled Device，电荷耦合器件）作为一种重要的图像传感器，广泛应用于数码相机、摄像机、天文望远镜等众多领域。
那么，CCD 到底是如何工作的呢？接下来，让我们一起揭开它神秘的面纱。
CCD 的核心组成部分是一系列紧密排列的微小光敏单元，这些单元就像是一个个微小的“光收集器”。
当光线照射到 CCD 表面时，每个光敏单元都会根据接收到的光的强度产生相应数量的电荷。
为了更好地理解这一过程，我们可以把每个光敏单元想象成一个小水桶。
光线就如同是雨水，光照越强，落到“水桶”里的“雨水”就越多，也就是产生的电荷就越多。
在 CCD 中，这些电荷需要被有序地传输和处理。
这就涉及到 CCD独特的电荷转移机制。
CCD 中的电荷转移是通过一系列按顺序排列的电极来实现的。
当光线照射结束后，控制电路会产生一系列的时钟脉冲信号，这些信号就像是指挥电荷转移的“指令”。
在时钟脉冲的作用下，电荷会从一个光敏单元依次转移到相邻的单元，就好像是一排紧密相连的水桶，水从一个桶依次流向另一个桶。
这种电荷转移的过程是非常精确和有序的。
每一次电荷的转移都能够保证电荷的完整性和准确性，从而确保图像信息不会丢失或失真。
经过多次转移，电荷最终会被传输到 CCD 的输出端。
在输出端，这些电荷会被转换成电压信号。
这个转换过程就像是把水桶里的水的量转换成一个对应的数字。
为了提高 CCD 的性能和图像质量，还有一些关键的技术和因素需要考虑。
首先是光敏单元的尺寸和灵敏度。
较小的光敏单元可以提高 CCD 的分辨率，但同时也可能会降低灵敏度。
因此，在设计 CCD 时，需要在分辨率和灵敏度之间进行平衡。
其次是噪声的控制。
噪声就像是在信号传输过程中的“干扰”，会影响图像的质量。
常见的噪声来源包括热噪声、散粒噪声等。
为了减少噪声的影响，需要采用各种降噪技术和优化电路设计。
另外，CCD 的动态范围也非常重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳稻草人自动化培训
解析机器视觉CCD电荷转移方式
机器视觉CCD是目前最为常用的图像传感器，它以电荷为信号，通过光电的转换，经过输入、转移、输出成图像信号，以便于对图像的分析处理。
由此，我们可以说CCD就是一件集光电转换、电荷存贮、电荷转移、信号读取于一体的典型成像器件。
说起电荷转移，我们知道机器视觉CCD总共有三种电荷转移方式，分别为帧转移方式、行间转移方式和帧行间转移方式。
对于整个机器视觉系统来说，CCD的电荷转移是实现图像处理的重要环节，下面，我们就针对这三种方式进行简单的解析。
帧转移方式CCD，是机器视觉CCD中结构最为简单、制作最为容易的一种。
由于像素上的电荷积累情况与光照的时间是相关联的，即使在垂直消隐期间的垂直传输过程中，像素上的电荷积累也会发生，因此，就产生了一种垂直拖尾的现象。
这种现象主要表现为一条通过高光点的上下的垂直线，我们把这种现象称为传输拖尾。
而传输拖尾对于帧转移方式CCD来说，属于一个较严重的问题。
那么，如果想要防止传输拖尾，唯一的方法就是在垂直传输期间将光线挡住，在早期使用CCD帧转移方式的摄像机上的确有这种装置，但是随着CCD技术的发展，也已经逐步出现了新的改进措施。
行间转移方式CCD，将感光矩阵和存储矩阵交叉成为一个单一的矩阵。
这种结构，每个像素包含两个并列的CCD细胞，其中的一个细胞用来感光，而另一个被遮挡的细胞则用来组成垂直移位寄存器，这中结构就解决了传输拖尾对机器视觉CCD的影响。
但是，由于垂直移位寄存细胞的周围泄露出来的一些光或者是像红光那样的长波光很深地穿入底层从而产生电荷，而这些电荷又转移到了垂直移位寄存器中，因此，在高光区仍然存在类似于传输拖尾的影响，我们称之为垂直拖尾。
相比而言，垂直拖尾虽然很像是传输拖尾，但产生它所需要的高光水平相对却要低的多。
帧行间转移方式CCD，顾名思义是针对帧转移方式CCD与行间转移方式CCD的结合，是目前机器视觉CCD的最佳转移方式。
帧行间转移方式CCD的电荷积累工作方式与行间转移方式是相同的，因此同样很好的规避了传输拖尾的影响。
同时，由于其像素电荷在垂直消隐期开始时就被移入到垂直移位寄存器中，而垂直消隐进行时，这些电荷就又被迅速地转移到下半部分遮光的储存寄存器中，整个过程非常迅速，因此，垂直拖尾现象也得到了很好的解决。
