CATIA基本操作技巧与快捷键(2024)

性能优化建议
03
关闭不必要的图层、减少复杂图形的显示细节、定期保存工作
文件等，以提高软件运行效率。
12
03
CATALOGUE
实体建模基础操作指南
2024/1/30
13
拉伸、旋转等实体建模方法介绍
拉伸
通过选择草图轮廓并指定拉伸方向和距离，可以快速创建拉伸特征。拉伸可以是盲孔、通孔或对称拉伸，适用于创建各种形状的实体。
曲面修补与拼接
对已有曲面进行裁剪、延伸、缝合等操作，实现曲面间的平滑过渡。
曲面变换与复制
运用镜像、阵列等工具，快速复制和变换曲面，提高设计效率。
2024/1/30
19
复杂曲面构建策略分享
分治策略
将复杂曲面分解为若干简单曲面，分别创建后再进行组合。
过渡曲面构建
利用圆角、倒角等工具创建过渡曲面，实现不同曲面间的平滑连接。
2024/1/30
求和
将两个或多个实体合并为一个实体，适用于创建复杂的组合体。求和操作可以消除重叠部分，并自动修复可能产生的缝隙。
求差
从一个实体中减去另一个实体，用于创建空心结构或复杂的内部形状。求差操作可以精确控制被减去的部分，保留需要的结构。
求交
获取两个或多个实体的交集部分，适用于创建共享边界或相交部分的实体。求交操作可以精确提取交集，生成新的独立实体。
CATIA基本操作技巧与快捷键
2024/1/30
1
contents
目录
2024/1/30
• 工作环境与界面介绍 • 基本图形绘制技巧 • 实体建模基础操作指南 • 曲面设计进阶技巧探讨 • 快捷键设置与运用提高工作效率 • 总结回顾与拓展学习资源推荐

CATIA使用技巧大全

CATIA使用手册－－高级技巧54条1. F3------隐藏目录树；2. 鼠标左键（或右键）+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3. Alt + Enter = 性質；4. shift 加中鍵出現紅色方塊後拖拉，快速放大指定局部，指定观察方向；5. 先按CTRL 再加中鍵是放大縮小；先按中鍵再加CTRL 是是物件旋轉；6. 物件旋轉時，外面會出現紅色的圓形區域，在圓形區域內是XYZ軸的任意旋轉，在圓形區域外是針對Z軸的特定旋轉；7. Press any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。

8. Ctrl + Page up －－－－zoom inCtrl + Page down －－－－zoom outShift + 上下左右箭头－－－－rotateCtrl ＋上下左右箭头－－－－panCtrl ＋shift + 左右箭头－－－－rotateshift＋F3 －－work on specification treeshift ＋F2－－specification tree overviewMB3+Customize－－可自定义Alt+mb2 －－循环选择ctrl+u －－再生（装配时用的着）CTRL＋鼠标滚轮放大缩小特征树9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。

这样不仅避免了零件名字的重复，还可方便零件的保存；10. 公差标注：在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SICH 无法按要求进行标注，标出的是ф39 0.05的形式。

这时可以将公差类型设置为TOL-1.0并用αCATIA Symbol字体标注。

CATIA超实用快捷键和技巧

7.工程图中图框及标题栏的插入
(1) 可以先将各种图纸大小的图框标题栏制成模板，分别插入各个工程图。具体操作如下：进入“drafting”状态，选择图纸大小，进入“Edit”→ “Background”，按照所需标准画好图框及标题栏，将其保存。在画好的工程图中，进入“File”→“Page setup”，在弹出的对话框中选择“Insert Background View”，选择对应的图框格式，点击“Insert”即可。
2.三维零件建模时的命名
零件建模时，系统会自动在其模型树的开头为零件命名，一般为Part1,Part2…等默认形式。而在每次开机进行零件建模时，模型树中默认的零件名字可能会有相同的。由于零件最终要被引入装配图中，具有相同零件名字的零件不能在装配环境中同时被调用，这时需要将重复的名字重新命名。如果装配一个大的部件，可能会多次遇到这个问题。为了避免这些不必要的麻烦，笔者建议在进行三维零件建模之前，事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字，这样不仅避免了零件名字的重复，还可方便零件的保存。
10.如何多次调用零件
装配中有时需多次调用某个零件，可以直接用“Fast Multi Instantiation”进行复制。
让命令连续有效
默认情况下，点击一个命令只有效一次，重复这个命令必须重新点击图标或功能菜单，如何让命令连续有效？其实很简单，只需要在点击的时候采用双击的方法，这样就不用重复点击了
3.公差标注
在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SICH无法按要求进行标注，标出的是ф39 0.05的形式。这时可以将公差类型设置为TOL-1.0并用αCATIA Symbo字体标注。
4.鼠标右键的应用

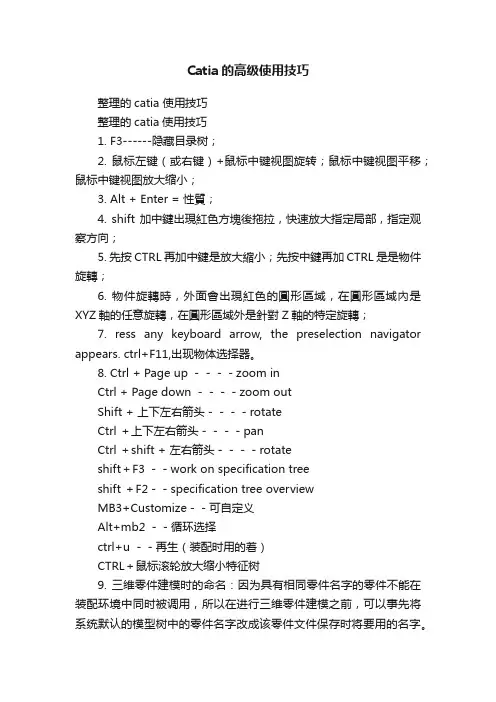

Catia的高级使用技巧

Catia的高级使用技巧整理的catia 使用技巧整理的catia使用技巧1. F3------隐藏目录树；2. 鼠标左键（或右键）+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3. Alt + Enter = 性質；4. shift 加中鍵出現紅色方塊後拖拉，快速放大指定局部，指定观察方向；5. 先按CTRL 再加中鍵是放大縮小；先按中鍵再加CTRL 是是物件旋轉；6. 物件旋轉時，外面會出現紅色的圓形區域，在圓形區域內是XYZ軸的任意旋轉，在圓形區域外是針對Z軸的特定旋轉；7. ress any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。

8. Ctrl + Page up －－－－zoom inCtrl + Page down －－－－zoom outShift + 上下左右箭头－－－－rotateCtrl ＋上下左右箭头－－－－panCtrl ＋shift + 左右箭头－－－－rotateshift＋F3 －－work on specification treeshift ＋F2－－specification tree overviewMB3+Customize－－可自定义Alt+mb2 －－循环选择ctrl+u －－再生（装配时用的着）CTRL＋鼠标滚轮放大缩小特征树9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。

这样不仅避免了零件名字的重复，还可方便零件的保存；10. 公差标注：在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SIC H无法按要求进行标注，标出的是ф39 0.05的形式。

这时可以将公差类型设置为TOL-1. 0并用αCATIA Symbol字体标注。

CATIA操作技巧

整理的catia使用技巧整理的catia使用技巧1. F3------隐藏目录树；2. 鼠标左键（或右键）+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3. Alt + Enter = 性質；4. shift 加中鍵出現紅色方塊後拖拉，快速放大指定局部，指定观察方向；5. 先按CTRL 再加中鍵是放大縮小；先按中鍵再加CTRL 是是物件旋轉；6. 物件旋轉時，外面會出現紅色的圓形區域，在圓形區域內是XYZ軸的任意旋轉，在圓形區域外是針對Z軸的特定旋轉；7. ress any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。

8. Ctrl + Page up －－－－zoom inCtrl + Page down －－－－zoom outShift + 上下左右箭头－－－－rotateCtrl ＋上下左右箭头－－－－panCtrl ＋shift + 左右箭头－－－－rotateshift＋F3 －－work on specification treeshift ＋F2－－specification tree overviewMB3+Customize－－可自定义Alt+mb2 －－循环选择ctrl+u －－再生（装配时用的着）CTRL＋鼠标滚轮放大缩小特征树9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。

这样不仅避免了零件名字的重复，还可方便零件的保存；10. 公差标注：在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SIC H无法按要求进行标注，标出的是ф39 0.05的形式。

这时可以将公差类型设置为TOL-1. 0并用αCATIA Symbol字体标注。

CATIA快捷键等设置

CATIA快捷键等设置CATIA快捷键等设置 (Self-defined)一．键盘部分1.帮助F1――CATIA V5 帮助Shift+F1――这是什么？2.编辑Ctrl+Z――撤消Ctrl+C――复制Ctrl+X――剪切Del――删除# Shift+Enter――特性(properties)Ctrl+G――选择集...Ctrl+V――粘贴Ctrl+Y――重复(redo)3.工具Alt+F11――Visual Basic 编辑器...(物体选择器,键盘方向键可以选择目标)Alt+F8――宏...# Ctrl+Shift+U――定制...(定制工作台)4.文件Ctrl+S――保存Ctrl+O――打开..Ctrl+P――打印...Ctrl+N――新建...5.选择Ctrl+F――搜索..6.全部命令F8――Drop compass planeF5――Flip compass baseCtrl+A ――Flood SelectCtrl+I――Invert SelectF7――Reset compass to XYZF6――Set compass orientationF9――Stretch ViewCtrl+U ――UpdateShift+F2――规格概观F3――规格(隐藏目录树)Ctrl+D ――Fast Multi Instantiation Ctrl+E――Define Multi Instantiation... Ctrl+W――Group in new set以下全为自定义快捷键：7.视图Ctrl+KP_Add――放大Ctrl+KP_Subtract――缩小Ctrl+Shift+B――交换可见空间Ctrl+Shift+Z――夸大...Alt+P――平移Alt+F――适合全部Ctrl+Shift+F――全屏Alt+Z――缩放F2――缩放区域Alt +A――上一个视图Alt +D――下一个视图Ctrl+R――旋转Ctrl+B――隐藏／显示Ctrl+KP_0――全部折叠Ctrl+KP_1――展开第一个级别Ctrl+KP_2――展开第二个级别Ctrl+KP_3――展开所有级别Ctrl+Shift+V――已命名的视图...Ctrl+H ――转头Ctrl+T――透视Ctrl+Alt+F――飞行8.文件Ctrl+Shift+Q――关闭Ctrl+Shift+A――另存为...Ctrl+Shift+S――目录(发送到目录)Ctrl+Alt+S――全部保存Ctrl+Shift+D――桌面...9.全部命令Ctrl+Q――退出工作台(应用于退出草图)二．鼠标加键盘部分Alt+MC――视图平移Shift+MC――出现红色方块后拖拉Ctrl(先)+MC――视图放大缩小Ctrl+MC（先）――物件旋转 (圆形区域内绕XYZ轴的旋转，区域外Z轴旋转)三．设置CATIA初始工作目录工具――选项――常规――文档――文档环境――设置参数”DLName”行――“配置”添加所需的路径，再确定并将”DLName”设置为“当前状态”。

catia快捷键设置

1、按图一路径打开Custonize对话框（见图二）图一2、选择图二中的Commands项（见图三）图二3、移动图三左侧滚动条到最下方，选择AllCommands（见图四）图三4、用鼠标按压图四中的ShowProperties…按钮图四5、移动图五中右侧滚动条，来选择你要编辑的命令。

此时Accelerator:栏会反白（见图六）。

注：如果Accelerator:栏没有反白，说明catia不允许设置快捷方式。

图五6、图六中Accelerator栏下边有4个按钮，前三个代表计算机的Ctrl、Shift、Alt三个按键，后一个<Other...〉汇聚其他所有的按键（见图七--key滚动选图六图六反白图七7、图七所示，如果你要选择NewFrom的快捷方式是Ctrl+M两个健，操作方法是：先电击图七中Ctrl按键，然后点击Other按键，在Key滚动框内选择M，再按此时Accelerator栏内会出现〈Ctrl+M〉，确认无误后按〈HidePropertis8、推出Custonize 对话框对话框。

9、快捷方式设置完成。

catia快捷键设置

保存（最重要的一个）
ctrl+s（系统默认，别忘了随时保存）
新建
ctrl+n（系统默认）
打开ቤተ መጻሕፍቲ ባይዱ
ctrl+o（系统默认）
catia打开的各个窗口之间进行切换
Ctrl＋Tab （系统默认）
关闭catia当前的窗口
Ctrl＋F4（系统默认）
SP tree的缩放
Ctrl＋鼠标滚轮
重复上一次的操作
Ctrl＋Y（也可以双击命令图标）
catia常用快捷键设置
名称
快捷键
影藏/显示
ctrl+b
法线视图
ctrl+t
撤消
ctrl+z
隐藏目录树
F3
属性
Alt + Enter（系统默认）
凸台
ctrl+1
凹槽
ctrl+2
孔
ctrl+3
约束（草图中）
ctrl+4
在对话框中定义的约束（草图中）
ctrl+5
退出工作台
ctrl+q
插入几何体
ctrl+w
关闭当前对话框
Escape（系统默认）
打印命令
Ctrl+P（系统默认）
搜索
Ctrl+F（系统默认）
1：用鼠标指向某个封闭空心实体外表面，然后按键盘方向键，就可以选到内表面！ 2：先按 CTRL 再加中键是放大縮小先按中键再加CTRL 是是物件旋转
备注：上面设置了比较常用的快捷键，使用者也可以设置自己需要的快捷键，快捷键的组合也可以自主设定。
