北一大隈MAR H卧式加工中心维护手册 MCH R a

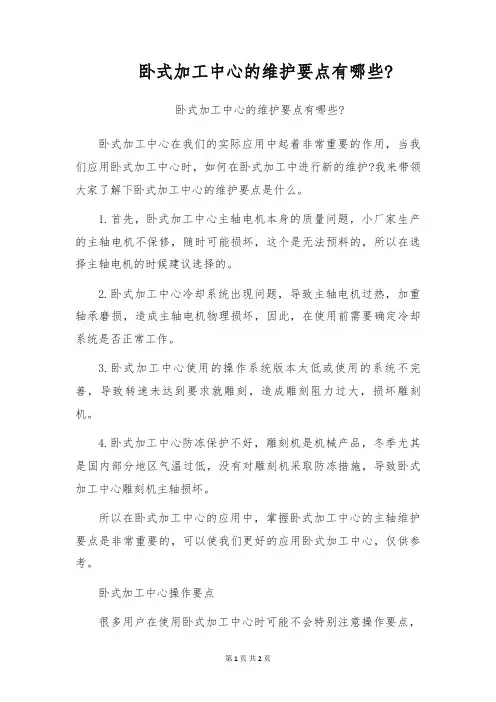

卧式加工中心的维护要点有哪些
卧式加工中心的维护要点有哪些?卧式加工中心的维护要点有哪些?卧式加工中心在我们的实际应用中起着非常重要的作用，当我们应用卧式加工中心时，如何在卧式加工中进行新的维护?我来带领大家了解下卧式加工中心的维护要点是什么。
1.首先，卧式加工中心主轴电机本身的质量问题，小厂家生产的主轴电机不保修，随时可能损坏，这个是无法预料的，所以在选择主轴电机的时候建议选择的。
2.卧式加工中心冷却系统出现问题，导致主轴电机过热，加重轴承磨损，造成主轴电机物理损坏，因此，在使用前需要确定冷却系统是否正常工作。
3.卧式加工中心使用的操作系统版本太低或使用的系统不完善，导致转速未达到要求就雕刻，造成雕刻阻力过大，损坏雕刻机。
4.卧式加工中心防冻保护不好，雕刻机是机械产品，冬季尤其是国内部分地区气温过低，没有对雕刻机采取防冻措施，导致卧式加工中心雕刻机主轴损坏。
所以在卧式加工中心的应用中，掌握卧式加工中心的主轴维护要点是非常重要的，可以使我们更好的应用卧式加工中心，仅供参考。
卧式加工中心操作要点很多用户在使用卧式加工中心时可能不会特别注意操作要点，一些细节问题往往会被忽略。
1.确保工件的加工内容在主轴的行程范围内完成。
2.尽量在一次装夹中完成所有的加工内容，当需要改变夹紧点时，要特别注意不要因为改变夹紧点而损害定位精度，如有必要，应在工艺文件中说明，夹具底面与工作台的接触应保证夹具底面的平面度在0.010.02毫米之间，表面粗糙度不大于Ra3.2um。
3.夹具应该具有尽可能少的部件和高刚度。
4.为了简化定位和安全，夹具的每个定位面相对于加工原点的坐标尺寸应为。
5.对于具有交互式工作台的加工中心，夹具设计防止由于工作台的移动、支撑、支承和旋转等运动而造成夹具和机床之间的空间干涉。
6.夹具应该尽可能地开放，并且夹紧元件的空间位置可以尽可能地低，安装夹具不能干扰工作步骤的刀具路径。
7.可以在短时间内拆卸下来，换成适合新工件的夹具，由于加工中心的辅助时间被压缩了一小段时间，支撑夹具的装卸不能占用太多时间。
卧式加工中心维护保养作业指导书、点检表
周季年ATC ◎APC◎◎◎◎◎9附件操作者批准审核编制操作者操作者生效日期3及刀库46液压系统及工作台④检查水箱及滤网是否堵塞,必要时彻底清理冷却系统7⑤清扫电气柜空调的滤网、风扇，要求无灰尘、油污，风扇运转正常②检查水箱过滤器、过滤布袋或隔板是否堵塞,必要时清理8排屑器①清理排屑器内外表面，要求无铁屑、杂物缠绕和堵塞②检查排屑器运转状况，要求排屑顺畅，无异响◎◎③清理液压站风冷却器翅片积蓄的灰尘与油污①检查各切削液冷却水泵运行是否正常，管路及接头有无渗漏◎XXXXXXXX机械有限公司卧式加工中心维护保养作业指导书编制部门执行部门适用类型③清扫主轴冷却机滤网的灰尘、油污(大隈)卧式加工中心图 示 （ 部 分 ）序号项目内容及要求 周 期责任人日月2主轴①清理主轴内外表面的杂物、铁屑或锈蚀。
②检查机床内外钣金防护罩工作时是否有松动现象或异常声响。
1机床内外②检查主轴定位块安装、刀具拉紧是否可靠③检查主轴高、中、低段旋转时是否平稳、有无异常噪音。
◎③清理各处防护门滑轨的杂物、铁屑，确保门开合顺畅、无冲击◎①清理清扫机床内外表面的灰尘、油污、黄袍及积存铁屑，及时清理废油收集盒。
◎操作者◎◎操作者◎①检查工作台抬起、落下、旋转和交换过程是否平稳、顺畅操作者◎◎操作者④检查液压油油质，清洗液压油箱和过滤器，必要时更换新油◎①检查ATC及刀库运行时动作是否平稳、顺畅，ATC夹刀是否可靠◎②清理托盘工作台表面及定位锥面的杂物、铁屑◎②清理换刀门滑轨的杂物、铁屑，确保门开合顺畅、无冲击③清理ATC及刀库（含待刀套）内外表面油污、铁屑修订标记修订人修订内容修订时间①检查系统压力是否正确，风冷却器电扇工作是否正常②检查润滑系统管路、接头是否渗漏或堵塞操作者②检查液压系统管路、接头是否渗漏◎◎5润滑①按润滑管理图检查各部位油位及压力是否合适，必要时加注指定润滑油/脂(润滑处加油前必须先清扫)。
操作者检查机床附件、备件是否齐全、清洁,如有缺失应及时上报◎◎◎7-⑤1-①1-②1-③2-①3-①3-③4-①、②5-①5-①7-②7-④8-①。
大隈奥柯玛系统维修安全操作及保养规程
大隈奥柯玛系统维修安全操作及保养规程前言大隈奥柯玛系统是一种常见的工业自动化控制系统，具有高效、稳定、可靠等优点，被广泛应用于各种工业领域。
为确保系统的正常运行，并保证操作人员的人身安全，本文将详细介绍大隈奥柯玛系统的维修、保养和安全操作规程。
维修安全操作规程维修前的准备工作在进行大隈奥柯玛系统的维修前，应对系统进行全面的检查，确定系统故障的具体位置和原因。
同时，在维修前应了解系统的运行原理、控制方式和安全措施。
为了确保维修人员的安全，应注意以下几点：1.维修前应检查工具和设备是否符合规范，确保使用安全可靠。
2.维修前应关闭控制系统电源，停机后等待至少5分钟，确保各电容器电量已经释放。
3.维修人员应使用防静电器材和工具，防止意外触电。
4.维修人员应认真阅读系统的技术文档和安全手册，确保操作规范。
维修过程中的安全操作1.如果维修人员需要进行高处维修作业，应坚决采取安全措施，如使用安全绳索、建立围栏等。
2.执行维修作业时，维修人员应将个人工具和设备存放在固定位置，确保操作过程中没有杂物存在。
3.维修人员应使用专门的工具或手套，避免意外触电。
4.在更换元器件时，必须使用与原器件相同的电气特性、形状、尺寸的器件。
更换后，应检查元器件的连接端是否干净，连接是否牢固。
5.在维修过程中，应特别注意安全隐患，如易燃易爆物品、有害气体等，严禁抽烟等不安全行为。
6.在维修完毕后，应对系统进行全面的测试，并进行工作记录。
维修后的清理工作1.维修完毕后，应对现场进行清理，将故障部件和工具用专门的垃圾袋收集起来，并分类妥善处理。
2.维修人员应对工作台面、工具器材进行清洁，以确保下次使用时的工作环境。
3.维修人员应检查维修现场，确保没有留下安全隐患。
保养规程大隈奥柯玛系统是一种长期运行的工业控制系统，必须在使用中进行定期的保养工作，以确保系统的高效、稳定运行。
以下是保养规程：1.定期清洁控制系统的集成电路板、连接器、插座、开关和接线端子，以除去灰尘、杂物和腐蚀物。

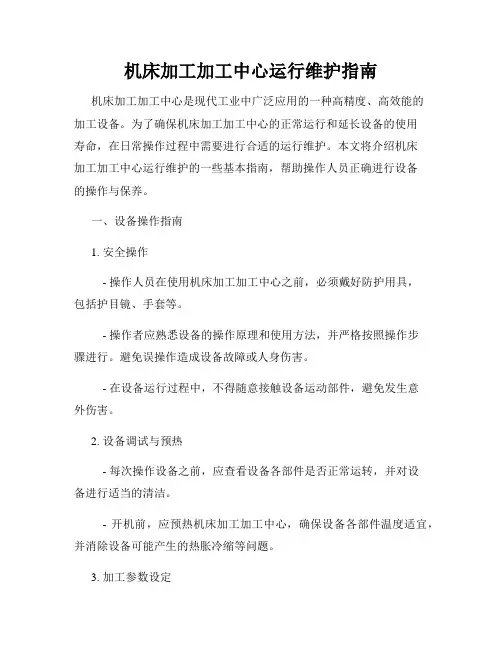

机床加工加工中心运行维护指南
机床加工加工中心运行维护指南机床加工加工中心是现代工业中广泛应用的一种高精度、高效能的加工设备。
为了确保机床加工加工中心的正常运行和延长设备的使用寿命，在日常操作过程中需要进行合适的运行维护。
本文将介绍机床加工加工中心运行维护的一些基本指南，帮助操作人员正确进行设备的操作与保养。
一、设备操作指南1. 安全操作- 操作人员在使用机床加工加工中心之前，必须戴好防护用具，包括护目镜、手套等。
- 操作者应熟悉设备的操作原理和使用方法，并严格按照操作步骤进行。
避免误操作造成设备故障或人身伤害。
- 在设备运行过程中，不得随意接触设备运动部件，避免发生意外伤害。
2. 设备调试与预热- 每次操作设备之前，应查看设备各部件是否正常运转，并对设备进行适当的清洁。
- 开机前，应预热机床加工加工中心，确保设备各部件温度适宜，并消除设备可能产生的热胀冷缩等问题。
3. 加工参数设定- 操作人员应根据加工工件的要求，合理设定机床加工加工中心的加工参数，包括刀具、进给速度、主轴转速等。
- 在设定加工参数时，应参考设备的使用手册，遵循制造商的要求，并根据实际情况进行调整。
4. 加工质量监控- 在加工加工过程中，操作人员应时刻关注加工质量，并密切监控机床加工加工中心的运行情况。
- 如发现加工质量不合格或设备运行异常，应及时采取措施，如调整加工参数、更换刀具等。
二、设备维护指南1. 设备清洁- 每天结束操作后，对机床加工加工中心进行清洁，包括设备的内部和外部。
- 清洁设备时，应使用合适的清洁剂，避免对设备产生腐蚀，并注意保护设备的表面涂层。
2. 润滑保养- 定期对机床加工加工中心进行润滑保养，保证设备各运动部件的正常工作。
- 使用合适的润滑剂，并按照润滑剂的使用说明进行操作，注意润滑剂的更换周期。
3. 非工作状态保护- 设备在非工作状态时，应采取适当的保护措施，如安装防尘罩、关闭电源等。
- 长时间不使用设备时，应进行设备的封存，包括对设备进行彻底清洁、润滑保养，并存放在干燥、通风的环境中。

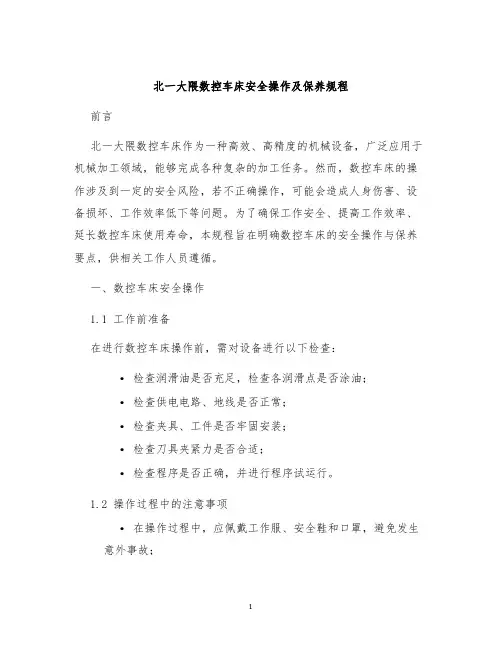

北一大隈数控车床安全操作及保养规程
北一大隈数控车床安全操作及保养规程前言北一大隈数控车床作为一种高效、高精度的机械设备，广泛应用于机械加工领域，能够完成各种复杂的加工任务。
然而，数控车床的操作涉及到一定的安全风险，若不正确操作，可能会造成人身伤害、设备损坏、工作效率低下等问题。
为了确保工作安全、提高工作效率、延长数控车床使用寿命，本规程旨在明确数控车床的安全操作与保养要点，供相关工作人员遵循。
一、数控车床安全操作1.1 工作前准备在进行数控车床操作前，需对设备进行以下检查：•检查润滑油是否充足，检查各润滑点是否涂油；•检查供电电路、地线是否正常；•检查夹具、工件是否牢固安装；•检查刀具夹紧力是否合适；•检查程序是否正确，并进行程序试运行。
1.2 操作过程中的注意事项•在操作过程中，应佩戴工作服、安全鞋和口罩，避免发生意外事故；•移动设备时，必须对设备进行安全锁定，确保设备不会意外滑移；•当加工高精度工件时，应定期检查数控车床各部位的加工精度，及时调整、更换需要维修的部件；•在机床操作时，不要将身体、手指伸入数控车床内部区域，以避免出现擦伤、夹挤等危险情况；•空转机床时，应提前调整加工速度，以避免数控车床发生突然停机、设备滑动等情况；•化学、毒性物质应妥善保管，避免污染设备和对人体造成危害。
1.3 应急措施在数控车床发生意外事故时，需立即终止设备操作并采取相应的应急措施：•切断可疑设备的电源；•及时拨打紧急电话联系工程技术员，并全面向技术员说明事件发生时间和具体情况；•若意外事故导致人员受伤，应及时将受伤人员送往就医点进行治疗。
二、数控车床保养规程2.1 设备保护•操作数控车床的工人需要保持手部与设备表面距离充足，增加设备表面的寿命。
•保持数控车床设备处于干燥的地方，避免设备受潮；•根据使用次数特性保养数控车床，及时更换有问题的部件，保障数控车床的长期安全使用；•每天工作结束后要对数控车床进行日常保养，对机器各处有润滑保护油脂的部分执行添加和清洁。
大隈数控车床安全操作及保养规程
大隈数控车床安全操作及保养规程一、前言大隈数控车床是一种高精度、高效率的机床，能满足各种零件的加工需求。
为确保机器正常运行，保证人员安全，减少设备故障及损坏，需对设备进行正确使用及维护保养。
本文将从安全操作及保养规程等方面为读者提供相关指导。
二、安全操作规程1. 机床操作人员的操作须知•操作人员应该熟悉机床各个部位的名称及用途。
•开始机床操作前应认真检查机床各个部位是否齐全，并检查相关接线是否连通、稳固。
•某些紧急刹车装置在出现异常时会自动启动，切勿手触，应使用紧急停车按钮。
•请务必确认机器的半自动状态或手动状态，否则，将极有可能造成巨大损失和意外伤害。
•操作人员在使用大隈数控车床进行生产时，应关注现场环境的安全和生产质量，切勿在机器运行过程中离开现场。
•填写并维护机床的相关记录。
2. 机床操作注意事项•操作人员在机床上操作期间，不得戴手套、戒指等带有装饰品的物品，也不得損坏机器顶盖等防护装置。
•带有金属头发带和其他松散头发的女性不得使用设备，同时，衣服上不允许留下任何固定物品，否则可能会卡在机器运转部件上。
•操作人员在操作过程中不得离开现场，以防发生意外。
•操作人员应仔细检查、确定工件与夹具是否正确安装，以保证后续机器操作的安全性。
•操作人员在切换加工程序时，需将触摸屏重新设定，避免产生误操作。
•操作人员在操作机床时，应留意紧急停车按钮的位置，以防需要紧急刹车操作时能够及时按下该按钮。
3. 机床操作禁忌事项•操作人员不得将手伸到机器内部或下方，防止发生意外损伤。
•禁止在机器正常操作期间进行任何形式的干预和打扰。
•严禁在焊接、气割、砂轮切削等地方使用机床，以免危及人身安全和机器的损坏。
•事先未经许可，不得拆卸机台上的任何零部件和紧固件。
•禁止在机器正常工作时，擅自拔掉或插入连接线口，避免出现接触不良和误操作的问题。
三、保养规程1. 机器日常保养•主轴头寿命有限，需用润滑油润滑，润滑油需根据所使用的操作机型而定，保证润滑效果，防止机器故障发生。
大隈车铣复合机安全操作及保养规程
大隈車銑複合機安全操作及保养规程本文档旨在为大隈車銑複合機用户提供安全操作和保养的指南，以确保機器的正常及安全的运行。
安全操作规程操作前准备在进行任何操作前，请确保您已经完全阅读并理解您的大隈車銑複合機的使用手册，并熟悉本文档中所列的所有安全操作规程。
此外，请注意以下几点：•请勿在疲劳或饥饿的状态下操作機器。
•在操作機器前，需要穿戴合格的劳动防护装备，如安全鞋、工作手套等。
•在操作機器前，请确保周围的工作区域是干净整洁的。
•在操作機器前，请注意检查机器周围是否有其他人员存在，以免造成意外伤害。
操作中规程•在操作大隈車銑複合機时，请遵循使用手册中的操作步骤。
•在操作機器前，请将机器打开并进行简单的预热，以确保機器运行正常。
•在操作機器时，请不要穿戴宽松的衣物或长发，以免被卷入機器内部造成意外伤害。
•在更换任何工具或更换工作件时，请先关闭機器，并拔掉电源插头。
•在更换工作件时，请确保工作件已经冷却，以免上面还有残留的热度造成伤害。
•在操作機器时，请不要将手伸进機器内部，以免被夹住或受伤。
•在操作機器期间，请保持警惕，以免异常情况发生。
操作后规程•在进行这一步骤前，请不要关闭機器，让機器运转至安全转速后再停止。
•在操作機器后，请清洁工具及工作台等等，以保持工作区域的整洁。
•在操作機器后，需要对定期更换機器零件进行检查，以确保机器长时间使用的正常运转。
•如果機器存在异常运行，则应该立即关闭機器，并联系专业维修人员。
保养规程日常保养每日工作结束后，需要对大隈車銑複合機进行以下日常保养：•清理機器表面及工作区域：用刷子将四周的碎屑和灰尘清理干净。
•加注润滑油：–在加油前，请先检查油位。
–加油时，请确保加入合适的润滑油，并按照润滑油的使用说明添加。
–在加入润滑剂后，通过手动操作機器几次，以确保润滑油在機器内均匀分布。
•用干净的布擦拭大隈車銑複合機，以保持機器的外表面亮洁并避免氧化等化学反应。
定期保养除了日常保养外，还需要定期保养：•定期更换润滑油及其它易损零部件（如普通刀、油封、轴套等）等。
北一大隈小车床安全操作及保养规程
北一大隈小车床安全操作及保养规程前言北一大隈小车床是一台常见的金属加工设备，广泛应用于机械、模具、电子等行业。
为了保障操作者的人身安全和设备的正常运转，制定本规程，明确小车床的安全操作和保养要求。
安全操作作业前准备在进行小车床操作之前，必须先进行以下准备工作：1.安装好刀具和夹具，检查是否紧固；2.检查马达电器、传动部件等是否正常，是否有异常声响；3.根据工件性质和要求，选择合适的切削速度和进给量；4.检查操作台、滑轨、导轨等是否清洁、涂油，是否有异物。
安全操作流程1.打开总电源开关前，要确认主轴是否处于停止状态，转速是否为0；2.打开总电源开关，按下电机启动按钮，观察主轴转动情况；3.调整刀具到工件位置，根据工件要求，设置切削深度或切削宽度；4.启动手柄，进行切削；5.作业结束后，按下电机停止按钮，关闭总电源开关。
安全操作注意事项1.操作前，必须戴好防护手套和安全眼镜；2.操作人员不得佩戴松散的衣服、首饰等物品；3.操作人员不得戴耳机、耳塞等影响听觉的物品；4.不要将手指、手部或其他身体部位伸入工作区域，禁止直接接触活动刀具；5.在操作过程中，必须严格遵循设备的安全操作流程。
保养维护日常保养1.在操作前，清洁并涂油导轨及滑轨等运动部位；2.操作过程中，注意及时清理加工完成的废料，尤其是对很小的切屑，防止对设备造成损害；3.结束操作后，及时清理机床上的加工液等液体，防止长时间积累对设备造成腐蚀。
定期保养1.对设备每个月进行一次全面的清洁和检查，检查传动部件、电气设备、液压系统等是否正常；2.每年对设备安全阀、液压阀、气压阀等进行维护和换新；3.定期为机器加注润滑剂，根据使用频率和润滑要求选择润滑剂类型和添加量。
总结北一大隈小车床是一款常用的金属加工设备，它的操作和保养对设备及人员安全都至关重要。
本规程详细介绍了小车床的安全操作流程和注意事项，以及日常和定期的保养要求，希望操作人员能够严格遵守，确保设备的正常运行和操作人员的人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Eeoemr3pl005
(1) 刀库与主轴的刀具夹，是按安全可靠标准设计的，但这并不排除刀具由于不可预见的原因而松动 和脱落的可能性。这时就会对人造成危险。所以 ATC 运转时不要触摸或接近 ATC 机构。
(2) 务必在手动中断模式下进行刀具的检查和更换。 (3) 因为刀库上附着的切屑会造成运转不良，所以应每隔适当的时间要清除切屑。不要使用压缩空气
安全 - 1 -
MCH4-003
安全注意事项
2. 接通电源之前应检查的项目
Eeoemr3pl003
(1) 关闭控制柜和操作面板的所有的门，以防止水、切屑和灰尘进入。 (2) 在起动机床之前，要绝对确保机床运动部件附近没有人逗留，并且机床周围没有障碍物。 (3) 接通电源时，首先打开主电源断路开关，然后再打开操作面板上的 「加电」开关。
表示与操作或使用相关的注意事项。
安全 - 4 -
指令
MCH4-003
指令
Eeoemr3an001
使用 NC 装置前，应仔细通读本手册，以确保正确使用。 本手册中解释了如何使用和维护 NC，以便使它能长期充分发挥其性能并保持加工精度。 必须特别重视本手册中的注意事项，使用 NC 前要仔细阅读，并确实完全理解。
如果冷却装置吹出很强的风，则指令电机正常。 • 外来空气入口是否堵塞？
如果堵塞，可用压缩空气清理。
安全 - 3 -
MCH4-003
安全注意事项
7. 一般注意事项
(1) 保持机床周围的整洁。
Eeoemr3pl008
(2) 工作时应穿戴合适的工作服，并且按照具有培训合格人员的指导进行工作。
(3) 操作人员应确保自己的衣服及头发不会被卷入机床。必须穿戴安全装备，如安全鞋、护目镜等。
6. 维护检查出现故障时的注意事项
Eeoemr3pl007
为了防止发生意外的事故，损坏机床等，当出现故障或进行维护检修时，务必按照下述各点进行处 理。 (1) 出现故障时，应按下操作面板上的紧急停机按钮，使机床停止运转。 (2) 应向负责维护的人员咨询，以决定要采取什么样的纠正措施。 (3) 如果两人或两人以上必须在一起工作，应约定一套信号，以便他们在每进行一个新加工步骤之前
3. 与操作相关的注意事项
Eeoemr3pl004
(1) 接通电源之后，按照本使用指令书中所述的日常检查步骤进行检查和调节。 (2) 所使用的工具的尺寸和型号应适合于所进行的工作和机床规格。不要使用严重磨损的工具，以免
造成事故。 (3) 当主轴转位正在进行时，无论出于任何理由都不得触摸主轴或刀具，因为在这种情况下主轴可能
1. 系统配置 ........................................................................................................................................ 1 2. I/O 链接及伺服链接 ....................................................................................................................... 2 3. 装置的结构和概述 ......................................................................................................................... 3
(4) 使用机床前，操作者必须仔细阅读使用手册，确实掌握正确的操作方法。
(5) 牢记紧急停机按钮的位置，以便随时随地都能马上按到该按钮。
(6) 不要接触控制面板、变压器、电机等的内部，因为内部含有高压接线端子和其它极危险的部件。
(7) 如果两人或两人以上必须在一起工作，应约定一套信号，以便他们在每进行一个新加工步骤之前 相互沟通，以确保安全。
8. 本手册中使用的符号
Eeoemr3pl009
本手册中使用以下警示符号来提醒对特别重要内容的注意。仔细阅读标有这些符号的指示并在工作中 遵照执行。
表示危险，紧迫如果不加以避免，则很可能导致死亡或严重伤害。
表示危险，如果不加以避免，则可能会导致死亡或严重伤害。
表示危险，如果不加以避免，将导致轻伤或设备设施损坏的危险。
a) 打开控制柜门之前，应关闭总电源断路开关。 b) 即便总电源断路开关已处于 OFF 的情况下， MCS 驱动装置 ( 伺服装置 / 主轴 ) 的中还会有残
留电荷，因此本装置上的任何工作只允许由维护人员进行。即使是维护人员也应严格遵守下述 注意事项。 • ( 伺服装置 / 主轴 )MCS 驱动装置
随时转动造成危险。 (4) 检查并确保工件和刀具安置牢靠。 (5) 切勿触摸正在旋转的工件或刀具，这很危险。 (6) 机床运行中不要试图用手清除切屑。这样做很危险。应先关闭机床，然后用毛刷或扫帚清除。 (7) 机床运转时安全装置缺一不可。非在必须时，在机床运转的情况下，不可拆除任何护罩。 (8) 每当安装或拆卸刀具之前，务必先关闭机床。 (9) 机床运转时，不要接近或触摸机床的运动部件。 (10) 不要用湿手触摸开关或按钮。这样做是非常危险的。 (11) 在开始操作时，当心不要扳错或按错面板上的开关或按钮。
残留电荷会在总电源开关关闭 2 分钟后释放完毕。 c) 控制柜中包括有 NC 装置，而该装置有一块印刷电路板，板上的存储器储存了机床的程序、参
数等。为了使该存储器中的内容在电源关闭的情况下也得以保存，该存储器由电池供电。存储 器的内容会因对印刷线路板处理不当而丢失，因此只能由维护人员处理印刷线路板。 (11) 控制柜的定期检查 a) 冷却装置的清洁 控制柜门内的冷却装置的作用是防止控制柜内的温度升高，以提高 NC 装置的可靠性。每隔三 个月检查以下事项。 • 冷却装置中的风扇电机是否工作正常？
相互沟通，以确保安全。 (4) 只使用规定的配件和保险丝。 (5) 起动检查或更换零件之前务必要关闭电源。 (6) 如果检查或维护中拆下了某些零部件，检修后应按原样安装，并用原螺栓等紧固件将其固定好。 (7) 如果检查需要使用测量仪表 ( 如电压的检查 )，应确认该仪表是校正好的。 (8) 控制柜及接线盒内不得放置易燃品或金属。 (9) 检查确保电缆和电线无破损。破损的电缆和电线会造成漏电和触电。 (10) 控制柜内部的维护
3-1. CPU 单元 .............................................................................................................................. 3 3-2. NC 机架 ................................................................................................................................ 4 3-3. NC PCB ................................................................................................................................ 4 3-4. 电源装置 ............................................................................................................................... 5 3-5. FieldNet 装置 (I/O 装置 ) ....................................................................................................... 6 3-6. MCS 驱动装置 .................................................................................................................... 11 3-7. 电机及位置编码器 ............................................................................................................... 11 3-8. 软驱 .................................................................................................................................... 11 3-9. 操作面板 ............................................................................................................................. 12 3-10. 冷却装置 ........................................................................................................................... 12 3-11. 控制柜 ............................................................................................................................... 12
