接口作业解答
微机原理及接口第九章作业答案
“微机系统原理与接口技术”第九章习题解答（部分）1. 什么是并行接口和串行接口？它们各有什么作用？答：并行接口是指接口与外设之间按字长传送数据的接口，即4位、8位或16位二进制位同时传送；而串行接口是指接口与外设之间依时间先后逐位传送数据的接口，即一个时刻只传送一个二进制位。
并行接口传送速度较快，但在远距离传送数据时成本高，损耗大，且平行数据线之间干扰大，所以并行接口一般适用于近距离的高速传送，而串行接口则适用于远距离传送。
2. 试画出8255A与8086CPU连接图，并说明8255A的A o、A i地址线与8086CPU的A i、A2地址线连接的原因。
答：8255A与8086CPU的连线图如下图所示：题9-2图8086系统有16根数据线，而8255只有8根数据线，为了软件读写方便，一般将8255 的8条数据线与8086的低8位数据线相连。
8086在进行数据传送时总是将总线低8位对应偶地址端口，因此8086CPU要求8255的4个端口地址必须为偶地址，即8086在寻址8255 时A0脚必须为低。
实际使用时，我们总是将8255的A0、A1脚分别接8086的A1、A2脚，而将8086的A0脚空出不接，并使8086访问8255时总是使用偶地址。
4. 简述8255A工作在方式1时，A组端口和B组端口工作在不同状态（输入或输出）时，C端口各位的作用。
注：带*的各中断允许信号由 C 口内部置位/复位操作设置，非引脚电平。
5. 用8255A控制12位A/D转换器，电路连接如下图所示。
设B 口工作于方式1输入，C 口上半部输入，A 口工作于方式0输入。
试编写8255A的初始化程序段和中断服务程序（注：CPU采用中断方式从8255A中读取转换后的数据）。
答：设8255的A、B、C及控制端口的地址分别为PORTA、POATB、PORTC和PCON，则一种可能的程序段实现如下：初始化8255AMOV AL,10011110B;设置8255A的工作方式控制字OUT PCON,ALMOV AL,00000101B;设置C 口置位復位控制字，使INTEA （PC2）为OUT PCON,AL;高电平，允许B 口中断MOV AL,00000010B;设置C 口置位/复位控制字，使PC1（IBF B）输出OUT PCON,AL；低电平，启动第一次A/D转换6. 用8255A作为CPU与打印机接口，8255的A 口工作于方式0,输出；C 口工作于方式0。
计算机原理与接口作业

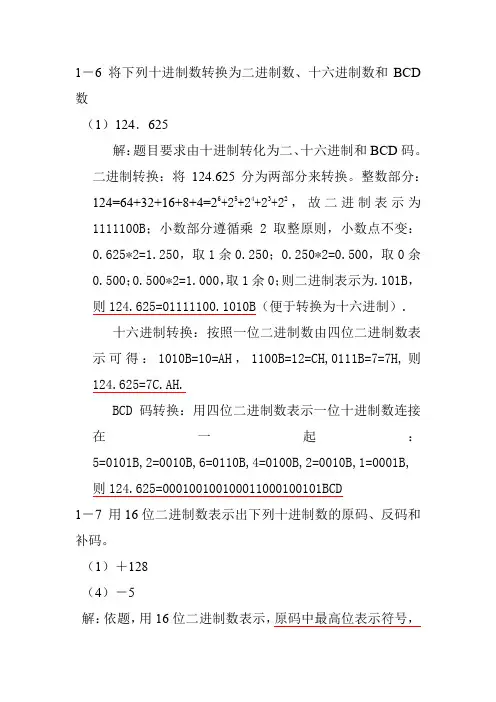

1－6 将下列十进制数转换为二进制数、十六进制数和BCD 数（1）124．625解：题目要求由十进制转化为二、十六进制和BCD码。
二进制转换：将124.625分为两部分来转换。
整数部分：124=64+32+16+8+4=26+25+24+23+22，故二进制表示为1111100B；小数部分遵循乘2取整原则，小数点不变：0.625*2=1.250，取1余0.250；0.250*2=0.500，取0余0.500；0.500*2=1.000，取1余0；则二进制表示为.101B，则124.625=01111100.1010B（便于转换为十六进制）.十六进制转换：按照一位二进制数由四位二进制数表示可得：1010B=10=AH，1100B=12=CH,0111B=7=7H,则124.625=7C.AH.BCD码转换：用四位二进制数表示一位十进制数连接在一起：5=0101B,2=0010B,6=0110B,4=0100B,2=0010B,1=0001B,则124.625=000100100100011000100101BCD1－7 用16位二进制数表示出下列十进制数的原码、反码和补码。
（1）＋128（4）－5解：依题，用16位二进制数表示，原码中最高位表示符号，正号为0，其余用二进制表示即可；正数的反码与补码与原码相同，负数的反码除符号外各位一律取反，其补码在反码最低位后加1；则+128：最高位为1，128=27，故其原码、反码和补码均为000000000010000000；-5：最高位为1，5=101B ，则其原码为1000000000000101，其反码为1111111111111010，其补码为11111111111110101.（1）+128 的原码和补码反码均为0000000100000000B （4）－5的原码为1000000000000101B ，反码为1111111111111010B ，补码为1111111111111011B 。
《机电接口技术》作业答案
《机电接口技术》作业答案作业一一、概念解释1．集成稳压器用半导体工艺和薄膜工艺将稳压电路中的二极管、三极管、电阻、电容等元件制作在同一半导体或绝缘基片上，形成具有稳压功能的集成电路。
2．极限参数是反映集成稳压器所能承受的最大的安全工作的条件。
3．工作参数反映集成稳压器能够正常工作的范围和必需的条件。
4．质量参数反映器件基本特性的参数。
5．DC/DC：利用调制技术将直流信号调制成调制脉冲信号，然后经过脉冲变压器隔离，再将脉冲变压器的输出信号经过整流滤波，最后输出隔离后的直流电压。
6．干扰来源以脉冲的形式进入控制系统，干扰窜入系统的渠道有3条，空间干扰、过程通道干扰、供电系统干扰。
7．接地设计的接地是抑制干扰的主要方法之一，有2个基本目的：1是消除各电路电流流经一公共地线阻抗所产生的噪声电压；2是避免磁场和地电位差的影响。
8．计算机控制系24页2二、简答题1．简述机电接口的作用。
第3页2．简述集成稳压器的工作原理及特点。
第5页3．简述计算机控制系统的接地原则。
第24页34．直流集成稳压电源的工作参数是什么？试给出三种工作参数。
第7页5．简述集成运算放大器的基本构成，并说明各部分的功能和作用。
第32~33页三、分析计算题1．说明图1的工作原理，并推导出电路的输出表达式。
图1 采用电阻升压法提高输出电压第10~11页42．下面叙述不正确的有： 4（1）高频电路应就近多点接地，低频电路应一点接地。
（2）交流地与信号地不能共用。
（3）浮地主要用于对电场的屏蔽。
（4）数字地是指传感器的地。
（5）高电平线和低电平线不要走同一条电缆。
作业二一、概念解释1．比例放大器39页2．差动放大器42页3．阈值电压43页4．PID控制76页5．开关电容滤波器94页6．有源滤波器82页7．频带宽度584页8．截止频率84页二、简述题1．简述固态继电器的主要性能特点。
64~65页2．简述信号隔离的意义。
55页3．简述有源滤波器的分类和相应功能特点。
吉大14秋学期《计算机接口技术》在线作业一满分答案
A.数据信息
B.控制信息
C.状态信息
D.以上三种都是
?
正确答案：D
13.中断控制方式的优点是（）。
A.提高CPU的利用率
B.提高CPU与外设的数据传送精度
C.提高CPU与外设的数据传送速度
D.减少外设的等待时间
?
正确答案：A
14. PC系列机，CPU响应非屏蔽中断时，其中断号( )
A.错误
B.正确
?
正确答案：B
5. 8255三个端口中只有端口A有输入锁存功能。
A.错误
B.正确
?
正确答案：A
D. A、B、C口均为方式0，输出
?
正确答案：C
3.串行通信主要用于( )
A.近距离通信系统
B.远程通信系统
C.并行通信系统
D.局域网通信系统
?
正确答案：B
4. PC机中，确定硬中断的服务程序入口地址的是（）。
A.主程序中的调用指令
B.主程序中的转移指令
C.中断控制器发出的类型码
D.中断控制器中的中断服务寄存器
?
正确答案：C
5.占用CPU时间最少的传送方式是（）。
A. DMA
B.中断
C.查询
D.无条件
?
正确答案：A
6. 8259A应用中，需对IR5，IR3进行屏蔽，操作命令字OCW1应写入（）。
A. D7H
B. 28H
C. 53H
D. 35H
?
正确答案：B
7.串行异步通信协议所规定的一帧数据中，允许最长的一帧数据共有》在线作业一
一,单选题
1.支持无条件传送方式的接口电路中，至少应包含（）。
接口作业答案
接口作业答案【第一周】通常在计算机内部，负数采用________表示。
A.原码 B.反码C.补码 D.ASCII 正确答案是： C8088一个正常的总线周期包含_________个T状态。
A.2 B.3 C.4 D.5 正确答案是： C计算机中的运算器和控制器集成在一块芯片上称为______ A.单板机 B.单片机C.系统芯片 D.微处理器正确答案是： D微型计算机各个部件之间是用_________连接起来的。
A.总线 B.CB C.AB D.DB 正确答案是： A酷睿微处理器具有_______数据线。
A.15 B.32C.64 D.40 正确答案是： C一个字节包含_______位二进制位。
A.8 B.16C.32 D.64 正确答案是： A一台计算机实际上是执行由______A.程序员编制的高级语言程序B.程序员编制的汇编语言程序C.用户编制的应用程序D.二进制码组成的机器指令正确答案是： DIA-32处理器中的中断请求信号为_________。
A.INTA# B.INTRC.GNT D.REQ#正确答案是： B在微机中，下列_________软件一定是开机第一个启动的。
A.Windows 7 B.金山毒霸C.360卫士 D.BIOS 正确答案是： D我们通常说XX微处理器是N位的微处理器，比如Core处理器是64位处理器，这个N 是由________决定的。
A.数据总线宽度B.地址总线宽度C.控制总线的信号线根数D.处理器内部一次可以处理的二进制数的位数正确答案是： D以下32位微处理器中________需要附加浮点协处理器。
A.386 B.486C.Pentium D.SandyBridge 正确答案是： AUSB端口、网口等是接在_______上的。
A.北桥 B.微处理器 C.ICH D.SIOLPC47B27X 正确答案是： C在现代微机系统中，传统的键盘、鼠标、串口、并口是直接接到______上的。
微机原理与接口技术作业答案
第二章作业P592.解：标志寄存器是16位的寄存器，但实际上8086只用到9位，其中的6位是状态标识位，3位是控制标识位。
状态标志位分别是CF，PF，AF，ZF，SF，和OF；控制标志位包括DF，IF，TF。
CF：进位标志位。
算数运算指令执行后，若运算结果的最高位产生进位或借位，则CF=1，否则CF=0。
PF：奇偶标志位。
反应计算结果中1的个数是偶数还是奇数。
若运算结果的低8位中含有偶数个1，则PF=1；否则PF=0.AF：辅助进位标志。
算数运算指令执行后，若运算结果的低4位向高4位产生进位或借位，则AF=1；否则AF=0.ZF：零标志位。
若指令运算结果为0，则ZF=1；否则ZF=0。
SF：符号标志位。
它与运算结果最高位相同。
OF：溢出标志位。
当补码运算有溢出时，OF=1；否则OF=0。
DF：方向标志位。
用于串操作指令，指令字符串处理时的方向。
IF：中断允许标志位。
用来控制8086是否允许接收外部中断请求。
TF：单步标志位。
它是为调试程序而设定的陷阱控制位。
4.解：①由于8086微处理器的内部结构是16位的原因，在访问储存器时，Y无法直接提供储存器的20位物理地址，采用分段管理办法可形成超过16位的存储器物理地址，扩大对存储器的寻址范围(1MB，20位地址)。
②每个逻辑段的容量≤64k；③由于存储器是16位的，能储存的最大值为2的16次方=64KB8解：物理地址：PA=（CS）×1OH＋（IP）=20350H9解:∵70A0H:DDF6H为第一个字，16个字是3个字节；∴首字单元的物理地址=70A00H+DDF6H=7E7F6H末地址=首地址+（字数-1）*2=首地址+（20H-2）∴末字单元的物理地址为7E814H。
14解：最大可寻址储存空间是4GB，虚拟储存空间是64TB；区别是：4GB的内存空间可以处理多个任务，而虚拟储存空间内可以自由编程，使得具有较小内存空间的系统运行大容量的程序。
接口技术作业2-地址译码
第3章I/O端口地址译码技术作业1、什么是I/O端口在一个接口电路中一般拥有几种端口2、I/O端口是I/O接口电路中能被CPU直接访问的寄存器。
在一个接口电路中一般拥有：命令端口、状态端口和数据端口。
2、图1是一个固定式I/O端口地址译码电路，试根据图中地址线的分配，写出输出端的地址。
图1 固定式I/O端口地址译码电路输出端低电平有效，根据图1有：地址线0 0 A9 A8 A7 A6 A5 A4 A3 A2 A1 A0二进制 1 0 1 1 1 1 1 0 0 0十六进制 2 F 8所以，输出端的值：2F8H3、图2是某微机实验平台板的I/O端口地址译码电路。
若将DIP开关状态设置为：S0和S1合上（ON），S3和S4断开（OFF），试指出74LS138的输出端地址范围。
图2 使用比较器的可选式译码电路从图2中可以看出，当S0断开时，其值为1（高电平），A6必须为0，对应的异或门输出才会是1,；同样，当S1合上时，其值为0（高电平），A7必须为1，对应的异或门输出才会是1；类推，S2合上，S3断开时，A8，A9必须为1，0。
即当S2和S1合上，S3和S0断开时，译码电路输入地址线的值地址线0 0 A9 A8 A7 A6 A5 A4 A3 A2 A1 A0二进制 0 1 1 0 片选片内端口寻址十六进制 0~7H 0~7H所以，CS0地址为：180H~187H共8个端口地址。
CS1地址为：188H~18FH共8个端口地址。
CS2地址为：190H~197H共8个端口地址。
CS3地址为：198H~19FH共8个端口地址。
CS4地址为：1A0H~1A7H共8个端口地址。
CS5地址为：1A8H~1AFH共8个端口地址。
CS6地址为：1B0H~1B7H共8个端口地址。
CS7地址为：1B8H~1BFH共8个端口地址。
微机接口作业及答案
《微型计算机原理与接口技术》部分作业及补充题参考答案第7章存储器系统P2176.某SRAM存储芯片，其字位结构为512K×8bit，试问其地址、数据引脚各是多少个？答：∵219＝512K，所以地址引脚需19根；数据引脚需8根（8bit）。
8.现有1024×1bit的存储芯片，若用它组成容量为16K×8bit的存储器。
试求：（1）实现该存储器所需的芯片数量答：(16K×8bit)/(1K×1bit)=128片（2）该存储器所需地址的地址码总位数是多少？其中几位选片？几位用作片内地址？答：∵214 ＝16K，所以地址码总位数为14位。
而1024×1bit存储芯片需要地址10位，因此选片地址为4位，片内地址为10位。
第8章输入/输出系统P2442．接口电路的作用是什么？I/O接口应具备哪些功能？参见教材P2193．什么是端口？端口有几类？参见教材P220 8.1.2 输入输出端口4．I/O端口有哪两种编址方式？PC系列机采用哪种编址方式？答：I/O端口和存储单元统一编址及I/O端口独立编址两种。
PC机采用I/O端口独立编址。
7. 定时/计数器的3个通道在PC系列机中是如何应用的？答：0＃计数器用于系统时钟中断；1＃计数器用于动态存储器刷新定时；2＃计数器用于发声系统音调控制。
10．系统机定时/计数器的通道0定时周期最长是多少？要实现长时间定时,应采取什么措施？如果采用外扩8254定时/计数器实现长时间定时，应采取哪些措施？答：系统机定时/计数器通道0定时周期最长是55ms。
要实现长时间定时，只能使用 INT 1CH 中断的方法，通过对预先设定的中断次数进行计数，达到n倍55ms的定时目的。
采用外扩8254，可以使用三个通道硬件级联的方法实现长时间定时。
补充题：设PC 系统机外扩了一片8254 及相应的实验电路。
(1) 根据由门电路构成的译码电路，分析出该片8254 的四个端口地址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业1（第二章）1、8086系统中，设段寄存器CS=1200H，指令指针寄存器IP=FF00H，此时指令的物理地址为多少，指向此地址的CS和IP值是唯一的吗解：物理地址=12000H+FF00H=21F00H，不唯一。
2、T1状态下，8086的数据/地址线上是什么信息，用哪个信号将此信息锁存起来解答：地址信息，ALE地址锁存信号。
4、若CS=A000H，求当前代码段在存储器中的物理地址范围是什么若数据段位于52000H到61FFFH的64K范围内，问DS=解答:A0000H—AFFFFH; 5200H5、若当前SS=3500H,SP=0800H,说明堆栈段在存储器中的物理地址，若此时入栈10个字节，SP内容是什么若再出栈6个字节，SP为什么值解答: 35800H，入栈10 个字节，(SP)=7F6H，出栈6个字节后(SP)=7FCH6、某程序数据段中存放了两个字，1EE5H和2A8CH，已知（DS）=7850H，数据存放的偏移地址为3121H及285AH。
试画图说明它们在存储器中的存放情况，若要读取这两个字，需要对存储器进行几次操作解答: 7850:3121H -> E5H7850:3122H -> 1EH 两次7850:285AH -> 8CH7850:285BH -> 2AH 一次作业2：（第五章）1、某一个微机系统中，有8块I/O接口芯片，每个芯片占有8个端口地址，若起始地址为9000H，8块芯片的地址连续分布，用74LS138作译码器，试画出端口译码电话，并说明每块芯片的端口地址范围。
作业3：（第七章）1、已知：SP=0100H、SS=0500H、PSW=0240H,在存储单元中已有内容为（00024）=0060H、（00026H）=1000H，在（0800H：00A0H）中有中断指令INT 9。
试问,执行INT 9指令后，SS、SP、CS、IP、PSW的内容是什么栈顶的三个字是什么解答: CPU响应外部中断的流程：1.从数据总线上取中断类型号；9H2.将PSW入栈；SP=00FEH3.保护断点，即将CS、IP入栈 SP=00FAH4.对PSW中的IF、TF位清0，禁止外部中断和单步中断5.找到中断向量，转入相应中断服务子程序中断向量：9H*4=24H取（4n）中的内容IP,取(4n+2)中的内容CSCS：IP在（00024H）中，CS：IP为1000H：0060H6.中断结束后弹出IP、CS和PSW，返回主程序断点处推入栈中的三个字分别为：PSW 0240H，CS 0800H，IP 00A2H (A2,00,00,08,40,02) CS：IP=1000H：60H，SP=FAH，PSW=0040H2、中断向量指什么，放在哪里，对应8086的1CH的中断向量存放在哪里，如果1CH的中断处理程序从5110H：2030H开始，则中断向量应怎样存放解答:中断服务程序的入口地址，00000H—003FFH，1CH*4=70H，0070开始30 20 10 51 3、假如外设A1、A2、A3、A4、A5按优先级排列，外设A1优先级最高，按下列提问，说明中断处理的运行次序，（中断服务程序中有STI指令）（1）外设A3，A4同时发中断请求；（2）外设A3中断处理中，外设A1发中断请求；（3）外设A1中断处理未完成前，发出EOI结束命令，外设A5发中断请求。
解答:3、某系统中有3片8259A级联使用，1片为8259A主片，2片为8259A从片，从片接入8259A 主片的IR2和IR5端，并且当前8259A主片的IR3及两片8259A从片的IR4各接有一个外部中断源。
中断类型基号分别为80H、90H、A0H、中断入口段基址在2000H，偏移地址分别为1800H、2800H、3800H、主片8259A的端口地址为CCF8H、CCFAH。
一片8259A从片的端口地址为FEE8H、FEEAH，另一片为FEECH、FEEEH。
中断采用电平触发，完全嵌套工作方式，普通EOI结束。
（1）画出硬件连接图；（2）编写初始化程序。
•解答: 中断向量形成（将3个中断入口地址写入中断向量表）MOV AX，2000HMOV DS，AXMOV DX，1800HMOV AL，83HMOV AH，25HINT 21HMOV DX，2800HMOV AL，94HMOV AH，25HINT 21HMOV DX，3800HMOV AL，A4HMOV AH，25HINT 21•主片初始化MOV AL，00011001B ；定义ICW1MOV DX，0CCF8HOUT DX，ALMOV AL，80H ；定义ICW2 MOV DX，0CCFAHOUT DX，ALMOV AL，00100100B ；定义ICW3OUT DX，ALMOV AL，00010001 B ；定义ICW4MOV AL，B ；定义OCW1OUT DX，AL主片的中断结束命令：MOV AL，20H ；定义OCW2 MOV DX，0CCF8HOUT DX，AL•从片1初始化MOV AL，00011001B ；定义ICW1MOV DX，0FEE8HOUT DX，ALMOV AL，90H ；定义ICW2MOV DX，0FEEAHOUT DX，ALMOV AL，00000010B ；定义ICW3OUT DX，ALMOV AL，00000001B ；定义ICW4OUT DX，ALMOV AL，B ；定义OCW1OUT DX，AL从片1的中断结束命令：MOV AL，20HMOV DX，0FEE8HOUT DX，AL•从片2初始化MOV AL，00011001B ；定义ICW1MOV DX，0FEECHMOV AL，0A0H ；定义ICW2MOV DX，0FEEEHOUT DX，ALMOV AL，00000101B ；定义ICW3OUT DX，ALMOV AL，00000001B ；定义ICW4OUT DX，ALMOV AL，B ；定义OCW1OUT DX，AL从片2的中断结束命令：MOV AL，20HMOV DX，0FEECHOUT DX，AL作业4：（第九章）1、设8253的通道0~2和控制端口的地址分别为300H、302H、304H和306H，定义通道0工作在方式3，CLK0=2MHz。
试编写初始化程序，并画出硬件连线图。
要求通道0输出的方波，通道1用通道0的输出作计数脉冲，输出频率为300Hz的序列负脉冲，通道2每秒钟向CPU发50次中断请求。
解答:控制端口：306Ha)通道0i.地址：300H；CLK0=2MHz；输出的方波ii.工作在方式3；iii.N0=2MHz/ = 1333b)通道1i.地址：302H； CLK1= OUT0；输出300Hz的序列负脉冲；ii.工作在方式 2 ；iii.N1=300Hz=5c)通道2i.地址：304H；CLK2= 系统时钟；每秒向CPU发50次中断请求；ii.输出工作在方式3；iii.N2= 2MHz/50 = 40000 = 9840H;iv.或OUT0 接CLK2 ,则N2=300/50=6 或OUT1 接CLK2 ,则N2=50=30初始化程序计数器0：MOV AL，37HMOV DX,306HOUT DX, ALMOV DX, 300HMOV AL，33HOUT DX，ALMOV AL，13HOUT DX，AL计数器1：MOV AL，55HMOV DX , 306HOUT DX ，ALMOV AL ，05HMOV DX, 302HOUT DX ，AL计数器2：MOV AL ，0B6H (95H)MOV DX , 306HOUT DX ，ALMOV DX , 304HMOV AX ，9840H (6 或30)OUT DX ，ALMOV AL ，AHOUT DX ，AL2、某微机系统中，8253的端口首地址为40H ，时钟频率5MHz ，要求通道0输出方波，使计算机每秒钟产生次中断；通道1每隔15us 向8237A 提出一次DMA 请求；通道2输出频率为2000Hz 的方波，使编写8253的初始化程序，并画出有关的硬件连接图解答:• 控制端口：43H• 通道0• 地址：40H ；CLK0=5MHz ；输出的方波• 工作在方式3；• N0=5MHz/ = 274725 >>65536因此必须采用级连的方案来解决这个问题• 将频率5MHz 的时钟信号加在CLK0端并让通道0工作于方式2，若选N0=274，则• 再把OUT0连接到CLK1，并使通道1工作于方式3，为0527418248OUT f MHz Hz==118.2OUT f Hz=使 ，应取时间常数初始化程序计数器0：MOV AL ，35HOUT 43H ，ALMOV AL ，74HOUT 40H ，ALMOV AL ，02HOUT 40H ，AL计数器1：MOV AL ，77HOUT 43H ，ALMOV AL ，03HOUT 41H ，ALMOV AL ，10HOUT 41H ，AL3、设某系统中8254芯片的基地址为F0H ，在对3个通道编程时，都设为先读写低8位，后读写高8位，试编程完成下列工作：对通道0-2的计数值进行锁存并读出来对通道2的状态值进行锁存并读出来1111824818.21003CLK OUT N f f Hz Hz ===解答:通道0~2地址：0F0~0F2H，控制端口：0F3H对通道0~2的计数值进行锁存并读出来：MOV AL，0DEHOUT F3H，ALMOV DX，0F0HIN AL，DXMOV DX，0F1HIN AL，DXMOV DX，0F2HIN AL，DX对通道2状态值锁存并读出：MOV AL，0E8HMOV DX，0F3HIN AL，DX作业5：（第六章）1、若某一终端以2400波特的速率发送异步串行数据，发送1位需要多少时间假如一个字符包含7个数据位、1个奇偶校验位、1个停止位，发送1个字符需要多少时间解答: (1) 1/2400 (2) 1/2400*102、若8251A以9600波特的速率发送数据，波特率因子为16，发送时钟TxC频率为多少解答: =9600*16=153600BPS3、若8251A的端口地址为FF0H，FF2H，要求8251A工作于异步工作方式，波特率因子为16，有7个数据位，1个奇校验位，1个停止位，试对8251A进行初始化编程。
解答: MOV DX,0FF2HMOV AL,7AHOUT DX,ALMOV AL,03HOUT DX,AL4、某微机系统用串行方式接收外设送来的数据，再把数据送到CRT去显示，若波特率为1200，波特率因子为16，用8253产生收发时钟，系统时钟频率为5MHz，收发数据个数为COUNT，数据存放到数据段中以BUFFER为始址的内存单元中。
