2021年防雷引下线技术交底记录
2、接地体核验：
接地体安装完毕后，应及时请临理单位进行隐检核验（签署审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。接地电阻应及时
接受交底人：
建 筑 安 装 工 程
技 术 交 底 单
施工单位：广西恒宇建设集团有限公司 填发日期：年月日
2、现浇砼内敷设不必做防腐处理。
3、主筋搭接处按地线要求焊接，当主筋对焊时接头处可不焊跨接线及其它的焊接处理。
4、每层各引下线焊接后，隐蔽前，均应请有关人员进行隐检，同时应填写隐检记录。
（三）支架安装
1、支架应有燕尾，角钢支架埋置深度不小于100mm，扁钢和钢支架不小于90mm。
2、防雷装置的到架顶部应距建筑物表面100mm。
三、工艺流程
接地体→引下线→支架→避雷带→避雷针
四、操作工艺
（一）接地体的安装
1、接地体安装有关规定：
（1）接地体顶面埋设深度应符合要求。当无要求时，不应小于0.6m。（2）垂直接地体的间距不应小于其长度的3-5倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于5m。
（3）接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等。
（三）避雷带安装
1、所采用材料有合格证的镀锌圆钢φ10。
2、避雷线弯曲不得小于90°，弯曲半径不得小于圆钢的10倍。
3、将调直的避雷线运到安装地点安装到有燕尾的支架上固定。
4、将避雷带与其6处引下线焊接好，涂好银粉漆。
（四）避雷针制作安装
1、避雷针采用φ12镀锌圆钢制作针尖垂直安装牢固在避雷带上。
2、建筑物上的所有金属必须与避雷带连成一个整体。
3、支架水平间距不大于1m，各间距应均匀，允许偏差30mm，转角处两边的支架距转角中心不大于250mm。
4、埋设支架所用的水泥砂浆，其配合比应不低于1：2。
5、支架的安装应可能随结构施工预埋。
6、根据设计要求进行弹线和分档定位。
7、先埋设一直线上的两支架，再用铅丝拉直线分档埋设，然后用砂浆找平其它支架。
建设单位
中共崇左市委政法委员会
单位工程名称
崇左市边境维稳应急指挥中心主楼
工程部位
防雷引下线
交底人
交
底
内容Leabharlann 技术交底内容：进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；
（二）引下线暗敷设
1、得用柱主筋作为引下线，每条引下线不得少于两根主筋，每根主筋直径不能小于12。根据图纸要求共6处，在每层构造柱绑扎完毕后搭接焊2根柱主筋，（电渣焊的柱主筋除外），然后再点焊一箍筋四角与柱四角主筋焊接，以免错焊造成断路。
建 筑 安 装 工 程
欧阳光明（2021.03.07）
技 术 交 底 单
施工单位：广西恒宇建设集团有限公司填发日期：年月日
建设单位
中共崇左市委政法委员会
单位工程名称
崇左市边境维稳应急指挥中心主楼
工程部位
防雷引下线
交底人
交
底
内
容
技术交底内容：
一、施工准备：
（一）作业条件：
1、接地体安装：根据利用两条不少于φ16基础梁钢筋焊接成回路。
3、安装完后把避雷针涂银粉。
接受交底人：
2、电焊条、氧气、乙炔、沥青油、砼支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
（三）主要机具
1、常用电工工具：手锤、钢锯、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、气焊工具等。
二、质量要求
质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。
2、防雷引下线暗敷设：利用主筋作引下线时，钢筋绑扎完毕。
3、避雷网安装：A、支架安装完毕。B、具备调直场地和垂直运输条件。C、接地体与引下线必须做完。
4、避雷针安装：A、接地体及引下线必须安装完毕。B、需要脚手架处，脚手架搭设完毕。C、土建结构工程已完，并随结构施工做完预埋件。
（二）材料要求
1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。
防雷接地施工安全技术交底记录
防雷接地施工安全技术交底记录安全技术交底记录日期：年月日单位（子单位）工程名称：分部（子分部）工程名称：施工单位：交底人：交底内容：1.安全生产1) 进入工地必须做到“三宝”，杜绝“三违”“五大伤害”。
“三宝”指能够合理正确地利用三宝（安全帽、安全带、安全网）。
进入施工现场必须戴好安全帽，2m以上高空危险作业必须系好安全带。
“三违”是指违章指挥、违章作业、违反劳动纪律等现象必须杜绝！“五大伤害”高处坠落、触电、物体打击、机械伤害、坍塌等情况不允许出现。
2) 特种作业人员、机械操作人员必须经过培训、考核，持证上岗。
3) 机械、电气设备操作人员一定要遵守操作规程，严禁违章作业和坐、靠在机械上休息。
4) 施工现场“四不伤害”即：不伤害他人、不伤害自己、不伤害别人、不被别人伤害、保护他人不受伤害。
5) 施工过程中要注意自我保护，严禁冒险作业、违章作业。
2.文明施工进入施工现场必须戴好安全帽、扣好帽带。
施工现场严禁吸烟、随地大小便等。
在现场施工必须做到工完场清，施工材料、垃圾及时清理，材料堆放必须在指定位置，并分类堆码整齐。
确保工地文明施工形象。
3.电工作业安全事项1) 电工作业必须经专业安全技术培训，考试合格。
非电工严禁进行电气作业。
2) 电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。
3) 所有绝缘、检测工具应妥善保管，严禁他用，并应定期检查、校验。
保证正确可靠接地或接零。
所有接地或接零处，必须保证可靠电气连接。
保护零线PE必须采用绿／黄双色线，严格与相线、工作零线相区别，不得混用。
4) 电气设备的装置、安装、防护、使用、维修必须符合《施工现场临时用电安全技术规范》（46-2012）的要求。
4.焊工作业安全事项1) 严格遵守“十不烧”规程操作。
2.在操作前，需要检查所有工具、电焊机、电源开关及线路是否正常，同时金属外壳需要安全可靠接地，进出线应该有完整的防护罩，进出线端应该用铜接头焊牢。
3.每台电焊机都应该有专用电源控制开关，开关的保险丝容量应该为该机的1.5倍。
防雷引下线、等电位焊接技术交底
：
编制人
交底人
审核
三、操作工艺
1、自然基础接地体安装
①利用底板钢筋做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
2、接地体核验
接地体安装完毕后，应及时请质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土或者浇砼，最后，应摇测接地电阻。并做好记录。
3、等电位联结
①等电位联结内各联结导体间连接可采用焊接，也可采用螺栓连接。等电位端子箱内应采用螺栓连接，以便于进行定期检测。
②等电位联结线可采用BV-4mm2塑铜线穿管暗敷设，也可采用-25x4镀锌扁钢或Φ8镀锌圆钢暗敷设，等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。
按照设计图纸在厨房、卫生间相应位置设置局部等电位端子箱，端子箱通过等电位联结线与电气竖井内等电位联结干线或避雷引下线连接。厨房、卫生间内金属地漏、下水管道等设备通过等电位联结线与局部等电位端子箱连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。
防雷引下线、等电位焊接技术交底
等电位焊接技术交底
等电位焊接技术交底
交底依据
行业规范
工程名称
交底日期
施工单位
分项工程名称
等电位焊接
交底内容：
一、施工准备
（一）作业条件
1、接地体安装：
利用底板及构造柱主钢筋焊接镀锌扁铁做等电位接地体
二、质量要求
1、主控项目
①利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
防雷检测安全技术交底记录模板
#### 一、基本信息1. 交底单位：（填写单位名称）2. 交底时间：（填写具体日期）3. 交底地点：（填写具体地点）4. 交底人：（填写交底人姓名及职务）5. 接收人：（填写接收人姓名及职务）#### 二、交底内容1. 防雷检测的目的与意义：- 提高建筑物和设备的安全性能，防止雷击事故的发生。
- 保障人员生命财产安全，减少经济损失。
- 遵循国家相关法规和标准，确保防雷设施的有效性。
2. 防雷检测的依据：- 《建筑物防雷装置检测技术规范》GB/T 21431—2015- 《建筑物防雷设计规范》GB 50057-2010- 《建筑物电子信息系统防雷设计规范》GB50343—2012- 《建筑物防雷工程与质量验收规范》GB50601—20103. 防雷检测的范围与内容：- 接闪器检测：包括网格尺寸、规格、隐蔽工程记录、与屋顶外露金属连接、位置、焊接质量等。
- 引下线检测：包括布置形式、平均距离、数量、测试点数量、与接闪器连接过渡电阻等。
- 接地装置检测：包括隐蔽工程记录、填土情况、与其它独立接地体距离、工频接地电阻等。
- 避雷器检测：包括工作状态、放电次数、绝缘电阻、泄漏电流等。
4. 防雷检测的程序与步骤：- 检测前准备：了解被检测建筑物的基本情况，查阅相关资料。
- 现场检测：按照检测项目和方法进行现场检测。
- 数据分析：对检测数据进行整理和分析，评估防雷设施的有效性。
- 检测报告：撰写检测报告，提出改进建议。
#### 三、安全注意事项1. 安全防护：- 检测人员应穿戴适当的个人防护装备，如安全帽、防滑鞋、绝缘手套等。
- 检测现场应设置安全警示标志，确保人员安全。
2. 操作规程：- 检测设备应经过专业计量机构检定，确保检测数据的准确性。
- 检测人员应严格按照操作规程进行检测，确保检测过程安全。
3. 应急处理：- 检测过程中如发现异常情况，应立即停止检测，采取应急措施。
- 如发生安全事故，应立即上报相关部门，并采取相应措施进行处理。
避雷引下线敷设安全技术交底
(3)雨雪天气．禁止在室外进行电焊作业．
(4)在高空进行避冒引下线施工时，必须佩戴安全带。
(5)进行大型避雷针安装时，应制定相应方案，防止倾斜倒塌。
(6)油漆作业结束后．应及时回收油漆包装材料。
(7)电气焊作业时应采取相应防护措施．避免弧光伤害．
(8)防雷装置应从接地体往上安装，注意要及时接地。在雷雨季节前要进行接地电阻测试，确保接地安全。
避雷引下线敷设安全技术交底
工程名称：
施工单位
建设单位分项工Βιβλιοθήκη 名称作业部位交底部门
交底人
施工期限
年月日至年月日
接受交底班组或员工签名：
交底内容：
(1)进行电焊作业时．电焊机应符合相关规定并使用专用闸箱．必须做到持证上岗，施工前清理易燃易爆物品。设专门看火人及相应灭火器具．
(2)进行气焊作业时，氧气、乙炔瓶放置间距应大干5m，设有检测合格的氧气瓶、乙炔表并设防回火装量，同时必须做到持证上岗，设专门看火人及相应灭火器具。
防雷接地技术交底记录大全
防雷接地技术交底记录大全一、项目名称：XXX工程防雷接地系统施工技术交底项目概况：该工程位于XXX地区，建筑面积XXXX平方米，主要建筑物包括XXX 楼、XXX楼和配套设施。
二、施工内容：1.防雷接地的目的是为了保护主要建筑物和设备免受雷电攻击，确保人身和财产安全。
2.防雷接地系统的组成包括：接闪器、接地体、接地引下线、地网和接地装置等。
3.施工包括接闪器的安装、接地体的埋设、接地引下线的铺设和地网的布置。
三、施工步骤：1.建立接地系统施工组织，明确责任分工和安全措施。
2.定位接闪器的位置，确保其与建筑物形成65°的夹角，并使用卡箍固定。
3.定位接地体的位置，根据设计要求确定接地体的数量和深度，并使用重锤或挖掘机进行打桩或挖掘。
4.进行接地体的安装，确保安装时接触面积充足，使用镀锌铜棒与接地体连接。
5.铺设接地引下线，使用规定断面的铜排或铜牌进行铺设，并与接地体和接闪器相连接。
6.设置地网，根据建筑物周围的实际情况进行地网的布置，使用镀锌铜排或铝棒进行焊接。
7.安装接地装置，将接地装置与地网相连接，并确保接地装置在地下埋设。
8.检测接地系统的接地电阻值，确保达到设计要求。
9.编制施工技术交底记录。
四、安全注意事项：1.施工人员必须佩戴好安全帽、防护鞋和其他个人防护装备，并进行必要的安全培训。
2.施工现场必须设立明显的安全警示标志，禁止未经许可的人员进入施工区域。
3.施工现场应保持整洁，及时清理施工废料和杂物。
4.施工设备必须经过检验和维护，确保其正常运行。
5.施工人员必须按照施工组织计划进行施工，严禁超过规定的作业范围。
五、施工质量要求：1.施工必须按照设计图纸和规范要求进行，保证接地系统的稳定性和安全性。
2.施工现场必须做好记录，包括原材料的采购记录、接地系统的主要施工参数记录和关键环节的质量检验记录等，以备验收和监理单位查看。
以上内容为XXX工程防雷接地系统施工技术交底记录，施工人员必须按照本记录进行施工，确保施工质量和安全。

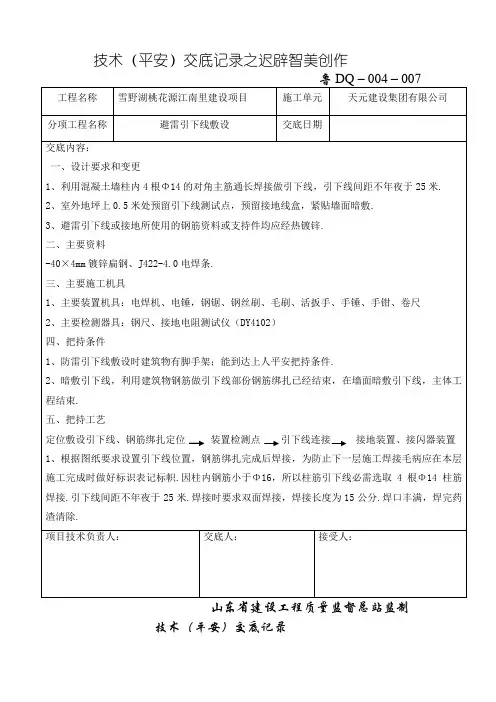

避雷引下线技术交底
二、主要资料
-40×4mm镀锌扁钢、J422-4.0电焊条.
三、主要施工机具
1、主要装置机具：电焊机、电锤，钢锯、钢丝刷、毛刷、活扳手、手锤、手钳、卷尺
2、主要检测器具：钢尺、接地电阻测试仪（DY4102）
四、把持条件
1、防雷引下线敷设时建筑物有脚手架；能到达上人平安把持条件.
3、装置引下线时，要把完工的空中、墙面、墙体等进行呵护，不得随意剔凿，能预留的，尽量在土建施工时配合预留和预埋.
项目技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（平安）交底记录
鲁DQ－004－007
工程名称
雪野湖桃花源江南里建设项目
施工单元
天元建设集团有限公司
分项工程名称
避雷引下线敷设
六、质量标准
1利用柱内钢筋做引下线，作用引下线的柱内钢筋要求必需是能从底部一直连到屋面.
2焊接时焊接倍数符合规范要求，不小于引下线钢筋直径的6倍，双面焊接，焊缝丰满.
七、制品呵护
1、进行防腐油漆或涂刷标识表记标帜性油漆应注意污染建筑物墙面或空中.
2、避雷引下线敷设完后，要防止外力碰撞，坚持其顺直.各支持件除受避雷引下线的重力外，不得受其他外力作用.
项目技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（平安）交底记录
鲁DQ－004－007
工程名称
雪野湖桃花源江南里建设项目
施工单元
天元建设集团有限公司
分项工程名称
避雷引下线敷设
交底日期
交底内容：
2、检测点做法：用-40mm×4m扁钢，连接柱内或墙内作引下线的钢筋，应采纳电焊连接，将扁钢引至接线盒（86盒）工程完工盖上盒盖封堵即可，盒盖应紧贴墙面.另一种做法将扁钢连接好后，煨制一个平面与墙饰面一平，并应在煨制扁钢平面后制作M10螺丝孔，以备检查时拧入螺栓进行检查.
防雷引下线安全技术交底模板
一、交底目的为确保防雷引下线施工过程中的安全，预防事故发生，现将防雷引下线安全技术交底如下。
二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工负责人：____________________三、防雷引下线施工技术要求1. 施工前，施工人员应充分了解防雷引下线的设计图纸、施工规范及相关技术要求。
2. 防雷引下线材料应符合国家相关标准，选用镀锌圆钢、扁钢或铜材等导电性能良好的材料。
3. 防雷引下线敷设应沿建筑外墙敷设，从接闪器到接地体，敷设路径应尽可能短而直。
4. 防雷引下线在距地面1.5～1.8m处应设置断接卡子或测试点，断接线卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。
5. 利用主筋作暗敷引下线时，直径为14mm引下线不得少于二根主筋，直径为12mm引下线不得少于四根主筋。
6. 焊接应符合设计及规范要求，确保引下线与接地体、接闪器等连接牢固。
7. 防雷引下线暗敷设时，截面应加大一级，并注意墙内其它金属构件的距离。
四、施工安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。
2. 施工现场应设置安全警示标志，防止非施工人员进入危险区域。
3. 施工人员应严格遵守操作规程，严禁违规操作。
4. 防雷引下线施工过程中，应随时检查施工质量，确保施工安全。
5. 雷雨天气时，应暂停施工，确保施工人员安全。
五、应急处理措施1. 如遇施工人员触电事故，立即切断电源，进行现场急救。
2. 如遇火灾事故，立即报警，并组织人员疏散。
3. 如遇其他安全事故，立即启动应急预案，采取有效措施进行处理。
六、施工人员培训1. 施工人员应接受防雷引下线施工安全技术培训，掌握相关知识和操作技能。
2. 施工单位应定期组织施工人员进行安全教育培训，提高安全意识。
防雷接地分项技术交底记录
90mm 厚度沥青层，其宽度应超过接地装置 2m。 3.2.6 接地体（线）的连接应采用焊接，焊接处焊缝应饱满 并有足够的机械强度，不得有夹
技术负 责人
交底 人
接受人
接地体应垂直配置。
3.2.3 垂直接地体长度不应小于 2.5m，其相互之间间距一般
不应小于 5m。
3.2.4 接地体理设位置距建筑物不宜小于 1.5m；遇在垃圾灰
渣等埋设接地体时，应换土，并分层夯实。
3.2.5 当接地装置必须埋设在距建筑物出入口或人行道小
于 3m 时，应采用均压带做法或在接地装置上面敷设 50～
体和接地线的最小规格表 3-48
种类、规格及单位 地上
地下
室内 室外 交流电流回 直流电流回
路
路
圆钢直径(mm)
6
8
10
12
扁钢 截面 60 100
100
100
(mm2)
3
4
4
6
厚度(mm)
角钢厚度(mm)2 2.5 Nhomakorabea4
6
钢管管壁厚度(mm) 2.5 2.5
3.5
4.5
3.2.2 接地体的埋设深度其预部不应小于 0.6m，角钢及钢管
防雷接地分项技术交底记录
工程名
分 部 工 电气工程
称
程
分项工
程名称
交底内容 6 避雷带与均压环安装作业条件：
土建圈梁钢筋正在绑扎时，配合作此项工作。7 避雷网安装
作业条件：
7.1 接地体与引下线必须做完。
7.2 支架安装完毕。7.3 具备调直场地和垂直运输条件。
8 避雷针安装作业条件：8.1 接地体及引下线必须做完。
8.2 需要脚手架处，脚手架搭设完毕。
防雷接地工程技术交底记录
3．防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设
卵石或沥青地面。
2．接地模块顶面埋深不应小于0．6m，接地模块间距不应小于模块长度的3-5倍。接地模块埋设基坑，一般为模块外形
尺寸的1．2～1．4倍，且在开挖深度内详细记录地层情况。
6．接地模块应垂直或水平就位，不应倾斜设置。保持与原上层接触良好。
3．暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无
遗漏。
8．变压器室、高低压开关室内的接地干线应有不少于2处与接地装置引出于线连接。
9．当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。
10．建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
4．2一般项目
1．避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐
油漆完整。
2．避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N(5kg)的垂直拉力。当设计无要
(1)室内接地干线明敷设
1)顶留孔洞：按接地干线引至室外接地极数量及位置在穿墙部位预留孔洞。
3)室内接地于线支架固定：在砖墙(或加气混凝土墙、空心砖墙)上固定支持件时，应首先在支架固定处预留一个50x50mm的
孔洞。墙砌好后，将支架放入孔内，用水泥砂浆将支架埋牢，待凝固后使用。在现浇混凝土墙上固定支架，可用金属膨胀螺
栓固定，也可用预留孔洞的方法固定。
3)明敷接地干线的安装要求
避雷引下线、均压环技术交底
1）钢筋与钢筋、钢筋与扁钢、钢板与钢筋焊接均采用搭接焊，焊缝饱满无虚焊、咬肉、夹渣等现象。焊接完毕清除焊渣，焊口有夹渣、咬肉、裂纹、气孔及焊渣处理不干净等现象，应重新补焊，并刷防锈漆。
2）接地装置的焊接应符合下列规定：
①扁钢与扁钢搭接长度为扁钢宽度的2倍，不少于三面施焊；
②圆钢与圆钢搭接长度为圆钢直径的6倍，双面施焊；
③圆钢与扁钢搭接长度为圆钢直径的6倍，双面施焊；
3）主筋焊接错位，应及时纠正。
4、成品保护
①焊口处做防腐理。
②明敷引下线的保护管设计，应在断接卡子下部，应外套竹管、硬塑料管、角钢或开口钢管保护，以防止机械损伤，保护管深入地下不应小于300mm。
5、附图
签字栏
施工员
项目技术负责人
接受交底人
2）接地电阻测试点的焊接：按要求用镀锌圆钢（直径不小于10mm）一端与引下线搭接焊，另一端套丝（或用镀锌螺栓）安装在86型接线盒内，盒子与土建外墙装饰面平，待外墙装饰完后，用面板固定平贴装饰面，并刷黑色标志的接地符号“〨”，其高度一般为室外标高500mm。
3）均压环焊接：利用结构外圈梁中的两根不小于φ16的钢筋连成闭合回路，45米以下每三层（起始层为一层），45m及以上每层连成闭合回路，并与避雷引下线焊接形成一体。
表F.0.3技术交底记录
施表F.0.3
工程名称
编号
交底日期
年月日
施工单位
分项工程名称
防雷引下线
交底摘要
避雷引下线、均压环焊接
页数
共 2 页
交底内容：
（一）作业条件：随土建结构建造同时进行。
1、操作工艺要点
1）暗敷避雷引下线安装：利用柱内两根对角主筋（直径不小于φ16mm）作引下线，按要求找出全部主筋位置，用油漆作好标记，按设计要求焊好接地电阻测试点，并随钢筋逐层焊接至顶层，在顶层处柱内两根对角主筋并焊后引出一定长度的镀锌圆钢(直径不小于10mm)，供避雷带连接。若主筋采用电渣压力焊、套筒连接（冷挤压连接、螺纹连接）的钢筋接点，可不必再作跨接焊。安装完后应请有关人员进行验收，并做好隐蔽记录，合格后方能隐蔽。
