防雷接地焊接:安全技术交底之相关制度和职责，工程名称分部工程分项工程名称交底内容:防雷接地焊接安全技术交底1、严格按照图纸所示位置利用结构主筋作防雷引下线焊接,图纸所示每一点均用两根不小16的主筋作引下线(若小于16时采用四...
工程名称分部工程分项工程名称交底内容:防雷接地焊接安全技术交底1、严格按照图纸所示位置利用结构主筋作防雷引下线焊接,图纸所示每一点均用两根不小16的主筋作引下线(若小于16时采用四根柱筋作引下线),引下线在基础部份与桩主筋焊接,利用桩主筋作自然接地体;2、在引下线接头处采用不小于12钢筋作跨接线,跨接处双面焊接且焊接长度大于6d(d:跨接筋直径),焊口无夹渣假焊现象;3、每根引下线焊接好后在钢筋头上用红油漆作标记,防止焊接时遗漏。
交底部门交底人接受交底人交底日期储运制度催收制度党务制度
欢迎下载使用，分享让人快乐。
防雷焊接过程及焊接标准交底
防雷焊接过程及焊接标准交底内业资料⼀、接地基础焊接本项⽬采⽤管桩内钢筋作为接地装置。
焊接⼯艺要求：管桩施⼯完成后，砍桩头时在接地装置位置，桩头应分两次砍，预留三根钢筋作为接地装置（预留⼀根），采⽤搭接焊，焊条为J422满⾜钢筋强度要求，搭接钢筋采⽤₵12镀锌钢筋焊接，倍数满⾜：镀锌扁钢不⼩于其宽度的2倍，且⾄少3⾯焊接。
镀锌圆钢焊接长度为其直径的6倍，并应两⾯焊接，单⾯焊为12倍。
镀锌圆钢与镀锌扁钢焊接时，其长度为圆钢直径的6倍。
如下图：注意：本图只⽰意做法，存在接地做法不标准，焊接质量不满⾜，观感差~⼆、地梁焊接注意：本图只⽰意地梁与接地极焊接，此处仅冲孔桩做法，不作为管桩基础接地做法。
地梁焊接应根据设计图纸核对需焊接的地梁，焊接⼯艺同基层焊接⼀致，地梁焊接应注意机械连接需跨接焊，钢筋搭接的搭接焊。
注意不得漏焊。
三、引上线焊接利⽤建筑钢筋作为引下线，钢筋界⾯⼀定要满⾜设计要求。
引下线应做好标记。
地梁与引上线焊接引上线标识四、总等电位焊接设备房、电梯井道等重复接地，焊接⼯艺同基础接地⼀致，电位为地电位。
五、局部等电位焊接局部等电位应区分引下线及总等电位，三者不得混为⼀谈，⼤地电阻值⼏乎趋近于，⽽等电位者是减少电位差，从⽽经过⼈体的电流极⼩或为0，保证⼈体安全。
1、卫⽣间的底板钢筋⽹联结后应与附近的柱内竖向钢筋焊接，再由该主筋引⾄总等电位联结板。
MEB（总等电位联结）是⼤范围的等电位，该电位与⼤地电位相等，⽽LEB是局部⼩范围的等电位，该电位不⼀定为地电位，等电位联结作⽤范围越⼩越安全，两者不应混同。
如果刻意联结反⽽容易因施⼯和使⽤不当将别处危险电位引⼊本层卫⽣间，所以⽆须刻意将其联结。
卫⽣间底板钢筋⽹格必须与防雷引下线焊接。
雷电是⼀个复杂的放电过程，其放电总是沿电阻最⼩路径进⾏。
雷电既可能沿引下线也可能沿⾦属给排⽔管、燃⽓管等引⼊⼤地。
若可以将LEB系统与引下线焊接反⽽可能引⼊危险电位，关键是做好局部等电位联结，这样即使雷电流引⼊也不会出现电击事故。
基础防雷 等电位焊接技术交底
5、临时停电或休息时，必须拉闸。
6、因作业时与钢筋工交叉作业较多作业时，注意检查焊钳线、电源线绝缘情况，线路应架空敷设。
7、焊接时集中精神作业，临边焊接时小心踩踏，避免从坠落摔伤，禁止从高处乱丢材料、废料等。材料、废料、工具等禁止堆放在临边和支架上。
基础防雷 等电位焊接技ቤተ መጻሕፍቲ ባይዱ交底(总2页)
分部分项（分工种）工程质量技术措施交底记录表
编号：QB-02-14-06□□□
单位工程名称
玉溪市中心城区北片区限价商品房建设项目二标
交底时间
2013年8月6日
交底部位
基础防雷 等电位焊接技术交底
工 种
电工、焊工
交底内容：
质量:
1、根据各栋屋面防雷接地平面图标注的引下点跟现场建设方、监理方、施工方单位三方对现场认可的具体点位。
9、施工中注意不要移动土建已定位的柱筋，梁筋，成品半成品保护要做到实处。
10、施工完毕用剩材料和废料下班时收捡干净分类后交材料室处理。
安全:
（一）施工现场安全生产规定：
1、严禁违章指挥，违章操作，违反劳动纪律。遵章守法，思想集中，未经专业培训不得从事非本工种作业。
2、进入施工现场必须戴安全帽，悬（临）作业必须系好安全带，严禁从高处向下抛掷物料。
8、现场作业必须两人以上，相互监护，禁止单人作业。
9、使用工具材料时禁止抛扔，必须传递到操作者手中
10、进入现场须随时观察周边情况，做到不被别人伤害，自己不伤害别人，自己不伤害自己。若发现安全隐患的立即停止作业并及时上报相关人员处，隐患解除后方可作业。
11、老弱病残、酒后禁止进入施工现场。上下楼走安全通道，临边、洞口禁止休息。工地现场禁止打闹玩耍。
防雷接地、等电位技术交底
交底内容：
1、基础底板接地网焊接
本工程按二类防雷建筑设计，接地电阻不大于1欧姆，达不到要求时，增设人工接地体。基础底板钢筋绑扎完毕后， 将基础地板轴线上下两根结构主筋首尾相联焊接，形成网格型接地体，联结处用Ф16的钢筋搭接焊接 ；中间焊成网格，两轴线相交处用Ф12的镀锌圆钢将交叉的结构主筋焊通，并在需要作引下线的轴线处利用Ф12的镀锌圆钢将上述选中的上下两层结构主筋可靠焊接形成接地网。在两轴线相交处焊接的具体做法如下图。
按设计的要求，本工程的消防控制室、电梯机房、智能化系统机房设室内接地网，采用热镀锌扁钢40*5距地0.3m明敷（过门处埋地暗敷），作为水平接地体，并应与室内柱子上引出的两根主筋焊接，该主筋通长焊接至接地网，与防雷引下线分别设置并应远离防雷引下下线。
地下水泵房和冷、热水机房、柴油发电机的等电位联结：结构施工阶段，从基础底板接地网焊接出一条40*4镀锌扁钢至设备电源柜内，安装时和电源柜PE排可靠压接，再从电源柜内敷设一条40*4镀锌扁钢至各电机设备机座处，在电机设备及线槽管路安装完毕后，将电机外壳、金属线槽的末端与镀锌扁钢可靠联结，作为电机设备和线槽管路的局部等电位联结线，此40*4镀锌扁钢采用一条扁钢在结构板内暗敷设，联结至各设备可分支根防雷引下线利用Φ12的钢筋把柱内主筋与预埋的100*60*6的镀锌钢板焊接连通，待游泳池深化设计完毕后，根据设计要求进行等电位的联结。
防雷接地安装技术交底
防雷接地安装施工技术交底一、作业条件:随土建基础底板及结构钢筋施工过程中。
二、基础接地1、施工要求：本工程采用联合接地系统、防雷系统、保护接地、设备接地共用接地装置。
接地电阻不大于1Ω，当实测不能满足要求时，应利用引出室外的钢导体增设人工接地极。
2、施工作法:利用底板钢筋做接地体。
将底板钢筋搭接焊成方格形接地网，再将柱内主筋（Φ＞16不少于2根）底部与底板筋接地网搭接焊好作为防雷引下线，焊接长度不少于钢筋直径的6倍。
三、等电位联接1、电气间、电梯机房、各层电井等电位联接板引出-40×4镀锌扁钢在距各房间地面0.3m做一圈接地装置，过门处埋地处理，与电气设备外壳进行连接。
2、浴室等电位：在结构层底板钢筋施工完成后将底板钢筋和1.8M 以下剪力墙钢筋网片用￠12钢筋焊接成回路，间距不大于600，交接点采用点焊形式。
底板网片用￠12钢筋引出后-25×4镀锌扁钢引至LEB端子盒。
LEB端子盒和卫生间插座用BVR-1×2.5mm2用PVC20管暗覆联接。
四、引下线1、防雷引下线：利用结构柱内对角通长相互焊接作为引下线。
2、配电室引下线：利用结构柱内对角通长相互焊接作为引下线，下端与基础接地焊接，在配电室地面0.3m处引出后用-50×5镀锌扁钢在室内距地面0.3m处做一圈接地装置。
3、电井引下线：利用结构柱内对角通长相互焊接作为引下线。
五、均压环：1、为防止雷侧击，从建筑物60m及以上外墙上的金属外窗、栏杆等较大金属件通过金属预埋件采用￠10圆钢和防雷引下线连接。
2、结构圈梁中的钢筋每三层连接成闭合回路，并与防雷引下线连接。
3、垂直敷设的金属管道及金属物每三层与局部等电位联接端子板连接一次，并在顶端和底部与防雷装置连接。
交底人：接受交底人：2011年7月25日。
防雷引下线及等电位连接

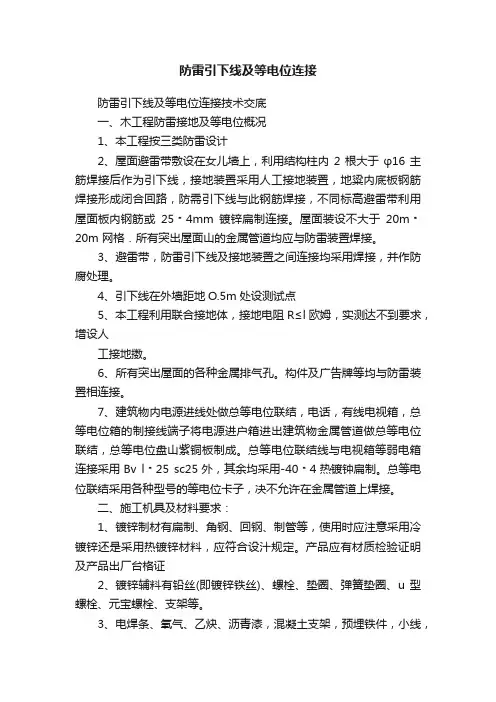

防雷引下线及等电位连接防雷引下线及等电位连接技术交底一、木工程防雷接地及等电位概况1、本工程按三类防雷设计2、屋面避雷带敷设在女儿墙上，利用结构柱内2根大于φ16主筋焊接后作为引下线，接地装置采用人工接地装置，地粱内底板钢筋焊接形成闭合回路，防需引下线与此钢筋焊接，不同标高避雷带利用屋面板内钢筋或25﹡4mm镀锌扁制连接。
屋面装设不大于20m﹡20m 网格．所有突出屋面山的金属管道均应与防雷装置焊接。
3、避雷带，防雷引下线及接地装置之间连接均采用焊接，并作防腐处理。
4、引下线在外墙距地O.5m处设测试点5、本工程利用联合接地体，接地电阻R≤l欧姆，实测达不到要求，增设人工接地擞。
6、所有突出屋面的各种金属排气孔。
构件及广告牌等均与防雷装置相连接。
7、建筑物内电源进线处做总等电位联结，电话，有线电视箱，总等电位箱的制接线端子将电源进户箱进出建筑物金属管道做总等电位联结，总等电位盘山紫铜板制成。
总等电位联结线与电视箱等弱电箱连接采用Bv l﹡25 sc25外，其余均采用-40﹡4热镀钟扁制。
总等电位联结采用各种型号的等电位卡子，决不允许在金属管道上焊接。
二、施工机具及材料要求：1、镀锌制材有扁制、角钢、回钢、制管等，使用时应注意采用冷镀锌还是采用热镀锌材料，应符合设汁规定。
产品应有材质检验证明及产品出厂台格证2、镀锌辅料有铅丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、u 型螺栓、元宝螺栓、支架等。
3、电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管、红油漆、白油漆、防腐漆、银粉、黑色油漆等。
4、常用电工工具、手锤、钢锯、锯条、压力钳子、铁锹、铁镐、大锤、夯桶。
5、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。
三、防雷引下线暗敷设作业条件1、建筑物(或构筑物)有脚手架或爬梯．达到能上人操作的条件。
2、利用主筋作引下线时，钢筋绑扎完毕。
四、防雷接地工艺流程五、具体施工措施1、地下层及室外接地体根据施工图纸对接地网格的分隔情况、接地点引下线的布置情况进行基础接地网的施工，利用不小于12㎜的圆钢将基础底板纵横方向钢筋，底板上层制筋与下层钢筋通长主筋做电气连接，形成一个连通的网，在有接地引上线的柱子部位必须将底板接地网与柱子主筋相连，采用柱对角2根不小于 16mm的主筋作为引上线，钢筋之间采用焊接连接方式，焊缝尺寸不小十6d，双面搭接焊。
防雷接地工程施工技术交底
分包单位负责人交底内容根据上海霍尼韦尔公司（中国公司）现场踏勘，先结合图纸、国家规范以及现场踏勘资料对防雷、接地分项工程施工安装进行技术交底。
交底内容如下：接地系统的施工要求(1)避雷引下线工艺说明：接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋设在混凝土中的焊接接头外，有防腐措施。
(2)屋面避雷带工艺说明：避雷线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物表面100mm。
支持件间的距离，在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m。
热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕内100mm内做防腐处理。
避雷引下线处应采用金属铭牌制作永久标识。
(3)接地电阻测试点工艺说明：人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
测试点应形成断接卡，平时采用镀锌螺栓紧固连接，便于检查测试。
测试点处一般采用接线盒，如取消接线盒，应在洞壁上预埋洞盖的固定件，内壁用水泥砂浆抹光。
测试点的制作应与建筑物的外装饰相结合，做到实用、美观。
(4)屋面金属管道接地工艺说明：屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。
(5)屋面金属构件接地工艺说明：屋面外露的其他金属构件必须与避雷带连成一个整体的电气通路。
各构件不得串接，必须单独与接地干线相连。
(6)室内金属门窗接地工艺说明：第二类防雷建筑当建筑物高度超过45m时，应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。
第三类防雷建筑当建筑物高度超过60m时，应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。
防雷接地及等电位联接安装技术交底记录
防雷接地及等电位联接安装技术交底记录交底人:交底日期:受底人:受底日期:1 施工准备1.1 技术准备1.1.1 施工前应认真熟悉工程施工图,并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。
1.1.2 了解图纸会审和相关设计变更的详细内容。
1.1.3 熟悉设计要求选用的国标、图集和其他技术资料的内容和设备及配件的生产厂家的“产品说明书”中对其产品的介绍和安装的要求。
1.1.4 参考各专业施工图，观察相关专业的管道走向、坐标位置之间的交叉配合是否有冲突，应综合校核，在各类管道密集处绘出管线平面综合布线图。
1.1.5 收集已建工程质量通病信息，明确施工重点与难点和质量管理点。
1.1.6 对施工中需要的计量、测量器具提前做好准备。
1.2 材料准备1.2.1 镀锌材料有扁钢、圆钢、钢管、螺栓、垫圈、支架等。
扁钢、圆钢、钢管等表面应光洁，无裂纹，砂眼，锈蚀等现象，镀锌完整、无脱落。
应有产品合格证。
1.2.2 铅丝、电焊条、防锈漆、水泥等应无过期变质现象。
1.2.3 测试点、断接卡暗装盒板厚不得小于1.2㎜,无变形、开裂现象。
1.2.4 其他材料：氧气、混凝土支座、预埋铁件。
1.3 机具准备1.3.1 常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、大锤、夯、桶。
1.3.2 线坠、卷尺、大绳、粉线袋、绞磨、紧线器、电锤、冲击钻、气焊工具等。
1.3.3 接地电阻测试仪、等电位联结测度仪（均应经鉴定合格后，使用时在有效期内）。
1.4 劳动力安排1.4.1 劳动力安排要根据工程量的多少进行，做到不耽误土建进度等。
1.4.2 施工人员要经过培训、持相应的上岗证。
1.5 作业条件1.5.1 接地体作业条件1.5.1.1 按设计位置清理好场地。
1.5.1.2 底板钢筋与柱筋连接处已绑扎完毕。
1.5.2 避雷引下线暗敷作业条件结合本工程具体特点，由土建组织专人负责框架柱钢筋的竖向焊接作为作引下线。
