石灰石磨粉机有哪些及其设备加工工艺介绍
石灰石加工是矿石行业中常常会遇到的项目，根据不同的石灰石加工要求选择不同的加工设备，常用的石灰石加工设备有:,LM立磨,MTW欧版磨粉机,以下是黎明重工科技专业配置的的石灰石加工项目方案：石灰石按粉碎细度的不同，可分为四种不同的规格：单飞粉（95%通过200目）、双飞粉（约99%通过325目）、三飞粉（约99.9%通过325目）和四飞粉（约99.95%通过400目），用于不同的工业部门。
石灰石磨粉机是黎明重工科技拥有多项自主专利技术的产品，锥齿轮整体传动、内部稀油润滑系统、弧形风道等，都是黎明重工磨粉技术专家颇具匠心的结晶，能耗低，低投入，运行可靠。
MTW215T欧版磨为立式结构，占地面积小，成套性强。
主要由主机、风机、选粉机、专用除尘器、旋风集粉器、管道装置和电机组成。
配套辅助设备包括颚式破碎机、畚斗提升机、电磁振动给料机、料仓、配电柜等。
MTW215T欧版磨为碾压成粉，是一个密闭的循环系统，在负压状态下循环流动。
该设备主要部件均采用品质良好钢材制造，整机耐用可靠，自动化程度高，是目前理想的粉磨设备。
物料在离心力的作用下散向圆周边，并落入磨环的滚道内被环辊冲击、滚辗、研磨，经过三层环道的加工变成粉体，高压风机通过抽吸作用将外部空气吸入机内，并将粉碎后的物料带入选粉机内。
LM立磨石灰石磨粉机是黎明重工专利产品。
该机设计特别，在主机磨腔的梅花架上部设计了1500kg—2000kg的加压装置，同等动力下，产量提高约20-30%，磨辊对石灰石的碾压力在高压弹簧的作用下提高800-1200kg。
石灰石成品细度范围广，粒径粗可达0.95毫米(20目)，细粉粒径一般可达0.033毫米(425目)，少部分细可达到0.013毫米(1000目)。
此外，为适应当前低碳环保的需要，其风选气流是在风机--磨壳--旋风分离器--风机内循环流动作业，使得操作车间清洁、以上均是我公司石灰石磨粉机抢占市场先机的诀窍。
LM系列大型立式辊磨机在黎明重工科技下线投产，用于水泥工业中，与传统球磨机相比，立磨粉磨效率高，能耗低，在预粉磨系统中，可以大幅度增加产量，表现很强的工作能力。
立磨的型号有哪些？
立式辊磨机，简称立磨，立磨的型号很多，生产厂家也很多，可广泛应用于水泥、电力、冶金、化工、非金属矿等行业，并专注于非金属矿、煤粉和矿渣三大领域。
立式辊磨机主要应用于非金属矿制粉行业。
煤粉立式磨（中速磨煤机）主要应用于煤粉锅炉、高炉喷吹、煤化工、石灰窑、回转窑、冶金、电力、水泥等行业。
矿渣立式磨主要应用于煤粉制备。
立式辊磨机的特点：
一体化设计，一机多用
立式辊磨机集破碎、干燥、粉磨、分级和输送于一体，布局紧凑，占地面积小；主攻非金属矿、煤粉和矿渣三大领域，工艺成熟，既可适用于生料和熟料的磨制，也可作为预粉磨设备使后续磨机大幅度增产节能。
多举措节约运行成本
磨辊在磨盘上直接碾压磨碎物料，减少能耗；热风在磨内直接接触物料，烘干能力强，节省一台烘干机；采用磨辊套避免磨辊与磨盘直接接触，减少磨损；磨辊辊套可反面使用，使用寿命延长一倍。
效率与精度双高
通过液压增压的方式可以增大碾磨力的大小，从而增大产量，提高磨粉效率；根据成品不同的粒度要求，选粉机分别采用笼式选粉机和锥形转子选粉机，选粉精度高。
粉尘与噪音污染小
整机在密封且负压下工作，无粉尘外溢；具有限位装置，避免破坏性冲击和振动噪音；传动系统采用行星齿轮减速机，噪音低。
关于更多立磨型号，可以咨询黎明重工的客服人员，她们会给出更加详细的资料。

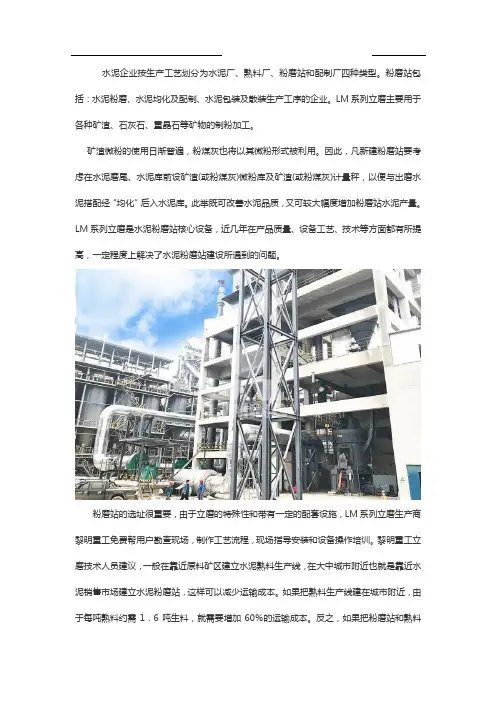

LM立磨助力解决水泥粉磨站相关问题
水泥企业按生产工艺划分为水泥厂、熟料厂、粉磨站和配制厂四种类型。
粉磨站包括：水泥粉磨、水泥均化及配制、水泥包装及散装生产工序的企业。
LM系列立磨主要用于各种矿渣、石灰石、重晶石等矿物的制粉加工。
矿渣微粉的使用日渐普遍，粉煤灰也将以其微粉形式被利用。
因此，凡新建粉磨站要考虑在水泥磨尾、水泥库前设矿渣(或粉煤灰)微粉库及矿渣(或粉煤灰)计量秤，以便与出磨水泥搭配经“均化”后入水泥库。
此举既可改善水泥品质，又可较大幅度增加粉磨站水泥产量。
LM系列立磨是水泥粉磨站核心设备，近几年在产品质量、设备工艺、技术等方面都有所提高，一定程度上解决了水泥粉磨站建设所遇到的问题。
粉磨站的选址很重要，由于立磨的特殊性和带有一定的配套设施，LM系列立磨生产商黎明重工免费帮用户勘查现场，制作工艺流程，现场指导安装和设备操作培训。
黎明重工立磨技术人员建议，一般在靠近原料矿区建立水泥熟料生产线，在大中城市附近也就是靠近水泥销售市场建立水泥粉磨站，这样可以减少运输成本。
如果把熟料生产线建在城市附近，由于每吨熟料约需1．6吨生料，就需要增加60％的运输成本。
反之，如果把粉磨站和熟料生产线一起建在原料矿区附近，由于混合材大部分是城市产生的废渣，这些混合材要运到建在矿区附近的水泥厂里，粉磨成水泥后再运到城市使用，又增加了运输成本。
因此，在城市附近建设粉磨站有其节约运输成本的社会经济效益。
所以，近些年来，许多大中城市周围建立了水泥粉磨站。
立磨是水泥粉磨站工艺流程中的主要设备，LM系列立磨细碎强、破碎效率高，并且运行稳定性好。
在一定程度上，降低电耗或者提高系统产量，一定程度上解决水泥企业产量低，运行不稳定等顾虑。
另外在工艺流程方面，其实相对于闭路磨，开路流程磨机只是投资省些，维护管理方便。
但闭路磨调整方便，对原材料品质变化及水分的适应性更强些。
新建粉磨站，从数家熟料生产企业购买熟料时，熟料易磨性必然不同，此时闭路磨产量及出磨水泥细度因易于调节而变化不大，比开路磨有优势。

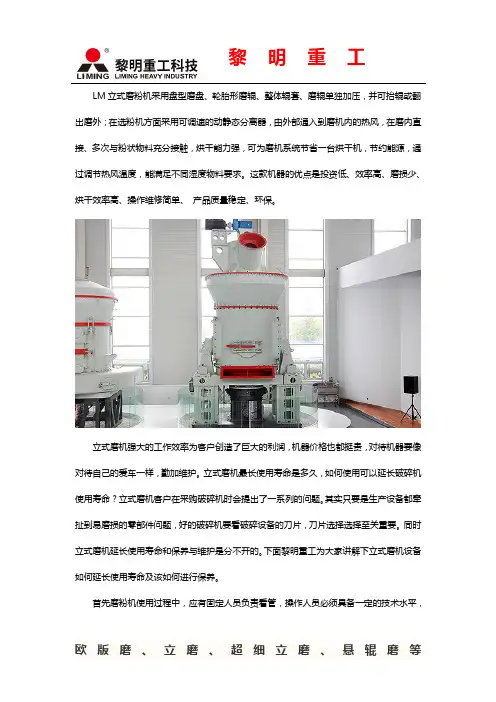

黎明重工——如何延长立式磨粉机使用寿命
LM立式磨粉机采用盘型磨盘、轮胎形磨辊、整体辊套、磨辊单独加压，并可抬辊或翻出磨外；在选粉机方面采用可调速的动静态分离器，由外部通入到磨机内的热风，在磨内直接、多次与粉状物料充分接触，烘干能力强，可为磨机系统节省一台烘干机，节约能源，通过调节热风温度，能满足不同湿度物料要求。
这款机器的优点是投资低、效率高、磨损少、烘干效率高、操作维修简单、产品质量稳定、环保。
立式磨机强大的工作效率为客户创造了巨大的利润，机器价格也都挺贵，对待机器要像对待自己的爱车一样，勤加维护。
立式磨机最长使用寿命是多久，如何使用可以延长破碎机使用寿命？立式磨机客户在采购破碎机时会提出了一系列的问题。
其实只要是生产设备都牵扯到易磨损的零部件问题，好的破碎机要看破碎设备的刀片，刀片选择选择至关重要。
同时立式磨机延长使用寿命和保养与维护是分不开的。
下面黎明重工为大家讲解下立式磨机设备如何延长使用寿命及该如何进行保养。
首先磨粉机使用过程中，应有固定人员负责看管，操作人员必须具备一定的技术水平，磨粉机安装前对操作在关人员必须进行技术培训，使之了解磨机的原理性能，熟悉操作规程。
为使磨机正常工作，应制订设备“维护保养安全操作制度”方能磨机长期安全运行，同时要有必要的检修工具以及润滑脂的配件。
其次磨粉机使用一段时期后，应进行检修，同时对磨辊磨环铲刀等易损件进行修理更换，磨辊装置在使用前后对连接螺栓螺母塞均应进行仔细检查，是否有松动现象，润滑油脂是否加足。
磨辊装置使用时间超过500小时左右重新更换磨辊时，对辊套内的各滚动轴承必须进行清洗，对损坏件应更换，加油工具可用手动手动加油或黄油枪。
立磨的维护保养工作要从日常做起，而其日常保养主要有如下几点：因为立磨机的润滑系统采用的是稀油润滑，用户只需要在润滑站中加入足量的润滑油可以了，因此用户在每天生产前要观察油量的多少，以防油量不足；磨粉机油管上安装有一个温度指示器，用来测定润滑油流通中的温度高低，如果用户发现其温度长时间超过规定的温度范围时，要立即停机检查轴承磨损情况和轴承被粉尘污染情况或者油量多少，以及时解决故障；立磨机的进料量和进料粒度大小都有着明确的规定，用户日常中要对其进行观察，以保证进入研磨腔的物料都在规定范围内。
LGMS矿渣立磨设计说明 (NXPowerLite)
3.5主辊装置（ROLLERS）
了LGM系列机型，即平盘锥辊、曲臂加载，矿渣立磨采用主辅辊碾 压。
立磨开发情况介绍
• 课题组进行了立磨热力系统计算、设备选型计算、主参数计算、
选粉机计算研究等。对复合辊套、高铬铸铁衬板进行了设计、工 艺研究并进行了工艺试验，已成功用于产品，耐磨性能达到较高 水平。已掌握了立磨的设计和制造技术。
• 2006年依托江苏磊达水泥公司矿渣粉磨线,进行了LGMS4624矿渣
LGMS4624水泥矿渣立磨技术参数
生产能力 磨盘直径 磨辊数量 磨辊直径（中径） 主辊 辅辊 磨辊宽度 磨盘转速 磨辊最大辊压力 80-90 t/h(矿渣) 4600 mm 2+2 2400 mm 1600 mm 690 mm 24.27 r/min 2100kN
选粉机 高效动静态选粉机 电机功率 250 kW 输出转速 50-175 r/min(变频调速) 选粉机减速机型号 Flender 输入转速 1480 r/min 输出转速 50-175 r/min 入磨风量 压力 磨辊密封风量 风压 194016 Nm3/h(2590C) -0.5kPa 5000 Nm3/h 5.5kPa
物料出口
选粉机
主辊
物料入口 减速机
辅辊 热风入口 磨盘 排渣口
3.2磨机支座
铸 焊 接 构 ， 带基 础架 和基础螺栓及减速机 底板。整体铸造的曲 臂摆动轴承座，与焊 接结构的支架焊接而 成。两个气体进口的 风管及风环与支架采 用螺栓连接并焊接在 一起。在一侧气体入 口下设有粗料卸料 口，用于将粉磨时从 喷气环落下的粗粉排 出，排料口处帖耐磨 衬板。
沈重立磨
传动装置 传动装置由主电动机、主减速机、辅助减速机、超越离 和器等组成。 主电动机；一般为高压三项侥线型异步电动机，采用空 空冷，防护为IP54。启动扭矩是额定扭矩的2.8倍。 主减速机：为行星减速机，第一级为圆锥齿轮传动，第二 级为行星传动，减速机输出轴竖直安装。减速机箱体即润 滑油箱，分上下两层，润滑为动静压结合润滑，减速机外 壳由焊接结构组成。 辅助减速机：为一级圆锥齿轮传动，一级平行轴齿轮传动， 其主要作用是以低速启动主电动机，在转速达到2%~5%时 （具体看说明书要求），主电动机启动，可降低启动转矩。 在磨机检修时用来盘车。 超越离和器：辅助传动转速达到主电机额定转速的2%~5% 时，利用超越离和器将辅助传动切换开，磨机进入正常运 行。
一、MLS立式辊磨机
1、工作原理及结构 • • 2、巡检及日常维护
磨机的磨辊靠张紧系统拉紧，分离器靠变频 调速电机驱动，并可无级变速，主要承担研磨的 三个辊子安装在压力框架下部，由推力构件和绞 接连接件组成磨辊组件。张紧装置的三支张紧杆 产生的拉紧力通过压力框架传到三个辊子上，再 传到磨盘与磨盘之间的料层中，在地基、张紧杆、 压力框架、磨辊、磨盘、减速器这些构件中形成 力封闭环形体。由主电机通过减速器带动的旋转 运动使磨盘转动，而磨辊则在磨盘的摩擦作用下 做围绕磨辊轴的自传。磨盘转动通过磨辊将扭矩 传到压力框架上，压力将框架在周向将此力传向 机器外壳。
辊式立磨研磨部主要结构
锥辊+平盘 LM，UM，TRM,
凸胎辊+沟槽 Pffeifer,Polysius, MLS,
圆辊&主要特点 1、集破碎、粉磨、烘干、输送、选粉为一体，工艺流 程大大缩短。 2、电耗低，节能，一般管磨的系统电耗在15—26kwh/t, 立磨由于其碾磨机理的变化，其电耗在13—17kwh/t,可节 电15—30%； 3、 烘干效率高，其原理决定了悬浮效果好，使烘干效 率提高，因此允许入料水份大，可达12%或15%，而管磨 仅为5—8%； 4、 入料粒度大，管磨的入料粒度一般为30mm以下， 立磨可达80--120mm，这样可以提高矿山破碎机的产量， 缩短工艺流程； 5、噪声小，比管磨低10分贝； 6、 基建费用低，占地面积小
河南黎明重工科技股份有限公司气压磨粉机说明书
矿山设备网: ---整理提供矿山设备网提供沙石厂粉碎设备、石料生产线、矿石破碎线、制砂生产线、磨粉生产线、建筑垃圾回收等多项破碎筛分一条龙服务。
联系我们：您可以通过在线咨询与我们取得沟通! 周一至周日全天竭诚为您服务。
气压磨粉机说明书提供各种规格的FMFQ系列气压磨粉机产品,拥有最运费说明:买家承担FMFQ系列气压磨粉机漯河中原粮食机械有限公司(郾城报价获取 零售商品说明书气压磨粉机使用说明书价格75.0000元龟兹杂书BestView:800*600为了本系统能够更好的报价获取全自动气压磨粉机标题信息:全自动气压磨粉机发布公司:桓台东奇粉体设备有限公司所在地:山东发布时间:20120628分享到:产品品牌:桓台东奇粉体设备有限公司产品型号:FMFQ10*2c1、报价获取气压磨粉机说明书黎明重工科技气压磨粉机说明书黎明重工为其量身设计的固定式建筑垃圾处理系统运行稳定,生产的再生骨料达到技术指标要求,预计年处理建筑垃圾量可达150万吨,相当于江西市每年产生建报价获取白垩成套设备厂家@气压磨粉机说明书站成立于1987年的河南黎明重工科技股份有限公司,是一家专业生产大中型破碎、制砂、磨粉设备的厂家,近30年的破磨设备的生产和客户现场的实地考察,使得黎明重工生产的设报价获取磨粉机设计说明书.doc,提供磨粉机设计说明书.doc免费阅读在线看。
1.产品设气压控制松合闸的半自动气压辊式磨粉机。
主要研究内容和技术关键是:传感机构;喂料报价获取浅析MDDK气压磨粉机完善的辅助功能维普期刊资源整合服务平台MDDK气压磨粉机倍受欢迎,一方面是已被逐渐认可的该机精度高、性能稳的磨辊组自承应力系统和强制喂料系统,另一方面是目前没有被普遍重视却又是客观存在的该机完善的报价获取磨粉机说明书.压缩机时,除考虑其综合性能外,还需考虑:①供气量,要满足气压磨粉机对压缩空气用气量的需求(一般气压磨粉机说明书中.成都V报价获取气压式磨粉机气压式磨粉机价格优质气压式磨粉机批发采购商机气压式磨粉机微门户,集合了关于气压式磨粉机的丰富内容,为用户提供各种气压给料粒度:详见产品说明书主营产品:上海建冶重工机械有限公司所在地区:上海虹报价获取2005中国粮食发展报告正式出版发行文库下载考虑:①供气量,要满足气压磨粉机对压缩空气用气量的需求若,其它设备需要共同用气时,应全面考虑;供气压②力,空气压缩机所提供的最低重报价获取MDDL气压磨粉机安徽物料加工设备mnmf一250型气压磨粉机使用说明书百度知道1个回答提问时间:2016年01月12日设备在出厂的时候,厂家没有给出相关的使用说明吗,那你还是向厂家报价获取气压磨粉机价格黎明重工矿渣立式磨气压磨粉机批发市场,包括气压磨粉机,气压磨粉机价格,气压磨粉机供应商,气压磨粉机厂家。
重晶石粉加工为什么选用立式磨粉机
重晶石是以硫酸钡(BaSO 4 )为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好的重晶石还可呈透明晶体出现，重晶石是一种很重要的非金属矿物原料，具有广泛的工业用途。
重晶石实现综合价值的必经途径之一便是磨粉，利用一系列的破碎、磨粉设备，将开采出的大块重晶石加工成粉末状，根据其细度的不同，分别用于医学、原子能工业、车辆制动材料、包装带、高档油漆、医院防辐射重力墙等行业。
重晶石用途广泛，那么重晶石磨粉用什么设备好呢？都需要配置哪些设备，生产流程是什么呢？作为磨粉机制造厂家，黎明重工是专业的重晶石磨粉机设备生产厂家，为您推荐立式磨粉机设备，这是集破碎、干燥、粉磨、分级、输送于一体的磨机设备，具有科学合理的设计结构，整机运行效率高，性能更可靠，是客户喜爱的磨机设备。
该设备进一步提升加工效率和成品品质，为重晶石粉客户提供量身定制选型方案，以更理想的选型配置为每一个重晶石粉项目创造高价值。
黎明重工重晶石磨粉设备：LM型立式辊磨机【生产能力】：10-100t/h【原料水分】：＜4%【成品水分】：≤1%【电机功率】：200-2240KW【应用范围】：适用于水泥、电力、冶金、化工、非金属矿等行业的物料磨粉，并专注于非金属矿、煤粉和矿渣三大领域。
【加工物料】：河卵石、花岗岩、玄武岩、石英石、铁矿石、辉绿岩、石灰石、方解石、白云石、重晶石、滑石、石膏、膨润土等。
【产品优势】：1.粉磨效率高、运行成本低；2.建设、投资费用低；3.运行容易可靠、操作维修简便；4.设备烘干能力大、粉磨物料广泛；5.产品质量稳定，颗粒级配均匀；6设备环保，噪音低，扬尘少。
重晶石粉生产流程：重晶石制粉过程较为简单，其磨粉工艺流程大致分为：物料→给料→破碎→提升→研磨→分级→收集等环节，具体步骤如下：首先，大块重晶石物料经破碎机破碎；之后由提升机送入到料仓内，再经振动给料机均匀、定量的送入到磨机研磨室内进行研磨；粉磨后的重晶石粉会在分析机、鼓风机等共同作用下，完成分级作业，不合格的粉子被选粉机分级后返回主机重新粉磨；分级后符合细度要求的粉子，将随管道装置进入到收尘器内分离收集，最后统一送至成品料仓，用装粉罐车打包装车即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着磨粉机械研发技术的大幅提升，LM系列立磨的产品技术优势也日益凸显，并逐渐的为国内水泥、电力、钢铁、冶金、建材、化工等行业所接受，成为行业粉磨投资优选设备。
LM立磨采用新型碾磨装置自动化电控系统，集烘干、粉磨、选粉、输送于一体，精于非金属矿、煤粉、矿渣微粉三大领域。
物料：水泥、煤、长石、方解石、滑石、铁矿、铜矿、磷矿、石墨、石英、矿渣。
进料粒度：38-65mm 产量：13-70T/H
性能特点
投资费用低
设备集破碎、干燥、粉磨、分级输送于一体，系统简单，布局紧凑，占地面积少，
可露天布置，节省大量投资费用。
运行成本低
效率高：磨辊在磨盘上直接碾压磨碎物料，能耗降低，运行成本减少。
磨损小：工作中磨辊并不与磨盘直接接触，磨辊与衬板采用耐磨材料制作，使用寿命长，磨损少。
烘干效率高
由外部通入到磨机内的热风，在磨内直接、多次与粉状物料充分接触，烘干能力强，可为磨机系统节省一台烘干机，节约能源，通过调节热风温度，能满足不同湿度物料要求。
环保清洁
震动小，噪音低，且设备整体密封，系统在负压下工作，无粉尘外溢，环境清洁，满足国家环保要求。
操作维修简便
（1）装备有自动控制系统，可实现远程控制，操作简便。
（2）装备有防止辊套和磨盘衬板直接接触的限位装置，避免了破坏性冲击和剧烈震动。
（3）通过检修油缸，翻转动臂，更换辊套、衬板，方便快捷，减少停机损失。
产品质量稳定
（1）由于物料在磨内停留时间短，易于检测和控制产品粒度及化学成分，减少重复碾磨，稳定产品质量。
（2）产品中含铁量少，且所含机械磨损铁易于去除，用于粉磨白色或透明物料时，产品的白度和净度高。
工作原理
主电机通过减速机带动磨盘转动，同时风从进风口进入磨机，物料经螺旋给料机下料口落在磨盘中央，在离心力的作用下，物料从磨盘中央向边缘均匀移动，经过磨盘上的粉磨辊道区域时，受到磨辊的碾压，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。
被粉碎的物料继续向磨盘边缘移动，直到被风环处的强气流带走，而较大的颗粒物料又重新掉落到磨盘上继续粉碎，气流中的物料经过上部的分离器时，在分离器叶片的作用下，粗颗粒重新回到磨盘上粉磨，合格的细粉随气流一起出磨，被系统的集粉器收集，被收集到的粉料即为超细立磨磨出的产品。
混入物料的铁块等杂物随物料运动到磨盘边缘时，由于自身重量大而不能被风吹起，跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。
技术参数
LM立式磨基本技术参数（非金属矿行业）
LM立式磨煤机的性能参数
LM立式矿渣磨参数
注：技术参数最新变动，可详情咨询
