Q235钢板焊接工艺设计说明书
板厚为12mm的Q235钢板采用焊条电弧焊的焊接工艺评定
板厚为12mm的Q235钢板采用焊条电弧焊的焊接工艺评定1、母材材质及技术情况Q235，常作为在锅炉压力容器用钢。
Q235属于低碳锰钢。
C E=0.34﹪-0.49﹪。
焊接性能良好。
1.1.材质性能分析（1）化学性能分析：表1表1Q235钢化学成分(%)（2）力学性能分析：表2表2Q235 力学成分Q235含碳量<2.5%.碳当量C E=0.34﹪-0.49﹪，焊接性能良好，焊接时一般不需要预热，但环境温度较低（<-10℃）要进行适当的预热。
焊后根据具体情况进行焊后热处理。
二、焊接材料及技术情况JB/T4709-2007中规定焊接材料包括：焊条，焊丝，焊带，气体，电极等。
由于焊接方法为SMAW。
因此只需要选择焊条即可。
根据母材的成分，力学性能等选择焊接材料。
由于Q235 的σb≥510σs≥345，可选择焊条J422（E4013）,J507(E5015)。
因为选择焊条一方面要与母材等强度如表3所示，另一方面还要考虑焊接工艺性如：引弧的难易，脱渣性，成形性，稳弧性，及除氧，除氢，去硫，去磷等能力。
综合考虑后选择J507(E5015)焊条。
此焊条由大桥焊条厂生产。
表3 E5015焊条熔敷金属的力学成分三、焊前准备1.坡口的选择与制备(1)坡口的选择：由于板厚为12mm,焊接方法为SMAW等焊接条件.选择V形坡口。
(2)坡口制备方法：应根据工件尺寸，形状，加工条件综合考虑。
目前有剪切，气割，刨边，车削，碳弧气刨等方法制备坡口。
考虑到坡口形式，加工质量和成本，选择气割加工坡口。
焊接坡口要求：间隙b=2-3mm，钝边P=2/mm，坡口角度60°+22.焊接区域的清理(1)焊前对坡口及附近10mm的油，锈，水等污物清理干净。
E5015焊接时清理要彻底。
否则极易产生气孔和裂纹。
(2)清理方法：①机械清理 a.钢丝刷 b.砂轮磨 c.喷丸处理②化学法 a.汽油除油 b。
酸除氧化皮 c.碱除油③必要时用氧-乙炔焰烘烤处理。
焊接工艺评定-Q235,Q345
2019/11/16
7
质量标准
《焊接材料质量管理规程》(JB/T3223－1996)
《焊接接头机械性能试验方法》(GB/T2649～2655－1989)
《金属熔化焊焊缝缺陷分类及说明》(GB/T6417－1986)
《焊缝符号表示方法》(GB/T324－1988)
《钢熔化焊对接接头射线照相和质量分级》(GB/T3323－
2019/11/16
28
JGJ81－2002焊缝外观技术要求
2019/11/16
29
JGJ81－2002焊缝外观技术要求
2019/11/16
30
JGJ81－2002焊缝外观技术要求
2019/11/16
31
建筑钢结构工艺评定报告格式
2019/11/16
32
建筑钢结构工艺评定报告格式
2019/11/16
E5003、E5001、E5015、E5016
气体保护焊
ER49-1(H08Mn2SiA)+CO2/80%Ar+20%CO2 药芯焊丝：E500T-1、 E500T-5等
埋弧焊
H08A/ H08MnA/H10Mn2/H10MnSi+HJ431
2019/11/16
38
5.Q235、Q345钢现行国家标准
组合焊缝全焊透时，可采用接头坡口形式和尺寸类同 的对接焊缝试件评定，也可采用组合焊缝试件加对接焊缝 试件评定。
组合焊缝不要求全焊透时，若坡口深度大于焊接中较 薄母材厚度的1/2时，按对接焊缝对待。若坡口深度小于 或等于焊件中较薄母材厚度的1/2时，按角焊缝对待。
2019/11/16
20
焊接工艺评定规则
JIS Z3040标准：适用于各类焊接结构产品。
Q235钢的焊接性分析及焊接工艺评定
兰州工业学院毕业设计（论文）题目Q235钢的焊接性分析及焊接工艺评定系别材料工程学院专业焊接技术及自动化班级焊接11-2姓名学号指导教师（职称）日期2014年3月目录摘要 (1)Abstract (2)第一章绪论 (3)1.1 碳钢简述 (3)1.2 Q235钢的化学成分分析 (4)1.3 Q235的机械性能 (4)1.4 本次设计实验技术路线图 (5)第二章Q235钢板的焊接 (6)2.1 板材厚度的选择 (6)2.2 焊接材料的选择 (6)2.3 焊接方法和焊接设备的选定 (6)2.4 焊焊前准备 (7)2.4.1 焊接接头形式及坡口准备 (7)2.4.2 工件共建表面的清理 (7)2.5 焊接工艺参数的制定 (8)2.5.1 焊条直径 (8)2.5.2 焊接电流 (8)2.5.3 焊接电压 (9)2.5.4 焊接层数 (9)2.6 焊接及焊后热处理 (10)2.6.1 防止裂纹的产生 (10)2.6.2 结晶裂纹的产生原因 (11)2.6.3 冷裂纹的防止措施 (12)2.6.4 严格控制氢的来源 (12)2.7 焊后热处理 (13)2.8 焊接时应注意的要点 (13)第三章Q235金属试样的制备 (15)3.1 取样 (15)3.2 粗磨 (15)3.3 细磨 (16)3.3.1 手工磨 (16)3.3.2 机械磨 (17)3.4 抛光 (17)3.5 浸蚀 (19)第四章试样组织观察及分析 (20)4.1 焊接接头组织 (20)4.2 试样的观察 (20)4.3 试样的分析 (21)结论 (25)参考文献 (26)致谢 (27)外文文献及译文 28兰州工业学院毕业设计（论文）任务书材料工程系2014届焊接技术及自动化专业毕业设计（论文）任务书摘要Q235低碳钢在现代工业上应用十分广泛，本文主要针对Q235低碳钢板材的焊接工艺进行设计，通过经济和操作性两个方面的考虑，选用手工电弧焊进行焊接，焊接后变形小，缺陷少，焊接质量良好，当然最重要的是焊接工艺参数设计正确。

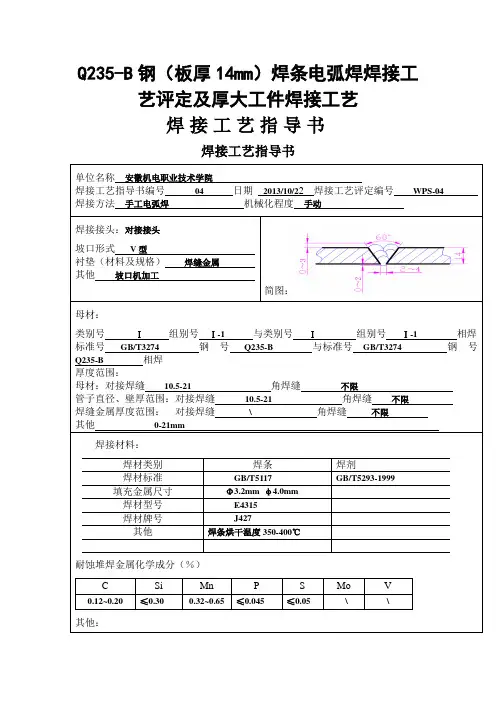

Q235-B钢(板厚14mm)焊条电弧焊焊接工艺评定及厚大工件焊接工艺
Q235-B钢（板厚14mm）焊条电弧焊焊接工艺评定及厚大工件焊接工艺焊接工艺指导书焊接工艺指导书单位名称安徽机电职业技术学院焊接工艺指导书编号04 日期2013/10/22 焊接工艺评定编号WPS-04焊接方法手工电弧焊机械化程度手动焊接接头：对接接头坡口形式V型衬垫（材料及规格）焊缝金属其他坡口机加工简图：母材：类别号Ⅰ组别号Ⅰ-1 与类别号Ⅰ组别号Ⅰ-1 相焊标准号GB/T3274 钢号Q235-B 与标准号GB/T3274 钢号Q235-B 相焊厚度范围：母材：对接焊缝10.5-21 角焊缝不限管子直径、壁厚范围：对接焊缝10.5-21角焊缝不限焊缝金属厚度范围：对接焊缝\角焊缝不限其他0-21mm焊接材料：焊材类别焊条焊剂焊材标准GB/T5117 GB/T5293-1999填充金属尺寸Φ3.2mm φ4.0mm焊材型号E4315焊材牌号J427其他焊条烘干温度350-400℃耐蚀堆焊金属化学成分（％）C Si Mn P S Mo V0.12~0.20 ≤0.30 0.32~0.65 ≤0.045 ≤0.05 \ \其他：焊接工艺评定报告单位名称：安徽机电职业技术学院焊接工艺评定编号：WPS-04 焊接工艺指导书编号：WPS-04焊接方法：SMA W 机械化程度：手工接头简图：母材：材料标准：GB/T3274钢号：Q235-B类、组别号：Ⅰ-1-1 与类、组别号：Ⅰ-1-1 相焊厚度：14mm直径：其他：焊后热处理：热处理温度（℃）：\保温时间（h）：\保护气体：气体种类混合比流量（L/min）保护气体\\\尾部保护气体\\\背面保护气体\\\填充金属：焊材标准：GB/5117焊材牌号：E4315焊材规格：Φ3.2mm φ4.0mm 焊缝金属厚度：<14mm其他：\电特性：电流种类：直流极性：反极性钨极尺寸：\焊接电流（A）：110-180 电弧电压（V）：23-27其他：\焊接位置：对接焊缝位置：\ 方向角焊缝位置：\ 方向技术措施：焊接速度（cm/min）：15-17厚大工件焊接工艺一，母材技术要求：1、钢种：Q235—B钢。
Q235的焊接工艺设计
Q235钢焊接工艺1.材料简介Q235是一种普通碳素结构钢，其屈服强度约为235MPa，随着材质厚度的增加屈服值减小。
由于Q235钢含碳量适中，因此其综合性能较好，强度、塑性和焊接等性能有较好的配合，用途最为广泛，大量应用于建筑及工程结构，以及一些对性能要求不太高的机械零件。
2.焊接特点Q235的碳和其他合金元素含量较低，其塑性、韧性好，一般无淬硬倾向，不易产生焊接裂纹等倾向，焊接性能优良。
Q235焊接时，一般不需要预热和焊后热处理等特殊的工艺措施，也不需选用复杂和特殊的设备。
对焊接电源没有特殊要求，一般的交、直流弧焊机都可以焊接。
在实际生产中，根据工件的不同加工要求，可选择手工电弧焊、CO2气体保护焊、埋弧焊等焊接方法。
3. 手工电弧焊手工电弧焊是一种基本的焊接方法，其设备简单，操作方便、灵活，应用较为广泛。
3.1 焊材选择Q235是普通碳素结构钢，当作为一般结构焊接时，可搭配E43系列焊条使用，一般多使用E4303焊条。
当其作为动载荷或是复杂的厚板结构时，一般选用E4315、E4316、E5015、E5016焊条。
其化学成分及力学性能见表3.1.1。
焊条在使用前需进行烘干处理。
表3.1.1 焊条化学成分及力学性能3.2 焊前准备焊接前，焊件按工艺要求选择坡口形式，开坡口并清除坡口、焊件对接面及周围的锈蚀、油污等有害物质，避免产生焊接缺陷。
同时也要保证焊条的表面清洁、无污物。
当环境温度低于0℃，或者焊件较厚时，一般在100-150℃下预热。
3.3 焊接工艺参数手工电弧焊一般分为平焊、横焊、立焊、仰焊四种形式。
焊接电流的选择主要取决于焊条直径和焊缝位置，其次是焊件厚度、接头类型、焊道层次等。
而电弧电压主要由电弧长度来决定。
因此，电弧长度要适中，以保证电弧燃烧稳定，防止出现咬边、未焊透、外观成型不良等缺陷。
在焊接过程中，焊接速度要适当，既要保证焊透、融合良好，又要保证不烧穿。
对于厚度较大的焊件需采用多层焊。
Q235焊接工艺课程设计
1绪论1 .1 Q235的成分及焊接性分析Q235钢是一种普通碳素结构钢，具有冶炼容易，工艺性好，价格价廉的优点，而且在力学性能上也能满足一般工程结构及普通机器零件的要求，在世界各国得到广泛应用。
碳素结构钢的牌号体现其机械性能，符号用Q+数字表示，其中“Q”为屈服点“屈”的汉语拼音，表示屈服强度的数值。
Q235表示这种钢的屈服强度为235MP，Q235钢含碳量约为0.2%属于低碳钢。
Q235成分:C含量0.12%-0.22%、Mn含量0.30%-0.65%、Si含量不大于0.30%、S含量不大于0.050%、P含量不大于0.045%。
S、P和非金属夹杂物较多在相同含碳量及热处理条件下，低碳钢焊接材料焊后的接头塑性和冲击韧度良好，焊接时，一般不需预热、控制层间温度和后热，焊后也不必采用热处理改善组织，整个焊接过程不必采取特殊的工艺措施，焊接性优良。
Q235含有少量的合金元素，碳含量比较低，一般情况下（除环境温度很低或钢板厚度很大时）冷裂倾向不大。
工件预热有防止裂纹、降低焊缝和热影响区冷却速度、减小内应力等重要作用。
但是预热使劳动条件恶化，并使工艺复杂。
低合金结构施焊前是否需要预热，一般应根据生产实践和焊接性试验来确定。
当母材的碳当量Ceq≥0.35时应考虑预热。
低合金钢淬硬倾向[1]主要取决于钢的化学成分，根据碳当量公式可知Q235的碳当量小于0.4%，在焊接过程中基本无淬硬倾向，焊前不需预热。
且这类刚含碳量较低，具有较的抗热裂性能，焊接过程中热裂纹倾向较小，正常情况下不会出现热裂纹。
从厚度考虑，当板厚超过25mm时应考虑100℃以上的焊前预热，试验中所用[键入文字] 1钢板的厚度为12mm，不需预热。
焊接热处理的目的是为了消除焊接内应力、提高构件尺寸的稳定性、增强抗应力腐蚀性能、提高结构长期使用的质量稳定性和工件安全性等。
低合金钢焊接结构在大多数请况下不进行焊后热处理，只有在特殊要求的情况下才进行焊后热处理。
Q235B钢板-焊接工艺评定
焊接工艺评定编号:HP-002使用单位盖章:焊接工艺评定任务书编号：RW-06-02焊接工艺评定方案编号：FA-06-04接头型式： 对接 衬 垫： /衬垫材料： / 30～350其 它： / 2～3mm母 材：类 号： A 类 与类 号： A 类钢 号： Q235B 与钢 号： Q235b 相焊接 试 件：母 材 厚 度：12mm 焊缝金属厚度：13～14mm 管 子 直 径： / 其 它： / 电（火焰）特性：电极：钨级型号和尺寸： /送丝速度范围： /其它： /填充金属：焊条型号：E5015 规格：ф3.2/ф4.0焊丝型号： / 规格： /焊剂型号： /其它： /焊接工艺评定方案编号：FA-06-052～3mm接头型式：对接 30衬垫： /衬垫材料： /其它：母材：类号： A类与类号： A类钢号： Q235 B 与钢号： Q235 B 相焊接试件：母材厚度： 12mm焊缝金属厚度： 13～14mm管子直径： /其它： /电（火焰）特性：电极：钨级型号和尺寸： /送丝速度范围： /其它： /填充金属：焊条型号： E5015 规格：ф3.2/ф4.0焊丝型号： / 规格：/焊剂型号： /其它： /焊接工艺评定方案编号：FA-06-06接头型式： 对接衬其 30～35母 材：类 号： A 类 与类 号： A 类钢 号： Q235 与钢 号： Q235 相焊接 试 件：母 材 厚 度：12mm 焊缝金属厚度：13～14mm 管 子 直 径：/ 其 它：/ 电（火焰）特性：电极：钨级型号和尺寸： /送丝速度范围： /其它： /填充金属：焊条型号： E5015 规格：ф3.2/ф4.0焊丝型号： / 规格： /焊剂型号： /其它： /打底层1道填充层2道盖面层3道焊接工艺评定报告编号：BG-06-04简图：接头型式： 对接 衬 垫： /衬垫材料： /其 它：母 材：类 号：A 类 与类 号：A 类钢 号：Q235 与钢 号：Q235 相焊接 厚 度：12mm 直 径： /其 它：坡口内外两侧15㎜处打磨干净，露出金属光泽。
课程设计--焊接工艺设计说明书
净化器焊接工艺设计说明书院系：材料科学与工程学院班级：成型05-4姓名：王博学号：0508020414指导老师：刘少平回书利綦秀玲目录1产品的技术要求及原始数据分析 (1)1.1产品概况 (1)1.2 产品的技术要求 (1)1.3产品各部分所用材料选择 (2)2备料加工工艺过程 (2)2.1接管 (2)2.1.1尺寸 (2)2.1.2加工方法 (3)2.2补强圈 (3)2.2.1尺寸 (3)2.2.2加工方法 (4)2.3补强板 (4)2.4上封头 (5)2.4.1尺寸 (5)2.4.2加工方法 (5)2.5下封头 (6)2.5.1尺寸 (6)2.5.2 加工方法 (6)2.6筒体 (7)2.6.1尺寸 (7)2.6.2 加工方法 (7)2.7压盖座和压盖 (8)2.7.1尺寸 (8)2.7.2加工方法 (9)2.8 法兰、M16螺杆(2个)，M16六角螺帽（2个 (9)2.9底脚 (10)3装配—焊接工艺设计方案说明与分析 (10)3.1产品材料的可焊性分析 (10)3.2 焊接工艺分析与设计 (10)3.2.1采用手工电弧焊部位 (10)3.2.2采用埋弧自动焊 (11)3.2.3采用手工电弧焊打底焊，接着埋弧自动焊 (11)4装配步骤 (12)5焊接技术要求 (12)6产品质量检验 (13)6.1外观检验 (13)6.2致密性检验 (13)6.3强度检验 (14)7焊后处理 (14)参考文献 (15)1产品的技术要求及原始数据分析1.1产品概况（1）名称：净化器（2）技术要求：容积：0.25m3；设计压力：55kgf/cm2；设计温度≤320℃; 介质：压缩空气；焊缝系数0.8；腐蚀裕度：1mm；耐压压力：87kgf/cm2（3）简图如图1所示，各部分组成：两个法兰、两个接管、一个补强圈、一个补强板、一个上封头、筒体、一个下封头、三个底脚、压盖座、一个压盖，丝对M16、螺帽M16。
（4）作用：使进入净化器中的空气保持一定的压力，并净化容器中的气体，去除空气中的杂质、油污、粉尘和水分等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接1531 王翔
Q235钢板的焊接工艺设计说明书
目录
1 母材的基本数据与焊接性 (2)
1.1 母材的基本数据 (2)
1.1.1 Q235钢的介绍 (2)
1.1.2 碳钢按含碳量的分类 (2)
......................................................................................................... 错误！未定义书签。
1.1.4 Q235钢的化学成分与基本力学性能 (3)
1.2 Q235钢的焊接性 (4)
1.2.1 碳当量分析 (5)
......................................................................................................... 错误！未定义书签。
1.2.3 焊接时存在的问题 (6)
2 焊接方法的选择 (7)
3 焊接工艺 (8)
3.1 焊前准备 (8)
3.1.2 工件表面的清理 (9)
3.1.3 焊条烘干 (9)
3.2 焊接工艺参数的制定 (9)
3.2.1 焊条直径的选择 (9)
3.2.2 焊接电流 (10)
3.2.3 焊接电压 (11)
3.2.4 焊接层数 (12)
3.2.5 焊接速度 (12)
3.2.6 电流极性的选择 (12)
3.2.7 反变形 (13)
4 操作要点及注意事项 (13)
4.1.1 引弧焊接前引燃电弧的过程叫做引弧。
引弧常用划檫法和直击法。
(13)
4.1.2 运条 (13)
4.1.3 收尾 (14)
4.1.4 敲渣 (14)
5 常见缺陷及解决措施 (14)
5.1.1 气孔 (14)
5.1.2 残余应力与变形 (15)
5.1.3 冷裂纹 (15)
1 母材的基本数据与焊接性
1.1 母材的基本数据
1.1.1 Q235钢的介绍
Q235钢又称A3钢，是铁和碳的合金，碳钢中除了以碳作为合金元素外，还有少量的Mn和Si有益元素，还有少量的S、P等杂质。
Q代表的是这种材质的屈服极限，235代表的是屈服值，由于这种材料的含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。
1.1.2 碳钢按含碳量的分类
表1 碳钢按含碳量的分类
表2 碳素结构钢的化学成分表
1.1.4 Q235钢的化学成分与基本力学性能
其化学成分如表3
表3 Q235钢的化学成分。
