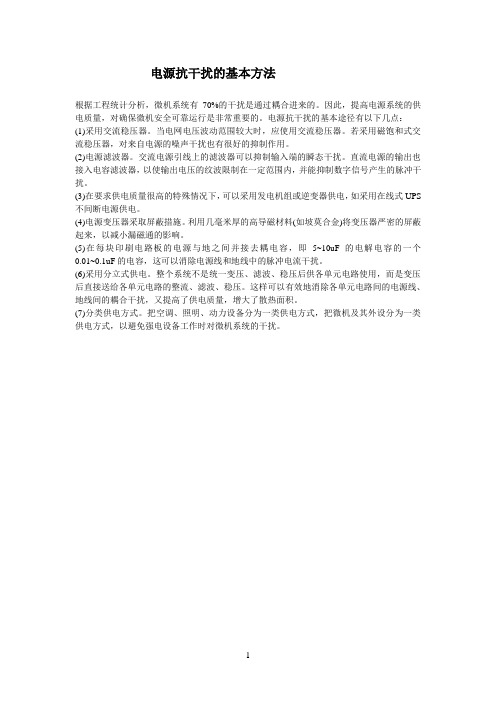

电源抗干扰的基本方法
根据工程统计分析，微机系统有70%的干扰是通过耦合进来的。
因此，提高电源系统的供电质量，对确保微机安全可靠运行是非常重要的。
电源抗干扰的基本途径有以下几点：(1)采用交流稳压器。
当电网电压波动范围较大时，应使用交流稳压器。
若采用磁饱和式交流稳压器，对来自电源的噪声干扰也有很好的抑制作用。
(2)电源滤波器。
交流电源引线上的滤波器可以抑制输入端的瞬态干扰。
直流电源的输出也接入电容滤波器，以使输出电压的纹波限制在一定范围内，并能抑制数字信号产生的脉冲干扰。
(3)在要求供电质量很高的特殊情况下，可以采用发电机组或逆变器供电，如采用在线式UPS 不间断电源供电。
(4)电源变压器采取屏蔽措施。
利用几毫米厚的高导磁材料(如坡莫合金)将变压器严密的屏蔽起来，以减小漏磁通的影响。
(5)在每块印刷电路板的电源与地之间并接去耦电容，即5~10uF的电解电容的一个0.01~0.1uF的电容，这可以消除电源线和地线中的脉冲电流干扰。
(6)采用分立式供电。
整个系统不是统一变压、滤波、稳压后供各单元电路使用，而是变压后直接送给各单元电路的整流、滤波、稳压。
这样可以有效地消除各单元电路间的电源线、地线间的耦合干扰，又提高了供电质量，增大了散热面积。
(7)分类供电方式。
把空调、照明、动力设备分为一类供电方式，把微机及其外设分为一类供电方式，以避免强电设备工作时对微机系统的干扰。
1。
电力系统中常见干扰及变电站抗干扰措施-电力论文-水利论文
电力系统中常见干扰及变电站抗干扰措施-电力论文-水利论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——变电站内的各类干扰，由于其频率高、幅度大等特点极大地影响微机保护装置的正确动作，因此有必要针对各类干扰提出保证电力继电保护装置正常工作的抗干扰措施，本文基于保证微机型继电保护装置和自动装置安全可靠运行目的，结合实际工作经验及查阅相关资料，提出变电站抗干扰措施和继电保护抗干扰措施，可为相关工作者提供参考和借鉴。
1、电力系统中常见的几种干扰1.1高频干扰变电站的一次设备包括断路器、隔离刀闸等，在工作时都会产生高频干扰，从而对变电站二次回路带来影响。
在变电站内进行一些常规操作，如断路器合闸送电、带电操作隔离刀闸等，都会产生较大的高频干扰。
如图1所示为带电操作隔离刀闸向不带电的母线充电的情况。
如图1所示，电源侧电压为US，纯电容侧电压为UL，此时，可以将母线等效纯电容性负荷，在隔离开关逐渐合闸的过程中，触点间的电场强度会增大，并发生拉弧情况。
在实际的现场操作中，一般隔离刀闸闭合的速度较慢，所以，当电源侧的工频电压达到最大时，会出现第一次拉弧。
此后电路中的电流会经过接通的触点来对电容充电。
电容电压充满后充电回路自动断开，当系统充电到通过零电位时，US与UL之间电压逐渐变大，最后倒换极性并大于击穿电压，导致了开关的第二次击穿，并重复对电容的充电过程，如此循环往复，在闪络和拉弧的过程中，会产生高频干扰，随着合闸的过程不断进行，高频干扰会逐渐降低。
带电操作隔离刀闸带来的高频干扰主要体现在拉弧的初始阶段，约为200～300次/s，这种拉弧将带来较陡的沿着母线传播的电流与电压波，最终通过母线上连接的电容设备进入地网，并通过行波的反射产生频率为50kHz～5MHz的高频振荡，并与二次回路发生耦合，形成强烈的电磁干扰。
1.2电磁干扰电磁干扰主要是由各类电力电子元件所产生的，如手机、移动电话等，通过电磁感应在设备周围形成高频信号，通过各种半导体回路成为一个信号源，再经过整流后，可能造成装置的逻辑处理回路出现问题，比如逻辑电位偏移、逻辑混乱等。
论述电力系统的抗干扰能力及防范措施
论述电力系统的抗干扰能力及防范措施我国在发展的过程中，始终将电力事业的发展放在重要的位置上，因为电力的稳定是保证生产安全、有序进行的根本，也是促进电力事业发展的重要保障。
因此，要想加强电力事业的进一步发展，就要从引发不安全因素的干扰问题入手，将干扰产生的原因进行系统的认知，并且在此基础上形成完整的应对措施，使得我国的电力系统具有较强的抗干扰能力。
本文以此为基础，进行必要的分析，希望在今后的工作中相关的电力工作人员可以重视起来，为发展我国的电力事业做出贡献。
1、电力系统外部的干扰在影响电力系统的干扰因素方面，一方面是外部的影响因素，另一方面是内部的影响因素。
外部影响因素中，对电力系统的影响集中体现在几个部分，例如自然灾害对电力系统的影响，因为我们无法制止自然灾害的发生，只能做好相应的预防工作，将损失降到最低，其他的干扰因素还有很多，下面根据具体的实际情况进行分析。
1.1自然干扰。
大气层中的电场出现变化是主要的干扰因素之一，同样的情况还包括在电离层中出现的变化以及因为太阳黑子的变化而对电磁造成的影响，这些都是自然界对电力系统造成的不良影响，干扰到电力系统的安全。
自然干扰是电力系统中最为常见的一种干扰类型，并且也是最难解决的部分，因为在电力系统实际的运作中，外界因素的干扰会造成高频电压的出现，超出规定的范围之内，就会对系统的运行带来不利的影响，如跳闸、断电等情况时有发生。
1.2放电干扰。
放电干扰主要包括四种类型，最常见的放电干扰来源于电晕放电，这一情况的发生是因为高压输电造成的，输电线的绝缘体会因为失去效果而产生脉冲电流的情况，并且这一情况还是间歇性的，由此引发电晕放电的问题。
这一问题的出现对低频测试系统的影响最大，而对高频测试系统的影响较小，基本不会产生较为严重的伤害。
另外，辉光放电干扰也是一种常见的放电干扰。
这种类型的放电干扰可以称之为气体放电，发生在两个接电之间，当出现电离时，就会因为离子之间产生的一系列作用而发生辉光放电的情况，人们在直观的观察中，通常会看到蓝色的辉光，影响到电力系统的运行。
电气工程中自动化设备的抗干扰策略
电气工程中自动化设备的抗干扰策略在电气工程中，自动化设备的抗干扰策略非常重要，主要涉及到电磁干扰、信号干扰、电源干扰等方面。
以下是一些常用的抗干扰策略：1. 地线设计：良好的地线设计能够有效降低电磁干扰的影响。
地线应该采用低阻抗的导线，尽可能保持短而直的路径。
在地线连接中，还可以采用平面接地方式来增强地线的抗干扰性能。
2. 屏蔽技术：针对电磁干扰，可以对受干扰的电缆、设备进行屏蔽处理。
常用的屏蔽材料有金属屏蔽罩、屏蔽带、铜箔等，可以有效地阻挡外部电磁波的干扰。
3. 滤波技术：利用滤波器对输入信号进行滤波，可以滤除干扰频率，提高系统的抗干扰性能。
常用的滤波器包括低通滤波器、高通滤波器、带通滤波器等，根据不同的干扰源选择相应的滤波器。
4. 信号调理：对受干扰的信号进行调理，可以提高系统的抗干扰能力。
信号调理技术包括增益控制、放大器设计、滤波等，可根据干扰信号的特点进行选择和应用。
5. 电源隔离：通过隔离电源和负载电源，可以有效地阻隔电源干扰，提高系统的稳定性。
电源隔离可以采用变压器进行隔离，避免干扰信号传播到负载电源上。
6. 防雷接地：合理的防雷接地系统能够降低雷击干扰对自动化设备的影响。
雷击干扰主要通过接地系统传入设备，因此加强接地系统的设计和施工是很重要的。
7. 信号传输方式：选择合适的信号传输方式也是提高抗干扰能力的重要因素。
光纤传输具有抗干扰能力强、传输距离远的优势，可以选择光纤传输方式代替传统的电缆传输。
8. EMC设计：在自动化设备的设计和制造过程中，应该充分考虑电磁兼容性（EMC）要求，从源头上抑制干扰信号的产生。
通过选择抗干扰材料、合理布局电路板、加强屏蔽等手段，提高设备的抗干扰能力。
抗干扰策略在电气工程中是非常重要的一环，只有在设计和制造过程中充分考虑和应用抗干扰技术，才能保证自动化设备的正常稳定运行。
浅析电气工程中自动化设备的抗干扰措施
浅析电气工程中自动化设备的抗干扰措施自动化设备在现代电气工程中起着重要的作用，它们可以实现复杂的自动化控制和数据处理功能。
然而，由于工业环境的复杂性和电磁干扰的存在，自动化设备经常会遭受各种干扰。
这些干扰可能会导致设备故障或数据失真，严重影响生产效率和安全性。
因此，为了保障自动化设备的正常运行，需要采取一系列的抗干扰措施。
首先，对于设备的选型应该有所考虑。
在工业环境中使用的自动化设备应该具有较高的抗干扰能力，这是通过选用抗干扰能力较强的器件和部件来实现的。
例如，在设备的电路设计中，采用抗干扰能力较好的元件和高频隔离技术可以有效减少电磁干扰的影响。
此外，在机械方面，也应该考虑防护等级和防护材料的选择，以减少外部干扰的影响。
其次，对于设备的安装应该有所关注。
在设备的安装过程中，应该避免与其他电气设备或设备的电源线和信号线放置在一起，以减少外部电磁场和射频场的干扰。
安装过程中还应该避免金属部件短路，因为这会增加外部电磁场对设备的影响。
再次，对于设备的电路接线也要有所考虑。
在设备的电路接线中，应该采用正确的接线方式和线缆，以减少电路间的互相干扰。
例如，应该使用屏蔽线缆来避免信号线的外界干扰，同时在设备接口处进行屏蔽处理。
此外，在设备的接地线中，应该采用正确的接地方式和接地材料，以减少地线干扰的影响。
最后，对于设备的维护和保养也应该加强。
定期对设备进行清洁和检查，以保证设备的正常运行；在设备故障时，应该及时排除故障，以减少故障对其他设备的干扰。
综上所述，电气工程中自动化设备的抗干扰措施是非常重要的。
通过正确的设备选型、安装、电路接线和维护保养，可以有效地减少外部干扰的影响，保障设备的正常运行，提高生产效率和安全性。
计算机控制系统电源与供电系统的抗干扰措施
计算机控制系统电源与供电系统的抗干扰措施为了确保计算机控制系统的稳定运行，电源与供电系统必须采取一些抗干扰措施。
在这篇文章中，我将会介绍一些常见的抗干扰措施，包括电源稳定性、电源滤波、接地保护、备用电源、继电保护以及UPS系统。
电源稳定性是电源与供电系统中最重要的一项抗干扰措施。
稳定的电源可以确保计算机系统各个部件的正常工作，同时也能减少电源波动对系统的影响。
为了实现电源稳定性，我们可以采用多种方法，例如使用稳压器和稳流器等稳压稳流器件，以确保输出电压和电流的稳定性。
此外，合理设计电路，选择合适的电源供应器件，以及避免电网电压剧烈波动等，也都能够有效维护电源的稳定性。
电源滤波是另一个重要的抗干扰措施。
电源中常常存在着各种噪声和干扰，如电磁干扰、高频干扰和低频干扰等。
这些干扰可能会对计算机系统造成不良影响，包括信号干扰、电路响应不稳定以及设备损坏等。
为了减少干扰的影响，可以在电源输入端或输出端添加滤波器来滤除干扰信号。
常见的滤波器包括磁性滤波器、电容滤波器和电感滤波器等。
这些滤波器能够滤除高频噪声和电磁干扰，从而确保电源供电的稳定和纯净。
接地保护是另一项重要的抗干扰措施。
地线的接地质量直接影响到系统的抗干扰能力。
良好的接地可以避免静电积聚、电磁波干扰和雷电等问题。
为了实现良好的接地保护，我们可以采用以下几种方法：首先，选择合适的接地点，并确保接地点地阻低于规定的限值；其次，使用良好的接地导线和接地装置，并避免接地电阻过大或连接不可靠；最后，定期检查接地系统的状态，并及时维护和维修。
备用电源是在电源供电失效时提供备用电力的一种常见抗干扰措施。
计算机控制系统通常要求持续供电以保持正常运行，因此备用电源不仅可以确保系统的连续运行，还可以保护系统数据的安全性。
备用电源通常采用UPS系统（不间断电源系统）来实现，包括蓄电池和电源管理设备等。
在电源中断时，UPS系统会自动切换到备用电源，以确保系统能够在一定时间内继续供电。
加强电力系统二次回路抗干扰措施
加强电力系统二次回路抗干扰措施摘要：电力系统经常遭到雷电侵扰，不时发生短路等故障，还会对一次设备进行各种操作，此时都会产生暂态干扰电压，通过静电耦合、电磁耦合或直接传导等途径进入继电保护装置，如果不采取有效措施防御，容易造成继电保护及安全自动装置的误动或拒动，造成监控系统的数据混乱及死机等现象，严重时会损坏二次回路的绝缘及保护装置中的电力元器件，对电网的安全构成严重威胁。
本文以静电耦合、电磁感应、地电位差等干扰信号为例，就如何针对各类干扰信号采取有效性的措施，抑制其强度，使干扰信号减之最小等相关问题进行了探讨，从而确保继电保护的动作正确性。
关键词：电力系统干扰威胁二次措施0引言电力系统二次回路中出现的电磁干扰对保护装置（特别是微机型装置）的可靠运行带来很大的威胁，由于电磁干扰引起保护装置误动、误发信号或电子元件损坏造成装置失灵的事故时有发生。
随着电力系统不断发展，需要更多地采用微机远动、微机集控、微机保护装置，因此研究电磁干扰及采取抗干扰措施，对保证电力系统安全运行有着重要的意义。
1防止静电耦合干扰的措施抑制静电耦合产生的干扰，可以采用增大耦合阻抗，对二次回路及保护装置进行屏蔽，合理选择二次设备元器件参数等方法进行一致。
我们知道二次回路二抗电压表达式为：（式1）（1）从式1可以看出，在相同干扰源电压Us情况下，当耦合阻抗Z1增大时，二次回路的干扰电压UT将下降。
耦合阻抗Z1主要是干扰源与被干扰回路间的分布电容C1的容抗。
适当合理布置干扰源与被干扰回路的相对位置，可以减小分布电容C1，可以增加耦合阻抗，从而降低干扰电压UT。
（2）在二次回路适当地点增加抗干扰电容，如在保护装置的电源入口处及电流、电压互感器二次回路接入保护装置前，可以将式1中的Z2减小。
图1是采用抗干扰电容后的静电干扰的简化电路图，图中C1为漏电容，对应为式1中的Z1；C3为增加的抗干扰电容，其容量一般为几分之1μF~几十μF，等效阻抗为Z3；C2为二次回路与大地间的分布电容。
电气控制系统抗干扰防护措施
电气控制系统抗干扰防护措施1、减少电路的电容、电感和共阻抗耦合。
(1)控制信号线尽量远离各种动力线、高压线,并采用垂直或辐射状布线;绕开和远离能产生高电位和大入地电流的接地点(如避雷器、并联电容器组、电容式电压互感器、电容型套管以及变压器中性点等的接地点)。
(2)弱电信号线不得与操作传输线和脉冲功率线同走一根电缆;不同电平信号线分用不同电缆分层布置,不得混合捆绑成束。
(3)一对信号线尽量同走一根缆,并最好采用双绞,使磁场干扰信号相互抵消。
(4)采用高质量双稳压电源和配用专用电源导线,使电源内阻和导线电阻小,共阻抗小;各电路电源线直接由电源输出端放射性布线,分别配电,防止链形布线;基准线和电源线应尽量增大截面积。
大电流电路(如信号灯、继电器)的公共线与逻辑回路的公共线分开,并分别设置稳压电源,减小共阻抗耦合干扰;提高公共零线对地绝缘,以免将地电位引入零线。
(5)提高控制装置的绝缘水平,防止漏电阻造成干扰;尽量少用中间端子板,减少接触电阻。
2、设置滤波、整形、延时电路、避开干扰。
(1)滤波器具有选频特性,对经传导耦合的干扰是一种有效的技术防护措施。
对交流电源进线加装滤波器,可抑制中波段高频干扰;还可抑制电源波形失真干扰;对直流可分别滤除高、低频干扰成分;在各个信号线的输入端采用滤波电路,既可防高、低频干扰信号的侵入,又可抑制过电压及触点抖动造成的干扰。
(2)采用高噪声容限的电路,并适当提高电路的门槛电压(如比较器的基准电压),可避开一些低幅干扰。
(3)对持续时间短的脉冲干扰,在不影响操作运行质量的前提下,采用延时元件或积分门限元件也可有效避开干扰。
3、采用隔离措施、屏蔽措施。
(1)采用电隔离装置传递开关信号,可有效防止干扰的直接引入。
常用的隔离器有电磁隔离和光电隔离。
（2）将产生电磁干扰的设备和电子设备的金属外壳可靠接地,使之成为与地等电位的屏蔽体;污染严重者,可将整个机房屏蔽。
(3)电源变压器、电压(电流)互感器、冲击继电器等应在一二次绕组间加装屏蔽层(单层或双层),抑制电网的工频干扰。
EMC抗干扰解决方法
EMC知识一、EMC测试项目：1.电压暂降：在电气供电系统某一点上的电压突然减少到低于规定的阈限，随后经历一段短暂的间隔恢复到正常值。
2.短时中断：供电系统某一点上所有项位的电压突然下降到规定的中断阈限以下，随后经历一段短暂的间隔恢复正常值。
3.静电：一般2KV电压所有外部能接触到的金属部件。
解决方法：屏蔽罩；导电胶布；干扰大的线布置在PCB板内层例如：无线；4G;GPS等信号源线。
二、常用硬件抗干扰技术针对形成干扰的三要素，采取的抗干扰主要有以下手段：2.1、抑制干扰源抑制干扰源就是尽可能的减小干扰源的du/dt，di/dt。
这是抗干扰设计中先考虑和重要的原则，常常会起到事半功倍的效果。
减小干扰源的du/dt主要是通过在干扰源两端并联电容来实现。
减小干扰源的di/dt则是在干扰源回路串联电感或电阻以及增加续流二极管来实现。
抑制干扰源的常用措施如下：1）继电器线圈增加续流二极管，消除断开线圈时产生的反电动势干扰。
仅加续流二极管会使继电器的断开时间滞后，增加稳压二极管后继电器在单位时间内可动作更多的次数。
2）在继电器接点两端并接火花抑制电路（一般是RC串联电路，电阻一般选几K 到几十K,电容选0.01uF），减小电火花影响3）给电机加滤波电路，注意电容、电感引线要尽量短。
4）电路板上每个IC要并接一个0.01μF——0.1μF高频电容，以减小IC对电源的影响。
注意高频电容的布线，连线应靠近电源端并尽量粗短，否则，等于增大了电容的等效串联电阻，会影响滤波效果。
5）布线时避免90度折线，减少高频噪声发射。
6）可控硅两端并接RC抑制电路，减小可控硅产生的噪声（这个噪声严重时可能会把可控硅击穿的）。
2.2、切断干扰传播路径按干扰的传播路径可分为传导干扰和辐射干扰两类。
所谓传导干扰是指通过导线传播到敏感器件的干扰。
高频干扰噪声和有用信号的频带不同，可以通过在导线上增加滤波器的方法切断高频干扰噪声的传播，有时也可加隔离光耦来解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电室的抗干扰措施浅析
摘要：随着计算机软硬件技术、网络技术、通信技术的发展，在一些工程中。
为减少控制电缆，缩减主建筑占地面积，二次设备采用了下放置配置装置区的方式。
由于弱电设备多，环境电压等级高，电磁干扰强，使许多人对这种方式的安全可靠性提出了疑问。
本文着重从干扰源、抗干扰措施及保护小室的设计角度作了分析，对保护小室下放模式的安全可靠性作出肯定，并对小室屏蔽设计提出一些看法。
关键字：配电室；抗干扰；措施
中图分类号： tm641 文献标识码： a 文章编号：
一、干扰来源
按电磁干扰的产生可分为：(1)自然发射源包括雷击、静电放电等自然现象。
配电室受到雷击后会产生很大的、流入接地系统的静态电流，使接地系统中各接地点产生很大的电位差，在电缆屏蔽层出现静态干扰电压，使通过电缆外皮的电流增加。
雷电冲击在二次同路中产生的静态过电压幅值达30 kv，上升率约几微秒。
静电放电主要是由工作人员接近配电设备时引起的，其放电时的瞬时电压很高，足以使信号发生畸变。
(2)无意发射源出现在普通设备和其他设备中，包括发配电设备和用电设备，断路器操作、隔离开关操作、电路式线路辐射、低频系统谐波、电力系统的不平衡、时钟信号、电势改变等。
(3)其他发射源包括无线电发射机、手机等。
配电室工作人员用的无线电通信工具(发射机)，是配电室内高频场的
主要来源。
二、干扰的防范措施
干扰源对配电站自动化系统的干扰传播路径可分为传导干扰和辐射干扰两类。
所谓传导干扰是指通过电源线路、接地线和信号线传播到达敏感器件造成的干扰。
所谓辐射干扰是指通过空间辐射传播到敏感器件的干扰。
切断干扰传播路径的常用措施有：
( 1 ) 隔离。
防止干扰危及保护装置的隔离对策主要包括以下几个方面：
a.交流电压、电流、功率等交流信号经变送器转换为直流量送入微机；
b.交流量均经小型中间电压互感器和电流互感器隔离，使交流“地”与直流“地”隔离；
c所有开关量的输人和输出 (包括跳闸出口、需监视的信号等) 触点和数字量输出 (如打印机接口) 等,都应采用光电隔离。
( 2 ) 屏蔽
把干扰源、载扰线路、易受干扰的设备或线路，用金属板或金属网包围起来，以降低辐射干扰的传播。
机壳用铁质材料做成,以实现对电场和磁场的屏蔽，在电场很强的场合，应在铁壳内加装铜网衬里。
( 3 ) 滤波
是滤去电磁波中的干扰部分。
开关电源由干内部元件布置得比较紧密 ,电源和输出导线之间距离较近 ,接地线又较长 ,因此防御
外来干扰的能力较差,高频时尤为明显。
必须在电源入口处增设电源滤波器来防止电源干扰的侵入,滤波器的接地点应以最短距离可靠接地,所有电源线必须经过滤波器才能进入设备内部。
( 4 ) 接地
用低阻抗的导体将设备、电路或系统与大地牢固地连接，防止干扰的祸合和传播。
用地线把数字区与模拟区隔离，数字地与模拟地要分离，为了避免信号地线形成回路造成磁场干扰,必须采用一点接地方式，a / d、d / a 芯片布线也以此为原则。
三、保护控制设备抗干扰能力
现有的国内继电保护在装置设计时，考虑了抗干扰措施，具有较强的抗干扰能力，但对直接安装在高压配电装置区内的保护小室，运行经验还较少，有关科研单位对此进行了试验。
根据对国内部分设备的试验情况，试验结果基本为a级，个别试验项目为b级，其抗干扰性能能满足配电室高压配电装置区的电磁环境的要求。
通过试验，提出几点注意事项：(1)控制柜应良好接地，柜内接地线采用铜编织带接地，并改善门锁接地；(2)对电源插件抗干扰件能自待提高；(3)辅助设备mrt一02抗干扰性能较低，应增强抗干扰措施；(4)电度计量、测量、通信等仪器仪表抗干扰性能较差。
通过试验，认为保护小室的设计屏蔽效能不低于40db，为适应些其他特殊要求，保护小室的屏蔽效能应按60db加以考虑。
根据试验结果：认为在高压配电装置区内的保护小室应采用特殊屏蔽措施。
根据抗干扰原理，如保护小室设置存高压配电装置区内，
则在电气设计中应采用抗干扰措施：(1)计算机监控系统的户外通信介质采用光缆，除提高通信传输速度及容量外，还避免了将干扰信号引入监控机房，提高系统抗干扰能力；(2)模拟量及脉冲量弱电信号输入同路选用对绞屏蔽电缆，如工程中从220 kv及35 kv
配电装置引至220 kv继电保护小室的控制电缆采用外部总屏蔽电缆，外屏蔽层两端接地。
从500 kv配电装置引车500 kv继电保护小室的二次电缆采用双屏蔽控制电缆，外屏敞层两端接地，内屏蔽层在户内的屏内接地铜排上一端接地。
所有户内二次电缆采用单层屏蔽控制电缆，屏蔽层一端接地．保护屏至保护屏的或非保护屏至非保护屏的在一端接地。
保护屏至非保护屏的在保护屏一端接地。
220及35 kv配电装置区户外至户外电缆选用外部总屏蔽电缆，外屏蔽层两端接地，500kv配电装置区户外至户外电缆选用双屏蔽电缆，外屏蔽层两端接地，内屏蔽层铜带在近端(指串接电缆距继电保护室)侧一端接地。
不|同电压等级回路不放在同一根电缆内； (3)对电容式电压互感器、耦合电容器等强干扰源没备的接地线与其二次电缆的穿管及电缆屏蔽层在设备支架上部接在一起后再经电缆
管入地处与接地网连接。
保护小室的抗干扰措施主要是采取屏蔽措施，就是用导电或导磁的封闭面对内外空间进行电磁隔离。
屏蔽可分为电场屏蔽、磁场屏蔽和电磁场屏蔽。
屏蔽体的屏蔽效果根据该屏蔽体对电磁场强度削弱的程度来判定，通常用屏蔽效能来度量。
屏蔽效能定义为在电磁场中同一地点无屏蔽存在时的电磁场强度与加屏蔽体后的电磁场
强度之比。
(1)电场屏蔽(静电屏蔽)。
电场屏蔽的屏蔽体由良导体(如铜、铝等)制成，并良好接地，形成零电位法拉笫笼．阻止屏蔽体外的电场进入屏蔽体内腔，屏蔽效果与屏蔽层材料、密实程度及接地状况自关。
(2)磁场屏蔽。
主要用存较低频段，采用高磁导率的金属材料(如铁、硅钢片)作为屏蔽体，由于屏蔽体壁的磁阻较小，磁力线的大部分沿壁内通过，穿入屏蔽体内腔的磁场微少，屏蔽体的磁导率越高，壁层越厚，此分路作用越明显，屏蔽效能越好。
电磁场屏蔽。
电磁场屏蔽是用屏蔽体阻止高频电磁场在空间传播，其机理是利用金属导体对电磁波的反射衰减和吸收衰减，当电磁波从空间入射到金属屏蔽板时，由于波阻抗的不同，电磁波的一部分就要反射(反射损耗)；另一部分透射到金属板内，在金属板内传播因涡流等原因而产生能量损失(吸收损耗)。
四、工程实践
在最近的一些工程中，土建的设计方案为：保护小室室内墙面及顶棚往抹灰前沿内壁布置1．5 mm厚网孔为20mm×20mm的镀锌钢板网，地面在水泥砂浆下铺设1.5mm厚网孔为20 mm×20mm的镀锌钢板网，同时设成品防静电活动地板，所有的钢板网相互焊接成封闭网；门框四周包0．4mm厚的紫铜片，且与钢板网焊接；在窗户的里外层中间加设1．5mm厚网空为20mm×20mm的镀锌钢板网，同时伸入墙壁与墙内钢板网相焊接。
其他做法大同小异：材料也使用
镀锌钢板网，只是规格有所小同，有采用网孔为11 mm×25 mm的；工艺上为施工方便也基本采用抹面层下铺没的方法，有时为联接牢靠，在转角处埋设通长角钢，两面的钢板网均与其牢固焊接，避免对钢板网进行折弯。
总之，从土建的设计思路上并没有完全采用前述的各项措施。
上述施上方法是抗干扰的一项基本措施，尤其是对辐射性质的干扰可起到一定的作用。
实际上，在前些年，当变电站还处于常规控制的水平时，一此综合保护装置(包括集成电路型)就已在发电厂运行，在运行过程特别是基建过程中，遇到过多起装置误动事件，当时这些装置分布于开关柜上，外部再没有任何抗辐射型干扰的措施，电缆为屏蔽电缆，当一些电机启动时，另外一些电机的综合保护就会误跳，现场分析多次，发现当电刚发生事故或电机启动时，波形畸变很大，即使发生事故的装置离误跳装置很远，由于电网的传播，误跳装置得到的输人电流同样畸变，当其软件和硬件没有很好的识别畸变波形和滤波措施时，装置就会误动。
现场各由和厂家对装置的抗干扰措施进行了检查和改进，收到的效果很好，日前很多电厂里运行着大量的综合保护装置，而高压配电室无任何抗辐射型干扰的措施，运行却很稳定，这说明针对传导性电磁干扰的措施是有效的。
结论
现场各由和厂家对装置的抗干扰措施进行了检查和改进，收到的效果很好，日前很多电厂里运行着大量的综合保护装置，而高压配
电室无任何抗辐射型十扰的措施，运行却很稳定，这说明针对传导性电磁干扰的措施是有效的。
