排烟系统计算公式
排烟风量计算风压
排烟风量计算风压在建筑物的设计中，排烟系统是一个非常重要的组成部分。
它用于排除烟雾和有毒气体，确保建筑物内的人员安全。
排烟系统的设计需要考虑到排烟风量和风压等参数。
在本篇文章中，我们将详细介绍如何计算排烟风量和风压。
一、排烟风量计算排烟风量是指单位时间内通过排烟系统的空气体积。
计算排烟风量需要考虑到以下几个因素：1.人员数量：根据建筑物的使用情况和人员密度，确定需要排烟的人数。
常见的计算公式是每人需要20立方米/小时的排烟风量。
2.烟气量：烟气量是指单位时间内产生的烟雾和有毒气体的体积。
根据烟气产生的速率和容积，可以计算出烟气回收设备的排烟风量。
3.风量余量：在计算排烟风量时，需要考虑到风量余量。
风量余量是指额外的空气流量，用于排除建筑物内部的污染物和保持室内空气的清新。
计算排烟风量的公式如下：Q=Qp+Qf+Qs其中，Q是单位时间内的排烟风量，单位为立方米/小时；Qp是根据人员数量计算的排烟风量；Qf是烟气量；Qs是风量余量。
二、风压计算风压是指空气对建筑物外表面施加的压力。
在排烟系统设计中，需要计算风压的大小，以确保排烟系统能够正常工作。
1.烟道风压：烟道风压是指在烟道上空产生的压力差，用于将烟气排出建筑物。
烟道风压的大小取决于排烟风量和烟道的几何形状。
2.排烟风机风压：排烟风机风压是指风机所产生的风压。
风压的大小取决于风机的工作特性和排烟系统的阻力。
风压的计算通常使用以下公式：ΔP=ρ*V^2*K其中，ΔP是风压，单位为帕斯卡（Pa）；ρ是空气密度；V是空气流速；K是与烟道或风机相关的参数。
根据排烟系统的设计要求，可以计算出所需的风压大小。
然后可以选择适当的排烟风机和烟道。
总结：排烟系统的设计需要进行排烟风量和风压的计算。
排烟风量的计算包括考虑人员数量、烟气量和风量余量等因素。
风压的计算涉及到烟道风压和排烟风机风压。
根据计算结果，可以选择适当的排烟设备以确保排烟系统的正常运行。
防排烟设计公式

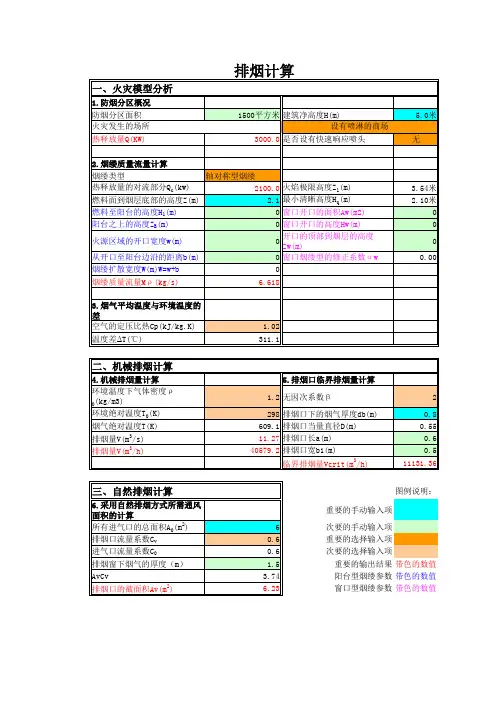

一、火灾模型分析1.防烟分区概况防烟分区面积1500平方米建筑净高度H(m) 5.0米热释放量Q(KW)3000.0是否设有快速响应喷头无2.烟缕质量流量计算烟缕类型轴对称型烟缕热释放量的对流部分Q c (kw)2100.0火焰极限高度Z 1(m) 3.54米燃料面到烟层底部的高度Z(m) 2.1最小清晰高度H q (m) 2.10米燃料至阳台的高度H 1(m)0窗口开口的面积Aw(m2)0阳台之上的高度Z B (m)0窗口开口的高度Hw(m)0火源区域的开口宽度w(m)0开口的顶部到烟层的高度Zw(m)0从开口至阳台边沿的距离b(m)0窗口烟缕型的修正系数αw 0.00烟缕扩散宽度W(m)W=w+b 0烟缕质量流量M ρ(kg/s) 6.6183.烟气平均温度与环境温度的差空气的定压比热Cp(kJ/kg.K)1.02温度差ΔT(℃)311.1二、机械排烟计算4.机械排烟量计算5.排烟口临界排烟量计算环境温度下气体密度ρ0(kg/m3)1.2无因次系数β2环境绝对温度T 0(K)298排烟口下的烟气厚度db(m)0.8烟气绝对温度T(K)609.1排烟口当量直径D(m)0.55排烟量V(m 3/s)11.27排烟口长a(m)0.6排烟量V(m 3/h)40579.2排烟口宽b1(m)0.5临界排烟量Vcrit(m 3/h)11131.36三、自然排烟计算图例说明：6.采用自然排烟方式所需通风面积的计算重要的手动输入项所有进气口的总面积A 0(m 2)6次要的手动输入项排烟口流量系数C v0.6重要的选择输入项进气口流量系数C 00.6次要的选择输入项排烟窗下烟气的厚度（m）1.5重要的输出结果带色的数值AvCv3.74阳台型烟缕参数带色的数值排烟口的截面积Av(m 2) 6.23窗口型烟缕参数带色的数值设有喷淋的商场火灾发生的场所。
暖通版防烟排烟新规防排烟计算书
一防烟系统计算防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风量应根据《建筑防烟排烟系统技术标准》GB 51251-2017第条~第规定计算确定。
当系统负担建筑高度大于24m时，防烟楼梯间、独立前室、合用前室和消防电梯前室应按计算值与表表的值中的较大值确定。
1、楼梯间或前室的机械加压送风量应按下列公式计算：L j=L1+L2 （）L s=L1+L3 （）式中：L j——楼梯间的机械加压送风量；L s——前室的机械加压送风量；L1——门开启时，达到规定风速值所需的送风量（m3/s）；L2——门开启时，达到规定风速值下，其他门缝漏风总量（m3/s）；L3——未开启的常闭送风阀的漏风总量（m3/s）。
门开启时，达到规定风速值所需的送风量应按下式计算：L1=A k vN1（）式中：A k——一层内开启门的截面面积（m2）,对于住宅楼梯前室，可按一个门的面积取值；v——门洞断面风速（m/s）；当楼梯间和独立前室、共用前室、合用前室均机械加压送风时，通向楼梯间和独立前室、共用前室、合用前室疏散门的门洞断面风速均不应小于s；当楼梯间机械加压送风、只有一个开启门的独立前室不送风时，通向楼梯间疏散门的门洞断面风速不应小于1m/s；当消防电梯前室机械加压送风时，通向消防电梯前室门的门洞断面风速不应小于s；当独立前室、共用前室或合用前室机械加压送风而楼梯间采用可开启外窗的自然通风系统时，通向独立前室、共用前室或合用前室的疏散门的门洞风速不应小于（A1/A g+1）（m/s）；A1为楼梯间疏散门的总面积（m2）；A g为前室疏散门的总面积（m2）。
N1——设计疏散门开启的楼层数量；楼梯间：采用常开风口，当地上楼梯间为24m以下时，设计2层内的疏散门开启，取N1=2；当地上楼梯间为24m 及以上时，设计3层内的疏散门开启，取N1=3；当为地下楼梯间时，设计1层内的疏散门开启，取N1=1。
前室：采用常闭风口，计算风量时取N1=3。
暖通2017版防烟排烟新规防排烟计算书

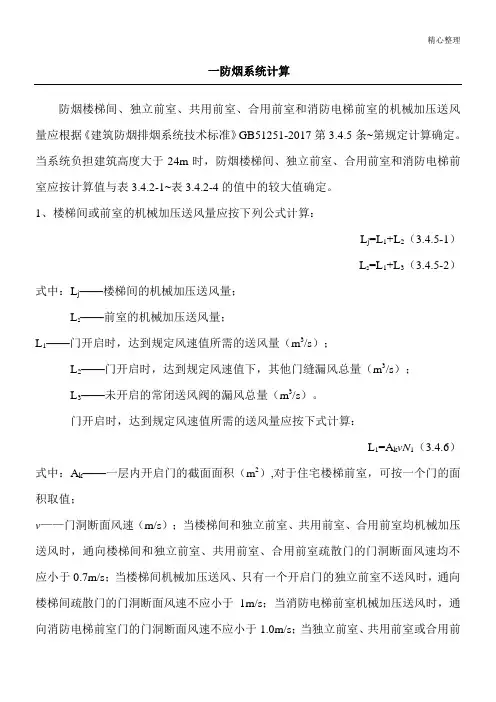

精心整理一防烟系统计算防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风量应根据《建筑防烟排烟系统技术标准》GB51251-2017第3.4.5条~第规定计算确定。
当系统负担建筑高度大于24m 时，防烟楼梯间、独立前室、合用前室和消防电梯前室应按计算值与表3.4.2-1~表3.4.2-4的值中的较大值确定。
1） ）式中：L 1—— 3.4.6）式中：v ——门洞断面风速（m/s ）；当楼梯间和独立前室、共用前室、合用前室均机械加压送风时，通向楼梯间和独立前室、共用前室、合用前室疏散门的门洞断面风速均不应小于0.7m/s ；当楼梯间机械加压送风、只有一个开启门的独立前室不送风时，通向楼梯间疏散门的门洞断面风速不应小于1m/s ；当消防电梯前室机械加压送风时，通向消防电梯前室门的门洞断面风速不应小于1.0m/s ；当独立前室、共用前室或合用前室机械加压送风而楼梯间采用可开启外窗的自然通风系统时，通向独立前室、共用前室或合用前室的疏散门的门洞风速不应小于0.6（A1/A g+1）（m/s）；A1为楼梯间疏散门的总面积（m2）；A g为前室疏散门的总面积（m2）。
N1——设计疏散门开启的楼层数量；楼梯间：采用常开风口，当地上楼梯间为24m以下时，设计2层内的疏散门开启，取N1=2；当地上楼梯间为24m及以上时，设计3层内的疏散门开启，取N1=3；当为地下楼梯间时，设计1层内的疏散门开启，取N1=1。
前室：采用常闭风口，计算风量时取N1=3。
2、门开启时，规定风速值下的其他门漏风总量应按下式计算：（3.4.7）式中：A——每个疏散门的有效漏风面积(m2)；疏散门的门缝宽度取0.002m~0.004m。
P——计算漏风量的平均压力差(Pa);当开启门洞处风速为0.7m/s时，取?P=6.0Pa;当开启门洞处风速为 1.Om/s时，取?P=12.0Pa;当开启门洞处风速为 1.2m/s时，取?P=17.0Pa。
新版防排烟规范排烟计算表 (1)
防烟分区一 参数值 6.9 2.29 8000 Qc=0.7Q Z1=0.166Qc Z≥Hq Z<Z1 Mρ=0.032Qc Z Z>Z1 Mρ=0.071Qc1/3Z5/3+0.0018QC
3/5 2/5
Hq=1.6+0.1H
5600 5.24 5.2 29.52 293 188
T=T0+ΔT V=(MρT)/(ρ0T0)
2 / A0C0 TT0 TT0
1/ 2
积 通常选定在0.5~0.7之间)
（通常约为0.6）
密度（kg/m3） ） 度（m） ） ） s）
自然排烟计算表
排烟系统 计算公式 排烟空间的建筑高度H(m) 最小清晰高度Hq（m） 火灾释放热量Q（kW） 热释放量中对流部分Qc（kW） 火焰极限高度Z1（m） 燃料面到烟层底部的高度Z（m） 烟缕质量流量Mρ（kg/s） 环境绝对温度T0（K） 烟气平均温度与环境温度的差ΔT 烟气绝对温度T（K） 环境温度下气体密度ρ0（kg/m ） 所有进气口的总面积A0 进气口有效面积 排烟窗下烟气厚度db 排烟口流量系数CV （AV*CV）
表
防烟分区二 参数值 6 2.2 4000 2800 3.97 2.5 9.36 293 293 586 1.2 15.61 56194 61813 二层防烟分区一 参数值 8 2.4 1500 1050 2.68 2.4 4.99 293 206 499 1.2 7.09 25509 28060 二层防烟分区二 参数值 8 2.4 1500 1050 2.68 7.5 22.63 293 45 338 1.2 21.78 78423 86265
2 2 3
防烟分区一 参数值 7 2.3 3000 Qc=0.7Q Z1=0.166Qc Z≥Hq Z<Z1 Mρ=0.032Qc Z Z>Z1 Mρ=0.071Qc1/3Z5/3+0.0018QC
厨房排烟量新风量计算公式
厨房排烟量新风量计算公式在厨房中，排烟和新风量的计算是非常重要的，它们直接关系到厨房内空气的质量和环境的舒适度。
通过合理的计算，可以有效地控制厨房内的空气质量，保证厨房内的工作人员和食物的安全。
下面我们将介绍厨房排烟量和新风量的计算公式。
首先，我们来看一下厨房排烟量的计算公式。
排烟量是指在厨房内排出的烟雾和油烟的总量，它的计算公式如下：排烟量 = 灶具数量×单个灶具排烟量。
其中，灶具数量指的是厨房内使用的灶具的数量，单个灶具排烟量是指每个灶具在单位时间内排出的烟雾和油烟的总量。
这个值可以通过实际测量或者参考厂家提供的数据来确定。
接下来，我们来看一下厨房新风量的计算公式。
新风量是指在厨房内需要补充的新鲜空气的总量，它的计算公式如下：新风量 = (厨房面积×高度×换气次数) ÷ 60。
其中，厨房面积指的是厨房的总面积，高度是指厨房的高度，换气次数是指在单位时间内需要进行多少次换气。
通常情况下，厨房的换气次数可以根据当地的相关规定或者标准来确定。
在实际的计算中，我们还需要考虑一些其他因素，比如厨房内的烟道长度、烟道的直径、烟道的阻力、风机的功率等。
这些因素都会对排烟量和新风量的计算产生影响，因此在进行计算时需要综合考虑。
除了以上的计算公式外，我们还需要注意一些其他的问题。
比如，在实际的使用中，厨房内的灶具可能不是一直都在使用，因此在计算排烟量和新风量时需要考虑到灶具的使用率。
另外，厨房内的烟道和换气系统的设计也会对排烟量和新风量产生影响，因此在进行计算时需要根据实际情况进行调整。
总的来说，厨房排烟量和新风量的计算是一个复杂的过程，需要考虑到多个因素。
通过合理的计算，可以保证厨房内的空气质量和环境的舒适度，为厨房内的工作人员和食物的安全提供保障。
希望通过本文的介绍，可以帮助大家更好地理解厨房排烟量和新风量的计算方法，为实际工作提供参考。
排烟风量计算、风压
排烟系统的构成：
厨房的排烟系统主要由集烟罩、排烟管道、油烟净化器、排烟风机（含消音器）和厨房整体补风装置构成，见下图。
水幕净化器
排烟风机开启后油烟经水幕净化器过滤后由排烟管道经油烟净化器活性炭吸附，后经静电净化器吸附后经风机排出室外。
一、厨房排风量的确定：
1、为了保证净化效果，在实际设计时排烟风量要求严格按照排风罩的吸入风速计算，罩口的吸入风速通常不低于0.5m/s。
最小排风量通常用下式计算：L=1000PH
式中：L—排风罩排风量，m3/h；
P—罩口的周长（靠墙的边不计），m；
H—罩口至灶口的距离，m
厨房风量核算：
2、经以上核算，厨房排风量为：34053m³/h+漏风损耗34053×20%=40863.6×10%预留余量+40863.6 =44949.96m³/h，现风机风量选型为52000m³/h，全压800pa，选型较为合理。
我部更换完油烟净化器后两家厨房排烟效果明显降低，故我部对三层员工餐厅排烟系统进行了测算。
新安装的油烟净化器风量为6100m³，所需排风量为：
44949.96+6100=51049.96m³/h，我部拟选择新排烟风机风量为53000m³/h。
最新消防排烟标准——消防排烟计算表
算表
防烟分区二 参数值 4.5 2.05 4000 2800 3.97 2.5 9.36 293 293 586 1.2 15.61 56194 61813 二层防烟分区一 参数值 8 2.4 1500 1050 2.68 2.4 4.99 293 206 499 1.2 7.09 25509 28060 二层防烟分区二 参数值 8 2.4 1500 1050 2.68 7.5 22.63 293 45 338 1.2 21.78 78423 86265
557 1.2 10.29 37057 40763
算表
防烟分区二 参数值 4.5 2.05 4000 2800 3.97 2.5 9.36 293 293 586 1.2 二层防烟分区一 参数值 8 2.4 1500 1050 2.68 2.4 4.99 293 206 499 1.2 二层防烟分区二 参数值 8 2.4 1500 1050 2.68 7.5 22.63 293 45 338 1.2
2 2 3
ห้องสมุดไป่ตู้
防烟分区一 参数值 3.6 1.96 2500 Qc=0.7Q Z1=0.166Qc Z≥Hq Z<Z1 Mρ=0.032Qc Z Z>Z1 Mρ=0.071Qc1/3Z5/3+0.0018QC
3/5 2/5
Hq=1.6+0.1H
1750 3.29 2.3 6.50 293 264
T=T0+ΔT
自然排烟计算表
排烟系统 计算公式 排烟空间的建筑高度H(m) 最小清晰高度Hq（m） 火灾释放热量Q（kW） 热释放量中对流部分Qc（kW） 火焰极限高度Z1（m） 燃料面到烟层底部的高度Z（m） 烟缕质量流量Mρ（kg/s） 环境绝对温度T0（K） 烟气平均温度与环境温度的差ΔT 烟气绝对温度T（K） 环境温度下气体密度ρ0（kg/m ） 所有进气口的总面积A0 进气口有效面积 排烟窗下烟气厚度db 排烟口流量系数CV （AV*CV）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排烟系统计算公式
001/已知排烟风机风量是22000CMH，275Pa，3Kw，排烟口为2个，
尺寸是1000*500，请问风口风速是多少？
2011-10-3117:06qinge_2003|分类：工程技术科学|浏览2356次
如果换成800*500风口，风速相差多少呢？
我有更好的答案
分享到：
举报|2011-11-0118:00网友采纳
风口风速为：22000÷3600÷2÷0.5（风口面积）=6.11m/s，如果换成800*500，则为22000÷3600÷2÷0.4（风口面积）=7.64m/s
A——风管截面积，单位：㎡；
v——管内风速，单位：m/s。
004/知道了风机的风量和风口怎么计算风管的大变小以及长度
2013-12-2114:18137****5107|分类：数学|浏览495次
如：风机是37kw/29000~37000的风量、吸风口是直径550，主管道的总是50米，有37个直径120吸风口！550的吸风口要变多大的管道？变多少节才能保证120的吸风口的风量一样？求解（写公式、一定要说明公式的符号代表什么？、举例）
我有更好的答案
分享到：
2013-12-2116:36提问者采纳
Q=3600A·v
Q——风量吗，单位：m³/h；
A——风管截面积，单位：㎡；
v——管内风速，单位：m/s。
3600——小时（h）和秒（s）的换算常数。
不知道你的系统是用来做什么的！如果是通风（消防排风、送风，油烟排风），主风管风速一般取8~12m/s，支管风速一般取6~8m/s
；如果是空调管道，主风管风速一般取6~10m/s，支管风速一般取4 ~6m/s；如果是除尘，就得考虑颗粒或粉尘的比重，一般主风管风速在16m/s以上，支管风速一般取18m/s以上。
至于风管怎么变，每节多大管径，都得看你现场管路布置和风口位置等，真的没法帮你！
至于550m³/h、120m³/h风口要多大，也得看你的系统是用来做什么的！
其实，利用公式，你自己也会计算，这里就不帮你做了！
譬如，风量1800m³/h的风管，管内风速取8m/s，则可以利用公式计算出风管的截面积需要多大！
套公式即：
1800=3600×A×8
j计算得，A=0.0625㎡。
如果我们用250×250mm的风管，刚好！
005/根据风速和风量如何求风机的功率
2009-11-2813:19yanyanxinyuhan|分类：学习帮助|浏览1880次
我有更好的答案
分享到：
2009-11-2813:38网友采纳
风机的功率P（KW）计算公式为P=Q*p/（3600*1000*η0*η1）Q—风量，m3/h；
p—风机的全风压，Pa；
η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取
高值
η1—机械效率，1、风机与电机直联取1；2、联轴器联接取0.95~0.9 8；3、用三角皮带联接取0.9~0.95；4、用平皮带传动取0.85
006/风机的风压是什么？
2007-04-1314:47buteel|分类：工程技术科学|浏览2731次
有一种风机，功率：5.5kw,电压：380V，电流：11.1A，转速：2900 r/min,风量：90-180m3/min,全风压：1700-800Pa，直径：50cm,
请指教，这里的全风压是指每平米面积的压力吗？或者是50/2*3.1
4=78.5cm2面积的压力？不改变其它，只把它的直径改变为30cm时
它的压强或压力有什么变化？。
