【CN209820145U】一种富氧强化熔炼炉的加料装置【专利】

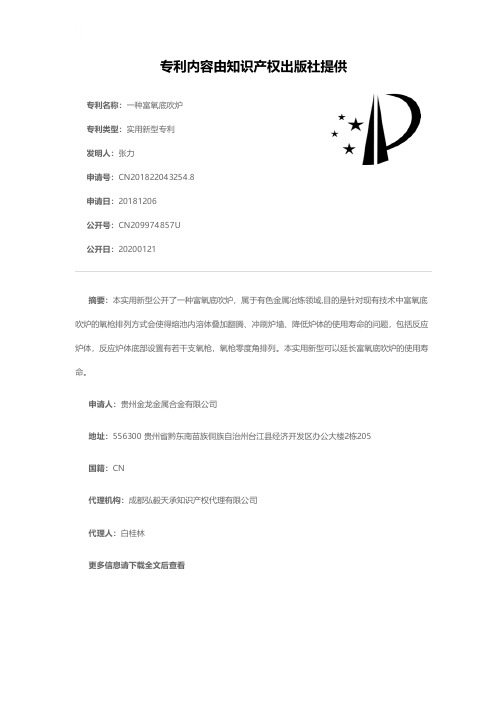

一种富氧底吹炉[实用新型专利]
![一种富氧底吹炉[实用新型专利]](https://img.taocdn.com/s3/m/c054a6f36bd97f192379e943.png)
专利名称：一种富氧底吹炉专利类型：实用新型专利
发明人：张力
申请号：CN201822043254.8申请日：20181206
公开号：CN209974857U
公开日：
20200121
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种富氧底吹炉，属于有色金属冶炼领域,目的是针对现有技术中富氧底吹炉的氧枪排列方式会使得熔池内溶体叠加翻腾、冲刷炉墙、降低炉体的使用寿命的问题，包括反应炉体，反应炉体底部设置有若干支氧枪，氧枪零度角排列。
本实用新型可以延长富氧底吹炉的使用寿命。
申请人：贵州金龙金属合金有限公司
地址：556300 贵州省黔东南苗族侗族自治州台江县经济开发区办公大楼2栋205
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：白桂林
更多信息请下载全文后查看。

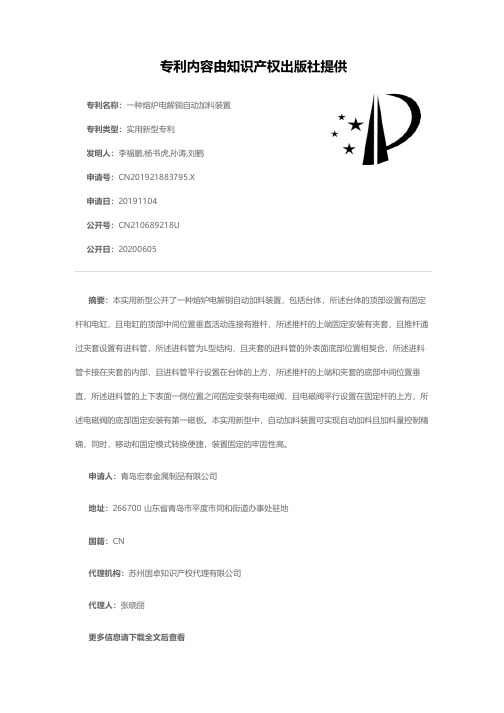

一种熔炉电解铜自动加料装置[实用新型专利]
![一种熔炉电解铜自动加料装置[实用新型专利]](https://img.taocdn.com/s3/m/9da2a8ebb52acfc788ebc955.png)
专利名称：一种熔炉电解铜自动加料装置专利类型：实用新型专利
发明人：李福鹏,杨书虎,孙涛,刘鹤
申请号：CN201921883795.X
申请日：20191104
公开号：CN210689218U
公开日：
20200605
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种熔炉电解铜自动加料装置，包括台体，所述台体的顶部设置有固定杆和电缸，且电缸的顶部中间位置垂直活动连接有推杆，所述推杆的上端固定安装有夹套，且推杆通过夹套设置有进料管，所述进料管为L型结构，且夹套的进料管的外表面底部位置相契合，所述进料管卡接在夹套的内部，且进料管平行设置在台体的上方，所述推杆的上端和夹套的底部中间位置垂直，所述进料管的上下表面一侧位置之间固定安装有电磁阀，且电磁阀平行设置在固定杆的上方，所述电磁阀的底部固定安装有第一磁板。
本实用新型中，自动加料装置可实现自动加料且加料量控制精确，同时，移动和固定模式转换便捷，装置固定的牢固性高。
申请人：青岛宏泰金属制品有限公司
地址：266700 山东省青岛市平度市同和街道办事处驻地
国籍：CN
代理机构：苏州国卓知识产权代理有限公司
代理人：张晓丽
更多信息请下载全文后查看。
用於玻璃熔炉的膜富氧装置[实用新型专利]
![用於玻璃熔炉的膜富氧装置[实用新型专利]](https://img.taocdn.com/s3/m/e6d2b0e081eb6294dd88d0d233d4b14e85243ea5.png)
〔19〕中华人民共和国专利局〔12〕实用新型专利申请说明书[11]公告号CN 2091861U〔43〕公告日1992年1月1日[21]申请号90206184.4[22]申请日90.5.14[71]申请人北京玻璃六厂地址102600北京市大兴县康庄路[72]设计人卫德沛 赵宝泉[74]专利代理机构北京市第一轻工业总公司专利事务所代理人王德怀[51]Int.CI 5C03B 5/16B01D 69/12B01D 53/22 权利要求书 1 页 说明书 3 页 附图 2 页[54]实用新型名称用於玻璃熔炉的膜富氧装置[57]摘要一种由富氧膜产生富氧空气用于玻璃熔炉上的装置，采用圆筒形结构，让空气由外圆向中心集中，再由导管引出去。
空气穿过聚砜多孔支撑膜、涂覆LTV富氧膜，从而得到富氧空气，送入玻璃熔炉助燃。
这种装置可以节约燃料，提高熔化率。
90206184.4权 利 要 求 书第1/1页1、一种由富氧膜产生富氧空气，即膜富氧技术用于玻璃熔炉上的装置，包括空气导入管[1]、壳体[2]、富氧膜组件[3]、尾气导出管[4]、富氧空气导出管[5]、富氧收集管[6]等，其特征是富氧产生装置呈园筒形结构，中心的富氧空气有导管引出。
2、如权利要求1所述的膜富氧装置，其特征是富氧膜组件〔3〕系三层合一，即无纺布〔A〕、LTV富氧膜（主要成份二甲基硅氧烷）〔B〕、和聚砜多孔支撑膜〔C〕叠在一起，生成的富氧空气含量23～29％。
3、如权利要求1所述的膜富氧装置，其特征是富氧膜技术的组装结构为先并联，然后再串接在送风系统中，富氧膜装置前连接一个空气净化塔。
90206184.4说 明 书第1/3页用於玻璃熔炉的膜富氧装置本实用新型涉及一种由富氧膜产生富氧空气，用在玻璃熔炉上的装置，属于强化燃烧的一种设备。
生产玻璃制品的核心设备是熔化玻璃液的熔炉，用的燃料一般是油或煤气，直接与普通空气混合燃烧。
这种设备和生产方法耗能很高，我国单耗是每公斤玻璃常大于2000大卡，而热利用率只有20～30％，对环境还造成较重的污染。

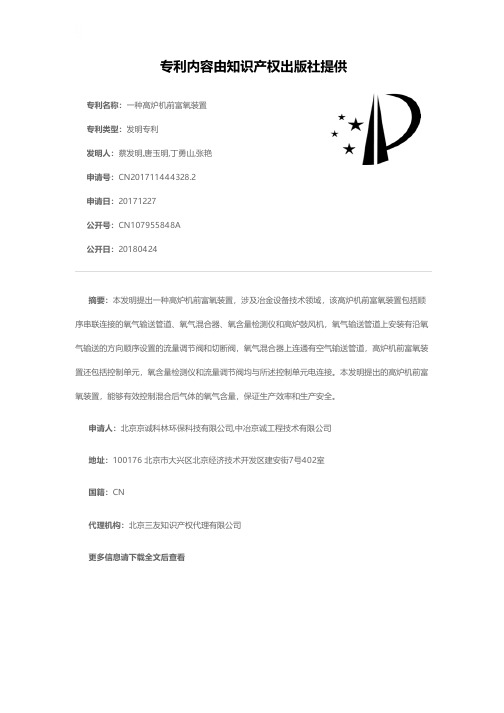

一种高炉机前富氧装置[发明专利]
![一种高炉机前富氧装置[发明专利]](https://img.taocdn.com/s3/m/023355e46c85ec3a87c2c5e9.png)
专利名称：一种高炉机前富氧装置专利类型：发明专利
发明人：蔡发明,唐玉明,丁勇山,张艳申请号：CN201711444328.2
申请日：20171227
公开号：CN107955848A
公开日：
20180424
专利内容由知识产权出版社提供
摘要：本发明提出一种高炉机前富氧装置，涉及冶金设备技术领域，该高炉机前富氧装置包括顺序串联连接的氧气输送管道、氧气混合器、氧含量检测仪和高炉鼓风机，氧气输送管道上安装有沿氧气输送的方向顺序设置的流量调节阀和切断阀，氧气混合器上连通有空气输送管道，高炉机前富氧装置还包括控制单元，氧含量检测仪和流量调节阀均与所述控制单元电连接。
本发明提出的高炉机前富氧装置，能够有效控制混合后气体的氧气含量，保证生产效率和生产安全。
申请人：北京京诚科林环保科技有限公司,中冶京诚工程技术有限公司
地址：100176 北京市大兴区北京经济技术开发区建安街7号402室
国籍：CN
代理机构：北京三友知识产权代理有限公司
更多信息请下载全文后查看。

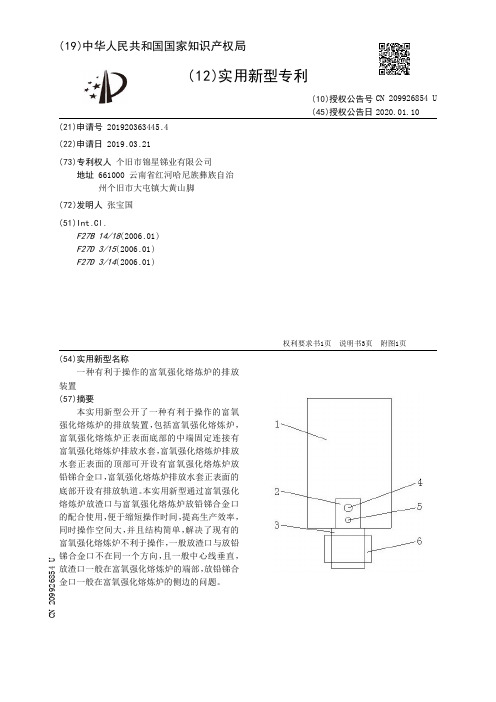

【CN209926854U】一种有利于操作的富氧强化熔炼炉的排放装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920363445.4(22)申请日 2019.03.21(73)专利权人 个旧市锦星锑业有限公司地址 661000 云南省红河哈尼族彝族自治州个旧市大屯镇大黄山脚(72)发明人 张宝国 (51)Int.Cl.F27B 14/18(2006.01)F27D 3/15(2006.01)F27D 3/14(2006.01)(54)实用新型名称一种有利于操作的富氧强化熔炼炉的排放装置(57)摘要本实用新型公开了一种有利于操作的富氧强化熔炼炉的排放装置，包括富氧强化熔炼炉，富氧强化熔炼炉正表面底部的中端固定连接有富氧强化熔炼炉排放水套，富氧强化熔炼炉排放水套正表面的顶部可开设有富氧强化熔炼炉放铅锑合金口，富氧强化熔炼炉排放水套正表面的底部开设有排放轨道。
本实用新型通过富氧强化熔炼炉放渣口与富氧强化熔炼炉放铅锑合金口的配合使用，便于缩短操作时间，提高生产效率，同时操作空间大，并且结构简单，解决了现有的富氧强化熔炼炉不利于操作，一般放渣口与放铅锑合金口不在同一个方向，且一般中心线垂直，放渣口一般在富氧强化熔炼炉的端部，放铅锑合金口一般在富氧强化熔炼炉的侧边的问题。
权利要求书1页 说明书3页 附图1页CN 209926854 U 2020.01.10C N 209926854U权 利 要 求 书1/1页CN 209926854 U1.一种有利于操作的富氧强化熔炼炉的排放装置，包括富氧强化熔炼炉（1），其特征在于：所述富氧强化熔炼炉（1）正表面底部的中端固定连接有富氧强化熔炼炉排放水套（2），所述富氧强化熔炼炉排放水套（2）正表面的顶部可开设有富氧强化熔炼炉放铅锑合金口（4），所述富氧强化熔炼炉排放水套（2）正表面的底部开设有排放轨道（5），所述富氧强化熔炼炉（1）底部的中端连通有富氧强化熔炼炉放渣口（3），所述富氧强化熔炼炉放渣口（3）的表面套设有渣锭模或铅锑合金锭模（6）。

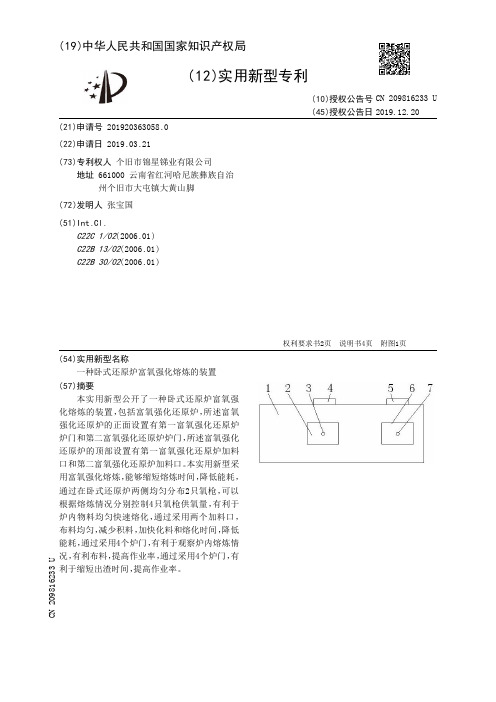

【CN209816233U】一种卧式还原炉富氧强化熔炼的装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920363058.0(22)申请日 2019.03.21(73)专利权人 个旧市锦星锑业有限公司地址 661000 云南省红河哈尼族彝族自治州个旧市大屯镇大黄山脚(72)发明人 张宝国 (51)Int.Cl.C22C 1/02(2006.01)C22B 13/02(2006.01)C22B 30/02(2006.01)(54)实用新型名称一种卧式还原炉富氧强化熔炼的装置(57)摘要本实用新型公开了一种卧式还原炉富氧强化熔炼的装置，包括富氧强化还原炉，所述富氧强化还原炉的正面设置有第一富氧强化还原炉炉门和第二富氧强化还原炉炉门，所述富氧强化还原炉的顶部设置有第一富氧强化还原炉加料口和第二富氧强化还原炉加料口。
本实用新型采用富氧强化熔炼，能够缩短熔炼时间，降低能耗，通过在卧式还原炉两侧均匀分布2只氧枪，可以根据熔炼情况分别控制4只氧枪供氧量，有利于炉内物料均匀快速熔化，通过采用两个加料口，布料均匀，减少积料，加快化料和熔化时间，降低能耗，通过采用4个炉门，有利于观察炉内熔炼情况，有利布料，提高作业率，通过采用4个炉门，有利于缩短出渣时间，提高作业率。
权利要求书2页 说明书4页 附图1页CN 209816233 U 2019.12.20C N 209816233U权 利 要 求 书1/2页CN 209816233 U1.一种卧式还原炉富氧强化熔炼的装置，包括富氧强化还原炉（1），其特征在于：所述富氧强化还原炉（1）的正面设置有第一富氧强化还原炉炉门（2）和第二富氧强化还原炉炉门（6），所述富氧强化还原炉（1）的顶部设置有第一富氧强化还原炉加料口（4）和第二富氧强化还原炉加料口（5），所述富氧强化还原炉（1）的背面设置有第三富氧强化还原炉炉门（8）和第四富氧强化还原炉炉门（9），所述第一富氧强化还原炉炉门（2）的表面开设有第一富氧强化还原炉通氧口（3），所述第二富氧强化还原炉炉门（6）的表面开设有第二富氧强化还原炉通氧口（7），所述第三富氧强化还原炉炉门（8）的表面开设有第三富氧强化还原炉通氧口（10），所述第四富氧强化还原炉炉门（9）的表面开设有第四富氧强化还原炉通氧口（11）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920363045.3
(22)申请日 2019.03.21
(73)专利权人 个旧市锦星锑业有限公司
地址 661000 云南省红河哈尼族彝族自治
州个旧市大屯镇大黄山脚
(72)发明人 张宝国
(51)Int.Cl.
F27B 14/14(2006.01)
(54)实用新型名称一种富氧强化熔炼炉的加料装置(57)摘要本实用新型公开了一种富氧强化熔炼炉的加料装置，包括富氧强化熔炼炉炉顶、第一加料口、第二加料口、第三加料口、第四加料口、第五加料口、第六加料口、第七加料口和第八加料口，所述富氧强化熔炼炉炉顶顶部的后端从左到右依次开设有第一加料口、第二加料口、第三加料口和第四加料口。
本实用新型在富氧强化熔炼炉炉顶的顶部开设了八个加料口，有利于人们操作，且八个加料口较小，方便人们随时堵住加料口，可有效防止烟气外溢，同时，八个加料口的开设，可方便人们随时观察富氧强化熔炼炉内熔炼情况，并可按照工况调节富氧浓度，有利于强化熔炼，同时，人们还可根据炉内情况进行针对性加料，
有利于提高熔炼效率。
权利要求书1页 说明书2页 附图1页CN 209820145 U 2019.12.20
C N 209820145
U
权 利 要 求 书1/1页CN 209820145 U
1.一种富氧强化熔炼炉的加料装置，包括富氧强化熔炼炉炉顶（1）、第一加料口（2）、第二加料口（3）、第三加料口（4）、第四加料口（5）、第五加料口（6）、第六加料口（7）、第七加料口（8）和第八加料口（9），其特征在于：所述富氧强化熔炼炉炉顶（1）顶部的后端从左到右依次开设有第一加料口（2）、第二加料口（3）、第三加料口（4）和第四加料口（5），且富氧强化熔炼炉炉顶（1）顶部的前端从左到右依次开设有第五加料口（6）、第六加料口（7）、第七加料口（8）和第八加料口（9）。
2.根据权利要求1所述的一种富氧强化熔炼炉的加料装置，其特征在于：所述第一加料口（2）、第二加料口（3）、第三加料口（4）、第四加料口（5）、第五加料口（6）、第六加料口（7）、第七加料口（8）和第八加料口（9）均为圆形结构，且第一加料口（2）、第二加料口（3）、第三加料口（4）、第四加料口（5）、第五加料口（6）、第六加料口（7）、第七加料口（8）和第八加料口（9）的直径均为一百到三百毫米。
3.根据权利要求1所述的一种富氧强化熔炼炉的加料装置，其特征在于：所述第一加料口（2）、第二加料口（3）、第三加料口（4）和第四加料口（5）的中轴线位于同一水平线上，第五加料口（6）、第六加料口（7）、第七加料口（8）和第八加料口（9）的中轴线位于同一水平线上。
4.根据权利要求1所述的一种富氧强化熔炼炉的加料装置，其特征在于：所述第一加料口（2）、第二加料口（3）、第三加料口（4）和第四加料口（5）与第五加料口（6）、第六加料口（7）、第七加料口（8）和第八加料口（9）之间为前后对称设置。
2。
