重大危险源视频监控系统接入方案(优选.)
重大危险源视频监控系统接入方案
上海市安全生产综合管理信息系统（一期）【预防监管、危险源监控】开发与整合项目重大危险源视频监控系统接入方案1、建设需求 (3)1.1 监控中心联网功能需求： (3)1.2 技术需求 (4)2 企业重大危险源视频信息采集、接入的规定 (5)2.1 事故视频信息上传 (5)2.2 险兆、异常视频信息上传 (5)2.3 督察、检查、抽查视频信息上传 (5)3 总体架构 (6)4 企业端视频接入方案 (7)5 安监局局端建设方案 (7)6 本方案特点 (9)1、建设需求为了有效防御重大事故的发生，高效处理应急情况，提升全市企业生产的安全管理水平，上海市安监局在上海金安工程重大危险源申报和管理系统的基础上，建设重大危险源视频监控系统。
该系统通过重大危险源现场视频信息的采集，保证网络信息安全的前提下，经由网络（政务外网）传输到市安监局应急指挥大厅，直观地反映现场的相关情况和数据信息，实现安监局对企业的重大危险源视频信息的远程可视化、相应的监控和处置，为实施监管提供依据。
同时根据监管需要，企业在第一时间提供相应的重大危险源信息，为领导综合研判、科学决策提供辅助决策支持。
根据局规科处、信息中心于2010年1月对本市重大危险源企业调研的情况（见附件三），本次一期试点建设项目中，对华谊、宝钢、上海石化、金山石化4家企业的重大危险源视频信息进行接入，实现安监局对上述 4 家企业的重大危险源视频信息的远程可视化、相应的监控和处置。
1.1 监控中心联网功能需求：根据项日计划的要求，整理出联网平台功能需求主要有：联网模式：上海市安监局系统作为一个整体，作全局性的网络分析，采用大系统模式。
市重点监管企业监控已经建设监控中心，作为一个网点。
每个网点至少保证1～ 4 路视频图像传送到市安监局应急指挥中心。
市安监局应急指挥中心可以通过WEB访问全市企业（一期是 4 家）所有监控图象和调阅备份录象资料。
1、安监局政务专网接入重点企业网点。
重大危险源视频监控系统方案设计
重大危险源视频监控系统方案设计1、建设需求、为了有效防御重大事故的发生，高效处理应急情况，提升全市企业生产的安全管理水平，上海市安监局在上海金安工程重大危险源申报和管理系统的基础上，建设重大危险源视频监控系统。
该系统通过重大危险源现场视频信息的采集，保证网络信息安全的前提下，经由网络（政务外网）传输到市安监局应急指挥大厅，直观地反映现场的相关情况和数据信息，实现安监局对企业的重大危险源视频信息的远程可视化、相应的监控和处置，为实施监管提供依据。
同时根据监管需要，企业在第一时间提供相应的重大危险源信息，为领导综合研判、科学决策提供辅助决策支持。
根据局规科处、信息中心于2010 年1 月对本市重大危险源企业调研的情况（见附件三），本次一期试点建设项目中，对华谊、宝钢、上海石化、金山石化4 家企业的重大危险源视频信息进行接入，实现安监局对上述4 家企业的重大危险源视频信息的远程可视化、相应的监控和处置。
1.1 监控中心联网功能需求：监控中心联网功能需求：根据项日计划的要求，整理出联网平台功能需求主要有：联网模式：上海市安监局系统作为一个整体，作全局性的网络分析，采用大系统模式。
市重点监管企业监控已经建设监控中心，作为一个网点。
每个网点至少保证1～4 路视频图像传送到市安监局应急指挥中心。
市安监局应急指挥中心可以通过WEB 访问全市企业（一期是 4 家）所有监控图象和调阅备份录象资料。
1、安监局政务专网接入重点企业网点。
安监局政务专网接入重点企业网点。
安监局政务专网接入重点企业网点2、在不更换各企业网点硬件设备的前提下，通过软件及与之配套的硬件设备实、在不更换各企业网点硬件设备的前提下，现对各企业网点的监控与管理。
现对各企业网点的监控与管理。
3、远程智能控制系统：在监控中心内显示各个企业网点的报警信息等。
并可实现、远程智能控制系统：在监控中心内显示各个企业网点的报警信息等。
系统监控中心与各营业网点间的双向语音对讲功能。
重大危险源视频监控系统接入方案
网络接入方案
方案概述
为确保重大危险源视频监控系统的稳 定运行，需要设计一个高效、可靠的 网络接入方案。
接入方式
采用光纤传输方式，确保视频数据传 输的稳定性和高速性。
网络拓扑结构
采用星型网络拓扑结构，便于管理和 维护，同时提高网络的可靠性和稳定 性。
带宽需求
根据监控点的数量和视频质量要求， 合理规划网络带宽，以满足实时监控 和录像回放的需求。
监控系统设备选型
摄像机类型
根据不同的监控需求和场景，选择合适的摄像机 类型，如枪机、球机、红外摄像机等。
存储设备
选择可靠的存储设备，如硬盘录像机、网络存储 设备等，确保视频数据的安全性和可追溯性。
控制设备
选择合适的控制设备，如矩阵控制器、画面分割 器等，实现视频画面的切换、拼接和控制。
04
CATALOGUE
方案设计
根据调研结果，设计合理的视频 监控系统架构和布局。
设备选型与采购
根据监控需求选择合适的摄像机 、存储设备等，并完成采购。
培训与文档编制
对使用人员进行培训，编制操作 和维护文档。
测试与验收
对系统进行功能和性能测试，确 保满足监控需求，通过验收。
系统集成与部署
将设备接入现有网络，配置相关 参数，完成系统集成和部署。
人力资源
需要专业的技术人员来安装、调试和维护系统。
07
CATALOGUE
风险评估和应对措施
风险识别
设备故障
监控系统中的设备可能出现故障，导致无法 正常工作。
网络中断
网络连接不稳定或中断可能导致视频传输受 阻。
数据安全
监控数据可能存在被非法访问或泄露的风险 。
2023-重大危险源实时监控及预警系统建设方案V2-1
重大危险源实时监控及预警系统建设方案V2重大危险源是指在生产、运输、储存等领域中可能对人民生命财产造成重大威胁的设施、场所和活动。
为了确保重大危险源的安全可控，必须建立一套实时监控及预警系统。
第一步：设计系统框架系统框架直接关系到系统的整体设计，所以设计人员需要对常见危险源如化工、石化、核泄漏等有深入的了解。
在此基础上，可以按照业界标准设计出合理的系统架构。
在此之前，还需要进行用户需求调研，明确用户对于系统的需求和要求，以此为基础设计系统功能。
第二步：硬件环境配置系统需要对危险源进行实时监控和数据采集。
为此，需要配置高性能的硬件环境，如集群服务器，高性能计算节点等。
同时，还需针对危险源特殊情况设计专用的传感器和控制器，以便更好的采集和控制。
第三步：应用软件开发系统应用软件开发是实现硬件、传感器、控制器的整合过程，因此具有相当的复杂性。
软件可以基于实时操作系统、大数据分析平台等构建，要求具有高性能、高可靠性、高安全性等特点。
第四步：系统测试与验收系统开发完成后，还需要进行系统测试。
测试包括多个环节，如性能测试、安全测试等。
在测试过程中，要深入挖掘潜在的问题和安全隐患，确保系统的稳定和安全。
测试通过后，需要进行验收，以便用户能够直观地了解系统功能和性能。
总之，重大危险源实时监控及预警系统的建设需要多个方面的考虑和设计。
系统设计人员需要具备较高的技术能力和出色的项目管理能力，以确保系统的成功实现和运营。
相信在这样的体系下，重大危险源能够得到有效的管控，真正达到预防性事故发生的目的。
云南重大危险源在线监控系统解决方案-南平安监局
企业重大危险源监控监测系统参考建设方案1.1. 系统应用示意图1.2. 建设规范要求根据省安监局关于《福建省重大危险源监控系统装备联网和维护使用指导意见》(闽安监管三［2008］225号）的通知要求,企业端重大危险源监控监测系统建设需符合以下的技术参数的要求：项目技术/产品标准规格参数网络设备互联网传输电路使用2M以上传输线路,误码率BER：〈1。
0 ，故障响应时间:10分钟，故障恢复时间：2小时限时故障恢复率:〉99％年故障率：〈0。
1%电路可用性:≥99。
9%1.3. 企业端建设1.3.1. 企业监控系统建设根据国家安监总局40号令《危险化学品重大危险源监督管理暂行规定》等相关法律法规的要求,重大危险源企业必须建设企业自身的重大危险源视频监控及传感器参数监控.因此，企业必须建设自身重大危险源监控系统，实现对本企业重大危险源日常的视频监控及传感器参数监控,同时分流出一路视频信号或传感器参数监控信号，接入重大危险源监控主机，通过监控主机利用专线网络上传至安监局服务器，满足各级安监部门的日常监管需求。
1.3.2.企业端视频建设重大危险源中储存剧毒物质的场所或者设施，应设置视频监控系统；同时系统能够充分利用企业已经建立的视频监控和线路等资源，而不需要重复建设已有的摄像头等设备。
但是企业自建的摄像头必须满足以下要求：防爆区域必须使用防爆摄像机,选用防爆摄像机保证被监控的重大危险源区域无死角、无盲点，技术要求.1)视频系统建设技术要求：●摄像机解析度≥480TVL,信噪比≥52DB，照度≤0.1lux.●防爆器材其防爆性能必须符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836。
2—2000《爆炸性气体环境用防爆电气设备第2部分:隔爆型“d”》的规定制成隔爆型结构。
提供相应设备的国家级防爆产品检测报告和合格证。
●安装在防爆区域的设备必须加装防爆云台，防爆解码器,其协议须支持P—P，P—D等通用控制协议，所提供的图像须包括所检测设备的全部场景。

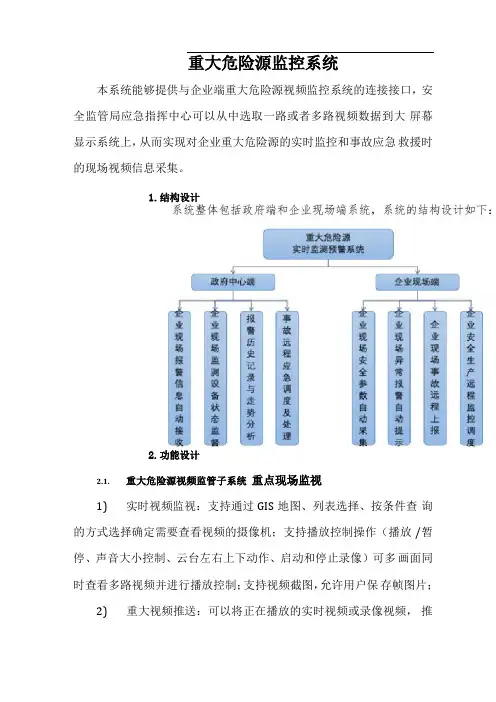

重大危险源监控系统
重大危险源监控系统本系统能够提供与企业端重大危险源视频监控系统的连接接口，安全监管局应急指挥中心可以从中选取一路或者多路视频数据到大屏幕显示系统上，从而实现对企业重大危险源的实时监控和事故应急救援时的现场视频信息采集。
1.结构设计2.功能设计2.1.重大危险源视频监管子系统重点现场监视1)实时视频监视：支持通过GIS地图、列表选择、按条件查询的方式选择确定需要查看视频的摄像机；支持播放控制操作（播放 /暂停、声音大小控制、云台左右上下动作、启动和停止录像）可多画面同时查看多路视频并进行播放控制；支持视频截图，允许用户保存帧图片；2)重大视频推送：可以将正在播放的实时视频或录像视频，推送到符合联网条件的网络上其他工作站上播放，在重大事件处理时，可以实现多工作站共享事件现场的视频；3)视频预案应用：视频显示预案指的是预先在系统中定义，有特定的使用和启动条件的一系列有特定顺序的系统操作。
当启动条件出现时，系统自动或与用户交互执行已定义的一系列系统操作。
4)摄像机组轮巡：支持按任意组进行摄像机轮巡；5)视频解码上墙：支持系统可以实现数字流媒体的解码，并支持拼接墙显示；6)摄像机巡航：支持按预置位切换、云台连续转动两种方式巡航；可以同时控制多台摄像机进行巡航；7)PTZ控制：提供PTZ控制工具栏，实现对云台左右上下镜头拉远近、预置位调用的控制；用户也可以通过点击正在播放的视频窗口的上下左右不同位置、滚动鼠标的操作实现PTZ控制。
重点现场录像1)录像规则定义：定义、修改系统对前端视频进行录像的规则。
规则可以包括录像的视频源、录像起止时间、报警录像触发条件等。
系统在计划录像、触发录像和手动录像中应用这些规则；2)计划录像：按预定的计划，在特定的时间内对指定通道的视频进行录像；3)触发录像：通过由工业参数监视、视频智能分析等产生报警，按规则开始录像和结束录像；4)手动录像：用户在查看实时视频的操作过程中可随时要求系统进行录像。
安监局重大危险源视频监控联网方案
安监局重大危险源视频监控联网方案在经济快速增长的环境驱动下，我国企业在扩张规模、提高产能的同时，生产效率也在不断提高，产品工艺和质量稳步提升。
然而部分企业为了追求业绩快速增长和经济利益最大化，无视安全生产条例盲目扩张，甚至违法生产，导致近年来煤炭和其它非煤矿山、危化企业重大安全生产事故频发。
正是出于加大对这些重大危险源日常生产行政监督力度的考虑，国家、各省市安监局已经开始逐步开展“重大危险源监控及安全生产应急系统”的建设，利用信息技术手段加强对企业的监管，同时也提升企业自身的安全生产管理水平，从而大大降低安全生产事故发生概率，保障生命和财产安全。
安监重大危险源监控系统分成业务软件、应急场所、支撑系统和数据库系统四个部分，而对企业的工业视频和模拟量数据的监控是整个系统的建设重点和难点，其技术较为复杂，投资较大。
对企业的工业视频和模拟量数据的监控分为监控平台和企业前端二个部分。
平台即管理和使用的操作界面，需在省、地市、区县三级单位分别部署，满足安监局分级、分权限的管理和调度需要；前端即企业数据采集系统，包括视频监控和模拟量数据两个模块。
该前端应具备将企业关键部位的工业视频和生产数据传输到监控平台的能力。
此外，该监控平台应具备模拟量报警审计，报警点监控录像备份等高级功能，为日后对企业的监管和处罚提供有效证据。
安监重大危险源监控系统组网图如下：在省安监局监控中心部署VM8000视频管理系统，VM8000视频管理系统完成整个系统中所有设备的认证、注册以及控制信令的下发功能；同时实现对市安监局/监管企业的分控中心图像的管理、授权、控制功能；同时VM8000视频及数据管理系统支持分级分域部署，通过总部指挥中心的VM8000设备的部署完成各个监管的企业系统中设备的管理、认证以及权限分配功能。
DM8000数据管理服务器完成数据的管理功能，可通过省安监局监控中心的DM8000完成中心的IPSAN存储资源计划、资源分配、以及存储设备检查和存储数据的检索功能，同时在安全事件发生时，可完成监控中心对监管企业事故现场重要视频图像的备份存储功能。
重大危险源视频监控系统方案设计
重大危险源视频监控系统方案设计随着工业和生产技术的不断进步，各种各样的重大危险源在生产过程中也不时出现。
为了保障生产安全，提高生产效率，必须采取一些措施对这些危险源进行有效的监控和管理。
而利用视频监控系统对重大危险源进行监控，便是一种行之有效的手段。
下面就针对“重大危险源视频监控系统方案设计”展开讲述。
一、重大危险源视频监控系统的意义重大危险源是指可能引发较大事故的设备、工艺或操作过程。
这些危险源常常是暴露在生产现场中，很难对其进行有效的监控和预防。
而视频监控系统则可以通过实时传输视频信息对这些危险源进行有效的监控和管理，防止事故的发生，提高生产效率，保障生产安全。
二、重大危险源视频监控系统的方案设计1、方案的整体思路重大危险源视频监控系统的设计应遵循以下原则：全面、准确、实时、可靠、便捷。
具体方案包括以下几点：2、方案的硬件系统：（1）摄像头的选择：摄像头在视频监控系统中起到至关重要的作用，因此在选择摄像头时需要考虑其颜色还原度、分辨率、遮光性能等参数。
此外，为避免出现死角，还需要根据生产现场的环境和需要进行合理的布置。
（2）视频存储设备：视频监控系统需要将大量的数据进行存储。
因此，在视频存储设备的选择上，应考虑到其存储容量、数据读取速度等因素。
（3）数据传输设备：数据传输设备可以将采集到的数据传输到监控中心进行处理。
因此，在选择数据传输设备时，应考虑到其传输速度、传输稳定性等因素。
3、方案的软件系统（1）监控与管理软件：视频监控系统需要一个专门的软件进行监控和管理。
这个软件需要具备图像处理、数据统计、警报等多种功能，可以实时监控目标区域的情况，并及时发送报警信息。
（2）安全管理软件：安全管理软件是重大危险源视频监控系统中必备的一种软件。
它可以对数据进行加密、备份等管理，保障视频监控系统的信息安全。
4、方案的操作流程重大危险源视频监控系统的操作流程一般为：数据采集-视频存储-数据传输-实时监控-警报管理-数据处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海市安全生产综合管理信息系统（一期）【预防监管、危险源监控】开发与整合项目重大危险源视频监控系统接入方案目录1、建设需求 (3)1.1监控中心联网功能需求： (3)1.2技术需求 (4)2企业重大危险源视频信息采集、接入的规定 (5)2.1事故视频信息上传 (5)2.2险兆、异常视频信息上传 (5)2.3督察、检查、抽查视频信息上传 (5)3总体架构 (6)4企业端视频接入方案 (7)5安监局局端建设方案 (7)6本方案特点 (9)1、建设需求为了有效防御重大事故的发生，高效处理应急情况，提升全市企业生产的安全管理水平，上海市安监局在上海金安工程重大危险源申报和管理系统的基础上，建设重大危险源视频监控系统。
该系统通过重大危险源现场视频信息的采集，保证网络信息安全的前提下，经由网络（政务外网）传输到市安监局应急指挥大厅，直观地反映现场的相关情况和数据信息，实现安监局对企业的重大危险源视频信息的远程可视化、相应的监控和处置，为实施监管提供依据。
同时根据监管需要，企业在第一时间提供相应的重大危险源信息，为领导综合研判、科学决策提供辅助决策支持。
根据局规科处、信息中心于2010年1月对本市重大危险源企业调研的情况（见附件三），本次一期试点建设项目中，对华谊、宝钢、上海石化、金山石化4家企业的重大危险源视频信息进行接入，实现安监局对上述4家企业的重大危险源视频信息的远程可视化、相应的监控和处置。
1.1监控中心联网功能需求：根据项日计划的要求，整理出联网平台功能需求主要有：联网模式：上海市安监局系统作为一个整体，作全局性的网络分析，采用大系统模式。
市重点监管企业监控已经建设监控中心，作为一个网点。
每个网点至少保证1～4路视频图像传送到市安监局应急指挥中心。
市安监局应急指挥中心可以通过WEB访问全市企业（一期是4家）所有监控图象和调阅备份录象资料。
1、安监局政务专网接入重点企业网点。
2、在不更换各企业网点硬件设备的前提下，通过软件及与之配套的硬件设备实现对各企业网点的监控与管理。
3、远程智能控制系统：在监控中心内显示各个企业网点的报警信息等。
并可实现监控中心与各营业网点间的双向语音对讲功能。
4、应急指挥车到达网点门口100米处时，在监控中心能自动出现门口图像，并且能发出音、光报警以及手机短信告警通知和邮件告警通知，应急指挥车离开网点门口100米处时，监控中心能自动恢复原先显示图像和告警提醒。
5、电子地图与应急指挥车的GPS合用，能在应急指挥车的GPS电子地图上点击网点图像打开各企业所有摄像机而观察到图像，及时了解应急指挥车行程内容。
6、网点和监控中心的录像资料，能在24小时内相互检查是否有漏录现象。
7、具有对网内主要硬件设备的故障巡检告之功能。
8、具有优先级调度功能（包括用户、信息）。
9、实现对各个企业网点的实时监看，以4~8画面滚动，根据目前网络环境提供的2M带宽建议以4画面轮循滚动显示。
10、实现对所有企业网点录像资料、报警资料的查询、回放。
11、适应录像资料集中存储要求（磁盘阵列柜）适应任一网点图像保存要求。
12、具有电子地图功能、当报警发生时，能自动弹出报警图面，并录像保存。
13、流媒体服务功能，提供监控图象转发给各级别的授权帐户浏览、操作和监控使用。
1.2技术需求为了建设一个稳定可靠的系统平台，在平台软件上要求满足以下条件，联网系统技术需求主要有：1、系统联网平台软件第一期可容纳不少于400路音视频信号，并留有后期扩展。
2、要求软件的联网平台标准为：J2EEE，DOTNET。
3、联网平台软件支持多种操作系统能力，支持UNIX、LINUX＆wINDOWS操作系统。
4、联网平台软件支持模块化（插件）开发技术，实现快速设备接入，保证系统稳定性。
采用微核心加插件架构，软件结构稳定健壮，任何插件的修改升级不会影响已经完成的功能模块。
5、联网平台软件采用标准的J2EE构架，采用三层架构，设备抽象层、平台层、应用服务层。
支持主流应用服务器。
6、联网平台软件支持多型数据库MYSQL，SQL SERVER，ACESS，Oracle，Sybase。
7、联网平台支持基于令牌和SSL协议的集中身份认证，采用WEBSERVICE标准访问数据库，不直接开发数据库通讯端口，保证身份认证安全可靠。
8、联网平台软件WEB客户端采用基于WEB2.0技术，WEB客户端页面在客户端发生各请求时只刷新需要刷新的部分。
提供采用WEB SERVICE标准和XML协议的标准空间，非常方便监控软件被上层B／S架构业务系统集成。
9、联网平台软件支持SOA面向服务体系架构，该体系为未来WEB集成主流方法。
支持SOA的核心标准：Web services标准接口。
支持AOP技术，允许对一些权限操作、缓存操作、事物操作等横向应用打包成一个方面解耦出来，这样在对这类应用进行修改时也可不影响已经存在的其他程序。
10、联网平台软件支持集群技术，避免单点失效，可以安装支持集群服务器的应用服务器。
11、联网平台软件支持单点登陆，支持单点登陆和LDAP协议。
12、联网平台软件能提供有效防止黑客DOS攻击的手段，安装有可以方式DOS 攻击的中间应用服务器。
13、联网平台软件中间服务软件可以任意部署和灵活配置，所有的中间应用服务（流媒体、存储、报警等）可以在不同的服务器上部署，任何一个授权客户可以通过WEB对部署的服务进行配置。
14、联网平台软件可以提供流媒体压力测试工具。
15、联网平台软件可以提供集中存储压力测试工具。
16、联网平台软件可以提供第三方WEB服务器的压力测试数据。
2企业重大危险源视频信息采集、接入的规定根据危险源单位及安监局对重大危险源视频监管的实际情况和现实条件，本期对企业重人危险源视频信息的采集、接入做以下种规定（界定）：2.1事故视频信息上传当重大危险源出现安全生产事故时，安监局强制要求第一时间通过该系统上传、上报相关视频信息。
2.2险兆、异常视频信息上传按照国家对重大危险源管理的相关规定，在不影响企业正常生产经营的前提条件下，企业通过该系统上传、上报相关视频信息。
2.3督察、检查、抽查视频信息上传安监局对重大危险源安全生产情况进行督察、检查、随机抽查或接到群众举报信息后，安监局要求企业通过该系统上传、上报相关视频信息。
3总体架构重大危险源视频监控系统采用分布式部署的方式，市安监局依托政务外网构建一个成体系的视频接入平台。
为了确保网络信息安全，各企!比负责把重大危险源视频信息接入到市安监局提供的双网卡转发服务器，该服务器支持防火墙、包过滤、管理和安全策略以及VLAN。
市安监局通过接入该服务器来进行安全监控。
4企业端视频接入方案为保证企业内网和政务外网的隔离，采用双网卡转发服务器方式。
该服务器一块网卡通过企业网交换机与企业网相连，另一块网卡通过政务网交换机与政务网相连。
网线超过50米建议用光纤。
双网卡服务器在企业网作为视频监控客户端，由企业监控平台服务器分配前端录像，并按要求将编码数据分发给政务网网卡。
双网卡服务器在政务网作为视频数据和控制信号的转发网卡。
5安监局局端建设方案整个系统可以划分为中心管理服务器、中心数据库服务器、流媒体服务器、前端设备（PC_DVR、封装E_DVR、DVS等的代理服务器等）、客户端、数字矩阵、电子地图、电子地图UI、中心管理UI九部分，如下图所示：本系统的工作模式为：前端设备设备（PC_DVR、代理服务器）、流媒体服务器、电子地图、数字矩阵、客户端用户、电子地图UI用户、中心管理UI用户等系统内各种设备都要首先在中心管理服务器上进行注册（注册就是将这些设备的IP地址、连接端口、用户名、密码、设备所属关系等各种重要信息记录到中心管理服务器），只有进行注册后，才能登陆中中心管理服务器。
下面简单介绍下系统主要模块。
1）中心管理服务器：为系统内设备提供信息资源、权限认证以及路径指向服务服务器。
系统内每个设备、每个用户都需要在中心管理服务器罩面进行注册。
系统内客户端必须首先登陆中心管理服务器进行认征，认证通过的用户获取相应的访问资源（这时客户端将收到中心管理服务器提供的视频访问资源列表）。
中心管理服务器可提供直观的设备（所有流媒体服务器及下属PC_DVR、代理服务器等）在线情况，且可在中心管理服务器进行设备隶属关系的调整。
2）中心管理UI：对中心管理服务器实行远程控制的主机，这罩面要着重考虑安全机制。
同时，也是系统默认的对讲中心，并且提供切换客户端、数字矩阵UI 到控制台的功能。
3）流媒体服务器：提供视音频流的转发、分发、集中存储的设备。
每个客户端或数字矩阵要求获得该流媒体服务器下属的前端设备的视频时，都将从流媒体服务器进行转发。
4）客户端：登陆中心管理服务器进行认证，认证通过后收到中心管理服务器提供的，授权连接的流媒体服务器及下属前端设备的连接资源列表，用户双击列表中的相关监控点即可视频预览，并且提供远程检索和下载流媒体服务器、前端设备录像文件的功能。
5）数字矩阵：将请求的视频数据解码后上电视墙的设备。
首先要登陆中心管理服务器进行认证，认证通过后收到中心管理服务器提供的，授权连接的流媒体服务器及下属前端设备的连接资源列表，可选择地请求视频数据。
6）电子地图：报警消息处理中心。
首先要登陆中心管理服务器进行认证，认证通过后根据权限从中心管理服务器获取当前前端设备列表，刚户可以设置电子地图可以接受的报警源，同时，可以将报警画面切换出来，上传至电视墙。
7）电子地图UI：对电子地图实行远程控制的主机，使电子地图的画面上电视墙大屏幕。
6本方案特点1、双网卡转发服务器通过双网卡转发服务器的设计，同时实现企业网与政府网硬件隔离与软件隔离。
而且不需要进行视频数据的数字信号转模拟信号，再转回数字信号的过程。
大大提高了图像质量，使安监局监控中心能得到清晰无损的监控图像。
2、兼容性整个方案采用服务器+软件的形式，提高了系统的兼容性。
使系统在不依赖嵌入式硬件设备的前提下，能够在任何情况下进行系统升级和扩展。
3、运算性能服务器+软件方案配置灵活。
只要提高服务器配置或者改进软件算法，就能大大提高系统运算性能，这一点，嵌入式设备就很难达到。
4、个性化针对不同企业的个性化需要，服务器+软件方案能及时根据企业的软件接口定制开发，适应性强。
5、实现多路监控嵌入式设备方案对每一个企业同时只能提供一路监控画面，而服务器+软件方案在目前的2M带宽下能同时实现4路监控，并且监控路数能随着网络带宽的增加而增加。
最新文件---------------- 仅供参考--------------------已改成-----------word文本--------------------- 方便更改赠人玫瑰，手留余香。
