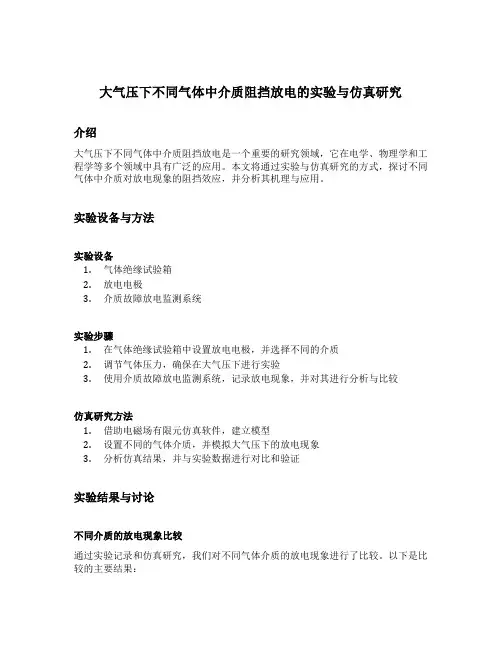

大气压下不同气体中介质阻挡放电的实验与仿真研究
大气压下不同气体中介质阻挡放电的实验与仿真研究介绍大气压下不同气体中介质阻挡放电是一个重要的研究领域，它在电学、物理学和工程学等多个领域中具有广泛的应用。
本文将通过实验与仿真研究的方式，探讨不同气体中介质对放电现象的阻挡效应，并分析其机理与应用。
实验设备与方法实验设备1.气体绝缘试验箱2.放电电极3.介质故障放电监测系统实验步骤1.在气体绝缘试验箱中设置放电电极，并选择不同的介质2.调节气体压力，确保在大气压下进行实验3.使用介质故障放电监测系统，记录放电现象，并对其进行分析与比较仿真研究方法1.借助电磁场有限元仿真软件，建立模型2.设置不同的气体介质，并模拟大气压下的放电现象3.分析仿真结果，并与实验数据进行对比和验证实验结果与讨论不同介质的放电现象比较通过实验记录和仿真研究，我们对不同气体介质的放电现象进行了比较。
以下是比较的主要结果：1. 氮气•放电现象：氮气下的放电现象较为弱化，放电电流较小•机理分析：氮气中分子稳定，不易形成电离层，阻碍了放电的传导•应用前景：氮气可作为绝缘介质，用于电气设备的绝缘保护2. 氧气•放电现象：氧气下的放电现象较为明显，放电电流较大•机理分析：氧气中分子较活跃，易形成电离层，促进电流传导•应用前景：氧气下的放电现象可用于氧气传感器等设备中的电气检测3. 二氧化碳•放电现象：二氧化碳下的放电现象较为稳定，放电电流适中•机理分析：二氧化碳中分子较稳定，形成电离层的速度适中•应用前景：二氧化碳可作为一种常见的绝缘介质，在电气设备中具有广泛应用仿真结果与实验数据的对比通过将仿真结果与实验数据进行对比，我们发现两者存在一定的一致性。
然而，由于实验条件和仿真模型的差异，造成数据上的差异是不可避免的。
因此，我们需要结合实验和仿真结果来得出更准确、可靠的结论。
机理分析与应用前景放电的机理分析放电现象的产生涉及复杂的物理和化学机理。
其中，气体中分子的电离和电子的运动是关键因素。
高电压技术空气间隙的放电实验
本科实验报告
课程名称：高电压技术
实验项目：空气间隙的放电试验实验地点：高压馆
专业班级：学号：
学生姓名：
指导教师：
2015年 6 月9 日
空气间隙的放电实验
一、实验目的
1.熟悉高压试验变压器和配套装置的使用方法；
2.观察均匀、不均匀电场气体间隙放电、击穿现象；
3.观察均匀、不均匀电场下的气体间隙在不同电极距离的击穿电压波形中放电时
延的变化。
4.掌握击穿电压的换算；
5.了解均匀、不均匀电场气体间隙放电电压和电极距离的关系；
二、实验内容与要求
1.测量尖—板电极不同电极距离的工频击穿电压；
2.测量板—板电极不同电极距离的工频击穿电压；
3.作出标准条件下气体间隙击穿电压和电极距离的实验曲线。
三、实验装置与接线图（原理框图）
1.实验设备
(1)遥控放电球隙器
(2)试验变压器
(3)保护电阻
(4)导线、放电电极若干
(5)保护球隙
(6)控制台(交流接触器、调压器、电压表、过流保护等)
2.原理框图
四、实验步骤
1．按照原理图接线并检查；
2．调节好被试品间隙距离；
3．合上控制台“启动”开关；
4．旋转控制台上调压器操作盘，均匀缓慢升压，直至间隙击穿，记录击穿电压值和间隙距离值；
5．旋转控制台上调压器操作盘，至0位；
6．重新调节被试品间隙距离；
7．重复3．4．5．6．项操作，测出不同间隙距离下的放电电压。
五、注意事项
1．注意记录实验时的环境条件，用来做换算用。
六、实验数据记录和处理。
气体局部放电实验报告(3篇)
第1篇一、实验目的本实验旨在研究气体绝缘设备中局部放电的特性，通过实验观察和分析不同气体介质中局部放电的现象，探究局部放电对气体绝缘性能的影响，为提高气体绝缘设备的安全性和可靠性提供理论依据。
二、实验原理局部放电是指在高压电场作用下，气体介质中出现的电击穿现象。
当电场强度超过气体的击穿场强时，气体介质中的分子会发生电离，产生自由电子和正离子，形成导电通道，从而发生局部放电。
局部放电会对气体绝缘设备的绝缘性能造成损害，甚至引发设备故障。
本实验采用直流高压电源对气体介质施加电场，通过测量放电电流、电压等参数，分析不同气体介质中局部放电的特性。
三、实验设备1. 直流高压电源：输出电压0～30kV，输出电流0～1mA。
2. 电流探头：测量范围0～10mA。
3. 电压探头：测量范围0～30kV。
4. 气体介质：空气、氮气、SF6等。
5. 实验室气瓶：用于存储实验用气体。
6. 电压表、电流表、示波器等测量仪器。
四、实验步骤1. 准备实验用气体：将空气、氮气、SF6等气体分别充入实验室气瓶中，确保气体纯净、无杂质。
2. 安装实验设备：将直流高压电源、电流探头、电压探头等设备连接好，确保连接牢固、接触良好。
3. 选择实验气体：依次选择空气、氮气、SF6等气体作为实验介质，分别进行实验。
4. 施加电场：调整直流高压电源输出电压，使气体介质中的电场强度逐渐增加。
5. 观察放电现象：通过示波器观察放电电流、电压波形，记录放电开始、结束时间，分析放电特性。
6. 数据处理：将实验数据整理成表格，分析不同气体介质中局部放电的特性。
五、实验结果与分析1. 空气介质实验结果显示，空气介质在电场强度较低时，不易发生局部放电；随着电场强度的增加，放电电流、电压逐渐增大，放电频率逐渐降低。
2. 氮气介质实验结果显示，氮气介质在电场强度较低时，局部放电现象与空气介质相似；随着电场强度的增加，放电电流、电压逐渐增大，放电频率逐渐降低。
3. SF6气体介质实验结果显示，SF6气体介质在电场强度较低时，不易发生局部放电；随着电场强度的增加，放电电流、电压逐渐增大，放电频率逐渐降低。
气体放电规律实验
实验一气体放电规律实验一、实验目的：1．通过在工频的电压形式下，对不同电极结构：板---板、针----板在空气中的放电实验，对不同电场下的放电规律有直观的认识。
二、实验内容：1．按照接线图进行接线，并检查接线是否正确。
2．按工频高压实验控制台的操作方法开始以适当的速度升压，测量电极（板---板、针----板）在不同的五个距离下的气体放电电压值，每个距离测量三次电压，取其平均值。
三、实验用设备仪器及材料：1．AT：TDJA-----50/0.5，0~400V，感应调压器一台；2．T：YDJ-------25kV A/150Kv，实验变压器一台；3．MK：门开关，一个；4．V1：交流电压表，一块；5．R1：保护用水电阻，二个；6．C X：被试品（板---板、针----板电极）二个。
四、实验原理图：五、实验步骤：a)按实验原理图进行接线，并由指导教师检查接线是否正确；b)确定实验区域无人，方可关闭实验区大门；c)接通工频高压实验控制台电源，同时将调压器调到初始位，准备工作结束；d)启动工频高压实验控制台的调压器开关；e)启动工频高压实验控制台的变压器开关；f)升压速度要均匀，同时仔细观察被测电极（板---板、针----板）的放电现象，当电极在空气中击穿时，则记录下电压表的工频电压值，每个距离的电压值需测量三次，取其平均值、并列表。
六、实验结果分析：1．实验数据2．绘制d(mm)-----U(kv)图形七、注意事项1）接线时高压线不要距接地线或其它接地物太近；2）接好线后所有人离开高压区，关好门之后才能合闸；3）升压速度不要太快，尽可能均匀；4）操作时，注意实验区情况，随时准备断电；5）高压实验要注意安全，每次操作完毕，需放电后才允许进入实验区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一大气压空气间隙的放电实验
一、实验目的
1.观察不均匀电场气体间隙放电、击穿现象；
2.研究不均匀电场气体间隙放电电压和电极距离的关系；
3.观察在不均匀电场下，电极极性对空气间隙击穿电压的影响。
二、基本原理
在实际工程应用中，许多电气设备都利用空气作为绝缘介质，因此，对空气间隙的抗电强度和击穿特性的研究在高压技术中具有一定的实际意义，一定距离下空气间隙的击穿电压与空气间隙的电场分布（均匀或不均匀、对称或不对称）、电压作用时间、电压极性、大气条件等一系列因素有关，这些影响因素十分复杂，很难用明确的数学解析式表示，所以在工程上常常是以实验的方法来确定空气间隙的抗电特性。
实际工程中设备击穿往往都发生在不均匀电场，实验中采用针——板间隙来模拟不均匀电场的空气间隙。
通过测定这种间隙在不同电压作用下的击穿特性，以决定空气间隙在实际工程中各种击穿电压和电气设备的安全距离。
三、实验接线图
放
电
观
察
室
图1 气体间隙放电试验接线图
四、实验内容
1.确定针——板电极间隙的击穿电压和间隙距离之关系曲线；
①当针为正极性时
②当针为负极性时
2.记录上述各种情况下的电晕起始电压；
3.观察在极不均匀电场下的极性效应。
五、实验步骤
1.按试验接线图接好直流高压电源和放电电极；
2.调节好放电电极的间隙距离；
3.可调直流电源调节到6V（调节范围再6V-22V。
DC/DC升压器输出为可
调直流电源电压的1000倍）；
4.合上空气开关，逐渐升高直流电源电压；
5.直至间隙击穿，断开空气开关，记录击穿电压值和间隙距离值；
6.重复2、3、4、5项操作，测出不同间隙距离下的击穿电压。
六、实验注意事项
1.在实验中不得接近高压电源和带电设备之周围，保持必要的安全距离，以
免发生危险；
2.合上空气开关前应先检查直流电源是否调节到6V；
3.一旦气体间隙被击穿，2~3秒内将空气开关断开。
七、实验报告
1. 针——板电极间隙的击穿电压和间隙距离之关系。
2.上述各种情况下的电晕起始电压。
3.对实验中观察到的放电现象和实验结果进行研究，分析电极的极性对击穿电压的影响。
