过程控制期末考试题
过程控制期末试题
一、填空题1. 仪表的基本误差为±0.8％，则确认该表的精确度等级符合（）级。
2.气动调节阀执行机构的作用是将压力的大小转换为阀杆（）。
3.调节阀的流量特性不仅与阀门的结构和开度有关，还与阀前后的（）有关。
4.选择蒸汽锅炉的控制阀门时，为保证失控状态下锅炉的安全, 燃气阀应选（），给水阀应选（）。
5.（）的作用是把标准电流信号转换为标准气压信号。
6.构成安全火花防爆系统的二要素是（）和（）。
7.描述过程特性的参数有放大系数、（）和（）。
8.在PID控制规律下，（）作用加快系统控制速度，减小超调；（）作用可以消除静差。
9.用热电阻测温时一般用（）接法，以抵消接线电阻对电桥的影响。
10. （）的作用是将热电偶冷端延长到距热源较远，温度较稳定的地方。
11.（）安全栅是将变送器的测量信号经隔离变压器传给控制室仪表；（）安全栅是4~20mA调节信号送往现场的安检通道。
12．气动调节阀由执行机构（）两部分组成13．多容过程对干扰相应时间上的滞后称（）滞后；由信号或能量的传输时间造成的滞后现象属于（）滞后。
14．（）接受来自调节器的电流信号，阀门开度连续可调。
（）接受来自调节器的电流信号，但阀门开度是位式调节15.串级系统特点主要有改善了被控过程的（），抗干扰能力（）；对负荷或操作条件的变化有一定自适应能力等。
16.串级控制系统有两个闭合回路，形成内外环。
（）是工艺要求控制的变量，（）是为了更好地控制主变量而选用的辅助变量。
二、判断题1.微分时间的物理意义是在阶跃信号作用下，控制器积分作用的输出等于比例作用的输出所经历的时间。
2.控制阀的固有流量特性取决于阀芯的形状。
3.被控对象的时间常数是指对象受到阶跃输入后，输出达到新的稳态值的63.2％所需的时间，是静态参数。
4.对象在扰动作用下，其平衡状态被破坏后，在没有人工干预或调节器干预下，不能自动达到新的平衡状态，这种特性称为自衡特性。
5.干扰通道放大系数越大，被控变量的波动就越大，最大偏差越大。
《过程控制工程》期末考试复习题及参考答案
过程控制工程复习题（课程代码392217）一、选择题（请从下列选项中选出正确的一项）1、下列不属于单回路反馈控制系统的是（）选项A）被控对象选项B）被测对象选项C）测量变送选项D）控制器和控制阀答案：B2、在工业控制中，使用最多的控制系统是（）选项A）单回路反馈控制系统选项B）串级控制系统选项C）比值控制系统选项D）前馈控制系统答案：A3、下列中对干扰通道特性对控制质量影响描述错误的是（）选项A）K f增加，余差增加，系统稳定性不变选项B）T f增加，过渡过程时间减小选项C）T f增加，振荡幅值减小选项D）τf增加，余差减小答案：D4、下列中对控制对象特性对控制质量影响描述错误的是（）选项A）一般希望放大倍数K0大些好，易于调节选项A）一般希望控制通道时间常数小些好，但不能过小选项C）控制通道时间常数越小越好，系统才灵敏选项D）时间常数大，系统的工作频率低答案：D5、下列对操纵变量选择原则描述错误的是（）选项A）操纵变量必须可控选项A）选择通道放大倍数相对大的选项C）选择干扰通道时间常数小一点的选项D）选择通道的纯滞后尽量小答案：C6、下列中对控制通道特性对控制质量影响描述错误的是（）选项A）K0增加，余差增加，系统稳定性不变选项B）T0增加，过渡过程时间增加选项C）T0增加，系统频率变慢选项D）τ0增加，稳定程度大大降低答案：A6、下图的曲线中，哪一条是对数流量特性的是（）选项A）1选项B）2选项C）3选项D）4答案：B7、在控制系统中，能准确、快速、及时地跟踪设定值的变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：A8、在过程控制系统中，系统的设定值保持不变的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：B9、在过程控制系统中，系统的设定值有规律变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：C10、用来表征生产设备或过程运行是否正常而需要加以控制的物理量是（）选项A）被控对象选项B）被控变量选项C）操纵变量选项D）测量值答案：B11、受控制器的操纵，使被控变量保持在设定值的物理量是（）选项A）被控对象选项B）设定值选项C）操纵变量选项D）测量值答案：C12、一阶环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：A13、比例环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：C14、在一阶系统的特征参数中，（）是系统的静态参数选项A）放大倍数K选项B）时间常数T选项C）滞后时间τ选项D）传递函数答案：A15、在一阶过程控制系统中时间常数T定义为系统的输出量y(t)到达稳态值的（）选项A）80%选项B）63.2%选项C）20%选项D）40%答案：B16、在一阶过程控制系统中，（）决定了系统在响应结束时的稳态性能选项A）时间常数T选项B）输入值选项C）滞后时间τ选项D）放大倍数K答案：D17、在过程控制仪表中，控制器的放大倍数Kc是通过改变（）来设置的选项A）量程选项B）输出信号选项C）控制器的比例度选项D）输入信号答案：C18、在过程控制系统过渡过程的质量指标中，（）是表示过渡过程曲线超出新稳定值的最大值选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：B19、在过程控制系统过渡过程的质量指标中，（）是描述被控变量偏离设定值最大程度的物理量选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：A20、在过程控制系统过渡过程的质量指标中，（）是衡量系统快速性的质量指标选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：D21、一阶过程控制系统稳定条件是（）选项A）特征根为正，微分方程系数都大于零选项B）特征根为负，微分方程系数都大于零选项C）特征根为正，微分方程系数都小于零选项D）特征根为负，微分方程系数都小于零答案：B22、二阶过程控制系统稳定条件是（）选项A）特征根实部为负，微衰减系数小于零，分方程系数都大于零选项B）特征根实部为正，微衰减系数小于零，分方程系数都大于零选项C）特征根实部为正，微衰减系数大于零，分方程系数都大于零选项D）特征根实部为负，微衰减系数大于零，分方程系数都大于零答案：D23、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=0选项B）-1<衰减系数<0选项C）衰减系数<-1选项D）0<衰减系数<1答案：D24、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=1选项B）衰减系数<-1选项C）衰减系数>1选项D）0<衰减系数<1答案：B25、在比例控制器中，放大倍数Kc和控制器的比例度δ之间的关系是（）选项A）δ越大，Kc也越大选项B）δ越大，Kc越小选项C）δ变化与Kc无关选项D）δ与Kc都是定值答案：B26、在比例控制器中，在相同输入偏差下，放大倍数Kc和输出p(t)之间的关系是( )选项A）Kc越大,输出p(t)越小选项B）Kc越大,输出p(t)不变选项C）Kc越大,输出p(t)也越大选项D）Kc越小,输出p(t)越大答案：C27、在过程控制系统中，若使控制变量最终不存在余差但系统的稳定性要下降应选用（）选项A)比例控制器选项B)比例积分控制器选项C)比例微分控制器选项D)比例积分微分控制器答案：B28、在过程控制系统中，既能使控制变量不存在余差又使系统具有超前性控制应选用（）控制规律选项A）P选项B）PI选项C）PID选项D）PD答案：C29、在过程控制系统中，系统在稳态时，不管放大系数Kc有多大最终仍有余差可以选用（）控制规律选项A）P选项B）PI选项C)PID选项D)PD答案：B30、在比例控制规律中，衰减系数与系统的稳定性之间的关系应满足（）A)衰减系数越大系统越稳定B)衰减系数越大系统越不稳定C)衰减系数与系统稳定无关答案：A31、下面对过程的控制质量没有影响的是（）A)控制通道放大倍数KoB)扰动通道放大倍数KfC)扰动通道时间常数D)扰动通道纯滞后时间答案：D32、在单回路控制中，控制阀的结构形式的选择很重要，在高压差时选用（）A)角形控制阀B)隔膜控制阀C)三通控制阀D)蝶阀答案：A33、在单回路控制中，控制阀的结构形式的选择很重要，在控制强腐蚀性介质时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：B34、在单回路控制中，控制阀的结构形式的选择很重要，在分流或合流控制时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：C35、在单回路控制中，控制阀的结构形式的选择很重要，在大口径、大流量、低差压，而泄漏量要求不高时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：D36、为了使过程控制系统能够正常工作，则必须使系统的各个环节的静态放大系数相乘必须满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C37、在控制阀的正作用下，控制阀是气开式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：B38、在控制阀的负作用下，控制阀是气关式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C39、控制器正作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：C40、控制器负作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：A41、在控制器上对所求得的整定参数设置的顺序是（）选项A)P,I,D选项B)P,D,I选项C)I,P,D选项D)I,D,P答案：A42、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例作用时，其整定参数值为（）选项A)20％选项B)40％选项C)60％选项D)80％答案：A43、过程控制设计中，系统设计的核心是（）选项A)控制方案设计选项B)工程设计选项C)工程安装选项D)仪表调校答案：A44、在控制器的参数整定中属于理论整定法得是（）选项A)经验凑试法选项B)衰减曲线法选项C)响应曲线法选项D)对数频率特性法答案：D45、在控制器的参数整定中属于工程整定法得是（）选项A)对数频率特性法选项B)根轨迹法选项C)经验凑试法答案：C46、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分作用时，其整定参数值为（）选项A)24％选项B)12％选项C)36％选项D)48％答案：A47、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分微分作用时，其整定参数值为（）选项A)20%选项B)40%选项C)16％选项D)32％答案：C48、串级控制系统中控制器的作用正确的是（）选项A)主粗副粗选项B)主粗副细选项C)主细副粗选项D)主细副细答案：C49、串级控制系统系统中存在的一次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：A50、串级控制系统系统中存在的二次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：C51、串级控制系统系统中主环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：A52、串级控制系统系统中副环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：B53、串级控制系统中主回路的控制器包括（）选项A)主控制器选项B)副控制器选项C)主、副控制器选项D)不确定答案：C54、串级控制系统中主回路的对象是（）选项A)主、副对象控制器 控制阀对象 F2 测量变送 F1控制器 控制阀对象 F2测量变送 F1K 测量变送选项B)主对象选项C)副对象选项D)不确定答案：A55、串级控制系统中主、副环要满足（ ）选项A)主定副随选项B)主定副定选项C)主随副定选项D)主随副随答案：A56、串级控制系统中主控制器的正、反作用的选择顺序（A ）选项A)先副后主选项B)先主后副选项C)主、副同样选项D)不确定57、有2个阀门，流通能力分别为C1＝100，C2＝3，其可调范围均为R ＝30，用于分程控制时，分程可调范围为（B ）选项A)750选项B)1000选项C)900选项D)125058、对于对象的纯滞后时间较大，时间常数特别大的应采用（B ）控制选项A)分程控制选项B)前馈控制选项C)均匀控制选项D)串级控制二、作图题1.请画出开环比值控制系统和单闭环控制系统的方框图答案：①开环比值控制系统②单闭环比值控制系统控制器 控制阀对象 F2测量变送2 F1 乘法器 测量变送1I 1 I 02.一个双闭环比值控制系统如下图所示。
《过程控制及仪表》期末复习题(基础题目)
一、填空题二、自动调节系统方块图中，给定值R，测量值Z和偏差e三者之间的关系是e=R-Z。
一、过渡过程结束时，被控变量所达到的新的稳态值与原稳态值之差叫做余差二、串级调节系统中，主回路是一个定值调节系统。
1．电子电位差计是根据电压补偿原理工作的。
三、积分时间愈____长_____，积分作愈弱。
四、当一个调节器的输出信号同时送给两个调节阀，这两个调节阀工作在不同的信号区间，则构成的控制系统为___分程__控制系统。
五、在自动控制系统中，能够测量某物理量的大小并把它转化为一种特定信号的自动化装置是测量变送器。
1．过程控制仪表包括控制器、执行器、操作器以及可编程控制器等各种新型控制仪表及装置。
2．一台仪表性能的优劣通常可以用精确度、变差、灵敏度来评价。
3．基本控制规律包括双位控制、比例控制、比例积分控制、积分控制、微分控制、比例微分控制、以及比例积分微分控制。
4．二、选择题1.在自动化仪表中，显示仪表用于各种检测变量的显示、记录，按显示方式可分为三大类，下面哪项不属于显示方式。
（ B ）A 模拟式显示仪表B高端显示仪表 C 屏幕显示仪表 D 数字式显示仪表2.对于始点为0℃的电子电位差计，当输入端短路时，仪表指针应指在（ C ）。
A．始点B．终点C．室温D．原位置3. 下列（ A ）不是描述对象特性的参数。
A.过渡时间B.时间常数C.放大系数D.滞后时间4. 下面哪项不属于复杂控制系统。
（ A ）A. 自动控制系统与编程控制系统B. 比值控制系统均匀控制系统C 分程控制系统与选择性控制系统D 串级控制系统与前馈控制系统5. 串级控制系统中，副调节器一般采用（D ）调节规律A.PIB.PIDC.PDD.P6. 下面哪项不属于过程控制系统的分类。
CA过程自动检测系统 B 过程自动控制系统C过程自动显示系统D过程自动报警与联锁保护系统7. 如图为一个加热器控制系统，通过将进料与蒸汽进行换热达到对物料进行加热的目的，希望出料温度恒定。
过程控制期末复习题
2-11 简述积分控制规律答：积分控制可以使系统在无静差的情况下保持恒速运行，实现无静差调速。
2-12 比例调2.12节器和积分调节器有何不同？答：比例调节器的输出只取决于（输入偏差的现状），而积分调节器的输出则包含了（输入偏差量的全部历史）2-13 简述比例积分控制规律。
答：比例部分能（迅速响应控制作用），积分部分则（最终消除稳态偏差）。
2-14 微机控制的调速系统有什么特点？答：（信号离散化，信息数字化）。
2-15 旋转编码器分为哪几种？各有什么特点？答：绝对式编码器：常用语检测转角信号，若需要转速信号，应对转角微分。
增量式编码器：可直接检测转速信号。
2-16 数字测速方法有哪些精度指标？答：（分辨率，测速误差率）。
2-17 采用旋转编码器的数字测速方法有（M，T，M/T）。
高低全2-18 为什么积分需限幅？答：若没有积分限幅，积分项可能很大，将产生较大的退饱和超调。
2-19 简述带电流截止负反馈环节转速反馈调速系统机械特性的特点。
答：电流负反馈的作用相当于在主电路中串入一个大电阻 KpKsR，导致当 Id=Idcr 时，机械特性急剧下垂；比较电压 Ucom 与给定电压 Un* 作用一致，相当于把理想空载转速提高到 n0`=(KpKs(Un*+Ucom))/(Ce(1+K))。
3-2 由于机械原因，造成转轴堵死，分析双闭环直流调速系统的工作状态。
（未验证）答：电动机堵转则转速恒为零，在一定的给定下，偏差电压相当大，从而使 ASR 迅速达到饱和，又电动机转速由于转轴堵死无法提升，故 ACR 无法退饱和，因此系统处于 ASR 饱和状态。
3-3 双闭环直流调速系统中，给定电压 Un*不变，增加转速负反馈系数α，系统稳定后转速反馈电压 Un 和实际转速 n 是增加、减小还是不变？（已验证）答：转速反馈系数α增加，则转速反馈电压 Un 增加，给定电压 Un*，则转速偏差电压减小，则 ASR 给定电压 Ui*减小，则控制电压 Uc 减小，则转速 n 减小；转速 n 减小，则转速反馈电压 Un 减小，直到转速偏差电压为零；故稳态时转速反馈电压 Un 不变，且实际转速 n 减小。
过程控制工程考试题及答案
一、填空题（每空1分，共20分）：1．控制通道的时间常数T的大小，反映了控制作用对系统动态过程的影响的快慢，T越小，控制作用越及时，过渡过程越快，有利于提高系统的稳定性。
2.被控变量是指工艺要求以一定的精度保持恒定或随某一参数的变化而变化的参数。
3．从理论上讲，干扰通道存在纯滞后，不影响系统的控制质量。
4．反映对象特性的参数有放大倍数、时间常数和纯滞后时间。
5．检测变送环节对控制系统的影响主要集中在检测元件的滞后和信号传递的滞后问题上。
6. 如果对象扰动通道增益f K增加，扰动作用增强，系统的余差增大，最大偏差增大。
7．常见的比值控制系统有开环比值、单闭环比值、双闭环比值、串级比值。
8. 简单控制系统的工程整定法有经验方法，简单、方便，工程实际中广泛采用的特点。
一般有经验凑试法、衰减曲线法、临界比例度法、响应曲线法等。
9、离心泵的控制方案有直接节流法、改变泵的转速、改变旁路回流量。
二、简答题（每题5分，共20分）：1．简述被控量与操纵量的选择原则。
答：(1)被控量的选择原则:①必须尽可能选择表征生产过程的质量指标作为被控变量;②当没有合适的质量指标时,应选择与质量指标由单质对应关系的间接指标作为被控量; ③间接指标必须有足够的灵敏度;④被控变量的选择还应考虑工艺过程的合理性及所用测量仪表的性能、价格等因素.(2) 操纵变量选择的原则①操纵变量应是控制通道放大系数K0较大者;②应使扰动通道的时间常数越大越好，而控制通道的时间常数适当小一些。
③控制通道纯滞后时间则越小越好，并尽量使扰动远离被控变量而靠近调节阀;④当广义过程的控制通道由几个一阶滞后环节组成时，要避免各个时间常数相等或相接近的情况;⑤工艺上的合理性和方便性。
2．简述串级控制系统的特点。
答：(1)串级控制系统由于副回路的存在,能够迅速克服进入副回路的扰动的影响;(2) 串级控制系统由于副回路的存在,改善了对象的特性,提高了系统的工作频率;(3) 串级控制系统由于副回路的存在,使对象非线性特性线性化,提高了系统的自适应能力;(4) 能够更精确控制操纵变量的流量.（5）可以实现灵活的操作方式选择3．设置均匀控制系统的目的和其特点是什么？答：目的是:对表征前后设备供求矛盾的两个变量均匀协调,统筹兼顾.特点是:表征前后供求矛盾的两个变量都应该是缓慢变化的;前后互相联系又互相矛盾的两个变量都应保持在工艺操作所允许的范围内.4．前馈控制和反馈控制各有什么特点？为什么采用前馈-反馈复合系统将能较大地改善系统的控制品质？答:前馈控制的特点是:根据干扰工作;及时;精度不高,实施困难;只对某个干扰有克服作用.反馈的特点作用依据是偏差;不及时:精度高,实施方便,对所有干扰都有克服作用.由于两种控制方式优缺点互补, 所以前馈-反馈复合系统将能较大地改善系统的控制品质.过程控制工程试题（卷一）三、计算题（10分）已知对象控制通道阶跃响应曲线数据如下表所表示，调节量阶跃变化为Δu=50。

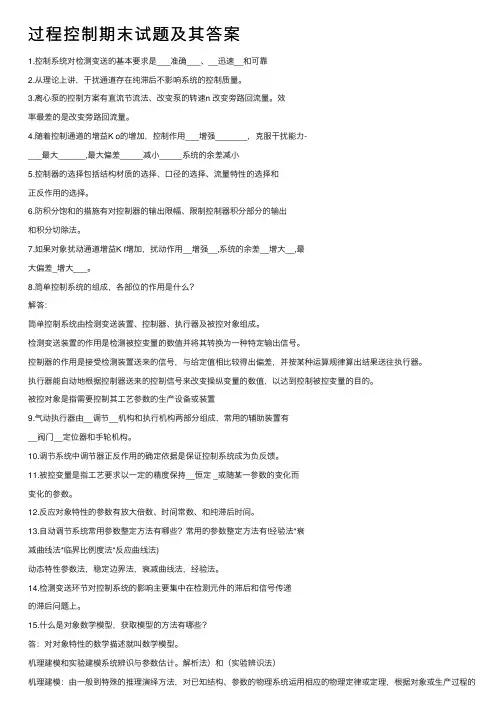

过程控制期末试题及其答案
过程控制期末试题及其答案1.控制系统对检测变送的基本要求是___准确___、__迅速__和可靠2.从理论上讲，⼲扰通道存在纯滞后不影响系统的控制质量。
3.离⼼泵的控制⽅案有直流节流法、改变泵的转速n 改变旁路回流量。
效率最差的是改变旁路回流量。
4.随着控制通道的增益K o的增加，控制作⽤___增强_______，克服⼲扰能⼒-___最⼤______,最⼤偏差_____减⼩_____系统的余差减⼩5.控制器的选择包括结构材质的选择、⼝径的选择、流量特性的选择和正反作⽤的选择。
6.防积分饱和的措施有对控制器的输出限幅、限制控制器积分部分的输出和积分切除法。
7.如果对象扰动通道增益K f增加，扰动作⽤__增强__,系统的余差__增⼤__,最⼤偏差_增⼤___。
8.简单控制系统的组成，各部位的作⽤是什么？解答：简单控制系统由检测变送装置、控制器、执⾏器及被控对象组成。
检测变送装置的作⽤是检测被控变量的数值并将其转换为⼀种特定输出信号。
控制器的作⽤是接受检测装置送来的信号，与给定值相⽐较得出偏差，并按某种运算规律算出结果送往执⾏器。
执⾏器能⾃动地根据控制器送来的控制信号来改变操纵变量的数值，以达到控制被控变量的⽬的。
被控对象是指需要控制其⼯艺参数的⽣产设备或装置9.⽓动执⾏器由__调节__机构和执⾏机构两部分组成，常⽤的辅助装置有__阀门__定位器和⼿轮机构。
10.调节系统中调节器正反作⽤的确定依据是保证控制系统成为负反馈。
11.被控变量是指⼯艺要求以⼀定的精度保持__恒定 _或随某⼀参数的变化⽽变化的参数。
12.反应对象特性的参数有放⼤倍数、时间常数、和纯滞后时间。
13.⾃动调节系统常⽤参数整定⽅法有哪些？常⽤的参数整定⽅法有!经验法*衰减曲线法*临界⽐例度法*反应曲线法)动态特性参数法，稳定边界法，衰减曲线法，经验法。
14.检测变送环节对控制系统的影响主要集中在检测元件的滞后和信号传递的滞后问题上。
15.什么是对象数学模型，获取模型的⽅法有哪些？答：对对象特性的数学描述就叫数学模型。
期末考试过程控制计算题
期末考试过程控制计算题work Information Technology Company.2020YEAR计算及问答题1．某换热器温度控制系统（设定值为100℃），在阶跃扰动作用下的过渡过程曲线如图所示。
分别求出衰减比、最大偏差、余差、过渡时间和振荡周期（按±3％稳态值来确定过渡时间）。
温度℃解：衰减比ψ=8.011)105110()105130(12=-=---B B最大偏差A ，即超调量σ=%8.23%100%100105105130)()()(=⨯=⨯-∞∞-y y t y p余差C=│y ﹙∞﹚－y ﹙0﹚│=105－100=5过渡时间ts=27min ，（计算稳态值的±3％，即102或108，用尺子量后估算出时间）振荡周期，时间作衰减振荡，所以振荡周期T=20－8=12min ，（两个波峰的时间差）2．已知某被控过程的数学模型为1)()(+=Ts Ks E s U应用前向差分法，求关于u(k)和e(k)的差分方程。
参考计算控制课本p129 解：)()1()(s E K Ts s U •=+•)()()(s E K s U s U Ts •=+•)()()(t Ke t u Tdtt du =+设采样周期为T S ，代入ST k u k u dtt du )()1()(-+=)()())()1((k Ke k u k u k u ST T =+-+第 页)()1()(k Ke k u k u TT TT T TS S S --++= 3．一台仪表的测温范围为100～550℃，绝对误差的最大值为2℃，求这台仪表的相对误差。
解：δ=%44.0%1001005502=⨯-4．某一标尺为0～500℃的温度计出厂前经校验，其刻度标尺各点测量结果值分别为：（1）求出仪表最大绝对误差值；（2）确定仪表的允许误差及精确度等级；（3）仪表经过一段时间使用后，重新校验时，仪表最大绝对误差为±8℃，问该仪表是否还符合出厂时的精确度等级。
过程质量控制考试试题(含答案)
过程质量控制考试试题
一、填空题（10x2＝20分）：
1. 制造过程中变异的来源是人、机、料、法、环。
2. 企业管理人员在管理过程中，面对不良品的处理，通常有四种不同的态度，
分别是：自我放弃型，归咎他责型，孤芳自赏型，开拓解决型。
3. 当不良品发生后，展开对策的线索分别是：以材料为线索，以时间为线索，
以作业方法为线索。
二、名词解释（3x10＝30分）:
1. 不良品：是指不能满足质量规定的产品。
2. 关键工序：对产品形成质量，特别是可靠性质量起重要、关键作用的工序。
3. 特殊工序：其结果不能通过后面的检验和试验，而只能通过使用后才能完
全验证的工序。
三、问答题（50分）：
1. 简述生产现场管理的方法有哪几种？（15分）
答：生产现场管理的方法，主要有：现场OJT、现场5S管理、现场目视管理、现场改善和现场问题解决等方法。
2. 简述8D工作方法的主要步骤（24分）
答：8D工作方法的主要步骤分别是：
D1：小组成立 D2：问题说明 D3：实施并验证临时措施
D4：确定并验证根本原因 D5：选择和验证永久纠正措施
D6：实施永久纠正措施 D7：预防再发生 D8：小组祝贺
3. 简述过程质量审核的目的（11分）
答：过程质量审核的目的是：为了验证影响生产过程的因素及其控制方法是否满足过程控制和工序能力的要求，及时发现存在的问题，并采取有效
的纠正或预防措施进行改进和提高，确保过程质量处于稳定受控状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程控制期末考试题
一、选择题（共40题，每题2分，共80分）
请在每题后的括号内选择正确答案，并将其序号写在答题纸上。
1. 过程控制的目标是（）。
A. 使过程控制系统更稳定
B. 提高生产效率
C. 提高产品质量
D. 所有选项都正确
2. 下列哪项不是过程控制的主要步骤（）。
A. 建立数学模型
B. 采集过程数据
C. 制定控制策略
D. 评估控制效果
3. 过程控制中的反馈控制是指（）。
A. 控制器根据误差信号对过程进行调节
B. 控制器根据过程输出信号进行调节
C. 控制器通过传感器采集过程数据进行调节
D. 控制器根据控制策略进行调节
4. 在过程控制中，传感器的作用是（）。
A. 实时监测过程变量
B. 收集过程数据
C. 发送控制信号
D. 都是
5. PID控制器中的D表示（）。
A. 比例项
B. 积分项
C. 微分项
D. 都不是
6. 过程控制中的SOPC代表（）。
A. Stock-Other-Production-Control
B. Structure-Operate-Produce-Control
C. Structured-Operated-Process-Control
D. Structure-Operate-Produce-Calculate
7. 过程控制中，哪种控制策略常用于对连续变量进行控制（）。
A. 分段控制
B. 比例控制
C. 二值控制
D. 都可以
8. 在过程控制中，哪种控制策略常用于对离散变量进行控制（）。
A. 分段控制
B. 比例控制
C. 二值控制
D. 都可以
9. 控制系统稳定性是指系统（）。
A. 对外界干扰的抵抗能力
B. 对控制命令的响应速度
C. 对过程参数的适应能力
D. 传感器的精度和灵敏度
10. 过程控制中的开环控制指的是（）。
A. 控制器不考虑过程输出信号而进行调节
B. 控制器根据过程输出信号进行调节
C. 控制器根据误差信号对过程进行调节
D. 控制器根据控制策略进行调节
（以下题目略）
二、简答题（共5题，每题10分，共50分）
请简述下列问题的答案，并将其写在答题纸上。
1. 什么是过程控制？
2. 过程控制的主要步骤有哪些？
3. PID控制器的工作原理是什么？
4. 过程控制中的闭环控制和开环控制有何区别？
5. 控制系统的稳定性对过程控制的影响是什么？
三、计算题（共3题，每题20分，共60分）
请计算下列问题，并将计算过程写在答题纸上。
1. 过程控制系统中，某传感器每隔1秒采集一次数据，若一小时内共采集到3600个数据，请计算采集频率（单位：Hz）。
2. PID控制器中，某过程输出信号为10，设比例系数Kp=0.8，积分时间Ti=2，微分时间Td=0.5，若目标设定值为8，请计算控制器输出信号。
3. 某个控制系统的传输函数为G(s)=1/(s+1)，求其闭环传输函数。
四、应用题（共1题，40分）
某化工厂使用过程控制系统对反应过程进行控制。
具体参数和要求如下：
- 反应前浓度：100 g/L
- 目标浓度：80 g/L
- 测量传感器的误差：±1 g/L
- 控制设备的误差：±0.5 g/L
请回答以下问题：
1. 确定该过程控制系统的控制目标。
2. 判断该系统是开环控制还是闭环控制，并说明理由。
3. 设计一个控制策略，使得系统可以实现目标浓度为80 g/L的稳态控制。
4. 分析并评估该控制策略的可行性。
请将以上题目的答案写在答题纸上，并注意作答的清晰、规范。
祝你考试顺利！。
