单表多用户模块化智能电表系统的原理及设计
智能电表系统的设计与实现
智能电表系统的设计与实现一、引言智能电表系统是目前全球能源领域的研究热点，主要在于其能够根据能源的使用情况，实现节能减排的目的。
本篇文章主要介绍智能电表系统的设计和实现方法。
二、智能电表系统的组成智能电表系统主要由三个部分组成，分别是数据采集、数据传输和数据处理。
1.数据采集部分数据采集部分主要是通过电表进行数据的采集，传感器是采集电能数据的必要设备。
传感器最基本的功能即为数据采集与传输，智能电表系统要求传感器的精度要尽可能高，数据传输的速度快，能够稳定的传输数据。
同时，传感器还应该能够监测电网波动、线路短路等情况，保证数据的完整性和准确性。
2.数据传输部分数据传输部分是将采集到的数据传输到数据处理中心的关键环节，主要有有线传输和无线传输两种方式。
其中有线传输包括采用RS485、RS232等传输协议进行上传，无线传输则有采用WiFi、GPRS、3G、4G、NB-IoT等网络传输协议实现。
为了保证数据传输的稳定性，智能电表系统的传输部分需要采用多种传输方式。
3.数据处理部分数据处理部分主要实现数据的实时处理和分析，实现能源的监测、管理和控制。
通过建立数据模型，对传感器采集到的数据进行处理，计算出电网电力负荷、电能损耗等数据。
同时，在处理电能数据时，还需要结合用户使用情况，进行分析，为用户提供更准确的计费方式，也能够通过数据分析，给出实时用电量、用电趋势、用电量峰谷等指标。
三、智能电表系统的设计和实现1.智能电表系统的硬件设计智能电表系统的硬件部分主要包括传感器、采集设备和数据处理设备。
其中传感器负责对电能数据进行采集，采集设备负责将采集到的数据传输到中心处理设备，处理设备则负责将上传来的电能数据进行处理、分析、并输出最终的结果。
2.智能电表系统的软件开发智能电表系统的软件主要有两部分组成，一部分是采用C/C++等高级语言实现的底层程序，主要负责传感器采集、传输等功能；另一部分是采用Java、Python等高级语言进行开发的上层应用程序，主要负责数据的处理、分析和展示。

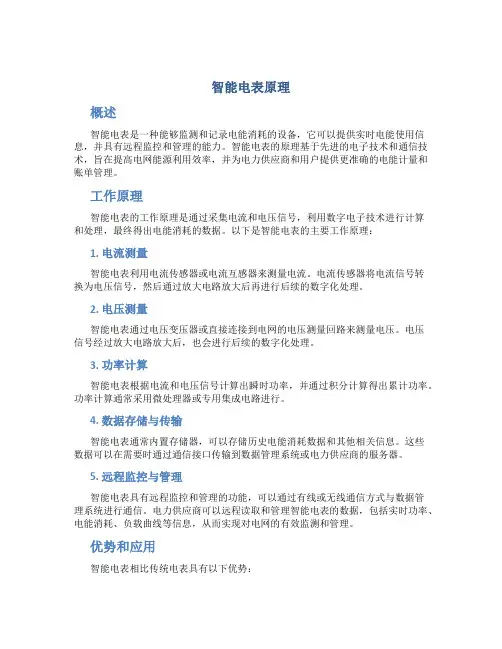

智能电表原理
智能电表原理概述智能电表是一种能够监测和记录电能消耗的设备，它可以提供实时电能使用信息，并具有远程监控和管理的能力。
智能电表的原理基于先进的电子技术和通信技术，旨在提高电网能源利用效率，并为电力供应商和用户提供更准确的电能计量和账单管理。
工作原理智能电表的工作原理是通过采集电流和电压信号，利用数字电子技术进行计算和处理，最终得出电能消耗的数据。
以下是智能电表的主要工作原理：1. 电流测量智能电表利用电流传感器或电流互感器来测量电流。
电流传感器将电流信号转换为电压信号，然后通过放大电路放大后再进行后续的数字化处理。
2. 电压测量智能电表通过电压变压器或直接连接到电网的电压测量回路来测量电压。
电压信号经过放大电路放大后，也会进行后续的数字化处理。
3. 功率计算智能电表根据电流和电压信号计算出瞬时功率，并通过积分计算得出累计功率。
功率计算通常采用微处理器或专用集成电路进行。
4. 数据存储与传输智能电表通常内置存储器，可以存储历史电能消耗数据和其他相关信息。
这些数据可以在需要时通过通信接口传输到数据管理系统或电力供应商的服务器。
5. 远程监控与管理智能电表具有远程监控和管理的功能，可以通过有线或无线通信方式与数据管理系统进行通信。
电力供应商可以远程读取和管理智能电表的数据，包括实时功率、电能消耗、负载曲线等信息，从而实现对电网的有效监测和管理。
优势和应用智能电表相比传统电表具有以下优势：•准确性：智能电表采用数字化测量和处理技术，可以提供更准确的电能计量和消耗信息。
•节能和环保：智能电表可以帮助用户识别和优化用电行为，从而实现节能减排的目标。
•远程管理：智能电表具有远程监控和管理的能力，可以方便电力供应商对电网进行实时监测和管理。
•电力调度：智能电表可以提供负荷曲线和用电习惯等信息，为电力调度和能源规划提供支持。
智能电表在能源管理、电力供应和收费等领域有广泛的应用。
它可以帮助电力供应商和用户更好地管理和利用电能资源，提高电力供应的可靠性和效率。
智能电网中智能电表系统设计与应用
智能电网中智能电表系统设计与应用随着科技的不断进步，智能电网的建设已经成为了未来的发展方向之一。
从能源的生产、传输、消费到管理，智能电网都要实现数字化和网络化。
而在这个过程中，智能电表系统起着至关重要的作用。
本文将对智能电表系统进行探讨，介绍其设计和应用。
一、智能电表的基本概念智能电表是一种可以收集电能消耗信息，进行数据处理和监测管理的电能计量装置。
与传统的电表相比，智能电表既可以准确测量电能的使用，又可以对电网的监控、保护、调度、管理等起到重要的作用。
智能电表系统是智能电网建设的核心组成部分之一。
二、智能电表系统的设计原理智能电表系统的设计要从以下几个方面进行考虑：1. 数据采集：智能电表系统需要采集各种电能使用数据，包括用电量、功率因数、电压、电流等。
为了保证数据的准确性，系统要使用高精度的传感器和采集设备，同时还要考虑如何对采集的数据进行预处理，消除噪声和干扰。
2. 数据传输：智能电表系统需要将采集到的数据传输到集中管理系统，这需要考虑网络的选择和数据传输协议的设计。
在数据传输过程中，要确保数据传输的安全性和实时性。
3. 数据管理：智能电表系统需要管理海量的数据，对数据进行分类、整理、存储、查询和统计分析。
这需要选择合适的数据库和数据处理方法，并结合数据挖掘技术对数据进行深入的分析和应用。
4. 数据应用：智能电表系统采集到的数据可以应用于各个方面，如电能计费、用电数据分析、电力负荷预测等。
这也需要系统设计者在设计时充分考虑数据的应用场景和技术要求。
三、智能电表系统的应用价值智能电表系统的应用价值体现在以下几个方面：1. 可以为电力公司提供精准的用户电量数据，帮助电力公司实现更精准的计费和收款。
2. 可以为电力管理部门提供用电数据分析，帮助部门制定更加科学合理的用电政策和措施。
3. 可以为电网管理提供实时监测和负荷预测，帮助电网实现精准调度和优化管理。
4. 可以为用户提供便捷的用电服务和管理，帮助用户理解用电情况和节约用电。
智能电能表的设计
智能电能表的设计
有实际参考资料及权威标准，以科学和学术的独立思考和分析为主
一、智能电能表介绍
智能电能表是一种智能仪表设备，主要用于用户计量电能，能够实现
自动数据采集、处理、传输以及记录功能，它采用了RFID技术，能够提
高电能表的节能效果。
智能电能表的先进的技术实现了实时监控，避免了
发生意外耗电或者表示漏电的情况，同时，它能够收集和分析用户的用电
数据，帮助用户合理节约用电。
二、智能电能表的工作原理
智能电能表的工作原理主要由三部分组成：采集器、控制器和传输器。
首先，采集器用于检测电能，并将其数据转换成计算机可识别的数据；其次，控制器用于接收采集器传过来的数据，并将其转换为可视化的形式；
最后，传输器用于将收集到的数据传输到用户的计量系统中。
三、智能电能表的优势
1、合理配置：智能电能表可以自动控制用电，用户可以根据自己的
实际情况来合理配置，可以有效降低用电损耗；
2、降低电价：由于智能电能表可以实现节能，因此能够帮助用户降
低电费价格；
3、安全性高：智能电能表采用RFID技术，具有较高的安全性，可以
有效防止误用、电能盗窃等情况；。
智能电表的原理及应用
智能电表的原理及应用1. 智能电表的原理智能电表是一种应用于电力系统中的新型电能计量设备，它利用先进的电子技术和通信技术，实现了对电能的精确测量、统计和管理。
智能电表的原理主要包括以下几个方面：• 1.1 传感器智能电表通过安装在电力系统中的传感器，实时监测电流和电压的变化，将电能的使用情况转换成可读的电信号，以便记录和计算。
• 1.2 数据采集智能电表通过内置的数据采集模块，将传感器获取的电信号进行采集和处理，得到电能使用的相关数据，如总用电量、用电峰值、用电谷值等。
• 1.3 数据存储智能电表内部装有存储器芯片，用于存储采集到的电能使用数据。
这些数据可以在需要时通过通信接口传输给电力公司或用户，以便进行用电管理和结算。
• 1.4 通信技术为了实现与电力公司或用户之间的数据交互，智能电表通常配备了通信模块，可以通过有线或无线通信方式与外部设备进行数据传输。
常见的通信技术包括以太网、无线局域网、GPRS等。
• 1.5 数据分析智能电表采集到的电能使用数据可以通过数据分析算法进行处理和分析，以便得出用电模式、用电趋势等信息，为用户提供用电行为的参考和优化建议。
2. 智能电表的应用智能电表具有以下几方面的应用价值：• 2.1 用电统计与管理智能电表可以实时记录电能的使用情况，对用户的用电行为进行统计和分析，为用户提供详细的用电报表和用电趋势图，帮助用户合理使用电能，降低能耗。
• 2.2 负荷控制与调整智能电表可以根据用户的需求和电力系统的负荷情况，实现对电能的控制和调整。
通过与外部设备的通信，智能电表可以智能地控制电器的开关，优化负荷分配，提高电力系统的运行效率。
• 2.3 远程抄表与结算智能电表支持远程抄表功能，可以通过通信技术将电能使用数据传输给电力公司，实现用电量的远程抄表和结算。
这样既提高了抄表的效率，又减少了人力资源的消耗。
• 2.4 异常检测与告警智能电表具有异常检测和告警功能，可以实时监测用电系统的异常情况，如过载、欠压等，及时向用户发送告警信息，以便用户及时采取措施避免事故发生。
单相智能电能表设计
单相智能电能表设计近年来，智能电能表作为现代电力系统中的重要组成部分，逐渐受到人们的关注和重视。
单相智能电能表起到了电能计量和数据采集的作用，具备了遥程抄表、遥程控制、需量管理等功能。
本文将探讨单相智能电能表的设计原理和关键技术。
一、设计原理单相智能电能表的设计原理主要分为电能计量和通信采集两部分。
电能计量：智能电能表通过当前电流和电压的采样，经过一系列运算处理，得到有功功率、无功功率和视在功率等计量参数。
其中，有功功率通过乘积表算法得到，无功功率通过反相积分算法和功率因数得到，而视在功率则是有功功率和无功功率的矢量和。
通信采集：智能电能表通过内部集成的通信模块和遥程服务器进行数据传输。
通信模块可以选择有线通信或无线通信，有线通信主要包括RS485、Modbus等协议，无线通信则主要接受GPRS、NB-IoT等技术。
通过通信模块，智能电能表可以实现数据的遥程抄表、遥程控制、需量管理等功能。
二、关键技术1. 电流、电压采样技术：智能电能表需要对电流和电压进行采样，以得到准确的计量参数。
为了提高采样的精度，设计中常接受电流互感器和电压互感器，以降低对系统的干扰和安全隐患。
2. 运算处理技术：基于采样得到的电流、电压数据，通过一系列的运算处理，可以得到准确的有功功率、无功功率和视在功率等计量参数。
为了提高运算处理的速度和精度，可以接受DSP（Digital Signal Processor）等专用芯片进行计算。
3. 通信技术：通信模块是实现智能电能表遥程抄表、遥程控制、需量管理等功能的关键。
有线通信模块可选择RS485总线和Modbus协议进行数据传输，无线通信模块则可以选择GPRS、NB-IoT等技术进行数据传输。
通过通信模块，智能电能表可以与遥程服务器进行数据交互。
4. 数据安全技术：为了保证数据的安全性和防止黑客攻击，智能电能表需要在通信过程中加密数据、验证数据的完整性，并设置访问权限等措施，确保系统的稳定和可靠。
智能电表的设计与实现
智能电表的设计与实现随着科技的不断进步，智能电表在现代生活中扮演着越来越重要的角色。
它不仅为用户提供了方便的用电管理方式，同时也为电力公司提供了更精确的计费手段。
本文将探讨智能电表的设计和实现，旨在揭示其背后的技术原理和应用前景。
1. 智能电表的工作原理智能电表是一种通过现代计算机技术与电力系统结合的新型电能计量装置。
它通过电流传感器和电压传感器采集用户用电信息，并将这些数据传输到数据中心进行处理。
智能电表内部集成了微处理器和通信模块，使得它能够实现精确计量和远程通信功能。
在使用智能电表的过程中，首先需要将电表与电力系统连接，并确保其正常供电。
智能电表采用数字化技术对电能进行采样和计量，通过对电流和电压信号的采样，可以实时测量出用户的用电量，并将这些数据存储在内部的储存器中。
同时，智能电表还可以通过通信模块将数据发送到数据中心，实现远程抄表和计费功能。
2.智能电表的设计要点在设计智能电表时，需要考虑以下几个要点：2.1 高精度的电流和电压采样为了保证计量的准确性，智能电表需要具备高精度的电流和电压采样能力。
采用高性能的传感器和模数转换器可以提高采样的精度。
此外，还需要考虑电源的稳定性和噪声对采样结果的影响。
2.2 数据安全和隐私保护智能电表存储了用户的用电信息，因此数据的安全和隐私保护是非常重要的。
采用加密算法和安全通信协议可以保护用户数据的机密性和完整性。
此外，还可以通过访问控制和身份验证等手段防止非法操作和数据泄露。
2.3 通信技术的选择智能电表的通信模块可以选择有线或无线通信技术，如RS485、GPRS、NB-IoT等。
选择合适的通信技术可以提高通信的稳定性和可靠性。
同时还需要考虑通信模块的功耗和成本等因素。
2.4 远程控制和管理功能智能电表不仅可以实现远程抄表和计费，还可以具备远程控制和管理功能。
例如，用户可以通过手机App或网页端实时监测自己的用电情况，并对电器进行远程控制。
电力公司可以通过远程管理平台对电网进行实时监测和维护，提高供电质量和运行效率。
智能电表解决方案
智能电表解决方案1. 引言智能电表是一种基于现代信息技术与物联网技术相结合的新一代电力测量设备。
相比传统电表，智能电表具有数据精确、远程管理、实时监测等特点，能够帮助用户更好地管理能源消耗，并提高电力公司对电力供需的精准管理。
本文将介绍智能电表解决方案的原理、应用场景以及相关技术。
2. 解决方案原理智能电表解决方案基于物联网和云计算技术，将电表与云平台相连接，实现数据传输与管理。
其主要原理如下：1.智能电表采集数据智能电表使用先进的传感器技术，能够实时采集用电数据，包括电能消耗、电压、电流、功率因数等多种参数。
这些数据通过内置的通信模块，以数据包的形式传输到云平台。
2.数据传输与存储智能电表通过无线通信技术，将采集的数据传输到云平台。
常用的通信技术包括以太网、WiFi、蜂窝网络等。
云平台接收并存储这些数据，并进行实时监测和分析。
3.数据分析与管理云平台对接收到的数据进行处理和分析，生成报表和统计图表，帮助用户更好地了解能源消耗情况和用电行为，从而优化能源管理策略。
同时，智能电表也可以与其他设备联动，实现智能家居、智能建筑等领域的应用。
3. 应用场景智能电表解决方案在多个领域有着广泛应用，包括但不限于以下场景：3.1 居民用电管理智能电表可以实时监测居民的用电量和用电行为，通过数据分析和报表生成，帮助居民了解自己的能源消耗情况，从而采取相应的节能措施。
同时，也方便电力公司实现用电的远程管理和抄表，提高运营效率。
3.2 商业用电管理商业场所的用电需求通常较大，智能电表能够实时监测用电情况，并提供详尽的数据分析，帮助商家优化能源消耗策略，降低用电成本。
同时，电力公司也可以通过智能电表实现商业用户的远程实时抄表，提高管理效率。
3.3 公共设施管理智能电表解决方案也可以应用于公共设施管理，如学校、医院、公共交通等。
通过实时监测用电情况，可以及时发现异常，避免能源浪费。
此外，智能电表还可以与其他设备联动，实现自动控制和智能化管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单表多用户模块化智能电表系统的原理及设计
今天为大家介绍一项国家发明授权专利——一种单表多用户模块化智能电表系统。
该专利由铨盛电子股份有限公司申请，并于2017年6月20日获得授权公告。
内容说明本实用新型涉及到智能电表技术领域。
发明背景随着智能化水平的发展，电表系统已经实现远程抄表，电力管理部门可以无需到达现场就可以实现抄表，但是现有的智能电表一般只是为了便于电力管理部门抄表，且只能对总表进行远程抄表，对于分表电力管理部门无需抄表；例如出租屋的分表一般是由房东逐个自行人工抄表，当电表安装在高处，还需借助梯子，抄表操作和计算管理都非常不便。
另外，现有的智能电表系统一旦形成，很难再增加电表数量，存在扩容操作不便，扩容成本高的技术问题。
发明内容综上所述，本实用新型的目的在于解决现有的智能电表本地抄表不便，以及扩容操作不便的技术不足，而提出一种单表多用户模块化智能电表系统。
为解决本实用新型所提出的技术问题，采用的技术方案为：一种单表多用户模块化智能电表系统，其特征在于所述电表系统包括有电表箱，电表箱内设有安装基板，在安装基板上设有一个主机和两个以上分别与主机连接的模块化测量模组。
所述的主机包括有主控模块，以及分别与主控模块连接的两个以上供测量模组连接的本地通信接口，用于人机交互的LCD显示触控模块，用于与远程服务器建立通讯连接的远程通讯接口和用于与本地移动终端建立无线通讯连接的蓝牙模块。
所述的测量模组包括有独立的外壳；外壳上设有市电接入端子、市电输出端子及与所述主机的本地通信接口连接的低压数据接口；外壳内部设有串联在市电接入端子与市电输出端子之间的电力测量模组和电力控制模块，电力控制模块连接有微控制单元，微控制单元的数据接口与所述的低压数据接口连接，电力测量模组通过模数转换电路与微控制单元连接。
