万用表检测电子电路好坏的方法万用表测量法是指用万用表测量电路中电压、电流、电阻器的量值，从而判断故障的方法。
所以，万用表测量法又分为电阻测量法、电压测量法和电流测量法。
它是检修电子产品时使用最多的一种方法。
另外，检测电子元器件的好坏，往往也是使用万用表来测量的。
1)电阻测量法电阻测量法是利用万用表欧姆挡，通过检查被测电器电路与地之间的直流值及有关器件的阻值是否正常，来分析故障所在的方法。
电阻测量法有“在线”和“脱焊”两种测量方法。
(1)方法要领：①使用万用表的“Ω×1”挡检测通路电阻，必要时应将测试点刮开，焊干净后再进行检测，以防止接触电阻过大，引起测量误差。
对插接件检测时，可通过摆动插接件来测其接触电阻。
若阻值大小不定，说明有接触不良故障。
②使用万用表“Ω×1k”或“Ω×10k”挡检测电容器电容值大小和漏电程度。
③使用万用表“Ω×1k”挡检测小功率晶体管，使用“Ω×100”挡检测中功率晶体管，使用“Ω×10”挡检测大功率管。
④使用“Ω×1k”挡检测电器指示电表的好坏。
常用元器件性能测试方法参见第三章。
(2)注意事项：①不能在电器通电情况下检测各种电阻。
②对电容应该先进行放电，然后再拆下其一端来进衙检测。
③对于电阻元件的检测，如果电阻和其他电路有连接，应脱焊被测电阻的一端，然后再进行检测。
④要注意万用表测试笔的极性和电阻挡的选择，以免误判。
⑤用“在线”测量方法时，所测得的阻值受其他并联支路影响，在分析测试结果时应予以考虑，以免误判。
2)电压测量法检测电器设备的外部交流电压和内部电路直流电压是否正常，是分析故障原因的基础。
因此在检修电器和电子电路调整过程中，应先测量有关电压，这样往往会发现问题，查出故障。
电压测量法就是通过测量被测电器或电子电路各部分电压，与正常值进行对照，从而找出故障所在部位。
在检修过程中，即使已确定了电路故障部位，也还需要进一步测量相关电路中的晶体管、集成电路等各引脚的电压或电路中主要节点的电压值，看是否正常。
常用电子元器件检测方法与技巧
民常用电子元器件检测方法与技巧元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数,判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法,从而判断元器件的正常与否。
特别对初学者来说,熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。
一、电阻器的检测方法与经验：1固定1固定电容器的检测A检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电,内部短路或击穿现象。
测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。
若测出阻值（指针向右摆动）为零，则说明电容漏电损坏或内部击穿。
B检测10PF～001μF固定电容器是否有充电现象，进而判断其好坏。
万用表选用R×1k挡。
两只三极管的β值均为100以上,且穿透电流要小。
可选用3DG6等型号硅三极管组成复合管。
万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。
由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察.应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。
C对于001μF以上的固定电容，可用万用表的R×10k 挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。
2电解电容器的检测A因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。
根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。
B将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡,容量越大，摆幅越大),接着逐渐向左回转，直到停在某一位置。
使用万用表测量电容方法及注意事项
使用万用表测量电容的方法及注意事项一、概述万用表是电工常用的一种测试仪器，它能够测量电阻、电压、电流等参数。
其中，测量电容是万用表的重要功能之一，因此掌握使用万用表测量电容的方法及注意事项对于电工来说至关重要。
本文将就使用万用表测量电容的方法及注意事项做一详细介绍。
二、万用表测量电容的方法1. 准备工作在使用万用表测量电容前，首先要做好准备工作。
将万用表调至电容测量档位，并确保电源已打开。
2. 接线方法接下来是接线方法。
将电容器两极的引线分别连接到万用表的测试引线上。
一般来说，正极接红色测试引线，负极接黑色测试引线。
3. 读数接线完成后，观察万用表的显示屏。
万用表会显示电容的数值，单位通常为法拉（F）。
4. 反复测量为了确保测量结果的准确性，可以进行多次测量，然后取平均值作为最终结果。
三、万用表测量电容的注意事项1. 要注意电容器的极性，将正负极引线连接到正确的位置，避免出现错误的测量结果。
2. 在测量电容时，应将电容器从电路中拆除，避免其他元器件的影响，确保测量的准确性。
3. 在测量大电容值时，要注意安全，避免因接触高压而受伤。
4. 使用万用表测量电容时，要选择适当的测量档位，避免因档位选择不当而损坏仪器。
5. 定期校准万用表，确保测量结果的准确性。
6. 在测量结束后，及时关闭万用表的电源，并将测试引线拔出，以免因接触而引发安全事故。
四、结语使用万用表测量电容是电工日常工作中不可或缺的一部分。
掌握了正确的测量方法和注意事项，可以更好地保障测量结果的准确性，同时也能有效地保护仪器和人身安全。
希望本文的介绍能够为读者在工作中的实际操作提供一定的帮助。
万用表是广泛应用于电工领域的一种多功能测试仪器，在测量电容方面也发挥着重要的作用。
接下来我们将继续深入探讨使用万用表测量电容的方法及注意事项，并进一步扩展相关的知识内容，以便读者更全面地了解这一领域。
五、参考范围万用表测量电容的范围是多种多样的，大到电力电容器，小到电子元器件，均可通过万用表来进行测试。
用万用表判断常用电子元器件

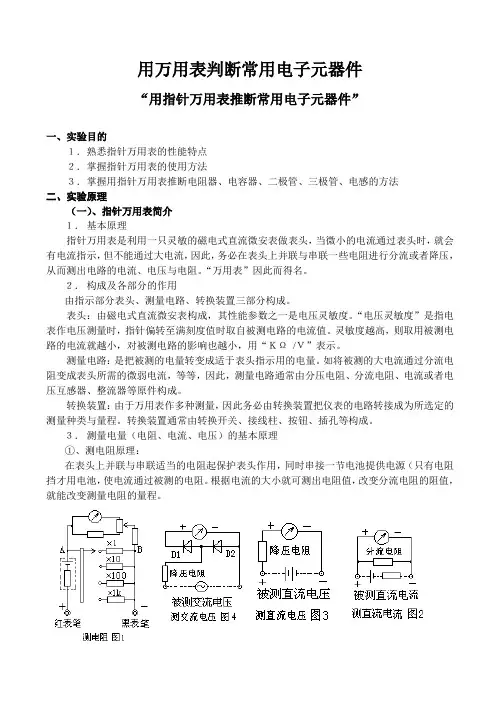

用万用表判断常用电子元器件“用指针万用表推断常用电子元器件”一、实验目的１．熟悉指针万用表的性能特点２．掌握指针万用表的使用方法３．掌握用指针万用表推断电阻器、电容器、二极管、三极管、电感的方法二、实验原理（一）、指针万用表简介１．基本原理指针万用表是利用一只灵敏的磁电式直流微安表做表头，当微小的电流通过表头时，就会有电流指示，但不能通过大电流，因此，务必在表头上并联与串联一些电阻进行分流或者降压，从而测出电路的电流、电压与电阻。
“万用表”因此而得名。
２．构成及各部分的作用由指示部分表头、测量电路、转换装置三部分构成。
表头：由磁电式直流微安表构成，其性能参数之一是电压灵敏度。
“电压灵敏度”是指电表作电压测量时，指针偏转至满刻度值时取自被测电路的电流值。
灵敏度越高，则取用被测电路的电流就越小，对被测电路的影响也越小，用“ＫΩ/Ｖ”表示。
测量电路：是把被测的电量转变成适于表头指示用的电量。
如将被测的大电流通过分流电阻变成表头所需的微弱电流，等等，因此，测量电路通常由分压电阻、分流电阻、电流或者电压互感器、整流器等原件构成。
转换装置：由于万用表作多种测量，因此务必由转换装置把仪表的电路转接成为所选定的测量种类与量程。
转换装置通常由转换开关、接线柱、按钮、插孔等构成。
３．测量电量（电阻、电流、电压）的基本原理①、测电阻原理：在表头上并联与串联适当的电阻起保护表头作用，同时串接一节电池提供电源（只有电阻挡才用电池，使电流通过被测的电阻。
根据电流的大小就可测出电阻值，改变分流电阻的阻值，就能改变测量电阻的量程。
由图１知：ⅰ．各量程表的等效内阻是不一致的，且并联的分流电阻随量程的增大，其阻值几乎１０倍的增加，A、B两点的电压也会逐次增大，流过表头的电流也增大，表针偏转超过满刻度，因此在改变量程时要调零。
因此当万用表置各量程时，回路的电流是不一致的。
量程大，则流过被测回路的电流小，流过表头的电流则大；量程小，则流过被测回路的电流大，流过表头的电流则小。
实验一、指针万用表的使用方法和测量常见器件的技巧
实验一、指针万用表的使用方法和测量常见器件的技巧一、实验目的１.学习电阻、电位器、电容的不同种类特点和参数识别方法２.了解指针式万用表的原理和使用方法３.了解指针式万用表的检测常用电子元器件的方法二、实验器材指针式万用表，若干常见的电子元器件，直流稳压电流三、实验原理电阻器是电子设备中应用最广泛的元件之一，在电路中起限流、分流、降压、分压、负载、与电容配合作滤波器及阻抗匹配等作用。
1、根据电阻器的电阻值在电路中的特性来分，可分为固定电阻、可变电阻器（电位器）和敏感电阻器三大类。
⑴固定电阻器固定电阻器按组成材料可分为非线绕电阻器和线绕电阻器两大类。
非线绕电阻器又可分为薄膜电阻器、实心型电阻器。
薄膜电阻器：碳膜电阻、、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
实心型电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
⑵电位器（可变电阻器）电位器是靠一个电刷在电阻体上移动而获得变化的电阻值，在一定的范围内可调。
按电阻体的材料分，可分为薄膜电位器和线绕电位器两种。
薄膜电位器：WTX型小型碳膜电位器、WTH型合成碳膜电位器、WS型有机实心电位器、WTJ型精密合成电位器、WHD型多圈合成膜电位器等线绕电位器的电阻体由金属线线绕而成，能承受较高的温度，因此可制成功率型的电位器，其额定功率为0.25W～50W左右。
阻值范围在100Ω～100KΩ左右。
按调节活动机构的运动方式可分为旋转式和直滑式电位器。
按输出特性的函数关系，又可分为线性电位器和非线性电位器⑶敏感电阻器按照其对温度、光机械力等物理量表现敏感的特性可分为：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
2、电阻器的阻值和误差的标注方法电阻器的标称阻值一般都标在电阻体上，其标志有四种：直标法、文字符号法、数码法和色标法。
万用表电阻的测量方法

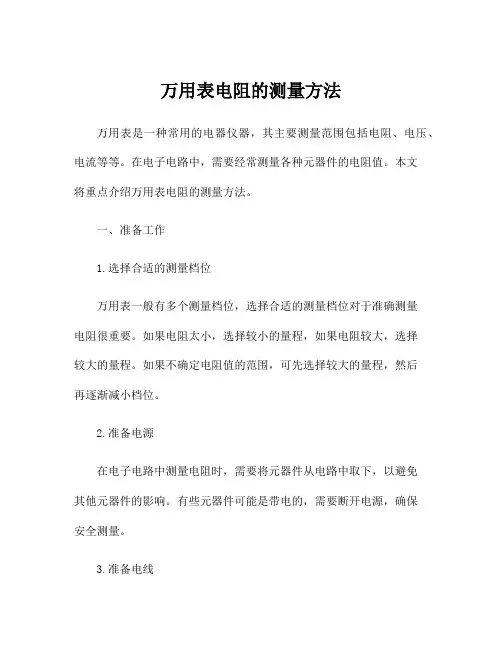

万用表电阻的测量方法万用表是一种常用的电器仪器，其主要测量范围包括电阻、电压、电流等等。
在电子电路中，需要经常测量各种元器件的电阻值。
本文将重点介绍万用表电阻的测量方法。
一、准备工作1.选择合适的测量档位万用表一般有多个测量档位，选择合适的测量档位对于准确测量电阻很重要。
如果电阻太小，选择较小的量程，如果电阻较大，选择较大的量程。
如果不确定电阻值的范围，可先选择较大的量程，然后再逐渐减小档位。
2.准备电源在电子电路中测量电阻时，需要将元器件从电路中取下，以避免其他元器件的影响。
有些元器件可能是带电的，需要断开电源，确保安全测量。
3.准备电线用一对铜导线连接测量端口，其中一端用作黑色引线，另一端用作红色引线，然后将另一端分别连接至万用表的两个接口。
4.选择电阻量程这个要根据量程来决定。
假如需要测量的是1千欧姆的电阻，那么选择“2kΩ x 1”档位，选择好上下电极即可。
二、测量方法1. 接线首先，将测量的电阻两端的引线分别插入万用表红色和黑色接线口，然后将万用表设置为电阻档位。
2. 读数将万用表的红色引线夹在电阻器的一个端口上，黑色引线夹在电阻器的另一端口。
等待数值稳定后，读取电阻值。
在读数时，要注意保持引线牢固接触，不要松动。
3. 调整档位如果读数不准确，可以调整档位。
一般来说，当所选档位过高时，电阻读数极小，当所选档位过低时，读数超出可测量的最大值。
因此，如果读数太小，则应选择较低的档位，如果读数超出范围，则应增大档位。
三、测量注意事项1. 电阻测量时，必须将电阻器端口的连接导线接好。
接错连接导线会导致电阻测量错误。
黑色引线接入万用表上的COM口，红色引线接入VΩ口即可。
2. 在万用表测量电阻时，应先将钳子轻轻地夹在电阻器上，确保电阻器的两端与对应的导线接触良好，然后读取数据。
3. 为避免误差的产生，在读数时，读数的顺序应保持一致。
读数时间应足够，应等待数值稳定后再读数。
4. 测量精度受到温度、湿度等环境因素的影响。
万用表检测电子元件经验技巧
8.电位器的好坏判别
先测电位器的标称阻值。用万用表的欧姆挡测“1”、“3”两端(设“2”端为活动触点)，其读数应为电位器的标称值，如万用表的指针不动、阻值不动或阻值相差很多，则表明该电位器已损坏。再检查电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆挡测“1”、“2”或“2”、“3”两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，此时电阻应越小越好，再徐徐顺时钟旋转轴柄，电阻应逐渐增大，旋至极端位置时，阻值应接近电位器的标称值。如在电位器的轴柄转动过程中万用表指针有跳动瑚象，描踢活动触』点接触不良。
电解电容器极性的判断方法：指针万用表测量电解电容器的漏电电阻，并记下这个阻值的大小，然后将表笔对调，在测电容器的漏电电阻，将两次所测的阻值对比，漏电电阻小的一次黑表笔所接触的就是正极。
10.判别红外接收头引脚
万用表置R×1k挡，先假设接收头的某脚为接地端，将其与黑表笔相接，用红表笔分别测量另两脚电阻，对比两次所测阻值(一般在4～7k Q范围)，电阻较小的一次其红表笔所接为+5V电源引脚，另一阻值较大的则为信号引脚。反之，若用红表笔接已知地脚，黑表笔分别测已知电源脚及信号脚，则阻值都在15kΩ以上，阻值小的引脚为+5V端，阻值偏大的引脚为信号端。如果测量结果符合上述阻值则可判断该接收头完好。
万用表检测常见电子元器件经验技巧
1.测整流电桥各脚的极性
万用表置R×1k挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，如果读数均为无穷大，则黑表笔所接为桥堆的输出正极，如果读数为4～10kΩ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的交流输入端。
2.判断晶振的好坏
取一个容量大于100“F的电解电容器(容量越大，现象越明显)，先用万用表R×100挡对其充电，黑表笔接电容正极，红表笔接负极，充电完毕后，黑表笔改接电容负极，将被测发光二极管接于红表笔和电容正极之间。如果发光二极管亮后逐渐熄灭，表明它是好的。此时红表笔接的是发光二极管的负极，电容正极接的是发光二极管的正极。如果发光二极管不亮，将其两端对调重新接上测试，还不亮，表明发光二极管已损坏。
万用表电感测量方法
万用表电感测量方法电感测量是电子工程中常见的一种测量方法，它可以用来测量电感元件的参数，对于电子工程师来说是非常重要的。
在进行电感测量时，我们通常会使用万用表来进行测量，因为万用表可以方便快捷地进行各种参数的测量。
本文将介绍万用表电感测量的方法，希望对大家有所帮助。
首先，我们需要了解电感的基本概念。
电感是指导体中产生感应电动势的能力，它是电路中的重要元件之一。
在电子电路中，我们常常会用到电感元件，比如电感线圈、电感器等。
而电感的大小通常用亨利（H）来表示，1H等于1秒内通过1安培电流所产生的感应电动势为1伏特。
在进行电感测量时，我们需要使用万用表中的电感测量功能。
首先，我们需要将万用表调至电感测量档位，通常是在电阻测量档位的旁边。
然后，我们需要将被测电感元件与万用表的测试引线连接好，通常是将一个引线连接到被测电感元件的一端，另一个引线连接到另一端。
接下来，我们可以开始进行电感测量了。
在进行测量时，我们需要注意以下几点，首先，保持测试环境的稳定，避免外界干扰；其次，在测量前要确保被测电感元件中没有残余电荷，可以通过短接一段时间来排除；最后，进行测量时要注意保持测试引线的接触良好，避免接触不良导致测量不准确。
在进行电感测量时，我们可以通过万用表显示的数值来得到电感元件的参数。
通常，电感的单位是亨利（H），但在实际测量中，我们可能会得到毫亨（mH）或微亨（μH）的数值。
通过测量得到的数值，我们可以了解电感元件的具体参数，比如电感大小、品质因数等。
在进行电感测量时，我们还可以通过改变万用表的测量档位来得到更精确的测量结果。
通常，万用表的电感测量档位有多档，我们可以根据被测电感元件的大小来选择合适的档位进行测量，以获得更准确的结果。
总之，电感测量是电子工程中重要的一环，通过使用万用表进行电感测量，我们可以方便快捷地得到电感元件的参数，为电子电路的设计和调试提供重要的参考。
希望本文介绍的万用表电感测量方法对大家有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用表测量电子元器件的技巧
摘要: 1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用2、测电容：用电阻档，根据...
1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用
2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即
可断定容量一样。
②、估测皮法级电容容量大小：要用R×10kΩ档，但只能测到1000pF 以上的电容。
对1000pF 或稍大一点的电容，只要表针稍有摆
动，即可认为容量够了。
③、测电容是否漏电：对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档继
续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。
对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在
R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应
回返。
3、在路测二极管、三极管、稳压管好坏：因为在实际电路中，三极管的偏置电阻或二极管、稳压管的周边电阻一般都比较大，大都在几百几千欧姆以上，这样，我们就可以用万用表的R×10Ω或R×1Ω档来在路测量PN 结的好坏。
在路测量时，用R×10Ω档测PN 结应有较明显的正反向特性（如果正反
向电阻相差不太明显，可改用R×1Ω档来测），一般正向电阻在R×10Ω档测
时表针应指示在200Ω左右，在R×1Ω档测时表针应指示在30Ω左右（根据
不同表型可能略有出入）。
如果测量结果正向阻值太大或反向阻值太小，都说明这个PN 结有问题，这个管子也就有问题了。
这种方法对于维修时特别有效，可以非常快速地找出坏管，甚至可以测出尚未完全坏掉但特性变坏的管子。
比如当你用小阻值档测量某个PN 结正向电阻过大，如果你把它焊下来
用常用的R×1kΩ档再测，可能还是正常的，其实这个管子的特性已经变坏了，不能正常工作或不稳定了。
4、测电阻：重要的是要选好量程，当指针指示于1/3～2/3 满量程时测量精
度最高，读数最准确。
要注意的是，在用R×10k 电阻档测兆欧级的大阻值电
阻时，不可将手指捏在电阻两端，这样人体电阻会使测量结果偏小。
5、测稳压二极管：我们通常所用到的稳压管的稳压值一般都大于1.5V，
而指针表的R×1k 以下的电阻档是用表内的1.5V 电池供电的，这样，用
R×1k 以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。
但指针表的R×10k 档是用9V 或15V 电池供电的，在用R×10k 测稳压值
小于9V 或15V 的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这
个阻值还是要大大高于稳压管的正向阻值的。
如此，我们就可以初步估测出稳压管的好坏。
但是，好的稳压管还要有个准确的稳压值，业余条件下怎幺估测出这个稳压值呢？不难，再去找一块指针表来就可以了。
方法是：先将一块表置于R×10k 档，其黑、红表笔分别接在稳压管的阴极和阳极，这时就
模拟出稳压管的实际工作状态，再取另一块表置于电压档V×10V 或V×50V
（根据稳压值）上，将红、黑表笔分别搭接到刚才那块表的的黑、红表笔上，这时测出的电压值就基本上是这个稳压管的稳压值。
说“基本上”，是因为第一块表对稳压管的偏置电流相对正常使用时的偏置电流稍小些，所以测出的稳压值会稍偏大一点，但基本相差不大。
这个方法只可估测稳压值小于指针表高压电池电压的稳压管。
如果稳压管的稳压值太高，就只能用外加电源的方法来测量了（这样看来，我们在选用指针表时，选用高压电池电压为15V 的要比9V 的更适用些）。
6、测三极管：通常我们要用R×1kΩ档，不管是NPN 管还是PNP 管，不
管是小功率、中功率、大功率管，测其be 结cb 结都应呈现与二极管完全相同的单向导电性，反向电阻无穷大，其正向电阻大约在10K 左右。
为进一步估测管子特性的好坏，必要时还应变换电阻档位进行多次测量，方法是：置R×10Ω档测PN 结正向导通电阻都在大约200Ω左右；置R×1Ω档测PN 结正
向导通电阻都在大约30Ω左右，（以上为47 型表测得数据，其它型号表大概略有不同，可多试测几个好管总结一下，做到心中有数）如果读数偏大太多，可以断定管子的特性不好。
还可将表置于R×10kΩ再测，耐压再低的管子（基本上三极管的耐压都在30V 以上），其cb 结反向电阻也应在∞，但其be 结的反向电阻可能会有些，表针会稍有偏转（一般不会超过满量程的
1/3，根据管子的耐压不同而不同）。
同样，在用R×10kΩ档测ec 间(对NPN
管）或ce 间（对PNP 管）的电阻时，表针可能略有偏转，但这不表示管子
是坏的。
但在用R×1kΩ以下档测ce 或ec 间电阻时，表头指示应为无穷大，
否则管子就是有问题。
应该说明一点的是，以上测量是针对硅管而言的，对锗管不适用。
不过现在锗管也很少见了。
另外，所说的“反向”是针对PN 结
而言，对NPN 管和PNP 管方向实际上是不同的。
现在常见的三极管大部分是塑封的，如何准确判断三极管的三只引脚哪个
是b、c、e？三极管的b 极很容易测出来，但怎幺断定哪个是c 哪个是e？这里推荐三种方法：第一种方法：对于有测三极管hFE 插孔的指针表，先测出b 极后，将三极管随意插到插孔中去（当然b 极是可以插准确的），测一下hFE 值，然后再将管子倒过来再测一遍，测得hFE 值比较大的一次，各管脚
插入的位置是正确的。
第二种方法：对无hFE 测量插孔的表，或管子太大不方便插入插孔的，可以用这种方法：对NPN 管，先测出b 极（管子是NPN
还是PNP 以及其b 脚都很容易测出，是吧？diangon/），将表置于R×1kΩ
档，将红表笔接假设的e 极（注意拿红表笔的手不要碰到表笔尖或管脚），黑表笔接假设的c 极，同时用手指捏住表笔尖及这个管脚，将管子拿起来，用你的舌尖舔一下b 极，看表头指针应有一定的偏转，如果你各表笔接得正确，指针偏转会大些，如果接得不对，指针偏转会小些，差别是很明显的。
由此就可判定管子的c、e 极。
对PNP 管，要将黑表笔接假设的e 极（手不
要碰到笔尖或管脚），红表笔接假设的c 极，同时用手指捏住表笔尖及这个管脚，然后用舌尖舔一下b 极，如果各表笔接得正确，表头指针会偏转得比较大。
当然测量时表笔要交换一下测两次，比较读数后才能最后判定。
这个方法适用于所有外形的三极管，方便实用。
根据表针的偏转幅度，还可以估计出管子的放大能力，当然这是凭经验的。
第三种方法：先判定管子的NPN
或PNP 类型及其b 极后，将表置于R×10kΩ档，对NPN 管，黑表笔接e
极，红表笔接c 极时，表针可能会有一定偏转，对PNP 管，黑表笔接c 极，
红表笔接e 极时，表针可能会有一定的偏转，反过来都不会有偏转。
由此也可以判定三极管的c、e 极。
不过对于高耐压的管子，这个方法就不适用了。
对于常见的进口型号的大功率塑封管，其c 极基本都是在中间（我还没见过b 在中间的）。
中、小功率管有的b 极可能在中间。
比如常用的9014 三极
管及其系列的其它型号三极管、2SC1815、2N5401、2N5551 等三极管，其b
极有的在就中间。
当然它们也有c 极在中间的。
所以在维修更换三极管时，
尤其是这些小功率三极管，不可拿来就按原样直接安上，一定要先测一下。
