桥涵台背回填检查表
合集下载
桥涵台背回填检查记录表
片碎石
碾压方式
手扶式振动夯
沉降差允 许值
（mn）
<5
回填层次及检查部位
终压标高（m）
终压前一遍标高 （m
沉降差（mm）
回填层次及检查部位
终压标高（m）
终压前一遍标高
（m）
沉降差（mn）
K**+***墙背回填第一层
k**+***墙背回填第二层
K**+***墙背回填第一层
k**+***墙背回填第二层
K**+***墙背回填第一层
成都第二绕城高速公路东段项目
桥（涵）台背回填检查记录表（二）
施工单位：合同号：
监理单位：编号：
桥梁记录表22
工程名称
砌筑防护工程
施工日期
X年X月X日一X年X月X日
回填范围（草图）
起讫桩号及部位
k**+***_k**+***段挡土墙墙背回填
度C30
台后处理情况
回填材料
k**+***墙背回填第二层
K**+***墙背回填第一层
k**+***墙背回填第二层
K**+***墙背回填第一层
k**+***墙背回填第二层
沉降差平均值
沉降差平均值
回填后结构物有无位移、裂缝等破坏情况：
回填后结构物无位移、裂缝
备注：
检查人：质检负责人：技术负责人：现场监理:
碾压方式
手扶式振动夯
沉降差允 许值
（mn）
<5
回填层次及检查部位
终压标高（m）
终压前一遍标高 （m
沉降差（mm）
回填层次及检查部位
终压标高（m）
终压前一遍标高
（m）
沉降差（mn）
K**+***墙背回填第一层
k**+***墙背回填第二层
K**+***墙背回填第一层
k**+***墙背回填第二层
K**+***墙背回填第一层
成都第二绕城高速公路东段项目
桥（涵）台背回填检查记录表（二）
施工单位：合同号：
监理单位：编号：
桥梁记录表22
工程名称
砌筑防护工程
施工日期
X年X月X日一X年X月X日
回填范围（草图）
起讫桩号及部位
k**+***_k**+***段挡土墙墙背回填
度C30
台后处理情况
回填材料
k**+***墙背回填第二层
K**+***墙背回填第一层
k**+***墙背回填第二层
K**+***墙背回填第一层
k**+***墙背回填第二层
沉降差平均值
沉降差平均值
回填后结构物有无位移、裂缝等破坏情况：
回填后结构物无位移、裂缝
备注：
检查人：质检负责人：技术负责人：现场监理:
【工程】台背填土现场质量检验表
2、必须分层填筑压实，每层表面平整，路拱合适；
3、台身强度达到设计强度的75%以上时，方可进行填土；
4、拱桥台背填土必须在承受拱圈水平推力以前完成；
5、台背填土的长度，不得小于规范规定，即台身顶面处不小于桥台高度加2m，底面不小于2m；拱桥台背填土长度不应小于台高的3～4倍。
检 查 项 目
规定值或
允许偏差
实测值或偏差值
检查方法ቤተ መጻሕፍቲ ባይዱ频率
压实度(%)
96
按附录B检查，每50m2每压实层至少检查1点
质检负责人意见：
监理意见：
雷波县绕城公路工程（第二次）施工Ⅱ标段工程项目
台背填土现场质量检验表
承包单位：四川泸州通达路桥有限公司合同号：Ⅱ
监理单位：四川京海路桥监理咨询有限公司编 号：
检表8.6.5
工程名称
桥梁（或涵洞）工程
施工日期
年 月 日
桩号及工程部位
检验日期
年 月 日
基本要求
1、台背填土应采用透水性材料或设计规定的填料，严禁采用腐殖土、盐渍土、淤泥、土垩土、硅藻土和冻土块。填料中不应含有机物、冰块、草皮、树根等杂物及生活拉圾；
3、台身强度达到设计强度的75%以上时，方可进行填土；
4、拱桥台背填土必须在承受拱圈水平推力以前完成；
5、台背填土的长度，不得小于规范规定，即台身顶面处不小于桥台高度加2m，底面不小于2m；拱桥台背填土长度不应小于台高的3～4倍。
检 查 项 目
规定值或
允许偏差
实测值或偏差值
检查方法ቤተ መጻሕፍቲ ባይዱ频率
压实度(%)
96
按附录B检查，每50m2每压实层至少检查1点
质检负责人意见：
监理意见：
雷波县绕城公路工程（第二次）施工Ⅱ标段工程项目
台背填土现场质量检验表
承包单位：四川泸州通达路桥有限公司合同号：Ⅱ
监理单位：四川京海路桥监理咨询有限公司编 号：
检表8.6.5
工程名称
桥梁（或涵洞）工程
施工日期
年 月 日
桩号及工程部位
检验日期
年 月 日
基本要求
1、台背填土应采用透水性材料或设计规定的填料，严禁采用腐殖土、盐渍土、淤泥、土垩土、硅藻土和冻土块。填料中不应含有机物、冰块、草皮、树根等杂物及生活拉圾；
台背回填质检资料表格
A-14业主单位建设项目
项目名称工程
中间交工证书
A-13
业主单位建设项目
项目名称工程
检验申请批复令
承包单位：、合同号：
DLJ-05
业主单位建设项目
项目名称工程
路基填方分层压实资料汇总表
承包单位：、合同号：
施工现场技术负责人：制表：监理员：日期：
DLJ-04
业主单位建设项目
项目名称工程
路堤施工原始记录
承包单位：、合同号：
注：1、压实度每100m范围内至少三点；2、每100m路段挖填交界处或施工段分界处为填表段落。
DLJ-06
业主单位建设项目
项目名称工程
填土（石）路堤现场检查记录
承包单位：、合同号：
施工现场技术负责人：记录：监理员：日期：
DZ-20
业主单位建设项目
项目名称工程
施工放样测量记录表
承包单位：、合同号: 编号:
注：1、仪器类型及编号填全站仪或经纬仪等，状态为是否在校验期内，是否正常等；2、测量方法简图或说明：说明是后方交汇坐标放样法或偏角距离等方法。
DZ-21
业主单位建设项目
项目名称工程
水准测量记录
承包单位：、合同号：
监理单位：编号：
监理：日期：
注：1、天气情况填写晴雨状况及气温；。
台背填土现场质量检验表
规定值或 允许偏差
实测值或偏差值
检查方法及频率
压实度 （%）
高速 公路
96
备注：
按附录B检查，每50m2 每压实层至少检查1点
检查人意见： 质检负责人意见：
签名： 签名：
年
ห้องสมุดไป่ตู้
月
日
年
月
日
某某至某某高速公路（某某境）项目
台背填土现场质量检验表
施工自检
承包单位：某某路桥建设总公司 监理单位：某某公路工程咨询监理公司
工程名称
施工日期
合同段： 编 号：
1 . 检表8.6.5
桩号及工程部位
检查日期
基本要求 检验项目
1、台背填土应采用透水性材料或设计规定的填料，严禁采用腐殖土、盐渍土、淤泥、白垩土、 硅藻土和冻土块。 2、必须分层填筑压实，每层表面平整，路拱合适。 3、台身强度达到设计强度的75%以上时，方可进行填土。 4、拱桥台背填土必须在承受拱圈水平推力以前完成。 5、台背填土的长度，不得小于规范规定，即台身顶面处不小于桥台高度加2m，底面不小于2m； 拱桥台背填土长度不应小于台高的3～4倍。
左幅 #台背回填施工检验批质量检验记录表
项目专业质量检查员：
年月日
监理单位 验收结论
专业监理工程师：
年月日
B2#桥墩 第1~16层顶墩台回填
检验日期
年月日
验收执行标准名称及编号
《城市桥梁工程施工与质量验收规范》（CJJ2-2008）
质量验收规范 规定的检查项目
允许偏差 或允许值 （mm）
施工单位检查评定记录
监理
单位验
1
2
3
4
5
6
ቤተ መጻሕፍቲ ባይዱ
7
8
9
10
应测 合格 合格 点数 点数 率 %
收记录
主 控
1
台身、挡土墙混凝土强度达到设 计强度的75％以上时，方可回回 填
工程名称
贵安新区 西纵线 土建工程
墩台回填检验批质量检验记录表
CJJ1-2008
贵安新区西纵线南二段道路工程施工第一合同段（土建）施工
G2-76
施工单位
贵州建工集团有限公司
单位工程名称 分项工程名称
项目经理
贵安新区西纵线一标B匝道桥
级配砂砾石回填
王坤
技术负责人
分部工程名称 验收部位 邹烟苏
墎台（墩台回填）
墩台回填时，台身、挡土墙混凝土强度已达到设计强度的75% 以上，可以回回填石方，符合设计及质量验收规范要求。
项
目 2
压实密度
符合试验路段确 定的施工工艺
符合试验路段确定的施工工艺
1
一 般 项 目
2
墩台回填 的长度
台身顶面处 ≥桥台长度+2m
拱桥≥台高 的3～4倍
墩台回填的长度，符合设计及质量验收规范要求
9 4 0 11 10 9 16 7 13 16

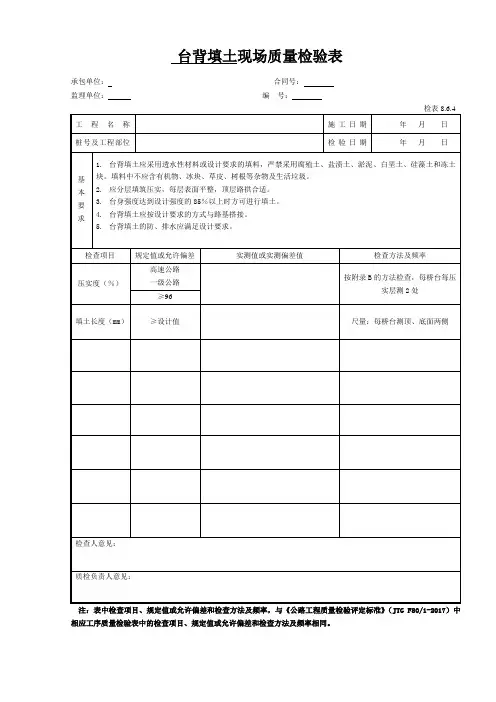

台背填土现场质量检验表
台背填土现场质量检验表
承包单位：合同号：
监理单位：编号：
检表8.6.4
工程名称
施工日期
年 月 日
桩号及工程部位
检验日期
年 月 日
基本要求
1.台背填土应采用透水性材料或设计要求的填料，严禁采用腐殖土、盐渍土、淤泥、白垩土、硅藻土和冻土块。填料中不应含有机物、冰块、草皮、树根等杂物及生活垃圾。
2.应分层填筑压实，每层表面平整，顶层路拱合适。
3.台身强度达到设计强度的85％以上时方可进行填土。
4.台背填土应按设计要求的方式与路基搭接。
5.台背填土的防、排水应满足设计要求。
检查项目
规定值或允许偏差
实测值或实测偏差值
检查方法及频率
压实度（％）
高速公路
一级公路
按附录B的方法检查，每桥台每压实层测2处
≥96
填土长度（mm）
≥设计值
尺量：每桥台测顶、底面两侧
检查人意见：
质检负责人意见：பைடு நூலகம்
注：表中检查项目、规定值或允许偏差和检查方法及频率，与《公路工程质量检验评定标准》（JTGF80/1-2017）中相应工序质量检验表中的检查项目、规定值或允许偏差和检查方法及频率相同。
承包单位：合同号：
监理单位：编号：
检表8.6.4
工程名称
施工日期
年 月 日
桩号及工程部位
检验日期
年 月 日
基本要求
1.台背填土应采用透水性材料或设计要求的填料，严禁采用腐殖土、盐渍土、淤泥、白垩土、硅藻土和冻土块。填料中不应含有机物、冰块、草皮、树根等杂物及生活垃圾。
2.应分层填筑压实，每层表面平整，顶层路拱合适。
3.台身强度达到设计强度的85％以上时方可进行填土。
4.台背填土应按设计要求的方式与路基搭接。
5.台背填土的防、排水应满足设计要求。
检查项目
规定值或允许偏差
实测值或实测偏差值
检查方法及频率
压实度（％）
高速公路
一级公路
按附录B的方法检查，每桥台每压实层测2处
≥96
填土长度（mm）
≥设计值
尺量：每桥台测顶、底面两侧
检查人意见：
质检负责人意见：பைடு நூலகம்
注：表中检查项目、规定值或允许偏差和检查方法及频率，与《公路工程质量检验评定标准》（JTGF80/1-2017）中相应工序质量检验表中的检查项目、规定值或允许偏差和检查方法及频率相同。
台背填土检查记录表
□3.台身强度达到设计强度的85％以上时方可进行填土。
□4.拱桥台背填土应在承受拱圈水平推动力以前完成。
□5.台背填土应按设计要求的方式与路基搭接。
□6.台背填土的防、排水应满足设计要求。
项 次
实
检查项目
规定值或允许偏差
高速、一 级公路
二级公路
三、四级 公路
检查方法和频率
实测值或实测偏差值
检查结果
1
2
3
4
5
6
7
8
9
10
合格率 (%)
测 1△ 压实度（％）
≥96
项ห้องสมุดไป่ตู้
≥95
≥94
按附录 B的方法检査,每桥台 每压实层测2处
目
2 填土长度（mm）
≥设计值
尺量:每桥台测顶、底面两侧
监理单位自检意见：
监理员：
专业监理工程师：
年月日
xx高速公路工程项目
台背填土检查记录表
监理单位：
编 号：
里程桩号：
工程部位：
分项工程：
分部工程：
基本 要求
□1.台背填土应采用透水性材料或设计要求的填料，严禁采用腐殖土、盐渍土、淤泥、白垩土、硅藻土和冻土块。填料中不应含有机物、冰块、草皮、树根等杂物及生
活垃圾。
□2.应分层填筑压实，每层表面平整，顶层路拱合适。
台背填土检查记录表(监抽)资料填写样表
监理
D8.6.5
施工单位：XXXXXXXXXXXX集团有限公司
里程桩号：
工程部位：
XXXXXX高速公路
台背填土检查记录表（监抽）
监理单位：XXXXXXX监理咨询公司（联合体）
编 号：
分项工程名称：
所属分部工程名称：
基本 要求
1、台背填土应采用透水性材料或设计规定的填料，严禁采用腐植土、盐渍土、淤泥、白垩土、硅藻土和冻土块。填料中不应含有机物、冰块、草皮、树 根等杂物及生活垃圾。2、必须分层填筑压实，每层表面平整，路拱合适。3、台身强度达到设计强度的75%以上时，方可进行填土。4、拱桥台背填土必须 在承受拱圈水平推力以前完成。5、台背填土的长度，不得小于规范规定，即台身顶面处不小于桥台高度加2m，底面不小于2m；拱桥台背填土长度不应小 于台高的3～4倍。
规定值或允许偏差
项 实次 测
检查项目
高速、一 级公路
二级公路
三、四级 公路
检查方法和频率
1
项
目
1△
Hale Waihona Puke 压实度 （%）96
95
94
按附录B检查，每50m2每
压实层至少检查1点
实测值或实测偏差值
检查结果
2 3 4 5 6 7 8 9 10 合格率(%)
监理工程师意见： 经检查，基本要求、实测项目及实测项目各检查项目均符合设计及规范要求。
桥涵及结构物台背压实质量试验检测记录表(相对沉降法)
压路机（冲击夯）振压两遍相对沉降量
压实层外观
标高
（m）
距设计高（m）
层次
压实
遍数
层厚（cm）
振压前读数
（mm）
振压后读数
（mm）
沉降差(mm)
1、填层表面无明显孔洞；（ ）
2、大粒径石料不松动，铁锹挖动困难；
（ ）
附加声明：
检测： 记录： 复核： 日期： 年 月 日
桥涵及结构物台背压实质量试验检测记录表（相对沉降法）
检测单位名称： 记录ห้องสมุดไป่ตู้号：
工程名称
工程部位/用途
样品信息
试验检测日期
试验条件
检测依据
判定依据
主要仪器设备名称及编号
桥涵及结构物名称
填压面积（m2)
填料含石率（%）
碾压机具
填料最大粒径(mm)
沉降差控制值
测点
编号
里程桩号
检测位置
碾压层控制点桩号及位置
压实层外观
标高
（m）
距设计高（m）
层次
压实
遍数
层厚（cm）
振压前读数
（mm）
振压后读数
（mm）
沉降差(mm)
1、填层表面无明显孔洞；（ ）
2、大粒径石料不松动，铁锹挖动困难；
（ ）
附加声明：
检测： 记录： 复核： 日期： 年 月 日
桥涵及结构物台背压实质量试验检测记录表（相对沉降法）
检测单位名称： 记录ห้องสมุดไป่ตู้号：
工程名称
工程部位/用途
样品信息
试验检测日期
试验条件
检测依据
判定依据
主要仪器设备名称及编号
桥涵及结构物名称
填压面积（m2)
填料含石率（%）
碾压机具
填料最大粒径(mm)
沉降差控制值
测点
编号
里程桩号
检测位置
碾压层控制点桩号及位置
34-台背填土检表(检表8.6.5)
承包单位： 监理单位：
工程名称
省道 303 线映秀至卧龙公检验表
合同号： 编 号：
检表 8.6.5
施工日期
年月日
桩号及工程部位
检验日期
年月日
基本 要求
1、台背填土均采用透水性材料或设计规定的填料。2、填筑过程中均分层填筑压实，每层表面平整，路拱符合 设计和规范要求。3、经检测，台身强度达到设计强度的 75%以上才进行台背填土。4、（拱桥台背填土必须在承 受拱圈水平推力以前完成。）5、经测量，台背填土的长度，均满足设计和规范规定（即台身顶面处不小于桥台 高度加 2m，底面不小于 2m；拱桥台背填土长度不应小于台高的 3～4 倍）。
检查项目
规定值或 允许偏差
实测值或实测偏差值
检查方法和频率
高速、一级
见试验报告
96
公路
压实 度（%）
二级公路
95
三、四级公 94
路 现场监理意见：
专业监理意见：
按附录 B 检查，每 50m2 每 压实层至少检查 1 点
工程名称
省道 303 线映秀至卧龙公检验表
合同号： 编 号：
检表 8.6.5
施工日期
年月日
桩号及工程部位
检验日期
年月日
基本 要求
1、台背填土均采用透水性材料或设计规定的填料。2、填筑过程中均分层填筑压实，每层表面平整，路拱符合 设计和规范要求。3、经检测，台身强度达到设计强度的 75%以上才进行台背填土。4、（拱桥台背填土必须在承 受拱圈水平推力以前完成。）5、经测量，台背填土的长度，均满足设计和规范规定（即台身顶面处不小于桥台 高度加 2m，底面不小于 2m；拱桥台背填土长度不应小于台高的 3～4 倍）。
检查项目
规定值或 允许偏差
实测值或实测偏差值
检查方法和频率
高速、一级
见试验报告
96
公路
压实 度（%）
二级公路
95
三、四级公 94
路 现场监理意见：
专业监理意见：
按附录 B 检查，每 50m2 每 压实层至少检查 1 点
