桥涵台背回填
渝（北）广（安）高速公路（重庆段）土建二标工程YG/TJ-2桥（涵）台背回填专项施工方案批准：审核：校核：编制：中国水电建设集团路桥工程有限公司渝广高速公路总承包部二○一三年六月目录一、编制依据...................................................................................................................二、工程概况...................................................................................................................2.1工程概况 ................................................................................................................2.2主要工程量 (2)三、施工组织方案 ...........................................................................................................3.1施工组织机构设置.................................................................................................五、桥（涵）台背路基施工............................................................................................5.1施工方案 ...............................................................................................................5.2施工工艺流程 .......................................................................................................5.3施工方法 ...............................................................................................................六、施工计划 (10)七、资源配置...................................................................................................................1、人力资源配置........................................................................................................2、主要材料配置........................................................................................................3、主要设备配置........................................................................................................4、技术准备................................................................................................................六、质量保证体系及控制措施........................................................................................1、质量保证体系及措施............................................................................................2、质量控制措施........................................................................................................七、安全保证体系及措施................................................................................................1、建立安全保证体系................................................................................................2、安全保证措施........................................................................................................八、环境保护及文明施工................................................................................................1、环境保护................................................................................................................2、文明施工................................................................................................................桥（涵）台背回填专项施工方案一、编制依据本方案编制依据重庆渝北至四川广安高速公路(重庆段)两阶段施工图设计、《重庆市高速公路施工标准化指南(试行)》、《公路路基施工技术规范》(JTG∕TF10-2006)、《公路桥工程质量检验评定标准》(JTG F80-2004)、本项目的合同、招投标文件、设计图纸等。
二、工程概况2.1工程概况本合同段为重庆渝北至四川广安高速公路（重庆段）土建工程第2合同段，起讫里程为主线K22+500～K34+538.626，全长12.038公里,本项目按重庆市三环高速以内采用设计速度100km/h,双向六车道高速公路，路基宽度33.5m的技术标准，三环高速以外采用设计速度80km/h，双向四车道高速公路，路基宽度24.5m的技术标准建设。
本合同段挖方共计145.6万方，填方73.7万方，弃方42.4万方。
路堤边坡高度小于8m时，边坡点处不设平台，边坡采用1:1.5；填土高度大于8m时，上部边坡采用1:1.5，下部边坡采用1:1.75。
本标段路基桥头（涵背）处理共有43处；处理长度2m，最小处理高度1.2m，最大处理高度9.6m。
2.2主要工程量本段路线有多处桥台、涵背等结构物，为控制桥（涵）台背两侧填土的不均匀沉降，路堤与桥（涵）台背连接处设置过渡段，进行路基加固措施。
涵台背路基处理详见下表。
3.1施工组织机构设置项目部施工组织机构职能是依据合同规定内容对承担的全部工程项目按计划进行有序的施工组织，对工程中的各施工环节进行有效控制，充分保证质量目标、成本目标和进度目标顺利完成。
3.2施工布置（1）生产、生活房屋生活办公房屋统一采用彩钢板房，生产房屋采用砖混、砖瓦结构。
生活区统一规划、集中布置，营区周围设围护，围护采用专用塑料挡板及砖砌围墙，涂以明显色彩及标志。
各作业队租用当地民房或新建彩钢板房作为办公生活驻地。
（2）施工便道施工便道由既有乡村水泥道路引入施工区域，便道结构为：原地面排水挖淤后进行片石换填50cm和10cm厚泥结碎石路面。
五、桥（涵）台背路基施工5.1施工方案桥（涵）台背过渡段的范围进行路基加固处理，涵洞台背回填过渡段顺路线方向施工长度为距翼墙尾端不小于台高加2m，底部距基础内缘不小于2m，拱桥台背回填长度不应小于台高的3-4倍，涵洞填土长度每侧不小于2倍孔径长且开挖宽度大于2m的台阶确保路基填筑与台背回填有效搭接。
回填材料采用碎石类土或砂类土等透水性材料。
台背回填按分层对称填筑、分层压实，分层厚度不宜大于50mm，在涵洞墙身上用红油漆标识出每层的填筑位置，并写上层数。
路基压实度检测实行“一层一检制”，每填筑一层后进行压实度检查，压实度从基底至路床顶面台背回填及过渡段应不小于96%。
5.2施工工艺流程施工准备—测量放样—原地面处理—回填透水性材料—分层碾压—检测5.3施工方法（1）施工准备施工前，对设计文件进行审核，对设计文件中存在的问题提请设计单位解决，按合同文件要求完成导线、水准点的复测和加密测量工作；复测公路沿线的纵横断面图，对于地形变化复杂地段，应加密纵横断面图的测量。
对所测量的结果进行记录、整理，绘制横断面测量图，由测绘技术人员鉴字后，报请监理工程师审批；熟悉路基工程质量控制要点，按施工技术规范的要求进行组织施工，对相关施工技术人员进行技术交底，并对施工设备进行检查维护。
（2）测量放样开工前，测量人员按设计图纸进行现场测量放线，放出路基填筑坡脚线，并洒灰线。
（3）原地面处理根据回填范围进行开挖，开挖采用挖掘机配合人工的方式，结构物50cm范围内使用人工进行开挖，避免机械对结构物造成破坏。
将台背回填施工范围内的杂物及地表有机土等非适用性材料清理干净。
并开挖好临时排水沟，将地表水引至施工范围外。
场地清理完后，对原地面进行碾压，压实度要求为不小于93%。
当地形坡率陡于1:5时，清除原地面植被后，用推土机或人工挖台阶，顺路线方向施工长度为距翼墙尾端不小于台高加2m，底部距基础内缘不小于2m，拱桥台背回填长度不应小于台高的3-4倍，涵洞填土长度每侧不小于2倍孔径长台阶宽度不小于2m，并能给机械作业提供充分工作面，做成2%～4%的向内倾斜坡，且开挖台阶、压实与路堤填筑应同步进行，以确保台阶稳定。
台背回填的施工控制要点
桥涵及结构物台背回填的施工控制要点为确保桥涵及结构物台背回填质量，规范施工，从回填材料、施工工艺、检测标准等方面作如下要求：一、材料要求1、桥涵及结构物台背回填宜采用水稳性好的材料，如继配砂砾、继配碎石、天然继配额砾（碎）石土等，不满足规定的继配要求（见表1）。
无水稳性好的材料回填时，应采用石灰（水泥）改良土，石灰掺配比例8%～10%，水泥掺配比例3%～5%，改良土方案必须经监理工程师批准。
填料的最大粒径不得超过50mm，塑性指数应小于12，CBR值≧8.2、回填材料应经实验室取样检测合格，粒径、含水量等不符合规范要求的材料不得使用。
3、受地下水影响的路段，采用继配砾（碎）石回填至地下水位以上30cm。
注：上述所列集料中0.5mm以下细土有塑性指数时，其液限不应超过40，塑性指数不超过10。
二、施工要求1、台背回填实行“五专”施工，采用专门的材料、专门的压实机具、专业的施工队伍、专门的施工员和进行专门的检测。
检测资料要求记录完整，检测结果正确并及时整理存档。
2、台背回填必须在地基稳定的条件下进行，并做好基坑排水、清淤工作，确保施工现场不留积水。
3、结构物竣工经监理工程师检验合格后，在沉降缝、盖板与强身之间的缝面用三油两毡（油毡宽度≧20cm）处理，涵洞、通道的临土面要涂刷沥青防水。
4、台背回填范围应符合图纸要求。
图纸无规定时按如下要求执行：台背回填顺路线方向长度，顶部为距侧墙或翼墙尾端不小于台高加2m，底部距侧墙不小于2m。
涵洞回填长度每侧长度不应小于2倍孔径长度，宽度为全路幅。
5、填方段台背回填路基必须挖台阶，台阶宽度为1m，每级台阶高为1m，台阶顶做成2%~4%的内倾斜坡。
6、台背回填应在盖板浇筑完成后并达到设计强度的75%以上进行，填料必须充分拌匀，两侧分层对称回填。
桥涵台背回填应与锥坡填土同步进行，一次填足并保证压实修整后能达到设计宽度要求。
涵顶填土压实厚度大于0.5m 时，方可允许机械通行。

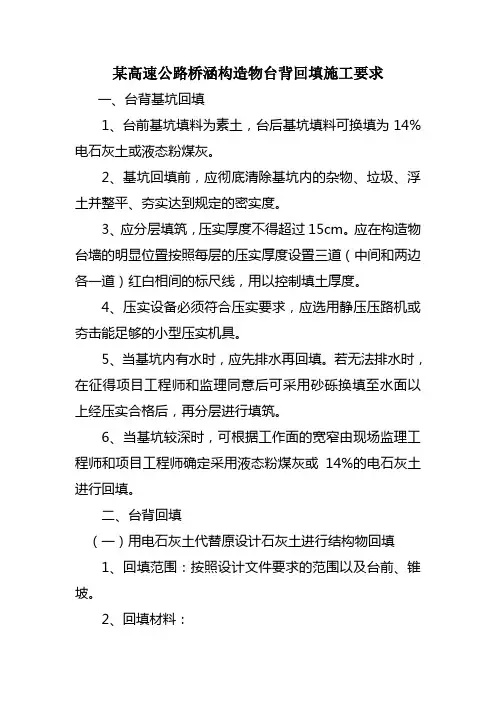

某高速公路桥涵构造物台背回填施工要求
某高速公路桥涵构造物台背回填施工要求一、台背基坑回填1、台前基坑填料为素土，台后基坑填料可换填为14%电石灰土或液态粉煤灰。
2、基坑回填前，应彻底清除基坑内的杂物、垃圾、浮土并整平、夯实达到规定的密实度。
3、应分层填筑，压实厚度不得超过15cm。
应在构造物台墙的明显位置按照每层的压实厚度设置三道（中间和两边各一道）红白相间的标尺线，用以控制填土厚度。
4、压实设备必须符合压实要求，应选用静压压路机或夯击能足够的小型压实机具。
5、当基坑内有水时，应先排水再回填。
若无法排水时，在征得项目工程师和监理同意后可采用砂砾换填至水面以上经压实合格后，再分层进行填筑。
6、当基坑较深时，可根据工作面的宽窄由现场监理工程师和项目工程师确定采用液态粉煤灰或14%的电石灰土进行回填。
二、台背回填（一）用电石灰土代替原设计石灰土进行结构物回填1、回填范围：按照设计文件要求的范围以及台前、锥坡。
2、回填材料：搭板以下至路床顶面范围内采用水泥稳定级配碎石，质量标准与路面基层相同。
路床顶面至原地面（台前、台后、锥坡）均统一采用14%的电石灰稳定土。
所有用于台背回填的材料必须采用机械集中拌合，并严格控制结合料剂量及含水量，禁止采用就地翻拌的方法。
3、准备工作施工前首先应对台前、台后回填范围之内的原地表进行场地清理，包括因钻孔遗留的泥浆、湿软土层，对于凿除桩头扩挖的坑穴及土体被扰动的不实部分，应进行挖除、回填、夯实、整平。
清理之后，应全面进行填前压实，达到规定要求并在验收合格后方可进行回填土方的施工。
4、台背回填试验段考虑到台背回填的重要性，各施工单位必须先搞试验段。
试验段进行之前，承包商应向监理工程师提供详细的施工方案，经批准后方可进行。
试验段主要解决以下问题：①不同回填材料合理的松铺系数，压实厚度；②所填材料的最佳含水量范围；③人员、机械配置；④碾压或夯实遍数；试验段成功后，应总结试验段成果并报监理工程师批准后方可正式进行台背回填工作。
桥涵台背回填施工方案及处理措施
桥涵台背回填施工方案及处理措施一、施工方案1.确定施工范围和工期：根据设计要求和施工条件确定回填工程的范围和工期。
2.准备工作：清理施工区域，清除杂物和障碍物，确保施工区域的平整和清洁。
3.基础处理：对桥涵台背基础进行处理，包括清理基础表面，修补破损部分，确保基础的平整和坚固。
4.填土选择：根据设计要求和现场实际情况选择合适的填料，包括土壤、砂石等，填料应符合规范要求，具有良好的稳定性和排水性能。
5.填土施工：将填料按层次进行填筑，每层厚度控制在一定范围内，通过打击、夯实等方法将填料压实和固定。
6.坡度控制：根据设计要求和现场条件控制填土的坡度，确保填土后的台背坡度与设计要求相符。
7.渗漏处理：在填土过程中对涵洞和桥台背部分进行渗漏处理，采用防渗措施，以确保填土后桥涵的密封性。
8.沉降监测：在填土施工过程中进行沉降监测，及时掌握填土引起的沉降情况，根据监测结果进行调整和处理。
9.环境保护：在施工过程中严格执行环境保护要求，防止对周围环境造成污染和破坏。
10.安全措施：在施工过程中加强安全管理，设置警示标志和围栏，确保施工人员的人身安全。
二、处理措施1.基础处理：对桥涵台背基础进行彻底清理，清除杂物和泥沙，修复破损和坍塌的部分，确保基础平整和牢固。
2.填土选择：选择符合规范要求的填料，填料应具有良好的稳定性和排水性能，以确保填土后的台背坚固和稳定。
3.填土施工：采用适当的施工方法，如夯实、压实等，确保填料能够达到设计要求的密实度和稳定性。
4.渗漏处理：在填土过程中，对涵洞和桥台背部分进行渗漏处理，采用适当的防渗措施，如施工防水、埋设防渗材料等。
5.沉降监测：在填土施工过程中进行沉降监测，及时掌握填土引起的沉降情况，根据监测结果进行调整和处理。
6.环境保护：在施工过程中，严格执行环境保护要求，包括施工现场的清扫和整理，避免对周围环境造成污染和破坏。
7.安全措施：加强施工安全管理，提供必要的安全设施，如警示标志和围栏，保障施工人员的人身安全。
关于规范桥涵及结构物台背回填
湖南省衡桂高速公路总监办公室文件湘衡桂监字[2009]49号关于规范桥涵及结构物台背回填的通知各监理处、承包人：为确保桥涵及结构物台背回填质量，规范施工，现将回填材料、施工工艺、检测标准等作如下要求：一、材料要求1、桥涵及结构物台背回填宜采用水稳性好的材料，如级配砂砾、级配碎石、天然级配的砾（碎）石土等，并满足规定的级配要求（见表1）。
无水稳性好的材料回填时，应采用石灰（水泥）改良土，石灰掺配比例8%～10%，水泥掺配比例3%～5%，改良土方案必须经监理工程师批准。
填料的最大粒径不得超过50 mm，塑性指数应小于12，CBR值≥8。
2、回填材料应经监理工程师认可和总监办批准，粒径、含水量等不符合规范要求的材料不得使用。
3、受地下水影响的地段，采用级配砾（碎）石回填至地下水位以上30cm。
表1 台背回填用透水材料级配要求注：上述所列集料中0.5mm以下细土有塑性指数时，其液限不应超过40，塑性指数不超过10。
二、施工要求1、台背回填实行“五专”施工。
采用专门的材料、专门的压实机具、专业的施工队伍、专门的监理人员和进行专门的检测。
检测资料要求记录完整，检测结果正确并及时整理存档。
2、台背回填必须在地基稳定的条件下进行，并做好基坑排水、清淤工作，确保施工现场不留积水。
3、结构物竣工经监理工程师检验合格后，在沉降缝、盖板与墙身之间的缝面用三油两毡(油毡宽度≥20cm)处理，涵洞、通道的临土面要涂刷沥青防水。
4、台背回填范围应符合图纸要求。
图纸无规定时按如下要求执行：台背回填顺路线方向长度，顶部为距侧墙或翼墙尾端不小于台高加2m，底部距侧墙不小于2m。
涵洞回填长度每侧长度不应小于2倍孔径长度，宽度为全路幅。
5、填方段台背回填路基必须挖台阶，台阶宽度为1m，每级台阶高为1m，台阶顶做成2%～4%的内倾斜坡（见图1）。
图1 填方段台背回填示意图图1 填方段台背回填示意图6、台背回填应在盖板浇筑完成后并达到设计强度的75%以上进行，填料必须充分拌匀，两侧分层对称回填。
涵洞台背回填专项施工方案
涵洞台背回填专项施工技术方案一、编制依据1、设计施工图纸2、招投标文件和施工承包合同3、《桥涵施工手册》交通部第一公路工程总公司主编1999年版4、《公路桥涵施工技术规范》JTJ 041－20005、《公路工程质量检验评定标准》JTG F80/1－2004二、工程概况本合同段起点桩号为K99+200，终点为K126+000，全长26.7公里，本标段内共计涵洞109道，其中明涵102道，暗涵6道，倒虹吸1道，涵洞长度在10m～15m。
由于在施工过程中需保证现行道路车辆通行以及受征地拆迁影响，涵洞在施工过程中采用半幅施工，现已完成多道涵洞的半幅施工，现因台背在半幅回填过程中出现大型压实机械无法作业，作业面小，小型压实机具不能保证台背回填的压实质量，鉴于以上情况，特制定本专项施工方案。
三、施工工艺1、对现已完成的半幅涵洞，在完成半幅涵洞的涵面铺装及进（出）口八字墙后，选用合格的天然砂砾对半幅进行简易回填，回填至涵面铺装以上50cm位置后将交通导改至回填的半幅涵洞上，进行剩余半幅涵洞的开挖施工，待剩余涵洞半幅主体施工完毕后，利用夜间在不影响交通的情况下，采用反开挖的方式，将前期半幅台背回填的砂砾挖出，挖至与剩余半幅涵洞回填位置，然后进行通涵台背回填。
2、施工管理人员及机械配备情况施工管理人员配备表施工机具设备配备表3、台背回填1）涵台背回填采用天然砂砾压实回填，确保工程质量，避免涵台背填土路基下沉现象的产生。
2）、涵洞施工完成后，当涵洞砌体砂浆或砼强度达到设计强度的75%时，方可进行回填。
台背回填范围下底宽不小于2m，上底宽按1：1的坡度放坡并开挖台阶至涵洞顶，保证填筑顶宽不小于两倍的跨径，同时按水平分层，对称填筑。
并按设计要求的压实度填筑、夯（压）实，压实度不小于96%。
2）、台背回填采用分层回填压实，每层回填厚度为20cm，每层表面平整，路拱合适。
3）、台背回填与路基接缝处开挖1m*1m的台阶。
4）、在机械填土时，除应按照上述规定办理外，涵洞顶上填土厚度必须大于0.5m时，才允许重型机械通过。
桥涵构筑物台背回填的质量控制
桥涵构筑物台背回填的质量掌控一、引言在道路工程中，由于桥涵台背处的回填是路基填土与桥涵结构物的连接部分，其与路基、桥涵结构物自身间产生的不均匀沉降，会造成路面混土面板断裂、产生跳车等通病，将直接影响行车的舒适感及道路的使用寿命。
因此，在工程施工中必须高度重视桥涵构筑物的台背回填质量。
二、桥涵构筑物台背回填施工质量掌控的要求桥涵构筑物台背回填是路基工程中的关键部分，为保证桥头路堤稳定，在施工中应克服认为结构物回填工程量小、操作空间小而往往被忽视，致使回填料子不符合要求，压实度达不到设计标准的现象。
在施工中应做到：1．桥涵构筑物台背回填应选择适合的料子并通过检验，除设计文件另有规定外，一般应尽可能采纳砂类土或渗水性土。
当采纳非渗水性土时，应在土中加入石灰、水泥等稳定料子进行处置。
所用机具应适应回填操作空间，若不适合用大型压路机碾压时，应尽量采纳小型手扶振动夯或手扶振动压路机压实。
2．桥涵构筑物台背填土范围：依照规定台背填土顺路线方向长度，顶部为距翼墙尾端不小于台高加2m；底部距基础内缘不小于2m；拱桥台背填土长度不应小于台高的3～4倍；涵洞填土长度每侧不应小于2倍孔径长度。
3．桥涵构筑物台背回填应适时分层回填压实，分层厚度一般规定每层15㎝，并应在桥台背墙或明显地方标明高度逐层填筑、逐层碾压检测。
检查频率每50㎡检验1点，不足50㎡时至少检验1点，每点都应合格。
4．桥台、涵身背后和涵洞顶部的填土压实度标准，从填方基底或涵洞顶部至路床顶面均与路基标准相同（除非另有文件规定）。
5．回填处如有泄水孔或其他构筑物时，肯定要按设计要求或设置碎石、粗砂或砾料层，以便实现泄水孔处过滤作用。
6．回填钢筋混凝上圆管时，必须注意两边对称同时进行，直至管顶。
回填时特别要注意管道两侧腋下的回填压实。
回填钢筋混凝土盖板涵时，只有在盖上钢筋混凝土板后才略回填。
当客观情况需要两侧不均匀填筑时，必须等到涵台（墙）的混凝土或圬工砌体的砂浆实现规定强度后才略进行。
桥涵台背回填施工设计方案及对策
桥涵台背回填施工设计方案及对策一、桥涵台背回填施工设计方案：1.施工工序顺序：(1)桩基施工：根据桥涵台背的荷载要求和土壤情况，确定桩的规格和布设间距，进行钻孔和灌注桩工程。
(2)台背回填：回填土方施工前，对回填土进行筛选和分级，确保土壤的均匀性和稳定性。
然后进行台背回填土方施工，采用随机填筑法，并逐层加固和夯实。
(3)支护结构施工：根据桥涵台背的设计要求，进行支护结构的施工，如挡土墙、边坡护坡等。
2.施工材料：(1)桩基施工：主要使用混凝土、钢筋等材料进行桩基灌注。
(2)台背回填：使用符合规范要求的填土材料，如砂土、黏土等，并加入适量的砂石、水泥等材料增强土体的稳定性。
(3)支护结构：根据具体情况选择适当的支护材料，如混凝土、钢筋、挡土板等。
3.施工设备：(1)桩基施工：使用钻机、灌注桩机等设备进行桩基的施工。
(2)台背回填：使用推土机、振动压实机等设备进行回填土的施工和夯实工作。
(3)支护结构：使用混凝土搅拌车、模板支架等设备进行支护结构的施工。
4.施工工艺控制：(1)桩基施工：严格遵守施工规程，保证桩基的垂直度和强度，在灌注过程中控制桩身的贯入深度和灌注速度。
(2)台背回填：在回填土方施工中，要注意土方回填的均匀性和筹措土方的进度，及时修正可能出现的不均匀沉降等问题。
(3)支护结构：保证支护结构的准确性和稳定性，严格控制模板搭设和混凝土浇筑过程中的质量。
5.安全防护：(1)桥涵台背回填施工过程中，要建立完善的安全技术措施，配备必要的安全防护设施，如安全网、围栏、警示标识等。
(2)在施工现场要设置专人负责安全监督和施工指导，并按规定进行安全培训和教育，提高工人安全意识和操作技能。
二、对策：1.土方回填不均匀导致沉降差异的对策：在回填土方施工前，对土方进行筛选和分级，确保土壤的均匀性和稳定性；在回填土方施工过程中，使用推土机等设备进行土方回填，保证土方回填的均匀性，并逐层加固和夯实。
2.台背回填土的稳定性对策：在回填土方中加入适量的砂石、水泥等材料，增强土体的稳定性，提高土壤的抗冲刷和抗剪强度。
《桥涵台背回填管理办法》
《桥涵台背回填管理办法》为了加强公路工程施工质量，保障公路建成后平稳、舒适、畅通、安全的运营，在工程项目建设实施过程中，必须消灭、杜绝工程施工中出现的质量通病，常见病、多发病如桥（涵）头跳车、沥青路面松散、沉陷、裂缝等病害，强化工程质量保障体系，彻底消除其隐患。
根据有关技术标准，施工技术规范及设计图纸，特制定本办法。
1、基本要求（一）公路桥（涵）等台背回填要求 1、填是指结构物完成后，用符合要求的材料分层填筑结构与路基之间的遗留部分。
2、构物处的回填，应按图纸和监理工程师的要求进行。
回填时圬工强度的具体要求及回填时间应按《公路桥涵施工技术规范》（JTG/TF50－2011）有关规定执行。
3、回填材料除图纸另有规定外，必须选用透水性材料，如砂砾、碎石、碎（砾）石土等，或半刚性材料如石粉土等，或监理工程同意的其它材料：填料的最大粒径不得超过50mm。
在距路面基层以下1m处，顺路线方向长H×1.5m处，必须采用水泥含量为4-5 %的水泥稳定土分层填筑。
4、台背填土顺路线方向长度，顶部为距翼尾端不小于H×1.5m，底部距基础内缘不小于2m，拱桥台背填土长度不应小于台高的3-4倍，涵洞填土长度每侧不应小于2倍孔径长度。
5、台背的填土应分层填筑，每层松铺厚度不超过20cm，其应实度要求从填方基底至床顶面均为95％。
6、当用石矿填料时按《公路路面基层施工技术规范》（JTJ034-200）有关规定执行。
7、在回填压实施工中，应对称回填压实，并保持结构约完好无损，压路机达不到的地方，应使用小型机动夯具或监理工程师同意的其它方法压实。
如对结构物有损坏，承包人应自费进行补救，直到监理工程师验收合格为止。
8、需回填的基础应及时排水，若无法排除基坑积水时，则应采用砂砾材料回填，并在水中分层铺筑，直到回填该处的水全部被回填的砂砾材料所掩盖，并达到充分压实的程度时，再进行充分夯实。
9、监理工程师应对结构物回填全过程旁站。
任务2.5 桥涵台背回填
3、材料选择不当
因台背填料含有水分、存在孔隙，在自重及车辆荷载 作用下，孔隙逐渐压缩，在一定期限内产生压缩变形。因此， 压缩沉降主要取决于填料性质、施工条件及台前、台背防护 工程的设置情况。如果填料前对基底尤其是软土地基未作必 要的处理或处理不当；为了节省投资就地取材选择填料，由 于台背处的填方较高，分层填筑时存在压实盲区，压实度很 难达到标准，这样桥头路基在自重及车辆荷载的反复作用下， 必然产生压缩沉降。
沉降基本完成后再施做永久路面。
5、作业面不足
桥涵台背处结构形式较复杂如图 耳墙 位置有耳墙，围挡墙。另外很多 单位为降低成本减小土方开挖数 量，基坑开挖面积小。靠近台背 围挡墙 50cm范围内不能使用压路机碾压 等。
6、填筑方法不正确
7、施工管理不到位
当前一些施工队盲目追求高速度，没有严格按施工规程
作业，台背填土速度过快，对地基造成扰动和破坏，没有充 分时间固结，对台背挡土墙等构造物挤压力大，施工时没有 按分层填筑、分层碾压、分层检测“三分法”施工。用料没 有把好质量关，排水措施没有做好，压实度没有达到要求。
右侧为由路基、路面结构的多层结构体系，相对左侧而言属于柔性
结构，因此在结构刚度上便产生了很大差异，沉降点左侧桥台的沉 降只随地基的沉降而产生，
1、刚柔过渡变形不一致
由于桥台结构一般置于承载力高、变形小的持力层上，一般情况下地基
沉降极小；而右侧一般填高3~6m，成型路基在自重作用下也会有一定的 压缩变形。这样道路顶面的沉降则由路堤身压缩变形和地基沉降二部分 组成（路面结构的压缩变形可忽略不计）。路基的变形量大于台身的总 沉降量时即形成了桥头台阶。这种由于桥梁和路堤结构物刚柔差异引起 的台阶是不可避免的。
2、设计不合理
桥涵台背回填施工方案及方法
桥涵台背回填施工方案及方法1、确定回填范围（1）构造物台背回填是指构造物施工完成后，用符合要求的材料分层填筑构造物与路基之间的遗留部分，包括桥涵台背回填、锥坡填筑、挡土墙墙背填筑等。
台背回填逐道绘制施工详图，每一道构造物台背回填的具体范围。
（2）一般路段的台背回填范围应根据《技术规范》和设计图纸要求确定，图纸无规定时应按如下要求执行：明、暗构造物(圆管涵除外)台背填土顺路线方向长度顶部为距翼墙尾端不小于台高加2m；底部距基础内缘不小于2m；拱桥台背回填长度不小于台高的3～4倍；涵洞填土长度每侧不小于2倍的孔径长度。
台背回填沿横断面方向的宽度为整个路基宽度。
锥坡填土应与台背填土同时进行，并应按设计宽度一次填足。
2、回填施工方法（1）放出台背回填范围及标高范围，使用白灰洒出台背施工范围。
（2）根据回填范围进行开挖，开挖使用挖掘机配合人工进行，结构物50cm范围内使用人工进行开挖，避免机械对结构物造成破坏。
将台背回填施工范围内的杂物及地表有机土等非适用性材料清理干净。
并开挖好临时排水沟，将地表水引至施工范围外。
（3）场地清理完后，对原地面进行碾压，压实度要求为不小于94%。
当地形坡率陡于1:5时，清除原地面植被后，用推土机或人工挖台阶，台阶宽度不小于2m，并能给机械作业提供充分工作面，做成2%～4%的向内倾斜坡，且开挖台阶、压实与路堤填筑应同步进行，以确保台阶稳定。
（4）台背回填应分层填筑，每层松铺厚度不宜超过15cm。
为防止每层填土厚度超厚和漏检，应在台背墙上用红油漆作上每层压实后的厚度记号并标明层次，以便施工易于控制。
（5）结构物台背回填应采用有级配的透水性材料分层填筑并夯压密实，本工程中台背回填采用透水性较好的石渣作为回填材料。
对石渣母材的要求为饱水强度不低于10Mpa，石渣的含量不低于70%，且粒径不大于5cm。
严禁使用风化岩或者石灰岩等软岩或者水溶性岩作为填料。
所有材料进场前应进行严格的检验，不合格的填料坚决不予使用。
