智能家居-红外转发器
智能家居控制系统设计
智能家居控制系统设计摘要：伴随物联网产业的源起与飞速发展，人们的生活已离不开智能化带来的便利与享受。
目前，家居智能化已成为当今的主流发展趋势，影响到人们的日常生活，智能化、信息化的生活方式，成为当今世界研究的热点问题。
而这一切发展的最终目的是为人们提供一个舒适、便捷、高效、安全的生活环境，智能家居控制系统的发展也日渐满足人们对居住环境的多方面需求。
智能家居控制系统不仅能给人们带来不一样的精神享受，更重要的是可以为人们节省宝贵时间。
在本设计中，智能家居灯光控制系统采用无线通信技术与移动设备进行通信，通过移动设备发送指令来实现物与物之间的数据传输，实现对家居的远程控制，这样的方式能很好地缓解人们的生活节奏，带来方便的同时，满足人们对生活品质的要求，实现随时随地对家居的管控能力。
关键字：智能家居；系统设计；措施1智能家居系统结构从系统结构的角度来讲，智能家居系统可以分为传感器、执行器、控制中枢、通信网络和人机接口。
传感器：主要是将环境中的各种量收集起来，常见的量有：温度、湿度、亮度、音量、是否有人、水浸、燃气等。
传感器将收集的这些量发送给控制中枢。
执行器：用于根据控制中枢发出的指令来完成动作，执行器主要是智能插座、智能开关、万能遥控器、电动窗帘、推窗器、智能门锁和智能家电等。
控制中枢：用于根据用户的需求和设定，判断传感器发送来的条件变量是否满足要求，如果满足的话就发出控制指令让执行器执行，或者协调一些执行器按顺序执行某些场景动作。
有的厂家会将控制中心独立出来，称为智慧中心或者网关，有的厂家会将控制中心将传感器做在一起，也有的厂家将控制中心和执行器做在一起，但实现的功能都是一样的。
有的厂家会给控制中心单独制作一个显示屏，直接安装在墙壁上，用于控制整个智能家居，更多的厂家是直接使用手机APP控制，两种方式各有利弊，显示屏操作方便但位置固定，手机携带方便但不便于多人操作，两者结合倒是不错的选择，当然这个还要按照自己的需求来确定。
智能家居布线说明
KNX智能家居系统布线通用说明编写单位：深圳市泛海三江电子有限公司2013年9月目录一KNX系统介绍.................................................. 错误!未定义书签。
二KNX系统图...................................................... 错误!未定义书签。
三施工前注意事项及要求.................................. 错误!未定义书签。
四施工说明 ......................................................... 错误!未定义书签。
五产品安装及接线说明...................................... 错误!未定义书签。
灯光开关控制............................................ 错误!未定义书签。
灯光调光控制............................................ 错误!未定义书签。
移动探测控制............................................ 错误!未定义书签。
窗帘电机控制............................................ 错误!未定义书签。
智能面板控制............................................ 错误!未定义书签。
远程控制 ................................................... 错误!未定义书签。
红外转发器 ............................................... 错误!未定义书签。
背景音乐模块............................................ 错误!未定义书签。

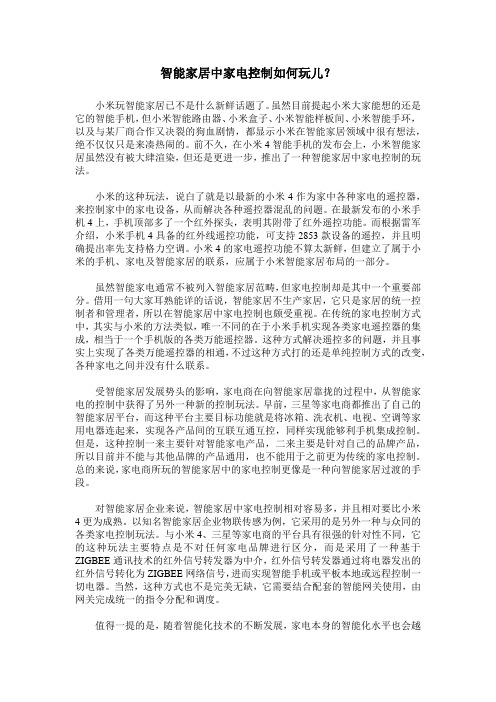

智能家居中家电控制如何玩儿？
智能家居中家电控制如何玩儿？小米玩智能家居已不是什么新鲜话题了。
虽然目前提起小米大家能想的还是它的智能手机，但小米智能路由器、小米盒子、小米智能样板间、小米智能手环，以及与某厂商合作又决裂的狗血剧情，都显示小米在智能家居领域中很有想法，绝不仅仅只是来凑热闹的。
前不久，在小米4智能手机的发布会上，小米智能家居虽然没有被大肆渲染，但还是更进一步，推出了一种智能家居中家电控制的玩法。
小米的这种玩法，说白了就是以最新的小米4作为家中各种家电的遥控器，来控制家中的家电设备，从而解决各种遥控器混乱的问题。
在最新发布的小米手机4上，手机顶部多了一个红外探头，表明其附带了红外遥控功能。
而根据雷军介绍，小米手机4具备的红外线遥控功能，可支持2853款设备的遥控，并且明确提出率先支持格力空调。
小米4的家电遥控功能不算太新鲜，但建立了属于小米的手机、家电及智能家居的联系，应属于小米智能家居布局的一部分。
虽然智能家电通常不被列入智能家居范畴，但家电控制却是其中一个重要部分。
借用一句大家耳熟能详的话说，智能家居不生产家居，它只是家居的统一控制者和管理者，所以在智能家居中家电控制也颇受重视。
在传统的家电控制方式中，其实与小米的方法类似，唯一不同的在于小米手机实现各类家电遥控器的集成，相当于一个手机版的各类万能遥控器。
这种方式解决遥控多的问题，并且事实上实现了各类万能遥控器的相通，不过这种方式打的还是单纯控制方式的改变，各种家电之间并没有什么联系。
受智能家居发展势头的影响，家电商在向智能家居靠拢的过程中，从智能家电的控制中获得了另外一种新的控制玩法。
早前，三星等家电商都推出了自己的智能家居平台，而这种平台主要目标功能就是将冰箱、洗衣机、电视、空调等家用电器连起来，实现各产品间的互联互通互控，同样实现能够利手机集成控制。
但是，这种控制一来主要针对智能家电产品，二来主要是针对自己的品牌产品，所以目前并不能与其他品牌的产品通用，也不能用于之前更为传统的家电控制。
红外转发器使用说明书(总控版)
红外转发器使用说明书（总控版）功能介绍无线红外转发器主要包括红外学习、红外发射和无线接收模块。
转发器可以学习家电遥控器的红外信号（38K频率），通过把无线信号转换为对应的红外信号，从而实现控制家电的目的。
无线红外转发器主要配合索科特智能家居系统实现远程开关家电的目的。
本转发器只针对可红外遥控（频率38K）的家用电器。
安装方法1、安装方式本产品安装在螺口灯座上。
如下图1，选择安装位置1) 无线红外转发器发射的红外线在与垂直和水平方向都有一定的角度限制。
请参照图1和图2，确定转发器在垂直表面的初步安装位置。
2) 初步确定安装位置后，可参照“使用操作”的方法，测试实际控制效果，并根据测试情况调整安装位置。
2，安装转发器当位置合适后，则可将红外转发器灯座固定。
并固定其220V电源。
一、按键存储量可存储红外的遥控器按键数量49条二、技术参数1、工作电压：AC 220±22V2、工作温度：10-40℃3、储藏温度：-10-+65℃4、工作湿度：10%-90%5、储藏湿度：10%-95%6、红外控制距离≤8m7、与家电的最大夹角：<40度8、重量：0.077Kg三、对码首次使用时，需要通过家电总控制器对红外转发器进行配置。
方法如下：1、打开家电总控制器，进入到灯光5界面2、打开红外转器外玻璃罩，并通电启动转发器，约2秒启动完成后，按一下红外转发器上的配置键（不大于1S）红绿灯会同时闪烁，进入编号对码状态，持续20秒。
3、点击家电总控制器灯光5中的“打开窗帘”按钮发射信号，红外转发器收到后会响两声，并自动保存退出状态。
对码成功。
并盖上玻璃罩。
【注意事项】在对红外转发器进行对码时，请不要使用其它红外设备或无线设备，防止外界信号干扰。
四、红外家电学码【注意事项】进行红外学习前，一定要保证红外转发器与家电总控制器对码成功。
1、打开已对过码的家电总控制器，进入灯光5界面2、点击灯光5中的“开窗帘”键，红外转发器收到后会响两声，进入红外学习状态。
揭秘：无线红外转发器的工作原理及使用技巧
揭秘：无线红外转发器的工作原理及使用技巧首先，给大家普及一下什么是无线红外转发器。
红外转发器，就是把射频信号转发为红外信号，来控制家中的电器，射频可以穿墙，红外信号是不能穿墙的，这就能实现远距离控制电器。
红外转发器原理用红外转发器控制电器，首先要进行对码，把要控制的家电遥控器对准红外转发器，把遥控器的功能键学习到红外转发器中，学习成功后，就可以控制了，例如，学习了空调遥控器的开、关，用POLYHOME智能主机操作空调开，主机发出射频信号到红外转发器，红外转发器把射频信号转成红外信号的“开”发射出去，就能把空调打开了，射频可以穿墙，红外信号是不能穿墙的，这就能实现远距离控制电器。
红外转发器用途智能家居主机要控制家电，发出射频信号到红外转发器，红外转发器把射频信号转发成可以控制家电的红外信号，达到控制电器的功能。
红外转发器性能特点将无线射频信号转换为红外信号，控制家中空调、电视等电器。
每个红外转发器最多可以发射12组红外信号，即最多可以控制电器的12个功能。
具有全方位的红外发射效果。
安装方法：1.高度调整安装的高度会影响探测器的灵敏度。
探测器的高度的不同，切割区和暗区的频率就会变得不一样了。
2.环境调整除了高度影响灵敏度之外，红外探测器周边的环境也会影响到它的灵敏度。
例如，如果被动红外探测器是对着玻璃门窗的，那就会产生两个问题：一个是门窗外的环境干扰，人群以及车辆的流动会影响到探测器对信号的判断；另一个就是白光干扰，红外探测器的PIR 是对白光有很强的抑制功能的，不过这也不是完全抑制，所以避免正对着白光来源，可以避免强光的干扰。
3.温度调整红外线报警器的被动红外探测器的感应与温度的变化是息息相关的，冷热温度很有可能引起红外探测器的误报，如果是低性能的探测器，门窗的空气对流也会引起误报，因此要根据环境的温度变化选择不同灵敏度的探测器，这是红外线报警器的安装要考虑的一点。
以上是无线红外线报警器安装方法介绍，希望对大家能有所帮助。
空调怎样可以远程操作方法
空调怎样可以远程操作方法
有以下几种方法可以实现空调的远程操作：
1. 使用空调自带的遥控器：许多空调都配备了遥控器，通过遥控器可以远程控制空调的开关、温度、风速等功能。
2. 使用手机APP：许多空调厂商提供了对应的手机APP，用户可以通过手机连接空调，实现远程操作。
通常需要将空调与手机连接在同一个局域网中，或者通过互联网连接。
3. 使用智能家居设备：通过智能家居设备，如智能音箱、智能插座等，可以与空调进行连接，实现远程操作。
使用智能家居设备可以通过语音控制、定时控制等方式远程操作空调。
4. 使用红外转发器：将红外转发器与空调连接后，可以通过手机或其他设备的红外发射功能，远程发送空调操作信号，从而控制空调的开关、温度等。
需要注意的是，对于远程操作空调，要确保设备的网络连接稳定，并且确保信息安全，避免被黑客攻击。
同时，应遵循正确的操作方式，以保证使用安全和节能。
鸥美智能家居产品表(1)
鸥美智能家居产品表类 别图片智能家居中控主机鸥美ZIGBEE+RF双模功能主机智能照明控制系统鸥美中国梦零火线触摸开关一路鸥美中国梦零火线触摸开关二路鸥美中国梦零火线触摸开关三路智能调光开关OM-人体移动式感应开关智能家电控制系统OM-一位移动智能插座OM-无线温湿度传感器OM-一位内嵌式智能插座OM-智能全角度红外转发器智能窗帘控制系统OM-超静音智能窗帘电机<含控制器>OM-窗帘轨道（定制长度1米）智能窗户控制系统OM-开窗器（里外推拉）OM-智能窗户控制器+电源 OM空气 pm2.5温湿度检测仪智能安防控制系统OM-门窗状态感应器OM-无线红外探测器OM-红外幕帘探测器OM-无线燃气探测器+阀门机械手（套装）OM-无线烟雾探测器漏水传感器（检测+报警）OM-智能呼叫器OM-声光报警器智能网络视频监控OM-室外高清球形摄像头（百万像素）OM-室外无线防水高清枪形网络摄像机OM-高清摄像头记忆网络录像机智能远程指纹密码锁OM-云智能指纹密码锁智能背景音乐控制系统OM-5寸安卓系统（wifi)智能背景音乐主机OM-天籁之音智能背景音乐盒<水晶面板4.3寸彩屏>智能宠物喂养控制系统OM-智能喂鱼器OM-宠物智能投食器智能家居可选配产品OM-智能扫地机OM-智能垃圾桶智能家居配套产品（以下产品成本价供应，无供货差价）OM-固定动态IP-P2P穿透器OM-无线主机信号中继器OM-云智能指纹密码锁展示架。
智能家电介绍与功能特征
全能家电控制器介绍：“全能家电控制器”是大众型智能家居控制系统的核心设备，通过家庭网络有线或无线方式组网，接收全能家电控制终端软件发出的控制命令，从而输出相应的红外或RF（射频）信号，实现对智能灯光控制器、智能窗帘控制器、智能插座等前端控制设备和红外家电设备的控制。
比如：平板电脑通过wifi与家电控制器连接，在平板上点击开灯，发出的开灯指令转换为wifi信号由控制器接收并处理成RF射频，发给对应注册好的KOTI遥控开关，此时，开关接收到指令信号就会开灯。
功能特征：1、对其他家电的控制（智能灯光控制、电动窗帘控制、智能插座控制、分体式空调控制、6路红外家电设备控制（通过红外延长线控制））。
2、日程管理功能，可实现用户自定义的定时生活场景执行，以及按日程安排自动完成家电设备的自动控制。
3、具有WIFI/RJ45网络接入能力，实现平板电脑等终端接入控制。
4、可接入互联网，实现家电设备的远程控制。
5、用户控制终端，数据可自动从“全能家电控制器”同步，用户可自定义控制界面，操控简便。
后现代系列开关控制器（单火取电）介绍：KOTI后现代系列智能灯光开关分为：单路、单路大功率、双路、三路、四路。
该款产品可实现主控与从控两种模式，多样操作方式，用户可自行切换，低能耗设计，超长使用寿命。
功能特征：1、手动触摸、遥控均可，轻盈触感，灵敏非凡；2、超简易安装，开关超薄设计，无需单独布线，可直接替换传统开关，可实现多对一或一对多控制，开关与遥控器对码后即可使用；3、安全、技术高标准：KOTI独有防雷保护和高温断电保护，断电自动重启后，开关默认为关闭状态；4、时尚至极，钢化玻璃：开关采用进口钢化玻璃面板，纯平触摸设计，时尚简约，久不褪色；5、KOTI独家斜线设计开关，耗巨资独立开模，更改电路板设计，是研发生产团队的共同心血结晶；6、出色的操控体验：KOTI自有无线专利技术，30M超远遥控距离，可穿墙，无方向限制；7、开关独享静谧：专为浅睡眠人群贴心设计，浅蓝色柔光，温柔提示音，出色的夜光导航性能；8、可智慧升级：只需增加KOTI智能主机，手机、平板均可随心遥控开关；9、低功耗设计，实现超长使用寿命；10、具有状态反馈功能，可支持场景控制功能（需有相关终端进行配合）。
无线红外转发器使用说明书乐享人生
无线红外转发器使用说明书GW-3321/GW-3322Gingerway Technologyies Co.,Ltd 尊敬的用户,真诚感谢您选用本公司产品，为了方便您的安装与使用，请您使用前仔细阅读本说明书。
乐享人生⑴⑵⑶23KHZ－100KHZ，能正确学习并发射常见红外控制器发出的红外信号√ 特有连续学习功能，能将多个红外设备信号学习到一条控制指令中√ 具备环境亮度感知能力，能为其它控制设备（如窗帘控制器、灯光控制器）提供环境亮度信息√ 80°红外水平发射角度√ 支持网络中继功能，将网络通讯范围扩大到最大二、无线/红外信号转发功能能将Z-Ginger®智能家居控制网络发来的指令转化为传统红外控制设备的红外控制信号，使现代红外家电设备都可以被各类Z-Ginger®智能家居设备所控制。
三、环境亮度感知功能当环境亮度发生变化时，将发送一条当前环境亮度的信息，供其它需要环境亮度信息的控制设备使用。
四、信号中继功能（仅GW-3322）转发Z-Ginger®智能家居控制网络信号，将网络通讯范④发射指示灯③亮度传感器设置键⑤红外/亮度窗口①外接5V电源插口②红外设置键能正确学习并发射常见红外控制器发出的红外信号，包括高载波频率（如60K红外载波）、超长红外信号（如某些空调机遥控器）等非常规红外信号；具有连续学习功能，能将多个红外设备信号学习到一条控制指令中，从而实现将电视遥控到指定频道等特殊功能。
水平80°垂直40°图1 顶视图 图2 侧视图 红外设备 红外设备红外设备红外设备红外设备 1.无线红外转发器一般安装在墙面或其它物体的垂直表面，距离被控制的红外设备不超过10米为宜，转发器与被控设备之间不能有物体阻挡，也不宜安装在人经常走动的地方（如走道）。
2.无线红外转发器发射的红外线在垂直和水平方向都有一定的角度限制。
请参照图1和图2，确定转发器在垂直表面的初步安装位置。
智能家居控制系统软件(SCS2)使用说明书
智能家居控制系统软件（SCS2）使用说明书一，产品概述1，功能及特点智能家居控制系统软件（SCS2），以下简称SCS2，SCS2软件客户端是一个集多种家电遥控功能于一身，配合索科特相关产品，将智能手机或PAD打造成超级万能家电遥控器，并可以根据用户的实际需求，通过软件实现个性设置的遥控器。
本控制器具有以下功能和特点：1.1，SCS2客户端配合相关产品，可以隔墙体遥控红外家用电器。
1.2，SCS2客户端可以分别控制电视、DVD、音响、照明灯、窗帘、空调、机顶盒、风扇、功放、背景音乐等常用家电，也可以进行一键场景控制。
1.3，SC2S客户端可以通过软件设置，更改各设备名称，打造只属于你家遥控器。
1.4，SCS2客户端能够1.4，安装方便，Android，pad，Iphone等智能手机皆可安装2，基本界面介绍主界面设置键主功能分类区控制界面（电视类）控制界面（灯光类）电视机数量/型号主功能分类快捷切换区功能操作区控制键房间分类区楼层分类区主功能分类快捷切换区功能操作区控制键控制界面（灯光类）注：1，本软件适用手机分辨率1280*720、800*480、854*480、480*320、960*540。
2，点击主界面下方<LOGO 区域>会弹出设置按钮区域分类区背景功能操作区 控制键主功能分类 快捷切换区二，产品各部件配置说明智能开关使用说明适用范围：索科特智能开关产品优势：1，外观精美，工艺细致，颜色和图案可根据用户喜好而定制。
2，背光效果为你在黑夜中指明前进的方向，实用贴心。
3，开关上的每个开关按键完全满足5-500瓦对应光源。
4，控制方式多样化，可以实现触摸控制、现场遥控。
安全警告：1，安装和拆卸前请务必切断电源。
2，安装前确保线路没有短路，接错。
3，安装和使用本产品时须注意防水、防蒸汽、防敲击。
4，勿用尖锐的物体刮擦触摸面板。
5，开关在开灯或关灯时请勿用力过猛，以免按碎触摸面板。
6，清洁时请使用干布进行擦拭，禁用潮湿或含有腐蚀性物质的物品擦拭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品简介
链接主机，可以用手机或平板等移动端设备进行遥控电视、空调等红外遥控的设备。
找不到遥控器，那就要手机吧！
产品参数
产品型号：IOT-3609
输入电压：DC12V
静态电流：25mA
动态电流：100mA
信令容量：108个红外按键
发射角度：360度
发射距离：20米
产品特点
1. 安装简便，吸顶安装，使用简单安全可靠
2. 安全性能卓越，采用AES-128位密钥动态加密
3. 红外发射角度360度，全方位覆盖、高灵敏、高准确控制。
4. 拥有不断扩大的云端红外码库，供用户自主选择下载
5. 设备之间可以互相转发信号，为您组建一个稳定、可靠、安全的无线433网络
6. 适用于客厅、卧室、办公室、别墅等多种场合。
