图像分割技术
图像分割方法
图像分割方法图像分割是图像处理的基本任务之一，它是用来从图像中将特征区分出来的一种编程技术，以提高图像处理任务的效率。
简单地说，图像分割是把一幅图像划分成若干个小块，每块代表一个特定的物体或物体的一部分。
它允许人们更好地理解图像的全局结构和本质，也有助于改善图像识别、检测、分类、检索等方面的性能。
图像分割的本质是将图像分解成两部分：分割区域和非分割区域。
分割区域是指要分割出的物体，而非分割区域表示背景或其他无关物体。
此外，分割有两个重要的部分：分割质量与分割效率。
常见的图像分割方法有基于边缘的方法、基于区域的方法和基于分段树的方法等。
基于边缘的方法是通过边缘检测技术检测图像中的边缘，然后将边缘分割出来，完成图像的分割。
由于这种方法主要考虑的是边缘信息，它不考虑整体的空间关系，所以当边缘信息不够时，可能会出现分割失败的现象。
因此，基于边缘的方法并不是很常用。
基于区域的方法是在图像中检测物体的区域，并将这些区域进行分割。
这种方法可以考虑整体的空间关系，但是也容易在细节考虑方面出现问题，比如区域界限不清晰，或者两个不同物体太接近，造成分割失败。
基于分段树的方法是利用每个像素的连通性和空间关系来构建连通域，然后分割连通域中的物体。
基于分段树的方法不仅可以考虑整体的空间关系，而且可以考虑细节的关系，由于考虑范围较广，因此在一些图像分割任务上，分段树的方法可以得到较好的效果。
此外，还有一种新兴的图像分割技术深度学习。
它采用了深度神经网络，通过深度学习网络可以实现半自动化的图像分割，它的效率要比传统的图像分割技术更高，具有潜力发展。
总之，图像分割是一种非常重要的图像处理技术，它可以帮助人们更好的理解图像的结构，改善图像识别的性能，并且可以应用在诸如自动驾驶、目标跟踪等领域中。
未来，深度学习在图像分割领域也将发挥很重要的作用，带来更高效率、更精确的分割结果。

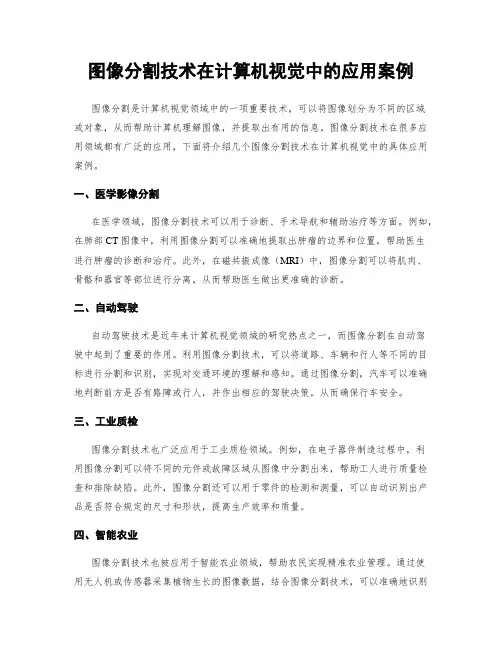

图像分割技术在计算机视觉中的应用案例
图像分割技术在计算机视觉中的应用案例图像分割是计算机视觉领域中的一项重要技术，可以将图像划分为不同的区域或对象，从而帮助计算机理解图像，并提取出有用的信息。
图像分割技术在很多应用领域都有广泛的应用，下面将介绍几个图像分割技术在计算机视觉中的具体应用案例。
一、医学影像分割在医学领域，图像分割技术可以用于诊断、手术导航和辅助治疗等方面。
例如，在肺部CT图像中，利用图像分割可以准确地提取出肿瘤的边界和位置，帮助医生进行肿瘤的诊断和治疗。
此外，在磁共振成像（MRI）中，图像分割可以将肌肉、骨骼和器官等部位进行分离，从而帮助医生做出更准确的诊断。
二、自动驾驶自动驾驶技术是近年来计算机视觉领域的研究热点之一，而图像分割在自动驾驶中起到了重要的作用。
利用图像分割技术，可以将道路、车辆和行人等不同的目标进行分割和识别，实现对交通环境的理解和感知。
通过图像分割，汽车可以准确地判断前方是否有路障或行人，并作出相应的驾驶决策，从而确保行车安全。
三、工业质检图像分割技术也广泛应用于工业质检领域。
例如，在电子器件制造过程中，利用图像分割可以将不同的元件或故障区域从图像中分割出来，帮助工人进行质量检查和排除缺陷。
此外，图像分割还可以用于零件的检测和测量，可以自动识别出产品是否符合规定的尺寸和形状，提高生产效率和质量。
四、智能农业图像分割技术也被应用于智能农业领域，帮助农民实现精准农业管理。
通过使用无人机或传感器采集植物生长的图像数据，结合图像分割技术，可以准确地识别出不同作物的位置和生长情况。
这样农民可以根据不同作物的生长状况进行精确施肥、灌溉和病虫害防治，提高农作物的产量和质量。
总之，图像分割技术在计算机视觉中有着广泛的应用。
它不仅可以帮助医生进行医学影像的诊断和治疗，还可以用于自动驾驶、工业质检和智能农业等领域。
随着计算机视觉技术的不断发展，图像分割技术将在更多的应用场景中得到应用，为人们的生活和工作带来更多的便利和效益。
图像分割技术在医学影像中的应用
图像分割技术在医学影像中的应用随着医疗技术的进步，人们对医学影像的诊断准确度和速度要求越来越高，图像分割技术在医学影像中的应用也日益广泛。
图像分割技术是指将数字图像中的像素分成多个不同组的过程，这样能够把图像中的有用信息抽取出来，使医生更好地了解病情。
医学影像中的图像分割技术主要应用于CT、MRI等图像的处理与分析。
不同器官、组织、病灶在CT、MRI上呈现出的对比度和颜色特征有很大差异，利用这些特征可以对图像进行分割。
首先，图像分割技术在医学影像中的应用之一是用于肿瘤的分割。
对于医生来说，手工勾画肿瘤轮廓的工作耗时耗力且容易出现差错，而利用图像分割技术可以准确快速地将肿瘤与周围组织分割出来，并且可以进行3D重建，以便医生更好地了解病情。
该技术还可以根据肿瘤的分割结果计算出其大小、形状、位置等信息，可以帮助医生更加准确地判断肿瘤的性质和治疗方案。
其次，图像分割技术还可以用于心脏血管病的检测与分析。
利用MRI技术可以获取人体心脏的三维结构图像，而图像分割技术可以对心脏图像进行分割，抽取出心脏和血管结构，以便医生更好地观察和分析，对于心脏瓣膜病、心肌梗死等疾病的诊断和治疗有很大的帮助。
此外，图像分割技术还可以用于脑部损伤的诊断与治疗。
对于脑部的MRI图像，图像分割技术可以将灰质、白质、脑脊液等不同组织分割出来，并结合其空间位置和构造特征，对脑损伤的程度、位置、类型等进行分析和诊断，为临床治疗提供了重要的参考依据。
总之，图像分割技术在医学影像中的应用可以大大提高医生的诊断准确率和效率，加快治疗进程，为患者的康复带来更多希望。
未来，随着人工智能技术的快速发展，图像分割技术还会不断地在医学领域中得到应用和发展。
医学影像处理中的图像分割技术
医学影像处理中的图像分割技术医学影像技术是医疗领域广泛应用的一项技术，可以用于检测、诊断和治疗各种疾病。
图像分割是医学影像技术中的重要工具，通过将图像分离成对象或区域，识别和分析出图像中的各种结构，从而支持医生做出更准确的诊断。
目前，图像分割技术已成为医学影像学中不可或缺的元素，它可以提高治疗效果，帮助患者更好地恢复。
在医学影像技术中，图像分割的重要性不言而喻。
医生需要对图像进行准确的分析，而图像分割技术可以提供更准确的结果。
例如在癌症的检测中，医生需要准确地辨别癌细胞和健康细胞，以便采取适当的治疗方案。
在手术中，图像分割技术可以精确地定位病变或手术区域，减少手术风险，提高手术成功率。
现代医学影像学中的图像分割技术众多，包括基于阈值的分割、区域生长法、聚类分割、连通分量分割、形态学分割、水平线分割、基于神经网络的分割、深度学习、等等。
每种方法都有其优点和缺点，在不同的应用场景中有着不同的作用。
基于阈值的分割是一种简单而有效的分割方法，它基于一定的阈值将图像分成两个或多个部分。
其主要优点在于简单易用，但其缺点是其对噪声和图像质量要求较高。
区域生长法是一种基于相似性的像素点方法，它从一个或多个种子像素点开始，依次加入与之相邻的像素点。
该方法适用于单一区域和边缘分割，但对于复杂的边缘和细节处理效果不佳。
聚类分割方法是一种基于像素颜色或图像纹理特征的方法。
该方法使用聚类算法将像素点划分到不同的类别中，以实现分割目的。
该方法适用于图像质量较高的情况下，对于噪声和局部特征缺失的图像处理效果不佳。
连通分量分割是一种处理二值图像的方法，通过对像素点的连通性进行排序，来实现图像分割。
该方法适用于分割二值图像，但对于灰度图像处理效果有限。
形态学分割是一种基于形态学变化的分割方法，它可以通过一系列的形态学运算对图像进行处理，提取感兴趣的区域。
该方法适用于处理简单的几何形状的物体，但对于复杂形态和纹理分割效果不佳。
基于神经网络的分割方法是一种借助计算机神经网络进行图像分割的方法，其主要优点在于普适性强，能够适应不同的图像处理任务。
图像分割技术
息。二阶导数对噪声也比较敏感，解决的方法是先对图
像进行平滑滤波，消除部分噪声，再进行边缘检测。
✓ 利用二阶导数信息的算法是基于过零检测的，因此得到
的边缘点数比较少，有利于后继的处理和识别工作。
✓ 各种算子的存在就是对这种导数分割原理进行的实例化
计算，是为了在计算过程中直接使用的一种计算单位。
4.1 边缘检测
4.1.5 Log边缘算子
（2）增强：对平滑图像进行拉普拉斯运算，即:
h( x, y ) 2 ( f ( x, y ) G ( x, y ))
（3）检测：边缘检测判据是二阶导数过零交叉点，并对
应一阶导数的较大峰值。
这种方法的特点是:图像首先与高斯滤波器进行卷积，
这样既平滑了图像又降低了噪声，孤立的噪声点和
第四章 图像分割
在对图像的研究和应用中，人们往往仅对图像中的某些
部分感兴趣，这部分常常称为目标或前景（其他部分称为背
景），它们一般对应图像中特定的、具有独特性质的区域。
为了识别和分析图像中的目标，需要将它们从图像中分离、
提取出来。
图像处理过程
图像分割是指把图像分成各具特性的区域并提取出感
兴趣目标的技术和过程。
同的像素具有不同的权值，对算子结果产生的影响也不同。
4.1 边缘检测
4.1.2 Sobel边缘算子
离散性差分算子
计算简单，检测效率高，对噪声具有平滑抑制作用，但是得
到的边缘较粗，且可能出现伪边缘。Sobel算子并没有将图像
的主体与背景严格地区分开来，换言之就是Sobel算子没有基
于图像灰度进行处理，由于Sobel算子没有严格地模拟人的视
图像分割技术的理论及应用
图像分割技术的理论及应用图像分割是计算机视觉中的一个基本问题，它是指将一幅图像分成若干个不同的、具有一定意义的区域的过程。
图像分割技术的应用非常广泛，其中包括物体识别、图像压缩、医学图像处理等领域。
本文将探讨图像分割的理论和应用。
一、图像分割的基础理论1、色彩空间图像分割需要用到一种称为色彩空间的概念。
色彩空间是表示图像颜色的一种数学模型。
常见的色彩空间包括RGB色彩空间、LAB色彩空间、HSI色彩空间等。
RGB色彩空间是最常用的一种色彩空间，它由红、绿、蓝三个颜色通道组成。
在RGB色彩空间中，每个像素点的颜色是由它在红、绿、蓝三个颜色通道中的取值决定的。
LAB色彩空间是另一种常用的色彩空间，它将颜色的亮度（L）、绿红分量的变化（A）和蓝黄分量的变化（B）分别表示出来。
相比RGB色彩空间，LAB色彩空间更符合人类视觉系统的特征。
2、图像分割方法图像分割是一种复杂的问题，常用的图像分割方法包括阈值法、边缘检测法、区域生长法、图论方法等。
阈值法是一种基础的图像分割方法，它将像素点的灰度值与一个预设的阈值进行比较，并将像素点分为两类。
这种方法简单易懂，但是会存在阈值选择不合适的情况。
边缘检测法是另一种常用的图像分割方法，它通过检测边缘进行图像分割。
边缘检测法的基本思想是在图像中找到明显的灰度变化，例如图像中的物体边缘。
实现该方法的常用算法包括Sobel算法、Laplacian算法等。
区域生长法是一种基于像素相似度的图像分割方法。
该方法首先选择一组种子像素，然后向周围探测像素，将像素组成的区域分为一类。
该方法对噪声敏感，但是对不规则物体分割效果很好。
图论方法是一种先进的图像分割方法，其核心思想是把图像看作一个图，然后在图上进行分割。
该方法可以将复杂的图像分割任务转化为图上的最优化问题，在处理复杂图像时效果明显优于其他方法。
二、图像分割技术的应用1、物体识别在计算机视觉领域，物体识别是一个非常重要的问题。
医学影像处理中的图像分割技术
医学影像处理中的图像分割技术随着数字化和信息化的发展，各行各业都在积极应用计算机技术进行信息处理和分析，医学领域也不例外。
其中医学影像处理就是医学领域应用计算机技术进行信息处理和分析的重要方向之一。
医学影像处理旨在提高医疗领域的诊断效率、减少诊断误差、改善医疗保健质量。
其中影像分割技术是医学影像处理的重要组成部分。
本文将介绍医学影像处理中的图像分割技术。
一、图像分割技术的概述图像分割是指将数字图像分割成若干个互不重叠的子区域，并使得每个子区域内的像素具有相似的特征，以达到对图像信息的提取、分析或处理等目的。
在医学影像处理中，图像分割技术可以将数字影像中的组织、器官、病变等部位分离开来，从而对医学影像进行定量化分析和诊断。
目前，医学影像分割技术已成为医学领域中应用最广泛的技术之一。
二、图像分割的方法和分类图像分割方法可以分为基于阈值分割、基于聚类分割、基于边缘分割和基于区域分割等四类。
1.基于阈值分割基于阈值分割的方法是最简单、最快速的图像分割方法之一。
它将图像中每个像素的像素值与一个预设的阈值进行比较，将像素值大于或小于阈值的像素划分到不同的子区域中。
基于阈值分割的方法通常适用于图像中只包含两种物体的情况。
2.基于聚类分割基于聚类分割的方法是通过将图像中的像素聚为类别，以区分出不同的物体或背景。
该方法首先将图像中的像素按照其像素值进行聚类，然后根据像素值相似度，判断像素是否属于同一类别。
基于聚类分割的算法通常适用于多物体和多层次的图像分割。
3.基于边缘分割基于边缘分割的方法是通过检测图像中的边缘，将像素划分到边缘不同侧的子区域中。
该方法通常使用边缘检测算法，如Sobel、Canny等进行边缘检测。
4.基于区域分割基于区域分割的方法是通过对区域进行最小化或最大化，以得到对图像的有效划分。
该方法通常使用一些叫做分割匹配算法的方法，如meanshift、K-means等进行区域划分。
三、医学影像分割的应用医学影像分割技术的应用非常广泛，可以用于各种医学检查和诊断，如疾病诊断、手术指导、药物研究等。
生物医学图像的分割和分类研究
生物医学图像的分割和分类研究随着医学技术的不断发展，生物医学图像在临床中的应用越来越广泛。
如何从海量的生物医学图像中，准确定位和提取出感兴趣的组织结构或病变信息成为了图像处理领域的重要研究方向之一。
图像分割与分类技术则是实现该目标的关键。
1. 图像分割技术图像分割是指将一幅图像分割成若干个子区域的过程，使得每个子区域内的像素具有相似性质，而不同区域内的像素具有不同特征。
在医学图像处理中，图像分割的目的是将图像中的器官、病灶等组织结构分割出来，便于医生进行定位和诊断。
目前，常见的医学图像分割方法主要包括阈值分割、边缘分割、区域生长、水平线分割以及基于深度学习的方法等。
阈值分割是一种简单易行的方法，通过设定合适的阈值将图像分割成两部分，分割速度较快，适用于处理噪声较少的图像。
但是该方法对图像的复杂度和光照条件比较敏感，容易导致分割结果不理想。
边缘分割则是通过检测图像中目标物体和背景之间的边界，使得分割线尽可能接近边界。
但是边界检测往往比较困难，且容易受到噪声的影响。
区域生长方法则是根据实际应用需求和图像特性进行生长，将感兴趣的像素点通过一定规则进行生长，以获取一段连续的区域。
但是区域生长方法对种子点的优选和细节信息的处理比较敏感，容易丢失细节信息。
水平线分割方法则主要适用于满足特定条件的二维图像。
利用图像中的一些特殊直线进行分割，但是对于非标准图像或者三维图像来说，容易出现过拟合或欠拟合的情况。
基于深度学习的方法则是近年来医学图像分割领域的研究热点。
通常采用卷积神经网络等模型进行训练。
通过大量标注好的图像数据集进行网络训练，进而自动完成图像分割。
近年来，基于深度学习的医学图像分割方法得到了极大的发展，深度学习技术已经成为了医学图像分割的主流方法。
2. 图像分类技术在医疗应用中，常常需要将生物医学图像划分为不同的分类，以便医生进行深入的研究和诊断。
一般而言，医学图像分类研究需要结合人类经验和计算机技术，即使得计算机能够自动地将生物医学图像进行分类，并对不同类别所代表的不同生物特征进行分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图像分割技术图像分割就是将一副数字图像分割成不同的区域，在同一区域内具有在一定的准则下可认为是相同的性质，如灰度、颜色、纹理等，而任何相邻区域之间器性质具有明显的区别。
主要包括：边缘分割技术、阈值分割技术和区域分割技术。
1.边缘分割技术边缘检测是检测图像特性发生变化的位置，是利用物体和背景在某种图像特性上的差异来实现的。
不同的图像灰度不同，边界处会有明显的边缘，利用此特征可以分割图像。
边缘检测分割法是通过检测出不同区域边界来进行分割的。
常见的边缘检测方法：微分算子、Canny算子和LOG算子等，常用的微分算子有Sobel算子、Roberts算子和Prewit算子等。
（1）图像中的线段对于图像的间断点，常用检测模板：-1 -1 -1 -1 8 -1 -1 -1 -1⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦对于图像中的线段，常用的检测模板：检测图像中的线段：close all;clear all;clc;I=imread('gantrycrane.png');I=rgb2gray(I);h1=[-1,-1,-1;2 2 2;-1 -1 -1];%模板h2=[-1 -1 2;-1 2 -1;2 -1 -1];h3=[-1 2 -1;-1 2 -1;-1 2 -1];h4=[2 -1 -1;-1 2 -1;-1 -1 2];J1=imfilter(I,h1);%线段检测J2=imfilter(I,h2);J3=imfilter(I,h3);J4=imfilter(I,h4);J=J1+J2+J3+J4;%4种线段相加figure,subplot(121),imshow(I);subplot(122),imshow(J);（2）微分算子○1Roberts算子的计算公式：采用edge()函数进行图像的边缘检测。
Roberts算子进行图像的边缘检测：close all; clear all;clc;I=imread('rice.png');I=im2double(I);%Roberts算法进行边缘检测[J,thresh]=edge(I,'roberts',35/255);figure,subplot(121),imshow(I);subplot(122),imshow(J);○2Prewitt算子对于复杂的图像，Roberts算子不能较好的得到图像的边缘，而需要采用更加复杂的3*3的算子，Prewittd算子如下，这两个分别表示图像的水平梯度和垂直梯度。
close all; clear all;clc;I=imread('cameraman.tif');I=im2double(I);%Prewitt算子进行边缘检测[J,thresh]=edge(I,'prewitt',[ ],'both');figure,subplot(121),imshow(I);subplot(122),imshow(J);○3Sobel算子Sobel算子模板：采用Sobel算子进行图像的水平边缘检测：close all; clear all;clc;I=imread('gantrycrane.png');I=rgb2gray(I);I=im2double(I);%Sobel算子进行边缘检测[J,thresh]=edge(I,'sobel',[ ],'horizontal');figure,subplot(121),imshow(I);subplot(122),imshow(J);（3） Canny算子Canny算子具有低误码率、高定位精度和抑制虚假边缘等优点。
close all; clear all;clc;I=imread('rice.png');I=im2double(I);J=imnoise(I,'gaussian',0,0.01);%添加高斯噪声[K,thresh]=edge(J,'canny');%Canny算子检测边缘figure,subplot(121),imshow(J);subplot(122),imshow(K);（4） LOG算子拉普拉斯（Laplacian）算子是一种不依赖于边缘方向的二阶微分算子，它是标量而不是矢量，具有旋转不变的性质，在图像处理中经常被用来提取图像的边缘，表达式为：首先用Gaussian函数对图像进行平滑，然后采用Laplacian算子根据二阶导数过零点来检测图像边缘，称为LOG算子。
优点：边界定位精度高，抗干扰能力强，连续性好等。
close all; clear all;clc;I=imread('cameraman.tif');I=im2double(I);J=imnoise(I,'gaussian',0,0.005);%添加高斯噪声[K,thresh]=edge(J,'log',[ ],2.3);%LOG算子检测边缘figure,subplot(121),imshow(J);subplot(122),imshow(K);2.阈值分割技术阈值分割技术关键在于寻找合适的阈值，通常根据图像的直方图来选取。
（1）全局阈值整个图像中只使用一个阈值，图像分为两个区域，目标对象（黑色）和背景对象（白色），全局阈值将整个图像的灰度阈值设置为常数。
对于物体和北京比较明显的图像，其灰度值直方图为双峰形状，可以选择良峰之间的波谷对应的像素值作为全局阈值，将图像分割为目标对象和背景，公式为：x y为分割后的图像，T为全(,)f x y为点（x,y）的像素值，g(,)局阈值。
采用全局阈值对图像进行分割：close all;clear all; clc;I=imread('rice.png');J=I>120;%图像分割，阈值分割为120[width,height]=size(I);for i=1:widthfor j=1:heightif (I(i,j)>130)%图像分割，阈值分割为130K(i,j)=1;elseK(i,j)=0;endendendfigure,subplot(121),imshow(J);subplot(122),imshow(K);采用函数im2bw()进行彩色图像分割：close all;clear all;clc;[X,map]=imread('trees.tif');J=ind2gray(X,map);K=im2bw(X,map,0.4);%图像分割figure,subplot(121),imshow(J);subplot(122),imshow(K);（2） Otsu阈值分割基本原理：以最佳阈值将图像的灰度值分割为两部分，使两部分之间的方差，即具有最大的分离性。
采用Ostu算法进行图像分割，T=graythresh(I)获取阈值，im2bw(I,T)完成分割：close all;clear all;clc;I=imread('coins.png');I=im2double(I);T=graythresh(I);%获取阈值J=im2bw(I,T);%图像分割figure,subplot(121),imshow(I);subplot(122),imshow(J);（3）迭代式阈值分割通过迭代的方法求出分割的最佳阈值，具有一定的适应性，比较有效：（1）设置参数T0,并选择一个初始的估计阈值T1;（2）用阈值T1分割图像。
将图像分成两部分：G1是由灰度值大于T1的像素组成，G2是由灰度值小于或等于T1的像素组成。
（3）计算G1和G2中所有像素的平均值u1和u2，以及新的阈值T2=(u1+u2)/2。
（4）如果|T2-T1|<T0，则退出，T2即为最优阈值；否则，将T2赋值给T1，并重复步骤（2）-（4），直到获取最优阈值。
采用迭代式阈值进行图像分割：close all; clear all;clc;I=imread('cameraman.tif');I=im2double(I);T0=0.01;%设置参数T0T1=(min(I(:))+max(I(:)))/2;r1=find(I>T1);r2=find(I<=T1);T2=(mean(I(r1))+mean(I(r2)))/2;while abs(T2-T1)<T0%迭代求阈值T1=T2;r1=find(I>T1);r2=find(I<=T1);T2=(mean(I(r1))+mean(I(r2)))/2;end;J=im2bw(I,T2);%图像分割figure,subplot(121),imshow(I);subplot(122),imshow(J);3.区域分割技术（1）区域生长法基本思想：将具有相似性质的像素集合起来构成区域。
区域内像素的相似性度量：平均灰度值、纹理、颜色等。
决定区域生长好坏的因素：○1初始种子的选取○2生长规则○3终止条件缺点：时间空间开销大、易造成过度分割——将图像分割为很多区域。
（2）分水岭分割基本思想：将一幅图像看成是一个地形图，灰度值对应地形的高度值，高灰度值对应山峰，低灰度值对应山谷。
水总是朝地势低的地方流动，指导某个局部低洼处，这个低洼处就是盆地。
最终所有的水都会处于不同的盆地，盆地之间的山脊称为分水岭。
分水岭分割是一个自适应的多阈值分割算法，可用函数watershed()实现。
