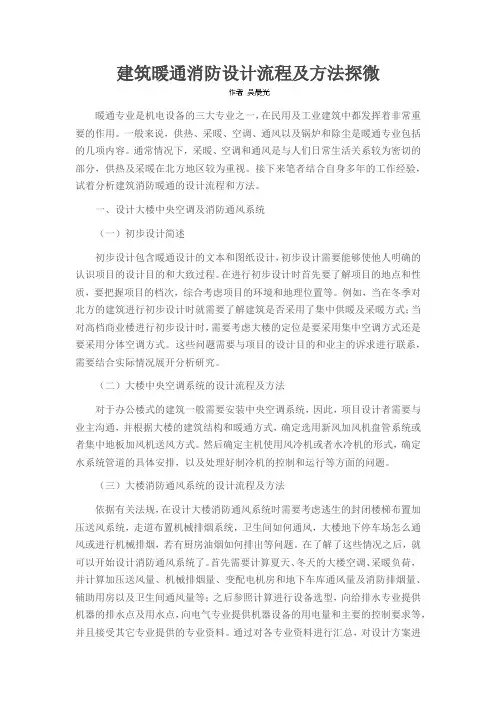

建筑暖通消防设计流程及方法探微
建筑暖通消防设计流程及方法探微暖通专业是机电设备的三大专业之一，在民用及工业建筑中都发挥着非常重要的作用。
一般来说，供热、采暖、空调、通风以及锅炉和除尘是暖通专业包括的几项内容。
通常情况下，采暖、空调和通风是与人们日常生活关系较为密切的部分，供热及采暖在北方地区较为重视。
接下来笔者结合自身多年的工作经验，试着分析建筑消防暖通的设计流程和方法。
一、设计大楼中央空调及消防通风系统（一）初步设计简述初步设计包含暖通设计的文本和图纸设计，初步设计需要能够使他人明确的认识项目的设计目的和大致过程。
在进行初步设计时首先要了解项目的地点和性质，要把握项目的档次，综合考虑项目的环境和地理位置等。
例如，当在冬季对北方的建筑进行初步设计时就需要了解建筑是否采用了集中供暖及采暖方式；当对高档商业楼进行初步设计时，需要考虑大楼的定位是要采用集中空调方式还是要采用分体空调方式。
这些问题需要与项目的设计目的和业主的诉求进行联系，需要结合实际情况展开分析研究。
（二）大楼中央空调系统的设计流程及方法对于办公楼式的建筑一般需要安装中央空调系统，因此，项目设计者需要与业主沟通，并根据大楼的建筑结构和暖通方式，确定选用新风加风机盘管系统或者集中地板加风机送风方式。
然后确定主机使用风冷机或者水冷机的形式，确定水系统管道的具体安排，以及处理好制冷机的控制和运行等方面的问题。
（三）大楼消防通风系统的设计流程及方法依据有关法规，在设计大楼消防通风系统时需要考虑逃生的封闭楼梯布置加压送风系统，走道布置机械排烟系统，卫生间如何通风，大楼地下停车场怎么通风或进行机械排烟，若有厨房油烟如何排出等问题。
在了解了这些情况之后，就可以开始设计消防通风系统了。
首先需要计算夏天、冬天的大楼空调、采暖负荷，并计算加压送风量、机械排烟量、变配电机房和地下车库通风量及消防排烟量、辅助用房以及卫生间通风量等；之后参照计算进行设备选型，向给排水专业提供机器的排水点及用水点，向电气专业提供机器设备的用电量和主要的控制要求等，并且接受其它专业提供的专业资料。
暖通设计与步骤
热源设备（锅炉）
蒸汽和热水 采暖空调，热水为主；温度范围 常压、负压（真空）和承压 常、负压，不必做特殊安全考虑 高温水或蒸汽，承压 燃煤、燃油和燃气、电 燃气：SO2为零，NOx（少63.6%，33%），CO2（
52%，26%），效率（78%，90%）
暖通设计与步骤
冷源设备
暖通设计与步骤
负荷计算
暖通设计与步骤
室内设计参数
GB 50019-2003，《采暖通风与空气调节设计规范》 全国民用建筑工程设计技术措施——暖通空调动力
温度、湿度、风速、舒适度 新风量
◦ 不小于人员所需新风量，以及补偿排风和保持室内正压所 需风量两项中的较大值
◦ 民用建筑人员所需最小新风量按国家现行有关卫生标准确 定，并根据人员的活动和工作性质以及在室内的停留时间 等因素确定
克湿空气累计除霜量为7~20kg、蒸发温度低于-8度 的运行时间小于110h，上海、杭州、武汉等） 京津地区、黄河中下游、长江中下游、中南各省区 水源热泵，地源热泵（机组运行，热量平衡问题）
暖通设计与步骤
冷源设备
蓄冷空调 全负荷和部分负荷 蓄水和蓄冰、共晶盐 外融冰和内融冰
暖通设计与步骤
冷热源 方案选择
暖通设计与步骤
水系统竖向分区
压力因素、失调因素、使用功能因素 压力因素
◦ 承压高，价格高 ◦ 常见设备承压：冷水机组1.0~1.6MPa；末端1.0~1.6MPa；热水
锅炉0.4~1.0MPa，阀门1.6MPa（低压） ◦ 高层建筑空调系统水系统竖向分区：工作压力宜取1.0MPa，
竖向分区高度不超过80m。辐射采暖工作压力不超过0.8MPa 。换热站为热源：1.6MPa，120m ◦ 超过80m，分区：冷热源都放在地下室（不同承压设备）； 中间设置设备层（板换，热3~5度，冷1.5~2度） ◦ 水泵布置方式：压送式、吸入式（阻力，气蚀）
暖通专业各阶段设计流程及关键活动
暖通专业各阶段设计流程及关键活动1.方案设计1.1掌握建筑物的体形特征：如建筑物高度、层数、体形系数、有无大空间、有无明显的内区等；1.2了解建筑物的用途、使用特点、各种功能的使用时间段及建设地区的能源种类；1.3分析建筑物的负荷特点、根据业主对建设标准的定位与现行国家规范，制定相应的暖通空调方案。
包括采暖空调方式、空气处理方法、系统划分、冷热源的类型选择与主机台数的估算。
2.初步设计2.1当建筑方案或建筑（部分或整体）用途与方案有较大出入时，须重新进行上述分析，并修订相关部分的暖通空调方案。
2.2复核建筑材料的热工参数，使之符合有关规范的规定。
2.3空调设计2.3.1确定空调设计参数：室内冬夏季温度，湿度，新风量，人员密度，噪声标准等；2.3.2计算空调负荷，确定空调方式，按区域绘制焓湿图，计算各末端设备的技术参数等；2.3.3确定冷热源参数，空调水系统形式和控制要求；2.3.4初选空调设备、管材及其保温材料；2.3.5注意控制：水系统设置及冷热源的选择是否合理；内区及过渡季的空调设计原则及空气处理过程是否正确；AHU及PAU的过滤器的选型；消声隔振措施是否正确；自控设置是否合理；节能措施是否到位；机房与管井的设置是否合理，有无遗漏等。
2.4采暖设计2.4.1确定室内采暖计算温度；2.4.2计算采暖负荷；2.4.3确定采暖热媒及其设计参数，系统形式及调节与计量方法；2.4.4计算确定换热设备及末端设备的技术参数；2.4.5初选采暖设备、管材及其保温材料，要特别注意各类散热器的承压能力；2.4.6注意控制：负荷计算的正确性；比摩阻的选择是否恰当；系统划分及散热器的选型是否合理。
2.5通风设计2.5.1制定通风方案；2.5.2确定房间换气次数、计算风量，或通过热平衡计算确定消除房间余热所需风量；通过风量平衡计算确定维持房间正（或负）压所需送、排风量，同时拟定通风设备的控制要求等；2.5.3初选通风设备及管材；2.5.4注意控制：进、排风口位置；风量平衡及不同房间空气压差的确定，净化与无菌房间的气流流向是否正确；消声措施；废气排放是否符合当地环保要求；事故排风系统的设置是否准确。
暖通空调设计步骤
暖通空调设计步骤1.确定设计要求：首先要根据建筑的功能、使用要求和环境条件等，确定设计目标，例如所需的室内温度、湿度、新风流量等。
同时，需要还要考虑能源消耗和运行费用等因素。
2.进行暖通负荷计算：根据建筑的热量传递特性，预测建筑在不同季节和不同时段的热负荷。
热负荷计算包括传导、对流和辐射热量的计算，并考虑建筑结构、外墙、屋顶、地板、窗户、门等的传热系数。
此外，还需要考虑室内人员数量、设备热量、光照强度等。
3.确定通风和空调系统类型：根据热负荷计算的结果，确定合适的通风和空调系统类型，例如自然通风、机械通风、中央空调等。
4.设计供暖系统：根据设计要求和当地气候条件，选择适当的供暖方式，例如燃气锅炉、地暖、电暖、热泵等。
还需要设计供暖管道的布置和尺寸，选择适当的散热器类型和规格。
5.设计通风系统：根据建筑的使用要求和建筑物的结构特点，设计合适的通风系统。
通风系统包括新风系统、排气系统和循环风系统等。
需要确定新风量、换气次数和送风方式等参数，并设计通风管道的布置和尺寸。
6.设计空调系统：根据建筑的热负荷和通风需求，设计合适的空调系统。
空调系统包括制冷系统和制热系统。
需要选择适当的空调设备类型和规格，例如制冷机组、风机盘管、末端设备等。
还需要设计空调管道的布置和尺寸。
7.能耗计算：根据设计的暖通空调系统和设备参数，进行能耗计算。
通过能耗计算，可以评估暖通空调系统的能效，并根据能耗结果进行调整和优化。
8.安全和舒适性考虑：在设计过程中，需要考虑安全性和舒适性。
包括避免通风系统和空调系统产生噪音、维护空气质量和湿度等。
9.编制图纸和说明：最后，需要编制暖通空调设计图纸和说明，用以指导施工和安装。
以上是暖通空调设计的一般步骤。
设计过程中需要考虑建筑特点、功能需求、能耗要求等多个因素。
在实际设计中，还需要对相关规范和标准进行研究和应用。
此外，要关注新技术和新材料的应用，提高暖通空调系统的能效和使用寿命。
暖通专业设计步骤
工程类型 步骤 1 2 3 4 5 6 7 8 9 1 2 3 4 5
单体设计 （多层）
单体设计 （高层）
6 7 8 9 1 2 3 4 室外热网 5 设计 6 7 8 9 注：1、暖通空调专业施工图设计文件应包括图纸目录、施工图设计说明、设计图纸、主要 2、施工图设计需建设单位提供，经主管部门批准的初步设计审批意见。 3、需建设单位提供（或本院）提供的设计委托书。 4、需建设单位提供市政资料。
备注
主要设备表、计算书。
暖通专业设计步骤
设计内容 时间 接收建筑科总平面布置、平面、立面、剖面施工图及节能备案表 （建筑部分）。确定本专业设计方案。 计算热负荷。 布置各房间散热器位置及大小。 绘制各层散热器平面图。 计算管径大小、确定采暖入口位置及标高，给建筑、结构、电气 提资料。 绘制采暖系统图及管井大样图。 编制暖通设计施工说明。 编制图纸目录，等待出图。 出图后各专业会签、及本科室审核最后送张总。 接收建筑科总平面布置、平面、立面、剖面施工图及节能备案表 （建筑部分）。确定本专业设计方案。 计算热负荷及排烟加压风量。 布置各房间散热器位置及大小，选加压、排烟风机。 绘制各层散热器平面图。 计算管径、风口大小、确定采暖入口位置及标高，给建筑、结构 、电气提资料。 绘制采暖系统图、管井及风机安装大样图。 编制暖通设计施工说明。 编制图纸目录，等待出图。 出图后各专业会签、及本科室审核最后送张总。 接收建筑科总平面图、竖向图。建设单位提供市政资料。 确定各单体热负荷大小、在总图中标注热力入口位置。 与水电管网协调，绘制管网路由。 计算管网管径，画出热力管网平面图。 计算并布置固定支架及补偿器。 画出各热力管井大样图，给结构提资料。 编制热力设计施工说明。 编制图纸目录出图。 出图后各专业会签、及本科室审核最后送张总。 空调专业施工图设计文件应包括图纸目录、施工图设计说明、设计图纸、主要设备表、计算书。 图设计需建设单位提供，经主管部门批准的初步设计审批意见。 设单位提供（或本院）提供的设计委托书。 设单位提供市政资料。
暖通空调系统设计全过程
暖通空调系统设计全过程空调系统设计的基本设计步骤及其基本主要设计程序可参阅:第1步：熟悉设计建筑物的原始设计资料包括：建设方提供更多的文件、建筑用途及其工艺督促、设计任务书、建筑作业图等。
第2步：资料调研包括：查阅若干设计资料(手册、规范、标准、措施等)、收集相关设备与材料的产品。
第3步：确定室内外设计气象参数根据设计者建筑物所处地区，查取室外空气冬、夏季气象概念设计参数；根据设计装配建筑物的使用功能，确定室内空气冬、夏季设计参数。
第4步：确定设计建筑物的建筑热工参数及其他参数根据建筑物的外围护结构的构成，计算外墙、屋面、外门、外窗的传热系数等参数；根据建筑物的内外围护结构的构成，计算内墙、楼板、外门、外窗的传热系数等参数；根据建筑物的使用功能，确定在室人员数量、灯光负荷、设备负荷、工作时间段等参数。
第5步：空调热、湿负荷计算计算设计建筑物在最不利条件下的空调热、湿负荷(余热、余湿)；实施建筑节能方案比较，确定合理的空调热、湿负荷。
第6步：确定最佳冷气空调方案通过技术经济比较，选择并适合确定合适所设计建筑物的空调系统方式、冷热源方式、以及空调系统控制方式。
第7步：送风量与气流组织计算根据计算的空调热、湿负荷以及冷却系统温差，确定冬、今年夏天送风状态和送风量；根据设计建筑物的工作环境要求，计算定出最小新风量；根据空调方式及计算结果的送、回风量，确定送、回风口形式，布置送、回风口，进行气流组织设计。
第8步：空调水、风系统设计布置空调风管道，进行风道系统的水力计算，确定管径、阻力等；布置空调水管道，进行水管路子系统通过的水力计算，确定管径、阻力等。
第9步：主要空调设备的设计选型根据空调系统水气的空气处理融资方案，并结合i—d图，进行空调设备选型设计计算；确定空气处理设备的容量(热负荷)及送风量，确定表面式换热器的结构形式及其热工参数；根据风道系统的水力计算，确定风机的流量、风压及型号。
第10步：防、排烟系统设计第11步：冷、热源机房设计根据空气处理设备的容量，确定冷源(制冷机)或热源(锅炉)的容量及型号；根据管路系统内的水力计算，确定水泵的流量、扬程及型号。
暖通工作流程
暖通工作流程暖通工作流程的基本流程包括：制定设计任务书→获取项目资料→确定房间使用情况→初步确定暖通系统方案→设计计算→初步选型→方案优化→编制设计方案→进行系统施工图设计→编制技术规范和施工图纸→编制安装技术措施和安装标准→施工现场质量检验→系统调试和验收→技术交底和保养管理。
1. 制定设计任务书设计任务书是暖通工作的基础性文件，主要内容包括客户要求、设计要求、工程使用条件、设计范围、任务书编制单位与编制人员等信息。
2. 获取项目资料获取项目资料是确定暖通工作方案的必要步骤，主要包括项目地理位置、建筑方案、消防、通讯、电气等设计文件。
3. 确定房间使用情况在决定暖通系统的种类、布局和选型之前，需要根据室内房间的使用情况进行系统布置的方案设计，如房间面积、用途、高度、设计温度等。
4. 初步确定暖通系统方案初步确定暖通系统方案包括确定设备类型和安装位置、确定管道和风管尺寸和走向、确定控制系统和管道阀门等。
5. 设计计算设计计算是指在现有的环境参数和使用要求下进行系统参数和定额计算，如系统流量、压降、负荷平衡等。
6. 初步选型根据前期的计算和分析，初步选型包括选定控制设备、汇合管、散热器、高效风机、风管、阀门、泵等设备和构件。
7. 方案优化在初步选型的基础上，进行方案优化，调整设备的型号、数量、排布，使之满足运行效率、质量和成本之间的最优化平衡。
8. 编制设计方案根据确定的暖通系统方案和优化设计方案，编制具体的设计方案，包括申请书、设计说明书、设计图纸和计算书等。
9. 进行系统施工图设计在设计方案的基础上，进行深化和细化的施工图设计，绘制管道、风管图，设计布线和安装位置等。
10. 编制技术规范和施工图纸按照相关标准和规范制定技术规范和施工图纸，包括管道安装、风管安装、设备安装等建设方案。
11. 编制安装技术措施和安装标准编制安装技术措施和安装标准，明确管道、风管等的安装时序，定期检查施工进度及质量，确保施工过程的质量与速度。
暖通设计流程
一、方案设计阶段方案设计阶段主要是建筑设计方案优选、暖通空调专业进行配合设计。
1. 主机房位置：在建筑方案设计过程中，暖通专业根据建筑设计方案内容和规模，初步考虑冷、热源方案，粗略估算冷、热负荷和冷热水机组数量，计算冷水机房和热水机房及其辅助设备布置所需要的面积，冷却塔布置所需面积，配合建筑专业确定冷水机机房、热水机组房、冷却塔的位置和建筑面积。
2. 确定管井位置：根据建筑布置和使用功能，初步考虑系统划分，委托建筑设计专业在适合位置设计管道井(包括有冷水、冷却水、凝结水、新风井等) ，并确定管井大小。
3. 防、排烟风井位置：根据建筑专业平面布置，确定需要设置防排烟的位置，要求建筑在合适的地方留出机械加压送风和机械排烟的竖风道或风道井。
4. 估算本工程暖通专业总用电功率、用水量，并提供给相关专业，以便进行设计工作。
二、初步设计1. 根据建筑专业提供的建筑平、剖面面和文字资料以及其它专业提出的设计任务资料详细了解房间使用功能、使用特点和对暖通专业设计所提出的要求。
2. 冷、热负荷计算以空调房间为单元，确定空调室内空气设计参数，计算房间空调冷、热负荷，内容包括:建筑传热量、人体散热量、照明散热量、设备散热量及新风负荷。
3. 水系统设计a. 根据建筑总高度和设备的承压能力确定水系统是否需要进行坚向分区，对水系统进行水压分布分析，确定膨胀水箱设置位置，冷水泵方式。
b. 担据房间的功能、空调使用时间、使用性质且特点，确定水系统供水区域划分。
c. 确定水系统形式，直双管或四管、水平式或垂直式、同程式或异程式。
d. 确定供、回水温度。
e. 确定供水方式：变流量或定流量;一级泵或二级泵系统。
f. 水系统控制方式。
4. 新风系统设计a. 按标准和要求确定新风量、新风处理终状态参数。
b. 新风系统的划分和组成。
c. 新风系统风量、阻力计算，选择新风机组。
5. 排风系统设计6. 空气处理设备的计算和选择a. 根据空调I房间特点和使用要求且安装条件确定空气处理类型;如风机盘管、风柜、组合式空调器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鉴于设备专业在建筑设计中的一些特点，结合本公司实际，对暖通专业的工作流程及相关事项进行分析归纳。
一.建筑图纸未出，方案讨论阶段
根据工程初步方案，收集工程相关信息，包括：工程所在地区、区域；建筑物使用功能、高度、防火等级；建筑面积与工程大体费用；是否有市政热网接入及热网参数等等。
通过收集信息，初步研究暖通空调方案，包括：冷热源的选择；末端设备的选择；通风方式；防火排烟措施等。
必要时，应将结果整理，交与相关专业参考讨论。
将方案与甲方交流，最终确定采暖与制冷的方式。
二.出方案底图，开始设计阶段
根据建筑方案图，开会讨论并提出条件，包括：制冷机房的大小、冷热水管线的敷设问题、空调机房的位置、风管的布置、设备的大小、功率和重量等等。
各专业相协调后，结合甲方要求，开始设计。
设计流程：
1、估算负荷来划分出本专业的机房位置。
制冷站、换热站、锅炉房、空调机房、新风机房、冷却塔的位置及面积。
2、负荷的详细计算。
3、选择制冷设备，画制冷、供热的原理图。
大致布置冷热源的机房。
4、根据房间负荷，选择末端。
如果是空调，先画风系统平面。
5、水力计算，根据水力计算结果画水系统平面，标注相应的管径。
6、根据水力计算结果，选择最适合的水泵，布置好机房。
7、画相应的系统图，大样图与剖面图出来。
如果选择散热器采暖，根据实际情况，选择热源。
包括：锅炉房，直接接市政热网，换热站换热等。
总之，各个工程情况不尽相同，须根据具体工程做出合理设计。
三.出施工图，设计深化阶段
设计过程中，时刻保持与各专业的联系，及时对出现的问题进行协调应对，在保证暖通设计质量的前提下，尽量协调其他专业的设计。
设计说明与施工说明应对设计意图做出明确的解释说明，不得与设计图纸有出入。
根据变更，及时对设计进行调整，标明变更内容。
四.设计完成，收尾阶段
对图面细节进行细致处理，包括：字号、字高、涂层颜色、线宽、图框、会签栏、打印效果等等。
