通信电子技术电子3.6 测试
模拟电子技术第三章3.6 典型习题
第三章半导体二极管及其基本电路一、写出图T1所示各电路的输出电压值，设二极管导通电压U D＝0.7V。
图T1解：U O1≈1.3V，U O2＝0，U O3≈－1.3V，U O4≈2V，U O5≈1.3V，U O6≈－2V。
二、已知稳压管的稳压值U Z＝6V，稳定电流的最小值I Z m i n＝5mA。
求图T2所示电路中U O1和U O2各为多少伏。
图T2解：U O1＝6V，U O2＝5V。
三、能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.5V 时，管子会因电流过大而烧坏。
四、电路如图T3所示，已知u i＝10sinωt(v)，试画出u i与u O的波形。
设二极管正向导通电压可忽略不计。
图T3 解图T3 解：u i 和u o 的波形如解图T3所示。
五、 电路如图T4所示，已知u i ＝5sin ωt (V)，二极管导通电压U D ＝0.7V 。
试画出u i 与u O 的波形，并标出幅值。
图T4 解图T4 解：波形如解图T4所示。
六、 电路如图T5（a ）所示，其输入电压u I 1和u I 2的波形如图（b ）所示，二极管导通电压U D ＝0.7V 。
试画出输出电压u O 的波形，并标出幅值。
图T5解：uO 的波形如解图T5所示。
解图T5七、 电路如图T6所示，二极管导通电压U D ＝0.7V ，常温下U T ≈26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流有效值为多少？解：二极管的直流电流 I D ＝（V －U D ）/R ＝2.6mA 其动态电阻 r D ≈U T /I D ＝10Ω 故动态电流有效值 I d ＝U i /r D ≈1mA图T6八、现有两只稳压管，它们的稳定电压分别为6V和8V，正向导通电压为0.7V。
试问：（1）若将它们串联相接，则可得到几种稳压值？各为多少？（2）若将它们并联相接，则又可得到几种稳压值？各为多少？解：（1）两只稳压管串联时可得1.4V、6.7V、8.7V和14V等四种稳压值。
电子技术基础(于宝明)第三章 习题答案
第三章习题3.1 为什么JFET的输入电阻比BJT高得多？答：结型场效应管输入极的PN结GS结始终是处于反偏状态，PN结反偏时耗尽层加宽、结电阻增大。
BJT管输入极的PN结BE结始终是处于正偏状态，PN结正偏时耗尽层变窄，结电阻减小。
3.2 JEFT的栅极与沟道间的PN结在一般作为放大器件工作时，能用正向偏置吗？BJT的发射结呢？答：JEFT的栅极与沟道间的PN结在一般作为放大器件工作时，不可以用正向偏置。
因为当JFET正偏时，其PN结都处于正偏状态，沟道两侧的耗尽层消失，对DS沟道失去了控制作用。
所以失去放大作用。
3.3 图所示符号各表示哪种沟道的JEFT？其箭头方向代表什么？答：图(a)为N沟道，(b)为P沟道场效应管。
其箭头方向代表正偏方向3.4 试由图所示输出特性曲线判断它们各代表何种器件，如是JFET管，请说明它属于何种沟道。
答：（a）BJT晶体管。
（b）N沟道场效应管（c）P沟道场效应管3.5 试分别画出N沟道和P沟道JEFT的输出特性和转移特性曲线示意图，并在特性曲线中标出i D、u DS、u GS、I DSS和U p等参数，说明u DS、u GS和U p在两种沟道JETF中的极性。
答：（a）N沟道场效应管U DS>0V 、U GS<0V 。
（b）P沟道场效应管U DS <0V 、U GS>0V 。
3.6 为什么MOSFET的输入电阻比JEFT高？答：MOSFET的输入部分是绝缘的，所以栅极没有电流。
而JEFT的输入部分是反偏的。
在一定温度下由于本征激发的作用，在半导体内还会产生电子、空穴对，反向漏电流虽然很小，但是还是存在的。
所以MOSFET的输入电阻比JEFT高。
3.7判断工作区域a）恒流，b）恒流c）恒流d）可变电阻3.8 FET有许多类型，它们的输出特性及转移特性各不相同，试总结出判断类型及电压极性的规律。
答：N沟道：结型U GS<0V，U P<0V。
电力电子技术-第3章 3.6-8大功率可控整流电路(1)-415
ud 1
ua
ub
uc
O
t
ia
1 2
Id
1 6
Id
udO2
uc'
ua'
ub'
uc'
t
O ia'
O
2020/8/17
1 2
Id
1 6
Id
t
双反星形电路，
=0时两组整流
t 电压、电流波形
电力电子技术
➢ 接平衡电抗器的原因：
太原工业学院自动化系
• 两个直流电源并联时，只有当电压平均值和瞬时值均相 等时，才能使负载均流。
2020/8/17
电力电子技术
太原工业学院自动化系
➢ 双反星形电路中如不接平衡电抗器，即成为六相半 波整流电路/三相双半波整流电路：
2020/8/17
电力电子技术
2020/8/17
太原工业学院自动化系
•某 一 时 刻 只 能 有 一 个 晶闸管导电，哪一相电 压高该相上的管子导通； 其余五管均阻断，每管 最 大 导 通 角 为 60o ， 平 均电流为Id /6。
Id
VT32 VT31 VT22 VT21 VT12 VT11 VT34 VT33 VT24 VT23 VT14 VT13
u2 i
u2
u2
Ⅰ
L Ⅱ ud
负 载 Ⅲ
ud
O
i
Id
2Id
+
b)
c)
a)
单相串联3重联结电路及顺序控制时的波形
➢ 从电流i的波形可以看出，虽然波形并未改善，但其
基波分量比电压的滞后少，因而位移因数高，从而提高
3.6 大功率可控整流电路
通信电子线路课后答案 第六章
6.1 已知普通调幅信号表达式为：AMu =20(1+0.6cos2π⨯2000t-0.4cos2π⨯5000t+0.3cos2π⨯7000t )cos2π⨯610tV1）试写出此调幅信号所包括的频率分量及其振幅 2）画此调幅信号的频谱图，写出带宽3）求出此调幅信号的总功率，边带功率，载功率以及功率利用率；（设负载为1Ω）载波：20cos2π610t 振幅：20V 频率：f f=1000Z KH各边频分量；为载波频率搬运的边频分量幅值为cm U Ma/2，边频为载波∴100Z KH ,998Z KH 分量6V1005Z KH ,995Z KH 分量4v 1007Z KH ,993Z KH 分量 3v 1000Z KH 分量为20v B=(1007-993) Z KH =14Z KH载频分量产生的平均功率为C P =2cm U /2R=200W边带功率：SB P =(a cm M U )2/2R ⇒ 1SB P =[(0.6/2)⨯20]2/2=182SB P =[(0.4/2)⨯20]2=8 3SB P =[(0.3/2)⨯20]2=4.5∴ SB P =1SB P +2SB P +3SB P =30.5W两边频之和为 2⨯30.5=61W∴ av P =C P +2SB P =200+61=261W功率利用率 η=2SB P /av P =（61/261）⨯100%=23.4%6.2 已知单频普通调幅信号的最大振幅为12V ，最小振幅为4V ，试求其中载波振幅和边频振幅各是多少？调幅指数a M 又是多少？a M =（max U -min c U ）/(max U +min c U )=1/2又 a M =（max U -cm U ）/cm U ∴ 1/2=(12-cm U )/cm Ucm U =8V 边频振幅＝cm U a M /2=1/2⨯8⨯1/2=2V6.3 左图，载波输出功率为50W ，平均调幅指数为0.4，集电极平均效率为50%，求直流电源提供的平均功率D P 、调制信号产生的交流功率P Ω和总输入平均功率av P .η=50/D P ∴ D P =50/50%=100W P Ω=2a M D P /2=1/2⨯0.16⨯100=8W电源总功率：D P +P Ω=108W ∴ av P =c j (D P +P Ω)=54Wa M CCO U 是调制信号平均振幅。

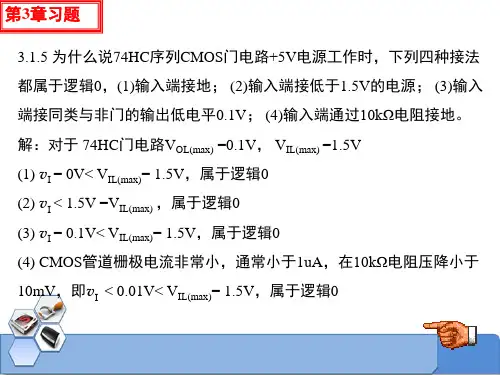

电子技术基础数字部分第五版康华光第3章习题
sap基础知识SAP，这三个字母在企业管理的世界里可真是如雷贯耳啊！我要是跟你说这就像企业管理领域里的魔法咒语，你可别觉得我在瞎忽悠。
我有个朋友小李，在一家中型企业工作。
他们公司之前那管理啊，乱得像一团麻。
订单处理、库存管理、财务核算，每个环节都像是各自为政的小王国，信息不流通，数据不准确，整个公司就像一辆到处掉零件的破车，摇摇晃晃地往前走。
有一天，公司决定引入SAP系统。
刚开始的时候，大家都有点懵，这SAP到底是个啥玩意儿呢？就好像突然给你一个超级复杂的魔方，你都不知道从哪儿下手。
那我就先来给你讲讲SAP的大概吧。
SAP就像是一个超级大管家，它把企业的各个业务板块，什么采购、销售、生产、财务等等，全都整合到一个大平台上。
这就好比把散落在各个角落的珍珠，用一根线串起来，变成一条漂亮的珍珠项链。
在这个平台上，数据就像血液一样在各个部门之间流淌。
比如说销售部门接到一个订单，这个订单信息就会自动传到生产部门、采购部门和财务部门。
生产部门就知道要生产多少产品，采购部门知道要采购多少原材料，财务部门也能马上算出这个订单的成本和利润预期。
多神奇啊！这就不像以前，每个部门都得自己去收集信息，还容易出错。
你能想象如果人的身体里血液不流通，各个器官都各自为政，那人还能健康吗？企业也是一样的道理啊。
再说说SAP系统里的模块吧。
就像盖房子有不同的房间一样，SAP 也有好多模块。
拿财务模块来说，这可是企业的钱袋子管家。
财务人员通过这个模块可以轻松地做会计核算、编制财务报表、管理预算等等。
我有次去小李公司，听到财务老张在那感叹：“哎呀，这SAP的财务模块可真是救了我的老命啊！以前每个月做报表都得加班加点，还老出错。
现在呢，点几下鼠标，数据就准确地出来了。
这就好比以前我是在黑暗里摸索着算账，现在是在大太阳底下数钱，清楚得很呢！”还有生产模块呢。
这个模块对于制造企业来说那可是心脏啊。
它可以安排生产计划、管理物料需求、监控生产流程。
电气工程师-专业基础(供配电)-数字电子技术-3.6时序逻辑电路
电气工程师-专业基础（供配电）-数字电子技术-3.6时序逻辑电路[单选题]1.采用中规模加法计数器74LS161构成的计数器电路如图3-6-1所示，该电路的进制为()。
[2017年真（江南博哥）题]图3-6-1A.十一进制B.十二进制C.八进制D.七进制正确答案：B参考解析：74LS161为集成计数器，利用其异步清零功能（即CR＝0时置零）实现十二进制计数功能，主循环过程如图3-6-2所示。
图3-6-2由图3-6-2可知，74LS161从0000状态（置零状态）开始计数，当输入第12个CP脉冲（上升沿）时，输出Q D Q C Q B Q A＝1100，，此时异步清零低电平动作，计数器返回0000状态重新开始计数，因此为十二位进制计数器。
[单选题]2.如图3-6-3所示异步时序电路，该电路的逻辑功能为()。
[2018年真题]图3-6-3A.八进制加法计数器B.八进制减法计数器C.五进制加法计数器D.五进制减法计数器正确答案：C参考解析：JK触发器的特征方程为：可知：故可列真值表如表3-6-1。
由真值表可知，此电路完成了5种状态的循环转换，为五进制加法计数器。
表3-6-1[单选题]3.图3-6-4所示电路中，对于A、B、和D的波形，触发器FF0和FF1输出端Q0、Q1的波形是()。
[2018年真题]图3-6-4 A.B.C.D.正确答案：B参考解析：D触发器的特征方程为：Q n＋1＝D，则Q0np>＝D，由A脉冲的上升沿触发。
JK触发器的特征方程为：则由B脉冲的下降沿触发，即为B项。
[单选题]4.图示3-6-5电路的逻辑功能为()。
[2014年真题]图3-6-5A.异步8进制计数器B.异步7进制计数器C.异步6进制计数器D.异步5进制计数器正确答案：D参考解析：解题步骤如下：①分析电路组成。
该电路是由三个下降沿触发的JK触发器组成的电路。
由于触发器1的时钟信号为触发器0的输出，故为异步时序逻辑电路。
电子技术试题及答案
电子技术基础参考答案题号一二三四得分得分一、填空题1、电子电路中的信号可以分为两类，一类是在时间和幅度上都是连续的信号，称为模拟信号；另一类在时间和幅度上都是离散的信号，称为_数字信号( 脉冲信号) _______。
2、晶体二极管具有单向导电特性。
3、半导体是导电能力介于导体和绝缘体之间的物质，它具有 _热敏性，杂敏性，光敏性等特殊性质，利用这些性质可以制造出各种具有不同性能的半导体器件。
4、共集电极放大电路又称射极输出器，它的电压放大倍数接近于 1 ，输出信号与输入信号同相，输入电阻大，输出电阻小。
5、若在放大电路中引入电压串联负反馈，则可以稳定输出电压，并使输入电阻增大。
6、单管共射极放大器，当工作点 Q 选择较低时，易出现截止失真。
7、8421BCD 码 10000111.0011 对应的十进制数为__87.3____。
8、逻辑函数的表示方法通常有四种，分别为真值表、 _逻辑函数表达式(表达式)_、逻辑电路图 (逻辑图)和卡诺图。
9、常用的集成组合逻辑电路器件有编码器、译码器、__数据选择器_、数据分配器、加法器等。
10、当变量 A、B、C 分别为 1、0、0 时， (A+B+C)AB= O 。
11 、TTL 或非门多余输入端的处理方法是接低平，接地，与其他引脚连在一起。
12、当多个三态门的输出端连在一条总线上时，应注意任何时刻只能有一个门电路处于工作态。
13、在组合逻辑电路中，当输入信号改变状态时，输出端可能出现虚假过渡干扰脉冲的现象称为竞争冒险。
14、将数字信号转换为模拟信号，应选用 D / A 转换器。
15 、A/D 转换的过程可分为采样、保持、量化、编码 4 个步骤。
16 、A/D 转换器两个最重要的指标是分辨率和转换速度。
17 、能完成两个一位二进制数相加，并考虑到低位进位的器件称为全加。
器18、实现将公共数据上的数字信号按要求分配到不同电路中去的电路叫数据分配器19 、OC 门在使用时输出端应接上拉电阻和电源。
实验3.6 光纤光学基础实验
实验人：刘颖，合作人：彭梦然（中山医学院，临床八年2012级物理班，学号12980082）2014年4月13日摘要：本实验主要通过测量、对比直接耦合与加上聚焦透镜后光纤耦合两者不同的光纤耦合效率η来了解光纤端面耦合方法的区别，并尝试了解光纤端面制备方法；同时，通过测量并计算多模光纤的数值孔径进一步了解光纤性质。
最后，通过对光纤压力、温度传感器的工作性质进行定量分析，了解光纤传感器的工作原理以及光纤在实际生活中的应用。
关键词：光纤耦合效率 数值孔径 光纤传感器一. 引言光纤（即光导纤维，optical fiber ）是20世纪70年代发展起来的一种新型光电子材料，最初用于通信，70年代末用于传感技术。
普通光纤由高纯度石英玻璃在高温下拉制而成，有传输损耗低、频带宽、纤径小、重量轻、抗干扰性好、耐腐蚀、耐高温等优点。
本实验通过光纤端面处理、光纤耦合系数、数值孔径的测量、光纤传感器等实验，了解光纤传播的基本特性，学习光纤光学的基础知识。
二．实验方法和装置【实验原理】 1. 光纤的传播模式光波在光纤中的传播，主要是交变的电场和磁场在光纤中向前传播。
电磁场的各种不同分布形式，称为“模式”（mode ）。
任何在光纤中传输的光波必须满足在纤芯和包层界面上应用 M axwell 波动方程的边界条件，其结果是，光纤中的光波只能形成独特的一个或多个模式。
单模光纤是只能传输一种模式的光纤，在光纤的横截面上只存在一种电磁场分布模式；而多模光纤能传输多个模式，在光纤横截面上允许多个电磁场分布模式同时存在。
2. 光纤的数值孔径在均匀折射率光纤中，光是依靠在纤芯和包层两种介质分界面上的全反射向前传播的。
射入光纤的光线有两种，一种是穿过光纤纤芯轴线的光线，叫子午光线，如图 3.6. 3（a ）所示，子午光线在光纤内沿锯齿形的折线前进。
另一种是弧矢光线，不穿过纤芯的轴线，如图 3.6. 3（b ）所示，从光纤的横剖面上看，弧矢光线的传播轨迹呈多边形折线状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.6 单元测试
1．填空
（1）反馈振荡器的平衡条件是＿＿＿＿，起振条件是＿＿＿＿，稳定条件是＿＿＿＿。
（2）反馈振荡器必须具有＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿四个基本组成部分
（3）电容三端式振荡器与电感三端式振荡器比较，其优点是＿＿＿＿＿＿＿＿＿＿。
（4）克拉泼振荡电路的优点是＿＿＿＿＿＿＿＿＿＿，缺点是＿＿＿＿＿＿＿＿＿＿。
（5）西勒电路的优点是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（6）晶体振荡器频率稳定度高的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（7）串联型晶振中的晶体在电路中呈现＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（8）并联型晶振中的晶体在电路中呈现＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（9）文氏振荡器的优点是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2．简答
（1）反馈振荡器由哪几部分组成？它们各起什么作用？
（2）振荡器起振后幅度不会无限制增大的原因是什么？
（3）振荡条件的有什么物理意义？
3．综合题
（1）试画出具有下列特点的晶体振荡器的实用电路：
1)采用NPN型晶体管；
2)晶体作为电感元件；
3)正极接地的直流电源供电；
4)晶体管c-e间为LC并联谐振回路；
5)发射极交流接地。
（2）为了满足下列电路起振的相位条件，给图3-27 中互感耦合线圈标注正确的同名端。
并说明各电路的名称。
图3-27 单元测试――同名端标注
（3）试从振荡器的相位条件出发，判断下列高频等效电路中，哪些可能，哪些不可能振荡？能振荡的线路属于哪种电路？
图3-28 单元测试――振荡条件判断
（4）图3-29所示为LC 振荡器：（l ）试说明振荡电路各元件的作用；(2)若当电感 1.5L H μ=要使振荡频率为49 . 5MHz ，则4C 应调到何值？
图3-29 单元测试――LC 振荡器
（5）若晶体的参数为q L =19.5H , q C = 0.0002lPF , o C = 5PF , q r ＝110Ω 。
( l ）求串联谐振频率q f ；( 2 ）并联谐振频率p f 与q f 相差多少？( 3 ）求晶体的品质因数q Q 和等效并联谐振电阻q R 。
（6）图3-30所示是实用晶体振荡线路，试画出它们的高频等效电路，并指出它们是哪一种振荡器。
图(a)的4.7μH 电感在线路中起什么作用？
图3-30 单元测试――晶体振荡器 4．实作题：选择一个LC 振荡器或晶体振荡器实际电路，要求采用NPN 型晶体管，直流电源为9V ，振荡频率在500kHz ～2MHz 之间。
画出实验电路，写出操作步骤，测试振荡信号，并分析实验结果是否正常。
