TYPE-C接口EMC设计
强大的TYPE-C方案，简洁有效的EMC对策
深圳韬略科技
一、USB TYPE-C简介
随着苹果公司4月份New MacBook的发布，支持正反插的USB TYPE-C瞬间名满全世界；随后联想、小米等知名企业纷纷推出USB TYPE-C方案的新产品，USB TYPE-C方案正式走向了新产品应用的热潮；
USB TYPE-C的亮点在于更加纤薄的设计、更快的传输速度（最高10Gbps）以及更强悍的电力传输（最高100W），但是高达10GBPS的传输速度必然导致端口的辐射超标严重；而功率大、速度快特征对端口防护器件有了更高要求；如何有效、简洁的做出性价比高的方案便成了硬件工程师的难题。
本文从辐射发射和抗扰度两个方面为大家提供性价比高的EMC解决方案，希望对大家有所帮助。
二、TYPE-C脚位定义
脚位说明：
数据传输主要有TX/RX两组差分信号，CC1和CC2是两个关键引脚，作用很多：探测连接，区分正反面，区分DFP和UFP，也就是主从配置Vbus，有USB Type-C和USB Power Delivery两种模式。
配置Vconn，当线缆里有芯片的时候，一个cc传输信号，一个cc 变成供电Vconn。
配置其他模式，如接音频配件时，Dp，Pcie时电源和地都有4个。
三、TYPE-C的EMC问题点
1、高达10GBPS的传输速度必然导致端口的辐射超标严重；
2、TYPE-C电压范围广、功率大、速度快特征对端口防护器件有了更高要求；
四、处理措施
（一)、TYPE-C的EMI问题；
问题点：高速数据交换时产生的共模辐射，例如240MHZ、480MHZ、720MHZ等；
措施：在差分线上增加43R共模滤波器;
数据对比：
说明：增加共模滤波器后，480MHZ下降明显；
（二）、TYPE-C的ESD问题；
问题点：对TYPE-C端口进行静电放电时，会导致系统死机或数据交换中断；
措施：在差分线上增加0.4PF的TVS排；
说明：在信号线上增加TVS，能有效抑制静电对系统的影响。
（三)、TYPE-C的EMC问题处理；
处理：在差分线上增加带静电防护的共模滤波器
说明：带静电防护的共模滤波器能最大限度的节省PCB的有限空间，便于优化走线，提升EMC性能。
五、PCB layout注意事项
（一）差分对走线要求
1、差分线上不应加磁珠或者电容等滤波措施,否则会严重影响差分线的阻抗。
2、差分信号线要求至少紧邻一个地平面，两侧都紧邻地平面最好。
3、保持USB2.O差分线下端地层完整性,如果分割差分线下端的地层,会造成差分线阻抗的不连续性，并会增加外部噪声对差分线的影响。
4、在差分线的布线过程中,应避免在差分线上放置过孔(via),过孔会造成差分线阻抗失调。
如果必须要通过放置过孔才能完成差分线的布线,那么应尽量使用小尺寸的过孔,并保持差分线在一个信号层上。
5、保证差分线的线间距在走线过程中的一致性，差分线要尽量等长，如果两根线长度相差较大时，可以绘制蛇行线增加短线长度。
6、在绘制差分线的过程中，使用45°弯角或圆弧弯角来代替90°弯角，并尽量在差
分线周围的150mil范围内不要走其他的信号线，特别是边沿比较陡峭的数字信号
线更加要注意其走线不能影响差分线。
（二）在绘制电源线、信号地和保护地时，应注意以下几点：
1、插座的1、
2、
3、4 脚应在信号地的包围范围内，而不是在保护地的包围范
围内。
2、差分信号线和其他信号线在走线的时候不应与保护地层出现交叠。
3、电源层和信号地层在覆铜的时候要注意不应与保护地层出现交叠。
4、电源层要比信号地层内缩20H，H为电源层与信号地层之间的距离。
5、如果差分线所在层的信号地需要大面积覆铜，注意信号地与差分线之间要保
证35mil以上的间距，以免覆铜后降低差分线的阻抗。
6、在其他信号层可以放置一些具有信号地属性的过孔，增加信号地的连接性，
缩短信号电流回流路径。
7、在电源线和PCB板的电源线上，可以加磁珠增加电源的抗干扰能力。
USB应用中的EMC兼容设计
USB应用中的EMC兼容设计USB端口对PC外设的发展起到了革命性的推动作用，并且正变得越来越流行，比如在采集测量数据或在机器上安装软件更新等应用中就非常常见。
作为用于数据传输的一种总线系统，只要有移动设备连着的地方就有它的身影。
虽然在日常生活中使用的连接器看起来非常结实，但USB应用开发人员仍然必须重视这些接口的保护。
在Intel公司的“高速USB平台设计指南”中，甚至提高了考虑USB端口易感性因素的重要性。
Intel建议用电流补偿型扼流圈抑制 EMI，再用其它元件防止静电放电(ESD)。
电子设备经常会遭受静电放电。
静电放电脉冲电压可能高达30kV，因此对所有类型的集成电路来说都是非常危险的。
目前有些IC对静电放电来说是“安全的”，但这种安全性只是对一小部分潜在威胁来说是有保证的。
日常操作表明：额外保护是必不可少的。
只有采取外部保护措施才能开发出整块电路板不受静电放电影响以及高度可靠的产品来。
专门的抑制措施同样也是必需的。
无线联网的电子设备如今是遍地开花，它们的数量正在与日俱增。
使自己的产品不受辐射干扰的影响非常重要。
只有考虑了预期的干扰形式，才能在设计中及时集成必要的抑制元件，进而缩短开发周期。
我们知道，自身产品的辐射型干扰也必须处于某个电平之下。
这可以通过EMC测试实验室进行很精确的评估。
如果产品没有通过这种测试，那么立马返工的成本将超过抑制元件成本的好几倍。
实际的抗干扰能力在提到干扰对USB的影响时，差分模式数据传输与简单的同轴电缆相比具有很大的优势。
在感性干扰效应(磁场)情况下，导线的绞合可以弥补干扰效应。
鉴于每根双绞线的部分电感的对称性，干扰会彼此影响补偿效果。
这种抗干扰效果在实际应用中会大打折扣。
●USB控制器的输入/输出不是完全对称的，因此USB信号显示出共模干扰。
●Layout与HF/EMC不兼容，寄生电容和缺少波阻匹配会产生共模干扰。
●电路设计(USB滤波器)不充分，滤波器影响信号质量，和/或插损太低。
TypeC的阻抗设计与制造工艺简析
Type C的阻抗设计与制造工艺简析TypeC cable assembly 产品图纸外形图如下图所示。
它的内部组成为TypeC连接器+PCBA+RawCable+PCBA+TypeC连接器的构成。
TypeC线缆结构重点一：TypeC线缆链路的阻抗控制设计为了更好的成本管控，目前大多数厂商采用对绞线来制作TypeC Rawcable。
正常来说，Raw线材性能只要管控好衰减和ILD参数，即可满足TypeC的SI性能要求。
因此，TypeCPCBA的设计和制程加工才是整个TypeCSI性能的瓶颈。
TypeCCable性能好不好，主要看整个链路的阻抗是否连续平稳且在规范要求的范围（76～96Ω）内。
如果阻抗在整个链路都比较平稳，那它的IMR/IRL性能较好；反之，IMR/IRL性能会Fail。
当然，阻抗是否连续平稳不仅会影响IMR/IRL 的性能，而且影响衰减、串扰等SI参数。
因此，TypeC线缆最关键的一点是阻抗控制。
影响TypeC整条线缆阻抗连续性主要有6个区域：（1）TypeC连接器本身的阻抗；（2）TypeC连接器与PCBA焊接的SMT区域；（3）PCBA板上阻抗线的区域；（4）PCBA焊线区域；（5）开线口区域；（6）SR铆压区域重点二：TypeC PCBA的阻抗设计TypeC接头本身的阻抗一般设计为85Ω。
由于TypeC连接器阻抗仿真及制造比较复杂，因此本文主要针对TypeC-连接器与PCBA焊接的SMT区域、PCBA板上阻抗线、PCBA焊接区域、开线口区域以及SR铆压区域做设计仿真及分析。
TypeC连接器与PCBA焊接的SMT区域、PCBA阻抗线和PCBA焊线区域的阻抗与PCBA设计关系密切。
TypeC连接器SMT工序和后工段的内模工序会导致该区域的阻抗下降10Ω左右。
因此，针对PCBASMT区域的焊盘要做特别设计，需要上下两面焊盘采用内层错开挖空的方式，如图所示。
另外，对钢网的开口和厚度也要做特别的规定。

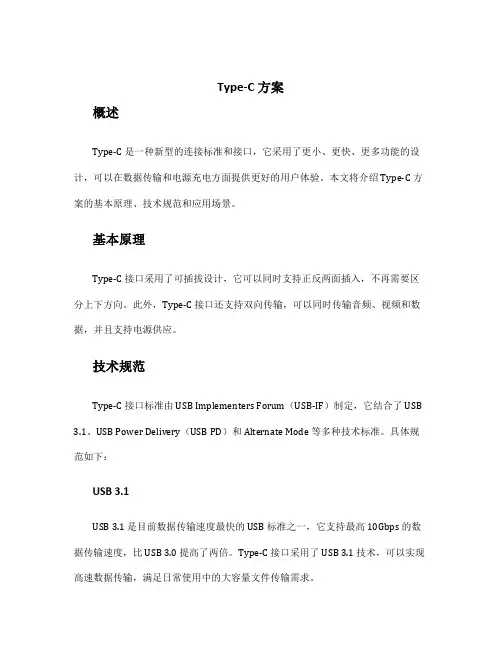

typec方案
Type-C 方案概述Type-C 是一种新型的连接标准和接口，它采用了更小、更快、更多功能的设计，可以在数据传输和电源充电方面提供更好的用户体验。
本文将介绍 Type-C 方案的基本原理、技术规范和应用场景。
基本原理Type-C 接口采用了可插拔设计，它可以同时支持正反两面插入，不再需要区分上下方向。
此外，Type-C 接口还支持双向传输，可以同时传输音频、视频和数据，并且支持电源供应。
技术规范Type-C 接口标准由 USB Implementers Forum（USB-IF）制定，它结合了 USB 3.1、USB Power Delivery（USB PD）和 Alternate Mode 等多种技术标准。
具体规范如下：USB 3.1USB 3.1 是目前数据传输速度最快的 USB 标准之一，它支持最高 10Gbps 的数据传输速度，比 USB 3.0 提高了两倍。
Type-C 接口采用了 USB 3.1 技术，可以实现高速数据传输，满足日常使用中的大容量文件传输需求。
USB PDUSB PD 是一种新的电源交换协议，它使 Type-C 接口能够提供更高的功率输出。
传统 USB 接口一般只能提供最多 2.5W 的功率，而 USB PD 可以提供最多 100W 的功率输出，支持快速充电和快速供电。
Alternate ModeAlternate Mode 是一种 Type-C 接口的附加功能，它允许在 Type-C 接口上实现其他协议或功能。
例如，通过 Alternate Mode 可以在 Type-C 接口上输出 HDMI、DisplayPort 或 VGA 信号，实现音视频输出功能。
应用场景Type-C 方案的广泛应用可以改善用户体验，并提升设备的便携性和充电效率。
以下是 Type-C 在各个领域的应用场景：移动设备Type-C 接口逐渐成为手机、平板电脑和移动硬盘等移动设备的标配，它可以提供高速数据传输和快速充电功能，方便用户在移动过程中进行数据传输和设备充电。
