第1章+平面机构的自由度计算
机械设计基础IA--第一章平面机构的自由度及速度分析--习题与答案
第1章 平面机构的自由度和速度分析本章要点：1、理解运动副及其分类，熟识各种平面运动副的一般表示方法；了解平面机构的组成。
2、熟练看懂教材中的平面机构的运动简图。
3、能够正确判断和处理平面机构运动简图中的复合铰链、局部自由度和常见的虚约束，综合运用公式F=3n-2P L -P H 计算平面机构的自由度并判断其运动是否确定。
第一节 平面机构的组成基本概念1、平面机构的定义：所有构件都在互相平行的平面内运动的机构2、自由度：构件所具有的独立运动个数3、运动副：两个构件直接接触组成的仍能产生某些相对运动的联接 第二节 平面机构的运动简图平时观察机构的组成及运动形式时，不可能将复杂的机构全部绘制下来观看，应该将不必要的零件去掉，用简单的线条表示机构的运动形式：机构的运动简图、机构简图 步 骤1、运转机械，搞清楚运动副的性质、数目和构件数目；2、测量各运动副之间的尺寸，选投影面（运动平面）；3、按比例绘制运动简图；简图比例尺：μl =实际尺寸 m / 图上长度mm4、检验机构是否满足运动确定的条件。
第三节 平面机构的自由度 一、平面机构自由度计算公式机构的自由度保证机构具有确定运动，机构中各构件相对于机架的独立运动数目 一个原动件只能提供一个独立运动 机构具有确定运动的条件为 自由度=原动件的个数平面机构的每个活动构件在未用运动副联接之前，都有三个自由度 经运动副相联后，构件自由度会有变化：自由度的计算公式 F=3n －(2PL +Ph )二、计算平面机构自由度的注意事项活动构件 构件总自由度 3×n 低副约束数 2 × P高副约束数1 × P h n1、复合铰链：两个以上的构件在同一处以转动副相联2、局部自由度：与输出件运动无关的自由度出现在加装滚子的场合，计算时应去掉Fp3、虚约束：对机构的运动实际不起作用的约束计算自由度时应去掉虚约束第四节速度瞬心及在机构速度分析上的应用机构运动分析的任务、目的和方法（1）任务：在已知机构尺寸及原动件运动规律的情况下，确定机构中其他构件上某些点的轨迹、位移、速度及加速度和构件的角位移、角速度及角加速度。
机械设计基础第1章平面机构的自由度和速度分析
2 齿轮或摆动从动件凸轮机构 P16
3 直动从动件凸轮机构(求速度）
已知凸轮转速ω1，求推杆的速度。3
P23
∞
解： ①直接观察求瞬心P13、 P23 。
②根据三心定律和公法线 n－n求瞬心的位置P12 。
③求瞬心P12的速度 。
n2
ω1 1 V2
P13
P12
n
V2＝V P12＝ L(P13P12)·ω1
⑥计算图示圆盘锯机构的自由度。
解：活动构件数n=7； 低副数PL= 10 高副数PL=0
F=3n － 2PL － PH
=3×7 －2×10－0
B
=1
可以证明：F点的轨迹为一直线。
D
5
F
6Hale Waihona Puke 41E7C
2 3
8A
圆盘锯机构
2.局部自由度 －－机构中与输出构件运动无关的自由度，称为局 部自由度或多余自由度。
n
2
P ω2 12
ω 3 3
1
P23
P13
n
VP23
方向:与ω2相反。
相对瞬心位于两绝对瞬心之间，两构件转向相反。
3.求传动比
定义：两构件角速度之比传动比。
ω3 /ω2 ＝ P12P23 / P13P23 推广到一般：
ωi /ωj ＝P1jPij / P1iPij
P ω2
12
2
ω3 3
1
P23
P13
=1
特别注意：此例存在虚约束的几何条件是：
虚约束
AB＝CD＝EF
出现虚约束的场合： 1）.两构件联接前后，联接点的轨迹重合， 如平行四边形机构，火车轮 椭圆仪等。(需要证明)
《机械设计基础》课件 第1章 平面机构的自由度和速度分析
13
§1-2 平面机构运动简图
机构示意图 —— 不按比例绘制
三、机构运动简图的作用
是机构分析和设计的工具
四、机构中构件的分类
分为三类：
1）固定构件（机架）：用来支承活动构件的构件。在研究机构
中活动构件的运动时，常以固定构件作为参考坐标系；
2）原动件（主动件）：运动规律已知（外界输入）的构件；
61
3. 直动从动件凸轮机构
求构件2的速度？
62
课后作业：
5、7、9、11、13、15
63
1
1
1
2）移动副
17
§1-2 平面机构运动简图
3）高副：应画出接触处的曲线轮廓
18
§1-2 平面机构运动简图
六、机构运动简图中构件的表示方法
轴、杆
机架
永久连接
固定连接，如轴和齿轮
19
§1-2 平面机构运动简图
参与组成两转动副的构件
一个转动副+一个移动副的构件
参与组成三个转动副的构件
20
§1-2 平面机构运动简图
4
3
2
2
1
4
32
§1-3 平面机构的自由度★
平面机构自由度：
所有活动构件相对于机架所能具有的独立运动数目之和。
作用：
讨论机构具有确定运动的条件。
C
C
D
B
A
B
D
A
E
F
33
§1-3 平面机构的自由度★
一、平面机构自由度计算公式
1. 每个低副引入两个约束，使构件失去两个自由度
34
2. 每个高副引入一个约束，使构件失去一个自由度
《机械设计基础》第五版自由度
kinematic chain)
闭式运动链(Closed kinematic chain)
单封闭回路闭链 p N （p为运动副数，N为构 件数）
多封闭回路运动闭链 k pN 1 (k为回路数)
Np1
如果同时使构件3 也成为原动件， 则运动链内部的运动关系将发生矛 盾，最薄弱的构件将损坏 。
说明：要使自由度大于零的运动链成为机构，原动件 的数目不可多于运动链的自由度数。
机械设计基础 —第1章平面机构的自由度和速度分析
F =3n－2pl－ph = 3 4－2 5－0= 2 若同时取构件1和构件4作为原动件，则 可以看出，构件2和构件3 具有确定的运动， 即该运动链能成为机构。 如果只取构件１为原动件，处于AB位置时， 构件2、3、4可处于BCDE 或 BC′D′E，位置不 确定。
机器
视频：零件的加工方法
机械设计基础 —第1章平面机构的自由度和速度分析
一、 平面运动构件的自由度
自由度：把构件相对于参考系具有的独立运动参数的 数目称为自由度。
结论：一个作平面运动的自由构件有三个自由度。
机械设计基础 —第1章平面机构的自由度和速度分析
二、运动副
运动副: 两构件直接接触而形成的可动联接 运动副元素：构成运动副时直接接触的点、线、面部分
根据机构中各构件的相对运动是否在同一平面或 平行平面内，可将机构分为平面机构和空间机构。
球面4R机构 空间RSSP机构 空间RSRC机构
平面机构是我们的主要研究对象。
机械设计基础 —第1章平面机构的自由度和速度分析
§1－2
1 概述

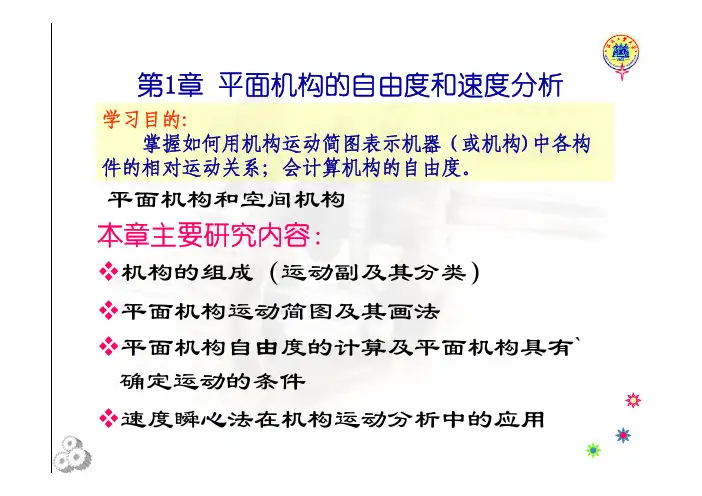

机械设计基础(第六版)第一章 平面机构的自由度和速度分析
A
O
X
§1-3 平面机构的自由度
二、平面机构自由度计算公式
1. 运动副对构件自由度的影响 （1）一个作平面运动的自由构件具有三个自由度。 （2）引入一个转动副约束了构件两个自由度，引入一个
移动副也约束了构件的两个自由度。 （3）引入一个高副约束了构件的一个自由度。
2. 平面机构自由度计算公式
例如：齿轮机构、凸轮机构
1个
1个或几个
若干
机构的组成： 机构＝机架＋原动件＋从动件
§1-2 平面机构运动简图及其画法
忽略构件具体的结构和形状，用简单的线条和符号来 表示构件和运动副，并按比例定出各运动副的位置。 这种说明机构各构件间相对运动关系的简化图形，称 为机构运动简图。机构运动简图不仅能充分表示出机 构的传动原理，而且还能表示出机构上各有关点的运 动特性（S，v，a）。 不同运动副的表示形式见教材P8的图1-6，图1-7。
机构自由度计算举例
例4:如图所示, 已知HG=IJ,且相互平行；GL=JK，且相互平行。 计算此机构的自由度 (若存在局部自由度、复合铰链、虚 约束请标出）。
虚约束 I
8 J
9
K 11
复合铰链
H
局部自由度
7
G
6
B
10
C
1
2
A
L
E 3D
4
F
解: n = 8 ; PL = 11; PH = 1
5
F = 3n − 2PL − PH
度沿切线方向，其瞬心应位于过接触点的公法线上，具体 位置还要根据其他条件才能确定；
6.利用三心定理求瞬心。
vA1A2
1
2
B2(B1)
A1(A2)
机械设计基础课件01平面机构及自由度
一个作平面运动的自由构件具有三个独立运动数。如图 所示，在Oxy坐标系中，构件S可随其上任一点A沿x轴、y轴 方向移动和绕A点转动。即一个作平面运动的自由构件具有 三：在机构中由两构件直接接触形成的一种可动联接。 运动副对构件产生约束，约束的多少和特点取决于运动副 型式。 运动副分类： • 按照接触的特性，分为低副和高副。面接触的运动副称
（4）对称结构：在输入件与输出件之间用多组完全相同的运动链 来传递运动时，只有一组起独立传递运动的作用，则其余各组引 入的约束为虚约束。如图1-16所示轮系中有2个行星轮，计算自由 度时只需考虑一个。
虚约束虽不影响机构的运动，但却可以增加构件的刚性，改善 其受力状况，因而在结构设计中被广泛使用。必须指出，只有在 特定的几何条件下才能构成虚约束，如果加工误差太大，满足不 了这些特定的几何条件，虚约束就会成为实际约束，从而使机构 失去运动的可能性。
1.3.1 平面机构的自由度
机构的自由度: 机构中各构件相对于机架所能有的独立运动的数目 称为机构的自由度。
一个作平面运动的自由构件具有三个自由度。因此，平面机构 中的每个活动构件，在未用运动副联结之前，都有三个自由度。 • 每个低副引入两个约束，使构件失去两个自由度； • 每个高副引入一个约束，使构件失去一个自由度。
移动副：是使构件的一个相对移动和相对转动受到约束， 而只有一个方向独立相对移动自由度的运动副。也称为棱 柱副。如汽缸与活塞、滑块与导轨等，如右图所示。
2 高副（平面高副）
平面高副：构件间沿公法线方向的移动受到约束，但可以 沿接触点切线的方向独立移动，还可以同时绕点独立转动， 是具有一个约束而相对自由度等于２的平面运动副。如齿 轮副、凸轮副等，如图所示。
机械设计基础第一章 平面机构的自由度和速度分析
F=3n － 2PL － PH =3×7 －2×6 －0 =9
计算结果肯定不对！
D5
F
46 1E 7 C
2
3
B
8A
1.复合铰链 －两个以上的构件在同一处以转动副相联。
两个低副
计算：m个构件, 有m－1转动副。
上例：在B、C、D、E四处应各有 2 个运动副。
④计算图示圆盘锯机构的自由度。
定义：具有确定运动的运动链称为机构 。
机架－作为参考系的构件，如机床床身、车辆底盘、 飞机机身。
原(主)动件－按给定运动规律运动的构件。 从动件－其余可动构件。
机构的组成：
机构 ＝ 机架 ＋ 原动件 ＋ 从动件
1个
1个或几个
若干
§1-2 平面机构运动简图
机构运动简图－用以说明机构中各构件之间的相对 运动关系的简单图形。
⑦已知：AB＝CD＝EF，计算图示平行四边形
机构的自由度。 B 2 E
C
1
4
3
A
F
D 虚约束
重新计算：n=3, PL=4,
F=3n － 2PL － PH =3×3 －2×4 =1
PH=0
特别注意：此例存在虚约束的几何条件是：
AB＝CD＝EF
出现虚约束的场合： 1.两构件联接前后，联接点的轨迹重合，
约束数
回转副
移动副 高副
1（θ） +
1（x） + 2（x,θ） +
2（x，y） = 3 自由构 2（y，θ）= 3 件的自 1（y） = 3 由度数
结论：构件自由度＝3－约束数 ＝自由构件的自由度数－约束数
推广到一般：
活动构件数 构件总自由度 低副约束数
杨可桢《机械设计基础》(第6版)复习笔记及课后习题详解(含考研真题)-平面机构的自由度和速度分析
第1章平面机构的自由度和速度分析1.1复习笔记【通关提要】本章是本书的基础章节之一，主要介绍了平面机构自由度的计算和平面机构的速度分析。
学习时需要掌握平面机构运动简图的绘制、自由度的计算和速度瞬心的应用等内容。
本章主要以选择题、填空题和计算题的形式考查，复习时需把握其具体内容，重点记忆。
【重点难点归纳】一、运动副及其分类（见表1-1-1）表1-1-1运动副及其分类二、平面机构运动简图机构运动简图指用简单线条和符号来表示构件和运动副，并按比例定出各运动副的位置，来表明机构间相对运动关系的简化图形。
1．机构中运动副表示方法机构运动简图中的运动副的表示方法如图1-1-1所示。
图1-1-1平面运动副的表示方法2．构件的表示方法构件的表示方法如图1-1-2所示。
图1-1-2构件的表示方法3．机构中构件的分类（见表1-1-2）表1-1-2机构中构件的分类三、平面机构的自由度活动构件的自由度总数减去运动副引入的约束总数称为机构自由度，以F表示。
1．平面机构自由度计算公式F＝3n－2P L－P H式中，n为机构中活动构件的数目；P L为低副的个数；P H为高副的个数。
机构具有确定运动的条件是：机构的自由度F＞0且F等于原动件数目。
2．计算平面机构自由度的注意事项（见表1-1-3）表1-1-3计算平面机构自由度的注意事项四、速度瞬心及其在机构速度分析上的应用（见表1-1-4）表1-1-4速度瞬心及其应用1.2课后习题详解1-1至1-4绘出图示（图1-2-1～图1-2-4）的机构运动简图。
图1-2-1唧筒机构图1-2-2回转柱塞泵图1-2-3缝纫机下针机构图1-2-4偏心轮机构答：机构运动简图分别如图1-2-5～图1-2-8所示。
1-5至1-13指出（图1-2-9～图1-2-17）机构运动简图中的复合铰链、局部自由度和虚约束，计算各机构的自由度。
解：（1）图1-2-9所示机构的自由度为F＝3n－2P L－P H＝3×7－2×10－0＝1（2）图1-2-10中，滚子1处有一个局部自由度，则该机构的自由度为F＝3n－2P L－P H＝3×6－2×9－0＝0（3）图1-2-11中，滚子1处有一个局部自由度，则该机构的自由度为F＝3n－2P L－P H＝3×8－2×11－1＝1（4）图1-2-12所示机构的自由度为F＝3n－2P L－P H＝3×8－2×11－0＝2（5）图1-2-13所示机构的自由度为F＝3n－2P L－P H＝3×6－2×8－1＝1（6）图1-2-14中，滚子1处有一个局部自由度，则该机构的自由度为F＝3n－2P L－P H＝3×4－2×5－1＝1（7）图1-2-15中，滚子1处有一个局部自由度，A处为三个构件汇交的复合铰链，移动副B、B′的其中之一为虚约束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 局部自由度、复合铰链、 虚约束各1处
• 活动构件数为：n = 8 • 低副数为： P L = 11 • 高副数为： P H = 1 • 自由度数为：
• F = 3n - 2 P L - P H • = 3 8 -2 11 -1 = 1 • 1个原动件，运动确定
• 牛头刨床机构
• 活动构件数为：
• F = 3n - 2 P L - P H • = 3 4 -2 4 -2 = 2 • 2个原动件，运动确定。
指出下列机构运动简图中的复合铰链、局部 自由度和虚约束，计算各机构的自由度。
•
• 局部自由度、复合铰链、 虚约束各1处
• 活动构件数为：n = 9
• 低副数为： P L = 12 • 高副数为： P H = 2 • 自由度数为：
测量仪表机构
• 活动构件数为： • n=6 • 低副数为： P L = 8 • 高副数为： P H = 1 • 自由度数为： • F = 3n - 2 P L - P H • = 3 6 -2 8 -1 = 1 • 一个原动件，运动确
定
• 缝纫机送布机构
练习
• 注意事项： • 1处局部自由度 • 2 处虚约束 • 活动构件数为：n = 4 • 低副数为： P L = 4 • 高副数为： P H = 2 • 自由度数为：
• F = 3n - 2 P L - P H • = 3 8 - 2 11 -1 = 1 • 一个原动件，运动确定
• 活动构件数为：n = 8 • 低副数为： P L = 11 • 高副数为： P H = 0 • 自由度数为：
• F = 3n - 2 P L - P H • = 3 8 - 2 11 - 0 = 2 • 2个原动件，运动确定
• F = 3n - 2 P L - P H • = 3 9 -2 12 -2 = 1
• 1个原动件，运动确定
• 活动构件数为：n = 4 • 低副数为： P L = 4 • 复合铰链1处 • 高副数为： P H = 2 • 自由度数为：
• F = 3n - 2 P L - P H • = 3 4 -2 4 -2 = 2 • 2个原动件，运动确定
平炉渣口堵塞机构
• 1处局部自由度 • 1处虚约束 • 活动构件数为： • n=6 • 低副数为： P L = 8 • 高副数为： P H = 1 • 自由度数为： • F = 3n - 2 P L - P H • = 3 6 -2 8 -1 = 1 • 一个原动件，运动确定
• 1处局部自由度 • 活动构件数为：n = 8 • 低副数为： P L = 11 • 高副数为： P H = 1 • 自由度数为：
•
6
• 低副数为：
•
8
• 高副数为：
•
1
• 自由度数为：
•
1
• 一个原动件(小齿轮4)， 则运动确定
机构设计
• 流水线上某机构 • 摆杆下摆时将工件拨
走，然后上摆回至原 位。循环往复，连续
