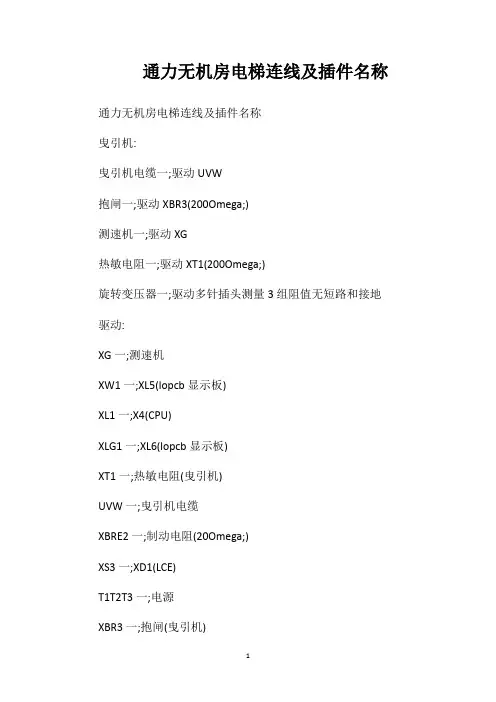

通力无机房电梯连线及插件名称
通力无机房电梯连线及插件名称通力无机房电梯连线及插件名称曳引机:曳引机电缆一;驱动UVW抱闸一;驱动XBR3(200Omega;)测速机一;驱动XG热敏电阻一;驱动XT1(200Omega;)旋转变压器一;驱动多针插头测量3组阻值无短路和接地驱动:XG一;测速机XW1一;XL5(lopcb显示板)XL1一;X4(CPU)XLG1一;XL6(lopcb显示板)XT1一;热敏电阻(曳引机)UVW一;曳引机电缆XBRE2一;制动电阻(20Omega;)XS3一;XD1(LCE)T1T2T3一;电源XBR3一;抱闸(曳引机)CPU板:X4一;XL1(驱动)XM16一;电源板(lcerec)XM17一;电源板(lcerec)XM25一;电源板(lcerec)X3一;X5(LCE)XL1一;XL1(lopcb显示板)XH12一;XS1(FCB)XH11一;警铃XC11一;XT1XC12一;XT2XM13一;lceoptXM14一;XM14(FCB)XM18一;对讲机LCE:XM9XD1一;XS3(驱动)XM5一;XLH12(安全回路板)XC3一;XT3(806板)1，2，3，4，号线220交流电源XC4一;XT3(806板)15，16号线220交流电源XM7XC1一;XT4(806板)XH2.XM3一;XLH8限速器(安全回路)XM4X5一;X3(CPU)安全回路:XLH1一;XM5(电源板)XLH2一;XM5(LCE)XLH3一;1.3连接XLH4一;地坑XLH5一;轿顶XLH6一;限速器XLH7一;厅门XLH8一;XH2.XM3(LCE)XLH9Lop显示板:XL1一;XL1(CPU)XL2XL3XL4一;称重XL5一;XW1(驱动)XL6一;XS3(驱动)XL8一;限速器XL9一;对讲机806板:XB1一;撞弓XB2一;安全钳XB3一;检修盒XB4一;轿顶急停XB5一;机械锁XB6一;安全窗XB7一;前轿门XB13一;轿顶插座XB14一;轿厢照明XB15一;轿厢风扇XB16一;门机电源XB18一;COB(轿厢显示)XB22一;61:UXB23一;61:NXB21一;30XB25一;77:UXB26一;77:NXB28一;门机板XB29一;光眼XB34一;应急电源XB35一;轿顶警报器XB33一;对讲机XB50一;称重传感器XT1一;XC11XT2一;XC12XT3一;XC3.XC4XT4一;XC1。
通力cob板插件介绍
通力cob板插件介绍一、什么是通力cob板通力cob板是一种已经被广泛应用的集成电路板，它的特点是能够集成多个通用模块，以便实现相应的功能。
通力cob板具有模块化设计的优点，可以方便地进行调试和维护。
同时，由于模块的组合方式可以随意变化，因此通力cob 板的适用范围非常广泛。
通力cob板可以应用于各种领域，例如医疗、工业自动化、智能家居、车载电子等，它能够实现数据采集、信号处理、通信传输等多种功能。
二、通力cob板插件介绍通力cob板插件是一种专门为通力cob板设计的软件插件，它可以方便地进行cob板的配置和调试。
通力cob板插件通常包括以下几个方面的功能：1. 设备连接通力cob板插件可以通过串口、网口等方式与通力cob板进行连接，以便实现数据的传输和命令的下发。
2. 模块配置通力cob板插件可以根据用户的需求，选择不同的模块进行配置，例如ADC模块、DAC模块、通信模块等。
用户可以根据通力cob板的实际应用场景，进行相应的模块配置和参数设置。
3. 数据采集通力cob板插件可以实现对通力cob板进行数据采集，例如采集模拟信号、数字信号等。
用户可以设置采样率、采样位数等参数，以便获取高质量的数据。
4. 数据处理通力cob板插件可以对采集到的数据进行处理，例如滤波、FFT变换等。
用户可以根据需要选择不同的数据处理算法，以便获得满足实际需求的数据。
5. 数据显示通力cob板插件可以将处理后的数据以图形化的方式进行显示，例如波形显示、频谱显示等。
用户可以直观地了解数据的特征和变化趋势。
6. 程序调试通力cob板插件可以实现程序的调试和运行。
用户可以通过通力cob板插件进行程序的下载和参数设置，以便实现程序的调试和优化。
三、通力cob板插件的应用通力cob板插件可以应用于很多领域，例如：1. 医疗领域通力cob板插件可以应用于医疗设备的数据采集和处理，例如心电图仪、血压计等。
通力cob板插件可以实现对医疗设备进行数据采集、数据处理和数据显示，以便医生更好地了解患者的病情。

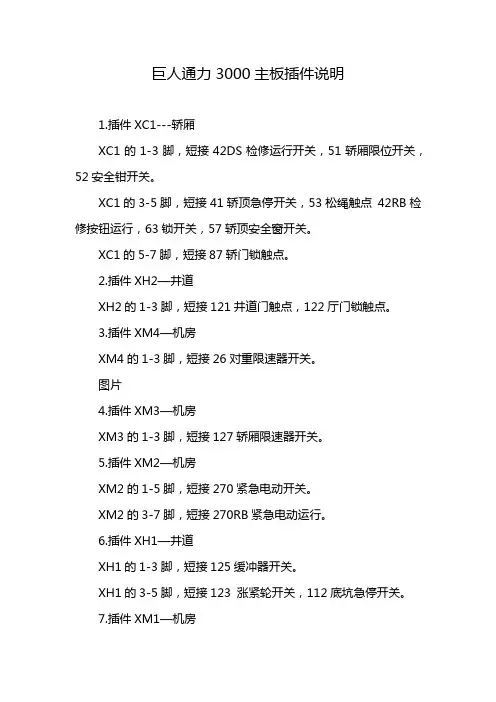

巨人通力3000主板插件说明
巨人通力3000主板插件说明
1.插件XC1---轿厢
XC1的1-3脚，短接42DS检修运行开关，51轿厢限位开关，52安全钳开关。
XC1的3-5脚，短接41轿顶急停开关，53松绳触点42RB检修按钮运行，63锁开关，57轿顶安全窗开关。
XC1的5-7脚，短接87轿门锁触点。
2.插件XH2—井道
XH2的1-3脚，短接121井道门触点，122厅门锁触点。
3.插件XM4—机房
XM4的1-3脚，短接26对重限速器开关。
4.插件XM3—机房
XM3的1-3脚，短接127轿厢限速器开关。
5.插件XM2—机房
XM2的1-5脚，短接270紧急电动开关。
XM2的3-7脚，短接270RB紧急电动运行。
6.插件XH1—井道
XH1的1-3脚，短接125缓冲器开关。
XH1的3-5脚，短接123 涨紧轮开关，112底坑急停开关。
7.插件XM1—机房
XM1的1-3脚，短接14机房急停开关。
通力723电源板插件说明
通力723电源板插件说明以通力723电源板插件说明为标题，写一篇文章。
通力723电源板插件是一种用于电源管理的重要设备。
它可以为电子设备提供稳定的电源供应，确保设备的正常运行和安全性。
本文将详细介绍通力723电源板插件的功能、特点以及使用注意事项。
一、功能通力723电源板插件具有以下主要功能：1. 供电功能：通力723电源板插件能够将外部电源转换为设备所需的电源，并通过插座提供给设备使用。
2. 电压稳定功能：通力723电源板插件内置稳压电路，能够稳定输出所需的电压，保证设备的正常工作。
3. 过流保护功能：通力723电源板插件能够监测设备的电流，一旦超过设定的阈值，会自动切断电源供应，避免设备因过流而损坏。
4. 过压保护功能：通力723电源板插件能够监测设备的电压，一旦超过设定的阈值，会自动切断电源供应，避免设备因过压而损坏。
5. 过温保护功能：通力723电源板插件内置温度传感器，能够监测设备的温度，一旦超过设定的阈值，会自动切断电源供应，避免设备因过热而损坏。
二、特点通力723电源板插件具有以下特点：1. 尺寸小巧：通力723电源板插件采用紧凑设计，体积小巧，适用于各种电子设备的安装。
2. 高效节能：通力723电源板插件采用高效的电源转换技术，能够最大程度地减少能量损耗，提高能源利用效率。
3. 可靠稳定：通力723电源板插件采用优质的电子元件和可靠的电路设计，能够稳定输出电压，保证设备的正常运行。
4. 易于安装：通力723电源板插件提供简单易懂的安装说明，用户只需按照说明书进行插件的安装即可。
5. 多重保护措施：通力723电源板插件内置多种保护功能，能够有效防止设备因电流、电压、温度异常而损坏。
三、使用注意事项在使用通力723电源板插件时，需要注意以下事项：1. 请确保插座和电源线的连接牢固可靠，避免发生插拔不良导致的电源中断。
2. 请勿将通力723电源板插件暴露在潮湿、高温、尘埃等恶劣环境中，以免影响其正常工作和寿命。
通力无机房电梯连线及插件名称
通力无机房电梯连线及插件名称曳引机:曳引机电缆—驱动UVW抱闸—驱动XBR3(200Ω)测速机—驱动XG热敏电阻—驱动XT1(200Ω)旋转变压器—驱动多针插头测量3组阻值无短路和接地驱动:XG —测速机XW1 —XL5(lopcb显示板)XL1 —X4(CPU)XLG1 —XL6(lopcb显示板)XT1 —热敏电阻(曳引机)UVW —曳引机电缆XBRE2 —制动电阻(20Ω)XS3 —XD1(LCE)T1T2T3 —电源XBR3 —抱闸(曳引机)CPU板:X4 —XL1(驱动)XM16 —电源板(lcerec)XM17 —电源板(lcerec)XM25 —电源板(lcerec)X3 —X5(LCE)XL1 —XL1(lopcb显示板)XH12 —XS1(FCB)XH11 —警铃XC11 —XT1XC12 —XT2XM13 —lceoptXM14 —XM14(FCB)XM18 —对讲机LCE:XM9XD1 —XS3(驱动)XM5 —XLH12(安全回路板)XC3 —XT3(806板)1，2，3，4，号线220交流电源XC4 —XT3(806板)15，16号线220交流电源XM7XC1 —XT4(806板)XH2.XM3 —XLH8限速器(安全回路)XM4X5 —X3(CPU)安全回路:XLH1 —XM5(电源板)XLH2 —XM5(LCE)XLH3 —1.3连接XLH4 —地坑XLH5 —轿顶XLH6 —限速器XLH7 —厅门XLH8 —XH2.XM3(LCE)XLH9Lop显示板:XL1 —XL1(CPU)XL2XL3XL4 —称重XL5 —XW1(驱动)XL6 —XS3(驱动)XL8 —限速器XL9 —对讲机806板:XB1 —撞弓XB2 —安全钳XB3 —检修盒XB4 —轿顶急停XB5 —机械锁XB6 —安全窗XB7 —前轿门XB13 —轿顶插座XB14 —轿厢照明XB15 —轿厢风扇XB16 —门机电源XB18 —COB(轿厢显示)XB22 —61:UXB23 —61:NXB21 —30XB25 —77:UXB26 —77:NXB28 —门机板XB29 —光眼XB34 —应急电源XB35 —轿顶警报器XB33 —对讲机XB50 —称重传感器XT1 —XC11XT2 —XC12XT3 —XC3.XC4XT4 —XC1。
巨人通力gps35控制柜插件说明
巨人通力gps35控制柜插件说明巨人通力GPS35控制柜插件说明介绍本文将对巨人通力GPS35控制柜插件进行详细说明，介绍其功能、用途以及使用方法。
功能•实时监控：GPS35控制柜插件可实时获取控制柜的状态信息，包括温度、湿度、电流等。
•远程控制：通过插件，用户可以远程控制控制柜的开启、关闭以及设定一些自动化操作。
•报警通知：插件支持报警功能，当控制柜出现异常情况时，用户将会收到提醒通知。
•数据分析：插件提供数据分析功能，用户可以根据插件反馈的数据，进行相关的分析和优化。
用途•工业自动化：GPS35控制柜插件适用于各种工业自动化场景，可监控和控制各类控制柜的运行状态。
•能源管理：通过插件提供的能耗数据，用户可以对控制柜的能源消耗进行优化，达到节能的目的。
•安全监测：GPS35控制柜插件可以及时感知控制柜的异常情况，预防事故的发生，提高工作场所的安全性。
使用方法1.在巨人通力官网下载GPS35控制柜插件的安装包。
2.将安装包解压缩，并运行安装程序。
3.按照安装程序的指引，完成插件的安装过程。
4.在巨人通力GPS35控制柜界面中，找到插件入口，并点击启动插件。
5.在插件界面中，输入控制柜的IP地址和端口号，进行连接。
6.连接成功后，即可实时监控控制柜的状态，并进行相应的控制和设置。
注意事项•在操作插件时，请确保您拥有相应的权限。
•在使用插件时，请按照相关的说明和指引进行操作，避免造成不必要的错误。
•如有任何问题或困惑，请及时咨询厂家或相关技术人员。
总结巨人通力GPS35控制柜插件是一款功能强大的工具，可用于实时监控和远程控制控制柜，提供数据分析和报警功能，适用于工业自动化和能源管理等多个领域。
通过遵循使用方法和注意事项，用户可以便捷地操作该插件，提高工作效率和安全性。
优点•功能全面：插件具备实时监控、远程控制、报警通知和数据分析等多种功能，满足各种使用需求。
•简便易用：插件的安装和使用过程简单明了，用户可以迅速上手，快速掌握操作技巧。
通力板件插件说明
服务驱动的极限开关（68:：U）
XB12N
HAS
XB46
禁止读LCECCN信息
XB13
230VAC插头（45）
XB50
称重装置（64）
XB14
轿厢照明（44）
XB53
轿顶编码器界面
XB15
轿厢通风（43）
XB55
+24VDC输出
XB16
门A触点
XB66
LCECCN
XB17
门B触点
XP2
服务工作的插座
LCEREC板（电源板）上插件
连接器
描述
连接器
描述
X1
主电源AC400V
XH13/XM17
到LCECPU(24VDC输出)
X2
变压输入端
XG2A
到下部电梯(24VDC输出)
X3
变压器次级输入
X4
24V负极端（到轿厢和井道）
X5
到LCE230或LCEADO
XM20
电池24VDC
XM16(XG2B)
到LCECPU
XB40
轿厢内的停止开关（40）
XB34
在轿顶的应急照明
XB7
门触点A（87）
XB35
报警铃（65）
XB8
门触点B（B87）
XB41
防漏电（73：1）
XB9
备用
XB42
防漏电（73：2）
XB12H
HAS
XB43
接线夹A（67）
230VAC电源和其他
XB44
接线夹B（67）
XB12
服务站24VDC（42）
X3 X4
输出（最大250VAC）
通力门机板d10插件说明
通力门机板d10插件说明一、插件概述通力门机板d10插件是一款用于通力门机板d10的附加模块，用于扩展和增强门机板的功能。
本文将详细介绍通力门机板d10插件的特点、安装方法以及使用说明。
二、特点通力门机板d10插件具有以下特点： 1. 兼容性强：通力门机板d10插件可以与通力门机板d10完美配合使用，无需额外的配置和调整。
2. 功能丰富：通力门机板d10插件提供了多种实用的功能，如远程控制、报警系统等。
3. 稳定可靠：通力门机板d10插件经过严格的测试和验证，确保其稳定性和可靠性。
三、安装方法安装通力门机板d10插件非常简单，只需按照以下步骤进行操作： 1. 下载插件：从通力官方网站或其他可靠来源下载通力门机板d10插件的安装文件。
2. 解压文件：将下载的安装文件解压到指定的目录，确保文件完整且无损坏。
3. 安装插件：运行安装文件，按照提示完成插件的安装过程。
4. 配置插件：根据实际需求，对插件进行必要的配置和设置。
四、使用说明通力门机板d10插件的使用非常简单，下面将详细介绍几个常用功能的操作步骤：1. 远程控制功能远程控制功能可以让用户通过网络远程控制门机板d10的运行状态和参数设置。
操作步骤： 1. 打开通力门机板d10插件的远程控制界面。
2. 输入门机板d10的IP地址和端口号。
3. 点击连接按钮，与门机板建立连接。
4. 在远程控制界面上，可以进行各种操作，如开关门、调整参数等。
2. 报警系统功能报警系统功能可以实时监测门机板d10的运行状态，一旦出现异常情况将立即发送报警通知。
操作步骤： 1. 打开通力门机板d10插件的报警系统界面。
2. 设置报警系统的参数，如报警方式、报警接收人等。
3. 点击启动按钮，开始监测门机板d10的运行状态。
4. 一旦出现异常情况，报警系统将自动发送报警通知。
3. 数据分析功能数据分析功能可以对门机板d10的运行数据进行统计和分析，帮助用户了解门机板的工作情况。
通力板件插件说明
LCECPU板(主控CPU)上插件连接器描述连接器描述X1 界面选择板（LCEKNX,LCECAN）XM13 选择LON通络界面（不是lceCPU40）X3 LCEADO板XP2 服务界面（限于LCECPU40）X4 马达控制界面板XM14 指示界面X5 扩展I/O界面XM15 电池界面XH11 报警输入界面XM16 电源供给界面XC11 轿厢位置界面XM17 电源供给界面XM11 RDF输入界面XM18 对讲机XM12 OSG马达界面XM19 门区指示XC12 （电梯）轿厢界面XM25 AC电源管理（限于CPU40）XH12 LON网络界面XDB RS232服务界面（LCECPU40里面）LCEADO板（安全回路和ADO/ACL）上插件连接器描述连接器描述X5 到LCEOPU板XM7 轿厢照明开关和保险来的XD1 到驱动单元的接触器XM9 备线端子XM1 到机械停止按钮XC1 轿厢安全XM2 RDP开关XC3 门提供的和备线到轿厢XM3 到限速器安全开关XC4 提供轿厢照明XM4 到对重安全开关XH1 到底坑停止开关XM5 从整流板来的230VACXH2 到层门锁触头LCEREC板（电源板）上插件连接器描述连接器描述X1 主电源AC400V XH13/XM17到LCECPU(24VDC输出)X2 变压输入端XG2A 到下部电梯(24VDC输出)X3 变压器次级输入X4 24V负极端（到轿厢和井道）X5 到LCE230或LCEADO XM20 电池24VDCXM16(XG2B) 到LCECPU XM25 LCECPU(24VAC管理)LCEGTW板（连接板）上插件连接器描述连接器描述XM13A 到LCECPU板XG1A 到其他电梯XM13B 到LCECPU板XG1B 到其他电梯LCEOPT板（多功能板）上插件连接器描述连接器描述XM13AXM13B电源和网络X5 X6 X7 输入（最大140VAC）X1 X2X3 X4输出（最大250VAC）LCEGTWO板（光耦连接板和RS485转接板）连接器描述连接器描述X2 外部供给24V电源XS2 G01：到前一块板G02：到下一块板X3 G01：从LCECPUG02：井道网络传输XG1A G01：到下一块LCEGTWO板XH15 G01：到井道网络/其他板XG1B G01：从下一块LCEGTWO板来的X7 G01：到LCEOPT板XG5 G01：到下一块LCEGTWO板XS1 G01：到LCECPU板G-2：从前块板来LCECCB板（轿顶连接板）上插件连接器描述连接器描述随行电缆XB18 到COP中XT1 到LCECPU板XB51 提供给外部XT2 到LCECPU板XB52 +24VDC输入/输出XT3 到LCECPU板低电压信号XT4 到LCECPU板XB21 门区A（30）XT5 到LCECPU板XB22 上平层开关（61：U）XT6 检修XB23 下平层开关（61：N）XT8 电源XB24 门区B（B30）XT11 LWD到V3F25/V3F25MLB XB25 上减速开关（77：U）安全装置XB26 下减速开关（77：N）XB1 极限开关（51）XB27 同步开关（77：S）XB2 安全钳开关（52）XB28 A门操作（84）XB3 服务站（42）XB29 光幕A（90）XB3A 服务站（42）XB30 B门操作（B84）XB4 远程停止按钮（B41）XB31 光幕B（B90）XB5 安全锁（63）XB32 电池（227）XB6 井道门（57）XB33 KONEXIONXB40 轿厢内的停止开关（40）XB34 在轿顶的应急照明XB7 门触点A（87）XB35 报警铃（65）XB8 门触点B（B87）XB41 防漏电（73：1）XB9 备用XB42 防漏电（73：2）XB12H HAS XB43 接线夹A（67）230VAC电源和其他XB44 接线夹B（67）XB12 服务站24VDC（42）XB45 服务驱动的极限开关（68:：U）XB12N HAS XB46 禁止读LCECCN信息XB13 230VAC插头（45）XB50 称重装置（64）XB14 轿厢照明（44）XB53 轿顶编码器界面XB15 轿厢通风（43）XB55 +24VDC输出XB16 门A触点XB66 LCECCNXB17 门B触点XP2 服务工作的插座。
通力门机板d10插件说明
通力门机板d10插件说明摘要：1.通力门机板d10 插件概述2.通力门机板d10 插件的功能特点3.通力门机板d10 插件的安装与使用4.通力门机板d10 插件的维护与注意事项5.通力门机板d10 插件的市场前景与应用领域正文：一、通力门机板d10 插件概述通力门机板d10 插件是一款性能卓越的门机板插件，适用于各类门禁系统。
它能够提供高效的门禁控制，增强门禁系统的安全性和稳定性，为用户带来便捷的操作体验。
二、通力门机板d10 插件的功能特点1.高性能：通力门机板d10 插件采用先进的技术，具有较高的处理速度和稳定性，能够满足不同场景下门禁控制的需求。
2.多功能：该插件支持多种门禁模式，如单门、双门、多门等，同时具备门禁权限设置、实时监控、报警等功能，为用户提供全面的门禁管理方案。
3.易安装：通力门机板d10 插件采用标准化设计，可轻松插入门机板，实现快速安装。
此外，插件还支持远程升级，方便用户进行系统维护。
三、通力门机板d10 插件的安装与使用1.安装：在安装通力门机板d10 插件时，需先将门机板与插件进行对位，确保插槽与插件完全吻合。
然后，按照设备说明书的要求，进行接线、固定等工作。
2.使用：安装完成后，可通过门禁系统进行相关设置，如添加门禁权限、设置门禁模式等。
在实际使用过程中，用户需按照系统操作规程进行操作，以确保门禁系统的正常运行。
四、通力门机板d10 插件的维护与注意事项1.维护：为确保通力门机板d10 插件的性能稳定，建议定期进行系统维护，如检查接线、清洁插件等。
2.注意事项：在使用过程中，应避免插件受到撞击、进水等影响，以免损坏设备。
同时，插件在不使用时，应妥善存放，避免暴露在高温、潮湿等环境中。
五、通力门机板d10 插件的市场前景与应用领域通力门机板d10 插件凭借其优异的性能和便捷的安装方式，受到了广泛关注。
随着我国安防行业的快速发展，该插件在市场前景方面表现良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LCECPU板(主控CPU)上插件375板连接器描述连接器描述X1 至LCEKNX、LCECAN板XM13 扩展I/O接口,接722LCEOPT板XM13A或731GTW板XM13AX3 至LCEADO/LCE230板379板X5XP2 服务界面（限于LCECPU40）X4 至385变频器A1板XD1 XM14 报警输出，指示界面X5 扩展I/O端口XH11 警铃输入接口XM15 电池界面，马达应急照明（选项）XH12 井道串行网络口，接731 LCEGTWO板XS1及X3端口外呼，外显XM16 接723电源板XM16，2路24V电源入口，一路输往轿厢，另一路输往控制柜XC11 轿厢位置信息输入口及24VDC 电源输出到806板XT1插件XM17 接723电源板XM17，24V电源入口，输往井道XC12 串行通讯和报警信号输入口，接806板XT2，有12V电源XM18 轿厢对讲机接口XH13 井道串行口备用扩展电源XM19 门区指示灯XG3A 接下一电梯375板XG3B XM25 接723电源板XM25，24V AC电源入口（限于CPU40）XM11 至RDF紧急电动按钮XDB RS232服务界面（LCECPU40里面）XM12 OSG马达界面XC20 接806板XT2/9-10针脚连接器描述连接器描述X5 到LCECPU板X3 XM7 XM7/2-3轿厢照明输入电源连到同块板XC4/2-3XD1 到驱动单元的395驱动模块接触器XD5XM9 备用线端子XM1 控制柜急停按钮XC1 轿厢安全回路，接806板XT4XM2 紧急电动运行按钮RDF XC3 输出230V AC门机电源及备用线到轿厢，接806板XT3XM3 到轿厢限速器安全开关XC4 从同板XM7输入，轿厢照明电源输出XM4 到对重限速器开关XH1 底坑停止、涨紧轮、缓冲器安全回路XM5 接723板XM5，提供2路230V AC电源输入，其中一路为门机电源XM5/4- XM5/5，另一路为机房急停，厅门等安全回路XM5/1- XM5/2XH2 到层门安全回路F1 1A安全回路保险丝K1 主接触器（main relay）LCECCB/LCECCBN/LCECCBN2板（轿顶连接板）上插件806板连接器描述连接器描述XT1 到LCECPU板XC11，24VDC电源输入及轿厢位置信号XB21 A门区信号（30）XT2 到LCECPU板XC12 XB22 上平层开关（61：U）XT3 接379板XC3，XT3/3及4针脚为230V AC门机电源输入，1及2针脚为备用XB23 下平层开关（61：N）XB24 B门区（B30）XT4 到379板XC1 XB25 上强迫减速开关（77：U）XT5 到379板XC1 XB26 下强迫减速开关（77：N）XT6 检修XB27 同步开关限位开关（77：S）XT8 接390模块10及11针脚，230V AC轿厢照明及风扇电源输入XB28 门机控制电缆（84）接门机板X1，包括提供24V电源给门机板X1（从375板XC11来的24V电源）XT11 接389板XW,另一端接称重装置XB50XB29 光幕A信号输入, 接门机板X1XT12 接机房选项模块板LOC板XC40XB30 B门操作，B门机控制电缆（B84）XB1 极限开关（51）XB31 B门光幕信号输入（B90）XB2 安全钳开关（52）XB32 应急电源（227）XB3 轿顶检修开关及轿顶急停XB33 备用XB4 B门停止开关（B41）如有XB34 轿顶的应急照明，未使用XB5 安全锁（53）如有XB35 报警铃（65）XB6 安全窗（57）XB36 接门机板XB7 A门触点，轿门安全回路，接机板D2 XB40 轿厢内的停止开关（40）XB41 防漏电（73：1）XB8 B门安全回路（B87）如有XB42 防漏电（73：2）XB9 备用XB43 接线夹A（67）XB10 XB44 接线夹B（67）XB11 绝缘测试，不使用XB45 服务驱动的极限开关（68:：U）XB12 轿顶检修XB46 禁止读LCECCN信息XB13 轿顶230V AC电源插座（45）XB50 称重装置（64）XB14 轿厢照明电源输出（44）XB51 从806板XT3来的230V AC电源，提供给外部XB15 轿厢风扇电源输出（43）XB52 +24VDC输入，输出低电压信号XB16 A门机电源输出，接门机板D1(X19)XB53 轿顶编码器界面XB17 B门机电源XB55 +24VDC输出XB18 接到站钟XS1以及引出接头端子接轿厢操作面板LCECOB板XS1，XB56 从806板XT3来的230V AC额外电源2 XP2 服务工作的插座LCECOB 轿厢操作面板32板接口功能XS1 XS2 串行通讯及增加扩展板接口，串行输入输出XS1 接806板XB18，为到站钟接口（如有到站钟）XC3 轿内显示接口，楼层显示XC7 轿内应急照明XC9 轿内报警按钮XC10 开门按钮XC11 关门按钮XC12 轿厢消防开关按钮（备用）XC13 轿厢通风装置控制开关XC14 轿厢照明控制开关XC15 电梯脱离服务轿内控制开关，锁梯开关XC16 优先内呼开关XC17 开关门延时（不用）XC18 轿厢对讲装置，五方通话XC19 警报灯XC31:1---8 轿厢内呼按钮接口（24VDC）L1 绿光，供电正常L2 红光控制板故障或损坏板上跳线设置：PIN 1 2为A门服务楼层，PIN 2 3为B门服务楼层（如有）。
X1：A B门选择LCECEB板（轿内控制扩展板）类似LCECOB板X1 A B门选择X2 X3 楼层选择XS1 XS2 串行输入输出XC31：9-16 内选按钮LCEFCB 197/198板 楼层控制板端口 功能 端口功能 XS1 井道串行输入 XF6 XF8 XF10 XF12 指示灯 输出 XS2 井道串行输出XF5 XF7 XF9 XF11钥匙开关 输入连接器 描述 连接器 描述 X2 24V 电源输入XS2 G01接井道楼层板XS1X3 G01：从LCECPU 来的G02：井道网络传输 XG1A G01：到下一块LCEGTWO 板XG1B XH15 G01：到井道网络其它板LCEGTWO 板X3 XG1B G01：从下一块LCEGTWO 板来的 X7 G01：到LCEOPT 板 XG5 G01：到下一块LCEGTWO 板 XS1G01：到LCECPU 板XH12G-2：从前块板来端口 功能XM13A 连接375板XM13 XM13B 连接到OPT 板XG1A 连接到其它电梯731板XG1B XG1B 连接到其它电梯731板XG1A V101灯 红色 电梯故障，这块板坏 V201灯 红色 群控故障，这块板坏 V110灯 井道24V 正常V210灯 绿色---群组电梯24VDC 电源正常XS1,XS2 井道串行通讯电缆连接口 XF1 厅外上下呼梯按钮接口 XF2 厅外显示装置接口 XF3 厅外脱离服务开关输入接口 XF4电梯脱离服务信号输出接口X2-X6：5个跳接为楼层数选择 板上跳线设置：PIN 1 2为A 门服务楼层，PIN 2 3为B 门服务楼层（如有）。
LCEREC板（电源板）上插件723板整流板连接器描述连接器描述X1 主电源AC400V输入XH13/XM17 到LCECPU板XM17(24VDC输出) X2 AC400V输出到变压器XG2A 到下部电梯(24VDC输出)X3 变压器输出230V AC及24V X4 24V负极端（到轿厢和井道）X5 到LCE230或LCEADO XM20 电池24VDCXM5 到379板XM5，提供2路230V AC电源，其中一路为门机电源，另一路为机房急停，厅门等安全回路XM25 LCECPU板XM25(24V AC输出)XM16(X G2B) 到LCECPU板XM16，2路24V电源入口，一路输往轿厢，另一路输往控制柜F2 控制柜230V F6 400V变压器F3 门机230V F7 400V变压器F4 轿厢24V F8 井道24VF5 控制板24VLCEOPT板（多功能板）上插件722板扩展板连接器描述连接器描述XM13A XM13B 电源和网络, XM13A接375板XM13X5 X6 X7 输入端口（最大140V AC）X1 X2 X3 X4 输出端口（最大250V AC）输入口X5-1 厅外消防开关输入输入口X5-2 大楼消防探测开关输入口X5-3 机房消防探测开关输入口X5-4 应急电源驱动信号输入输入口X5-5 应急电源驱动允许信号输入输入口X5-6 应急电源驱动服务信号输入输入口X5-7 脱离服务开关输入输入口X5-8 水探测传感器输出口1 电梯处在消防运行输出口2 电梯处在消防迫降状态输出口3 所有电梯门都关闭时输出信号输出口4 电梯处在应急电源驱动状态输出口5 电梯正在应急电源运行输出口6 电梯脱离应急电源驱动输出口7 电梯处在脱离服务状态输出口8 干扰报警状态信息端口功能X1 标准I/O接口，接806板XB28及XB29，门机控制接口，开关门，光幕等功能X2 扩展I/O接口,门机控制X4 门机马达X5 电池X6 变压器次级输出，X9 变压器初级输入X10 门机马达编码器输入口X12 门面板X13 参考位置X15 光幕89接收器3根线端口X16 光幕88发射器2根线端口X17 安全触板1X18 安全触板2X19 230V AC门机电源输入X40 测试开关门按钮接口端口功能端口XG3A 接其它电梯732板XG3B XG4A CANB1XG3B 接其它电梯732板XG3A XG4B CANB2X1 连接375板有司机功能ATS时，需要增加一块LCECIB板，与LCECOB板或LCECEB板连接LCERAL 远程警报板228板XM 机房插件Machine roomXT 随行电缆插件Traveling CableXH 井道Hoist wayXC 轿厢CarXG 群组Group通力电梯配件通力的配件其实很规矩，每一个配件都有相对的一个标识，对号入座做得很好，本身有好多梯种，我只介绍3000的一些配件吧！先从CPU板说起，分为713100G01，763640G01，773380G02，773380G04，713100G01是以前的无机房用得比较多，现在很少用了，763640G01一般是和放在井道里的一体化变频器一起用，外面操作用一块763600G01操作。
现在一般使用的CPU以773380G02，773380G04居多，据说773380G02用于高速梯，773380G04用于一般的梯速。
