电路板插件,浸锡,切脚的方法及流程1,电路板插件,浸锡,切脚的方法1.制板往往找专门制板企业制作,图纸由自己提供并清洁干净;2.插横插、直插小件,如1/4W的电阻、电容、电感等等贴近电路板的小尺寸元器件;3.插大、中等尺寸的元器件,如470μ电解电容和火牛;4.插IC,如贴片IC可在第一步焊好;原则上来说将元器件由低至高、由小至大地安排插件顺序,其中高低原则优先于水平尺寸原则;若手工焊接,则插件时插一个焊一个;若过炉的话直接按锡炉操作指南操作即可;切脚可选择手工剪切也可用专门的切脚机处理,基本工艺要求就是刚好将露出锡包部分切除即可;若你是想开厂进行规模生产的话,那么还是建议先熟读掌握相关国家和行业标准为好,否则你辛苦做出的产品会无人问津的;而且掌握标准的过程也可以帮助你对制作电路板流程进行制订和排序;最后强烈建议你先找个电子厂进去偷师一番,毕竟眼见为实嘛;2,浸焊炉工作原理钎料锅中的钎料被浸焊炉加热熔化,达到规定的温度；待焊工件或待焊工件的待焊部位被清理,沾助焊剂；待焊工件或待焊工件的待焊部位浸入浸焊炉的钎料锅中,待焊部位被加热到钎料熔点以上；由于亲和力的作用,钎料附着于工件待焊部位；工件取出冷却,浸焊完成;不同种类的浸焊温度相差悬殊,铁匠本身也不内行;用30锡浸焊水箱时,锡温约350度;热电偶配数显温控器控制加热管;3,浸焊、切脚、波峰焊作业指导一、生产用具、原材料焊锡炉、排风机、空压机、夹子、刮刀、插好元器件的线路板、助焊剂、锡条、稀释剂、切脚机、斜口钳、波峰焊机;二、准备工作1、按要求打开焊锡炉、波峰焊机的电源开关,将温度设定为255-265度冬高夏低,加入适当锡条;2、将助焊剂和稀释剂按工艺卡的比例要求调配好,并开起发泡机;3、将切脚机的高度、宽度调节到相应位置,输送带的宽度及平整度与线路板相符,切脚高度为1-1.2mm,将切脚机输送带和切刀电源开关置于ON位置;4、调整好上、下道流水线速度,打开排风设备;5、检查待加工材料批号及相关技术要求,发现问题提前上报组长进行处理;6、按波峰焊操作规程对整机进行熔锡、预热、清洗、传送调节速度与线路板相应宽度,直到启动灯亮为止;三、操作步骤1、用右手用夹子夹起线路板,并目测每个元器是否达到要求,对不达到要求的用左手进行矫正;2、用夹子夹住插好件的线路板,铜泊面喷少许助焊剂,用刮刀刮去锡炉锡面上的氧化层,将喷好助焊剂的线路板铜泊面浸入锡炉,线路板板材约浸入0.5mm,浸锡时间为2-3秒;3、浸好锡后,手斜向上轻提,并保持平稳,不得抖动,以防虚焊、不饱满;4、5秒后基本凝固时,放入流水线流入下一道工序;5、切脚机开始进行切脚操作,观察线路板是否有翘起或变形;6、切脚高度为1-1.2mm,合格后流入自动波峰焊机7、操作设备使用完毕,关闭电源;四、工艺要求1、助焊剂在线路板焊盘上要喷均匀;2、上锡时线路板的铜板面刚好与锡面接触0.5mm即可,不得有锡尘粘附在线路板上;3、不得时间过长、温度过高引起铜铂起泡现象,锡炉温度为255-265度冬高夏低,上锡时间2-3秒;4、焊点必须圆滑光亮,线路板必须全部焊盘上锡;5、保证工作台面清洁,对设备定时进行记录;五、注意事项1、焊接不良的线路必须重焊,二次重焊须在冷却后进行;2、操作过程中,不要触碰锡炉,不要让水或油渍物掉入锡炉中,防止烫伤;3、助焊剂、稀释剂均属易燃物品,储存和使用时应远离火源,发泡管应浸泡在助焊剂中,不能暴露在空气中;4、若长期不使用,应回收助焊剂,密闭;发泡管应浸在盛有助焊剂的密闭容器中;5、焊接作业中应保证通风,防止空气污染,作业人员应穿好工作服,戴好口罩;6、链爪清洁储液箱体应经常添加与定期更换,液面高度为槽高的1/2—2/3处,注意调整毛刷与链爪间隙;7、换锡时,注意操作员工安全,避免烫伤;8、经常检验加热处导线,避免老化漏电;9、注意检查锡液面,应不低于缸体顶部20mm.4,在电子元件线路板浸焊时要用到助焊剂,那么什么叫助焊剂发泡,有什么作用怎么样发泡它能清除焊锡上的氧化物,使焊锡更牢固,光泽更好;5.手工锡炉焊接工艺要求锡焊技术要点作为一种操作技术,手工锡焊主要是通过实际训练才能掌握,但是遵循基本的原则,学习前人积累的经验,运用正确的方法,可以事半功倍地掌握操作技术;以下各点对学习焊接技术是必不可少地;一．锡焊基本条件1．焊件可焊性不是所有的材料都可以用锡焊实现连接的,只有一部分金属有较好可焊性严格的说应该是可以锡焊的性质,才能用锡焊连接;一般铜及其合金,金,银,锌,镍等具有较好可焊性,而铝,不锈钢,铸铁等可焊性很差,一般需采用特殊焊剂及方法才能锡焊;2．焊料合格铅锡焊料成分不合规格或杂质超标都会影响焊锡质量,特别是某些杂质含量,例如锌,铝,镉等,即使是0．001％的含量也会明显影响焊料润湿性和流动性,降低焊接质量;再高明的厨师也无法用劣质的原料加工出美味佳肴,这个道理是显而易见的;3．焊剂合适焊接不同的材料要选用不同的焊剂,即使是同种材料,当采用焊接工艺不同时也往往要用不同的焊剂,例如手工烙铁焊接和浸焊,焊后清洗与不清洗就需采用不同的焊剂;对手工锡焊而言,采用松香和活性松香能满足大部分电子产品装配要求;还要指出的是焊剂的量也是必须注意的,过多,过少都不利于锡焊;4．焊点设计合理合理的焊点几何形状,对保证锡焊的质量至关重要,如图一a所示的接点由于铅锡料强度有限,很难保证焊点足够的强度,而图一b的接头设计则有很大改善;图二表示印制板上通孔安装元件引线与孔尺寸不同时对焊接质量的影响;二．手工锡焊要点以下几个要点是由锡焊机理引出并被实际经验证明具有普遍适用性;1．掌握好加热时间锡焊时可以采用不同的加热速度,例如烙铁头形状不良,用小烙铁焊大焊件时我们不得不延长时间以满足锡料温度的要求;在大多数情况下延长加热时间对电子产品装配都是有害的, 这是因为1 焊点的结合层由于长时间加热而超过合适的厚度引起焊点性能劣化;2 印制板,塑料等材料受热过多会变形变质;3 元器件受热后性能变化甚至失效;4 焊点表面由于焊剂挥发,失去保护而氧化;结论：在保证焊料润湿焊件的前提下时间越短越好;2．保持合适的温度如果为了缩短加热时间而采用高温烙铁焊校焊点,则会带来另一方面的问题：焊锡丝中的焊剂没有足够的时间在被焊面上漫流而过早挥发失效；焊料熔化速度过快影响焊剂作用的发挥；由于温度过高虽加热时间短也造成过热现象;结论：保持烙铁头在合理的温度范围;一般经验是烙铁头温度比焊料熔化温度高50℃较为适宜;理想的状态是较低的温度下缩短加热时间,尽管这是矛盾的,但在实际操作中我们可以通过操作手法获得令人满意的解决方法;3．用烙铁头对焊点施力是有害的烙铁头把热量传给焊点主要靠增加接触面积,用烙铁对焊点加力对加热是徒劳的;很多情况下会造成被焊件的损伤,例如电位器,开关,接插件的焊接点往往都是固定在塑料构件上,加力的结果容易造成原件失效;三．锡焊操作要领1．焊件表面处理手工烙铁焊接中遇到的焊件是各种各样的电子零件和导线,除非在规模生产条件下使用“保险期”内的电子元件,一般情况下遇到的焊件往往都需要进行表面清理工作,去除焊接面上的锈迹,油污,灰尘等影响焊接质量的杂质;手工操作中常用机械刮磨和酒精,丙酮擦洗等简单易行的方法;2．预焊预焊就是将要锡焊的元器件引线或导电的焊接部位预先用焊锡润湿,一般也称为镀锡,上锡,搪锡等;称预焊是准确的,因为其过程合机理都是锡焊的全过程——焊料润湿焊件表面,靠金属的扩散形成结合层后而使焊件表面“镀”上一层焊锡;预焊并非锡焊不可缺少的操作,但对手工烙铁焊接特别是维修,调试,研制工作几乎可以说是必不可少的;3．不要用过量的焊剂适量的焊剂是必不可缺的,但不要认为越多越好;过量的松香不仅造成焊后焊点周围需要清洗的工作量,而且延长了加热时间松香融化,挥发需要并带走热量,降低工作效率；而当加热时间不足时又容易夹杂到焊锡中形成“夹渣”缺陷；对开关元件的焊接,过量的焊剂容易流到触点处,从而造成接触不良;合适的焊剂量应该是松香水仅能浸湿将要形成的焊点,不要让松香水透过印制板流到元件面或插座孔里如IC插座;对使用松香芯的焊丝来说,基本不需要再涂焊剂;4．保持烙铁头的清洁因为焊接时烙铁头长期处于高温状态,又接触焊剂等受热分解的物质,其表面很容易氧化而形成一层黑色杂质,这些杂质几乎形成隔热层,使烙铁头失去加热作用;因此要随时在烙铁架上蹭去杂质;用一块湿布或湿海绵随时擦烙铁头,也是常用的方法;5．加热要靠焊锡桥非流水线作业中,一次焊接的焊点形状使多种多样的,我们不可能不断换烙铁头;要提高烙铁头加热的效率,需要形成热量传递的焊锡桥;所谓焊锡桥,就是靠烙铁上保留少量焊锡作为加热时烙铁头与焊件之间传热的桥梁;显然由于金属液的导热效率远高于空气,而使焊件很快被加热到焊接温度,如图四;应注意作为焊锡桥的锡保留量不可过多;6．焊锡量要合适过量的焊锡不但毫无必要地消耗了较贵的锡,而且增加了焊接时间,相应降低了工作速度;更为严重的是在高密度的电路中,过量的锡很容易造成不易察觉的短路;但是焊锡过少不能形成牢固的结合,降低焊点强度,特别是在板上焊导线时,焊锡不足往往造成导线脱落;7．焊件要牢固在焊锡凝固之前不要使焊件移动或振动,特别使用镊子夹住焊件时一定要等焊锡凝固再移去镊子;这是因为焊锡凝固过程是结晶过程,根据结晶理论,在结晶期间受到外力焊件移动会改变结晶条件,导致晶体粗大,造成所谓“冷焊”;外观现象是表面无光泽呈豆渣状；焊点内部结构疏松,容易有气隙和裂隙,造成焊点强度降低,导电性能差;因此,在焊锡凝固前一定要保持焊件静止,实际操作时可以用各种适宜的方法将焊件固定,或使用可靠的夹持措施;8．烙铁撤离有讲究烙铁处理要及时,而且撤离时的角度和方向对焊点形成有一定关系;撤烙铁时轻轻旋转一下,可保持焊点适当的焊料,这需要在实际操作中体会;6,手浸锡炉选取什么助焊剂PCB上已有SMD,不伤害SDM的伤害SMD的不是助焊剂,而是浸焊时锡炉温度高低和浸焊的时间长短...当然,助焊剂上锡效果好的话需要浸焊的时间相对就要短些,当然对SMD元件的热冲击破坏性就要小,有些时候使用的红胶耐热性能差,浸锡时会导致SMD元件往下掉进锡炉的情况,这些也都跟助焊剂没有直接的关系,但有一定的因果关系...前提是,找一种助焊效果强上锡快但安全性能好的助焊剂,能帮助你尽可能的缩短焊接时间,自然就能最大限度的不伤害到SMD元件了...助焊剂的活性强了,自然其残留物的腐蚀性也相对大了,对电气的绝缘性能有较高要求的产品对此在选择助焊剂时也该考虑清楚......别顾此失彼了......7,手寖锡炉用什么助焊剂好焊点主要是选用锡棒的合金,目前市场上焊点最光亮的合金SAC305 SN 96.5 AG 3.0 CU 0.5 或SAC0307 SN 99 AG0.3 CU 0.7 SN=锡 AG=银 CU=铜如果想焊后板子洁净度高要先固态含量低的,因为固态含量越高,焊后残留越高.最好选进口的flux,国产的稳定性差.有铅焊锡一般用63/37共晶焊锡,助焊剂的选用不能说那种好,要看你的产品而定,每种助焊剂都有它的缺陷,有些只是兼容性比较好;国内外的助焊剂标准一般是根据它的绝缘阻抗进行分等级;我从事焊接工程约10年,从事助焊剂及焊锡制品技术6年,实际经验积累较多特别是生产技术问题的处理;部分电子厂家的生产工程对助焊剂一点不了解;要全面的掌握焊接技术必须了解电子产品的电路特性、焊接技术焊接原理、焊接方式等、焊料、助焊剂;助焊剂的技术参数就是它的销售人员都不能全说得清楚或真正的理解;8,无铅助焊剂的成分是什么用来进行人工浸锡生产对人体有危害吗1. 助焊剂的组成,作用,分类组成保护剂–松香,改性树脂活化剂–有机酸,有机盐扩散剂–表面活化剂溶剂–高沸点溶剂添加剂- 消光剂,缓蚀剂作用去除氧化物–活性剂,如有机酸降低表面张力–有机酸,有机盐辅助热传导–防止局部温差过大去油污增大焊接面积–有机溶剂,表面活性剂防止再氧化–松香型,高成膜物质对人休无害;9,松香活化型助焊剂主要成分：本助焊剂系列均采用精制特级松香,活性剂、缓蚀剂、扩散剂、抗氧化剂、异丙醇、按一定的生产工艺精制而成;性能特点：去污去氧化力强,热稳定性好,扩散力强,无毒,对元器件无损坏,卤素含量低,残渣易清洗;应用范围：本助焊剂系列适用于各种发泡式、喷雾式的波烽焊,手工浸焊或自动焊接设备的高、中、低档电子产品、元器件的焊接;注意事项：1、本品为易燃类物质须远离火源；放于阴凉通风良好之处;2、助焊剂系列在使用过程中,由于有效成分和溶剂的损耗最终会导致焊接性能下降,或比重升高而影响焊接质量,因此用户应即时添加一定量的新助焊剂或稀释剂以保持有效成分平衡;3、连续使用40-50小时助焊剂会因老化而使可焊性降低,此时应排弃槽内助焊剂,并用清洗剂或稀释剂清洗后,注入新助焊剂;4、助焊剂、稀释剂存放期不得超过6个月;。
电器插件修理安全技术操作规程模版
电器插件修理安全技术操作规程模版一、操作前的准备工作1. 检查电源是否已切断，并确认电压为零。
2. 使用绝缘手套和绝缘工具，确保安全操作。
3. 确保工作区域干燥，并清除工作区域内的杂物。
4. 使用合适的个人防护装备，如护目镜和防滑鞋。
二、拆卸电器插件1. 使用合适的工具拆下插件上的固定螺丝。
2. 慎重拆下插件外壳并检查内部结构。
3. 使用电压表或多用途测试仪器检测电器插件内部的电压是否已完全放电。
三、故障检测和修复1. 仔细检查插件的线路连接是否良好，并修复任何损坏的线路。
2. 检查插件内部元件是否存在短路或开路，并予以修复。
3. 检查插件的绝缘是否正常，如有破损应进行更换。
4. 清洁和润滑插件内部的移动部件，确保其正常运转。
四、重新组装电器插件1. 将修复好的元件重新安装到插件上，并固定好螺丝。
2. 仔细检查插件各部件是否安装正确，确保无误后进行下一步操作。
3. 重新安装插件外壳，并确保外壳与插件牢固连接。
五、测试和调试1. 将插件连接到电源并打开电源开关。
2. 使用测试仪器检测插件的电流、电压等参数是否正常。
3. 进行额定负荷测试，确保插件在正常工作条件下能正常运行。
六、清理和整理工作区域1. 断开电源，并确保电源开关处于关闭状态。
2. 清理工具和材料，将其归位或妥善存放。
3. 清理工作区域，将杂物和垃圾清除并妥善处理。
七、安全注意事项1. 操作前确保电源已切断，并确保电压为零。
2. 操作过程中要佩戴绝缘手套和使用绝缘工具。
3. 严禁在湿润的环境中操作电器插件。
4. 当发现有异常情况或有疑问时，应立即停止操作并咨询专业人员。
5. 在操作过程中要注意母线和地线是否正确连接，避免导电物体接触电器插件。
以上为电器插件修理安全技术操作规程模版，详细的操作步骤和安全注意事项都有所提及。
在进行电器插件修理时，请严格按照规程操作，确保自身安全和设备正常运行。
电路板焊接流程及其注意事项
一、电路板焊接流程及其注意事项1、焊接微小器件（电阻、电容等）。
2、焊接电源部分，并进行电源的调试，确保各组电源的正确无误。
3、焊接IC。
4、焊接接插件。
5、电路焊接完毕，酒精浸泡10分钟左右，用刷子洗刷干净，晾干。
6、电路板的检查：A、元件有没有错焊、漏焊。
B、元件的方向、极性是否正确。
C、仔细检查是否有短路和虚焊。
注：电路板检查应重复两三次。
二、电路板焊接工艺要求：1、正确：保证每个元件的正确无误。
2、美观：元器件摆放端正，焊接点圆滑。
3、牢固：保证元器件焊接牢固可靠。
三、整机测试1、编码器的测试：准备工作：准备好调制器一台，节目源（如DVD等）一台，卫星接收机（用作接收调制器信号）一台，电视机一台，视频线三根，S端子连接线、音频线、码硫数据线（双Q9线）、射频线（L16转F 头）各一根。
测试步骤：A.连接好各种数据线和电源线，开机，查看显示屏，看显示是否正常。
B.操作键盘，首先将编码器调用一次默认设置。
C.在电视机上查看图像效果，看图像是否正常。
D.用电吹风给编码器慢慢加温，观察图像是否正常。
E.用手敲打编码器，观察图像是否正常。
F.重复多次开关机，看编码器是否很正常工作。
G.接口检查：更换不同的数据接口进行检查。
注：以上操作过程所涉及的具体操作方法请查看产品操作说明书，对应说明书所注明的功能做一次检查。
测试结束：在以上检查过程，图像和声音一直是流畅的设备为合格设备。
2、复用器测试：准备工作：准备好调制器一台，编码器一台，节目源（如DVD 等）一台，卫星接收机（用作接收调制器信号）一台，电视机一台，码流数据线两根，视频线、音频线、（双Q9线）、射频线（L16转F 头）各一根。
测试步骤：A.连接好各种数据线和电源线，开机，看显示屏查看显示是否正常。
B.操作键盘，首先将复用器调用一次默认设置。
C.在电视机上查看图像效果，看图像是否正常。
D.用电吹风给复用器慢慢加温，观察图像是否正常。
E.用手敲打复用器，观察图像是否正常。
电路板插件一般操作规范和注意事项

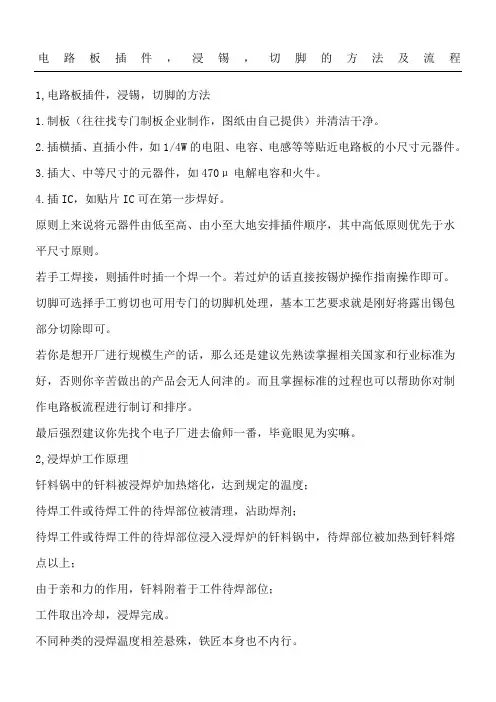

电路板插件，浸锡，切脚的方法及流程1,电路板插件，浸锡，切脚的方法1.制板（往往找专门制板企业制作，图纸由自己提供）并清洁干净。
2.插横插、直插小件，如1/4W的电阻、电容、电感等等贴近电路板的小尺寸元器件。
3.插大、中等尺寸的元器件，如470μ电解电容和火牛。
4.插IC，如贴片IC可在第一步焊好。
原则上来说将元器件由低至高、由小至大地安排插件顺序，其中高低原则优先于水平尺寸原则。
若手工焊接，则插件时插一个焊一个。
若过炉的话直接按锡炉操作指南操作即可。
切脚可选择手工剪切也可用专门的切脚机处理，基本工艺要求就是刚好将露出锡包部分切除即可。
若你是想开厂进行规模生产的话，那么还是建议先熟读掌握相关国家和行业标准为好，否则你辛苦做出的产品会无人问津的。
而且掌握标准的过程也可以帮助你对制作电路板流程进行制订和排序。
最后强烈建议你先找个电子厂进去偷师一番，毕竟眼见为实嘛。
2,浸焊炉工作原理钎料锅中的钎料被浸焊炉加热熔化，达到规定的温度；待焊工件或待焊工件的待焊部位被清理，沾助焊剂；待焊工件或待焊工件的待焊部位浸入浸焊炉的钎料锅中，待焊部位被加热到钎料熔点以上；由于亲和力的作用，钎料附着于工件待焊部位；工件取出冷却，浸焊完成。
不同种类的浸焊温度相差悬殊，铁匠本身也不内行。
用30锡浸焊水箱时，锡温约350度。
热电偶配数显温控器控制加热管。
3,浸焊、切脚、波峰焊作业指导一、生产用具、原材料焊锡炉、排风机、空压机、夹子、刮刀、插好元器件的线路板、助焊剂、锡条、稀释剂、切脚机、斜口钳、波峰焊机。
二、准备工作1、按要求打开焊锡炉、波峰焊机的电源开关，将温度设定为255-265度（冬高夏低），加入适当锡条。
2、将助焊剂和稀释剂按工艺卡的比例要求调配好，并开起发泡机。
3、将切脚机的高度、宽度调节到相应位置，输送带的宽度及平整度与线路板相符，切脚高度为1-1.2mm，将切脚机输送带和切刀电源开关置于ON位置。
4、调整好上、下道流水线速度，打开排风设备。
pcb插件工艺流程
pcb插件工艺流程PCB（Printed Circuit Board，印刷电路板）是电子产品中非常重要的组成部分，用于连接和支持电子元器件。
插件是PCB的重要工艺流程之一，主要用于连接电子元器件与PCB上的电路。
插件工艺流程主要包括以下几个步骤：1.材料准备：首先需要准备好插件的材料，包括插座、插针、线材等。
这些材料需要符合相关的标准和规格要求，以确保插件的质量和可靠性。
2.钻孔：在PCB上需要进行钻孔，以便插座和插针的安装。
钻孔的位置和规格需要根据PCB设计图来确定，并且需要保证钻孔的精度和稳定性。
3.安装插座和插针：将插座和插针安装到PCB上。
插座和插针需要与PCB的钻孔相匹配，并且需要采用合适的焊接工艺将其固定在PCB上。
4.连接线材：根据PCB设计图，将线材连接到插座和插针上。
连接线材需要保证其与插座和插针的电气接触良好，并且需要采用合适的焊接工艺进行固定。
5.焊接：将插件进行焊接，以保证插座、插针和线材之间的连接牢固可靠。
焊接过程需要严格控制温度和焊接时间，以避免损坏PCB和插件。
6.测试和调试：对安装好的插件进行测试和调试，以确保其功能正常、连接可靠。
测试和调试过程需要使用专业的测试仪器和设备，以提高测试的准确性和效率。
插件工艺流程对PCB的质量和可靠性有着重要影响。
因此，在插件工艺流程中需要严格按照相关的标准和规范进行操作，避免操作失误和质量问题的发生。
此外，还需要使用先进的设备和工艺技术，以提高工艺的稳定性和效率。
总之，插件工艺流程是PCB制造过程中的重要环节，需要进行材料准备、钻孔、插座和插针安装、连接线材、焊接、测试和调试等步骤。
通过严格按照相关的标准和规范进行操作，以及使用先进的设备和工艺技术，可以确保插件质量和可靠性。

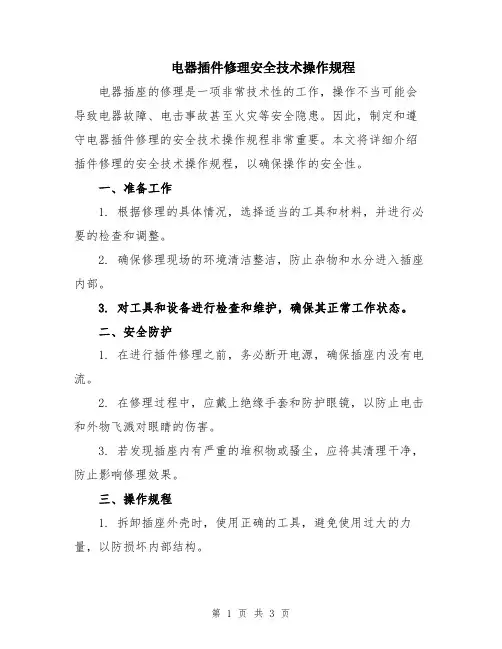

电器插件修理安全技术操作规程
电器插件修理安全技术操作规程电器插座的修理是一项非常技术性的工作，操作不当可能会导致电器故障、电击事故甚至火灾等安全隐患。
因此，制定和遵守电器插件修理的安全技术操作规程非常重要。
本文将详细介绍插件修理的安全技术操作规程，以确保操作的安全性。
一、准备工作1. 根据修理的具体情况，选择适当的工具和材料，并进行必要的检查和调整。
2. 确保修理现场的环境清洁整洁，防止杂物和水分进入插座内部。
3. 对工具和设备进行检查和维护，确保其正常工作状态。
二、安全防护1. 在进行插件修理之前，务必断开电源，确保插座内没有电流。
2. 在修理过程中，应戴上绝缘手套和防护眼镜，以防止电击和外物飞溅对眼睛的伤害。
3. 若发现插座内有严重的堆积物或骚尘，应将其清理干净，防止影响修理效果。
三、操作规程1. 拆卸插座外壳时，使用正确的工具，避免使用过大的力量，以防损坏内部结构。
2. 确认插座的工作原理和电路结构，按照正确的步骤进行修理。
3. 修理过程中，注意观察插座内部的线路连接情况，端子是否接触良好，是否有损坏或松动现象。
4. 如需更换损坏的零件，应选择与之相匹配的零件，并确保其品质可靠。
5. 在进行紧固和连接操作时，注意力度控制，避免超过安全范围，以防止破坏插座内部结构。
6. 修复完成后，应进行必要的测试和检查，确保插座的功能正常。
四、事故和应急处理1. 若在修理过程中发生电源开关不灵、插座过热、冒烟等异常情况，应立即断开电源，并向专业人员报警。
2. 若不慎触电，应迅速断开电源，用木棍或绝缘材料将伤者与电源分开，并及时就医。
3. 在应急情况下，不得随意使用水进行灭火，应使用适用的灭火器材或报警求助专业人员。
五、维护保养1. 定期检查和清洁插座，确保其工作正常、无松动和损坏现象。
2. 若发现插座存在隐患或故障，应及时修理或更换，并记录维护情况。
3. 在长期不使用的情况下，应及时断电并进行密封保管，以防止灰尘和潮气对插座的影响。
电器插件修理安全技术操作规程
电器插件修理安全技术操作规程一、修理安全基本要求1.维修人员必须具备相关电器知识和技能，能够正确判断故障原因并进行修理。
2.严禁在电气设备带电或者未采取安全措施的情况下进行修理。
3.操作前必须检查电源开关是否已经关闭，并确保事后不会被他人误开。
4.修理工具必须使用符合标准的电工工具，并保持工具的完好和干燥。
5.修理时必须穿戴合适的防护用品，如安全手套、安全鞋、防护眼镜等，确保人身安全。
二、电器插件修理安全操作规程1.故障判断（1）检查插件是否有明显的外部损坏或破损，如插头脱落、裂纹等。
（2）检查插件的线路连接是否良好，如有松动或短路现象。
（3）使用电压表或万用表检查插件的电压输出情况，确保不会有电击风险。
2.修理准备（1）将电源开关关闭，并断开插件与电源的连接。
（2）将插件放置在干燥且安全的工作台上，并确保插件的稳固。
（3）检查修理工具的完好性和干燥性，如有损坏或湿润应及时更换。
（4）佩戴防护用品，如安全手套、安全鞋、防护眼镜等，确保人身安全。
3.修理步骤（1）拆卸插件外壳，注意保护好插件内部的零部件，避免损坏或遗失。
（2）检查插件内部的电线连接情况，如有松动或短路现象应及时修复。
（3）检查插件内部的电路板和零部件，如有破损或老化应及时更换。
（4）修理或更换损坏的电路板和零部件，确保插件的正常运行。
（5）重新组装插件，注意连接的正确性和紧固的稳固性。
（6）进行功能测试，确保插件修理后的正常运行。
4.修理结束（1）将修理好的插件整理好，放置在安全的位置。
（2）清理工作区域，保持整洁干净。
（3）关闭电源开关，确保插件与电源的完全断开。
（4）做好修理记录，包括故障原因、修理过程和修理结果等。
（5）将修理记录归档，方便后期查询和追踪。
三、应急处置1.如在修理过程中发生电气事故或触电情况，应立即切断电源，并进行相应的急救措施。
2.如修理过程中发生火灾或短路现象，应立即拨打报警电话并进行灭火和紧急疏散。
3.修理过程中如出现其他不安全因素或事故，应立即采取应急措施，并报告相关上级主管部门。
插件标准规范
三、插件要点：
1.根据电路板元件丝印图，按照插件次序将元件插入电路板中；
2.电路板若是双面板的，插件时要注意分清元件是从丝印面或是从非丝印面插入；
3.电路若是有两种或以上工作方式，插件时要注意分清各种电路的元件参数及其分布图；
4.小元件可以贴近电路板安装，功率大的电阻应距离电路板7～10 mm，发热量较大的元器件如三端稳压块等按需要安装散热器，电阻的高度应一致及色环方向应一致；
5.注意有极性的元器件(如:二极管、电解电容等)和有方向的元器件(如IC、排阻、插座等)，插件时不得搞错其极性和方向；电解电容的长脚一般为正极，外壳都标有“－”为负极；IC脚一般按逆时针数起(第一脚通常是方形焊盘)；
6.数码管和发光块两者的元件面必须在同一高度；
二极管符号如下：电解电容符号如下：
+ -
集成电路(即IC)符号如下：三端稳压块符号如下：
四、插件检验要求：
1.对电路板组件所用的元器件进行检查：
A.检查电阻的位置是否正确；
B.检查电解电容的极性及位置是否正确；
C.检查二极管的极性及其位置是否正确；
D.检查桥堆的方向是否正确；
E.检查IC的方向是否正确；
F.检查数码管方向是否正确。
2.检查元件有无明显的挤压应力；
版本
更改内容
生效日期
A/0
2010-7-15
编制/日期：
审核/日期：
批准/日期：
会签记录：
部门会签状态ຫໍສະໝຸດ 部门会签状态分发单位：
■检测中心
文件控制印章
一、适用范围：
适用于一般的手工插件作业，工艺资料如果有特别要求的按工艺资料的要求。
二、插件次序：
电路板插件,浸锡,切脚的方法及流程
电路板插件，浸锡，切脚的方法及流程1,电路板插件，浸锡，切脚的方法1.制板（往往找专门制板企业制作，图纸由自己提供）并清洁干净。
2.插横插、直插小件，如1/4W的电阻、电容、电感等等贴近电路板的小尺寸元器件。
3.插大、中等尺寸的元器件，如470μ电解电容和火牛。
4.插IC，如贴片IC可在第一步焊好。
原则上来说将元器件由低至高、由小至大地安排插件顺序，其中高低原则优先于水平尺寸原则。
若手工焊接，则插件时插一个焊一个。
若过炉的话直接按锡炉操作指南操作即可。
切脚可选择手工剪切也可用专门的切脚机处理，基本工艺要求就是刚好将露出锡包部分切除即可。
2,浸焊炉工作原理钎料锅中的钎料被浸焊炉加热熔化，达到规定的温度；待焊工件或待焊工件的待焊部位被清理，沾助焊剂；待焊工件或待焊工件的待焊部位浸入浸焊炉的钎料锅中，待焊部位被加热到钎料熔点以上；由于亲和力的作用，钎料附着于工件待焊部位；工件取出冷却，浸焊完成。
不同种类的浸焊温度相差悬殊，铁匠本身也不内行。
用30锡浸焊水箱时，锡温约350度。
热电偶配数显温控器控制加热管。
3,浸焊、切脚、波峰焊作业指导一、生产用具、原材料焊锡炉、排风机、空压机、夹子、刮刀、插好元器件的线路板、助焊剂、锡条、稀释剂、切脚机、斜口钳、波峰焊机。
二、准备工作1、按要求打开焊锡炉、波峰焊机的电源开关，将温度设定为255-265度（冬高夏低），加入适当锡条。
2、将助焊剂和稀释剂按工艺卡的比例要求调配好，并开起发泡机。
3、将切脚机的高度、宽度调节到相应位置，输送带的宽度及平整度与线路板相符，切脚高度为1-1.2mm，将切脚机输送带和切刀电源开关置于ON位置。
4、调整好上、下道流水线速度，打开排风设备。
5、检查待加工材料批号及相关技术要求，发现问题提前上报组长进行处理。
6、按波峰焊操作规程对整机进行熔锡、预热、清洗、传送调节速度与线路板相应宽度，直到启动灯亮为止。
三、操作步骤1、用右手用夹子夹起线路板，并目测每个元器是否达到要求，对不达到要求的用左手进行矫正。
pcb插件工艺流程
pcb插件工艺流程
PCB插件工艺流程是指通过将元器件插入PCB板孔中，并焊接固定，
使元器件与PCB板实现电气连接，从而完成电路的连接和布线。
下面是PCB插件工艺流程的详细步骤：
1.PCB准备：选择合适的PCB板材，然后进行切割和打磨，确保板材
符合尺寸要求并具有平整的表面。
2.元器件准备：根据设计图纸和需求，准备好需要插件的元器件。
检
查元器件的质量和规格是否符合要求。
3.板面处理：通过化学或机械方法清洁和抛光PCB板表面，确保板面
光洁无污染。
4.插孔钻孔：使用钻孔机在PCB板的孔位上钻孔，孔的大小和位置根
据元器件尺寸和设计要求来定位。
5.孔壁处理：通过化学或机械方法清洁和抛光孔壁，确保插孔表面光滑，并去除残留物。
6.插件：将元器件插入PCB板插孔中，确保插件与孔位对齐，并保持
适当的插件高度。
7.焊接：通过波峰焊接或手工焊接的方式，将插件与PCB板焊接固定。
焊接过程中要保持合适的温度和焊接时间，以确保焊点质量。
8.检测：对焊接完成的PCB板进行检测，检查焊点质量、元器件位置
和焊接是否完好。
9.清洗：使用清洗机或手工清洗工具清洗焊接完成的PCB板，去除焊
接过程中产生的残留物和污染物。
10.测试：连接电源，对已清洗完成的PCB板进行电气测试，确保电路连接正常，各元器件正常工作。
以上是PCB插件工艺流程的详细步骤，每个步骤都需要严格按照工艺要求执行，以确保最终产品的质量和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路板插件，浸锡，切脚的方法及流程1,电路板插件，浸锡，切脚的方法1.制板（往往找专门制板企业制作，图纸由自己提供）并清洁干净。
2.插横插、直插小件，如1/4W的电阻、电容、电感等等贴近电路板的小尺寸元器件。
3.插大、中等尺寸的元器件，如470μ电解电容和火牛。
4.插IC，如贴片IC可在第一步焊好。
原则上来说将元器件由低至高、由小至大地安排插件顺序，其中高低原则优先于水平尺寸原则。
若手工焊接，则插件时插一个焊一个。
若过炉的话直接按锡炉操作指南操作即可。
切脚可选择手工剪切也可用专门的切脚机处理，基本工艺要求就是刚好将露出锡包部分切除即可。
若你是想开厂进行规模生产的话，那么还是建议先熟读掌握相关国家和行业标准为好，否则你辛苦做出的产品会无人问津的。
而且掌握标准的过程也可以帮助你对制作电路板流程进行制订和排序。
最后强烈建议你先找个电子厂进去偷师一番，毕竟眼见为实嘛。
2,浸焊炉工作原理钎料锅中的钎料被浸焊炉加热熔化，达到规定的温度；待焊工件或待焊工件的待焊部位被清理，沾助焊剂；待焊工件或待焊工件的待焊部位浸入浸焊炉的钎料锅中，待焊部位被加热到钎料熔点以上；由于亲和力的作用，钎料附着于工件待焊部位；工件取出冷却，浸焊完成。
不同种类的浸焊温度相差悬殊，铁匠本身也不内行。
用30锡浸焊水箱时，锡温约350度。
热电偶配数显温控器控制加热管。
3,浸焊、切脚、波峰焊作业指导一、生产用具、原材料焊锡炉、排风机、空压机、夹子、刮刀、插好元器件的线路板、助焊剂、锡条、稀释剂、切脚机、斜口钳、波峰焊机。
二、准备工作1、按要求打开焊锡炉、波峰焊机的电源开关，将温度设定为255-265度（冬高夏低），加入适当锡条。
2、将助焊剂和稀释剂按工艺卡的比例要求调配好，并开起发泡机。
3、将切脚机的高度、宽度调节到相应位置，输送带的宽度及平整度与线路板相符，切脚高度为1-1.2mm，将切脚机输送带和切刀电源开关置于ON位置。
4、调整好上、下道流水线速度，打开排风设备。
5、检查待加工材料批号及相关技术要求，发现问题提前上报组长进行处理。
6、按波峰焊操作规程对整机进行熔锡、预热、清洗、传送调节速度与线路板相应宽度，直到启动灯亮为止。
三、操作步骤1、用右手用夹子夹起线路板，并目测每个元器是否达到要求，对不达到要求的用左手进行矫正。
2、用夹子夹住插好件的线路板，铜泊面喷少许助焊剂，用刮刀刮去锡炉锡面上的氧化层，将喷好助焊剂的线路板铜泊面浸入锡炉，线路板板材约浸入0.5mm，浸锡时间为2-3秒。
3、浸好锡后，手斜向上轻提，并保持平稳，不得抖动，以防虚焊、不饱满。
4、5秒后基本凝固时，放入流水线流入下一道工序。
5、切脚机开始进行切脚操作，观察线路板是否有翘起或变形。
6、切脚高度为1-1.2mm，合格后流入自动波峰焊机7、操作设备使用完毕，关闭电源。
四、工艺要求1、助焊剂在线路板焊盘上要喷均匀。
2、上锡时线路板的铜板面刚好与锡面接触0.5mm即可，不得有锡尘粘附在线路板上。
3、不得时间过长、温度过高引起铜铂起泡现象，锡炉温度为255-265度（冬高夏低），上锡时间2-3秒。
4、焊点必须圆滑光亮，线路板必须全部焊盘上锡。
5、保证工作台面清洁，对设备定时进行记录。
五、注意事项1、焊接不良的线路必须重焊，二次重焊须在冷却后进行。
2、操作过程中，不要触碰锡炉，不要让水或油渍物掉入锡炉中，防止烫伤。
3、助焊剂、稀释剂均属易燃物品，储存和使用时应远离火源，发泡管应浸泡在助焊剂中，不能暴露在空气中。
4、若长期不使用，应回收助焊剂，密闭。
发泡管应浸在盛有助焊剂的密闭容器中。
5、焊接作业中应保证通风，防止空气污染，作业人员应穿好工作服，戴好口罩。
6、链爪清洁储液箱体应经常添加与定期更换，液面高度为槽高的1/2—2/3处，注意调整毛刷与链爪间隙。
7、换锡时，注意操作员工安全，避免烫伤。
8、经常检验加热处导线，避免老化漏电。
9、注意检查锡液面，应不低于缸体顶部20mm.4,在电子元件线路板浸焊时要用到助焊剂，那么什么叫助焊剂发泡，有什么作用？怎么样发泡？它能清除焊锡上的氧化物，使焊锡更牢固，光泽更好。
5.手工锡炉焊接工艺要求锡焊技术要点作为一种操作技术，手工锡焊主要是通过实际训练才能掌握，但是遵循基本的原则，学习前人积累的经验，运用正确的方法，可以事半功倍地掌握操作技术。
以下各点对学习焊接技术是必不可少地。
一．锡焊基本条件1．焊件可焊性不是所有的材料都可以用锡焊实现连接的，只有一部分金属有较好可焊性（严格的说应该是可以锡焊的性质），才能用锡焊连接。
一般铜及其合金，金，银，锌，镍等具有较好可焊性，而铝，不锈钢，铸铁等可焊性很差，一般需采用特殊焊剂及方法才能锡焊。
2．焊料合格铅锡焊料成分不合规格或杂质超标都会影响焊锡质量，特别是某些杂质含量，例如锌，铝，镉等，即使是0．001％的含量也会明显影响焊料润湿性和流动性，降低焊接质量。
再高明的厨师也无法用劣质的原料加工出美味佳肴，这个道理是显而易见的。
3．焊剂合适焊接不同的材料要选用不同的焊剂，即使是同种材料，当采用焊接工艺不同时也往往要用不同的焊剂，例如手工烙铁焊接和浸焊，焊后清洗与不清洗就需采用不同的焊剂。
对手工锡焊而言，采用松香和活性松香能满足大部分电子产品装配要求。
还要指出的是焊剂的量也是必须注意的，过多，过少都不利于锡焊。
4．焊点设计合理合理的焊点几何形状，对保证锡焊的质量至关重要，如图一(a)所示的接点由于铅锡料强度有限,很难保证焊点足够的强度,而图一(b)的接头设计则有很大改善。
图二表示印制板上通孔安装元件引线与孔尺寸不同时对焊接质量的影响。
二．手工锡焊要点以下几个要点是由锡焊机理引出并被实际经验证明具有普遍适用性。
1．掌握好加热时间锡焊时可以采用不同的加热速度，例如烙铁头形状不良，用小烙铁焊大焊件时我们不得不延长时间以满足锡料温度的要求。
在大多数情况下延长加热时间对电子产品装配都是有害的，这是因为（1）焊点的结合层由于长时间加热而超过合适的厚度引起焊点性能劣化。
（2）印制板，塑料等材料受热过多会变形变质。
（3）元器件受热后性能变化甚至失效。
（4）焊点表面由于焊剂挥发，失去保护而氧化。
结论：在保证焊料润湿焊件的前提下时间越短越好。
2．保持合适的温度如果为了缩短加热时间而采用高温烙铁焊校焊点，则会带来另一方面的问题：焊锡丝中的焊剂没有足够的时间在被焊面上漫流而过早挥发失效；焊料熔化速度过快影响焊剂作用的发挥；由于温度过高虽加热时间短也造成过热现象。
结论：保持烙铁头在合理的温度范围。
一般经验是烙铁头温度比焊料熔化温度高50℃较为适宜。
理想的状态是较低的温度下缩短加热时间，尽管这是矛盾的，但在实际操作中我们可以通过操作手法获得令人满意的解决方法。
3．用烙铁头对焊点施力是有害的烙铁头把热量传给焊点主要靠增加接触面积，用烙铁对焊点加力对加热是徒劳的。
很多情况下会造成被焊件的损伤，例如电位器，开关，接插件的焊接点往往都是固定在塑料构件上，加力的结果容易造成原件失效。
三．锡焊操作要领1．焊件表面处理手工烙铁焊接中遇到的焊件是各种各样的电子零件和导线，除非在规模生产条件下使用“保险期”内的电子元件，一般情况下遇到的焊件往往都需要进行表面清理工作，去除焊接面上的锈迹，油污，灰尘等影响焊接质量的杂质。
手工操作中常用机械刮磨和酒精，丙酮擦洗等简单易行的方法。
2．预焊预焊就是将要锡焊的元器件引线或导电的焊接部位预先用焊锡润湿，一般也称为镀锡，上锡，搪锡等。
称预焊是准确的，因为其过程合机理都是锡焊的全过程——焊料润湿焊件表面，靠金属的扩散形成结合层后而使焊件表面“镀”上一层焊锡。
预焊并非锡焊不可缺少的操作，但对手工烙铁焊接特别是维修，调试，研制工作几乎可以说是必不可少的。
3．不要用过量的焊剂适量的焊剂是必不可缺的，但不要认为越多越好。
过量的松香不仅造成焊后焊点周围需要清洗的工作量，而且延长了加热时间（松香融化，挥发需要并带走热量），降低工作效率；而当加热时间不足时又容易夹杂到焊锡中形成“夹渣”缺陷；对开关元件的焊接，过量的焊剂容易流到触点处，从而造成接触不良。
合适的焊剂量应该是松香水仅能浸湿将要形成的焊点，不要让松香水透过印制板流到元件面或插座孔里（如IC插座）。
对使用松香芯的焊丝来说，基本不需要再涂焊剂。
4．保持烙铁头的清洁因为焊接时烙铁头长期处于高温状态，又接触焊剂等受热分解的物质，其表面很容易氧化而形成一层黑色杂质，这些杂质几乎形成隔热层，使烙铁头失去加热作用。
因此要随时在烙铁架上蹭去杂质。
用一块湿布或湿海绵随时擦烙铁头，也是常用的方法。
5．加热要靠焊锡桥非流水线作业中，一次焊接的焊点形状使多种多样的，我们不可能不断换烙铁头。
要提高烙铁头加热的效率，需要形成热量传递的焊锡桥。
所谓焊锡桥，就是靠烙铁上保留少量焊锡作为加热时烙铁头与焊件之间传热的桥梁。
显然由于金属液的导热效率远高于空气,而使焊件很快被加热到焊接温度,如图四。
应注意作为焊锡桥的锡保留量不可过多。
6．焊锡量要合适过量的焊锡不但毫无必要地消耗了较贵的锡，而且增加了焊接时间，相应降低了工作速度。
更为严重的是在高密度的电路中，过量的锡很容易造成不易察觉的短路。
但是焊锡过少不能形成牢固的结合，降低焊点强度，特别是在板上焊导线时，焊锡不足往往造成导线脱落。
7．焊件要牢固在焊锡凝固之前不要使焊件移动或振动，特别使用镊子夹住焊件时一定要等焊锡凝固再移去镊子。
这是因为焊锡凝固过程是结晶过程，根据结晶理论，在结晶期间受到外力（焊件移动）会改变结晶条件，导致晶体粗大，造成所谓“冷焊”。
外观现象是表面无光泽呈豆渣状；焊点内部结构疏松，容易有气隙和裂隙，造成焊点强度降低，导电性能差。
因此，在焊锡凝固前一定要保持焊件静止，实际操作时可以用各种适宜的方法将焊件固定，或使用可靠的夹持措施。
8．烙铁撤离有讲究烙铁处理要及时，而且撤离时的角度和方向对焊点形成有一定关系。
撤烙铁时轻轻旋转一下，可保持焊点适当的焊料，这需要在实际操作中体会。
6,手浸锡炉选取什么助焊剂？PCB上已有SMD，不伤害SDM的？伤害SMD的不是助焊剂，而是浸焊时锡炉温度高低和浸焊的时间长短...当然，助焊剂上锡效果好的话需要浸焊的时间相对就要短些,当然对SMD元件的热冲击破坏性就要小,有些时候使用的红胶耐热性能差,浸锡时会导致SMD元件往下掉进锡炉的情况,这些也都跟助焊剂没有直接的关系,但有一定的因果关系...前提是,找一种助焊效果强上锡快但安全性能好的助焊剂,能帮助你尽可能的缩短焊接时间,自然就能最大限度的不伤害到SMD元件了...助焊剂的活性强了,自然其残留物的腐蚀性也相对大了,对电气的绝缘性能有较高要求的产品对此在选择助焊剂时也该考虑清楚......别顾此失彼了......7,手寖锡炉用什么助焊剂好焊点主要是选用锡棒的合金，目前市场上焊点最光亮的合金SAC305 SN 96.5 AG 3.0 CU 0.5 或SAC0307 SN 99 AG0.3 CU 0.7 (SN=锡AG=银CU=铜)如果想焊后板子洁净度高要先固态含量低的,因为固态含量越高,焊后残留越高.最好选进口的flux,国产的稳定性差.有铅焊锡一般用63/37共晶焊锡，助焊剂的选用不能说那种好，要看你的产品而定，每种助焊剂都有它的缺陷，有些只是兼容性比较好。
