pcb印制作电路板布线的注意事项1. 电路布线时要遵循电线长度短、走线直等原则，尽量减少走线长度和交叉，以降低电路中的干扰和信号损耗。
2. 电路板布线要遵循信号、电源和地线分离的原则，将它们分布在不同层次的电气层上，以减少互相干扰。
3. 高频信号的走线要避免太长和弯曲，尽量采用直线路径，减少信号反射和衰减。
4. 电路布线时要考虑信号的特性阻抗匹配问题，尽量使信号线的阻抗与驱动和接收器的阻抗匹配。
5. 高速数字信号的走线要考虑时钟线和数据线的长度和相互之间的延迟问题，以保证信号的同步和准确传输。
6. 电路板布线要考虑到热量的扩散和散热问题，避免信号线或功率线与散热器、电池等热源相邻。
7. 电路布线时要考虑到整个系统的EMI/EMC的要求，避免信号线和功率线与其他干扰源相交或密集走线。
8. 布线时要注意保持良好的地平面，以减少环境噪声的干扰，可以使用大面积的地面铺铜来达到较好的地平面效果。
9. 对于复杂的电路板，可以采用分区布线的方式将信号分组并在不同区域内布线，以减少信号干扰。
10. 在布线之前，可以先进行仿真或模拟分析，通过软件工具来评估布线方案的性能、可靠性和可制造性。
11. 在进行布线前，应充分了解电路板设计规范和制造工艺要求，以确保布线符合相关标准和要求。
12. 对于高密度电路板布线，可以采用差分信号布线，以减少串扰和EMI干扰。
13. 在布线时，应尽量避免信号线和功率线或高电压线相交，以避免互相干扰和安全问题。
14. 注意电路板布线的布局和放置，合理利用电路板的有效空间，以确保布线路径的合理性和电路元件的排布。
15. 在布线过程中，应留出足够的间距和空位来容纳电路元件和连接器的安装，以方便后续的组装和维修。
16. 考虑到电路板的可维护性，布线时应避免将信号线和元件安排得过于拥挤，以方便信号的追踪或更换元件。
17. 在布线时应注意避免信号线和电源线或地线平行走线或相互交叉，以减少串扰和互相干扰。
PCB电路板PCB设计规范
PCB电路板PCB设计规范1.尺寸和形状：根据电路板应用和要求确定尺寸和形状，确保能够容纳所有的组件并符合外形要求。
在设计过程中要考虑PCB的弯曲、挤压等因素，应保持板面较为平整。
2.布线规范：合理规划布线，使布线路径尽量短，减小电阻和干扰。
应避免线路交叉和平行，减少串扰和阻抗不匹配。
同时，应根据不同信号的特性分开布线，如模拟信号、数字信号和高频信号。
3.引脚布局：根据电路板上的组件情况，合理安排引脚位置和布局，以便于布线和检修。
引脚布局应尽量避免互相干扰，减少电磁辐射和串扰。
4.电源和接地：电源和接地是电路板的重要部分，应合理规划电源和接地的位置和路径，确保电源供应稳定和接地可靠。
同时，应避免电源和接地回路交叉、干扰。
5.差分信号设计：对于差分信号，对应的差分线应该保持相同的长度和距离，并且相对地和其他信号线隔离，以保证信号的传输质量。
6.阻抗控制：对于高频信号和差分信号，需要控制PCB的阻抗以保证信号的传输质量。
通过合理布线、选用合适的线宽和间距等方式来控制阻抗。
7.信号层分布：不同信号应分配在不同的信号层上，以减少串扰和互相影响。
如分离模拟信号和数字信号的层，使其相互独立。
8.过孔和焊盘：过孔和焊盘是PCB上的重要部分，需要合理设计和布局，以便于焊接和连接。
过孔应根据设计要求确定尺寸和孔径，焊盘应采用适当的尺寸和形状。
9.元件布局：在布局元件时，应合理安排元件的位置和间距，以便于布线和散热。
同时，要注意元件的方向和引脚位置，以方便组装和检修。
10.标记和说明：在PCB上标注元件的名称、值和引脚功能，以便于使用和维护。
同时，在PCB设计文件中提供详细的说明和注释，方便其他人理解和修改。
总之，PCB设计规范是确保PCB电路板设计的合理性、可靠性和可制造性的重要标准和方法。
通过遵循相关规范，可以有效提高电路板的性能和可靠性，减少故障和制造成本。
pcb设计流程及注意事项
pcb设计流程及注意事项PCB（Printed Circuit Board，印刷电路板）是电子产品中的一部分，它是将电子元器件连接在一起的重要组成部分。
在设计PCB 时，需要遵循一定的流程并注意一些关键点。
1. 硬件需求分析：了解电路板的主要功能和应用场景，确定所需的电路板规格和性能要求。
2. 电路图设计：根据硬件需求分析，绘制电路原理图。
确保元器件的正确连接和合适的布局，避免信号冲突和干扰。
3. 元器件选型：根据电路图，选择合适的元器件。
考虑元器件的性能、尺寸、价格和供货情况等因素。
4. PCB 布局设计：根据电路图，在 PCB 上布置元器件的位置。
重要原则是尽量缩短信号线的长度，减少信号损耗和干扰。
5. PCB 绘制：使用 PCB 设计软件，根据布局设计绘制 PCB。
确保电路板布线合理、电流通畅，避免出现短路和开路现象。
6. 网络板连接：布局完成后，将每个元器件用导线连接起来，形成电路。
布线应遵循信号和电源线与地线的分离原则，减少干扰。
7. 电源设计：设计合适的电源电路，提供稳定的电源给电路板中的元器件。
避免电源噪声和浪涌，保证电路的正常工作。
8. 差分对布局：对于高速信号线，应使用差分对布局。
差分对布局能够减少信号的串扰和干扰，提高信号的传输质量。
9. 地线布局：设计合理的地线布局，减少地线回流干扰。
地线应尽量宽厚，减小地线电阻，降低信号的共模干扰。
10. 线宽和间距：根据电流、阻抗和信号速度等需求，确定线宽和间距。
合适的线宽和间距能够减小线路电阻和电容，提高信号传输能力。
11. 焊盘和引脚设计：为每个元器件设计合适的焊盘，以确保元器件的稳定焊接，并保证充分接触。
注意引脚的数量、间距和尺寸。
12. 引脚交叉和走线规划：在合适的位置设计引脚交叉和走线规划，避免引脚交叉和走线冲突，减少电路板的复杂性。
13. DRC 检查：在设计完成后，进行设计规则检查（Design Rule Check）。
检查是否有连线问题、信号冲突、孔径大小等错误。
pcb设计流程及注意事项
pcb设计流程及注意事项PCB（Printed Circuit Board）设计是电子产品设计中的一项重要工作，一般涉及到信号传输、功率分配、电路布局等方面。
设计合理的PCB可以大大提高电路运行的效率和稳定性，同时也有助于降低产品的成本和尺寸。
在进行PCB设计时需要严格按照一定的流程进行，下面就介绍一下PCB设计流程及注意事项：1. 确定电路原理图在进行PCB设计之前，必须确定电路的原理图。
其中包括器件的类型、布局和连线等相关信息，这对后续的PCB设计和制造过程起到了决定性的作用。
2. 准备PCB设计根据电路原理图，进行PCB的设计预备工作，这一阶段需要进行设计需求分析，在设计前应该充分了解原理电路设计的环境要求和需求。
3. PCB设计PCB设计阶段是整个PCB设计过程的关键，这一阶段设计师需要进行电路布局、调整元器件之间的间距和高度等相关工作，并在此过程中考虑安全性、可靠性和成本等因素，确保电路能够良好的运行。
4. PCB验证设计完成后，需要进行PCB电路的验证，即通过验收测试来判断PCB设计方案是否符合客户需求和技术要求等相关标准。
同时检查PCB电路板的宽度、引脚、孔径等是否符合标准要求。
5. PCB制造在PCB验证后，若电路板满足设计要求，设计师可将原理图、设计文档、制造文件等相关数据打包发送给PCB制造厂商进行制造，制造过程中需要注意制造工艺，确保制造出的电路板与设计方案一致。
为了保证PCB设计的高效性和质量性，还需要注意以下几点：1. 知识深度：必须掌握完整的电子工程知识，包括电子元器件、电路设计、计算机软件操作、制造工艺等方面。
2. 学习软件：熟悉常用的PCB设计软件，提高运用能力。
3. 按照标准设计：尽可能遵循设计准则进行设计，提高PCB设计的并发性和性能。
4. 小心细节：PCB设计时，一些高频电路、功率线、接地和信号线接排位置等设计方面的细节，需要高度注意，这对于整个电路的性能和可靠性都有重要影响。
画pcb要注意的点
画pcb要注意的点
在设计和绘制PCB（Printed Circuit Board，印刷电路板）时，有许多重要的注意事项需要考虑，以确保最终的电路板能够正常工
作并符合预期的性能要求。
以下是一些关于画PCB时需要注意的重点：
1. 确保电路板尺寸和布局合适：在设计PCB时，首先要确保电
路板的尺寸和布局能够容纳所有的元件和连接线路，同时要考虑到
电路板的外部尺寸和形状，以确保适配于最终的应用环境。
2. 确保元件布局合理：在布局元件时，要注意避免元件之间的
干扰和干扰，尽量使元件之间的距离足够远，以减少电磁干扰和串
扰的影响。
3. 确保连接线路设计合理：连接线路的设计要考虑到信号传输
的稳定性和可靠性，要避免过长的连接线路和过多的转弯，以减少
信号衰减和延迟。
4. 确保地线和电源线的设计：地线和电源线是PCB设计中非常
重要的部分，要确保地线和电源线的布局合理，避免出现地回路和
电源噪声的问题。
5. 确保PCB层间连接设计：在多层PCB设计中，要注意层间连
接的设计，确保信号传输的稳定性和可靠性，同时要避免层间连接
导致的信号干扰和串扰。
6. 确保元件焊接质量：在焊接元件时，要确保焊接质量良好，
避免出现焊接不良和短路的问题，以确保电路板的正常工作。
7. 确保PCB的阻抗匹配：在高频电路设计中，要注意PCB的阻抗匹配，确保信号传输的稳定性和可靠性。
总的来说，设计和绘制PCB时需要综合考虑电路布局、元件布局、连接线路设计、地线和电源线设计、层间连接设计、元件焊接质量和阻抗匹配等方面的因素，以确保最终的电路板能够正常工作并符合预期的性能要求。
PCB板的注意事项

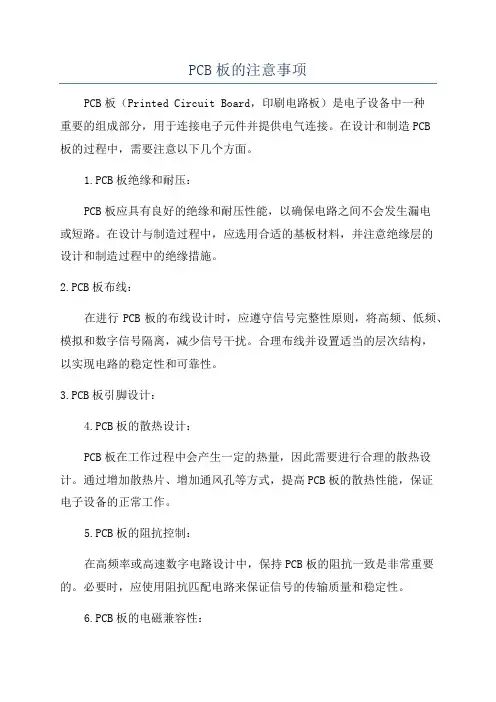

PCB板的注意事项PCB板（Printed Circuit Board，印刷电路板）是电子设备中一种重要的组成部分，用于连接电子元件并提供电气连接。
在设计和制造PCB板的过程中，需要注意以下几个方面。
1.PCB板绝缘和耐压：PCB板应具有良好的绝缘和耐压性能，以确保电路之间不会发生漏电或短路。
在设计与制造过程中，应选用合适的基板材料，并注意绝缘层的设计和制造过程中的绝缘措施。
2.PCB板布线：在进行PCB板的布线设计时，应遵守信号完整性原则，将高频、低频、模拟和数字信号隔离，减少信号干扰。
合理布线并设置适当的层次结构，以实现电路的稳定性和可靠性。
3.PCB板引脚设计：4.PCB板的散热设计：PCB板在工作过程中会产生一定的热量，因此需要进行合理的散热设计。
通过增加散热片、增加通风孔等方式，提高PCB板的散热性能，保证电子设备的正常工作。
5.PCB板的阻抗控制：在高频率或高速数字电路设计中，保持PCB板的阻抗一致是非常重要的。
必要时，应使用阻抗匹配电路来保证信号的传输质量和稳定性。
6.PCB板的电磁兼容性：7.PCB板的尺寸和厚度：设计和制造PCB板时，应根据具体需求确定合适的尺寸和厚度。
考虑到装配和组装的方便性，合理选择厚度和大小，并注意到电子设备的物理空间限制。
8.PCB板的可靠性：在设计和制造PCB板时，应尽量避免热应力、机械应力和化学应力对电路的影响。
合理选择材料和工艺，进行严格的质量控制和可靠性测试，以确保PCB板的可靠性和稳定性。
9.PCB板的标志和标识：在PCB板的制造过程中，应正确标注元器件的位置、焊盘、引脚和信号名称等信息。
通过准确的标志和标识，方便后续的组装和维护工作。
10.PCB板的高级功能设计：针对一些特殊要求，如可屏蔽、防潮、高速传输等功能，需要进行相应的设计和制造。
根据不同的需求，选择合适的特殊工艺和制造工艺。
综上所述，PCB板设计和制造需要注意绝缘和耐压、布线、引脚设计、散热、阻抗控制、电磁兼容性、尺寸和厚度、可靠性、标志和标识以及高级功能设计等方面的问题。
pcb板设计时应注意的问题
pcb板设计时应注意的问题在进行PCB（Printed Circuit Board，印刷电路板）设计时，有一些关键的问题需要注意，以确保设计的性能、可靠性和制造的成功。
以下是一些在进行PCB 设计时应注意的问题：电气性能：信号完整性：确保信号在传输过程中不受到过多的噪声、串扰或衰减。
电源和接地：设计稳定的电源和接地系统，以确保电路中的稳定电压和电流。
元件布局：元件间距和位置：确保元件之间的合适间距，以便焊接和维护。
同时，考虑元件的位置对信号传输和散热的影响。
元件方向：给予元件正确的方向，确保极性元件（如二极管、电解电容）被正确安装。
散热：热设计：对需要散热的元件（如功率放大器、稳压器）进行适当的散热设计。
散热器的放置：在设计中考虑散热器的放置，以确保充分散热。
EMI（电磁干扰）和RFI（射频干扰）：电磁兼容性：采用合适的屏蔽和滤波手段，减少电磁辐射和对外界干扰的敏感性。
布线和层次：信号层次：合理规划信号和电源层的堆叠，以降低信号传输的干扰。
差分对布线：对差分信号使用合适的布线技术，减小差分对之间的电磁耦合。
制造和组装：焊盘和焊接：设计适当大小的焊盘，确保焊接质量和可靠性。
组装方向：提供组装方向和安装说明，确保组装人员正确地安装元件。
测试和调试：测试点：在关键位置添加测试点，以便进行测试和调试。
调试接口：提供易于调试的接口和信息，有助于故障排除。
可靠性和环境：环境适应性：根据产品使用的环境，选择适当的材料和封装，确保PCB在各种条件下都能可靠运行。
这些是一些基本的设计考虑因素，具体的设计要求可能会因项目和应用而有所不同。
在PCB设计的早期阶段，与制造商和其他相关团队的紧密合作也是确保成功的重要步骤。
PCB布线的技巧及注意事项
PCB布线的技巧及注意事项布线技巧：1.确定电路结构：在布线之前，需要先确定电路结构。
将电路分成模拟、数字和电源部分，然后分别布线。
这样可以减少干扰和交叉耦合。
2.分区布线：将电路分成不同的区域进行布线，每个区域都有自己的电源和地线。
这可以减少干扰和噪声，提高信号完整性。
3.高频和低频信号分离：将高频和低频信号分开布线，避免相互干扰。
可以通过设立地板隔离和电源隔离来降低电磁干扰。
4.绕规则：维持布线规则，如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。
这样可以减少丢失信号和干扰。
5.简化布线：简化布线路径，尽量缩短导线长度。
短导线可以减少信号传输延迟，并提高电路稳定性。
6.差分线布线：对于高速信号和差分信号，应该采用差分线布线。
差分线布线可以减少信号的传输损耗和干扰。
7.用地平面：在PCB设计中，应该用地平面层绕过整个电路板。
地平面可以提供一个低阻抗回路，减少对地回路电流的干扰。
8.参考层对称布线：如果PCB板有多层，应该选择参考层对称布线。
参考层对称布线可以减少干扰，并提高信号完整性。
注意事项：1.信号/电源分离：要避免信号线与电源线共享同一层，以减少互相干扰。
2.减小射频干扰：布线时要特别注意射频信号传输的地方，采取屏蔽措施，如避免长线路、使用高频宽接地等。
3.避免过长接口线：如果接口线过长，则信号传输时间会增加，可能导致原始信号失真。
4.避免过短导线：过短的导线也可能引发一些问题，如噪声、串扰等。
通常导线长度至少应该为信号上升时间的三分之一5.接地技巧：为了减少地回路的电流噪声，应该尽量缩短接地回路路径，并通过增加地线来提高接地效果。
6.隔离高压部分：对于高压电路，应该采取隔离措施，避免对其他电路产生干扰和损坏。
7.注重信号完整性：对于高速和差分信号，应该特别注重信号完整性。
可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。
总结起来，PCB布线需要遵循一些基本原则，如简化布线、分区布线、差分线布线等，同时需要注意电源和信号的分离、射频干扰的减小等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作为一个电子工程师设计电路是一项必备的硬功夫，但是原理设计再完美，如果电路板设计不合理性能将大打折扣，严重时甚至不能正常工作。
根据我的经验，我总结出以下一些ＰＣＢ设计中应该注意的地方，希望能对您有所启示。
不管用什么软件，ＰＣＢ设计有个大致的程序，按顺序来会省时省力，因此我将按制作流程来介绍一下。
（由于ｐｒｏｔｅｌ界面风格与ｗｉｎｄｏｗｓ视窗接近，操作习惯也相近，且有强大的仿真功能，使用的人比较多，将以此软件作说明。
）原理图设计是前期准备工作，经常见到初学者为了省事直接就去画ＰＣＢ板了，这样将得不偿失，对简单的板子，如果熟练流程，不妨可以跳过。
但是对于初学者一定要按流程来，这样一方面可以养成良好的习惯，另一方面对复杂的电路也只有这样才能避免出错。
在画原理图时，层次设计时要注意各个文件最后要连接为一个整体，这同样对以后的工作有重要意义。
由于，软件的差别有些软件会出现看似相连实际未连（电气性能上）的情况。
如果不用相关检测工具检测，万一出了问题，等板子做好了才发现就晚了。
因此一再强调按顺序来做的重要性，希望引起大家的注意。
原理图是根据设计的项目来的，只要电性连接正确没什么好说的。
下面我们重点讨论一下具体的制板程序中的问题。
ｌ、制作物理边框封闭的物理边框对以后的元件布局、走线来说是个基本平台，也对自动布局起着约束作用，否则，从原理图过来的元件会不知所措的。
但这里一定要注意精确，否则以后出现安装问题麻烦可就大了。
还有就是拐角地方最好用圆弧，一方面可以避免尖角划伤工人，同时又可以减轻应力作用。
以前我的一个产品老是在运输过程中有个别机器出现面壳ＰＣＢ板断裂的情况，改用圆弧后就好了。
２、元件和网络的引入把元件和网络引人画好的边框中应该很简单，但是这里往往会出问题，一定要细心地按提示的错误逐个解决，不然后面要费更大的力气。
这里的问题一般来说有以下一些：元件的封装形式找不到，元件网络问题，有未使用的元件或管脚，对照提示这些问题可以很快搞定的。
３、元件的布局元件的布局与走线对产品的寿命、稳定性、电磁兼容都有很大的影响，是应该特别注意的地方。
一般来说应该有以下一些原则：３．ｌ放置顺序先放置与结构有关的固定位置的元器件，如电源插座、指示灯、开关、连接件之类，这些器件放置好后用软件的ＬＯＣＫ功能将其锁定，使之以后不会被误移动。
再放置线路上的特殊元件和大的元器件，如发热元件、变压器、IC等。
最后放置小器件。
３．２注意散热元件布局还要特别注意散热问题。
对于大功率电路，应该将那些发热元件如功率管、变压器等尽量靠边分散布局放置，便于热量散发，不要集中在一个地方，也不要高电容太近以免使电解液过早老化。
４、布线布线原则：走线的学问是非常高深的，每人都会有自己的体会，但还是有些通行的原则的。
◆高频数字电路走线细一些、短一些好◆大电流信号、高电压信号与小信号之间应该注意隔离（隔离距离与要承受的耐压有关，通常情况下在2ＫＶ时板上要距离2mm，在此之上以比例算还要加大，例如若要承受３ＫＶ的耐压测试，则高低压线路之间的距离应在3.5ｍｍ以上，许多情况下为避免爬电，还在印制线路板上的高低压之间开槽。
）◆两面板布线时，两面的导线宜相互垂直、斜交、或弯曲走线，避免相互平行，以减小寄生耦合；作为电路的输人及输出用的印制导线应尽量避兔相邻平行，以免发生回授，在这些导线之间最好加接地线。
◆走线拐角尽可能大于９０度，杜绝９０度以下的拐角，也尽量少用９０度拐角◆同是地址线或者数据线，走线长度差异不要太大，否则短线部分要人为走弯线作补偿◆走线尽量走在焊接面，特别是通孔工艺的ＰＣＢ◆尽量少用过孔、跳线◆单面板焊盘必须要大，焊盘相连的线一定要粗，能放泪滴就放泪滴，一般的单面板厂家质量不会很好，否则对焊接和ＲＥ－ＷＯＲＫ都会有问题◆大面积敷铜要用网格状的，以防止波焊时板子产生气泡和因为热应力作用而弯曲，但在特殊场合下要考虑ＧＮＤ的流向，大小，不能简单的用铜箔填充了事，而是需要去走线◆元器件和走线不能太靠边放，一般的单面板多为纸质板，受力后容易断裂，如果在边缘连线或放元器件就会受到影响◆必须考虑生产、调试、维修的方便性对模拟电路来说处理地的问题是很重要的，地上产生的噪声往往不便预料，可是一旦产生将会带来极大的麻烦，应该未雨绸缎。
对于功放电路，极微小的地噪声都会因为后级的放大对音质产生明显的影响；在高精度Ａ／Ｄ转换电路中，如果地线上有高频分量存在将会产生一定的温漂，影响放大器的工作。
这时可以在板子的４角加退藕电容，一脚和板子上的地连，一脚连到安装孔上去（通过螺钉和机壳连），这样可将此分量虑去，放大器及ＡＤ也就稳定了。
另外，电磁兼容问题在目前人们对环保产品倍加关注的情况下显得更加重要了。
一般来说电磁信号的来源有３个：信号源，辐射，传输线。
晶振是常见的一种高频信号源，在功率谱上晶振的各次谐波能量值会明显高出平均值。
可行的做法是控制信号的幅度，晶振外壳接地，对干扰信号进行屏蔽，采用特殊的滤波电路及器件等。
需要特别说明的是蛇形走线，因为应用场合不同其作用也是不同的，在电脑的主板中用在一些时钟信号上，如ＰＣＩＣｌｋ、ＡＧＰ-Ｃｌｋ，它的作用有两点：１、阻抗匹配２、滤波电感。
对一些重要信号，如ＩＮＴＥＬＨＵＢ架构中的ＨＵＢＬｉｎｋ，一共１３根，频率可达２３３ＭＨＺ，要求必须严格等长，以消除时滞造成的隐患，这时，蛇形走线是唯一的解决办法。
一般来讲，蛇形走线的线距＞＝２倍的线宽；若在普通PCB板中，除了具有滤波电感的作用外，还可作为收音机天线的电感线圈等等。
５、调整完善完成布线后，要做的就是对文字、个别元件、走线做些调整以及敷铜（这项工作不宜太早，否则会影响速度，又给布线带来麻烦），同样是为了便于进行生产、调试、维修。
敷铜通常指以大面积的铜箔去填充布线后留下的空白区，可以铺ＧＮＤ的铜箔，也可以铺ＶＣＣ的铜箔（但这样一旦短路容易烧毁器件，最好接地，除非不得已用来加大电源的导通面积，以承受较大的电流才接ＶＣＣ）。
包地则通常指用两根地线（ＴＲＡＣ）包住一撮有特殊要求的信号线，防止它被别人干扰或干扰别人。
如果用敷铜代替地线一定要注意整个地是否连通，电流大小、流向与有无特殊要求，以确保减少不必要的失误。
６、检查核对网络有时候会因为误操作或疏忽造成所画的板子的网络关系与原理图不同，这时检察核对是很有必要的。
所以画完以后切不可急于交给制版厂家，应该先做核对，后再进行后续工作。
７、使用仿真功能完成这些工作后，如果时间允许还可以进行软件仿真。
特别是高频数字电路，这样可以提前发现一些问题，大大减少以后的调试工作量。
基本原则：1、导体距线路板边缘的距离要大于0.3mm。
2、导线条弯角部分设计成圆角，可以防止铜箔剥落。
3、铜箔线条间距离最小为0.5mm，如为高频电路，由于分布参数的影响，其形状，间距则需另外考虑。
4、孔与基板边缘的距离通常为板厚的2倍，如果是排列孔，则需要3倍以上，否则，容易发生开裂现象。
5、圆角孔与圆孔接近时，容易发生开裂现象，其距离L应稍比板厚大。
6、模具冲孔后，孔径有一定收缩量，如用1.2mm的冲头冲孔，则出来的孔径将不足1.2mm，所以设计时要考虑到收缩量。
这是个牵涉面大的问题。
抛开其它因素，仅就PCB设计环节来说，我有以下几点体会，供参考：1、要有合理的走向：如输入/输出，交流/直流，强/弱信号，高频/低频，高压/低压等...，它们的走向应该是呈线形的(或分离)，不得相互交融。
其目的是防止相互干扰。
最好的走向是按直线，但一般不易实现，最不利的走向是环形，所幸的是可以设隔离带来改善。
对于是直流，小信号，低电压PCB设计的要求可以低些。
所以“合理”是相对的。
2、选择好接地点：小小的接地点不知有多少工程技术人员对它做过多少论述，足见其重要性。
一般情况下要求共点地，比如：前向放大器的多条地线应汇合后再与干线地相连等...。
现实中，因受各种限制很难完全办到，但应尽力遵循。
这个问题在实际中是相当灵活的。
每个人都有自己的一套解决方案。
如能针对具体的电路板来解释就容易理解。
3、合理布置电源滤波/退耦电容：一般在原理图中仅画出若干电源滤波/退耦电容，但未指出它们各自应接于何处。
其实这些电容是为开关器件(门电路)或其它需要滤波/退耦的件而设置的，布置这些电容就应尽量靠近这些元部件，离得太远就没有作用了。
有趣的，当电源滤波/退耦电容布置的合理时，接地点的问题就显得不那么明显。
4、线条有讲究：有条件做宽的线决不做细；高压及高频线应园滑，不得有尖锐的倒角，拐弯也不得采用直角。
地线应尽量宽，最好使用大面积敷铜，这对接地点问题有相当的改善。
5、有些问题虽然发生在后期制作中，但却是PCB设计中带来的，它们是：过线孔太多，沉铜工艺稍有不慎就会埋下隐患。
所以，设计中应尽量减少过线孔。
同向并行的线条密度太大，焊接时很容易连成一片。
所以，线密度应视焊接工艺的水平来确定。
焊点的距离太小，不利于人工焊接，只能以降低工效来解决焊接质量。
否则将留下隐患。
所以，焊点的最小距离的确定应综合考虑焊接人员的素质和工效。
焊盘或过线孔尺寸太小，或焊盘尺寸与钻孔尺寸配合不当。
前者对人工钻孔不利，后对数控钻孔不利。
容易将焊盘钻成“c”形，重则钻掉焊盘。
导线太细，而大面积的未布线区又没有设置敷铜，容易造成腐蚀不均匀。
即当未布线区腐蚀完后，细导线很有可能腐蚀过头，或似断非断，或完全断。
所以，设置敷铜的作用不仅仅是增大地线面积和抗干。
以上诸多因素都会对电路板的质量和将来产品的可靠性大打折扣。
